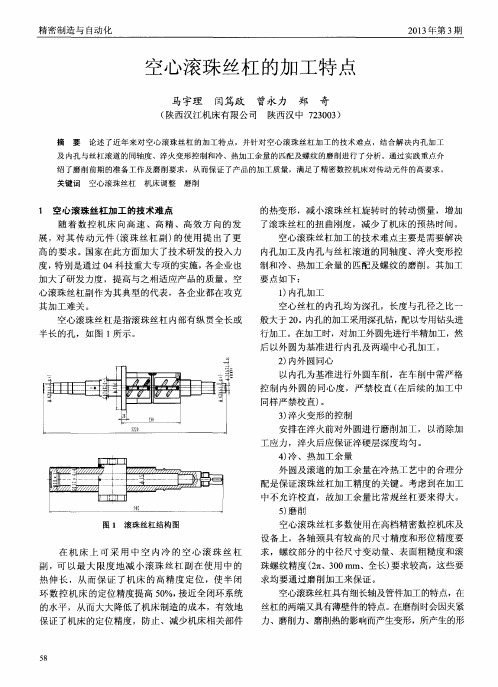

滚珠丝杠特点

简述滚珠丝杠的工作原理及应用1. 工作原理滚珠丝杠是一种利用滚珠在滚道上滚动来实现线性运动的传动装置。

滚珠丝杠由外套管、螺杆、滚珠和滚珠挡圈等部件组成。

螺杆通过滚珠的滚动来实现与外套管的转动或滑动联系，从而将转动运动转化为线性运动。

滚珠丝杠的工作原理可以简述如下：•当外套管转动时，螺杆带动滚珠沿着滚道滚动。

•滚珠与螺杆之间的滚动摩擦力较小，因此能够实现较高的效率和精度。

•通过控制螺杆的转动来控制滚珠丝杠的线性运动。

2. 应用领域滚珠丝杠因其高效、高精度和高刚性的特点，在许多领域得到广泛应用。

以下是滚珠丝杠的几个主要应用领域：2.1 机床工业机床工业是滚珠丝杠最主要的应用领域之一。

滚珠丝杠广泛应用于各类数控机床、加工中心、车床、铣床等机床设备中。

滚珠丝杠在机床上能够实现高精度的直线运动，从而提高加工精度和效率。

2.2 自动化设备滚珠丝杠也被广泛应用于各类自动化设备中。

例如，滚珠丝杠可用于机器人、自动化生产线等设备中，用于实现精确的线性运动。

2.3 电子设备滚珠丝杠在电子设备中的应用也逐渐增多。

例如，滚珠丝杠可应用于光纤通信设备、半导体设备、LCD制造设备等。

滚珠丝杠在这些设备中可以实现高精度的位置控制，保证设备的稳定性和可靠性。

2.4 航空航天领域航空航天领域对精度和可靠性要求极高，因此滚珠丝杠在该领域具有重要的应用价值。

滚珠丝杠常用于飞机起落架、导航设备、卫星设备等。

滚珠丝杠在航空航天领域中能够实现高速、高精度的线性运动。

2.5 医疗设备滚珠丝杠在医疗设备中的应用也越来越多。

例如，滚珠丝杠可应用于手术机器人、CT扫描仪、医疗床等设备中。

滚珠丝杠在这些设备中能够实现精确的位置控制，提高医疗设备的性能和精度。

3. 总结滚珠丝杠作为一种高效、高精度和高刚性的传动装置，在各个领域都有广泛的应用。

其工作原理简单明了，通过滚珠在滚道上滚动来实现线性运动。

滚珠丝杠的应用领域包括机床工业、自动化设备、电子设备、航空航天领域和医疗设备等。

一目了然的滚珠丝杆的基础入门知识滚珠丝杠的应用滚珠丝杠机构作为一种高精度的传动部件,大量应用在数控机床、自动化加工中心电子精密机械进给机构、伺服机械手、工业装配机器人、半导体生产设备、食品加工与包装、医疗设备等各种领域。

滚珠丝杠机构的结构如果将滚珠丝杠机构沿纵向剖开,可以看到它主要由丝杠、螺母、滚珠、滚珠回流管防尘等组成。

在图13-4中,各部分结构的作用如下:丝杠属于转动部件,是一种直线度非常高、上面加工有半圆形螺旋槽的螺纹轴,半圆形螺旋槽是滚珠滚动的滚道。

丝杠具有很高的硬度,通常在表面淬火后再进行磨削加工保证具有优良的耐磨性能。

丝杠一般与驱动部件连接在一起,丝杠的转动由电机直接或间接驱动。

既可以采用直联的方法,即将电机输出轴通过专用的弹性联轴器与丝杠相联传动比为1;也可以通过其他的传动环节使电机输出轴与丝杠相连,例如同步带、齿轮等(2) 螺母螺母是用来固定需要移动的负载的,其作用类似于直线导轨机构的滑块。

一般将所需要移动的各种负载(例如工作台、移动滑块)与螺母连接在一起,再在工作台或移动滑块上安装各种执行机构螺母内部加工有与丝杠类似的半圆形滚道,而且设计有供滚珠循环运动的回流管,螺母是滚珠丝杠机构的重要部件,滚珠丝杠机构的性能与质量很大程度上依赖于螺母。

(3)防尘片防尘片的作用为防止外部污染物进入螺母内部。

由于滚珠丝杠机构属于精密部件如果在使用时污染物(例如灰尘、碎屑、金属渣等)进入螺母,可能会使滚珠丝杠运动副严重磨损,降低机构的运动精度及使用寿命,甚至使丝杠或其他部件发生损坏,因此必须对丝杠螺母进行密封,防止污染物进入螺母4 滚珠在滚珠丝杠机构中,滚珠的作用与其在直线导轨、直线轴承中的作用是相同的,滚珠作为承载体的一部分,直接承受载荷,同时又作为中间传动元件,以滚动的方式传递运动。

由于以滚动方式运动,所以摩擦非常小。

(5) 油孔滚珠丝杠机构运行时需要良好的润滑,因此应定期加注润滑油或润滑脂。

滚珠丝杠副基础知识1. 什么是滚珠丝杠副？滚珠丝杠副是由丝杠，螺母，滚珠组成的机械元件。

其作用是将旋转运动转变为直线运动，或逆向由直线运动变为旋转运动。

丝杠、螺母之间用滚珠做滚动体。

2. 滚珠丝杠副有哪些特点？（1）传动效率高。

(达85%—98%)。

（2）灵敏度高。

（无颤动、无爬行，同步性好）。

（3）定位精度高。

(可以实现无间隙传动，刚度强，温升小)。

（4）使用寿命长。

（是普通滑动丝杠的4倍以上，磨损小，精度保持期长）。

（5）使用、润滑和维修方便、可靠。

（6）可逆向传动，不自锁。

（在垂直使用或需急停时，应附加自锁或制动装置）3. 螺纹滚道的单圆弧、双圆弧各有何特点？单圆弧的优点是无偏心，工艺上易获得，缺点是用于“T类”丝杠时轴向间隙大，运动滞后，若减小间隙，滚珠接触点低，受力差，加工时磨出“油槽”，测不准节圆（滚珠或测棒与滚道圆弧不相切）。

双圆弧避免了上述缺点，但工艺上难获得。

4. 双圆弧滚道有什么特点？主要是为了便于测准节圆。

5. 滚道底部的小圆弧起什么作用？此小圆弧熟称“油槽”，使用中可存油及容异物，加工中起工艺作用。

减少磨削径向力。

6. 什么是内循环、外循环滚珠丝杠副？它们是如何分类的？一般定义为：滚珠在循环中始终不脱离丝杠表面的为内循环，反之为外循环。

内循环有浮动（F）与固定（G）之分，外循环有螺旋槽（L）、插管（C）和端盖（DG）之分，其中插管式又有埋入式（CM）和凸出式（CT）之别。

相对来说，内循环滚珠丝杠副的螺母安装直径可以更紧凑，因此应用也最广泛。

7. 浮动内循环返向器有何特点？优点是：（1）流球通道为立体相切对称变曲率腔，技术含量高；（2）圆形孔工艺性好，螺母轴向距离小，外径尺寸紧凑；（3）凸筋既定位，又铲球，起双重作用；（4）型腔为半开空间隧道，流球顺畅，与丝杠外径不摩擦；（5）塑料制成，成本低，吸收振动，噪音小；（6）可在上下及圆周方向上微量浮动，经跑合后自动趋向最佳位置；（7）有效保护丝杠主体（滚珠脱落故障时，仅返向器损坏）；（8）直径适用范围广，还可用于双线（双头）螺纹；缺点是：（1）不耐高温（适用范围±60℃）；（2）丝杠滚道必须一端开通才可以装配。

滚珠丝杠螺母机构是一种常见的传动机构，其特点如下：
1. 高精度：滚珠丝杠螺母机构采用滚珠与丝杠的配合，具有高精度、高刚性、高效率等特点，能够实现精密的位置控制和运动控制。

2. 高速度：滚珠丝杠螺母机构的滚珠与丝杠之间采用滚动摩擦，摩擦力小，因此具有较高的转速和运动速度。

3. 长寿命：滚珠丝杠螺母机构采用高强度材料制成，具有较高的耐磨性和耐腐蚀性，能够长时间稳定运行。

4. 负载能力强：滚珠丝杠螺母机构的滚珠与丝杠之间采用点接触，能够承受较大的负载，适用于高负载、高精度的运动控制。

5. 安装方便：滚珠丝杠螺母机构结构简单，安装方便，能够适应不同的安装环境和工作条件。

丝杠丝杠在机床上有一种部件是由细长长的金属棒制造的。

上面是光洁度很高的表面，有的还要带有螺纹。

一般在机床上面有螺纹的，叫丝杠。

1、按照国标GB/T17587.3-1998及应用实例，滚珠丝杠（目前已基本取代梯形丝杠，已俗称丝杠）是用来将旋转运动转化为直线运动；或将直线运动转化为旋转运动的执行元件，并具有传动效率高，定位准确等特点；2、当丝杠作为主动体时，螺母就会随丝杠的转动角度按照对应规格的导程转化成直线运动，被动工件可以通过螺母座和螺母连接，从而实现对应的直线运动。

3、滚珠丝杠螺母间因无间隙，直线运动时精度较高，尤其在频繁换向时无需间隙补偿。

滚珠丝杠丝母间摩擦力很小，转动时非常轻松。

4、滚珠丝杠与电机连接时中间必须加装联轴器以达到柔性连接。

同步带则可以直接用同步轮与电机出力轴连接。

5、滚珠丝杠副依据国家标准GB/T17587.3-1998, 分为定位滚珠丝杠副(P)和传动滚珠丝杠副(T)两大类.精度等级共分七个等级,即1.2.3.4.5.7.10级,1级精度最高.依次降低.6、滚珠丝杆转动一周螺母移动的距离为一个螺距距离,如果是丝杠每转一周螺母移动四个（或五个）螺旋线的距离，那么表示该丝杠是四线（或五线）丝杠，俗称四头（或五头）丝杠。

一般小导程滚珠丝杠都采用单线，中，大或超大导程采用两线或多线。

选型：滚珠丝杠的选型过程中对滚珠丝杠本身需要注意的主要参数如下--1---公称直径。

即丝杠的外径，常见规格有12、14、16、20、25、32、40、50、63、80、100、120，不过请注意，这些规格中，各厂家一般只备16~50的货，也就是说，其他直径大部分都是期货（见单生产，货期大约在30~60天之间，日系产品大约是2~2.5个月，欧美产品大约是3~4个月）。

公称直径和负载基本成正比，直径越大的负载越大，具体数值可以查阅厂家产品样本。

这里只说明两个概念：动额定负荷与静额定负荷，前者指运动状态下的额定轴向负载，后者是指静止状态下的额定轴向负载。

一、产品概述THK滚珠丝杠是一种高效的线性传动元件，广泛应用于机械制造、自动化设备及精密仪器等领域。

其设计旨在实现高精度、高效率的运动控制，能够满足各种工业应用的需求。

滚珠丝杠的工作原理是通过滚珠在丝杠和螺母之间的滚动来实现直线运动，具有摩擦小、效率高、使用寿命长等优点。

二、产品结构THK滚珠丝杠主要由丝杠、螺母、滚珠和导轨等部分组成。

丝杠是传递运动和力的主要部件，螺母则负责与丝杠配合，实现运动转换。

滚珠作为运动介质，减少了摩擦，提高了传动效率。

导轨则为滚珠丝杠提供了稳定的支撑，确保其在运动过程中的平稳性。

2.1 丝杠丝杠的材料通常采用高强度钢材，经过热处理和精密加工，确保其具有良好的强度和耐磨性。

丝杠的螺纹设计经过优化，以提高传动效率和承载能力。

2.2 螺母螺母内部设计有滚珠通道，能够容纳一定数量的滚珠。

螺母的材料同样采用高强度材料，经过精密加工，以确保与丝杠的配合精度。

2.3 滚珠滚珠是丝杠传动系统中的关键部件，其直径和材料的选择直接影响到传动的效率和稳定性。

THK滚珠丝杠使用的滚珠通常采用高硬度的钢球，具有良好的耐磨性和抗压能力。

2.4 导轨导轨为滚珠丝杠提供了稳定的运动轨迹，确保其在运行过程中的平稳性。

导轨的材料和加工精度对整个系统的性能有着重要影响。

三、产品特点THK滚珠丝杠具有多项显著特点，使其在各类应用中表现出色。

3.1 高效率由于滚珠在丝杠和螺母之间的滚动摩擦小，THK滚珠丝杠的传动效率相对较高，能够有效减少能量损耗，提高系统的整体效率。

3.2 高精度THK滚珠丝杠的制造工艺精良，确保了丝杠和螺母之间的配合精度，能够实现高精度的线性运动控制，满足精密加工和自动化设备的需求。

3.3 长寿命采用高强度材料和先进的热处理工艺，THK滚珠丝杠具有较长的使用寿命，能够在恶劣的工作环境中保持稳定的性能。

3.4 低噪音滚珠丝杠的设计使得其在运行过程中产生的噪音较低，适合于对噪音有严格要求的应用场合。

梯形丝杠滚珠丝杠回差-概述说明以及解释1.引言1.1 概述概述部分的内容可以包括以下信息:梯形丝杠和滚珠丝杠是机械传动领域常见的两种丝杠传动方式。

它们被广泛应用于各种机械设备中，如数控机床、自动化生产线等。

然而，两种丝杠传动方式在结构、特点以及应用领域上存在一定的差异。

梯形丝杠是一种基于螺纹副的传动方式，借助螺纹副的相对运动来实现转动运动转化为直线运动。

它的特点是结构简单、制造成本低廉。

梯形丝杠广泛应用于一些负载要求不高、速度要求较低的机械设备中，如手摇绞车、手动提升机等。

然而，由于梯形螺纹副的传动效率较低，摩擦力大，以及回差问题的存在，梯形丝杠在一些高负载、高速度要求的领域受到了限制。

相对于梯形丝杠，滚珠丝杠采用滚珠副来实现转动运动向直线运动的转化。

滚珠副的使用可以大大降低传动中的摩擦阻力，提高传动效率，并且滚珠丝杠还具有较高的刚性和定位精度。

因此，滚珠丝杠广泛应用于要求精确定位、高速运动的机械设备中，如数控机床、自动化生产线等。

然而，有一个共同的问题是梯形丝杠和滚珠丝杠都存在着回差问题。

回差是指在转动运动向直线运动转化的过程中，由于传动副的轴向间隙或滚珠的滚动精度导致的误差。

回差问题会影响机械设备的定位精度和运动平稳性，对于一些高精度、高稳定性要求的应用领域尤为重要。

因此，本文将重点分析梯形丝杠和滚珠丝杠的特点以及回差问题，并提出解决回差问题的方法和改进建议。

通过对比分析，我们可以更好地了解两种丝杠传动方式的优劣势，为机械设备的选型和设计提供参考依据。

在实际应用中，需要根据具体的要求和条件选择合适的丝杠传动方式，并采取相应措施来降低回差对系统性能的影响，以满足不同应用领域的需求。

文章结构部分的内容可以按照以下方式编写：1.2 文章结构文章将按照以下结构展开：引言部分将提供大致的背景介绍，介绍梯形丝杠、滚珠丝杠以及回差的基本概念和目的。

正文部分将分为三个主要部分：梯形丝杠、滚珠丝杠和回差。

在每个主要部分中，我们将详细介绍其定义、特点和应用。

数控机床滚珠丝杠副是数控机床中的关键部件，其特点主要体现在以下几个方面：1. 高精度滚珠丝杠副采用滚珠作为传动介质，与传统的螺母传动相比，具有更高的传动精度。

通过优化设计和制造工艺，滚珠丝杠副能够实现更小的间隙和更高的转动精度，从而提高了数控机床的加工精度和稳定性。

2. 高刚性滚珠丝杠副在传动过程中采用滚珠和螺杆的配合传动，具有较高的刚性。

这种高刚性能够有效抵抗外部振动和冲击，保证数控机床在加工过程中不会受到外部干扰，从而保证加工质量和加工效率。

3. 高速度由于滚珠丝杠副采用滚珠传动，滚珠与螺杆之间的滚动摩擦能够大大降低传动时的能量损失。

滚珠丝杠副在数控机床的快速进给和快速定位过程中能够实现更高的速度和加速度，提高了机床的加工效率。

4. 长寿命滚珠丝杠副采用高质量的滚珠及精密螺杆，并经过精密的加工和装配工艺，具有长寿命的特点。

在正常使用和维护条件下，滚珠丝杠副能够保持稳定的工作性能和精度，减少了机床的维护成本和停机时间。

5. 自动调整通过添加智能控制系统，滚珠丝杠副能够实现自动的调整和监测功能，保证传动系统的稳定性和可靠性。

这种自动调整功能不仅能够提高机床的加工精度，还能够减少人工干预和维护成本。

数控机床滚珠丝杠副具有高精度、高刚性、高速度、长寿命和自动调整等特点，是数控机床中不可或缺的重要部件，对机床的加工精度和稳定性起着至关重要的作用。

随着工业技术的不断发展和进步，滚珠丝杠副将继续发挥其重要作用，并不断得到改进和提升。

数控机床滚珠丝杠副作为数控机床的重要组成部分，在实际应用中有着广泛的运用和重要性。

接下来将对数控机床滚珠丝杠副的特点进行更详细的扩写，重点阐述其在工业生产中的重要作用和发展前景。

滚珠丝杠副的高精度显著提高了数控机床的加工精度和稳定性。

传统的螺纹传动容易受到螺杆和螺母之间的间隙影响，而滚珠丝杠副的采用滚珠传动能够有效减小间隙，大大提升了机床的定位精度和重复定位精度，使得加工零件的尺寸更加精准，满足了对工件精度要求越来越高的市场需求。

一、滚珠丝杠特点1、所需扭矩小滚珠丝杠是滚珠丝杠与螺母间的螺纹沟槽做滚动运动，因此摩擦力小，驱动扭矩仅为滑动丝杠的1/3以下。

如图所示图1：正效率（旋转→直线）图2：反效率（直线→旋转）1、1、1导程角的计算法……………………………………（1 ）β：导程角（度）d p：滚珠中心直径（mm）ρh：进给丝杠的导程（mm）2扭矩计算（1）水平推力转换为驱动扭矩T：驱动扭矩Fa：导向面的摩擦阻力Fa=μ×mgμ：导向面的摩擦系数g：重力加速度（9.8m/s2）m：运送物的质量（kg ）ρh：进给丝杠的导程（mm ）η：进给丝杠的正效率（图1）（2）施加扭矩时产生的推力Fa：产生的推力（N ）T：驱动扭矩（N mm ）ρh：进给丝杠的导程（mm ）η：进给丝杠的正效率（图1）T：驱动扭矩（N mm ）Fa：产生的推力（N ）ρh：进给丝杠的导程（mm ）η：进给丝杠的正效率（图2）3驱动扭矩的计算实例用有效直径是：32mm，导程：10mm（导程角：5O41’的丝杠，运送质量为500Kg的物体，其所需的扭矩如下（1）滚珠丝杠驱动（导轨0.003，丝杠μ=0.003，效率η=0.96）导向面的摩擦阻力Fa=0.003×500×9.8=14.7N驱动扭矩（2）滑动丝杠驱动（导轨0.003，丝杠μ=0.2，效率η=0.32）导向面的摩擦阻力Fa=0.003×500×9.8=14.7N驱动扭矩4 能微量进给滚珠丝杠由于滚动运动，起动扭矩极小，不产生如滑动运动中晚出现的蠕动现象，所以能进行正确的微量进给。

图4是让滚珠丝杠每1行进给0.1μm时的移动量。

（导向面使用的是LM导轨）图4 进给0.1μm的移动量数据5 无游隙高刚性因对滚珠丝杠施加预压，使轴向间隙为0以下，从而获得高刚性。

在图5中，如往（+）方向上施加轴向负荷，工作台（+）侧位移。

反之，往（—）方向上施加轴向负荷，工作台向（—）侧位移。
