国标控制图的判异准则

SPC-控制图判异准则-8种准则判异的定义♦国标GB/T 4091-2001《常规控制图》中规定了8种判异准则。

♦为了应用这些准则，将控制图等分为6个区域，每个区域宽1σ，分别标识为A、B、C、C、B、A。

♦需要指明：这些判异准则主要适用于X图和单值X图，且假定质量特性X服从正态分布。

♦一点落在A 区以外。

♦点出界就判异准则 Criteria 1A C LCLU CLC BABX♦连续9点落在中心线同一侧准则 Criteria 2A C LCLU CLC BABX♦连续6点递增或递减♦连续14点相邻点上下交替准则 Criteria 3A C LCLU CLC BABX准则 Criteria 4A C LCLU CLC BABX♦连续3点中有2点落在中心线同一侧的B 区以外♦连续5点中有4点落在中心线同一侧的C 区以外准则 Criteria 5A C LCLU CLC BABX准则 Criteria 6A C LCLU CLC BABX♦连续15点C 区中心线上下♦连续8点在中心线两侧，但无一在C 区中准则 Criteria 7A C LCL U CLC B ABX准则 Criteria 8A C LCLU CLC BABX控制图在贯彻预防原则中的作用♦第一：应用控制图对生产过程进行监控，如出现前述的8种情形之一，应及时采取措施加以消除，这就是预防。

♦第二：控制图上点子突然出界，显示异常。

这时必须查出异因，采取措施，加以消除。

♦控制图的作用：及时告警。

必须强调现场第一线的生产管理人员来推行SPC，把它作为日常工作的一部分。

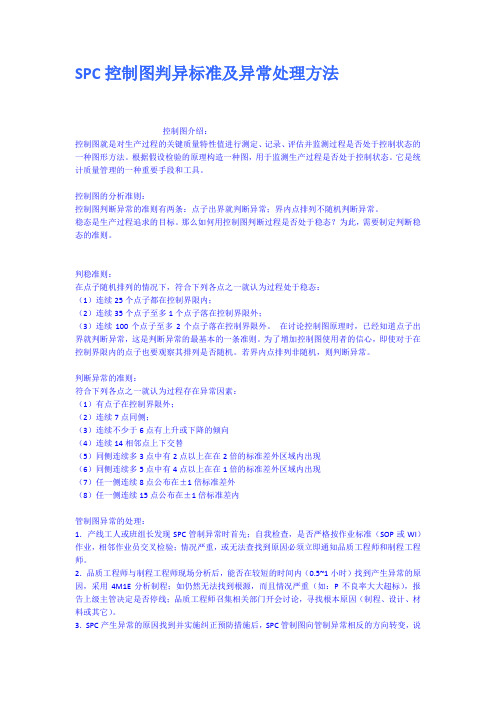

SPC控制图判异标准及异常处理方法控制图介绍：控制图就是对生产过程的关键质量特性值进行测定、记录、评估并监测过程是否处于控制状态的一种图形方法。

根据假设检验的原理构造一种图，用于监测生产过程是否处于控制状态。

它是统计质量管理的一种重要手段和工具。

控制图的分析准则：控制图判断异常的准则有两条：点子出界就判断异常；界内点排列不随机判断异常。

稳态是生产过程追求的目标。

那么如何用控制图判断过程是否处于稳态？为此，需要制定判断稳态的准则。

判稳准则：在点子随机排列的情况下，符合下列各点之一就认为过程处于稳态：（1）连续25个点子都在控制界限内；（2）连续35个点子至多1个点子落在控制界限外；（3）连续100个点子至多2个点子落在控制界限外。

在讨论控制图原理时，已经知道点子出界就判断异常，这是判断异常的最基本的一条准则。

为了增加控制图使用者的信心，即使对于在控制界限内的点子也要观察其排列是否随机。

若界内点排列非随机，则判断异常。

判断异常的准则：符合下列各点之一就认为过程存在异常因素：（1）有点子在控制界限外；（2）连续7点同侧；（3）连续不少于6点有上升或下降的倾向（4）连续14相邻点上下交替（5）同侧连续多3点中有2点以上在在2倍的标准差外区域内出现（6）同侧连续多5点中有4点以上在在1倍的标准差外区域内出现（7）任一侧连续8点公布在±1倍标准差外（8）任一侧连续15点公布在±1倍标准差内管制图异常的处理：1．产线工人或班组长发现SPC管制异常时首先；自我检查，是否严格按作业标准（SOP或WI）作业，相邻作业员交叉检验；情况严重，或无法查找到原因必须立即通知品质工程师和制程工程师。

2．品质工程师与制程工程师现场分析后，能否在较短的时间内（0.5~1小时）找到产生异常的原因，采用4M1E分析制程；如仍然无法找到根源，而且情况严重（如：P不良率大大超标），报告上级主管决定是否停线；品质工程师召集相关部门开会讨论，寻找根本原因（制程、设计、材料或其它）。

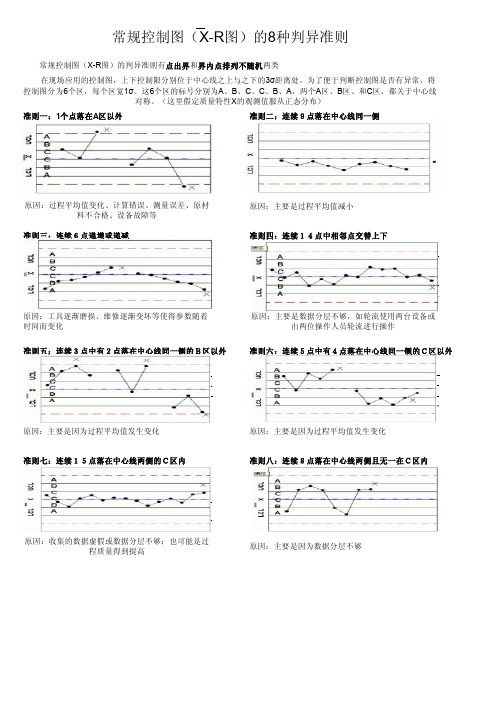

常规控制图8项判异准则(参考GB/T 4091 -2001) 注:此8项原则适用于均值图和单值图,前提为计量值满足正态分布
准则1:一个点子落在A 区之外
准则2:连续9点在中心线同一侧
准则3:连续6点增加或减少
准则4:连续14点相邻点交替上下
准则5:连续3点中有2落在中心线同一侧的B 区之外
UCL
LCL X 一个点落在A 区以外
UCL
LCL X 连续9点落在中心线同一侧
UCL
LCL X 连续6点递增或递减
UCL
LCL X
连续14点中相邻点交替上下UCL
LCL
X
连续3点中有2点落在中心线同一侧的B 区以外
准则6:连续5点中有4落在中心线同一侧的C 区之外
准则7:连续15点在C 区中心线内
准则8:连续8点在中心线两侧,却无一点在C 区
UCL
LCL X
连续5点中有4点落在中心线同一侧的C 区以外
UCL
LCL X
连续15点落在中心线两侧的C 区内UCL
LCL X
连续8点落在中心线两侧且无一点在C 区内。

控制图判异规则及异常处理机制01控制图控制图就是对生产过程的关键质量特性值进行测定、记录、评估并监测过程是否处于控制状态的一种图形方法。

根据假设检验的原理构造一种图，用于监测生产过程是否处于控制状态。

它是统计质量管理的一种重要手段和工具。

02控制图的分析准则控制图判断异常的准则有两条：点子出界就判断异常；界内点排列不随机判断异常。

稳态是生产过程追求的目标。

那么如何用控制图判断过程是否处于稳态？为此，需要制定判断稳态的准则。

03判稳准则在点子随机排列的情况下，符合下列各点之一就认为过程处于稳态：（1）连续25个点子都在控制界限内；（2）连续35个点子至多1个点子落在控制界限外；（3）连续100个点子至多2个点子落在控制界限外。

在讨论控制图原理时，已经知道点子出界就判断异常，这是判断异常的最基本的一条准则。

为了增加控制图使用者的信心，即使对于在控制界限内的点子也要观察其排列是否随机。

若界内点排列非随机，则判断异常。

04八大判异规则八大判异准则是SPC控制图的重要内容，小编总结了三句口诀，三句话即可记住SPC控制图的八大判异准则！三句话23456，AC连串串（连增或连减）；81514，缺C全C交替转；9单侧，一点在外。

备注1、2/3A（连续3点中有2点在中心线同一侧的B区外<即A区内>）2、4/5C（连续5点中有4点在中心线同一侧的C区以外）3、6连串（连续6点递增或递减，即连成一串）4、8缺C（连续8点在中心线两侧，但没有一点在C区中）5、9单侧（连续9点落在中心线同一侧）6、14交替（连续14点相邻点上下交替）7、15全C（连续15点在C区中心线上下，即全部在C区内）8、1界外（1点落在A区以外）解释23456，AC连串串（连增或连减）是指2/3、4/5、6分别对应A、C 连串串；即2/3A；4/5C；6连串。

81514，缺C全C交替转是指8、15、14分别对应缺C、全C、交替转；即8缺C；15全C；14上下交替。

控制图分类和判异规则控制图（ControlChart）⼜叫管制图，是对过程质量特性进⾏测定、记录、评估，从⽽监察过程是否处于控制状态的⼀种⽤统计⽅法设计的图。

图上有三条平⾏于横轴的直线：?中⼼线（CL，CentralLine）、上控制线（UCL，UpperControlLine）?和?下控制线（LCL，LowerControlLine）?，并有按时间顺序抽取的样本统计量数值的描点序列。

UCL、CL、LCL统称为控制线（ControlLine），通常控制界限设定在±3标准差的位置。

根据?控制图使⽤⽬的不同，控制图可分为：分析⽤控制图和控制⽤控制图?。

根据统计数据的类型不同，控制图可分为：计量控制图和计数控制图（包括计件控制图和计点控制图）。

计量型控制图平均数与极差控制图(-X-RChart)平均数与标准差控制图(-X-SChart)中位数与极差控制图(~X-RChart)个別值与移动极差控制图(X-Rm?Chart)计数值控制图不良率控制图(Pchart)不良数控制图(nPchart，⼜称npchart或dchart)缺点数控制图(Cchart)单位缺点数控制图(Uchart)控制图种类及应⽤场合控制图的分析与判定应⽤控制图的⽬的，就是要及时发现过程中出现的异常，判断异常的原则就是出现了“⼩概率事件”，为此，判断的准则有两类。

?第⼀类：点⼦越出界限的概率为0.27%。

准则1属于第⼀类。

第⼆类：点⼦虽在控制界限内，但是排列的形状有缺陷。

准则2-8属于第⼆类。

控制图⼋⼤判异准则（⼝诀）?2/3A?（连续3点中有2点在中⼼线同⼀侧的B区外<即a区内>）4/5C?（连续5点中有4点在中⼼线同⼀侧的C区以外）6连串?（连续6点递增或递减，即连成⼀串）8缺C?（连续8点在中⼼线两侧，但没有⼀点在C区中）9单侧?（连续9点落在中⼼线同⼀侧）14交替?（连续14点相邻点上下交替）15全C?（连续15点在C区中⼼线上下，即全部在C区内1界外?（1点落在A区以外）?2/3A（连续3点中有2点在中⼼线同⼀侧的B区外<即a区内>）判读：1、控制过严；2、材料品质有差异；3、检验设备或⽅法之⼤不相同；4、不同制程之资料绘于同⼀控制图上；5、不同品质材料混合使⽤。
