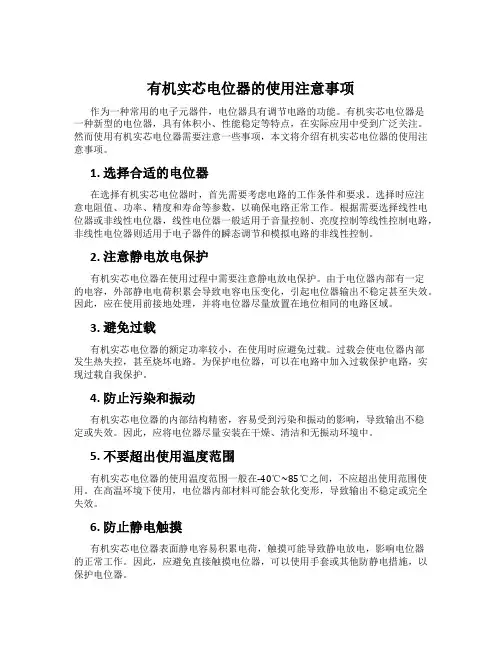

有机实芯电位器的使用注意事项作为一种常用的电子元器件，电位器具有调节电路的功能。
有机实芯电位器是一种新型的电位器，具有体积小、性能稳定等特点，在实际应用中受到广泛关注。
然而使用有机实芯电位器需要注意一些事项，本文将介绍有机实芯电位器的使用注意事项。
1. 选择合适的电位器在选择有机实芯电位器时，首先需要考虑电路的工作条件和要求。
选择时应注意电阻值、功率、精度和寿命等参数，以确保电路正常工作。
根据需要选择线性电位器或非线性电位器，线性电位器一般适用于音量控制、亮度控制等线性控制电路，非线性电位器则适用于电子器件的瞬态调节和模拟电路的非线性控制。
2. 注意静电放电保护有机实芯电位器在使用过程中需要注意静电放电保护。
由于电位器内部有一定的电容，外部静电电荷积累会导致电容电压变化，引起电位器输出不稳定甚至失效。
因此，应在使用前接地处理，并将电位器尽量放置在地位相同的电路区域。
3. 避免过载有机实芯电位器的额定功率较小，在使用时应避免过载。
过载会使电位器内部发生热失控，甚至烧坏电路。
为保护电位器，可以在电路中加入过载保护电路，实现过载自我保护。
4. 防止污染和振动有机实芯电位器的内部结构精密，容易受到污染和振动的影响，导致输出不稳定或失效。
因此，应将电位器尽量安装在干燥、清洁和无振动环境中。
5. 不要超出使用温度范围有机实芯电位器的使用温度范围一般在-40℃~85℃之间，不应超出使用范围使用。
在高温环境下使用，电位器内部材料可能会软化变形，导致输出不稳定或完全失效。
6. 防止静电触摸有机实芯电位器表面静电容易积累电荷，触摸可能导致静电放电，影响电位器的正常工作。
因此，应避免直接触摸电位器，可以使用手套或其他防静电措施，以保护电位器。
7. 注意电源稳定性有机实芯电位器需要稳定的电源供电，电源稳定性不好会对电位器输出产生明显的干扰和波动。
因此，在设计电路时，需要保证电源供电稳定，可以加入电源滤波电容或稳压电路，以提高电源稳定性。

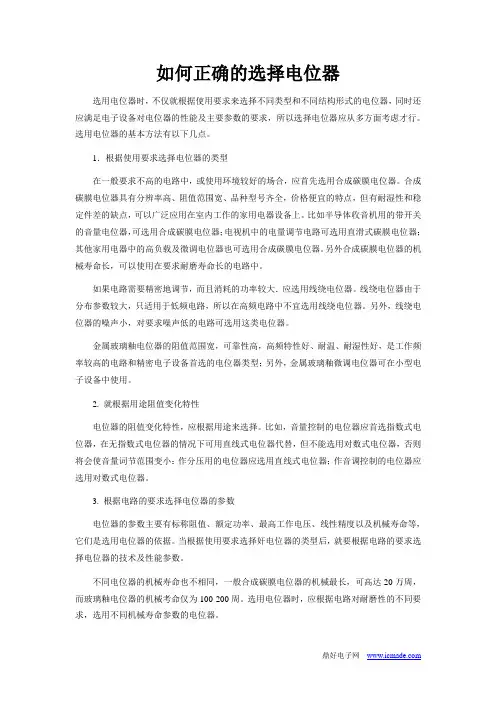

如何正确的选择电位器选用电位器时，不仅就根据使用要求来选择不同类型和不同结构形式的电位器，同时还应满足电子设备对电位器的性能及主要参数的要求，所以选择电位器应从多方面考虑才行。
选用电位器的基本方法有以下几点。
1．根据使用要求选择电位器的类型在一般要求不高的电路中，或使用环境较好的场合，应首先选用合成碳膜电位器。
合成碳膜电位器具有分辨率高、阻值范围宽、品种型号齐全，价格便宜的特点，但有耐湿性和稳定件差的缺点，可以广泛应用在室内工作的家用电器设备上。
比如半导体收音机用的带开关的音量电位器，可选用合成碳膜电位器；电视机中的电量调节电路可选用直滑式碳膜电位器；其他家用电器中的高负载及微调电位器也可选用合成碳膜电位器。
另外合成碳膜电位器的机械寿命长，可以使用在要求耐磨寿命长的电路中。
如果电路需要精密地调节，而且消耗的功率较大．应选用线绕电位器。
线绕电位器由于分布参数较大，只适用于低频电路，所以在高频电路中不宜选用线绕电位器。
另外，线绕电位器的噪声小，对要求噪声低的电路可选用这类电位器。
金属玻璃釉电位器的阻值范围宽，可靠性高，高频特性好、耐温、耐湿性好，是工作频率较高的电路和精密电子设备首选的电位器类型；另外，金属玻璃釉微调电位器可在小型电子设备中使用。
2. 就根据用途阻值变化特性电位器的阻值变化特性，应根据用途来选择。
比如，音量控制的电位器应首选指数式电位器，在无指数式电位器的情况下可用直线式电位器代替，但不能选用对数式电位器，否则将会使音量词节范围变小：作分压用的电位器应选用直线式电位器；作音调控制的电位器应选用对数式电位器。
3. 根据电路的要求选择电位器的参数电位器的参数主要有标称阻值、额定功率、最高工作电压、线性精度以及机械寿命等，它们是选用电位器的依据。
当根据使用要求选择奸电位器的类型后，就要根据电路的要求选择电位器的技术及性能参数。
不同电位器的机械寿命也不相同，一般合成碳膜电位器的机械最长，可高达20万周，而玻璃釉电位器的机械考命仅为100-200周。

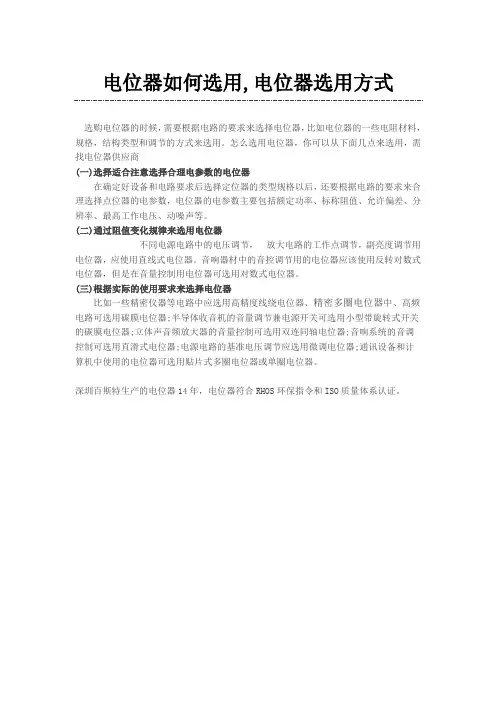

电位器如何选用,电位器选用方式
选购电位器的时候，需要根据电路的要求来选择电位器，比如电位器的一些电阻材料，规格，结构类型和调节的方式来选用。
怎么选用电位器，你可以从下面几点来选用，需找电位器供应商
(一)选择适合注意选择合理电参数的电位器
在确定好设备和电路要求后选择定位器的类型规格以后，还要根据电路的要求来合理选择点位器的电参数，电位器的电参数主要包括额定功率、标称阻值、允许偏差、分辨率、最高工作电压、动噪声等。
(二)通过阻值变化规律来选用电位器
不同电源电路中的电压调节，放大电路的工作点调节，副亮度调节用电位器，应使用直线式电位器。
音响器材中的音控调节用的电位器应该使用反转对数式电位器，但是在音量控制用电位器可选用对数式电位器。
(三)根据实际的使用要求来选择电位器
比如一些精密仪器等电路中应选用高精度线绕电位器、精密多圈电位器中、高频电路可选用碳膜电位器;半导体收音机的音量调节兼电源开关可选用小型带旋转式开关的碳膜电位器;立体声音频放大器的音量控制可选用双连同轴电位器;音响系统的音调
控制可选用直滑式电位器;电源电路的基准电压调节应选用微调电位器;通讯设备和计
算机中使用的电位器可选用贴片式多圈电位器或单圈电位器。
深圳百斯特生产的电位器14年，电位器符合RHOS环保指令和ISO质量体系认证。
如何选用合适的电位器电位器是一种常见的电子元器件，用于调节电路中的电压或电流。
它具有调节范围广、可靠性高的特点，因此在电子设备中得到广泛应用。
选择合适的电位器是确保电路正常工作的重要步骤，下面将介绍一些选用电位器的基本原则和注意事项。
首先，确定你所需的电位器类型。
常见的电位器类型有可变电阻式电位器和可变电容式电位器。
可变电阻式电位器用于调节电路中的电压，而可变电容式电位器主要用于调节电路中的电流。
所以，你需要根据你的具体需求选择合适的电位器类型。
接下来，确定所需的电位器值。
电位器的阻值通常由电阻值表示，单位为欧姆（Ω）。
正确选择电位器值很重要，因为它将直接影响到电路的工作性能。
较大的电位器值可以提供更大的调节范围，但可能会导致电阻的不稳定性增加。
较小的电位器值可以提供更高的精确性，但调节范围较小。
因此，你需要根据你的具体需求，权衡这两个方面，选择合适的电位器值。
此外，还需要注意电位器的功率。
电位器的功率指的是它能够承受的最大功率。
选择合适的电位器功率是确保电路正常工作的关键。
如果电位器功率较低，可能会导致过热和烧毁。
因此，你需要根据电路中的功率需求，选择能够承受该功率的电位器。
还有一个需要考虑的因素是电位器的尺寸。
电位器的尺寸通常由宽度、高度和深度表示。
选择合适的电位器尺寸是确保电位器能够适应你的电路的物理空间要求的重要因素。
如果电位器尺寸太大，可能无法安装在电路板上，而太小的电位器可能无法提供足够的调节范围。
因此，你需要根据你的电路的物理空间要求，选择合适的电位器尺寸。
最后，还需要考虑电位器的可靠性和稳定性。
电位器的可靠性是指它在长时间使用过程中能够保持其性能不变的能力。
电位器的稳定性是指它在不同工作条件下能够提供相同的调节范围和阻值的能力。
选择具有高可靠性和稳定性的电位器是确保电路正常工作的关键。
通常，你可以通过查看电位器的技术规格和选择来评估其可靠性和稳定性。
综上所述，选择合适的电位器是确保电路正常工作的关键步骤。
如何正确选择电路中的电位器电位器，也称为可调电阻器或电压分压器，是电路中常用的元件之一。
它可以用来调节电路中的电压、电流和功率等参数，起到精确控制的作用。
正确选择电路中的电位器对于电路的正常运行和性能优化至关重要。
本文将介绍如何正确选择电路中的电位器。
一、电位器的基本原理电位器是由一个可变的电阻组成的，其内部结构通常包括一个旋转轴和一个旋转电阻。
通过旋转电阻器，可以改变电位器两个接口之间的电阻值，从而实现对电路中电流和电压的调节。
二、选择电位器的参数在选择电位器时，我们需要考虑以下几个参数：1. 额定电阻值：电位器具有一定的电阻范围，我们需要根据具体的电路要求选择合适的额定电阻值。
一般来说，额定电阻值应略大于电路中实际使用的电阻值，以确保能够满足电路的需求。
2. 额定功率：电位器的额定功率是指其能够承受的最大功率。
在选择电位器时，需要根据电路中的电流和电压来确定合适的额定功率。
若电路中的功率较高，应选择功率较大的电位器以避免过载和损坏。
3. 分辨率：电位器的分辨率是指电位器调节时的最小变化量。
在一些对调节精度要求较高的电路中，需要选择分辨率较高的电位器，以确保能够满足精确调节的需求。
4. 温度系数：电位器的温度系数是指在不同温度下电位器电阻值变化的比例。
在一些对温度变化敏感的电路中，需要选择温度系数较小的电位器，以确保调节的稳定性。
三、选择不同类型的电位器根据具体的电路应用需求，我们可以选择不同类型的电位器，如下所示：1. 旋转电位器：旋转电位器是最常见的一种类型，其通过旋转变化电阻值。
根据旋转轴的不同位置，可以分为单圈和多圈两种。
单圈旋转电位器适用于调节幅度较小的电路，而多圈旋转电位器适用于需要大范围调节的电路。
2. 滑动电位器：滑动电位器是通过滑动触点变化电阻值。
它适用于一些对调节灵敏度和稳定性要求较高的电路，如音量调节器等。
3. 数字电位器：数字电位器是指使用数字信号来控制电位器的调节，具有较高的精度和稳定性，适用于一些对调节精度要求较高的电路，如高精度测试仪器等。

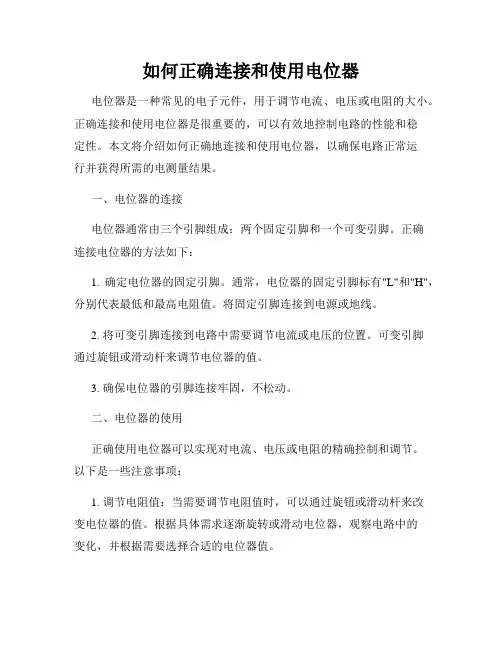

如何正确连接和使用电位器电位器是一种常见的电子元件，用于调节电流、电压或电阻的大小。
正确连接和使用电位器是很重要的，可以有效地控制电路的性能和稳定性。
本文将介绍如何正确地连接和使用电位器，以确保电路正常运行并获得所需的电测量结果。
一、电位器的连接电位器通常由三个引脚组成：两个固定引脚和一个可变引脚。
正确连接电位器的方法如下：1. 确定电位器的固定引脚。
通常，电位器的固定引脚标有"L"和"H"，分别代表最低和最高电阻值。
将固定引脚连接到电源或地线。
2. 将可变引脚连接到电路中需要调节电流或电压的位置。
可变引脚通过旋钮或滑动杆来调节电位器的值。
3. 确保电位器的引脚连接牢固，不松动。
二、电位器的使用正确使用电位器可以实现对电流、电压或电阻的精确控制和调节。
以下是一些注意事项：1. 调节电阻值：当需要调节电阻值时，可以通过旋钮或滑动杆来改变电位器的值。
根据具体需求逐渐旋转或滑动电位器，观察电路中的变化，并根据需要选择合适的电位器值。
2. 控制电流和电压：通过将电位器连接在电路中，可以根据需要控制电流和电压的大小。
例如，在LED灯的电路中，通过调节电位器的值可以控制LED的亮度。
3. 测量电阻：电位器也可以用于测量电阻。
将电位器连接到待测电阻的两个端点上，并使用万用表测量电位器的阻值。
通过调节电位器的值来使得与待测电阻相等的电阻值，在万用表上读取该值即可。
4. 注意额定值和功率：在选择和使用电位器时，应注意其额定值和功率。
确保所选电位器的额定值大于或等于所需电阻值，并且能够承受电路中的功率。
总结：通过正确连接和使用电位器，我们可以灵活地调整电流、电压和电阻的大小，以满足电路的要求。
在连接电位器时，正确连接固定引脚和可变引脚非常重要。
在使用电位器时，可以通过旋钮或滑动杆来调节电位器的值，并根据实际需要进行精确控制和测量。
同时，根据具体需求选择合适的电位器额定值和功率。
如何进行电位器选型和正确使用电位器是一种可调节电阻的电子元件，用于调节电路中的电压和信号。
在电路设计和电子制作中，选择正确的电位器类型和正确使用是非常重要的。
以下是一些关于电位器选型和正确使用的指导。
1.了解电位器的类型和特性：电位器主要有旋转型电位器和推拉型电位器两种类型。
旋转型电位器是通过旋转来调节电阻值，常用于音量控制、明亮度控制等；推拉型电位器是通过推拉来调节电阻值，常用于亮度控制、温度控制等。
在选择电位器时，应根据具体的应用场景来确定使用哪种类型。
此外，电位器还有线性和非线性两个特性。
线性电位器是指电阻值随位置变化呈线性关系，非线性电位器则是电阻值和位置之间的关系不是线性的。
在选择电位器时，应根据具体的应用要求来确定使用线性还是非线性电位器。
2.理解电位器参数：电位器有一些重要参数，如电阻值、功率、公差等。
电位器的电阻值应根据电路的设计要求来选择，通常在几十欧姆到几兆欧姆之间。
功率则表示电位器可以承受的最大功率，要根据电路中的电流和电压来选择适当的功率等级。
公差表示电位器实际值与标称值之间的偏差范围，一般有5%和10%两种公差，选择时应根据设计要求来确定。
另外，还需要考虑电位器的寿命和调节特性。
寿命表示电位器的可靠性和使用寿命，一般用转动次数或使用小时数来衡量。
调节特性表示电位器在调节过程中的响应特性，如旋转灵活度、推拉灵活度等。
在选型时，应考虑这些参数来满足设计要求。
3.确定电位器的电路连接方式：电位器可以有不同的连接方式，如对数型、线性型、反对数型等。
对数型电位器适用于需要对信号进行对数调节的场景，如声音的音量调节，而线性型电位器适用于信号的线性调节。
在选择电位器时，应根据信号的调节方式来确定连接方式。
另外，还需要确定电位器的接法，如布位器接法、分压器接法等。
布位器接法将电位器作为电路中的一个可变电阻来使用，常用于增益调节、频率调节等；分压器接法则将电位器作为一个分压器来使用，常用于电压调节等。

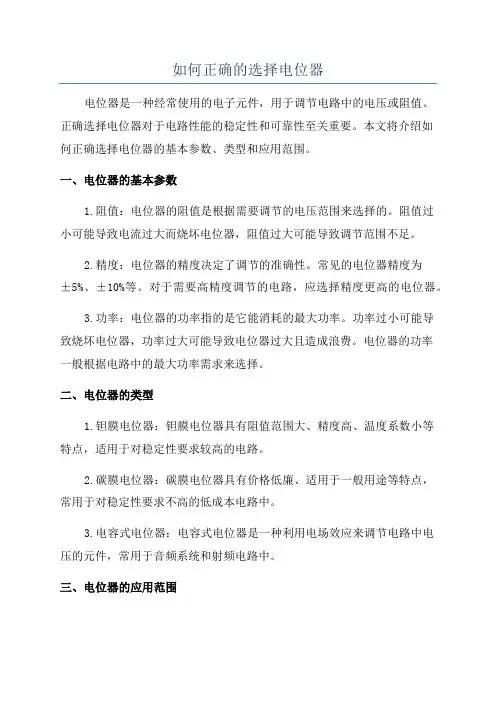

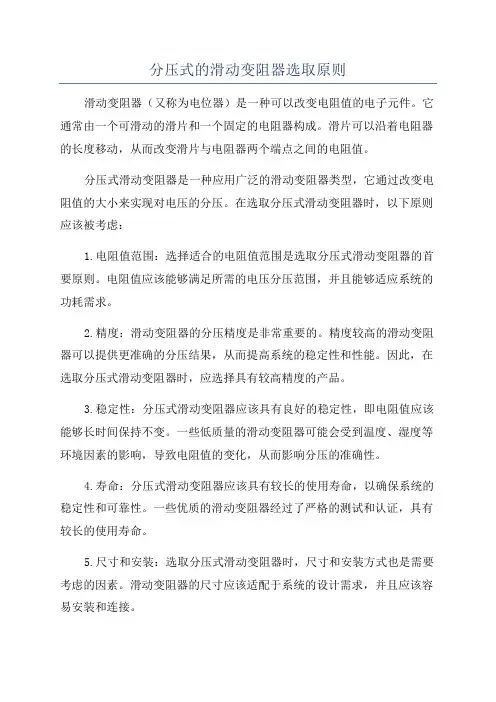

如何正确的选择电位器电位器是一种经常使用的电子元件，用于调节电路中的电压或阻值。
正确选择电位器对于电路性能的稳定性和可靠性至关重要。
本文将介绍如何正确选择电位器的基本参数、类型和应用范围。
一、电位器的基本参数1.阻值：电位器的阻值是根据需要调节的电压范围来选择的。
阻值过小可能导致电流过大而烧坏电位器，阻值过大可能导致调节范围不足。
2.精度：电位器的精度决定了调节的准确性。
常见的电位器精度为±5%、±10%等。
对于需要高精度调节的电路，应选择精度更高的电位器。
3.功率：电位器的功率指的是它能消耗的最大功率。
功率过小可能导致烧坏电位器，功率过大可能导致电位器过大且造成浪费。
电位器的功率一般根据电路中的最大功率需求来选择。
二、电位器的类型1.钽膜电位器：钽膜电位器具有阻值范围大、精度高、温度系数小等特点，适用于对稳定性要求较高的电路。
2.碳膜电位器：碳膜电位器具有价格低廉、适用于一般用途等特点，常用于对稳定性要求不高的低成本电路中。
3.电容式电位器：电容式电位器是一种利用电场效应来调节电路中电压的元件，常用于音频系统和射频电路中。
三、电位器的应用范围1.音频调节：电位器可以用于调节音频设备中的音量、高低音等参数。
在这种情况下，应选择精度较高、温度稳定性较好的电位器。
2.电源调节：电位器可以用于电源电路中的电压调节，例如调节稳压器的输出电压。
在这种情况下，应选择阻值适当且功率较大的电位器。
3.光敏电路：电位器可以用于光敏电路中的光强调节，例如调节光敏电阻的电压划分点。
在这种情况下，应选择阻值适当且精度较高的电位器。
4.工业控制：电位器可以用于工控系统中的控制调节，例如机器人的运动控制。
在这种情况下，应选择阻值适当且寿命较长的电位器。
综上所述，正确选择电位器需要考虑阻值、精度、功率等基本参数，并根据具体应用场景选择钽膜电位器、碳膜电位器或电容式电位器。
正确选择电位器可以提高电路性能的稳定性和可靠性，从而保证电路的正常工作。
开关、电位器、电阻选型应注意的问题1、开关选型应注意的问题：在通讯、高级仪器仪表以及大型机械乃至军工行业，如果给产品选择一款合适的开关显的非常重要。
如果在关键的时刻开关不能按照正常的性能行使其控制职能，所造成的后果将不堪设想。
俄罗斯和美国近年发生的航天飞机失事事件都与开关有关。
开关的选型要特别注意以下几个方面：第一、寿命。
设计师往往会在开关说明上看到其寿命为几万次或者上百万次，对于大多数工程师来说这个寿命概念是相当含糊的，例如一款开关其寿命是20000次，在通电的状态下其寿命可能是10000次，在连续操作情况下甚至更底。
所以要知道开关的寿命，还要搞清楚其寿命是何种测试方法得出来的。
一般来说欧美较知名的开关厂家，对于自己产品的测试方法要求的非常严格，所得出的寿命结论也是完全值得信赖的。
比如法国APEM、IEC，英国LORLIN等。
另外寿命方面和开关的刀数位数也有很大关系，有些开关厂家在测试寿命时往往忽视了开关本身的刀数和位数，所以标示的寿命可能和实际的寿命相差几倍。
欧美厂家在测试开关寿命时严格执行各种国际认可的测试方法，得到各个国家安检认证！第二、电性能。
电性能的概念比较广义，一般来说电流和电压是很重要的两项指标，工作电压和电流一定要和所选的开关对应；有的设备上往往会出现峰值的电流，所以选型时一定要考虑这个因素，所选的开关耐峰值电流的能力到底是多少，在该峰值电流下能工作多长时间而不至损坏。
第三、内部结构。
外表上看来相同的开关，其内部的结构往往是不同的，由于内部结构的差异所导致开关的性能相差很大。
例如瑞士ELMA的转动开关（包括波段开关和转动的数码开关）内部采取了双层的设计方法，把镀电部分和金属塑料摩擦的部分分开，以避免镀电部分受摩擦而产生的粉末影响，而且防水性能,密封性能相当突出，而其他的单层设计的防水开关就相差甚远，APEM、ELMA、LORLIN、IEC等欧洲开关厂家的每款开关都有独特的设计，从而保证了其优越的性能。
如何进行电位器选型和正确使用摘要综述电位器的基本概念、电气性能参数及其测量方法, 侧重介绍电位器选型依据及使用注意事项。
为整机厂线路设计, 工艺设计人员选型和正确使用电位器提供了依据。
关键词电位器电气性能测量方法选型原则1引言电位器是一种通用的机电元件, 在仪器仪表和各种电子设备中已获得广泛应用。
由于电位器品种、结构、安装方式和技术参数繁多, 电路设计人员在设计选型时首先根据电位器在电路中的作用来确定性能指标。
从经济实用的观点出发, 设计人员既要考虑到电位器的参数指标留有余量, 又不能不切实际地提高指标要求。
若所选电位器的参数指标不足, 将达不到设计要求或不能长期稳定工作。
另外, 设计人员选型不当或不能正确使用、安装, 也容易造成电位器性能下降, 结构受损甚至毁坏失效。
合成碳膜电位器和玻璃釉电位器由于价格低廉和具有极强的通用性, 因而在彩色及黑白电视机、录像机、音响设备、显示器等电器中占有重要地位。
为了增进电位器制造厂和上述应用领域的广大设计人员、工艺人员之间的交流, 为电路设计、整机工艺工作中合理地设计、选型和在装配中正确安装、使用电位器, 本文提供主要的参考原则。
2电位器的基本概念21 电位器的定义电位器是一种可调电子元件, 它靠动触点在电阻体上移动, 从而获得与电位器输入电压和动触点位移(或转角) 成一定关系的电压输出。
如图1。
图1 电位器原理示意图22 电位器的分类从构造形式来看, 电位器可分为线绕电位器和非线绕电位器两大类。
(1) 线绕电位器是将电阻丝绕在金属、陶瓷和塑料骨架上作为电阻元件, 具有电阻温度系数低, 电阻值稳定性好, 功率负荷性大,工作寿命长等优点。
但线绕电阻元件的主要缺陷是分辩力有一定阶梯性, 同时多圈的电阻元件的感抗会呈现随频率增加而增加, 因此高频性能差。
此外, 还存在总阻值范围窄等缺点。
(2) 非线绕电位器有合成膜电位器、玻璃釉电位器、导电塑料电位器等。
a 合成膜电位器是将炭黑、石墨和有机粘合剂、填充料等混合制成的浆料采用多种方法(如丝网印刷) 涂覆在基体上再经固化而制成的电阻膜作为电阻体。
音量电位器选择与注意事项
使用一个双联电位器，就可以控制立体声音量。
下图可以用来做音量控制电位器接法参考。
图中是普通6脚的双联电位器，如果是8脚的那种，一般左边2个是用来做等响度，可以不接，6脚电位器接法参考下图。
电位器阻值曲线类型一般有线性（B型）和指数（A型）两种类型。
如果使用图1接法控制音量，应该用指数型电位器，这样电位器调节相同角度，人耳听到的音量变化是近乎相同的。
而在某些场合，比如音调电路，可能需要线性电位器。
线性电位器一般阻值标注为BXXX、XXXB等，
指数电位器一般阻值标注为AXXX、XXXA等，XXX指电位器阻值。
例如B50k，就是线性电位器，阻值50k ohm。
如何选择合适的电位器阻值？
应该根据前后级电路的输出、输入阻抗来定。
例如一般集成芯片功放（如对称3886功放板），输入阻抗都在100k，搭配的双运放前级输出阻抗不超过几k欧姆，所以用50～100k欧姆电位器即可达到阻抗匹配。
补充：电位器使用除了要按上图正确接线，还要注意外壳（金属柄）要接地；如果电位器已经安装在金属机壳上，机壳做接地即可。
故障判断：良好的电位器和正确的接法应该有以下特征：
1、旋动旋钮音量增减均匀（顺时针音量增，逆时针音量减）；
2、旋动过程扬声器不应产生“沙沙……”、“咯咯……”噪音，否则是电位器不良；
3、音量旋到最小，应该听不到任何声音（俗称：声音关死了-_-）；
4、电位器旋动手感良好，有均匀的阻力。
电位器型号与规格说明128c
【原创版】
目录
1.电位器的定义与作用
2.电位器的种类与规格
3.电位器的应用领域
4.如何选择适合自己的电位器
5.结论
正文
电位器是一种电子元器件，主要用于调节电路中的电阻值，从而控制电流的大小。
它在电子设备中具有广泛的应用，如音响设备、电视机、收音机等。
电位器通常由一个可旋转的旋钮和一个固定电阻组成。
当旋钮旋转时，电阻值会发生改变，从而影响电路中的电流。
电位器有多种类型和规格。
根据电阻值的大小，电位器可以分为 10K、20K、50K、100K 等不同规格。
根据电阻的类型，电位器可以分为线性电阻和非线性电阻。
线性电阻的电阻值随着旋钮的旋转而均匀改变，非线性电阻的电阻值则随着旋钮的旋转而不均匀改变。
电位器广泛应用于各种电子设备中。
例如，在电吉他中，电位器通常用于调节音量和音色。
一般电吉他采用 A500K 电位器，而 Fender 电吉他则采用 A250K 电位器。
此外，一些使用主动式拾音器的电吉他也往往使用 250K 的电位器。
对于电位器的选择，需要根据具体应用场景和要求来确定。
例如，在选择电位器时，需要考虑电阻值的大小、电阻的类型、电位器的尺寸等因素。
此外，在选择电位器时，还需要注意电位器的质量和可靠性，以确保电位器在长时间使用过程中能够稳定工作。
总之，电位器是一种重要的电子元器件，具有广泛的应用。
如何进行电位器选型和正确使用摘要综述电位器的基本概念、电气性能参数及其测量方法, 侧重介绍电位器选型依据及使用注意事项。
为整机厂线路设计, 工艺设计人员选型和正确使用电位器提供了依据。
关键词电位器电气性能测量方法选型原则1引言电位器是一种通用的机电元件, 在仪器仪表和各种电子设备中已获得广泛应用。
由于电位器品种、结构、安装方式和技术参数繁多, 电路设计人员在设计选型时首先根据电位器在电路中的作用来确定性能指标。
从经济实用的观点出发, 设计人员既要考虑到电位器的参数指标留有余量, 又不能不切实际地提高指标要求。
若所选电位器的参数指标不足, 将达不到设计要求或不能长期稳定工作。
另外, 设计人员选型不当或不能正确使用、安装, 也容易造成电位器性能下降, 结构受损甚至毁坏失效。
合成碳膜电位器和玻璃釉电位器由于价格低廉和具有极强的通用性, 因而在彩色及黑白电视机、录像机、音响设备、显示器等电器中占有重要地位。
为了增进电位器制造厂和上述应用领域的广大设计人员、工艺人员之间的交流, 为电路设计、整机工艺工作中合理地设计、选型和在装配中正确安装、使用电位器, 本文提供主要的参考原则。
2电位器的基本概念21 电位器的定义电位器是一种可调电子元件, 它靠动触点在电阻体上移动, 从而获得与电位器输入电压和动触点位移(或转角) 成一定关系的电压输出。
如图1。
图1 电位器原理示意图22 电位器的分类从构造形式来看, 电位器可分为线绕电位器和非线绕电位器两大类。
(1) 线绕电位器是将电阻丝绕在金属、陶瓷和塑料骨架上作为电阻元件, 具有电阻温度系数低, 电阻值稳定性好, 功率负荷性大,工作寿命长等优点。
但线绕电阻元件的主要缺陷是分辩力有一定阶梯性, 同时多圈的电阻元件的感抗会呈现随频率增加而增加, 因此高频性能差。
此外, 还存在总阻值范围窄等缺点。
(2) 非线绕电位器有合成膜电位器、玻璃釉电位器、导电塑料电位器等。
a 合成膜电位器是将炭黑、石墨和有机粘合剂、填充料等混合制成的浆料采用多种方法(如丝网印刷) 涂覆在基体上再经固化而制成的电阻膜作为电阻体。
怎样选择合适的电子电路中的电位器电位器在电子电路中扮演着非常重要的角色，它可以调节电路的电压、电流和信号幅度。
然而，在选择合适的电位器时，我们需要考虑一些关键因素。
本文将为您介绍如何选择合适的电位器，以确保电子电路的稳定性和性能。
一、了解电位器的基本知识在选择电位器之前，我们首先需要了解电位器的基本知识。
电位器是一种可调电阻器，通常由三个主要部分组成：旋钮、固定端和可变端。
旋钮可用于调节电位器的电阻值，固定端用于连接电路的一个固定点，可变端用于连接电路中需要调节的部分。
了解这些基本组成部分对于选择合适的电位器非常重要。
二、确定所需电阻值范围根据电子电路的设计要求，我们需要确定所需的电阻值范围。
电位器的电阻值通常以欧姆（Ω）为单位表示。
首先，我们可以测量电路中需要调节的电压、电流或信号幅度的范围。
然后，根据测量结果，选择能够涵盖该范围的电位器。
三、选择合适的电位器类型电位器有许多不同的类型，包括可变电阻式电位器、旋转电位器和推子电位器等。
不同类型的电位器适用于不同的应用场景。
例如，可变电阻式电位器适合在频率较高的电路中使用，而旋转电位器适合在音频设备和音量控制电路中使用。
在选择合适的电位器时，我们需要根据具体的应用需求来确定最合适的类型。
四、考虑电位器的功率要求电位器的功率要求也是选择的重要考虑因素之一。
功率通常以瓦特（W）为单位表示。
我们需要确保选择的电位器能够承受电路中的功率要求，以防止电位器过热或损坏。
五、考虑电位器的稳定性和耐用性在选择电位器时，稳定性和耐用性也是需要考虑的因素。
稳定性指的是电位器在长时间使用时能否保持稳定的电阻值。
耐用性指的是电位器能否在不同的环境条件下长时间可靠地工作。
我们可以通过查看厂家规格说明或参考其他用户的评价来评估电位器的稳定性和耐用性。
六、考虑空间限制和安装要求最后，我们还需要考虑电子电路的空间限制和安装要求。
有时，我们需要选择尺寸较小的电位器，以适应狭小的空间。
如何进行电位器选型和正确使用摘要综述电位器的基本概念、电气性能参数及其测量方法, 侧重介绍电位器选型依据及使用注意事项。
为整机厂线路设计, 工艺设计人员选型和正确使用电位器提供了依据。
关键词电位器电气性能测量方法选型原则1引言电位器是一种通用的机电元件, 在仪器仪表和各种电子设备中已获得广泛应用。
由于电位器品种、结构、安装方式和技术参数繁多, 电路设计人员在设计选型时首先根据电位器在电路中的作用来确定性能指标。
从经济实用的观点出发, 设计人员既要考虑到电位器的参数指标留有余量, 又不能不切实际地提高指标要求。
若所选电位器的参数指标不足, 将达不到设计要求或不能长期稳定工作。
另外, 设计人员选型不当或不能正确使用、安装, 也容易造成电位器性能下降, 结构受损甚至毁坏失效。
合成碳膜电位器和玻璃釉电位器由于价格低廉和具有极强的通用性, 因而在彩色及黑白电视机、录像机、音响设备、显示器等电器中占有重要地位。
为了增进电位器制造厂和上述应用领域的广大设计人员、工艺人员之间的交流, 为电路设计、整机工艺工作中合理地设计、选型和在装配中正确安装、使用电位器, 本文提供主要的参考原则。
2电位器的基本概念21 电位器的定义电位器是一种可调电子元件, 它靠动触点在电阻体上移动, 从而获得与电位器输入电压和动触点位移(或转角) 成一定关系的电压输出。
如图1。
图1 电位器原理示意图22 电位器的分类从构造形式来看, 电位器可分为线绕电位器和非线绕电位器两大类。
(1) 线绕电位器是将电阻丝绕在金属、瓷和塑料骨架上作为电阻元件, 具有电阻温度系数低, 电阻值稳定性好, 功率负荷性大,工作寿命长等优点。
但线绕电阻元件的主要缺陷是分辩力有一定阶梯性, 同时多圈的电阻元件的感抗会呈现随频率增加而增加, 因此高频性能差。
此外, 还存在总阻值围窄等缺点。
(2) 非线绕电位器有合成膜电位器、玻璃釉电位器、导电塑料电位器等。
a 合成膜电位器是将炭黑、石墨和有机粘合剂、填充料等混合制成的浆料采用多种方法(如丝网印刷) 涂覆在基体上再经固化而制成的电阻膜作为电阻体。
合成碳膜电位器能大规模生产, 价格便宜, 调节时噪声较小, 优越的高频性能, 还具有较小的电感量和分布容量, 且工作寿命长, 很少突然发生严重损坏, 总阻值围宽广。
线路设计人员总是首先想到选用碳膜电位器来作为在电子线路中改变电阻的经济方法。
但合成碳膜电位器的总电阻值随时间和温度变化较大, 抗潮湿的能力较差, 碳膜电阻元件的接触电阻较大。
b玻璃釉电位器是将金属(或其氧化物) 粉、玻璃釉等混合而成的浆料采用丝网印刷等方法涂覆在瓷基体上, 经烘干、高温烧结而成的电阻膜作为电阻体。
其优点有:总电阻值围宽广, 且有很高的分辩力和良好的稳定性, 噪声小, 频率响应非常好, 远远超过100MHz。
电阻温度系数较小, 电阻元件表面坚硬而耐磨, 工作寿命长。
玻璃釉电阻元件越来越广泛地应用于预调电位器中。
c1 导电塑料电位器是将炭黑、石墨和超细金属粉、DA P 树脂和交联剂等混合而成的浆料采用丝网印刷等方法涂覆在瓷或特制塑料基体上而成的电阻膜作为电阻体。
优点是接触电阻变化小, 工作寿命很长。
因为表面特别光滑, 所以分辨力非常高, 即使动触点在电阻体上循环运动数百万次后, 仍不会产生明显的摩擦力和磨损。
对电阻元件加以修刻, 可使其线性度达01001 的水平。
动态噪声非常小, 有良好的高频工作性能, 适用于高增益伺服系统中。
但导电塑料电位器耐潮湿性能较差, 稳定性不如玻璃釉电位器, 动触点额定电流小, 温度系数介于线绕电位器和玻璃釉电位器之间。
另外, 非线绕电位器还有金属膜电位器、金属体(箔) 电位器、有机实芯电位器、无机实芯电位器等。
23 电位器的基本安装方式插针式: 在一般的用途中, 可将电位器直接插入印刷电路板并进行波峰焊接。
轴套安装: 在设计一些需要承受严重的机械振动和冲击的结构时, 可采用轴套安装的电位器。
用轴套螺母和垫圈将电位器固定在底板上。
24电位器在线路中的基本作用电位器有两种工作方式:分压器式(图2) 和可变电阻器式(图3)。
3电位器的电气参数31 总电阻值定义为电位器两终端(1, 3 端) 之间的电阻值。
标定任何电位器时, 都需要规定标称阻值。
同时应规定标称阻值的允许偏差, 而总电阻值应在允许偏差围。
测量总电阻值时, 一般采用数字欧姆表。
在电位器有机械止档时, 动触点应尽可能靠近一个终端引出端。
如果是连续旋转的电位器, 应将动触点调节到与电阻元件工作段完全脱离为止。
标准测试还规定了测量总电阻值的最高(直流) 电压(见表1) , 以限制电阻体在测量过程中温度无明显上升。
各种类型电位器的总电阻值及其允许偏差典型值见表2。
电位器种类合成碳膜薄利釉导电塑料线绕总阻值围Ω100～10M 10～5M 100～4M 10～100Ｋ允许偏差%±20, ±30 ±20 ±10, ±20 ±1, ±532 终端电阻(零位电阻)定义为当动触点位于邻近的止档时, 动触点引出端与该终端引出端之间获得的最小阻值。
连续旋转的电位器没有止档, 不规定终端电阻。
测量终端电阻时, 施加到电位器上的电压应使动触点电流不超过产品标准中规定的极限值。
当动触点位于止档位置时, 1, 2 两引出端之间的最小电阻值称为前终端电阻,2, 3 两引出端之间的最小电阻值称为后终端电阻。
33 接触电阻变化定义为动触点在规定的速度下移动时,动触点与电阻体之间阻值的变化。
接触电阻是由于动触点与电阻元件接触不良引起的,表面金属氧化物, 硫化物等都能在触点或电阻元件表面形成, 这些薄膜起着绝缘层的作用, 并形成接触电阻。
接触电阻会随测量电流的大小而变化。
接触电阻变化还与元件的材料、动触点材料、接触表面状况及动触点与电阻元件的接触压力有关。
34 电阻温度系数定义为在规定的环境工作温度围, 给定的两个温度之间, 阻值的相对变化除以引起该变化的温差及变化前的总电阻值(平均温度系数) , 通常以10- 6℃- 1为单位。
电阻温度系数主要取决于电阻元件的材料和部件本身的具体结构。
R 2- R 1 = a *R 1* (T 2- T 1)T 1、T 2 两个温度至少应相差25 ℃, 而且在每个温度下均应有足够的保温时间。
各种类型电位器的电阻温度系数典型值表4。
35 额定功率定义为在规定条件下能够耗散的最大功率。
它是在最低环境温度到额定环境温度围, 能保证电位器连续正常工作的功率最大值。
额定功率P = I 2R = U 2öR 。
最大额定功率为线路设计人员说明电位器能够安全耗散而不致损坏的功率数值, 各个具体电位器的使用方式会影响额定功率的最大允许耗散值。
对于多数电位器来说, 额定功率的最大值是指当电位器作为分压器使用的情况。
因此, 在电位器的输入端加上电压时, 通过动触点的负载电流值是不大的。
电位器制造厂一般采用如图6 所示的降功耗曲线。
图中当环境温度在t1 和t max之间的允许耗散功率由连接A、B 两点的直线所构成的减负荷特性加以规定。
而环境温度在t m in和t1 之间的温度下最大允许耗散功率均为额定功率。
线路设计人员应严格遵守这一规定。
图6 电位器降功耗曲线完整的额定功率的技术规, 应规定安装条件, 周围环境是静止空气还是强迫对流。
通常是用标准的安装方法使给定的电位器放置在静止空气中的允许值。
当电位器需要安装在靠近发热元件如功率晶体管、变压器、大功率电阻等或邻近另一电位器时, 应当减少允许耗散功率。
产品上和性能数据表上规定的额定功率适用于电位器作分压器用的情况。
此时, 耗散功率可认为是沿整个电阻元件均匀分布的。
而当电位器作变阻器或两引出端连接方式应用时, 对应动触点某一给定的调节位置,只有一部分电阻元件是消耗功率的, 而且流过电阻元件的电流全部流过动触点电路, 而动触点和电阻元件之间的压力接触点并不总是能够承受像电阻元件单独承受的那样大的电流。
分压器式接法的额定功率是假定动触点电流可忽略不计的, 因此对于变阻器式接法, 必须限制其动触点电流的最大允许值I m= PöR T。
式中P 为最大耗散功率; R T 为总电阻值。
采用这个最大电流极限值, 即可保证电位器的最大功率不被超过。
各种类型电位器的额定功率围典型值表5。
36 电阻变化规律定义为电位器输出电压(V 122或V 223) 与输入电压(V 123) 的比值与动触点所处机械位置(对于旋转电位器是指转角) 之间的关系。
通用电位器的电阻规律有如下几种：a1 直线规律: 规律Ab1 对数规律: 规律Bc1 反转对数规律: 规律Cd1 超对数规律: 规律Z电位器制造厂也可根据整机厂特殊要求设计制作其他电阻变化规律的电位器。
37 耐久性(1) 机械耐久性(耐磨寿命)在规定的试验条件下, 使电位器性能的降低程度保持在技术规允许围时, 电位器驱动机构得到的运转周数(动触点沿电阻元件工作道往返运行一次为一周)。
表6各种类型电位器的耐磨寿命典型值(2) 电气耐久性在规定的负荷和动触点不运动的试验条件下, 电位器能连续正常工作而其性能保持在技术规允许围的时间。
按IEC 规定, 电位器的电气耐久性为1 000 h。
38 绝缘电压定义为在连续正常工作的条件下, 可以施加在电位器引出端和其外部导体之间的最大峰值电压。
对于多联电位器来说, 应在每一联引出端和其他各联的引出端之间进行测量。
在正常气压下绝缘电压值应不小于电阻体极限电压的1.42 倍。
39 耐电压定义为加在电位器引出端和其外部导体之间; 多联电位器应在每一联的引出端和其他各联的引出端之间;带开关电位器的开关引出端与电位器引出端和其外部导体之间的交流电压(频率为40～60Hz) 施加1 m in, 不应发生损伤、火花、绝缘破坏。
可将各引出端一起连接起来进行测量。
耐电压通常为交流100～1 000V , 对于具体产品, 其耐电压在产品标准中给出。
4电位器使用注意事项线路设计人员和使用元件的工程技术人员在选择和使用电位器时, 需要考虑到全部机械结构和电气方面的要求, 同时还应注意电位器的安装和使用要求, 否则会影响使用性能和可靠性。
选用电位器首先要以经济的观点来考察其性能指标, 也就是说, 要根据电位器在线路中所起的作用来确定哪些是重要的参数。
对一些不重要的参数则不必过于苛求。
例如对于预调电位器来说, 一旦调整好后, 一般不再调整,在相当长时间里, 保持其原状态工作。
因此其耐磨寿命、动噪声要求不高。
预调电位器在电路常作变阻器调节电流用, 所以其接触电阻变化、动触点极限电流和接触可靠性就显得很重要。
而对于设备、仪器面板上使用的电位器, 多起分压器作用, 而且需要经常调节, 所以对耐磨寿命、动噪声都有严格要求。
