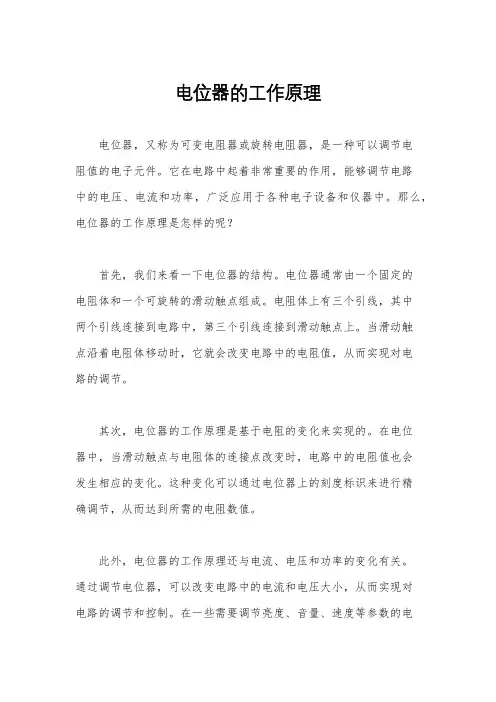

电位器的工作原理
电位器，又称为可变电阻器或旋转电阻器，是一种可以调节电
阻值的电子元件。
它在电路中起着非常重要的作用，能够调节电路
中的电压、电流和功率，广泛应用于各种电子设备和仪器中。
那么，电位器的工作原理是怎样的呢？
首先，我们来看一下电位器的结构。
电位器通常由一个固定的
电阻体和一个可旋转的滑动触点组成。
电阻体上有三个引线，其中
两个引线连接到电路中，第三个引线连接到滑动触点上。
当滑动触
点沿着电阻体移动时，它就会改变电路中的电阻值，从而实现对电
路的调节。
其次，电位器的工作原理是基于电阻的变化来实现的。
在电位
器中，当滑动触点与电阻体的连接点改变时，电路中的电阻值也会
发生相应的变化。
这种变化可以通过电位器上的刻度标识来进行精
确调节，从而达到所需的电阻数值。
此外，电位器的工作原理还与电流、电压和功率的变化有关。
通过调节电位器，可以改变电路中的电流和电压大小，从而实现对
电路的调节和控制。
在一些需要调节亮度、音量、速度等参数的电
子设备中，电位器也扮演着非常重要的角色。
总的来说，电位器的工作原理是通过改变电路中的电阻值来实现对电流、电压和功率的调节。
它的结构简单，但功能强大，被广泛应用于各种电子设备和仪器中。
因此，对于电子爱好者和从事电子行业的人来说，了解电位器的工作原理是非常重要的。
希望本文能够对您有所帮助，谢谢阅读！。

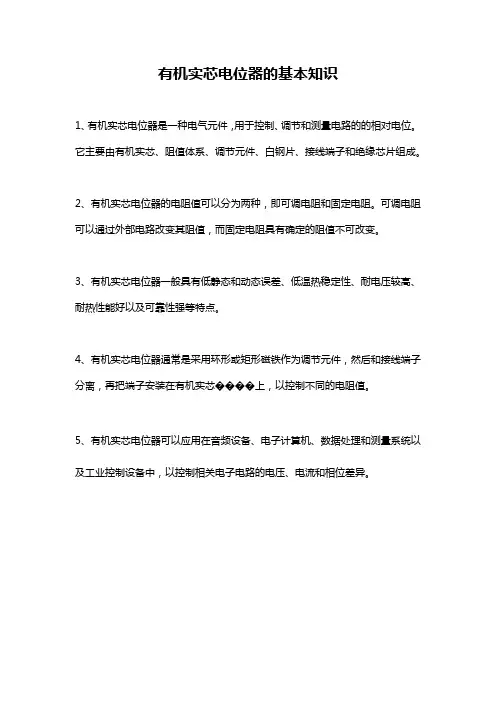

有机实芯电位器的基本知识
1、有机实芯电位器是一种电气元件，用于控制、调节和测量电路的的相对电位。
它主要由有机实芯、阻值体系、调节元件、白钢片、接线端子和绝缘芯片组成。
2、有机实芯电位器的电阻值可以分为两种，即可调电阻和固定电阻。
可调电阻可以通过外部电路改变其阻值，而固定电阻具有确定的阻值不可改变。
3、有机实芯电位器一般具有低静态和动态误差、低温热稳定性、耐电压较高、耐热性能好以及可靠性强等特点。
4、有机实芯电位器通常是采用环形或矩形磁铁作为调节元件，然后和接线端子分离，再把端子安装在有机实芯����上，以控制不同的电阻值。
5、有机实芯电位器可以应用在音频设备、电子计算机、数据处理和测量系统以及工业控制设备中，以控制相关电子电路的电压、电流和相位差异。
电位器知识简介在身边的调光灯、收音机、功放机上也许还能找到电位器。
图1-15 (a)所示是收音机上的3个基本调节旋钮一波段选择旋钮、频率调节旋钮、音量调节旋钮,其中音量调节旋钮下是一个电位器,我们用手拧动旋钮就能改变收音机的音量大小。
图1-15 (b)中,电位器电路图形符号形象地表示出电位器 A、 B脚是一个电阻的两端, 而P脚连接一个能在电阻滑轨上接触行走的滑片。
从结构图知, 当用手拧动电位器的轴时, 滑片在电阻滑轨上行走,当调节停止后, 滑片所在位置决定了电位器P脚与A脚、P脚与B脚之间的电阻。
比方说A、B脚之间电阻为10kΩ,而滑片停留在电阻滑轨正中间,则P脚与A脚之问的电阻和P脚与B脚之问的电阻相同, 都是5kΩ。
滑片如果停留在其他位置上, 则视滑片所分隔的电阻滑轨的比例估算出与。
电位器的A脚与B脚之间的阻值即为电位器的阻值, 一般会在电位器外壳上标注而、的阻值随着电位器的轴的旋钮而改变, 但都不会超过电位器的阻值。
在图1-16 (a)中,电位器R1与电阻R2 串联,则根据欧姆定律很容易得到P点的电压为从式(1-2)中可知P点电压取决于电位器R1,这说明只要我们调节电位器 R1的轴就可以改变。
由于电位器是一个带有机械结构的电阻可变器件, 其滑片及电阻滑轨之问有可能会因为寿命或质量问题而脱离,这会使和变为无穷大,也就是式(1-2)中,这就导致。
图1-16 (a)电路P点之后如果还有其他电路,则无法正常工作。
为了在电位器出现故障时降低灾难程度, 可以按图1-16 (b) 那样把P脚与电位器的任意一端相连, 这样不但可使电位器发挥相同作用, 还可保证当滑片与电阻滑轨脱离时, 电位器的接入电阻与其标称阻值相同, 电路不至出现太大的异常。
电位器和普通电阻一样, 除了有阻值参数外, 还有功率和种类之分。
常用的电位器有转轴式(rotary)和微调(trimmer)两种,其中各自又有一些不同类型的电位器,如图1-17 所示。
电位器基础知识资料
电位器（potentiometer）是一种电阻器。
具有一个可调节的旋钮或滑块，可以通过调整旋钮或滑块的位置来改变电路中的电阻值。
在电子电路中，电位器常用于精确地控制电压、电流或信号的变化。
电位器由一个固定电阻和一个可变电阻组成。
固定电阻一般是一个均匀的电阻片，可变电阻则是一个导电滑片或旋转电阻。
通过滑片或旋转电阻的位置，可以改变电阻器的有效电阻长度，进而控制电路中的电流和电压。
电位器有很多种不同的类型，常见的包括旋钮式电位器、滑动式电位器和多圈电位器等。
旋钮式电位器通过旋转旋钮来改变电阻值，滑动式电位器通过滑动滑块来改变电阻值，而多圈电位器则允许多圈旋转以获得更高的分辨率和精度。
在电路中，电位器被广泛应用于各种功能和应用中。
它们可以用作电压分压器，通过控制电位器的电阻值，可以调整输出电压的大小。
电位器还可以用作可变电阻，通过调整电位器的电阻值，可以控制电路中的电流大小。
此外，电位器还常用于调光器和音量控制器等应用。
电位器也常用于测量和调试电路。
通过将电位器连接到电路中，可以在电路中引入可变电阻，以研究电路的工作方式和性能。
此外，电位器还可用于校准仪器和设备，确保其输出与期望值匹配。
总之，电位器是一种常见的电子元件，用于调节电压、电流和信号的变化。
通过调整电位器的位置，可以改变电路中的电阻值，从而实现对电路的控制和调节。
电位器在领域广泛应用，具有重要的意义和价值。

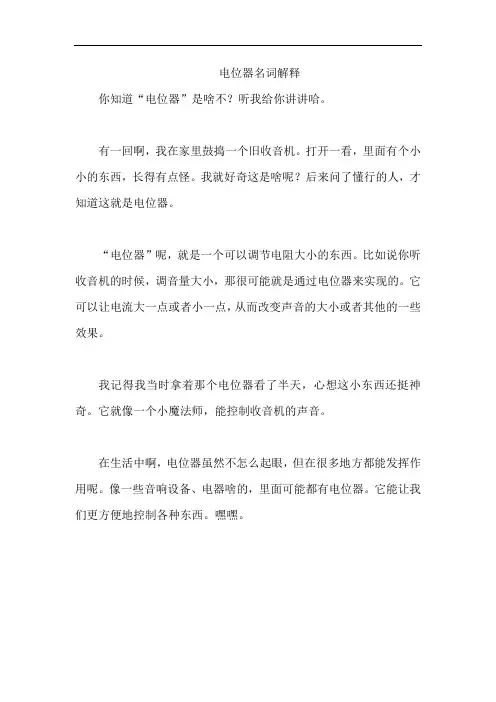

电位器名词解释
你知道“电位器”是啥不？听我给你讲讲哈。
有一回啊，我在家里鼓捣一个旧收音机。
打开一看，里面有个小小的东西，长得有点怪。
我就好奇这是啥呢？后来问了懂行的人，才知道这就是电位器。
“电位器”呢，就是一个可以调节电阻大小的东西。
比如说你听收音机的时候，调音量大小，那很可能就是通过电位器来实现的。
它可以让电流大一点或者小一点，从而改变声音的大小或者其他的一些效果。
我记得我当时拿着那个电位器看了半天，心想这小东西还挺神奇。
它就像一个小魔法师，能控制收音机的声音。
在生活中啊，电位器虽然不怎么起眼，但在很多地方都能发挥作用呢。
像一些音响设备、电器啥的，里面可能都有电位器。
它能让我们更方便地控制各种东西。
嘿嘿。
电位器基础知识范文电位器是一种常用的电子元件，用于调节电路中的电压或电流。
本文将介绍电位器的基础知识，包括电位器的结构、原理、分类和应用。
第一部分：电位器的结构和原理电位器通常由一个可调式的电阻元件和一个滑动连接器组成。
电阻元件通常是一个长形条形或环形，由导电材料制成。
滑动连接器可以在电阻元件的表面滑动，从而改变电阻值。
电位器的原理是根据电阻的分压原理。
当在电路中连接电位器时，电位器的两端与电路的两个节点相连。
通过滑动连接器，可以选择电阻元件上不同位置的电阻来形成一个可调的电阻分压。
滑动连接器与电路的连接点之间的电压将取决于连接器所在的电阻位置。
第二部分：电位器的分类根据电位器的结构和用途，可以将电位器分为以下几类：1.可变电阻器：也称为旋钮电位器，通常由一个旋钮和一个旋转电阻元件组成。
旋钮可以以旋转的方式改变电阻的位置来改变电压或电流。
2.滑动电位器：滑动电位器由一个滑动电阻元件和一个滑动连接器组成。
滑动连接器可以在电阻元件上滑动改变电函数的值。
3.多圈电位器：多圈电位器由多个电阻元件和一个旋钮组成。
旋钮可以旋转多圈，从而改变电阻的位置。
4.双轨电位器：双轨电位器通常由两个电阻元件和一个滑动连接器组成。
它可以同时控制两个电路的电压或电流。
第三部分：电位器的应用电位器广泛应用于各种电路和电子设备中。
以下是电位器的一些常见应用：1.电流调节：电位器可以用来调节电路中的电流。
通过改变电阻的值，可以改变电路中的电流大小。
2.电压调节：电位器可以用来调节电路中的电压。
通过改变电阻的值，可以改变电路中的电压大小。
3.信号调节：电位器可以用来调节电子设备中的信号。
例如，它可以用来调节音响设备的音量或屏幕的亮度。
4.电路分压：电位器可以用来分压电路中的电压。
通过调整电阻的值，可以控制电路中一些节点的电压。
5.平衡调节：电位器可以用来调节电路中的平衡。
例如，它可以用来平衡音频设备中的左右声道。
总结：通过了解电位器的结构、原理、分类和应用，我们可以充分理解并正确应用电位器。

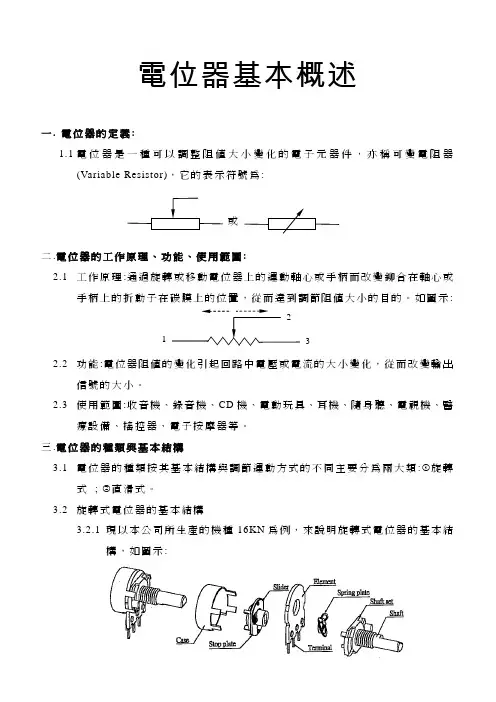

電位器基本概述
一. 電位器的定義:
1.1 電位器是一種可以調整阻值大小變化的電子元器件，亦稱可變電阻器
(Variable Resistor)，它的表示符號為:
二.電位器的工作原理、功能、使用範圍:
2.1 工作原理:通過旋轉或移動電位器上的運動軸心或手柄而改變鉚合在軸心或
手柄上的折動子在碳膜上的位置，從而達到調節阻值大小的目的。
如圖示:
2.2 功能:電位器阻值的變化引起回路中電壓或電流的大小變化，從而改變輸出
信號的大小。
2.3 使用範圍:收音機、錄音機、CD 機、電動玩具、耳機、隨身聽、電視機、醫
療設備、搖控器、電子按摩器等。
三.電位器的種類與基本結構
3.1 電位器的種類按其基本結構與調節運動方式的不同主要分為兩大類:①旋轉
式 ; ②直滑式。
3.2 旋轉式電位器的基本結構
3.2.1 現以本公司所生產的機種16KN 為例，來說明旋轉式電位器的基本結
構，如圖示:
或。
电位器的原理电位器是一种常见的电子元件，它在电路中起着调节电阻值的作用。
电位器的原理是基于电阻的变化来实现电路参数的调节，下面我们来详细了解一下电位器的原理。
首先，电位器由一个固定电阻和一个可变电阻组成。
固定电阻通常是一根细长的导线，而可变电阻则是由一根可移动的接触片与导线相接触而构成。
当接触片在导线上移动时，可变电阻的长度会发生改变，从而改变整个电位器的电阻值。
其次，电位器的原理是基于电阻与电流、电压之间的关系。
根据欧姆定律，电阻与电流、电压成正比，即电阻值越大，通过电阻的电流就越小，而电阻两端的电压就越大。
因此，通过改变电位器的电阻值，可以实现对电路中电流和电压的调节。
另外，电位器在电路中的作用主要有两种，一种是作为电阻器使用，另一种是作为电压分压器使用。
作为电阻器使用时，电位器的电阻值可以通过旋钮或滑动片的移动来调节，从而改变电路中的电流大小。
而作为电压分压器使用时，电位器可以将输入电压分成两个不同的输出电压，这在一些需要不同电压的电路中非常有用。
此外，电位器的原理还涉及到了电位器的分线性和非分线性。
分线性电位器是指在整个调节范围内，电阻值的变化与旋钮或滑动片的移动成正比；而非分线性电位器则是指电阻值的变化与旋钮或滑动片的移动不成正比。
在实际应用中，我们需要根据具体的电路要求选择合适的电位器类型，以确保电路性能的稳定和可靠。
总之，电位器作为一种常见的电子元件，其原理基于电阻的变化来实现电路参数的调节。
通过对电位器的原理进行深入了解，我们可以更好地应用电位器在电路设计和调试中，从而更好地满足电路的需求。
希望本文对你了解电位器的原理有所帮助。
电位器的原理电位器是一种电阻器，也被称为可变电阻器。
它的原理是通过改变电位器上的滑动触点位置来改变电阻值，从而控制电路中的电流和电压。
电位器由一个固定电阻和一个可移动的滑动触点组成。
固定电阻通常是一个螺旋形或直线形的导电材料，而滑动触点则可以在固定电阻上滑动。
当滑动触点靠近电位器的一端时，电阻值减小，电流通过电位器时会增加。
相反，当滑动触点靠近电位器的另一端时，电阻值增大，电流会减小。
电位器的原理可以用一个简单的水管类比来理解。
想象一下，你有一根水管，水管上有一个活塞，你可以将活塞移动到水管的不同位置。
水管的直径代表电位器的电阻值，而活塞的位置代表电位器的滑动触点位置。
当活塞靠近水管的一端时，水流得更快，因为水管的直径较大。
相反，当活塞靠近水管的另一端时，水流得更慢，因为水管的直径较小。
在电路中，电位器通常用来调节电压或电流。
例如，当它与电源和电灯泡连接时，通过移动滑动触点，可以调节电灯的亮度。
当滑动触点靠近电源一侧时，电阻值减小，电流增加，电灯变得更亮。
相反，当滑动触点靠近电灯一侧时，电阻值增加，电流减小，电灯变暗。
除了调节电压和电流之外，电位器还可以作为测量装置。
例如，它可以用来测量电池的电压。
通过将电位器的一个端口连接到电池的正极，另一个端口连接到电池的负极，然后通过移动滑动触点，可以找到电位器上与电池电压相等的点。
通过读取电位器上的刻度，可以确定电池的电压。
电位器还可以用于校准仪器和设备。
许多仪器和设备需要精确的电阻值来正常工作。
通过使用电位器，可以调整电路中的电阻值，以使仪器或设备达到准确的工作状态。
电位器是一种通过改变滑动触点位置来改变电阻值的电阻器。
它可以用于调节电压和电流，测量电压，以及校准仪器和设备。
电位器的原理可以通过水管类比来理解，即活塞的位置决定了水流的速度，类似地，滑动触点的位置决定了电流的大小。
电位器在电子领域中具有广泛的应用，是实现电路控制和测量的重要元件。

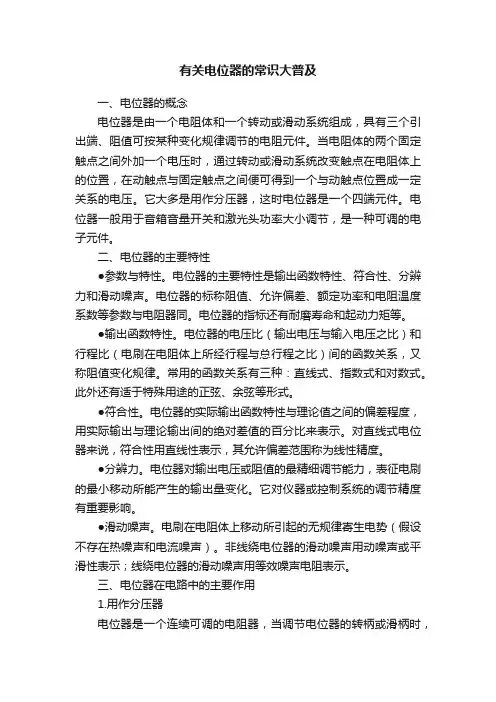

有关电位器的常识大普及一、电位器的概念电位器是由一个电阻体和一个转动或滑动系统组成，具有三个引出端、阻值可按某种变化规律调节的电阻元件。
当电阻体的两个固定触点之间外加一个电压时，通过转动或滑动系统改变触点在电阻体上的位置，在动触点与固定触点之间便可得到一个与动触点位置成一定关系的电压。
它大多是用作分压器，这时电位器是一个四端元件。
电位器一般用于音箱音量开关和激光头功率大小调节，是一种可调的电子元件。
二、电位器的主要特性●参数与特性。
电位器的主要特性是输出函数特性、符合性、分辨力和滑动噪声。
电位器的标称阻值、允许偏差、额定功率和电阻温度系数等参数与电阻器同。
电位器的指标还有耐磨寿命和起动力矩等。
●输出函数特性。
电位器的电压比（输出电压与输入电压之比）和行程比（电刷在电阻体上所经行程与总行程之比）间的函数关系，又称阻值变化规律。
常用的函数关系有三种：直线式、指数式和对数式。
此外还有适于特殊用途的正弦、余弦等形式。
●符合性。
电位器的实际输出函数特性与理论值之间的偏差程度，用实际输出与理论输出间的绝对差值的百分比来表示。
对直线式电位器来说，符合性用直线性表示，其允许偏差范围称为线性精度。
●分辨力。
电位器对输出电压或阻值的最精细调节能力，表征电刷的最小移动所能产生的输出量变化。
它对仪器或控制系统的调节精度有重要影响。
●滑动噪声。
电刷在电阻体上移动所引起的无规律寄生电势（假设不存在热噪声和电流噪声）。
非线绕电位器的滑动噪声用动噪声或平滑性表示；线绕电位器的滑动噪声用等效噪声电阻表示。
三、电位器在电路中的主要作用1.用作分压器电位器是一个连续可调的电阻器，当调节电位器的转柄或滑柄时，动触点在电阻体上滑动。
此时在电位器的输出端可获得与电位器外加电压和可动臂转角或行程成一定关系的输出电压。
2.用作变阻器电位器用作变阻器时，应把它接成两端器件，这样花电位器的行程范围内，便可获得一个平滑连续变化的电阻值。
3.用作电流控制器当电位器作为电流控制器使用时，其中一个选定的电流输出端必须是滑动触点引出端。
一文读懂之电位器知识全知道电位器是一种通用的机电元件, 在仪器仪表和各种电子设备中已获得广泛应用。
电位器是电阻值可以调节变化的电阻，是一种可调的电子元件。
它是由一个电阻体和一个转动或滑动系统组成。
当电阻体的两个固定触点之间外加一个电压时，通过转动或滑动系统改变触点在电阻体上的位置，在动触点与固定触点之间便可得到一个与动触点位置成一定关系的电压。
在家用电器和其他电子设备电路中，电位器的作用是用来分压、分流和用来作为变阻器。
常用于阻值经常调整且要求阻值稳定可靠的场合，在电路中主要通过改变阻值来调节电压和电流的大小，常用于各类需调整工作点、频率点的电子产品中。
电位器的结构电位器通常有三个引出端子，其中有两个固定端，固定端之间的阻值最大，为电位器的标称值;另一端子为活动端子，通过改变活动端子与固定端子间的位置，可以改变相应端子间的电阻值。
其典型电位器基本结构如下图所示，均由电阻体、滑动臂、转轴、外壳和焊片构成。
它有三个引出端，其中 AC 两端电阻值最大， AB 、 BC 之间的电阻值可以通过与转轴相连的簧片位置不同而加以改变。
电位器的分类从构造形式来看, 电位器可分为线绕电位器和非线绕电位器两大类：1、线绕电位器是将电阻丝绕在金属、陶瓷和塑料骨架上作为电阻元件, 具有电阻温度系数低, 电阻值稳定性好, 功率负荷性大,工作寿命长等优点。
但线绕电阻元件的主要缺陷是分辩力有一定阶梯性, 同时多圈的电阻元件的感抗会呈现随频率增加而增加, 因此高频性能差。
此外, 还存在总阻值范围窄等缺点。
2、非线绕电位器有合成膜电位器、玻璃釉电位器、导电塑料电位器等。
1)合成膜电位器是将炭黑、石墨和有机粘合剂、填充料等混合制成的浆料采用多种方法(如丝网印刷) 涂覆在基体上再经固化而制成的电阻膜作为电阻体。
合成碳膜电位器能大规模生产, 价格便宜, 调节时噪声较小, 优越的高频性能, 还具有较小的电感量和分布容量, 且工作寿命长, 很少突然发生严重损坏, 总阻值范围宽广。
电位器的工作原理与应用引言：电位器是一种常见的电子元件，用于调节电路中的电压、电流或信号强度。
它在各个领域中的应用广泛，如音频设备、仪器仪表等。
本文将介绍电位器的工作原理和常见应用。
一、电位器的基本原理1. 电位器的结构:电位器由一条导电的细丝或膜带连接的固定端和一个可滑动的触点组成。
细丝或膜带上通常有刻度，便于调节。
2. 电位器的工作原理:在电位器中，电流通过固定端，触点的位置决定了电流的路径。
通过调整触点的位置，改变了电流路径中的电阻值，从而实现了对电路中电压或电流的调节。
二、电位器的分类和应用领域1. 可变电阻型电位器:这种电位器是最常见的类型。
它的工作原理是改变触点与细丝或膜带的接触面积，从而改变电阻值。
在调试音频设备中，可变电阻型电位器用于控制音量大小，调节信号的强度。
2. 游标电位器:游标电位器是一种带有刻度的可变电阻型电位器。
它通常用于调节仪器仪表中的指针位置或数字显示。
在测量仪器和控制系统中，游标电位器可以精确调节仪表读数，提高测量的准确性。
3. 多回路电位器:多回路电位器是一种具有多个触点的电位器。
它可以同时调节多个电路中的电压或电流。
在一些复杂的电子系统中，多回路电位器常用于校准或平衡多个信号或电路。
4. 光电位器:光电位器是一种利用光敏元件进行控制的电位器。
通过感应光线的强度变化来调节电阻值。
它常用于照明控制、自动调光等应用中。
5. 传感器调节电位器:这种电位器结合了传感器和可变电阻。
通过感知外部环境参数来调节电位器的阻值。
在自动化系统中，传感器调节电位器可用于温度控制、湿度调节等。
三、电位器的优势和局限性1. 优势:电位器具有体积小、操作简单、调节精度高的优势。
它们可以适应不同的电路和环境需求，广泛应用于各个领域。
2. 局限性:电位器的使用寿命有限，容易受到灰尘、湿气和过电压的影响。
另外，电位器在高频电路中可能引起信号失真或产生噪音。
结论：电位器是一种重要的电子元件，通过调节电阻值来实现对电路中电压或电流的调节。
初三物理电位器知识点一、电位器的构造。
1. 电位器主要由电阻体和可移动的电刷组成。
- 电阻体是具有一定电阻值的元件，其材料通常为碳膜、金属膜等。
例如碳膜电位器，碳膜均匀地涂覆在基体上，它的电阻值是沿长度方向连续变化的。
- 电刷是与电阻体紧密接触的部分，它可以在电阻体上滑动，从而改变接入电路中的电阻值。
电刷一般由金属片或导电的弹性材料制成。
二、电位器的工作原理。
1. 电位器是通过改变接入电路中的电阻丝长度来改变电阻的。
- 当电刷在电阻体上滑动时，接入电路部分的电阻丝长度发生变化。
如果把电位器接入一个简单的串联电路，假设电源电压为U，电路中的电流I=(U)/(R_总)，其中R_总=R_0 + R_pot（R_0为电路中其他电阻，R_pot为电位器接入电路的电阻）。
- 当电刷向电阻体一端滑动时，R_pot增大，根据I = (U)/(R_总)，电路中的电流I减小；同时，根据U = IR，电位器两端的电压U_pot=I× R_pot，由于I减小，R_pot增大，所以U_pot的变化取决于两者的乘积。
- 反之，当电刷向电阻体另一端滑动时，R_pot减小，电路中的电流I增大，电位器两端的电压U_pot也会相应变化。
三、电位器的符号与电路图中的表示。
1. 电位器在电路图中的符号是一个长方形，在长方形的一端有一个箭头，箭头表示电刷的位置。
- 在实际的电路图中，电位器常用来调节电路中的电流、电压等物理量。
例如，在一个简单的调光电路中，电位器与灯泡串联，通过调节电位器的阻值来改变电路中的电流，从而调节灯泡的亮度。
- 当电位器与其他元件连接时，要注意连接的方式。
如果是串联，电位器阻值的变化会直接影响整个串联电路的总电阻、电流和电压分配；如果是并联，电位器阻值的变化会影响并联电路的总电阻、各支路的电流分配等。
四、电位器的应用。
1. 在音量调节中的应用。
- 在收音机、音响等设备中，电位器被广泛用于音量调节。
声音信号是一种电信号，通过改变电位器的阻值，可以改变音频放大电路的输入电压或电流，从而调节音量大小。
简单介绍
电位器是由一个电阻体和一个转动或者滑动系统组成的。
在家用电器和其他电子设备电路中，电位器的作用是用来分压，分流和用来作为变阻器。
在收音机，VCD，DVD，随身听中常用来控制音量的大小，有的兼做开关之用！电位器在电路中如作为分压器，它是一个四端电子元件，当作为变阻器使用时，它是一个两端电子元件。
电位器在电路中用字母“RP”表示。
电位器的单位
电位器的单位和电阻器一样
电位器的图形符号
电位器的主要参数
电位器的主要参数有：标称阻值，额定功率，分辨率，滑动噪声，阻值变化率，耐磨性，零位电阻，温度系数等等。
标称阻值是电位器上面标注的阻值！
额定功率是指它在直流或交流电路中，当大气压为87-107KPa，在规定的额定温度下，长期连续负荷所允许消耗的
最大功率。
分辨率也称分辨力，是指电位器在电路工作中转动时输出的电压变动量与输出电压的比值为分辨率。
滑动噪声是指当电位器在外加电压的作用下，其接触点在电阻上滑动时，产生
的电噪声称为电位器的动噪声。
动
噪声是滑动噪声的主要参数之一。
阻值变化率是指其阻值随滑动接触点旋转角度或滑动行程之间的变化关系。
(综合电子论坛。
电位器符号简介电位器是一种常用的电子元件，用于调节电阻器的阻值，以达到不同电路要求的目的。
它可用来调节电路中的电流、电压和功率，常见于各类电子设备和电路中。
在电路图中，电位器通常以特定的符号表示。
电位器的基本知识在了解电位器的符号之前，我们首先需要了解一些基本知识。
电位器的工作原理电位器通常由一个可调节的旋钮和一个电阻器组成。
旋钮用来改变电位器的阻值，从而改变电路中的电流或电压。
当旋钮在不同位置时，电位器的阻值会相应地改变。
电位器的类型根据结构和用途的不同，电位器可以分为线性电位器和非线性电位器两种类型。
•线性电位器：线性电位器的阻值随旋钮位置线性变化，即每转动一个角度，阻值变化相等。
•非线性电位器：非线性电位器的阻值随旋钮位置非线性变化，即阻值变化与旋钮位置的角度不成比例。
非线性电位器常用于需要在特定范围内微调电路参数的场合。
电位器的符号电位器的符号通常由一个直线和一个扇形组成。
↩︎上述符号中的直线表示电位器的固定连接端，而扇形表示旋钮位置。
电位器符号中的箭头表示旋钮的旋转方向。
箭头指向直线端口时，表示电压或电流由旋钮输入；箭头指向扇形时，表示电压或电流通过旋钮输出。
电位器符号可以根据具体的电路图和设计要求进行适当的修改和变化。
在某些特殊情况下，可能需要在符号中加入额外的标记或数字以表示电位器的具体参数，如阻值。
小结电位器是调节电阻值的常见电子元器件，可用于调节电路中的电流、电压和功率。
在电路图中，电位器通常以特定的符号表示。
对于线性电位器，符号由一个直线和一个扇形组成，箭头指示旋钮的旋转方向。
非线性电位器的符号也类似，但阻值随旋钮位置的变化不线性。
希望本文对你理解电位器的符号有所帮助。
如需进一步了解电位器的具体应用和用法，请参考相关的电子技术资料和文档。
