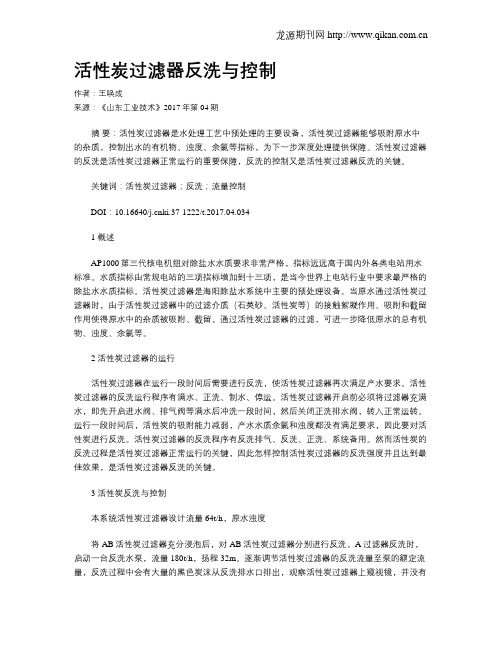

活性炭过滤器反洗与控制作者：王唤成来源：《山东工业技术》2017年第04期摘要：活性炭过滤器是水处理工艺中预处理的主要设备，活性炭过滤器能够吸附原水中的杂质，控制出水的有机物、浊度、余氯等指标，为下一步深度处理提供保障。
活性炭过滤器的反洗是活性炭过滤器正常运行的重要保障，反洗的控制又是活性炭过滤器反洗的关键。
关键词：活性炭过滤器；反洗；流量控制DOI：10.16640/ki.37-1222/t.2017.04.0341 概述AP1000第三代核电机组对除盐水水质要求非常严格，指标远远高于国内外各类电站用水标准。
水质指标由常规电站的三项指标增加到十三项，是当今世界上电站行业中要求最严格的除盐水水质指标。
活性炭过滤器是海阳除盐水系统中主要的预处理设备。
当原水通过活性炭过滤器时，由于活性炭过滤器中的过滤介质（石英砂、活性炭等）的接触絮凝作用、吸附和截留作用使得原水中的杂质被吸附、截留。
通过活性炭过滤器的过滤，可进一步降低原水的总有机物、浊度、余氯等。
2 活性炭过滤器的运行活性炭过滤器在运行一段时间后需要进行反洗，使活性炭过滤器再次满足产水要求。
活性炭过滤器的反洗运行程序有满水、正洗、制水、停运。
活性炭过滤器开启前必须将过滤器充满水，即先开启进水阀、排气阀等满水后冲洗一段时间，然后关闭正洗排水阀，转入正常运转。
运行一段时间后，活性炭的吸附能力减弱，产水水质余氯和浊度都没有满足要求，因此要对活性炭进行反洗。
活性炭过滤器的反洗程序有反洗排气、反洗、正洗、系统备用。
然而活性炭的反洗过程是活性炭过滤器正常运行的关键，因此怎样控制活性炭过滤器的反洗强度并且达到最佳效果，是活性炭过滤器反洗的关键。
3 活性炭反洗与控制本系统活性炭过滤器设计流量64t/h，原水浊度将AB活性炭过滤器充分浸泡后，对AB活性炭过滤器分别进行反洗，A过滤器反洗时，启动一台反洗水泵，流量180t/h，扬程32m。
逐渐调节活性炭过滤器的反洗流量至泵的额定流量，反洗过程中会有大量的黑色炭沫从反洗排水口排出，观察活性炭过滤器上窥视镜，并没有看到活性炭膨胀至上窥视镜高度。
活性炭杀菌操作规程一.蒸汽杀菌：（一）杀菌步骤：1.将活性炭就地控制柜面板选择开关拨到“备用”位置。
2.手动打开正冲排放阀，然后缓慢打开排气阀排水。
3.当活性炭过滤器内水排净后打开反洗排放阀，然后缓慢打开蒸汽阀，直至正冲排放管有蒸汽排出时关闭正冲排放阀，使蒸汽进入活性炭过滤器内。
4.活性炭过滤器温度缓慢上升，当温度达到90-100℃时继续注入蒸汽1个小时。
5.关闭蒸汽阀、反洗排放阀和排气阀停止通蒸汽，使活性炭过滤器自然降温。
6.当活性炭过滤器温度降到45℃以下时，进行正常的反洗和正冲。
（二）反洗步骤：1.反洗：打开反洗进水、反洗排放阀启动超滤水泵进行反洗，反洗时间20-30分钟。
2.打开进水、正冲排放阀进行正冲，关闭反洗进水、反洗排放阀，时间10分钟。
3.停止超滤水泵，关闭进水阀和正冲排放阀以备运行。
注：活性炭要选择手动反洗，不要选择自动反洗。
二.化学品杀菌：（一）杀菌步骤：1.保证超滤水箱有半箱水，按500-1000ppm浓度将过氧乙酸原液倒入超滤水箱。
2.将活性炭就地控制柜面板选择开关拨到“备用”位置。
3.手动打开正冲排放阀，然后缓慢打开排气阀排水。
4.当活性炭过滤器内水排净后打开反洗排放阀、反洗进水阀，关闭正冲排放阀和排气阀。
5.启动超滤水泵将超滤水箱500ppm过氧乙酸打到活性炭过滤器内。
6.当活性炭过滤器的反洗排放阀有水出来继续反洗三分钟后，打开正冲排放阀和进水阀再关闭反洗排放阀、反洗进水阀，正冲5分钟后停止超滤水泵并，浸泡。
浸泡时间视生产时间而定，但最低浸泡时间不能低于一小时。
7.浸泡完毕后，打开进水、正冲排放阀进行正冲，当超滤水箱达到低液位时关闭超滤水泵，运行超滤。
进行正常的反洗和正冲。
（二）反洗步骤：1.反洗：打开反洗进水、反洗排放阀启动超滤水泵进行反洗，反洗时间20分钟。
2.打开进水、正冲排放阀进行正冲，关闭反洗进水、反洗排放阀。
3.待正冲水的电导率和原水一致时，停止超滤水泵，关闭进水阀和正冲排放阀以备运行。
过滤及反冲洗实验一、实验目的1.了解过滤的原理及常用的过滤介质；2.掌握过滤的操作技能，学会选取不同过滤介质对水的杂质进行不同程度的过滤；3.学习实验室 WaterPro RO 纯水机设备及其过滤装置的结构原理；4.熟悉RO纯水机反冲洗的操作方法。
二、实验基本原理和步骤过滤的基本原理是利用过滤介质对水中的杂质进行过滤，其中流动过程中的低压气体被捕获。
2.实验步骤一、准备实验器材和过滤介质。
二、洗净实验用玻璃器皿和过滤漏斗。
三、将不同的过滤介质（如滤纸、砂子、活性炭等）装入漏斗，用样品瓶3次洗涤，将水样倒入漏斗。
注意：稀释溶液不可倒太多，掌握用量。
四、过滤完后，用样品瓶接住滤液，观察颜色和透明度等特征。
五、使用RO纯水机设备，将水倒入过滤器并开启机器，观察RO纯水机的工作状态及水的处理后的纯度。
六、学习RO纯水机的反冲洗操作方法，按照反冲洗操作方法进行操作。
三、实验操作要点1.根据实验目的选取合适的过滤介质；2.注意选用洗涤后的玻璃器皿等实验器材；3.掌握样品倒入漏斗的量，避免过量稀释。
4.注意RO纯水机的操作规范，避免操作不当。
5.观察实验操作过程中的变化，及时记录实验数据。
6.遵守实验室行规与操作规范，注意实验安全。
四、实验内容及数据分析1.不同过滤介质对水的过滤程度不同，可以根据过滤液的颜色和透明度进行初步判定。
2. RO纯水机处理后的水样性质更为纯净，适合实验室常用，可减小实验误差。
3. RO纯水机操作过程中需要进行反冲洗，以清除过滤器中的杂质和污垢，并保证机器的正常工作状态。
5.实验数据可以通过记录颜色和透明度等特征，进行初步的分析，为后续的研究奠定基础。
六、安全注意事项2.不使用过期药品和过期化学品。
3.不使用有毒化学品，避免接触到危险化学品。
4.实验操作过程中要注意的健康和生产安全，避免出现事故和伤害。
5.避免污水直接排入下水管道，应妥善处理实验废水。
7、实验总结1.通过本次实验，我们了解了过滤的基本原理和过滤介质的选择。

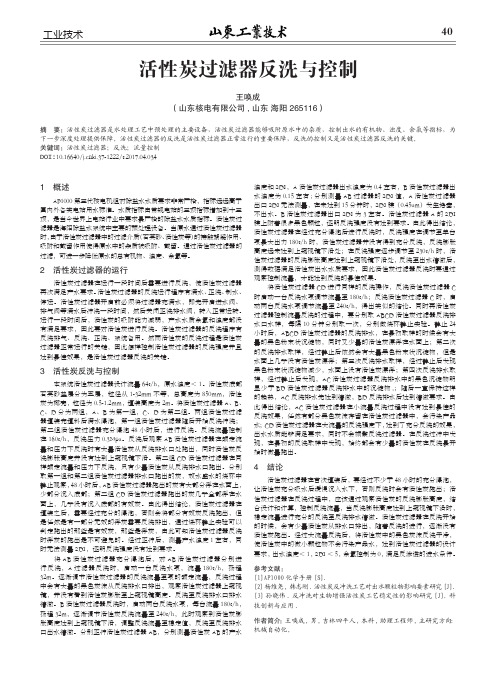

40工业技术1 概述 AP1000第三代核电机组对除盐水水质要求非常严格，指标远远高于国内外各类电站用水标准。
水质指标由常规电站的三项指标增加到十三项，是当今世界上电站行业中要求最严格的除盐水水质指标。
活性炭过滤器是海阳除盐水系统中主要的预处理设备。
当原水通过活性炭过滤器时，由于活性炭过滤器中的过滤介质（石英砂、活性炭等）的接触絮凝作用、吸附和截留作用使得原水中的杂质被吸附、截留。
通过活性炭过滤器的过滤，可进一步降低原水的总有机物、浊度、余氯等。
2 活性炭过滤器的运行 活性炭过滤器在运行一段时间后需要进行反洗，使活性炭过滤器再次满足产水要求。
活性炭过滤器的反洗运行程序有满水、正洗、制水、停运。
活性炭过滤器开启前必须将过滤器充满水，即先开启进水阀、排气阀等满水后冲洗一段时间，然后关闭正洗排水阀，转入正常运转。
运行一段时间后，活性炭的吸附能力减弱，产水水质余氯和浊度都没有满足要求，因此要对活性炭进行反洗。
活性炭过滤器的反洗程序有反洗排气、反洗、正洗、系统备用。
然而活性炭的反洗过程是活性炭过滤器正常运行的关键，因此怎样控制活性炭过滤器的反洗强度并且达到最佳效果，是活性炭过滤器反洗的关键。
3 活性炭反洗与控制 本系统活性炭过滤器设计流量64t/h，原水浊度＜1。
活性炭底部石英砂垫层分为五层，粒径从1-32mm不等，总高度为850mm，活性炭为椰壳，粒径为0.5-1.2mm，填装高度为2m。
将活性炭过滤器A、B、C、D分为两组，A、B为第一组，C、D为第二组。
两组活性炭过滤器填装完填料后满水浸泡，第一组活性炭过滤器随后开始反洗冲洗；第二组活性炭过滤器充分浸泡48小时后，进行反洗。
反洗流量控制在160t/h，反洗压力0.3Mpa。
反洗后观察AB活性炭过滤器在额定流量和压力下反洗时有大量活性炭从反洗排水口处跑出，同时活性炭反洗膨胀高度并没有达到上窥视镜下沿。
第二组CD活性炭过滤器在同样额定流量和压力下反洗，只有少量活性炭从反洗排水口跑出。
污水过滤器清理记录表
1. 概述
本记录表用于记录污水过滤器的清理情况，包括清理日期、清理人员、清理方法等信息。
清理过程有助于保持污水处理设备的正常运行和延长设备寿命。
2. 清理记录
3. 清理过程说明
3.1 2021/01/01 - 张三 - 手动清理
张三于2021年1月1日进行了污水过滤器的手动清理。
清理过程中，张三使用工具手动清除了过滤器中的污垢和杂质，确保过滤器通畅。
3.2 2021/02/15 - 王五 - 高压喷洗
王五于2021年2月15日采用高压水枪对污水过滤器进行了清洗。
高压水枪能够高效地清洗过滤器，去除附着在网孔上的污垢。
3.3 2021/03/20 - 李四 - 溶解清洁剂清洗
李四于2021年3月20日使用溶解清洁剂对污水过滤器进行了
清洗。
溶解清洁剂能够溶解污垢和有机物质，使过滤器恢复清洁。
3.4 2021/04/10 - 马六 - 机械清理
马六于2021年4月10日采用机械设备进行了污水过滤器的清理。
机械清理能够彻底去除过滤器上的污垢和杂质，保证过滤效果。
4. 结论
通过定期清理污水过滤器，并选择适当的清理方法，可以确保
过滤器的正常运行和水质处理效果。
请各位清理人员按照规定的清
理周期和方法进行清理，并记录相关信息。
地点：调压器型号：前期准备工具、配件、材料是否准备齐全是□否□个人防护用品是否准备齐全是□否□现场是否放置灭火器是□否□现场是否有专人监护是□否□实施阶段关闭过滤器前后阀门是□否□卸下过滤器下部排污阀上的丝堵，装好排污管是□否□缓慢开启排污阀。
是□否□待压力降到0.1Mpa以下时，再把排污阀全部打开。
是□否□待气流声微弱时，关闭排污阀是□否□卸下排污管，装好丝堵。
是□否□重新开启前后阀门。
是□否□如果清洗滤芯，则关闭前后阀门，打开防爆风机，并将管内压力卸掉。
是□否□开盖后取下滤芯，用汽油把滤芯清洗后晾干，清洗时要在室外。
是□否□装好滤芯，拧好滤芯盖。
是□否□置换这段管线至合格。
是□否□整理总结整理工具、清理现场，收集废物，统一处理是□否□记录保养时间、参与人员、物料消耗台帐是□否□工作量统计此次保养工作时间：月日时至月日时，合计分钟，人数：人。
作业人：主管审核：日期：日期：地点：调压器型号：前期准备工具、配件、材料是否准备齐全是□否□个人防护用品是否准备齐全是□否□现场是否放置灭火器是□否□现场是否有专人监护是□否□实施阶段关闭过滤器前后阀门是□否□卸下过滤器下部排污阀上的丝堵，装好排污管是□否□缓慢开启排污阀。
是□否□待压力降到0.1Mpa以下时，再把排污阀全部打开。
是□否□待气流声微弱时，关闭排污阀是□否□卸下排污管，装好丝堵。
是□否□重新开启前后阀门。
是□否□如果清洗滤芯，则关闭前后阀门，打开防爆风机，并将管内压力卸掉。
是□否□开盖后取下滤芯，用汽油把滤芯清洗后晾干，清洗时要在室外。
是□否□装好滤芯，拧好滤芯盖。
是□否□置换这段管线至合格。
是□否□整理总结整理工具、清理现场，收集废物，统一处理是□否□记录保养时间、参与人员、物料消耗台帐是□否□工作量统计此次保养工作时间：月日时至月日时，合计分钟，人数：人。
作业人：主管审核：日期：日期：。
过滤器反洗操作步骤20120405水处理工艺流程：•加杀菌剂加絮凝剂加还原剂加阻垢剂•↓↓↓↓•原水箱→原水泵→多介质过滤器→活性碳过滤器→精密过滤器→高压泵••清洗装置•↓→反渗透膜组→除二氧化碳器→中间水泵→混床→树脂捕捉器→除盐水箱→除盐水泵→除氧器BC-505杀菌剂（次氯酸钠）作用可以杀灭一切微生物，在水处理行业是一种高效无毒的杀菌剂，具有消毒、除异味、除生物粘泥等作用。
絮凝剂（聚合氯化铝）作用机理溶中胶体物质的强烈电中和，解产物对水中悬浮物的优良架桥吸附，溶解性物质的选择性吸附作用。
还原剂（亚硫酸钠）作用用作还原剂、防腐蚀剂、去氯剂等。
阻垢剂（MDC702）作用制碳酸钙、硫酸钙、硫酸钡、硫酸锶结垢，碳酸钙的LSI高达+3.0尚不结垢，可防止反渗透膜面结垢，能提高产水量和产水质量，降低经济成本。
制水流程开启流程：保证水源→开1#多介质排气阀→开1#多介质正洗进→开1#多介质正洗出→开1#活性炭排气阀→开1#活性炭正洗进→开1#活性炭正洗出→开反渗透进水阀→开浓排阀→开生水泵→开阻垢剂→开杀菌剂→开絮凝剂→开助凝剂→启动高压泵→关1#多介质排气→关1#活性炭排气阀→待浓排阀排5至10分钟后关闭浓排阀→开1#风机→开1#混床排气阀→开1#混床正洗进→开1#混床下排→开1#中间水泵→关1#混床排气阀→待混床排电导率小于1us/cm 时开1#混床正洗出→关闭下排送水关闭流程：开浓排阀→停中间水泵→开1#多介质排气阀→开1#活性炭排气阀→停高压泵→停生水泵→停阻垢剂→停杀菌剂→停絮凝剂→停助凝剂→关1#多介质正洗进→关1#多介质正洗出→关1#多介质排气阀→关1#活性炭正洗进→关1#活性炭正洗出→关1#活性炭排气阀→关1#混床正洗进→关1#混床正洗出→关反渗透进水阀→关浓排阀→停1#风机多介质过滤器反洗⒈反洗开启流程⑴开排气阀→开下排阀→把水放置2∕3处→关下排阀。
⑵开进气阀（电磁阀）→缓慢开启手动进气阀→使空气以介质摩擦1分钟→关手动进气阀→关进气阀（电磁阀）→关排气阀。
