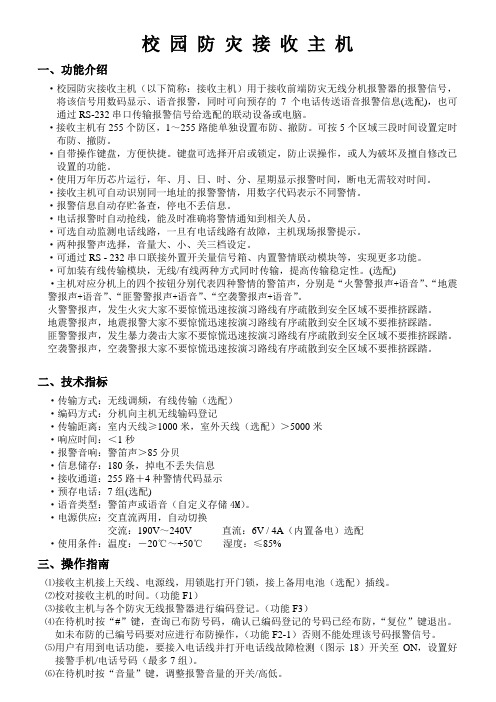

校园防灾接收主机一、功能介绍·校园防灾接收主机（以下简称：接收主机）用于接收前端防灾无线分机报警器的报警信号，将该信号用数码显示、语音报警，同时可向预存的7个电话传送语音报警信息(选配)，也可通过RS-232串口传输报警信号给选配的联动设备或电脑。
·接收主机有255个防区，1～255路能单独设置布防、撤防。
可按5个区域三段时间设置定时布防、撤防。
·自带操作键盘，方便快捷。
键盘可选择开启或锁定，防止误操作，或人为破坏及擅自修改已设置的功能。
·使用万年历芯片运行，年、月、日、时、分、星期显示报警时间，断电无需较对时间。
·接收主机可自动识别同一地址的报警警情，用数字代码表示不同警情。
·报警信息自动存贮备查，停电不丢信息。
·电话报警时自动抢线，能及时准确将警情通知到相关人员。
·可选自动监测电话线路，一旦有电话线路有故障，主机现场报警提示。
·两种报警声选择，音量大、小、关三档设定。
·可通过RS - 232串口联接外置开关量信号箱、内置警情联动模块等，实现更多功能。
·可加装有线传输模块，无线/有线两种方式同时传输，提高传输稳定性。
(选配)·主机对应分机上的四个按钮分别代表四种警情的警笛声，分别是“火警警报声+语音”、“地震警报声+语音”、“匪警警报声+语音”、“空袭警报声+语音”。
火警警报声，发生火灾大家不要惊慌迅速按演习路线有序疏散到安全区域不要推挤踩踏。
地震警报声，地震报警大家不要惊慌迅速按演习路线有序疏散到安全区域不要推挤踩踏。
匪警警报声，发生暴力袭击大家不要惊慌迅速按演习路线有序疏散到安全区域不要推挤踩踏。
空袭警报声，空袭警报大家不要惊慌迅速按演习路线有序疏散到安全区域不要推挤踩踏。
二、技术指标·传输方式：无线调频，有线传输（选配）·编码方式：分机向主机无线输码登记·传输距离：室内天线≥1000米，室外天线（选配）＞5000米·响应时间：＜1秒·报警音响：警笛声＞85分贝·信息储存：180条，掉电不丢失信息·接收通道：255路＋4种警情代码显示·预存电话：7组(选配)·语音类型：警笛声或语音（自定义存储4M）。
消防设备操作流程说明一、消防主机操作1、信息查询及复位操作: 主机功能键有火警、故障、监管、复位、其他事件等，按功能键查询具体事件信息及对主机复位。
如报故障、火警等按主机右侧第四个键确认。
2、消防主机控制模块操作：按下主菜单键→按下编程/改变状态键→输入密码“0”→按下接受键→按下改变状态菜单键→按下输出开启/关闭键→输入控制模块相对应的地址码→按下ACCEPT（确认）键，（BACK为返回键）。
注意: 发生接地故障时，拔掉主机内相应的回路线（各回路线标已做好）。
如果副回路板不好拔掉，可在模块箱内，把相应的隔离模块下口线拆掉。
（模块下面的那一组，接线端子为3、4）。
二、CRT及联动控制台操作1、CRT系统操作：（1）事件查询：通过①查看→记录管理器②事件计数器→查看故障监管数量③画面查询→查找各楼层画面（2）设备隔离和激活：点准画面上的设备→右击鼠标→隔离点。
点准被隔离的设备→右击鼠标→激活点。
（3）确认、消音、复归：单击此处进行确认、复位操作。
（4）控制模块输出：选择管理→网络操作→主机→回路→模块号→强制启动。
（停止输出时，→强制关闭）。
注意：1、CRT电脑的开机密码为 8119 。
2、当点击确认、复位不能用时，登录用户 Admin，密码：Admin，然后退出，重新登录中控用户。
2、联动控制台操作（1）手/自动转换：用钥匙将转换开关拨到自动位置。
（2）消防泵和风机的启动：用钥匙将转换开关拨成横“一”字，然后将手把开关往上拨。
关闭时往下拨。
注意：此转换开关，在未确认火灾发生时，切勿使用。
三、消防广播和电话操作1、应急广播：按下放音键→按下正常检查键（左工作灯亮）→按下切换键（左灯亮）→在左侧数字键按下相对应的楼层数字→打开相对应的功放机的主电开关至ON→选择音量调节钮选择音量→使用光盘即按下播放键“▲”。
2、电话：查看话1上面显示编号→右侧按键按下相应数字→按下印有“通”按键；即可通话。
注意：广播播放时，不要同时播放整栋楼的广播，功放盘带不动。
xx药业（xx）有限公司厂房及厂房A消防系统操作说明书广东xx消防工程有限公司x x年三月(仅供参考使用)目录A．自动喷淋系统 (3)1、自动喷淋系统简介 (3)2、分布情况 (3)3、系统操作说明 (4)4、自动喷淋系统之一般重组系统操作 (5)5、湿式报警阀组之操作说明 (6)6、自动喷淋水泵启动控制屏 (7)7、自动喷淋系统之保养程序 (11)8、自动喷淋系统动作方框图 (12)8、自动喷淋系统系统图 (13)B．室内消火栓系统 (14)1．室内消火栓简介 (14)2．分布情况 (14)3．系统操作说明 (15)4．室内消火栓系统之重组系统操作 (16)5．消火栓水泵起动控制屏 (16)6．室内消火栓系统之保养程序 (19)7．室内消火栓系统动作方框图 (20)8．室内消火栓系统系统图 (21)C．室外消火栓系统 (22)1．室外消火栓系统简介 (22)2．分布情况 (22)3．系统操作说明 (22)4．室外消火栓系统之重组系统操作 (22)5．室外消火栓系统之保养程序 (23)D．火灾自动报警及联动控制系统 (24)1. 火灾自动报警及联动控制系统简介 (24)2.系统分布情况 (24)3.系统操作说明 (25)5.自动报警系统之保养程序 (27)6.自动报警/联动系统流程示意图 (28)7.自动报警/联动系统图 (29)E．消防火灾紧急事故广播系统 (30)1．消防火灾事故广播系统简介 (30)2．分布情况 (30)3．系统操作说明 (30)4、消防火灾紧急事故广播系统动作方框图 (31)F．消防排烟系统 (32)1. 消防排烟系统消防简介 (32)2. 分布情况 (32)3. 系统操作说明 (32)4、风机启动控制屏 (33)5、防排烟系统之保养程序 (36)6、消防排烟系统流程示意图 (37)7、消防排烟系统图 (38)G．防火卷帘设备 (39)1. 防火卷帘设备简介 (39)2. 分布情况 (39)3. 系统操作说明 (39)4. 防火卷帘设备之保养程序 (41)5. 防火卷帘设备控制流程示意图 (42)H.S型热熔胶气体灭火系统 (43)1. S热气溶胶灭火系统简介 (43)2.系统分布情况 (43)3.系统操作说明 (43)4.气体灭火系统图 (45)I．灭火器设备 (46)1. 灭火器设备简介 (46)2. 手提式干粉灭火器操作说明 (46)A．自动喷淋系统1、自动喷淋系统简介**68度普通上喷头：6168个**68度普通下喷头：62个**直径150毫米湿式报警阀：9套**水流指示器：直径150毫米: 19套**水流指示器：直径100毫米: 1套**水流指示器：直径80毫米: 1套**喷淋水泵接合器：2套**喷淋泵：2台**喷淋稳压泵组：1组2、分布情况2.1本设计为xx药业（xx）有限公司厂房及厂房A提供一个全覆盖之自动喷淋系统，保护点为厂房及厂房A。
H SERIES火灾自动报警系统产品手册重要说明：本手册为通用版本，其中展示的产品信息仅供参考，不构成具体的承诺或者保证。
我们持之以恒地追求改进产品技术、提高产品性能，为此我们保留不经通知而对相关产品配置功能以及技术信息进行更新调整的权利。
另外，本手册中对系统性能的描述仅适用于通常情形。
由于现实中，实地环境可能存在各种无法预知的特别情况，因此相关产品性能的实现，将有赖于专业的调查分析以及设计规划。
敬请垂询400 612 0119，我们将非常乐意为您提供专业建议。
400 612 0119（印刷时间： Kidde 2019©Kidde与UTCKidde隶属于联合技术环境、控制与安防（UTC Climate, Controls &Security）, 是公司核心的消防业务板块之一。
Kidde ® 与 UTC旗下的Edwards™、 Chubb ®、GST ®、Marioff®、SENJE ®、Lenel ®、Interlogix ® 及 Onity™ 等国内外知名消防安防品牌一道，延续创新历史，让世界更加安全。
联合技术公司（United Technologies，简称UTC）是一家具有丰富创新发明史的全球性企业，总部位于美国康涅狄格州的法明顿市。
旗下包括联合技术环境、控制与安防、奥的斯电梯、普惠发动机及联合技术航空系统，为世界各地的航空航天工业和建筑内部系统等领域提供广泛的高科技产品和服务。
Kidde与GST为响应UTC全球资源整合产品本土化战略，海湾将Kidde®这个全球知名的消防品牌引入中国市场，进一步深耕中国市场，更好地服务于中国市场。
Kidde®利用自身的品牌优势，结合先进的产品设计理念和严谨的质量管控体系，再加上海湾公司特有的渠道优势和覆盖全国的服务网络，新的H系列高端自动报警系列产品，将有效弥补国际品牌服务网络不足的缺点，为国内客户提供更完善、更有效和更优质的服务。
...前言JB-QG-GST5000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-93《火灾报警控制器通用技术条件》和GB16806－1997《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制器。
本控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力，最大容量为4840个总线制报警联动控制点。
GST5000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
本手册应由专人负责，妥善保管，以备日后查用。
目录第一部分 .................................................................................................................................................................... 概述 (4)第一章公司简介 (5)第二章JB-QG-GST5000火灾报警控制器(联动型)简介 (6)第二部分 ............................................................................................................................................ 结构.安装.调试 (7)第三章JB-QG-GST5000控制器结构及配置说明 (8)3.1控制器结构及配置方式概述 (8)3.2JB-QG-GST5000控制器主机结构说明 (8)3.2.1 按键及面板设置说明 (8)3.2.2 控制器主机内部结构说明 (9)3.364路手动消防启动盘结构说明 (11)3.3.1 面板结构说明 (11)3.3.2 内部结构说明 (11)3.4LD-D02智能电源盘结构说明 (11)3.5LD-KZ08多线制控制盘结构说明 (12)3.5.1 控制盘外观说明 (12)3.5.2 控制盘背面结构及接线端子说明 (13)3.6控制器主电源盒端子说明 (13)3.7控制器典型配置及内部结构说明 (13)3.7.1 典型配置外观示意 (14)3.7.2 内部结构及连接线示意 (14)3.7.3 控制器对外接线端子说明 (15)第四章安装与调试 (16)4.1开箱检查 (16)4.2机柜的安装条件及方式 (17)4.3开机检查 (17)4.4外部设备检查 (17)4.5接线和设置 (17)4.6调试 (17)第三部分系统应用 (18)第五章一般性用户使用说明 (19)5.1开机、关机与自检 (19)5.2键盘操作前准备 (20)5.2.1 键盘的命令功能和字符功能 (20)5.2.2 数据输入的一般方法 (20)5.2.3 信息查看操作的一般方法 (21)5.3键盘解锁和锁键盘 (21)5.3.1 键盘解锁 (21)5.3.2 锁键 (21)5.4注册信息检查 (22)5.4.1 检查系统配置 (22)5.4.2 检查回路配置 (22)5.4.3 检查设备信息 (23)5.5.1 信息显示 (25)5.5.2 查看运行记录 (27)5.5.3 信息的打印 (27)5.6消音 (27)5.7火警及故障的处理 (28)5.7.1 故障的一般处理方法 (28)5.7.2 火警的一般处理方法 (28)5.8设备的隔离与取消隔离 (28)5.8.1 设备隔离 (28)5.8.2 取消隔离 (29)5.9总线制被控设备的手动启动与停动操作 (29)5.9.1 对外部设备进行手动启动操作的条件 (29)5.9.2 利用主机键盘进行的被控设备启动/停动操作 (29)5.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (30)5.10总线制被控设备的自动联动控制 (30)5.10.1 实现自动联动的条件 (30)5.10.2 自动联动逻辑的实现 (30)5.11气体灭火设备的启动和停止控制 (30)5.11.1 气体灭火设备的启动条件 (30)5.11.2 气体灭火设备的手动启动控制 (30)5.11.3 气体灭火设备的自动联动控制 (31)5.11.4 气体灭火设备的紧急停动控制 (32)5.12清除功能 (32)6.6启动方式设置 (32)6.7气体喷洒允许控制设置设备 (33)第四部分更进一步的说明 (33)第七章LD-KZ08多线制控制盘操作使用说明 (34)7.1多线制控制盘功能设定 (34)7.2操作使用说明 (35)7.3与LD-302B切换模块接线说明 (35)7.4多线制联动控制盘控制应用举例 (36)第八章与CRT显示系统和远程监控网络的连接 (37)8.1与CRT显示系统的连接和相关设置 (37)8.1.1连接 (37)8.1.2 地址设置 (37)8.2与远程监控网络相关设置 (38)第五部分用户须知 (39)第十章故障处理和定期检查 (39)10.1一般性故障处理 (39)10.2定期检查和更换 (40)第十一章注意事项 (43)附录一技术指标 (44)附录二设备类型表 (45)附录三标准汉字码表 (46)附录五调试表格 (52)附录六整机内部接线示意图 (53)JB-QG-GST5000火灾报警控制器（联动型）第一部分概述公司简介JB-QG-GST5000火灾报警控制器（联动型）简介第一章公司简介海湾安全技术（集团）有限公司是专业从事楼宇自动化控制系统、火灾自动报警和消防联动控制系统及相关技术产品开发、生产、销售和工程服务的高科技企业，技术力量雄厚，检测手段齐全，管理体制严格，产品技术水平和产量居全国同行业前列。
精心整理消防自动报警/联动系统操作说明第一部分：值班人员操作指南一、系统简介：请与海湾公司技术服务部联系。
打开备电开关作用：平时给备电充电，交流掉电时备电自动投入使系统保持正常工作。
２、开机时注意事项：１）主电是否正常（交流电压显示不在187V-242ｖ之间、主电故障指示灯亮或设备报主电故障）；２）备电是否正常（备电故障指示灯亮或设备报备电故障）；３）电源盘（箱）电压输出是否正常（正常在２4－２7ｖ之间）；４）各个指示灯、数码管、液晶屏是否正常点亮，声音是否正常；５）是否显示总线故障，如显示表示总线短路，应立刻关机，待排除线路故障后再开机。
３、控制器开机时的正常显示过程：消防自动报警/联动系统操作说明（V1.2 03.10）依次点亮指示灯、数码管，液晶屏，显示各种信息，并顺序发出各种声音（火警、故障、动作等声音），然后检测总线和通讯线上所连接的设备。
4、开机后注意事项：1）查看时间、日期显示是否准确，如不准确，调整时间、日期；机）。
值班人员首先应拨打119，然后通知上级领导(组织人员疏散和灭火工作)，并迅速手动启动相应的联动设备（如广播、消防泵、排烟机、正压送风机、电梯、防火阀、送风阀、排烟阀等），如时间紧迫，应将联动控制器设为自动状态，自动启动相应的联动设备。
如火势很难控制，可启动防火卷帘门隔离着火区。
2）没有火情：考察是否由周围环境因素（水蒸气、油烟、潮湿、灰尘等）造成探测器误报警。
是，则将报警点隔离，待环境恢复正常后，取消隔离。
不是或不能确定的，反复按控制器清除键，如仍报警，则将报警点隔离，然后及时更换或通知施工单位或厂家维修．控制器操作简要说明1、GST200型主机1）出现火警信息时：按“消音”键，然后确认现场是否有火情，如有火情按预定方案灭火，如无火情确认误报原因（手钮报警可用钥匙手动恢复）并记录。
如不能独立处理，可暂时隔离设备，并及时与安装公司或海湾公司联系。
设备屏蔽：按下“屏蔽”键，然后输入需要屏蔽设备的用户编码、设备类型，按“确认”键存储。
制造厂：北京恒业世纪科技股份有限公司地址：北京市丰台区西罗园南里甲35号电话：0传真：0邮编：100068网址：版本号：0805——产品使用前请详细阅读使用说明书————产品变更不影响使用时不另行说明——HY2711E多线消防电话总机——使用说明书北京恒业世纪电气技术有限公司2008年05月26日目录一系统概述 (1)二主要参数 (1)三系统构成、原理及应用 (2)四外形及面板说明 (4)五使用及操作 (6)六异常情况处理与维护 (17)七注意事项 (19)一产品概述HY2711E多线消防电话系统是消防专用通讯设备，系统由HY2712D消防电话分机、HY2714D消防电话插孔、HY2713手提分机、外供的DC24V直流电源及24V备用电池共同构成。
该系统具有以下性能特点：1．1总机最多可配接40路分机，每路分机有独立的两根通话线。
总机按容量分为8、16、24、32、40路不同型号产品。
1．2系统实时自动巡检，对每路通话线路实时监测，发现断路或短路故障及时报警。
当有分机摘机呼叫，总机最多在1秒之内做出呼叫反应。
1．3总机采用液晶汉字图形显示，通过显示汉字菜单及汉字提示信息，非常直观的显示了各种功能操作及通话呼叫状态，使用非常便利。
1．4 总机中使用了一片大容量的FLASH存储器，可以存储9小时以上的通话录音，及500条呼叫通话记录，能准确记录每部分机呼叫、通话发生的时间、类型及通话内容。
二技术规格规格型号8门16门24门32门40门HY2711E/8HY2711E/16HY2711E/24HY2711E/32HY2711E/40主要参数电源：直流24V±10%,最大工作电流约0.5A线路电阻（包括导线电阻和连接点接触电阻）最大不超过70欧姆总机容量：最多40部分机线路长度：最大1500米分机耗电：监视电流〈；通话电流〈 30mA话音频率范围：300～3400Hz话音传输损耗：〈 5dB外形结构：采用3U标准上架式结构尺寸和重量宽度：482.6mm高度：132.5mm(3U标准)厚度：225.0mm重量：7.0kg工作环境环境温度：-10～55℃相对湿度：≤95%三系统构成、原理及应用3．1 系统构成HY2711E多线消防电话系统由HY2711E消防电话总机、HY5718呼叫操作盘、 HY2712D消防电话分机、HY2714D消防电话插孔、HY2713手提电话分机等组成。
这些部件按图互相连接在一起。
系统需要外部直流电源提供DC24V电压，所需电源容量为DC24V/1A。
3．2 系统工作原理HY2711E多线消防电话总机的原理结构框图如下：图 HY2711E原理结构框图系统由中央控制单元（包括：系统软件、CPU及译码电路等）进行总体控制。
由面板的液晶显示屏、指示灯及按键等构成使用操作界面。
由录音放音电路、音频放大电路及喇叭构成了音频的录音放音处理。
8路多线电话接口电路控制了8路电话的呼叫、通话，并对线路的断路、短路状态进行监测。
一旦检测到分机呼叫或线路故障，CPU立即将相关信息送到液晶显示屏显示，并通过按键接收用户各种操作，通过录音电路录音并将录音数据存入FLASH存储器。
3．3 系统应用3．3．1 现场布线七注意事项本设备属精密电子产品，需专人管理，严禁他人随意触动。
设备投入使用前应确保“机壳地”与大地相连。
发现异常故障请按第节内容进行处理。
若不能解决，应通知我公司技术服务部。
用户不得自行拆开或维修，否则后果自负。
14分钟，或已经录满时，屏幕就显示“录音存储不足”告警，同时喇叭发出报警声，报警声可按【消音】键消音，消音后消音灯亮。
该告警将一直持续下去，红色“录音满”指示灯也一直保持亮，直到人工操作【录音删除】功能，删除了已录满的存储区，腾出一部分存储空间后，告警才恢复正常，红色“录音满”指示灯灭。
在实际使用中，系统管理员应注意维护好录音存储，及时删除过期的录音内容，保证系统始终有一个空的存储区，这样就能保证后面正常的通话录音。
故障报警处理故障报警界面见图6-1。
图6-1说明：“分机：”后面显示故障分机号及故障种类。
故障种类有“线路断开”和“线路短路”。
“总：”后面显示故障分机总数和序号。
当故障发生时，总机即显示故障报警界面，不同故障就在相应位置显示，同时故障灯亮，故障声响，可按【消音】键消音，消音后消音灯亮，当有新故障发生时，故障声重起。
按【复位】键，要求输入密码，密码正确则系统恢复正常。
如果实际故障点没有排除，复位后故障还要重新报出。
在故障报警时，可以按【确认/放音】键，再输入正确密码，进入到主菜单操作。
出现故障后，管理人员应该按报警显示的内容进行处理。
如果是线路断开故障，首先检查线路，如果线路正常，很可能是分机损坏，需更换分机。
确定是线路断开或短路时，就要查出线路故障点，予以排除。
保养与维护设备的维护需由专业工作人员进行，并定期检查设备的各项功能，确保本设备始终处于正常的运行状态。
操作人员应认真阅读本说明书，按说明书的内容进行操作，以保证设备的安全和寿命。
由于电话系统中，线路传输的话音信号是小幅度的模拟信号，极易受到空间辐射干扰、报警系统、广播系统等信号干扰，所以现场布线时，电话系统的穿线管道应独立敷设，不要同报警系统、广播系统等线路同管穿线，这样可以保证清晰的话音质量。
系统布线所采用的导线宜选用截面积不小于1.0mm2的双色双绞线，如果采用了屏蔽线，应该将所有路的屏蔽层线连接到“机壳地E”端。
布线长度从电话总机至最远端的分机，线长不要超过1500米，线路电阻（包括导线电阻和连接点接触电阻）最大不超过70欧姆。
图 HY2711E多线消防电话系统构成图3．3．2 接线图中，5个航空插座每个插座接入8部电话分机，最多可接入40部电话分机。
设备出厂时，已经为每个插座配接好了插头和连线，这些连线每两根同样颜色对应着一路输出，共有8种颜色对应了8路输出。
在设备后面板上已经标明了颜色和路数的对应关系。
接线时按不同颜色接入不同路数即可。
“电源DC24V和机壳E”连接外部直流电源和保护地。
“接呼叫操作盘”插座是16芯排线插座（预留）。
背面端子接线图图 HY2711E消防电话总机后面板示意图3．3．3 现场调试现场安装的所有HY2712D 电话分机和HY2714D 电话插孔，都必须通过总机的“设置在线分机”功能（详见本说明的节），一一登录到电话总机中，未登录的部位，总机就不对其进行监视。
在现场安装及总机设置全部完成后，系统就应该正常运行。
开机后，如果有任何不正常情况（如接线错误、设置错误等），总机都会有所反应，报分机故障或线路故障等。
在排除了所有问题后，系统即可正常稳定运行。
四 外形及面板说明4．1 外形HY2711E 消防电话总机的外形是标准3U 上柜式结构，外形尺寸及面板整体布置见图。
面板上有电话手柄和操作显示区。
操作显示区内包含液晶显示屏、指示灯、功能键和数字键。
操作显示区的放大图见图。
4．2 面板按键指示灯介绍操作显示区内，各指示灯说明见表4-1。
功能键和数字键说明见表4-2 表4-1：面板指示灯说明表4-2 面板按键说明 查询循环显示的分机号。
按【▲】键或【▼】键分别是向前或向后逐个查询，每按一下向前或向后显示一个，如果停止操作10秒钟，那么又重新回到自动循环显示方式。
5.3.7 关于【接通】键 和 【挂断】键【接通】键可以作为呼出使用，也可作为呼入接听使用。
如果在输入了一个分机号后，按【接通】键，则根据这个分机的当前状态会有相应的动作：当前是正常状态的分机就呼出，当前是呼入状态的分机就接听，其它状态则无动作。
如果没有输入分机号，而直接按【接通】键，则只可能是接听呼入分机，此时，如果呼入的分机不止一个，那么接听的是正在显示的呼入分机号。
【挂断】键可中止呼出、呼入、通话中的任何一种状态。
如果在输入了一个分机号后， 按【挂断】键，则根据这个分机的当前状态会有相应的动作：当前是呼出状态的分机就取消呼出，当前是呼入状态的分机就拒接呼入，当前是通话状态的分机就结束通话。
如果没有输入分机号，而直接按【挂断】键，则如果当前存在有两种或两种以上的状态时，挂断的先后顺序为：先呼出，再呼入，最后通话。
例如：现在有一个呼出，有一个呼入，还有一个通话，这时如果按【挂断】键，则第一次按，就取消呼出，第二次按，就拒绝呼入，第三次按，就挂断通话。
关机关机应该在通话结束，系统恢复正常后。
尤其是在通话时，录音电路正在启动工作，还有很多录音数据没有存储到FLASH 存储器中，如果这时关机就会丢失本次录音数据。
六 异常情况处理与维护录音存储不足告警先说明一下录音的存储方式。
在通话时，本设备会自动启动录音功能，录制的音频信息都存储在一片大容量的FLASH 存储器上，总共可以存储9小时20分钟的录音时长。
系统对录音信息采用区、页、段的管理方法：即是整个存储空间共分4个区，16页，每页下存若干段(最多可以有999段，每次通话录音形成一段)。
第1区由1-4页组成，第2区由5-8页组成，第3区由9-12页组成，第4区由13-16页组成。
从录音时长上来说，每个区可以存储2小时20分钟，每个页可以存储35分钟。
当然这个时长不是绝对精确的，第1区要少30秒左右，第4区要少2分钟左右，这是因为FLASH 存储器上还存有其它的数据占用了少量的空间。
在通话录音期间，如果系统监测到录音存储空间还剩下不足14分钟时，就在通话呼叫画面的下方，显示 “录音存储不足”提示，同时红色“录音满”指示灯亮，但录音继续进行；如果系统监测到录音存储空间满时，就在下方显示“存储满录音停止”提示，红色“录音满”指示灯一直亮，录音停止。
在呼叫通话结束后，系统恢复正常。
如果红色“录音满”指示灯亮，录音存储还剩下不足分机摘机，总机显示为呼入。
这时，屏幕显示通话呼叫界面，喇叭发呼叫声，呼叫灯闪亮，按“消音”键可消除呼叫声。
接听呼入，有两种方法：1.输入呼入的分机号，再按【接通】键即可接听该分机；注：如果输入的不是呼入的分机号，则该操作就变成了呼出操作。
2.直接按【接通】键接听。
如果这时只有一个分机呼入，直接按【接通】键接听的就是该分机；如果有多个分机呼入，则呼入的分机号在自动轮流循环显示，这时直接按【接通】键接听的是正在显示的呼入分机。
另外，如果只有一个分机呼入，则总机摘机也可接听呼入的分机。
拒接呼入，按【挂断】键，这时分机中发出忙音，表明总机不允许其呼入；若存在多个分机呼入，按【挂断】键拒接的是显示屏上正在显示的分机号。
如果先输入呼入的分机号，再按【挂断】键，则立即挂断该分机。
5.3.3通话主机和分机一方呼叫，另一方接听后，即进入通话。
通话时，通话指示灯亮，同时录音开启，“录音”指示灯亮。
要挂断通话的分机，输入该分机号，再按【挂断】键挂断；5.3.4挂机挂机就是将电话手柄放置到总机面板的手柄盒中。
