EI-2000G 型火灾报警控制器联动型安装使用说明书蚌埠依爱消防电子有限责任公司EI–2000G 型火灾报警控制器联动型安装使用说明书v3.0 1/19 在使用本控制器前，请认真阅读以下全部内容，特别是接线说明和有关注意事项，若有不明确的地方，可直接与本公司联系。

第一章概述EI-2000G 型火灾报警控制器（联动型）集火灾报警、联动控制、防盗报警和可燃气报警等多种功能于一体，满足GB4717-93、GB16806-1997 国标的要求，是面向二十一世纪的综合型安防报警设备，可适用于各类大、中型消防工程。

该产品主要采用可编程逻辑器件、多CPU 并行处理、ARCNET 网络、线性空间、数字总线、多点检测等技术和多任务实时操作系统，并采用VME 插板和模块化结构使整个系统功耗低，抗干扰、抗振动能力强，工作可靠、性能稳定、误报率低且扩展灵活、维护方便；采用大屏幕液晶及全汉字显示方便用户操作、使用。

第二章主要技术指标1. 交流电源交流输入电压：220V±1015 50Hz±1。

交流输入功率：≤240W。

2．备用电源：DC24V 18Ah 全密封免维护蓄电池。

3. 使用环境温度：0℃～40℃；相对湿度：≤95 40℃。

4. 回路容量：≤200 个编址点。

5. 总容量：≤4000 个编址点。

6. 直接输出接点数量：16 个；接点容量：DC24V，0.3A。

7．联动控按键数量：≤832 个。

8. 内部继电器触点容量：DC24V，0.5A。

9. 总线长度：≤1500 米。

10．外形尺寸：540×450×1800 第三章主要功能和技术特点一、主要功能1．火灾报警功能：能通过两总线挂接本公司生产的各类探测器、输入模块、手动报警按钮等火灾触发部件和火灾显示盘、隔离器等。

火警时，液晶和数码管显示火灾发生时间、火警总数以及报警部件的地址、安装位置和部件类型等信息。

2．联动控制功能：能通过四总线（包括24V 电源线）挂接本公司生产的各类输入输出模块，根据报警信息以灵活多样的方式控制各类消防设备。

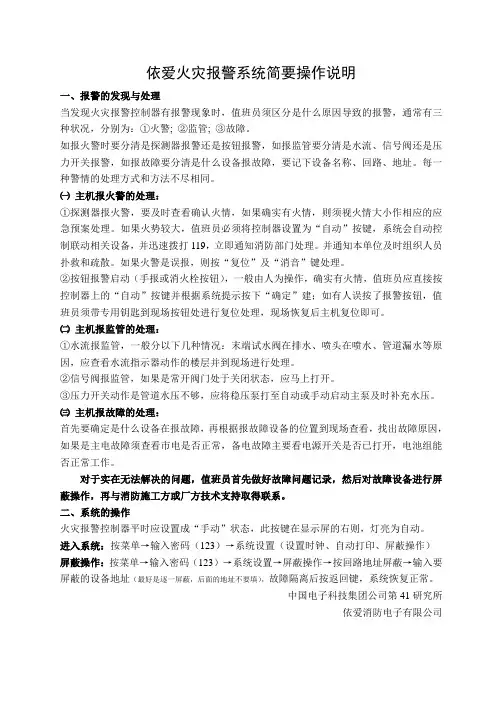

依爱火灾报警系统简要操作说明一、报警的发现与处理当发现火灾报警控制器有报警现象时，值班员须区分是什么原因导致的报警，通常有三种状况，分别为：①火警; ②监管; ③故障。

如报火警时要分清是探测器报警还是按钮报警，如报监管要分清是水流、信号阀还是压力开关报警，如报故障要分清是什么设备报故障，要记下设备名称、回路、地址。

每一种警情的处理方式和方法不尽相同。

㈠主机报火警的处理：①探测器报火警，要及时查看确认火情，如果确实有火情，则须视火情大小作相应的应急预案处理。

如果火势较大，值班员必须将控制器设置为“自动”按键，系统会自动控制联动相关设备，并迅速拨打119，立即通知消防部门处理。

并通知本单位及时组织人员扑救和疏散。

如果火警是误报，则按“复位”及“消音”键处理。

②按钮报警启动（手报或消火栓按钮），一般由人为操作，确实有火情，值班员应直接按控制器上的“自动”按键并根据系统提示按下“确定”建；如有人误按了报警按钮，值班员须带专用钥匙到现场按钮处进行复位处理，现场恢复后主机复位即可。

㈡主机报监管的处理：①水流报监管，一般分以下几种情况：末端试水阀在排水、喷头在喷水、管道漏水等原因，应查看水流指示器动作的楼层并到现场进行处理。

②信号阀报监管，如果是常开阀门处于关闭状态，应马上打开。

③压力开关动作是管道水压不够，应将稳压泵打至自动或手动启动主泵及时补充水压。

㈢主机报故障的处理：首先要确定是什么设备在报故障，再根据报故障设备的位置到现场查看，找出故障原因，如果是主电故障须查看市电是否正常，备电故障主要看电源开关是否已打开，电池组能否正常工作。

对于实在无法解决的问题，值班员首先做好故障问题记录，然后对故障设备进行屏蔽操作，再与消防施工方或厂方技术支持取得联系。

二、系统的操作火灾报警控制器平时应设置成“手动”状态，此按键在显示屏的右则，灯亮为自动。

进入系统：按菜单→输入密码（123）→系统设置（设置时钟、自动打印、屏蔽操作）屏蔽操作：按菜单→输入密码（123）→系统设置→屏蔽操作→按回路地址屏蔽→输入要屏蔽的设备地址（最好是逐一屏蔽，后面的地址不要填），故障隔离后按返回键，系统恢复正常。

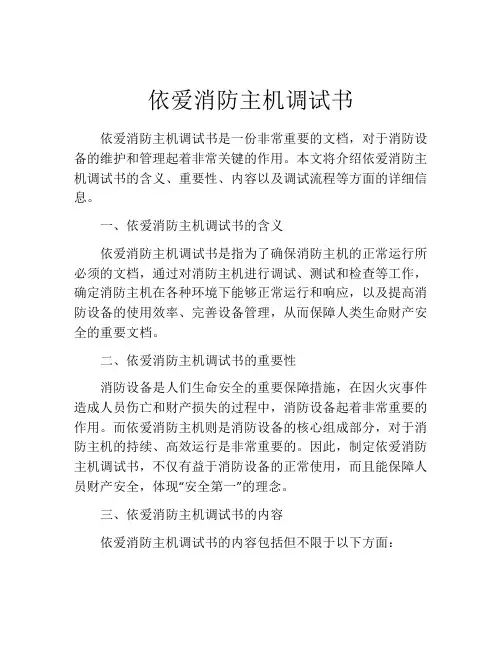

依爱消防主机调试书依爱消防主机调试书是一份非常重要的文档，对于消防设备的维护和管理起着非常关键的作用。

本文将介绍依爱消防主机调试书的含义、重要性、内容以及调试流程等方面的详细信息。

一、依爱消防主机调试书的含义依爱消防主机调试书是指为了确保消防主机的正常运行所必须的文档，通过对消防主机进行调试、测试和检查等工作，确定消防主机在各种环境下能够正常运行和响应，以及提高消防设备的使用效率、完善设备管理，从而保障人类生命财产安全的重要文档。

二、依爱消防主机调试书的重要性消防设备是人们生命安全的重要保障措施，在因火灾事件造成人员伤亡和财产损失的过程中，消防设备起着非常重要的作用。

而依爱消防主机则是消防设备的核心组成部分，对于消防主机的持续、高效运行是非常重要的。

因此，制定依爱消防主机调试书，不仅有益于消防设备的正常使用，而且能保障人员财产安全，体现“安全第一”的理念。

三、依爱消防主机调试书的内容依爱消防主机调试书的内容包括但不限于以下方面：1. 消防主机的基本信息，例如品牌、型号、安装位置等信息，以及负责人员联系方式等。

2. 消防主机的特殊功能，例如独立声光报警、火灾自动报警、可编程控制等功能的介绍。

3. 消防主机的技术参数，例如电源、通信、传感器等参数的详细说明。

4. 消防主机的保养和维修方法，例如保养周期、检查方法、故障排除以及维护费用等方面的说明。

5. 调试流程，例如对系统进行直观基准测试，测试输入输出信号、检测传感器、测试报警器、技术参数测试等步骤的流程。

6. 调试记录，例如记录每一步操作的状态，包括对设备的检测、测试和检查等工作，以确保消防主机的完整性和完善度。

四、依爱消防主机调试书的调试流程1.系统基准测试：检查系统的基本工况。

如通电取电情况：接上220V电源，检查继电器是否正常，了解全系统的工作情况，包括主机CPU、存储器、EEPROM、的工作情况。

2.输入输出信号测试：测试所有输入和输出通道的工作状态，以确定信号输入输出状态的准确性，以及测试开关电路是否正常，以及继电器的转换是否正常。

火灾报警系统能否长期稳定地运行，取决于产品可靠的质量、规范的安装、全面的调试、定期的测试以及适时的维护，缺一不可！在实际工程中，常因布线不规范、部件安装不正确或其它原因造成系统运行不正常，甚至不能顺利通过验收，给工程安装公司和使用单位造成一定的损失，也对设备供应单位的声誉造成一定的影响。

为了提高广大工程技术人员和现场施工人员排查解决故障的能力，我们专门组织具有多年工程实践经验的专业技术人员对施工、调试过程中的常见问题及解决办法进行整理，汇编成册，供大家学习、参考，希望能对大家的安装、调试、维护工作起到一定的指导作用。

本手册内容主要包括消防系统的布线、部件安装、调试、常见故障排查、工程案例及附录等，具有较强的针对性和实用性。

本手册在编写过程中得到了公司领导的大力支持，得到了技术部门和工程服务部门的全力配合，在此一并表示感谢。

本手册内容虽经反复推敲、认真校对，但仍难免有疏漏和不妥之处，欢迎大家提出宝贵意见和建议，以便今后修正。

第一章布线及常用部件接线简图第一章布线为保证系统安全、稳定、可靠地运行，必须选择合适的导线并正确安装，使用的导线要符合电气要求和安全要求，接线应牢固可靠，接头应镀锡或使用冷压端子。

一、线型选择：请参考以下要求进行购买1．两总线（信号线）（1）可使用导线类型：阻燃铜芯绝缘双绞型软导线（ZR-RVS）（2）线芯截面积≥ 1 mm2（3）最远传输距离：2000米由于双绞线比平行导线具有更好的抗干扰性能，为了保障系统的可靠运行，两总线必须使用双绞线。

在高压、强磁场等恶劣环境下，应选用屏蔽线；在潮湿的环境，应选用护套线。

2．联动控制线（直接输出联动线）（1）可使用导线类型：多股铜芯绝缘阻燃双绞型软导线ZR-RVS2（3）最远传输距离：2000米3．24V电源线（1）可使用导线类型：铜芯绝缘双绞型软导线（RVS）或铜芯绝缘软导线（RVB、BVR）（2）线芯截面积≥1.5 mm2（3）最远传输距离：1500米（4）对于具体工程，还应根据具体负载电流、导线长度及被控设备最低工作电压的要求来选取导线线径。

EI-2000M型火灾报警控制器(联动型) 使用操作说明书（V6.521 2008 年4 月）安装、使用产品前，请仔细阅读使用说明书蚌埠依爱消防电子有限责任公司操作使用说明第一节键盘/显示说明1 面板布局1.1 主面板指示灯火警：当控制器发现有火警时，该指示灯亮。

预警：当有预警信息时，该指示灯亮。

监管：当有盗警、可燃气、水流指示器、压力开关动作时点亮。

启动：当有设备正在处于启动状态时，点亮该灯。

当启动设备后，如在10 秒内没有收到反馈信号，启动灯闪亮。

启动在点亮后一直保持至复位。

反馈：当控制器通过控制模块或输入模块接收到设备的动作反馈信号时，该指示灯亮。

延时指示：当控制模块处于延时动作期间时，该指示灯亮。

喷洒启动：当控制器已启动喷洒装置时，该指示灯亮。

喷洒指示：当控制器通过控制模块或输入模块接受到喷洒装置的启动信号时，该指示灯亮。

防盗关闭：当控制器通过关闭设置，使所挂接的防盗探测器不起作用时，该指示灯亮。

屏蔽：当控制器所挂接的部件被屏蔽时，该指示灯亮。

故障：当系统有任意故障时，该指示灯亮。

系统故障：当系统存储器出错时点亮。

主电故障：当主电短路、断路或欠压以至不能正常工作时，该指示灯亮。

备电故障：当备电断路时，该指示灯亮。

开锁指示：当键盘锁已打开，允许键盘操作时，该指示灯亮。

系统调试：系统处于调试状态时，该指示灯亮。

通讯故障：当控制器网络故障，或与多线联动键盘、总线联动键盘通讯故障时，该指示灯自动：表示控制器的联动控制方式，当指示灯亮表示控制器处于自动控制方式，指示灯灭动控制方式。

自检：当控制器正在自检时，该指示灯亮。

消音：当通过消音键使扬声器停止发声时，该指示灯亮。

联动按键板的命令灯和反馈灯（选配）：分别有32 个，在对应键按下并且已启动设备时，该指示灯亮。

当启动设备后，如果10 秒内没有收到对应的模块的反馈信号，那么命令灯闪亮。

当再次按下对应键时，命令灯灭；当对应的设备有反馈信号时，反馈灯亮。

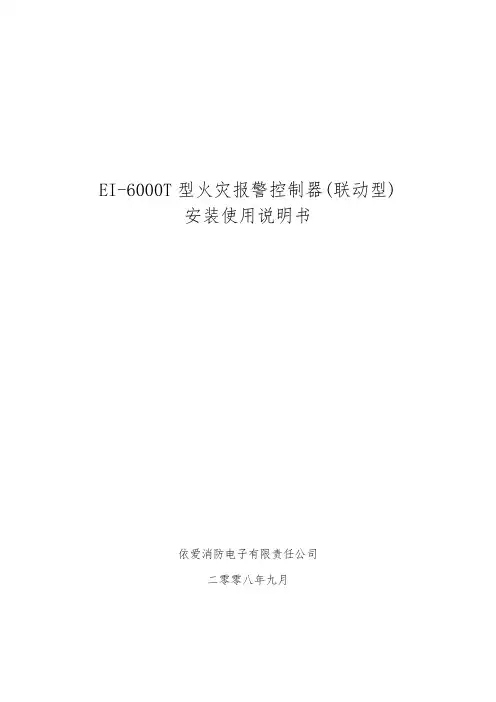

EI-6000T型火灾报警控制器(联动型)安装使用说明书依爱消防电子有限责任公司二零零八年九月非常感您选择、使用依爱消防电子有限责任公司生产的EI系列火灾报警控制器！本公司产品集火灾报警、防盗报警、可燃气报警于一体。

为方便您使用，请仔细阅读本手册，我们将以最大限度满足您的需求为己任，为您提供高品质的消防报警产品，同时带给您一流的售后服务。

我们的一贯宗旨是“技术先进、质量优良、服务周到”，提供满意的产品和服务是我们对用户的承诺，我们竭诚欢迎您的垂询，垂询：服务咨询 0、0传真 0网址.eifire.电子信箱 eifireeifire.地址省市长征路726号邮编 233006本手册介绍了依爱消防电子有限责任公司生产的EI-6000T型火灾报警控制器(联动型)的用途、性能特性、基本工作原理、使用方法、使用注意事项等，以帮助您尽快熟悉和掌握该控制器的操作方法和使用要点。

请仔细阅读本手册，并正确按照书中指导操作。

由于时间紧迫和笔者水平有限，本手册错误和疏漏之处在所难免，恳请各位用户批评指正！由于我们的工作失误给您造成的不便，我们深表歉意。

声明: 本手册是EI-6000T型火灾报警控制器(联动型)用户手册第七版，版本号V8.0。

本手册中的容如有变更，恕不另行通知。

本手册容及所用术语解释权属于依爱消防电子有限责任公司。

本手册属于依爱消防电子有限责任公司，任何单位或个人非经本所授权，不得对本手册容进行修改或篡改，并且不得以赢利为目的对本手册进行复制、传播，违者依爱消防电子有限责任公司保留对侵权者追究法律责任的权利。

第一章概述 .......... ........... ............................................................ . (1)1．概述 (1)2．使用要求 (1)第二章技术参数和结构特征.................................................................................... . (2)1．工作原理 (2)2．技术特征 (2)3．主要技术指标 (3)4．外形及重量 (4)第三章安装、接线.................................................................................... (5)1．安装 (5)2．接线盘及接线说明 (5)第四章操作使用说明...................................................................................... . (7)第一节键盘/显示说明...................................................................................... . (7)1．面板布局 (7)2．主面板 (7)3．多线联动控制盘 (10)4．总线联动控制盘 (11)第二节菜单操作...................................................................................... ................1 1 1．菜单的主要功能 (11)1.1系统设置子菜单 (11)1.2系统查询子菜单 (12)1.3系统编程子菜单(安装公司级操作) (13)1.4系统控制子菜单 (13)1.5打印子菜单 (13)1.6系统测试子菜单(安装公司级操作) (14)2．菜单操作 (14)2.1系统设置子菜单操作 (15)2.1.1设置时钟 (15)2.1.2自动打印设置 (15)2.1.3屏蔽操作 (16)2.1.4防盗设置 (16)2.1.5口令设置 (16)2.1.6区域控制方式 (16)2.1.7设备配置(安装公司级操作) (16)2.1.8工程名称(安装公司级操作) (17)2.1.9故障输出(安装公司级操作) (17)2.1.10探测器设置(安装公司级操作) (18)2.1.11显示盘消音(安装公司级操作) (18)2.1.12联动设置(安装公司级操作) (18)2.2系统查询子菜单操作 (18)2.2.1当前信息 (18)2.2.2系统信息 (18)2.2.3编址部件信息 (18)2.2.4编程信息 (18)2.2.5总线联动键盘 (19)2.2.6多线联动键盘 (19)2.2.7远程语音 (19)2.2.8区域控制方式 (19)2.2.9历史记录信息（安装公司级） (19)2.3系统控制子菜单操作 (20)2.3.1设备启动 (20)2.3.2设备停止 (20)2.3.3呼叫分机 (21)2.3.4停止呼叫 (21)2.3.5区域机复位 (21)2.4打印子菜单操作 (21)2.4.1部件清单 (21)2.4.2当前信息 (21)2.4.3停止当前打印 (21)2.5系统编程子菜单操作(安装公司级操作) (21)2.5.1编程操作一般步骤 (22)2.5.2编程使用按键定义 (22)2.5.3编程操作 (23)2.5.3.1液晶显示盘(J-EI6050)/数字显示盘(J-EI6051)编程 (23)2.5.3.2智能光电感烟探测器(JTY-GD-EI6010)智能感温探测器(JTW-A2R-EI6011)智能复合探测器(JTY-GD-EI6012)智能离子感烟探测器 (24)2.5.3.3防盗探测器接口探测器(J-EI6033) (25)2.5.3.4智能非编码探测器接口(J-EI6032) (25)2.5.3.5智能手动报警按钮(J-SAP-EI6020) (25)2.5.3.6智能消火栓按钮(J-SAP-EI6022) (26)2.5.3.7智能单输入模块(J-EI6030) (26)2.5.3.8智能单输出模块(J-EI6040) (27)2.5.3.9智能输入输出模块(J-EI6031/J-EI6041/J-EI6042) (30)1)智能输出模块实地址(J-EI6041/J-EI6042) (31)2)智能输出模块虚地址(J-EI6041/J-EI6042) (31)3)智能输入模块实地址(J-EI6031/J-EI6041/J-EI6042) (32)4)智能输入模块虚地址(J-EI6031/J-EI6041/J-EI6042) (32)2.5.3.10总线制声光报警器模块编程(J-EI6081) (32)2.5.3.11总线制模块编程(J-EI6312) (33)2.5.3.12总线联动键盘 (33)2.5.3.13多线联动键盘 (34)2.5.3.14编址部件删除 (35)2.5.3.15总线联动键盘删除 (35)2.5.3.16多线联动键盘删除 (36)2.6系统测试子菜单操作(安装公司级操作) (36)2.7.1模拟火警 (36)2.7.2查看检测值................................................................................................36 2.7.3部件自检 (37)2.7.4智能部件调试 (37)2.7.4.1根据序列号编地址 (37)2.7.4.2智能部件登录 (38)2.7.5编程上传下载 (38)第五章调试 (40)1．开机前检查及调试准备 (40)2．开机 (40)3．智能部件统计 (40)4．地址设定 (40)5．编程 (40)6．功能试验 (40)第六章维护、保养及故障处理 (42)1．维护、保养 (42)2．常见故障分析与排除 (42)附录打印机的换纸方法及注意事项 (4)3第一章概述1 概述EI-6000T型火灾报警控制器（联动型）集火灾报警、联动控制、监管报警（包括防盗、可燃气报警）、对讲、网络通讯等多种功能于一体，满足GB4717-2005、GB16806-2006国标的要求，可适用于各类宾馆、写字楼、办公楼、住宅楼、体育馆、图书馆、各类库房等大、中型消防报警工程。

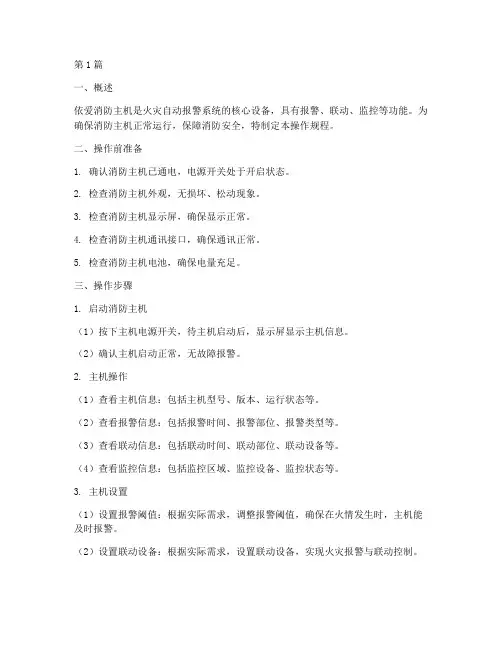

第1篇一、概述依爱消防主机是火灾自动报警系统的核心设备，具有报警、联动、监控等功能。

为确保消防主机正常运行，保障消防安全，特制定本操作规程。

二、操作前准备1. 确认消防主机已通电，电源开关处于开启状态。

2. 检查消防主机外观，无损坏、松动现象。

3. 检查消防主机显示屏，确保显示正常。

4. 检查消防主机通讯接口，确保通讯正常。

5. 检查消防主机电池，确保电量充足。

三、操作步骤1. 启动消防主机（1）按下主机电源开关，待主机启动后，显示屏显示主机信息。

（2）确认主机启动正常，无故障报警。

2. 主机操作（1）查看主机信息：包括主机型号、版本、运行状态等。

（2）查看报警信息：包括报警时间、报警部位、报警类型等。

（3）查看联动信息：包括联动时间、联动部位、联动设备等。

（4）查看监控信息：包括监控区域、监控设备、监控状态等。

3. 主机设置（1）设置报警阈值：根据实际需求，调整报警阈值，确保在火情发生时，主机能及时报警。

（2）设置联动设备：根据实际需求，设置联动设备，实现火灾报警与联动控制。

（3）设置监控区域：根据实际需求，设置监控区域，确保监控范围覆盖所有重要部位。

4. 主机维护（1）定期检查主机外观，确保无损坏、松动现象。

（2）定期检查主机显示屏，确保显示正常。

（3）定期检查主机通讯接口，确保通讯正常。

（4）定期检查主机电池，确保电量充足。

（5）定期进行主机自检，确保主机功能正常。

四、注意事项1. 操作消防主机时，必须严格遵守本操作规程。

2. 操作过程中，如发现主机异常，应立即停止操作，并向相关人员报告。

3. 非专业人员不得随意操作消防主机。

4. 操作消防主机时，应保持环境整洁，避免异物进入主机内部。

5. 定期对消防主机进行维护保养，确保主机正常运行。

五、培训与考核1. 对操作人员进行消防主机操作培训，使其掌握主机操作技能。

2. 定期对操作人员进行考核，确保其熟练掌握主机操作规程。

3. 对操作人员进行消防安全知识培训，提高其消防安全意识。

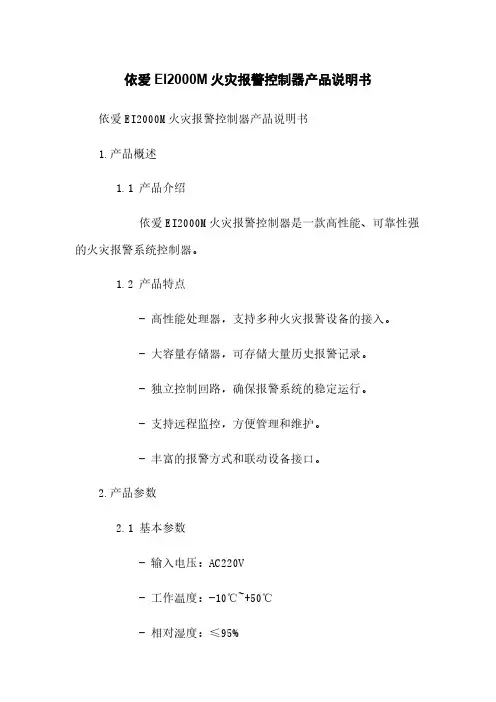

依爱EI2000M火灾报警控制器产品说明书依爱EI2000M火灾报警控制器产品说明书1.产品概述1.1 产品介绍依爱EI2000M火灾报警控制器是一款高性能、可靠性强的火灾报警系统控制器。

1.2 产品特点- 高性能处理器，支持多种火灾报警设备的接入。

- 大容量存储器，可存储大量历史报警记录。

- 独立控制回路，确保报警系统的稳定运行。

- 支持远程监控，方便管理和维护。

- 丰富的报警方式和联动设备接口。

2.产品参数2.1 基本参数- 输入电压：AC220V- 工作温度：-10℃~+50℃- 相对湿度：≤95%- RS485接口：支持MODBUS通信协议- 以太网接口：支持TCP/IP协议2.3 报警输入- 支持最大输入数量.32个- 输入类型：可编程输入（火灾报警、故障输入等） 2.4 控制回路- 支持最大控制回路数量.8个- 输出电压：DC24V- 输出电流：最大3A2.5 报警输出- 支持最大输出数量.64个- 输出类型：继电器输出3.安装与调试3.1 安装要求- 安装位置应远离易燃易爆物品。

- 安装高度.2.5m - 4.5m- 火灾报警设备接入控制器的输入端子。

- 控制回路接入火灾报警设备。

3.3 调试步骤- 连接供电，确保控制器能正常开启。

- 检查输入端子的接线情况。

- 设置控制回路的参数。

- 配置报警输出的联动设备。

4.使用与维护4.1 系统启动与关闭- 启动系统：按开机按钮，系统自检完成后进入工作状态。

- 关闭系统：按关机按钮，等待系统完成关闭过程后断开供电。

4.2 报警处理- 当火灾报警触发时，控制器会发出声光报警信号。

- 操作人员应按照应急预案进行相应处理。

- 在报警解除后，需手动复位控制器。

4.3 维护与保养- 定期检查设备的运行状态。

- 清洁设备表面，确保散热良好。

- 定期备份存储器中的数据。

5.附件本文档所涉及的附件包括设备使用说明、安装图纸、通讯接口协议等，请查阅文档中的相关章节。
