浅析智能变电站保护软压板投退原则_吕胜男

智能变电站软压板投退探讨作者：邹权永来源：《科学与财富》2017年第21期摘要：智能变电站是我国电力系统中重要的组成部分，是保证电网安全可靠稳定运行的基础。

其实，在智能变电站运行的过程中，所包含的内容有很多，智能变电站软压板就是其中的一个。

那么，在我国电力系统智能化水平不断提升的今天，对智能变电站软压板退投方面，也进行了一定程度上的研究和深入，针对其原则对智能变电站软压板退投的一些相关内容，在本文中展开了简要的概述，希望对我国电力系统安全、稳定运行给予一定的帮助。

关键词：智能变电站；软压板；退投；电力系统电力是我国经济发展的基础，并且在人们的日常生活中也占据着非常重要的地位。

那么，在电力系统运行的过程中，若想有效的保证良好的安全、稳定等性能，就应当对智能变电站软压板退投一些相关内容，有着一定程度上的了解，并且根据其原则对智能变电站软压板退投的方式，进行一定的研究，通过利用有效的投退方式，可以在一定程度上保证变电站运行管理自动化的程度，避免误差的存在，以此提升电力系统运行中的安全、稳定等性能，这对我国电力行业的发展，也是非常有利的。

一、智能变电站软压板分类智能变电站软压板分为发送软压板和接收软压板，用于从逻辑上隔离信号输出、输入。

装置输出信号由保护输出信号和发送压板数据对象共同决定，装置输入信号由保护接收信号和接收压板数据对象共同决定，通过改变软压板数据对象的状态便可以实现某一路信号的逻辑通断。

其中：1）GOOSE发送软压板：负责控制本装置向其它智能装置发送GOOSE信号。

软压板退出时，不向其它装置发送相应的保护指令。

2）GOOSE接收软压板：负责控制本装置接收来自其它智能装置的GOOSE信号。

软压板退出时，本装置对其它装置发送来的相应GOOSE信号不作逻辑处理。

3）SV软压板：负责控制本装置接收来自合并单元的采样值信息。

软压板退出时，相应采样值不显示，且不参与保护逻辑运算。

二、智能变电站软压板退投的方式方法智能变电站软压板退投是我国电力系统操作中，非常重要的一个环节，正确的退投可以保证电力系统处于安全、稳定的运行状态。

工程技术16①作者简介：王乐(1994—)，男，本科，工程师，研究方向为继电保护。

DOI:10.16660/ki.1674-098X.2012-5640-1912浅析智能变电站保护软压板投退原则①王乐 李栋楠 李鹏 王秋 刘天晓(国网濮阳供电公司 河南濮阳 457000)摘 要：随着人们生活质量不断提高，对用电的要求也越来越高。

在此背景下，智能变电站得到了快速发展，其中的保护软压板配置是提高供电质量的基础，它与常规变电站的实际运行情况不同，技术人员对智能变电站保护软压板的特点进行分析，主要结合不同的工作情况对保护软压板的投退原则进行设计，从而进一步实现对智能变电站保护软压板的有效应用。

关键词：智能变电站 保护软压板 投退原则 检测压板中图分类号：F407.61 文献标识码：A 文章编号：1674-098X(2021)02(c)-0016-03Analysis on the Principle of Switching on and off the Soft PressingPlate of Intelligent Substation ProtectionWANG Le LI Dongnan LI Peng WANG Qiu LIU Tianxiao(State Grid Puyang Power Supply Company, Puyang, Henan Province,457000 China)Abstract: With the continuous improvement of people's quality of life, the demand for electricity is also higher and higher. In this context, intelligent substation has been rapid development, in which the configuration of protection soft strap is the basis to improve the quality of power supply. It is different from the actual operation of conventional substation. The technical personnel should analyze the characteristics of the protection soft strap in the intelligent substation, and design the switching principle of the protection soft strap based on different working conditions, so as to further realize the implementation of the protection of soft strap configuration The effective application of smart substation protection soft strap.Key Words: Intelligent substation; Protection soft pressing plate; Investment and withdrawal principle；Test platen如今，在科学技术不断发展的背景下，智能变电站在电力行业的应用价值也越来越高，它不仅可以提高供电的质量，还可以保证各用电系统的稳定运行。

浅析智能变电站运行维护之压板篇本文阐述110kV某智能变电站发生了一起保护误动事件。

某智能变电站10kV线路故障，因母联500保护压板误投导致越级跳闸，造成110kV某智能变电站110kVⅠ母失压，全站供电用户断电。

看起来这是一起简单的保护误动事件，其中暴露出来的问题，让我们对智能变电站运行维护中的压板投退尤为重视和反思。

现如今变电站大多都是智能变电站，该如何做好智能变电站运行维护变得尤为重要。

标签：智能；变电站；压板1 故障前运行方式110kV某智能变电站由Ⅱ线504主供带110kVⅡ母及III线506，经母联500供110kVⅠ母及#1主变，Ⅰ线502断路器热备用，110kV备自投退出（502对侧已停）；Ⅱ线504和III线506保护装置投入运行，Ⅰ线502保护退出。

2 事件经过公司运维人员赶到110kV某智能变电站等候执行“Ⅰ线502断路器由检修转热备用”操作任务。

站内突然失电，控制室一片漆黑，各保护屏频发告警，在控制室等待执行操作的运维人员立即查看后台，发现500断路器跳开，GIS室现场检查500实际位置在分位，110kVⅠ母及#1主变失去主供电源。

同时，运维人员现场检查保护动作信号如下：百门楼线312于16时16分06秒BC相故障过流Ⅰ段动作，312断路器跳闸，随后重合闸动作，动作成功；110kV母联500断路器充电过流Ⅱ段动作，500断路器跳闸。

站内无其它保护动作信号。

经过进一步检查发现110kV母联500保护测控屏上500充电过流保护装置内110kV 500分段保护装置充电过流保护软压板在投入位置，根据运行人员的经验判断此压板投退可能有误，立即到资料室将500相关的保护定值单进行查阅，与“继字16-0930号定值单”确实不符，定值单备注了充电过流保护在正常运行下退出，据此，运维人员立即将过流保护软压板退出，并初步分析是由此软压板未正确退出导致500跳闸。

随后运维人员检查了全站其他设备，未发行异常，具备复电条件，将情况汇报调控中心并申请恢复送电，经调控中心同意，某智能变电站恢复110kVⅠ母及#1主变供电。

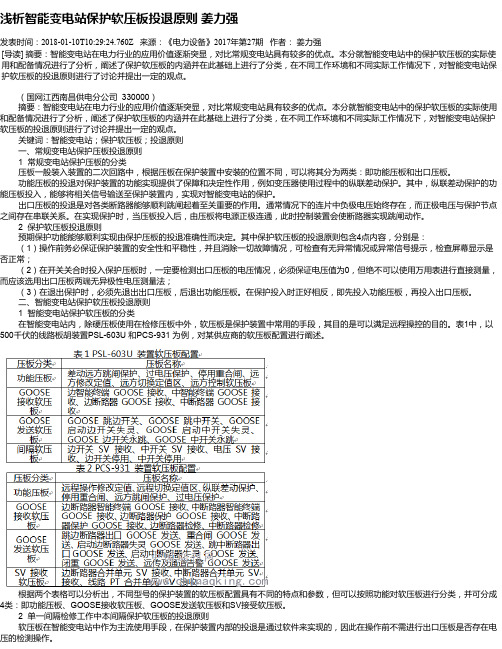

浅析智能变电站保护软压板投退原则姜力强发表时间：2018-01-10T10:29:24.760Z 来源：《电力设备》2017年第27期作者：姜力强[导读] 摘要：智能变电站在电力行业的应用价值逐渐突显，对比常规变电站具有较多的优点。

本分就智能变电站中的保护软压板的实际使用和配备情况进行了分析，阐述了保护软压板的内涵并在此基础上进行了分类，在不同工作环境和不同实际工作情况下，对智能变电站保护软压板的投退原则进行了讨论并提出一定的观点。

（国网江西南昌供电分公司 330000）摘要：智能变电站在电力行业的应用价值逐渐突显，对比常规变电站具有较多的优点。

本分就智能变电站中的保护软压板的实际使用和配备情况进行了分析，阐述了保护软压板的内涵并在此基础上进行了分类，在不同工作环境和不同实际工作情况下，对智能变电站保护软压板的投退原则进行了讨论并提出一定的观点。

关键词：智能变电站；保护软压板；投退原则一、常规变电站保护压板投退原则1 常规变电站保护压板的分类压板一般装入装置的二次回路中，根据压板在保护装置中安装的位置不同，可以将其分为两类：即功能压板和出口压板。

功能压板的投退对保护装置的功能实现提供了保障和决定性作用，例如变压器使用过程中的纵联差动保护。

其中，纵联差动保护的功能压板投入，能够将相关信号输送至保护装置内，实现对智能变电站的保护。

出口压板的投退是对各类断路器能够顺利跳闸起着至关重要的作用。

通常情况下的连片中负极电压始终存在，而正极电压与保护节点之间存在串联关系。

在实现保护时，当压板投入后，由压板将电源正极连通，此时控制装置会使断路器实现跳闸动作。

2 保护软压板投退原则预期保护功能能够顺利实现由保护压板的投退准确性而决定。

其中保护软压板的投退原则包含4点内容，分别是：（1）操作前务必保证保护装置的安全性和平稳性，并且消除一切故障情况，可检查有无异常情况或异常信号提示，检查屏幕显示是否正常；（2）在开关关合时投入保护压板时，一定要检测出口压板的电压情况，必须保证电压值为0，但绝不可以使用万用表进行直接测量，而应该选用出口压板两端无异极性电压测量法；（3）在退出保护时，必须先退出出口压板，后退出功能压板。

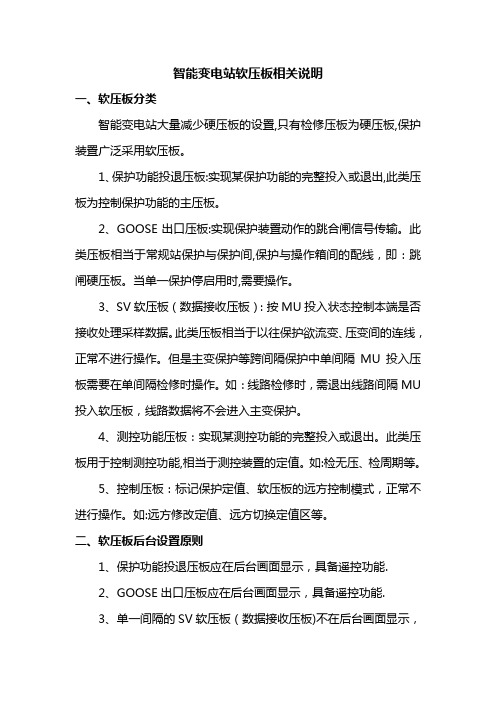

智能变电站软压板相关说明一、软压板分类智能变电站大量减少硬压板的设置,只有检修压板为硬压板,保护装置广泛采用软压板。

1、保护功能投退压板:实现某保护功能的完整投入或退出,此类压板为控制保护功能的主压板。

2、GOOSE出口压板:实现保护装置动作的跳合闸信号传输。

此类压板相当于常规站保护与保护间,保护与操作箱间的配线，即：跳闸硬压板。

当单一保护停启用时,需要操作。

3、SV软压板（数据接收压板）：按MU投入状态控制本端是否接收处理采样数据。

此类压板相当于以往保护欲流变、压变间的连线，正常不进行操作。

但是主变保护等跨间隔保护中单间隔MU投入压板需要在单间隔检修时操作。

如：线路检修时，需退出线路间隔MU 投入软压板，线路数据将不会进入主变保护。

4、测控功能压板：实现某测控功能的完整投入或退出。

此类压板用于控制测控功能,相当于测控装置的定值。

如:检无压、检周期等。

5、控制压板：标记保护定值、软压板的远方控制模式，正常不进行操作。

如:远方修改定值、远方切换定值区等。

二、软压板后台设置原则1、保护功能投退压板应在后台画面显示，具备遥控功能.2、GOOSE出口压板应在后台画面显示，具备遥控功能.3、单一间隔的SV软压板（数据接收压板)不在后台画面显示，压板状态在变电站投运前设置完成，投运后不得改变。

跨间隔保护的数据接收压板在后台画面显示,其压板具备遥控功能。

4、测控功能压板不在后台画面显示，其压板状态在投运前应设置完成，投运后不得改变.5、控制压板应在后台画面显示,但不具备遥控功能。

三、软压板命名按照硬压板命名原则设置，采用双重名称，即编号+名称.四、软压板操作1、运维人员操作保护功能停启用软压板应在监控后台实现,操作前核对监控画面软压板实际状态，操作后应在监控画面和保护装置上核对软压板实际状态。

2、定值区切换软压板应在监控后台实现。

3、操作票填写应按照硬压板相关规定进行,相应的“硬压板”改为“软压板”。

4、禁止通过投退智能终端的断路器跳合闸硬压板的方式投退保护。

智能变电站保护装置软压板投退不当引起保护误动分析摘要：近年来国家经济的迅速发展，带动市场格局的不断发展与更新。

在新的电力时代背景下，智能变电站已经被普及，智能变电站在运行过程中会出现许多与常规变电站不同的问题。

本文以某 220kV 智能站出现的一例误操作事故，所出现的问题进行技术分析，提出建议和预防措施，旨在给其它同类问题提供一些借鉴和参考依据。

关键词：220kV；智能站；误操作；技术分析1 概述（1）故障概述某日，某220kV智能变电站进行220kV分段合并单元更换，在恢复220kV母差保护的过程中，由于操作顺序执行错误，导致Ⅰ-Ⅱ段母差保护动作，跳开母联、2条线路和1台主变，事件没有造成负荷损失。

2）故障前运行情况故障前，该220kV智能变电站运行方式如图1所示：1）220kV系统采用双母线双分段接线，运行出线8回，主变2台；2）#1线、#3线运行于Ⅰ母；#2线、#4线、#2主变运行于Ⅱ母；#7线、#9 线、#3主变运行于Ⅲ母；#8线、#10线运行于Ⅳ母；3）母联212开关、母联214开关、分段213开关运行，分段224开关检修。

图1 故障前运行方式2 保护动作情况及原因分析（1）保护动作情况该220kV智能变电站进行Ⅱ-Ⅳ母分段224开关合并单元及智能终端更换、调试工作，224开关处于检修状态。

按现场工作需要和调度令，站内退出220kVⅠ-Ⅱ段母线及Ⅲ-Ⅳ段母线A套差动保护。

现场工作结束后，运行人员按调度令开始操作恢复220kVⅠ-Ⅱ段母线及Ⅲ-Ⅳ段母线A套差动保护，首先退出Ⅰ-Ⅱ段母线A套差动保护“投检修”压板，然后操作批量投入各间隔的“GOOSE发送软压板”和“间隔投入软压板”。

在投入“间隔投入软压板”时，Ⅰ-Ⅱ段母线母差保护动作，跳开Ⅰ-Ⅱ母母联212开关、#2主变232开关、#1线241开关以及#2线242开关，#3线243开关和#4线244开关由于“间隔投入软压板”还未投入，未跳开，事件没有造成负荷损失。

变电站倒闸操作分为一次设施和二次设施 ,保护压板投、退是二次设施操作的主要项目。

保护压板也叫保护连片 ,是保护装置联系外面接线的桥梁和纽带 ,关系到保护的功能和动作出口可否正常发挥作用 ,所以特别重要。

变电站运转人员应认识各种保护压板的功能和投、退原则 ,特别是当现场运转方式发生变化时 ,有些保护的压板也要作相应的切换 ,防止因为误投或漏投压板造成保护误动或拒动等人为误操作事故的发生。

1保护压板的分类依据压板接入保护装置二次回路地点的不一样 ,可分为保护功能压板和出口压板两大类。

保护功能压板实现了保护装置某些功能 (如主保护、距离保护、零序保护等的投、退 )。

该压板一般为弱电压板 ,接直流 24V。

也有强电功能压板 ,如 BP22B 投充电保护、过流保护等 ,接直流 220 V 或 110 V。

但进入装置以前必经光电耦合或隔绝继电器隔绝 ,转变为弱电开入 ,其抗扰乱能力更好。

出口压板决定了保护动作的结果,依据保护动作出口作用的对象不一样,可分为跳闸出口压板和启动压板。

跳闸出口压板直接作用于本开关或联跳其余开关 ,一般为强电压板。

启动压板作为其余保护开入之用 ,如失灵启动压板、闭锁备自投压板等 ,依据接入回路不一样 ,有强电也有弱电。

2保护压板投、退一般原则当开关在合闸地点时 ,投入保护压板前需用高内阻电压表丈量两头电位 ,特别是跳闸出口压板及与其余运转设施有关的压板 ,当出口压板两头都有电位 ,且压板下端为正电位、上端为负电位 ,此时若将压板投入 ,将造成开关跳闸。

应检查保护装置上动作跳闸灯能否点亮 ,且不可以复归 ,不然有可能保护跳闸出口接点已粘死。

如出口压板两头均无电位 ,则应检查有关开关能否已跳开或控制电源消逝。

只有出口压板两头无异极性电压后 ,方可投入压板。

除了与二次回路直接连结的保护硬压板以外,某些厂家还设置了保护软压板,便于监控后台机、调动后台机远方投、退保护。

软压板与硬压板构成“与”的关系来决定保护功能的投、退 ,只有两种压板都投入且控制值整定为投入时 ,保护功能才起作用,任一项退出,保护功能将退出。

智能化变电站保护软压板设置规范智能化变电站保护软压板设置规范一、保护压板设置的基本要求（Q／GDW_441-2010技术规范、Q／GDW_396-2009应用模型）1、除检修压板可采用硬压板外，保护装置应采用软压板，满足远方操作的要求。

继电保护设备应支持远方投退压板、修改定值、切换定值区、设备复归功能。

2、软压板的设置应满足保护基本功能投退的需要。

保护功能软压板在LLN0 中统一加Ena 后缀扩充。

3、软压板的设置应满足保护功能之间交换信号隔离的需要，GOOSE 出口软压板与传统出口硬压板设置点一致，按跳闸、合闸、启动重合、闭锁重合、沟通三跳、启动失灵、远跳等重要信号在PTRC 和RREC 中统一加Strp 后缀扩充出口软压板，从逻辑上隔离信号输出。

4、接入两个及以上MU 的保护装置应按MU 设置“MU 投入”软压板。

5、智能终端跳合闸出口回路应设置硬压板、智能终端GOOSE接收方向可不设软压板。

5、参数配置文件仅在检修压板投入时方可下装，下装时闭锁保护。

6、继电保护设备应将检修压板状态上送站控层；当继电保护设备检修压板投入时，上送报文中信号的品质q 的“Test 位”应置位。

二、保护软压板的分类及设置原则保护软压板的设置应满足运行值班人员常规操作的需要，同时尽可能延续原有标准化典型设计的规范要求。

1、保护功能投退压板：实现某保护功能的完整投入或退出。

2、保护定值控制状态：标记定值、软压板的远方控制模式，如定值切换、修改等操作。

3、保护采样数据接收状态：按MU投入状态控制本端是否接收处理采样数据。

4、信号复归控制：信号远方复归功能。

5、GOOSE出口压板：实现保护装置动作输出的跳合闸信号隔离，可设置在信号发出端，保护功能之间的交互信号，如启动失灵、闭锁重合等信号隔离。

此类压板原则上应在收发侧串联设置。

6、测控功能控制压板：实现某测控功能的完整投入或退出。

7、逻辑状态控制压板：实现保护逻辑输入状态的强制固定，类似于保护功能投退压板。
