母线保护装置压板投退操作卡

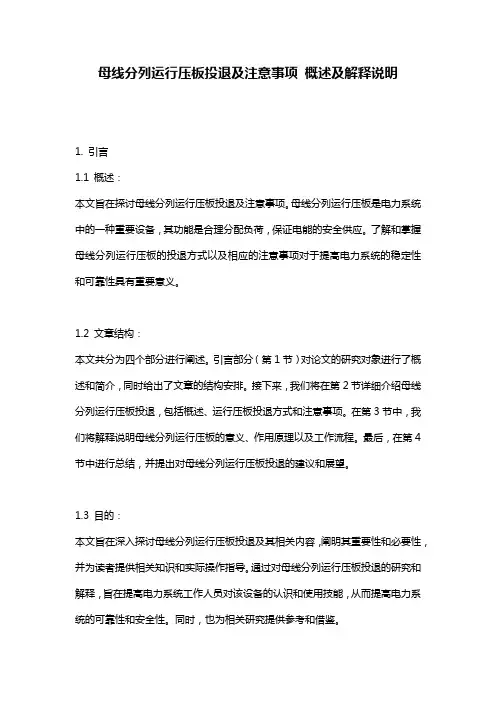

母线分列运行压板投退及注意事项概述及解释说明1. 引言1.1 概述：本文旨在探讨母线分列运行压板投退及注意事项。

母线分列运行压板是电力系统中的一种重要设备，其功能是合理分配负荷，保证电能的安全供应。

了解和掌握母线分列运行压板的投退方式以及相应的注意事项对于提高电力系统的稳定性和可靠性具有重要意义。

1.2 文章结构：本文共分为四个部分进行阐述。

引言部分（第1节）对论文的研究对象进行了概述和简介，同时给出了文章的结构安排。

接下来，我们将在第2节详细介绍母线分列运行压板投退，包括概述、运行压板投退方式和注意事项。

在第3节中，我们将解释说明母线分列运行压板的意义、作用原理以及工作流程。

最后，在第4节中进行总结，并提出对母线分列运行压板投退的建议和展望。

1.3 目的：本文旨在深入探讨母线分列运行压板投退及其相关内容，阐明其重要性和必要性，并为读者提供相关知识和实际操作指导。

通过对母线分列运行压板投退的研究和解释，旨在提高电力系统工作人员对该设备的认识和使用技能，从而提高电力系统的可靠性和安全性。

同时，也为相关研究提供参考和借鉴。

2. 母线分列运行压板投退2.1 概述母线分列运行压板投退是电力系统中一项重要的操作措施。

它通过将配电系统中的母线分割为几个独立的部分，并通过操作运行压板来实现对各个部分的投入和退出，以实现灵活调控、增强系统可靠性和安全性。

2.2 运行压板投退方式在进行母线分列运行压板投退时，常用的方式包括手动操作和自动操作两种。

- 手动操作：由工作人员亲自操纵开关，根据现场情况判断是否需要进行分列操作，并通过手动切换运行压板的位置来实现。

- 自动操作：采用自动化设备对母线进行监测和控制，通过程序逻辑或故障保护信号触发自动开关，实现运行压板的自动投入和退出。

2.3 注意事项在进行母线分列运行压板投退时，需注意以下几点：1. 必须严格按照系统设计规范及相关标准操作，确保施工和调试过程中不会产生影响整体供电安全稳定性的问题。

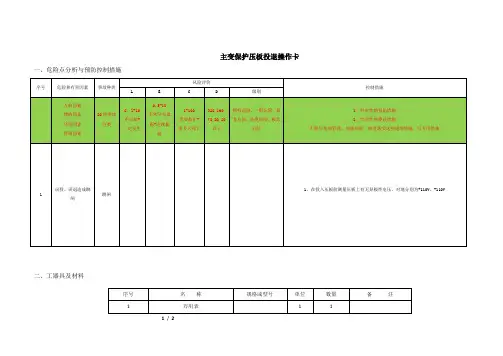

主变保护压板投退操作卡一、危险点分析与预防控制措施
二、工器具及材料
1/ 2
三、作业流程
序号流程图示
作业方法作业标准
1 保护压板投入，用万用表打
至直流档，测量保护压板上
下口对地电压
1.将万用表打至直流档
2.测量保护压板对地电压
3.将压板投入
1.保护压板上边对地电压-110V左右，下
边对地有+110V左右：则保护有出口，此
时绝对不能投入压板；
2.保护压板上边对地电压-110V左右，下
边对地有0V左右：则保护没有出口，此
时压板可以投入；
3、保护压板上边对地电压-0V左右，下边
对地有0V左右：则跳闸回路断线不通；
4、保护压板上边对地电压+110V左右，
下边对地有+110V左右：则保护有出口，
且跳闸回路不通；
5、许继压板为强电开入型，故即使正常
情况下保护压板上下为异极性电压，对地
分别为+110V及-110V.
2 保护压板退出1、将保护压板退出1、压板上端口拧松后将压板退出，然后将压板上下端口拧紧。

2/ 2。

**有限责任公司保护自动装置的管理及投退规定1 范围1.1 本标准适用于全公司保护自动装置的管理及投退规定的相关工作。

2 规范性引用文件2.1 为了防止保护及自动装置“三误”事故的发生，本着“安全第一、预防为主”的方针，根据《中国大唐集团公司发电企业运行管理办法》、《防止电力生产重大事故的二十五项重点要求》、**公司《技术监控标准》及检修、运行规程，特制定《**有限责任公司保护、自动装置的管理及投退规定》。

2.2 继电保护装置含：发电机、变压器、电动机、电抗器、母线、线路的保护装置等。

2.3 安全自动装置：自动重合闸、备用设备及备用电源自动投入装置、强行励磁、强行减磁、发电机自动准同期、故障录波器、振荡起动或预测（切负荷、切机、解列等）装置及其他保证系统稳定的自动装置等。

3 继电保护和安全自动装置3.1 保护装置的投、退更改必须按相应调度指令执行，值长按有关继电保护运行的规程、规定安排进行保护投退，运行值班员按公司保护装置运行规定和调度术语执行具体操作。

3.2 保护装置全部或部分需退出或重新投入运行时，申请部门必须填写“**电公司保护投、退申请单”（附表，一式三联），经相关人员审核、批准后才能执行，未经许可任何人不得擅自停退、取消、投入保护系统。

3.3 运行中或即将投运的电气设备的保护装置需退出或投入时（不含设备状态转换应进行的相应保护压板的退出或投入），必须由总工程师批准。

3.4 凡属省调管辖的保护装置（包括涉及这些装置所用的电压、电流互感器），未经省调值班调度员许可，任何人不得将其投入、退出、检验或改变其定值。

3.5 省调管辖的保护装置如有异常（或缺陷）时，值长应按调度管辖范围立即向省调值班调度员汇报，并按省调和相关运行规程、规定进行处理，及时通知检修部进行检查并处理，做好相关处理记录；如危及一次设备安全运行时，可先将装置退出，但事后应立即汇报调度。

3.6 非调管设备保护装置在停运期间发现问题，因一次设备投运需退出部分保护时，在投运前由检修部（试验班班长或技术员）提出申请，履行保护装置投退的审核、批准手续后由发电部执行保护装置的投退操作；当运行中出现异常或存在缺陷时，如需全部或部分退出保护装置时，由检修公司（试验班班长或技术员）提出申请，履行保护装置投退的审核、批准手续后由发电部执行保护装置的投退并做好相关记录。

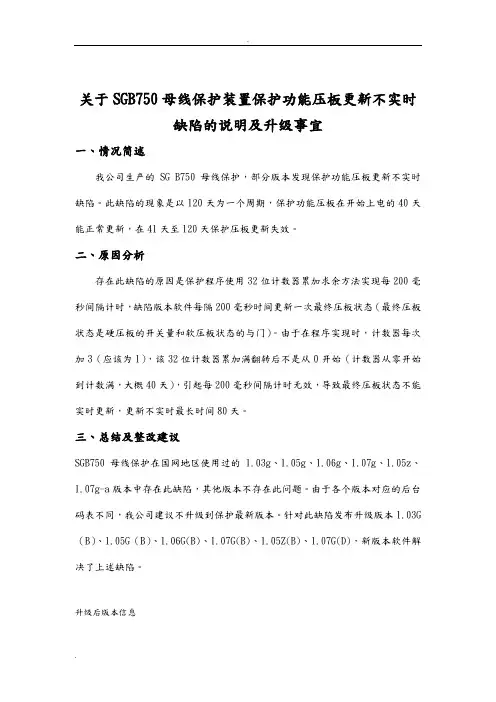

关于SGB750母线保护装置保护功能压板更新不实时缺陷的说明及升级事宜一、情况简述我公司生产的 SG B750母线保护，部分版本发现保护功能压板更新不实时缺陷。

此缺陷的现象是以120天为一个周期，保护功能压板在开始上电的40天能正常更新，在41天至120天保护压板更新失效。

二、原因分析存在此缺陷的原因是保护程序使用32位计数器累加求余方法实现每200毫秒间隔计时，缺陷版本软件每隔200毫秒时间更新一次最终压板状态（最终压板状态是硬压板的开关量和软压板状态的与门）。

由于在程序实现时，计数器每次加3（应该为1），该32位计数器累加满翻转后不是从0开始（计数器从零开始到计数满，大概40天），引起每200毫秒间隔计时无效，导致最终压板状态不能实时更新，更新不实时最长时间80天。

三、总结及整改建议SGB750母线保护在国网地区使用过的 1.03g、1.05g、1.06g、1.07g、1.05z、1.07g-a版本中存在此缺陷，其他版本不存在此问题。

由于各个版本对应的后台码表不同，我公司建议不升级到保护最新版本。

针对此缺陷发布升级版本1.03G （B）、1.05G（B）、1.06G(B)、1.07G(B)、1.05Z(B)、1.07G(D)，新版本软件解决了上述缺陷。

升级后版本信息1.03G(B)：1.06G(B)1.07G(B)1.07G(D) –版本号双母线和单母分段 1.07g-a1.07G(D) 66a25def2e11 双母双分段f2ac3ad1 双母单分段0afa1.05Z（B）接线方式原版本效验码新版本效验码双母线和单母分段 1.05z 357a 1.05Z(B) 2ED8四、SGB750保护装置现场检查方案：装置液晶主界面上右侧有保护功能的实际投入状态，如图：图现场液晶主界面图压板状态判别如下：压板功能投上时，其相应压板颜色为绿色，压板后面有“已投”标志；压板功能退出时，其相应压板颜色为灰色，压板后面有“已退”标志；上图中框中的部分就是保护功能的实际投入状态，压板状态判别具体如下：1）差动保护：投入相应的压板颜色为绿色；2）失灵保护：退出相应的压板颜色为灰色；3）远方修改定值：退出相应的压板颜色为灰色。

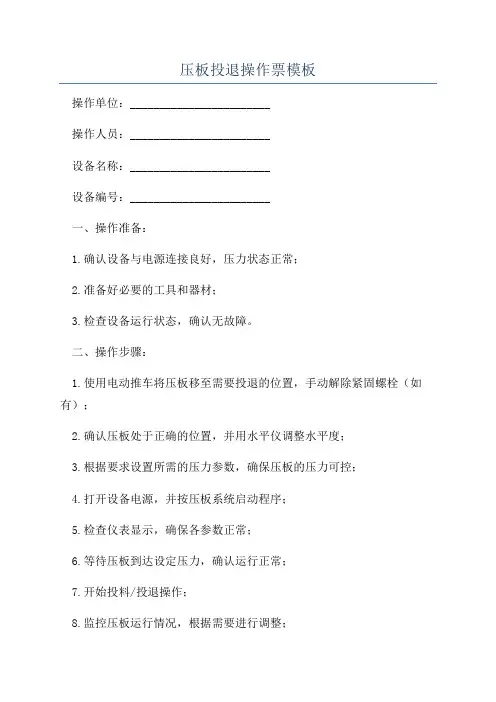

压板投退操作票模板操作单位：________________________操作人员：________________________设备名称：________________________设备编号：________________________一、操作准备：1.确认设备与电源连接良好，压力状态正常；2.准备好必要的工具和器材；3.检查设备运行状态，确认无故障。

二、操作步骤：1.使用电动推车将压板移至需要投退的位置，手动解除紧固螺栓（如有）；2.确认压板处于正确的位置，并用水平仪调整水平度；3.根据要求设置所需的压力参数，确保压板的压力可控；4.打开设备电源，并按压板系统启动程序；5.检查仪表显示，确保各参数正常；6.等待压板到达设定压力，确认运行正常；7.开始投料/投退操作；8.监控压板运行情况，根据需要进行调整；9.完成投料/投退操作后，停止压板运行；10.断开设备电源，确保安全。

三、安全注意事项：1.操作人员必须经过专门培训，并持有相关的操作证书；2.严禁未经授权的人员操作设备；3.操作前必须检查设备状态，确认无故障；4.操作人员必须佩戴个人防护装备，包括安全帽、安全鞋等；5.操作过程中，严禁将手伸入运转位置和压板周围；6.注意观察仪表指示，及时发现异常情况，并进行处理；7.如发现设备故障或异常情况，应立即停止操作，并上报相关负责人；8.操作结束后，清理现场，归位工具和器材。

四、操作记录：时间：________________________操作人员签字：__________________操作人员证书编号：__________________备注：此模板仅作参考，具体操作步骤、安全注意事项和记录内容应根据实际情况进行调整。

操作过程中请严格遵守设备操作规程和安全操作规定，确保人员和设备的安全。

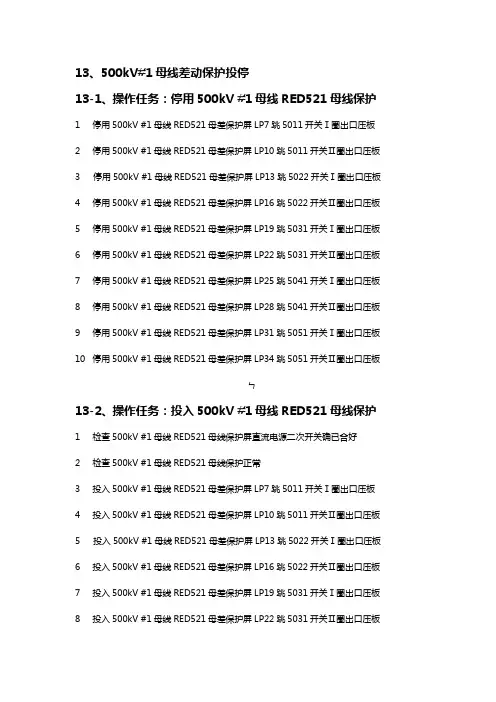

13、500kV#1母线差动保护投停13-1、操作任务：停用500kV #1母线RED521母线保护1 停用500kV #1母线RED521母差保护屏LP7跳5011开关Ⅰ圈出口压板2 停用500kV #1母线RED521母差保护屏LP10跳5011开关Ⅱ圈出口压板3 停用500kV #1母线RED521母差保护屏LP13跳5022开关Ⅰ圈出口压板4 停用500kV #1母线RED521母差保护屏LP16跳5022开关Ⅱ圈出口压板5 停用500kV #1母线RED521母差保护屏LP19跳5031开关Ⅰ圈出口压板6 停用500kV #1母线RED521母差保护屏LP22跳5031开关Ⅱ圈出口压板7 停用500kV #1母线RED521母差保护屏LP25跳5041开关Ⅰ圈出口压板8 停用500kV #1母线RED521母差保护屏LP28跳5041开关Ⅱ圈出口压板9 停用500kV #1母线RED521母差保护屏LP31跳5051开关Ⅰ圈出口压板10 停用500kV #1母线RED521母差保护屏LP34跳5051开关Ⅱ圈出口压板ㄣ13-2、操作任务：投入500kV #1母线RED521母线保护1 检查500kV #1母线RED521母线保护屏直流电源二次开关确已合好2 检查500kV #1母线RED521母线保护正常3 投入500kV #1母线RED521母差保护屏LP7跳5011开关Ⅰ圈出口压板4 投入500kV #1母线RED521母差保护屏LP10跳5011开关Ⅱ圈出口压板5 投入500kV #1母线RED521母差保护屏LP13跳5022开关Ⅰ圈出口压板6 投入500kV #1母线RED521母差保护屏LP16跳5022开关Ⅱ圈出口压板7 投入500kV #1母线RED521母差保护屏LP19跳5031开关Ⅰ圈出口压板8 投入500kV #1母线RED521母差保护屏LP22跳5031开关Ⅱ圈出口压板9 投入500kV #1母线RED521母差保护屏LP25跳5041开关Ⅰ圈出口压板10 投入500kV #1母线RED521母差保护屏LP28跳5041开关Ⅱ圈出口压板11 投入500kV #1母线RED521母差保护屏LP31跳5051开关Ⅰ圈出口压板12 投入500kV #1母线RED521母差保护屏LP34跳5051开关Ⅱ圈出口压板13 检查500kV #1母线RED521母线保护投入正确ㄣ13-3、操作任务：停用500kV #1母线RCS915母线保护1 停用500kV #1母线RCS915母差保护屏1LP6跳5011开关Ⅰ圈出口压板2 停用500kV #1母线RCS915母差保护屏1LP7跳5011开关Ⅱ圈出口压板3 停用500kV #1母线RCS915母差保护屏1LP8跳5022开关Ⅰ圈出口压板4 停用500kV #1母线RCS915母差保护屏1LP9跳 5022开关Ⅱ圈出口压板5 停用500kV #1母线RCS915母差保护屏1LP10跳5031开关Ⅰ圈出口压板6 停用500kV #1母线RCS915母差保护屏1LP11跳 5031开关Ⅱ圈出口压板7 停用500kV #1母线RCS915母差保护屏1LP12跳5041开关Ⅰ圈出口压板8 停用500kV #1母线RCS915母差保护屏1LP13 跳5041开关Ⅱ圈出口压板9 停用500kV #1母线RCS915母差保护屏1LP14 跳5051开关Ⅰ圈出口压板10 停用500kV #1母线RCS915母差保护屏1LP15 跳5051开关Ⅱ圈出口压板11 停用500kV#1母线RCS915母差保护屏1LP1投母差保护压板12 停用500kV#1母线RCS915母差保护屏1LP2投开关失灵保护压板ㄣ13-4、操作任务：投入500kV #1母线RCS915母线保护1 检查500kV #1母线RCS915母线保护屏PT二次电压开关确已合好2 检查500kV #1母线RCS915母线保护屏装置电源开关确已合好3 投入500kV #1母线RCS915母差保护屏1LP1投母差保护压板4 投入500kV #1母线RCS915母差保护屏1LP2投开关失灵保护压板5 检查500kV #1母线RCS915母线保护正常6 投入500kV #1母线RCS915母差保护屏1LP6跳5011开关Ⅰ圈出口压板7 投入500kV #1母线RCS915母差保护屏1LP7跳5011开关Ⅱ圈出口压板8 投入500kV #1母线RCS915母差保护屏1LP8跳5022开关Ⅰ圈出口压板9 投入500kV #1母线RCS915母差保护屏1LP9跳 5022开关Ⅱ圈出口压板10 投入500kV #1母线RCS915母差保护屏1LP10跳5031开关Ⅰ圈出口压板11 投入500kV #1母线RCS915母差保护屏1LP11跳 5031开关Ⅱ圈出口压板12 投入500kV #1母线RCS915母差保护屏1LP12跳5041开关Ⅰ圈出口压板13 投入500kV #1母线RCS915母差保护屏1LP13 跳5041开关Ⅱ圈出口压板14 投入500kV #1母线RCS915母差保护屏1LP14 跳5051开关Ⅰ圈出口压板15 投入500kV #1母线RCS915母差保护屏1LP15 跳5051开关Ⅱ圈出口压板16 检查500kV #1母线RCS915母线保护投入正确ㄣ18-1、操作任务：停用500kV邹泰线5043开关RCS921保护1 投入500kV 5042开关保护屏3LP20 投先重合闸压板2 停用500kV 5041开关保护屏3LP20 投先重合闸压板3 停用500kV 5043开关保护屏3LP20 投先重合闸压板4 停用500kV 5043开关保护屏3LP1 A相跳闸出口Ⅰ压板5 停用500kV 5043开关保护屏3LP2 B相跳闸出口Ⅰ压板6 停用500kV 5043开关保护屏3LP3 C相跳闸出口Ⅰ压板7 停用500kV 5043开关保护屏3LP4 重合闸跳闸出口压板8 停用500kV 5043开关保护屏3LP5 A相跳闸出口Ⅱ压板9 停用500kV 5043开关保护屏3LP6 B相跳闸出口Ⅱ压板10 停用500kV 5043开关保护屏3LP7 C相跳闸出口Ⅱ压板11 停用500kV 5043开关保护屏3LP8 失灵启动远跳Ⅰ压板12 停用500kV 5043开关保护屏3LP9 失灵启动远跳Ⅱ压板13 停用500kV 5042开关保护屏3LP10 失灵跳5042开关Ⅰ圈出口压板14 停用500kV 5042开关保护屏3LP11 失灵跳5042开关Ⅱ圈出口压板15 停用500kV 5043开关保护屏3LP16 失灵启动#2母差521保护压板16 停用500kV 5043开关保护屏3LP17 失灵启动#2母差915保护压板ㄣ18-2、操作任务：投入500kV邹泰线5043开关RCS921保护1 检查500kV 5043开关保护屏操作电源Ⅰ开关确已合好2 检查500kV 5043开关保护屏操作电源Ⅱ开关确已合好3 检查500kV 5043开关保护屏921装置电源开关确已合好4 检查500kV 5043开关保护屏RCS921保护正常5 投入500kV 5043开关保护屏3LP1 A相跳闸出口Ⅰ压板6 投入500kV 5043开关保护屏3LP2 B相跳闸出口Ⅰ压板7 投入500kV 5043开关保护屏3LP3 C相跳闸出口Ⅰ压板8 投入500kV 5043开关保护屏3LP4 重合闸跳闸出口压板9 投入500kV 5043开关保护屏3LP5 A相跳闸出口Ⅱ压板10 投入500kV 5043开关保护屏3LP6 B相跳闸出口Ⅱ压板11 投入500kV 5043开关保护屏3LP7 C相跳闸出口Ⅱ压板12 投入500kV 5043开关保护屏3LP8 失灵启动远跳Ⅰ压板13 投入500kV 5043开关保护屏3LP9 失灵启动远跳Ⅱ压板14 投入500kV 5042开关保护屏3LP10 失灵跳5042开关Ⅰ圈出口压板15 投入500kV 5042开关保护屏3LP11 失灵跳5042开关Ⅱ圈出口压板16 投入500kV 5043开关保护屏3LP16 失灵启动#2母差521保护压板17 投入500kV 5043开关保护屏3LP17 失灵启动#2母差915保护压板18 投入500kV 5041开关保护屏3LP20 投先重合闸压板19 投入500kV 5043开关保护屏3LP20 投先重合闸压板20 停用500kV 5042开关保护屏3LP20 投先重合闸压板21 检查500kV 5043开关保护屏RCS921保护投入正确停用500kV川泰Ⅱ线RCS931纵联差动保护1 停用川泰Ⅱ线RCS931及925线路保护屏1LP1跳5033开关A相Ⅰ圈出口压板2 停用川泰Ⅱ线RCS931及925线路保护屏1LP2跳5033开关B相Ⅰ圈出口压板3 停用川泰Ⅱ线RCS931及925线路保护屏1LP3跳5033开关C相Ⅰ圈出口压板4 停用川泰Ⅱ线RCS931及925线路保护屏1LP5跳5032开关A相Ⅰ圈出口压板5 停用川泰Ⅱ线RCS931及925线路保护屏1LP6跳5032开关B相Ⅰ圈出口压板6 停用川泰Ⅱ线RCS931及925线路保护屏1LP7跳5032开关C相Ⅰ圈出口压板7 停用川泰Ⅱ线RCS931及925线路保护屏1LP9 5033开关A相失灵启动压板8 停用川泰Ⅱ线RCS931及925线路保护屏1LP10 5033开关B相失灵启动压板9 停用川泰Ⅱ线RCS931及925线路保护屏1LP11 5033开关C相失灵启动压板10 停用川泰Ⅱ线RCS931及925线路保护屏1LP12 5032开关A相失灵启动压板11 停用川泰Ⅱ线RCS931及925线路保护屏1LP13 5032开关B相失灵启动压板12 停用川泰Ⅱ线RCS931及925线路保护屏1LP14 5032开关C相失灵启动压板13 停用川泰Ⅱ线RCS931及925线路保护屏1LP15闭锁5033开关重合闸压板14 停用川泰Ⅱ线RCS931及925线路保护屏1LP16闭锁5032开关重合闸压板15 停用川泰Ⅱ线RCS931及925线路保护屏1LP17投零序压板16 停用川泰Ⅱ线RCS931及925线路保护屏1LP18投主保护压板17 停用川泰Ⅱ线RCS931及925线路保护屏1LP19投距离压板18 投入川泰Ⅱ线RCS931及925线路保护屏1LP20投931检修状态压板ㄣ。

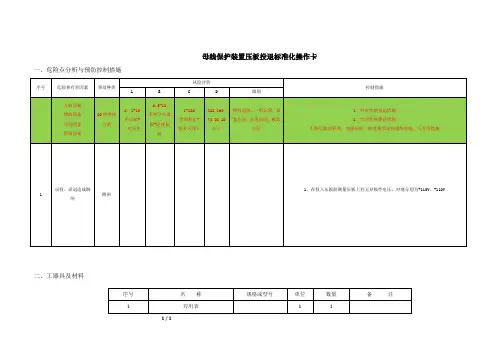

母线保护装置压板投退标准化操作卡一、危险点分析与预防控制措施
二、工器具及材料
1 / 1
三、作业流程
序号流程图示
作业方法作业标准
1 保护压板投入，用万用表打
至直流档，测量保护压板上
下口对地电压
1.将万用表打至直流档
2.测量保护压板对地电压
3.将压板投入
1.保护压板上边对地电压-110V左右，下
边对地有+110V左右：则保护有出口，此
时绝对不能投入压板；
2.保护压板上边对地电压-110V左右，下
边对地有0V左右：则保护没有出口，此
时压板可以投入；
3、保护压板上边对地电压-0V左右，下边
对地有0V左右：则跳闸回路断线不通；
4、保护压板上边对地电压+110V左右，
下边对地有+110V左右：则保护有出口，
且跳闸回路不通；
5、许继压板为强电开入型，故即使正常
情况下保护压板上下为异极性电压，对地
分别为+110V及-110V.
2 保护压板退出1、将保护压板退出1、压板上端口拧松后将压板退出，然后将压板上下端口拧紧。

1 / 1。

关于变电站母线死区保护与分列压板操作原则的浅析发布时间：2023-02-23T02:36:09.314Z 来源：《中国电业与能源》2022年19期作者：白志超1，张全胜2[导读] 变电站内母线承担着汇集、分配和传输电能的作用，白志超1，张全胜21/2.中国三峡新能源(集团)股份有限公司河南分公司，河南省郑州市 450046摘要：变电站内母线承担着汇集、分配和传输电能的作用，保证母线安全稳定运行对提高供电可靠性具有十分重要的意义。

母线保护作为母线的“守护神”，它的不正确运行和动作将给电力系统带来严重安全隐患。

通过介绍母线不同运行状态下发生死区故障时保护动作情况，进一步探讨分列压板的作用和操作原则，关键词：母差保护；分列压板；死区故障；图 1 母差保护死区故障示意图图3 母联双CT配置示意图图2 母联合位死区保护逻辑框图如图1所示，当母联断路器与CT之间发生故障时，母差保护大差和II母小差同时出现差流，母差保护动作跳开母联断路器和II母母线上所有断路器。

但对于I母而言故障点属于区外故障，I母小差不会动作，I母通过母联CT仍源源不断的向故障点提供故障电流。

即实际上故障点并没有真正切除，大差差流仍然存在，这就是母联死区故障。

针对死区故障可以有三种种处理方法：1.母差保护大差元件和II母小差元件启动，大差元件装置判别为母线区内故障，第一时限跳开母联断路器，II母小差元件返回，经150ms 延时进入死区保护逻辑（图2），即封母联CT，将母联电流退出小差计算，从而破环I母电流平衡态状，I母差动保护动作，进而切除故障。

此保护逻辑仅切除I母母线上断路器和母联断路器，II母母线可以持续运行，缩小了停电范围。

随着电网结构的日益复杂，电力系统稳定性变得愈加重要，此方式隔离故障时间较长，母线故障时，短路故障电流非常大，对系统的稳定运行会产生较大的影响；2.母差保护专门设置了母联死区保护逻辑。

当母差保护动作跳开母联断路器后，母联断路器跳开而母联CT仍有电流，且母差保护大差启动元件持续动作不返回的情况下，经150ms延时进入死区保护逻辑，将母联电流退出小差计算，从而破环I母电流平衡态状，I母差动保护动作，进而切除故障。

继电保护压板退投规定继电保护及安全自动装置运行压板投退原则荆门供电公司检修分公司2014年11月10日、/. —前言本管理规定根据电力行业设备标准，国家电网公司、湖北省电力公司等各项规程规定，结合荆门电网所属变电站继电保护及安全自动装置设备的安全运行实际情况，制定本规定。

本要点由荆门供电公司检修分公司安委会提出。

本要点由荆门供电公司检修分公司变电运检室归口。

本要点起草部门（单位）：荆门供电公司检修分公司变电运检室。

本要点主要起草人：皮志勇本要点审核人：徐东升郑义本要点批准人：张洪本要点2014年11 月首次发布。

继电保护及安全自动装置运行压板投退原则1 总则1.1 为进一步提高荆门地区各电压等级继电保护现场运行管理水平，结合所属变电站实际情况，制定本规定。

1.2 本原则明确了综自、智能变电站继电保护、安全自动装置的压板投退原则，各变电站应根据本原则结合装置实际情况制定现场运行规程，经审核、批准后执行。

1.3 本原则仅对现有荆门地区所属变电站不同运行状态情况下，二次设备压板进行规定，未尽事宜按继电保护运行规程执行。

不同运行状态分别在各保护中列举。

1.4 本原则严格参照湖北省电力调度控制中心电司调[2013]18 号文，新扩建、技改以及二次设备的修校试可参照本规定执行。

2 常规综自变电站2.1 220kV 线路保护1）正常运行及线路转热备用应加用的压板: 跳闸出口压板、重合闸出口压板（按南瑞-- 四方-- 许继--- 南自的顺序进行投入，两套保护仅投一套重合闸出口压板，以下说明以投第一套重合闸且操作箱在第一套保护装置内为例说明）、保护功能压板（含主保护、后备保护）、启动失灵压板、失灵出口压板、启动重合闸压板（重合闸在断控单元设该压板）应停用的压板：停用重合闸、检修状态投入压板2）线路转冷备用应加用的压板：启动失灵、失灵出口、重合闸出口（开关断开后停用）3）线路转检修应停用的压板：跳闸出口、重合闸出口、启动失灵、失灵出口、保护功能压板。

关于SGB750母线保护装置保护功能压板更新不实时缺陷的说明及升级事宜一、情况简述我公司生产的SG B750母线保护，部分版本发现保护功能压板更新不实时缺陷。

此缺陷的现象是以120天为一个周期，保护功能压板在开始上电的40天能正常更新，在41天至120天保护压板更新失效。

二、原因分析存在此缺陷的原因是保护程序使用32位计数器累加求余方法实现每200毫秒间隔计时，缺陷版本软件每隔200毫秒时间更新一次最终压板状态（最终压板状态是硬压板的开关量和软压板状态的与门）。

由于在程序实现时，计数器每次加3（应该为1），该32位计数器累加满翻转后不是从0开始（计数器从零开始到计数满，大概40天），引起每200毫秒间隔计时无效，导致最终压板状态不能实时更新，更新不实时最长时间80天。

三、总结及整改建议SGB750母线保护在国网地区使用过的1.03g、1.05g、1.06g、1.07g、1.05z、1.07g-a 版本中存在此缺陷，其他版本不存在此问题。

由于各个版本对应的后台码表不同，我公司建议不升级到保护最新版本。

针对此缺陷发布升级版本1.03G（B）、1.05G （B）、1.06G(B)、1.07G(B)、1.05Z(B)、1.07G(D)，新版本软件解决了上述缺陷。

升级后版本信息1.03G(B)：1.05G(B)1.06G(B)1.07G(B)1.07G(D) –版本号双母双分段2e11f2ac3ad1 双母单分段0afa1.05Z（B）接线方式原版本效验码新版本效验码双母线和单母分段 1.05z 357a 1.05Z(B) 2ED8四、SGB750保护装置现场检查方案：装置液晶主界面上右侧有保护功能的实际投入状态，如图：图现场液晶主界面图压板状态判别如下：压板功能投上时，其相应压板颜色为绿色，压板后面有“已投”标志；压板功能退出时，其相应压板颜色为灰色，压板后面有“已退”标志；上图中框中的部分就是保护功能的实际投入状态，压板状态判别具体如下：1）差动保护：投入相应的压板颜色为绿色；2）失灵保护：退出相应的压板颜色为灰色；3）远方修改定值：退出相应的压板颜色为灰色。

工程技术科技创新导报 Science and Technology Innovation Herald48DOI：10.16660/ki.1674-098X.2018.20.048六统一前后分列运行压板投退顺序优化杨晓楠 胡文燕(国网扬州供电公司 江苏扬州 225000)摘 要：母线承担着汇集、分配和传送电能的作用，因此母线保护对于提高电力系统安全稳定具有十分重要的意义。

为保证发生母联死区故障时母线保护的正确动作，保护装置通常采用投退分列运行压板的方式。

本文分别针对六统一前后母线保护中分列运行压板和开关分合顺序进行讨论，得到合理的投退顺序，为变电站安全运行提供了进一步保障。

关键词：六统一 分列运行压板 母线保护中图分类号：TM77 文献标识码：A 文章编号：1674-098X(2018)07(b)-0048-021 母联死区故障1.1 两条母线并列运行如图1所示，当母联开关和电流互感器之间发生故障时，故障点对于II母小差为区外故障，因此II母小差不动作；对于I母小差动为区内故障，因此I母小差动作，并经复压闭锁元件出口，但是故障不能切除。

1.2 两条母线分列运行如图2所示，当母联开关和电流互感器之间发生故障时，由于母联开关在分位，故障对于I母没有影响，对于II 母来说，该故障点属于区外故障，因此II母小不动作，故障也不能切除。

2 六统一前后母联死区保护原理无论母联开关在分位还是合位，解决母联死区故障的问题本质上均是在判定母线分列运行情况下，通过使母联电流不计入小差，从而母差动作切除故障，即“封母联”方式(见图3)。

无论是六统一还是非六统一，封母联方式区别在于如何判定母线分列运行。

2.1 “六统一”母联死区保护原理根据状态的不同，“六统一”后针对母线分列运行的判定有两种方式。

2.1.1 正常运行状态下采用“分列运行压板”和TWJ取“与”逻辑判定母线是否为分列运行，当二者均为1，母线为分列运行，母联电流不计入小差。

主变联跳母联(分段)压板投退的原因分析与建议发布时间：2023-02-02T03:51:52.910Z 来源：《中国电业与能源》2022年18期作者：马鹏[导读] 在500kV变电站中，220kV设备区最为常见的接线方式通常是双母双分段结构，马鹏云南电网有限责任公司楚雄供电局，在500kV变电站中，220kV设备区最为常见的接线方式通常是双母双分段结构，在这类接线方式中，其母联、母分断路器共有4个，在正常运行方式下，能够保证系统的稳定，但是，对于主变保护，尤其是后备保护而言，存在着多种跳闸方式与时限的情况，所以，在操作或系统故障时，因线路的重要性不同，故而需要制定不同的跳闸方案，本文以笔者所在的云南电网某500kV变电站实际运行情况为例，结合双母双分段接线方式的结构特点与运行风险介绍，提出了一种双母线双分段接线方式下，主变中后备的动作逻辑，通过该方法能够有效提升主变跳闸的精确性。

关键词：500kV变电站；双母双分段；主变后备保护；压板投退1双母双分段接线结构特点220kV双母双分段接线方式在220kV电压等级中十分常见，其典型结构如下图1所示，其中213、224开关通常被称为母分开关，212、234开关通常被称为母联开关，在正常运行方式下，4个母联、母分开关均在合位，即4段母线合环运行，该接线方式下，其中一段母线检修，可以通过“倒母线”的方式，将该母线上的所有开关通过刀闸的切换，而从由另一段母线供电，这样，就能够保持线路不停电，从而提升了供电的稳定性；这四个断路器单开关停电检修时，对于母线的运行方式没有任何影响。

从上图可以发现，双母双分段运行方式能够大幅提高运行的可靠性，但是从经济性上来说，其投资成本较高，但是为了提升系统N-1后的安全性，该方式是目前500kV变电站220kV设备区的首选接线方式。

2双母双分段运行风险在实际运行中，500kV变电站的220kV设备区作为负荷端，通常情况下，若非正常停电检修，通常不停电，但是，在设备检修时，其可能对电网的网架运行安全性造成影响，从图1中可以看出，如果4条母线中的某一条母线检修，此时，再次发生了N-1跳闸事故，此时，可以根据母线的不同，导致不同的后果，尤其是母联断路器跳闸，可能导致大面积失压的风险。

保护压板投退要点一、常规保护压板投退1.投入退保护压板，应分项填写保护压板的名称和编号，每一套保护装置需投退的保护压板全部填写完毕后，应对所投退保护压板是否正确进行检查。

2.一次设备处于冷备用或检修状态，保护应处于退出状态。

3.双母线进行倒母线操作时，在断开母联开关控制电源前，必须先投入母线互联压板，在合上母联开关控制电源后，再退出母线互联压板。

在互联状态下（即馈路甲、乙刀闸同时合上或投入母线互联压板），应检查母差保护或监控后台“互联灯亮”；每操作一组刀闸，应检查母差保护屏和线路保护屏电压切换正常。

在倒换完母线后应检查“互联灯灭”。

具体检查示例如下：（1）检查**母差保护屏互联灯亮。

（2）检查**母差保护屏互联灯灭。

（3）检查**母差保护屏电压切换正常。

（4）检查**线路保护屏电压切换正常。

4.关于充电保护的投退说明：（1）线路(断路器)保护中有充电功能压板的,在向线路、母线充电,合开关之前应投入,在开关合上且检查充电正常后应立即退出。

（2）为防止误投充电保护，线路充电保护投入前，应检查线路确无电压。

（3）在断路器两侧均已带电，合环操作时，不投充电保护。

（4）向主变（高抗）充电时，各站按保护定值的要求进行投退（保护定值中说明不投或躲不过励磁涌流的不允许投入）。

（5）双母线或单母线分段接线，在用母联（分段）开关向另一组母线充电，或用主变中（低）压侧向母线充电时，应投入充电保护压板，充电正常后，应立即退出。

具体充电方式可根据调令执行。

（6）对于3/2接线和角形接线，合环操作的开关充电保护不投。

5. 关于线路保护的投退说明：（1）对于3/2接线和角形接线方式线路的高频保护，在一次设备运行方式发生改变时，必须根据现场运行方式操作断路器的停信压板，即：在断路器停电，断开控制电源前投入断路器的停信压板，在合上控制电源空开后，必须及时退出。

对于断路器与所带线路同时停电时，不投入去已停电线路的停信压板，只投入去运行线路的停信压板。

继电保护及自动装置压板投退管理规定批准：复审：初审：编写：****有限责任公司1、总则1.1 为了保证电网安全稳定运行及我公司发输配电设备的安全、可靠，根据国家电力行业和集团公司有关规程、规定，特制定本规定。

1.2 ****公司继电保护及安全自动装置（以下简称保护装置）的压板运行管理按管辖范围实行统一调度、分级管理。

1.3 ****公司保护装置必须按有关规定和要求准确、可靠投入运行；严禁带电设备处于无保护状态下运行，特殊情况下停用保护装置，必须经公司总工程师批准。

1.4 发电部运行值班人员在交接班、巡回检查、运行操作过程中要认真监视保护装置信号和中央信号是否正常，压板及切换开关位置是否正确，录波器工作是否正常，对有疑问或装置异常应及时联系检修公司处理并做好相关记录。

1.5 检修公司继电保护专责应向发电部提供电气设备在运行、热备、冷备等不同状态下保护压板投退书面规定，继电保护人员和发电部运行值班人员应按照公司定期工作和技术监控的要求，定期到现场核对检查保护装置的压板投退正确性。

尤其在保护装置状态发生变化后要进行进一步确认核对，确保保护装置及压板投退在正确位置，并及时做好相关记录和台帐。

1.6 本规定适用于****公司电气设备保护装置压板投、退管理，各级生产负责人、值班运行人员、继电保护人员均应熟悉并认真执行。

2、职责2.1检修公司职责a ）负责提出、填写保护压板投退申请单，报设备部审核。

b ）对申请单内填报的退出保护装置和压板名称、保护装置存在的软硬件问题、所采取的技术措施和安全措施正确性负责，并应在检修交待本进行相关交待。

2.2设备部职责a ）负责审查检修公司提交的保护投退申请单工作内容是否必要、可行。

b ）负责审查保护投退申请单内所写的技术措施和安全措施是否正确和完善。

2.3发电部职责a ）负责审查保护投退申请单涉及工作任务的必要性，是否符合现场实际要求。

b ）按保护投退申请单要求进行保护装置压板的投退操作，对保护装置压板投退位置的正确性负责，做好相关记录和台帐。

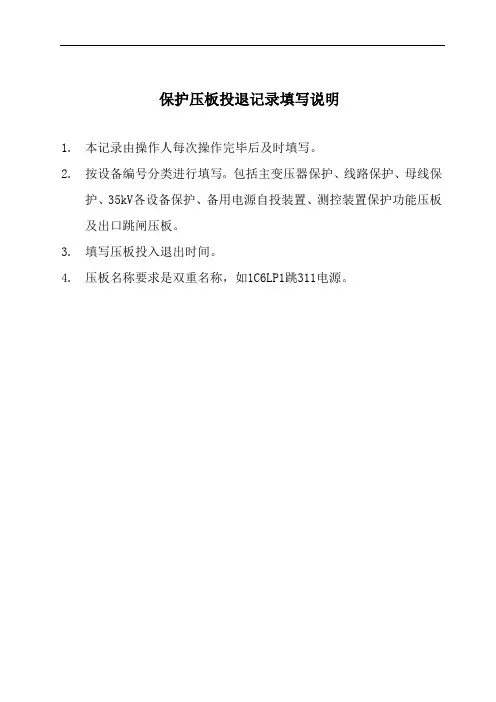

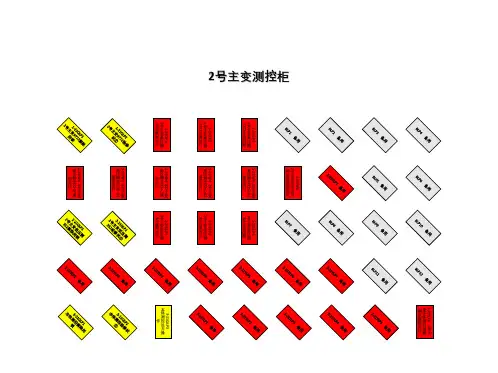

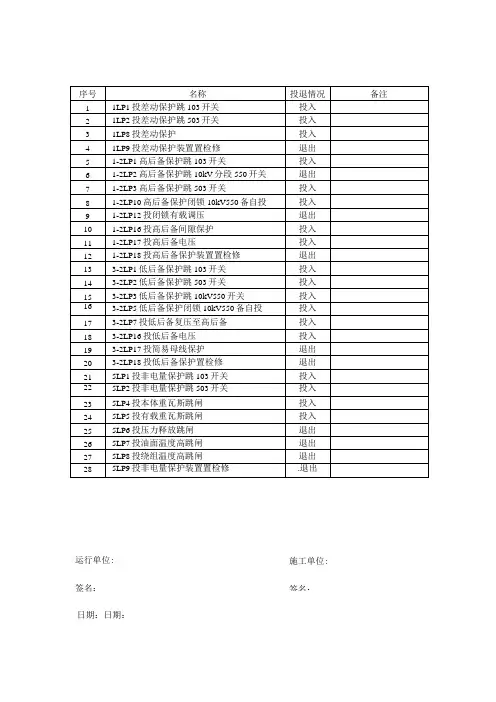

变电站倒闸操作分为一次设备和二次设备, 保护压板投、退是二次设备操作的主要项目。

保护压板也叫保护连片, 是保护装置联系外部接线的桥梁和纽带, 关系到保护的功能和动作出口能否正常发挥作用, 因此非常重要。

变电站运行人员应了解各类保护压板的功能和投、退原则, 特别是当现场运行方式发生变化时, 有些保护的压板也要作相应的切换, 避免由于误投或漏投压板造成保护误动或拒动等人为误操作事故的发生。

1 保护压板的分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。

保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退) 。

该压板一般为弱电压板, 接直流24 V。

也有强电功能压板, 如BP22B 投充电保护、过流保护等, 接直流220 V 或110 V。

但进入装置之前必经光电耦合或隔离继电器隔离, 转化为弱电开入, 其抗干扰能力更好。

出口压板决定了保护动作的结果, 根据保护动作出口作用的对象不同, 可分为跳闸出口压板和启动压板。

跳闸出口压板直接作用于本开关或联跳其他开关, 一般为强电压板。

启动压板作为其他保护开入之用, 如失灵启动压板、闭锁备自投压板等,根据接入回路不同, 有强电也有弱电。

2 保护压板投、退一般原则当开关在合闸位置时, 投入保护压板前需用高内阻电压表测量两端电位, 特别是跳闸出口压板及与其他运行设备相关的压板, 当出口压板两端都有电位, 且压板下端为正电位、上端为负电位, 此时若将压板投入, 将造成开关跳闸。

应检查保护装置上动作跳闸灯是否点亮, 且不能复归, 否则有可能保护跳闸出口接点已粘死。

如出口压板两端均无电位, 则应检查相关开关是否已跳开或控制电源消失。

只有出口压板两端无异极性电压后, 方可投入压板。

除了与二次回路直接连接的保护硬压板之外,某些厂家还设置了保护软压板, 便于监控后台机、调度后台机远方投、退保护。

软压板与硬压板组成“与”的关系来决定保护功能的投、退, 只有两种压板都投入且控制值整定为投入时, 保护功能才起作用, 任一项退出, 保护功能将退出。
