第一天目标:熟悉ANSYS基本关键字的含义k --> Keypoints 关键点l --> Lines 线a --> Area 面v --> V olumes 体e --> Elements 单元n --> Nodes 节点cm --> component 组元et --> element type 单元类型mp --> material property 材料属性r --> real constant 实常数d --> DOF constraint 约束f --> Force Load 集中力sf --> Surface Force on nodes 表面载荷bf --> Body Force on Nodes 体载荷ic --> Initial Conditions 初始条件第二天目标:了解命令流的整体结构,掌握每个模块的标识!文件说明段/BATCH/TITILE,test analysis !定义工作标题/FILENAME,test !定义工作文件名/PREP7 !进入前处理模块标识!定义单元,材料属性,实常数段ET,1,SHELL63 !指定单元类型ET,2,SOLID45 !指定体单元MP,EX,1,2E8 !指定弹性模量MP,PRXY,1,0.3 !输入泊松比MP,DENS,1,7.8E3 !输入材料密度R,1,0.001 !指定壳单元实常数-厚度......!建立模型K,1,0,0,, !定义关键点K,2,50,0,,K,3,50,10,,K,4,10,10,,K,5,10,50,,K,6,0,50,,A,1,2,3,4,5,6, !由关键点生成面......!划分网格ESIZE,1,0,AMESH,1......FINISH !前处理结束标识/SOLU !进入求解模块标识!施加约束和载荷DL,5,,ALLSFL,3,PRES,1000SFL,2,PRES,1000......SOLVE !求解标识FINISH !求解模块结束标识/POST1 !进入通用后处理器标识....../POST26 !进入时间历程后处理器……/EXIT,SA VE !退出并存盘以下是日志文件中常出现的一些命令的标识说明,希望能给大家在整理LOG文件时有所帮助/ANGLE !指定绕轴旋转视图/DIST !说明对视图进行缩放/DEVICE !设置图例的显示,如:风格,字体等/REPLOT !重新显示当前图例/RESET !恢复缺省的图形设置/VIEW !设置观察方向/ZOOM !对图形显示窗口的某一区域进行缩放第三天生成关键点和线部分1.生成关键点K,关键点编号,X坐标,Y坐标,Z坐标例:K,1,0,0,02.在激活坐标系生成直线LSTR,关键点P1,关键点P2例:LSTR,1,23.在两个关键点之间连线L,关键点P1,关键点P2例:L,1,2注:此命令会随当前的激活坐标系不同而生成直线或弧线4.由三个关键点生成弧线LARC,关键点P1,关键点P2,关键点PC,半径RAD例:LARC,1,3,2,0.05注:关键点PC是用来控制弧线的凹向??????5.通过圆心半径生成圆弧CIRCLE,关键点圆心,半径RAD,,,,圆弧段数NSEG例:CIRCLE,1,0.05,,,,46.通过关键点生成样条线BSPLIN,关键点P1,关键点P2,关键点P3,关键点P4,关键点P5,关键点P6 例:BSPLIN,1,2,3,4,5,67.生成倒角线LFILLT,线NL1,线NL2,倒角半径RAD例:LFILLT,1,2,0.005(如果不是圆角呢？)8.通过关键点生成面A,关键点P1,关键点P2,关键点P3,关键点P4,关键点P5,关键点P6,P7,P8... 例:A,1,2,3,4 （关键点有没有顺序？）9.通过线生成面AL,线L1,线L2,线L3,线L4,线L5,线L6,线L7,线L8,线L9,线L10例:AL,5,6,7,810.通过线的滑移生成面ASKIN,线NL1,线NL2,线NL3,线NL4,线NL5,线NL6,线NL7,线NL8,线NL9 例:ASKIN,1,4,5,6,7,8注:线1为滑移的导向线第四天目标:掌握常用的实体-面的生成生成矩形面1.通过矩形角上定位点生成面BLC4,定位点X方向坐标XCORNER,定位点Y方向坐标YCORNER,矩形宽度WIDTH,矩形高度HEIGHT,矩形深度DEPTH例:BLC4,0,0,5,3,02.通过矩形中心定位点生成面BLC5,定位点X方向坐标XCENTER,定位点Y方向坐标YCENTER,矩形宽度WIDTH,矩形高度HEIGHT,矩形深度DEPTH注:与上条命令的不同就在于矩形的定位点不一样例:BLC5,2.5,1.5,5,3,03.通过在工作平面定义矩形X.Y坐标生成面RECTNG,矩形左边界X坐标X1,矩形右边界X坐标X2,矩形下边界Y坐标Y1,矩形上边界Y坐标Y2例:RECTNG,0,5,0,3生成圆面4.通过中心定位点生成实心圆面CYL4,定位点X方向坐标XCENTER,定位点Y方向坐标YCENTER,圆面的内半径RAD1,内圆面旋转角度THETA1,圆面的外半径RAD2,外圆面旋转角度THETA2,圆面的深度DEPTH注:如要实心的圆面则不用RAD2,THETA2,DEPTH例:CYL4,0,0,5,3605.生成扇形圆面命令介绍如上例1实心扇形:CYL4,0,0,5,60例2扇形圆环:CYL4,0,0,5,60,10,60例3整的圆环:CYL4,0,0,5,360,10,360注:同时可通过定义圆面的深度以生成柱体6.通过在工作平面定义起始点生成圆面CYL5,开始点X坐标XEDGE1,开始点Y坐标YEDGE1,结束点X坐标XEDGE2,结束点Y坐标YEDGE2,圆面深度DEPTH例:CYL5,0,0,2,2,7.通过在工作平面定义内外半径和起始角度来生成圆面PCIRC,内半径RAD1,外半径RAD2,起始角度THETA1,结束角度THETA2 例:PCIRC,2,5,30,1808.生成面与面的倒角AFILLT,面1的编号NA1,面2的编号NA2,倒角半径RAD例:AFILLT,2,5,2下一讲:多边形面的生成第五天目标:掌握多边形面和体的生成1.生成多边形面命令:RPR4,多边形的边数NSIDES,中心定位点X坐标XCENTER,中心定位点Y坐标YCENTER,中心定位点距各边顶点的距离RADIUS,多边形旋转角度THETA例:RPR4,4,0,0,0.15,30注:这条命令可通过定义不同的NSIDES生成三边形,四边形,...,八边形2.生成多边形体命令:RPR4,多边形的边数NSIDES,中心定位点X坐标XCENTER,中心定位点Y坐标YCENTER,中心定位点距各边顶点的距离RADIUS,多边形旋转角度THETA,多边形的深度DEPTH例:RPR4,4,0,0,0.15,30,0.1注:多边形体和面命令唯一的不同就在于深度DEPTH的定义到此,关键点,线,面的生成讲解已结束,下一讲:体的生成第六天目标:掌握体的生成命令1.通过关键点生成体命令:V,关键点P1,关键点P2, P3, P4, P5, P6, P7, P8例:V,4,5,6,7,15,24,252.通过面生成体命令:V A,面A1,面A2, A3, A4, A5, A6, A7, A8, A9, A10例:V A,3,4,5,8,103.通过长方形角上定位点生成体命令:BLC4该命令前面在讲生成面的时候已作介绍,唯一的不同在于深度DEPTH的定义.4.通过长方形中心定位点生成面命令:BLC55.通过定义长方体起始位置生成体命令:BLOCK,开始点X坐标X1,结束点X坐标X2, Y1, Y2, Z1, Z2例:BLOCK,2,5,0,2,1,36.生成圆柱体基本命令通生成圆形面,不同在于DEPTH的定义基本命令:CYL4基本命令:CYL5基本命令:CYLIND7.生成棱柱基本命令通生成多边形,不同在于DEPTH的定义基本命令:RPR48.通过球心半径生成球体命令:SPH4,球心X坐标XCENTER,球心Y坐标YCENTER,半径RAD1,半径RAD2例:SPH4,1,1,2,5 9.通过直径上起始点坐标生成球体命令:SPH5,起点X坐标XEDGE1,起点Y坐标YEDGE1,结束点X坐标XEDGE2,结束点Y坐标YEDGE2例:SPH5,2,5,7,610.在工作平面起点通过半径和转动角度生成球体命令:SPHERE,半径RAD1,半径RAD2,转动角度THETA1,转动角度THETA2 例:SPHERE,2,5,0,6011.生成圆锥体命令:CONE,底面半径RBOT,顶面半径RTOP,底面高Z1,顶面高Z2,转动角度THETA1,转动角度THETA2例:CONE,10,20,0,50,0,180下一讲:布尔操作第七天目标:掌握常用的布尔操作命令1.沿法向延伸面生成体命令:VOFFST,面的编号NAREA,面拉伸的长度DIST,关键点增量KINC 例:VOFFST,1,2,,2.通过坐标的增量延伸面生成体命令:VEXT,面1的编号NA1,面2的编号NA2,增量NINC,X方向的增量DX,Y方向的增量DY,Z方向的增量DZ, RX, RY, RZ例:VEXT,1,5,1,1,2,2,3.面绕轴旋转生成体命令:VROTA T,面1的编号NA1,面2的编号NA2,NA3, NA4, NA5, NA6,定位轴关键点1编号PAX1,定位轴关键点2编号PAX2,旋转角度ARC,生成体的段数NSEG例:VROTAT,1,2,,,,,4,5,360,44.沿线延伸面生成体命令:VDRAG,面1的编号NA1,面2的编号NA2, NA3, NA4, NA5, NA6,导引线1的编号NLP1,导引线2的编号NLP2, NLP3, NLP4, NLP5, NLP6例:VDRAG,2,3,,,,,8,5.线绕轴旋转生成面命令:AROTA T,线1的编号NL1, NL2, NL3, NL4, NL5, NL6,定位轴关键点1的编号PAX1,定位轴关键点2的编号PAX2,旋转角度ARC,生成面的段数NSEG例:AROTAT,3,4,,,,,6,8,360,46.沿线延伸线生成面命令:ADRAG,线1的编号NL1,NL2, NL3, NL4, NL5, NL6,导引线1的编号NLP1, NLP2, NLP3, NLP4, NLP5, NLP6例:ADRAG,3,,,,,,87.同理可以延伸关键点,相应的命令如下: LROTAT, NK1, NK2, NK3, NK4, NK5, NK6, PAX1, PAX2, ARC, NSEG LDRAG, NK1, NK2, NK3, NK4, NK5, NK6, NL1, NL2, NL3, NL4, NL5, NL6 各选项的含义雷同于上.8.延伸一条线命令:LEXTND,线的编号NL1,定位关键点编号NK1,延伸的距离DIST,原有线是否保留控制项KEEP例:LEXTND,5,2,1.5,09.布尔操作:加命令:LCOMB,线编号NL1,线编号NL2,是否修改控制项KEEP例:LCOMB,2,5注:对面和体的相应为:V ADD,AADD.选项的含义都类似10.布尔操作:粘接和搭接搭接的核心关键字为:OVLAP,随实体的不同略有不同,如:对体为VOVLAP对面为AOVLAP对线为LOVLAP粘接的核心关键字为:GLUE,随实体的不同略有不同,如:对体为VGLUE对面为AGLUE对线为LGLUE但其他的选项的含义是类似的,这里就不再累述.下一讲:移动,复制,映射,删除...第八天目标:掌握体素的移动,复制,删除,映射一.移动关键点命令:KMODIF,关键点编号NPT,移动后的坐标X,移动后的坐标Y,移动后的坐标Z例:KMODIF,5,0,0,2二.移动复制关键点命令:KGEN,复制次数选项ITIME,起始关键点编号NP1,结束关键点编号NP2,增量NINC,偏移DX,偏移DY,偏移DZ,关键点编号增量KINC,生成节点单元控制项NOELEM,原关键点是否被修改选项IMOVE例:KGEN,2,1,10,1,2,2,2,,,,注:IMOVE选项说明,设置为0时,不修改原关键点,即为复制,设置为1时,修改原关键点,即为移动,从而通过控制IMOVE选项实现移动或复制.三.移动复制线命:LGEN,ITIME,NL1,NL2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE各选项的含义同上四.移动复制面命:AGEN,ITIME,NA1,NA2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE各选项的含义同上五.移动复制体命令:VGEN,ITIME,NV1,NV2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE各选项的含义同上六.修改面的法向方向命令:ANORM,面的编号ANUM,单元的法向方向是否修改选项NOEFLIP 例:ANORM,2七.体素的删除基本的命令为:*DELE组合不同的关键字形成不同的命令如:KDELE,LDELE,ADELE,VDELE基本的命令格式为:*DELE,起始体素编号N*1,结束体素编号N*2,增量NINC,是否删除体素下层的元素选项KSWP如:LDELE,2,5,1,1八.体素的映射基本的命令为:*SYMM组合不同的关键字形成不同的命令如:KSYMM,LSYMM,ARSYM,VSYMM基本的命令格式为:*SYMM,映射轴选项NCOMP,起始体素编号N*1,结束体素编号N*2,增量NINC,关键点编号增量KINC,NOELEM, IMOVE如:VSYMM,X,1,10,1,,,,下一讲:网格划分常用命令。
ANSYS产品分为三大通用体系，即结构，流体，电磁。
另外还有专业的行业专用工具及前处理工具等。
一，结构1，非线性及动力学分析：MechanicalANSYS Mechanical是ANSYS产品家族中的结构及热分析模块，除提供常规结构分析功能外，强劲稳健的非线性、独具特色的梁单元、高效可靠的并行求解、充满现代气息的前后处理是她的四大特色。
2，高级疲劳耐久性分析和信号处理软件：FE-SafeANSYS FE-SAFE是真正实现CAE分析、疲劳试验与疲劳设计于一体的高级结构疲劳耐久性分析和信号分析处理专用软件,界面友好，易学易用。
3，多体动力学仿真软件：RecurDYN TRecurDyn是多体动力学分析软件中新技术的最佳代表。
采用相对坐标系运动方程理论和完全递归求解技术，非常适合于求解大规模的多体动力学问题。
4，通用显式非线性有限元程序：LS-DYNALS-DYNA是功能齐全的几何非线性（大位移、大转动和大应变）、材料非线性（160多种材料模型）和接触非线性（50多种接触类型）程序，是世界上最著名的通用显式非线性有限元程序分析软件。
5，新一代刚体动力学分析模块：Rigid DynamicsRigid Dynamics是ANSYS Structural（或更高级的Mechanical或Multiphysics）产品的一个附加模块，它集成于Workbench环境下，在Structural所具有的柔性体动力学（瞬态动力学）分析功能的基础上，基于全新的模型处理方法和求解算法，专用于模拟由运动副和弹簧连接起来的刚性组件的动力学响应。
二，流体1，高级流体动力学分析软件：CFXANSYS CFX是一款拥有世界最先进算法的成熟商业流体计算软件。
功能强大的前处理器，求解器和后处理模块使ANSYS CFX能满足几乎所有工业流体的计算分析需要。
2，专业的流体力学分析软件：FLUENT在过去的二十多年间，FLUENT已成为了全球领先的商用流体分析软件，它采用流体动力学（CFD）的数值模拟技术，为全球范围内的各个行业的工程师提供流体问题的解决方案，是当今全球应用范围广泛，功能强大的商业CFD软件。
ANSYS使用简介1ANSYS概述1.1ANSYS简介ANSYS是一种广泛的商业套装工程分析软件。
所谓工程分析软件，主要是在机械结构系统受到外力负载所出现的反应，例如应力、位移、温度等，根据该反应可知道机械结构系统受到外力负载后的状态，进而判断是否符合设计要求。
一般机械结构系统的几何结构相当复杂，受的负载也相当多，理论分析往往无法进行。
想要解答，必须先简化结构，采用数值模拟方法分析。
由于计算机行业的发展，相应的软件也应运而生，ANSYS软件在工程上应用相当广泛，在机械、电机、土木、电子及航空等领域的使用，都能达到某种程度的可信度，颇获各界好评。
使用该软件，能够降低设计成本，缩短设计时间。
到80年代初期，国际上较大型的面向工程的有限元通用软件主要有：ANSYS,NASTRAN,ASKA,ADINA,SAP等。
以ANSYS为代表的工程数值模拟软件，是一个多用途的有限元法分析软件，它从1971年的2.0版本与今天的5.7版本已有很大的不同，起初它仅提供结构线性分析和热分析，现在可用来求结构、流体、电力、电磁场及碰撞等问题的解答。
它包含了前置处理、解题程序以及后置处理，将有限元分析、计算机图形学和优化技术相结合，已成为现代工程学问题必不可少的有力工具。
1.2ANSYS软件主要功能ANSYS软件是融结构、热、流体、电磁、声学于一体的大型通用有限元软件，可广泛的用于核工业、铁道、石油化工、航空航天、机械制造、能源、汽车交通、国防军工、电子、土木工程、生物医学、水利、日用家电等一般工业及科学研究。
该软件提供了不断改进的功能清单，具体包括：结构高度非线性分析、电磁分析、计算流体力学分析、设计优化、接触分析、自适应网格划分及利用ANSYS参数设计语言扩展宏命令功能。
1.3ANSYS软件主要特点主要技术特点：唯一能实现多场及多场耦合分析的软件唯一实现前后处理、求解及多场分析统一数据库的一体化大型FEA软件唯一具有多物理场优化功能的FEA软件唯一具有中文界面的大型通用有限元软件强大的非线性分析功能多种求解器分别适用于不同的问题及不同的硬件配置支持异种、异构平台的网络浮动，在异种、异构平台上用户界面统一、数据文件全部兼容强大的并行计算功能支持分布式并行及共享内存式并行多种自动网格划分技术良好的用户开发环境支持的图形传递标准：SATParaolidSTEP与CAD软件的接口UnigraphicPro/ENGINEERI-DeaCatiaCADDSSolidEdgeSolidWork1.4运行环境（ANSYS5.7）HardDik:500MB以上自由空间.OperatingSytem:MicrooftWindow2000,WindowNT4.0(SP5orhigher)or Window98Graphic:AWindow2000/NT4.0or98upportedGraphicCard,capableof1024某768inHigh2ANSYS的基本使用2.1ANSYS环境简介ANSYS有两种模式：一种是交互模式（InteractiveMode），另一个是非交互模式（BatchMode）。
ANSYS模块介绍分析功能覆盖了自然界的四种场具有独一无二的多场耦合分析功能--------------------------------------------------------------------------------使用特点与用户的长期沟通使ANSYS拥有了人见人爱的特异功能功能完备的前后处理器使ANSYS易学易用强大的图形处理能力及得心应手的实用工具使使用者轻松愉快ANSYS奇特的多平台解决方案使用户物尽其用丰富、强健、高速、可靠的求解器ANSYS和流行的CAD软件均有接口--------------------------------------------------------------------------------专用模块高速变形和高度非线性模块－ANSYS/LS-DYNA(冲击、爆炸、碰撞、实体成形、板成形) 边界元流体动力学模块ANSYS/LINFLOW(水下结构振动、气弹颤振分析)土木工程专用模块ANSYS/CivilFEM疲劳分析专用模块ANSYS-SAFE电子封装、结构及热分析专用模块ANSYS/AnsPak子模型：子模型允许把模型中的某一局部结构与其余部分分开，细致构造该局部模型并重新划分细网格进行更详细的分析，这个精细的局部模型称为子模型。
利用子模型可以在不增加整个模型复杂性和计算量的前提下获得结构中特定区域更为准确的结果。
子结构ANSYS通过把部分单元等效为一个独立单元（超单元，又称子结构）可大大节省求解运算时间或提高建模效率。
单元死活单元死活可以用来模拟材料添加与去除过程，如：山体开挖，大坝修筑，焊接过程，溶化过程。
参数化设计语言（APDL）ANSYS依靠命令驱动，APDL是一个能将ANSYS命令有机组织起来完成系统分析的工具。
APDL具有计算机语言要素，如：循环、判断、分支、变量及数组、子过程（宏）、数学函数、ANSYS函数等、变量（参数）等要素使用户应用APDL进行系列产品的分析和优化设计。

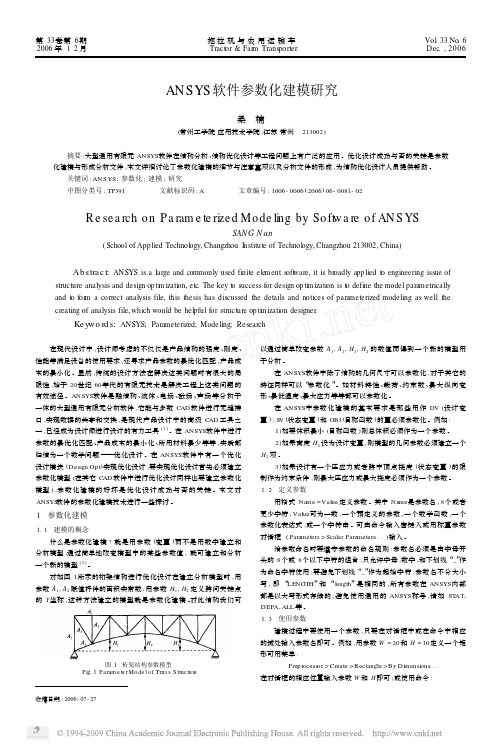

ANSYS 软件参数化建模研究桑 楠(常州工学院应用技术学院,江苏常州 213002)摘要:大型通用有限元ANSYS 软件在结构分析、结构优化设计等工程问题上有广泛的应用。
优化设计成功与否的关键是参数化建模与形成分析文件,本文详细讨论了参数化建模的细节与注意事项以及分析文件的形成,为结构优化设计人员提供帮助。
关键词:AN SYS;参数化;建模;研究中图分类号:TP391 文献标识码:A 文章编号:1006-0006(2006)06-0081-02R e sea rch o n P a ram e te ri zed Mo de li ng by So ft w a re o f AN S YSSAN G N an(School of App lied Technol ogy,Changzhou I nstitute of Technol ogy,Changzhou 213002,China )Ab s tra c t:ANSYS is a large and commonly used finite ele ment s oft w are,it is br oadly app lied t o engineering issue ofstructure analysis and design op ti m izati on,etc .The key t o success for design op ti m izati on is t o define the model para metrically and t o f or m a correct analysis file,this thesis has discussed the details and notices of para meterized modeling as well the creating of analysis file,which would be hel pful for structure op ti m izati on designer .Key wo rd s:ANSYS;Para meterized;Modeling;Research 在现代设计中,设计师考虑的不仅仅是产品结构的强度、刚度、性能等满足设备的使用要求,还寻求产品参数的最优化匹配,产品成本的最小化。
ANSYS Mechanical模块介绍ANSYS Mechanical包含通用结构力学分析部分（Structure模块）、热分析部分（Professional）及其耦合分析功能。
ANSYS Mechanical具有一般静力学、动力学和非线性分析能力，也具有稳态、瞬态、相变等所有的热分析能力以及结构和热的耦合分析能力，可以处理任意复杂的装配体，涵盖各种金属材料和橡胶、泡沫、岩土等非金属材料。
ANSYS Mechanical的耦合场分析功能具有声学分析、压电分析、热/结构耦合分析和热/电耦合分析能力。
ANSYS Mechanical也可与ANSYS CFX专业流体分析模块进行实时双向的流固耦合分析。
特色功能•前后处理o双向参数互动的CAD接口o智能网格生成器o各种结果的数据处理o各种结果的图形及动画显示o全自动生成计算报告•结构静力分析（线性/非线性）•叠层复合材料（非线性叠层壳单元、高阶叠层实体单元、Tsai-Wu失效准则、图形化）•非线性分析能力o几何非线性（大变形、大应变、应力强化、旋转软化、压力载荷强化）o材料非线性（近70种非线性材料本构模型，含：弹塑性、蠕变、粘塑性、粘弹性、超弹性、非线性弹性、岩土和混凝土、膨胀材料、垫片材料、铸铁材料等）o单元（或称边界/状态）非线性▪高级接触单元（点对点接触、点对面接触、刚对柔面面接触、柔对柔面面接触、线性接触（MPC）等，支持大滑移和多种摩擦模型，支持多场耦合接触）▪其它非线性单元（旋转铰接单元、弹簧－阻尼器单元、膜壳单元、……）•动力学分析能力o模态分析（自然模态分析、预应力模态分析、循环对称模态、阻尼复模态、模态综合分析）o谐响应分析o瞬态分析（线性/非线性、多种算法）o响应谱和随机振动分析（单点谱、多点谱、功率谱）o转子动力学分析•屈曲分析（线性屈曲、非线性屈曲、循环对称屈曲分析）•高级对称分析（循环对称模态分析、循环对称结构静力分析、轴对称、平面对称和反对称）•断裂力学分析（应力强度因子、J积分、裂纹尖端能量释放率）•通用疲劳分析•结构热分析部分（Professional）o稳态温度场（热传导、热对流、热辐射）o瞬态温度场（热传导、热对流、热辐射、相变）o管流热耦合o支持复杂热载荷和边界条件o非线性特性（接触传热、非线性材料）•耦合场分析部分及其它功能o静流体分析（流固耦合静动力分析）o声学分析（声波在各种声学介质中的传播、声波的反射和吸收（远场））o耦合场分析•设计优化：多种优化算法、多种辅助工具•拓扑优化：拓扑形状优化、拓扑频率优化•概率设计系统(PDS)o十种概率输入参数o参数的相关性o两种概率计算方法：蒙特卡罗法、响应面法o支持分布式并行计算o可视化概率设计结果•其它实用技术o P单元、子结构、子模型分析技术o单元生死分析技术o专用单元（螺栓单元、真实截面梁单元、表面效应单元、轴对称谐波单元、……）•二次开发特征o ANSYS参数化设计语言(APDL)o用户可编程特性（UPF）o用户界面设计语言(UIDL)o专用界面开发工具（TCL/TK）o外部命令•求解器：直接求解器、多种迭代求解器、特征值求解器•并行求解器o分布式ANSYS 求解器：包括两个稀疏矩阵求解器（“Sparse”和“Distributed Sparse”直接求解器）、一个PCG求解器和一个JCG求解器o代数多重网格求解器AMG：支持多达8个CPU的共享式并行机（CPU每增加一倍，求解速度提高80％，对病态矩阵的处理性能优越）客户价值•提供与CAD软件的双向几何接口；•对复杂装配体自动生成接触，也提供手动生成接触的向导；•软件高效的并行求解器，提供超大规模模型求解能力；•提供强大的非线性分析能力，在三个方面具有独特优势：先进的非线性单元、广泛的非线性材料模式和稳健的接触分析；•全面的动力学分析能力；•耦合场求解功能，有效处理诸如摩擦生热、接触传热、焊接过程分析等热/结构分析问题，以及压电、热/电耦合和声学问题。
