ANSYS APDL命令流详解-4创建几何模型

ANSYS APDL命令流详解-4创建几何模型
。关键点必须按顺时针或逆时针顺序输入，同时按右手规则确 定面的正法线方向。
当关键点数≥4时，应该保证所有关键点位于同一平面或曲面 内，即在当前坐标系下有一相同的坐标值，如Z相同，则该面位 于XY平面内。
★如果相邻两关键点已经存在线（直线或曲线），则创建面时 使用该线，该线形状与当前坐标系无关；
★如果存在多条线，则采用其中最短的线（直线）。 ★如果相邻关键点没有线，则创建面时边的形状决定当前坐标 系，如在直角坐标系下生成直线边，而在柱坐标系下生成曲线 边。但是一旦由这些关键点创建了面，再改变当前坐标系也不 能改变面的形状了。
NL1~NL6---将要拖拉的线号，也可为ALL或元件名，线必须是连续的。 NLP1~NLP6---路径线的编号，也必须是连续的。也可为元件名。
★用ADRAG创建的面， 其线和关键点号由系统自 动定义
★相邻面共用线、相邻线 共用关键点。
★拖拉线与拖拉路径不一 定相交，拖拉线仅仅将路 径作为方向和参考长度， 该命令在创建复杂曲面时 较为方便。
2. 通过线创建面 命令：AL, L1, L2, L3, L4, L5, L6, L7, L8, L9, L10 其中L1～L10为线编号，最少要3条线，当采用输入线号时最
多10条线。生成面的正法线方向按右手规则由L1的方向确定。 当L1为负值时则表示面的正法线方向相反。L1可为ALL、P或元 件名，当L1=ALL时面的法线由L2定义面的法线方向，当L2为空 时则默认为最小编号的线，且此时线数不受限制。
K,50,,,2
!创建关键点及线
K,51,,1,4$L,1,50$L,50,51
ADRAG,11,12,,,,,path1 !沿路径PATH1拖拉线L11和L12创建面
4. 线绕轴旋转生成弧面

ansys workbench中apdl的用法

ansys workbench中apdl的用法

ANSYS Workbench中的APDL（ANSYS Parametric Design Language）是一种参数化设计语言，用于在ANSYS软件中自动化建模和求解过程。

以下是APDL的一些用法：
1. 创建模型：使用APDL可以创建各种类型的模型，包括结构、流体动力学、电磁等。

在创建模型时，可以通过定义参数、约束条件和载荷等来自动化建模过程。

2. 优化设计：APDL可以用于优化设计，通过调整参数、约束条件和载荷等，获得最佳的设计方案。

3. 自动化求解：使用APDL可以自动化求解过程，包括网格划分、求解设置、结果后处理等。

4. 批处理操作：通过APDL，可以对一组模型进行批处理操作，例如批量分析、批量结果后处理等。

5. 自定义功能：使用APDL可以自定义功能，例如创建自定义的命令流、宏等，扩展ANSYS软件的功能。

在使用APDL时，需要注意以下几点：
1. 学习APDL需要一定的编程基础和数学知识。

2. 在使用APDL之前，需要了解ANSYS软件的基本操作和功能。

3. 在编写APDL脚本时，需要注意语法错误和逻辑错误，并进
行充分的测试和验证。

4. 在使用APDL进行复杂模型的分析时，需要注意计算资源和内存的分配，以确保计算过程的稳定性和效率。

ANSYS APDL命令流详解-7几何建模技巧

ANSYS APDL命令流详解-7几何建模技巧
LOG和ERR文件，而不另外再新建文件； 如为1或ON则创建与工作文件名同名的LOG和ERR 文件，但原来的LOG和ERR文件不删除。
该命令执行后，其后所有要生成的文件都会以新的文件名命
名。工作文件名不能为中文，可以为数字、字母及特殊符号等
组成；一旦不接受所给出的工作文件名，ANSYS会直接采用缺 省工作文件名。
⑺ 恢复数据库
GUI：Utility Menu>File>Resume from GUI： Utility Menu>File>Resume Jobname.db 命令：RESUME, Fname, Ext, --, NOPAR, KNOPLOT Fname和Ext同上。 NOPAR---参数恢复控制。如为0（缺省），包括标量参数在 内，所有在当前数据库中的数据都会被文件“Fname.Ext”中 的 数据代替，当Fname和Ext为空时，则为“缺省文件.DB”。 如为 1，除标量参数外，其它所有在当前数据库中的数据都 会被文 件“Fname.Ext”中的数据代替，当有数组参数时应避免使用此 选项，因为会用任意值赋给数组参数。 KNOPLOT---自动显示控制参数，如为1则不自动显示。
⑹ 保存数据库 GUI：Utility Menu>File>Save as GUI：Utility Menu>File>Save as Jobname.db 命令：SAVE, Fname, Ext, --, Slab Fname,Ext---Fname数据库路径和文件名，最多可用248个字
符。缺省时，路径为当前工作目录，文件名为 当前工作文件名。Ext为扩展名，可用8个字符， 缺省为“DB”。 Slab---保存方式参数。如为ALL（缺省），保存模型数据、求 解数据和后处理数据；如为MODEL则仅保存模型数据

ANSYS中的APDL命令

ANSYS中的APDL命令

ANSYS中的APDL命令ANSYS中的APDL命令(一)（1）．Lsel, type, item, comp, vmin, vmax, vinc, kswp 选择线 type: s 从全部线中选一组线r 从当前选中线中选一组线a 再选一部线附加给当前选中组aunoneu(unselect)inve: 反向选择item: line 线号loc 坐标length 线长comp: x,y,zkswp: 0 只选线1 选择线及相关关键点、节点和单元（2）．Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0”使用正负号“1”仅用绝对值（3）．Esel, type, item, comp, vmin, vmax, vinc, kabs 选择一组单元type: S: 选择一组单元（缺省）R: 在当前组中再选一部分作为一组A: 为当前组附加单元U: 在当前组中不选一部分单元All: 选所有单元None: 全不选Inve: 反向选择当前组Stat: 显示当前选择状态Item： Elem: 单元号Type: 单元类型号Mat: 材料号Real: 实常数号Esys: 单元坐标系号（4）. mp, lab, mat, co, c1,…….c4定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c : 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数（5）. 定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，…… 如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg（6）. 根据需要耦合某些节点自由度cp, nset, lab,,node1,node2,……node17nset: 耦合组编号lab: ux,uy,uz,rotx,roty,rotz ,allnode1-node17: 待耦合的节点号。

ansysAPDL参数化建模

ansysAPDL参数化建模

•
有些数据可用 get 函数获取 例如:
x1=nx(1)
nn=node(2.5,3,0) /post1 ux25=ux(25) temp93=temp(93) width=distnd(23,88) ! ux25 = 接点25 [RSYS]*处的UX ! temp93 = 93接点的温度 ! width = 23 和 88 接点间的距离
M2-17
参数化建模 - APDL 语言基础 获取数据库信息
• •
数据库信息的获取和给参数赋值, 可用 *GET 命令， 或 Menu > Parameters > Get Scalar Data...
Utility
有大量的信息,包括模型和结果数据。详见 *GET 命令的描述。
M2-18
参数化建模 - APDL 语言基础 获取数据库信息
M2-8
参数化建模
B. APDL 语言基础
什么是APDL语言? • APDL是 ANSYS Parametric Design Language（ANSYS参数设 计语言）的缩写, 一种脚本语言，可使模型参数化并使一般任务自动 化。 用 APDL语言, 可以:
– 用参数而不是数字输入模型尺寸, 材料参数等。 – 从 ANSYS 数据库提取信息, 如接点坐标或最大应力值。
– 如直径diameter定义为一个参数, 在用 CYLIND 或 CYL4 命令时，可 以用 diameter/2来定义一个圆柱体。 – 如果构架桥用1/2对称法建模, 对称平面上的纵杆横截面积应为 A2/2.
H1
H2
A1, A2, A3
M2-27
参数化建模 过程
/ 指导
– 如果在一个壳模型中，厚度 thk 定义为参数， 且只有三个壳厚可用 (即, 1/8”, 3/16”, 1/4”), 则可有如下 if-then-else 结构: et,1,63 ! 壳单元类型 *if,thk,lt,2.5/16,then thk=1/8 ! 用 1/8 if thk < 2.5/16 *elseif,thk,gt,3.5/16,then thk=1/4 ! 用 1/4 if thk > 3.5/16 *else thk=3/16 ! 否则用 3/16 *endif r,1,thk ! 定义壳厚

ANSYS APDL命令流建模及模态分析实例相关内容

ANSYS APDL命令流建模及模态分析实例相关内容

本文介绍了轮毂的ANSYS APDL命令流建模及模态分析实例相关内容。

ANSYS命令流及注释五个辐条的轮毂!!初始化ANSYS环境!FINISH/CLEAR !清空内存/FILNAM,WHEEL5 !文件名/TITILE,WHEEL5 PARAMETER MODELING !工作名!!定义几何尺寸参数!R1=180R2=157R3=75R4=75R5=30R6=28R7=20R8=90R9=60S_HOLE=5TH1=48TH2=23TH3=11TH4=180TH5=40TH6=45TH7=105TH8=25TH9=15TH10=25TH11=13/VIEW,1,1,1,1 !改变视图/ANG,1/PNUM,LINE,1/PNUM,AREA,1/PNUM,VOLU,1/NUMBER,1!!关键点!/PREP7k,1,r5,r7,0k,2,r4-ky(1),ky(1),0k,3,r4,0,0k,4,r1,0,0k,5,kx(4),th5-th9,0k,6,r1-th8,ky(5),0k,7,kx(6),th4/2,0k,8,kx(7)+th11,ky(7)+th10,0 k,9,kx(8),th4-th3,0k,10,kx(4),ky(9),0k,11,kx(4),th4,0k,12,r2,ky(11),0k,13,kx(12),ky(8),0k,14,kx(7)-th3,ky(7),0k,15,kx(14),th5,0k,16,r3+r6,ky(15),0k,17,kx(3),r7+th1,0k,18,kx(1),ky(17),0k,19,kx(16),ky(17),0k,20,kx(2),0,0k,21,0,0,0k,22,0,th1+r7,0*ask,s_hole,'the number of hole',5 !宏!!创建轮毂面!lstr,1,2 !连接1，2关键点，形成直线larc,2,3,20,r7 !以20点为圆心r7为半径，2，3点为端点作弧线lstr,3,4lstr,4,5lstr,5,6lstr,6,7lstr,7,8lstr,8,9lstr,9,10lstr,10,11lstr,11,12lstr,12,13lstr,13,14lstr,14,15lstr,15,16larc,16,17,19,r6lstr,17,18lstr,18,1al,allcm,an-all,area !形成组件!!创建实体模型!allsel,allvrotat,an-all,,,,,,21,22,360,S_hole, !旋转拉伸形成体cm,v-an-all,volu!!减去孔洞!vsel,nonewpro,,-90, !绕Y轴转动工作平面cswpla,11,1,1,1csys,11wpoff,r8*sin(180/s_hole),r8*cos(180/s_hole)RPR4,3,-th5,th5/2,r9,, !创建三角形adele,96LFILLT,182,181,10, , !在直线182，181间形成半径10的圆角LFILLT,182,183,10, ,LFILLT,183,181,10, ,LARC,98,100,21,144,ldele,182asel,noneal,181,184,187,185,183,186 !连接各线形成面cm,sanjiao_hole,areavext,sanjiao_hole,,,0,0,th5,,,, !以th5为厚度形成体cm,v_hole,voluvgen,s_hole,all,,,,360/s_hole,,,0 !旋转拉伸形成s_hole个体cm,v-hole,voluvsel,allvsbv,v-an-all,v-hole !布尔运算减去体，形成孔洞cm,v-an-all,voluALLSEL,ALL!!定义单元属性!et,1,solid45mp,ex,1,71000 !铝合金材料特性mp,nuxy,1,0.33mp,dens,1,2720!!划分单元创建网格模型!SMRT,5 !自由网格划分MSHAPE,1,3DMSHKEY,0FLST,5,5,6,ORDE,2FITEM,5,11FITEM,5,-15CM,_Y,VOLUVSEL, , , ,P51XCM,_Y1,VOLUCHKMSH,'VOLU'CMSEL,S,_YVMESH,_Y1finish!!保存!saveAPLOT/SOLUFLST,2,5,5,ORDE,5 !约束固定FITEM,2,19FITEM,2,38FITEM,2,57FITEM,2,76FITEM,2,95/GODA,P51X,ALL,*DEL,_FNCNAME !函数加载*DEL,_FNCMTID*DEL,_FNC_C1*DEL,_FNCCSYS*SET,_FNCNAME,'jiazai'*DIM,_FNC_C1,,1*SET,_FNC_C1(1),5*SET,_FNCCSYS,11! /INPUT,111.func,,,1*DIM,%_FNCNAME%,TABLE,6,7,1,,,,%_FNCCSYS% !! Begin of equation: 1000*{X}/cos(180/s_hole)*SET,%_FNCNAME%(0,0,1), 0.0, -999*SET,%_FNCNAME%(2,0,1), 0.0*SET,%_FNCNAME%(3,0,1), %_FNC_C1(1)%*SET,%_FNCNAME%(4,0,1), 0.0*SET,%_FNCNAME%(5,0,1), 0.0*SET,%_FNCNAME%(6,0,1), 0.0*SET,%_FNCNAME%(0,1,1), 1.0, -1, 0, 1000, 0, 0, 2 *SET,%_FNCNAME%(0,2,1), 0.0, -2, 0, 1, -1, 3, 2*SET,%_FNCNAME%(0,3,1), 0, -1, 0, 180, 0, 0, 17*SET,%_FNCNAME%(0,4,1), 0.0, -3, 0, 1, -1, 4, 17 *SET,%_FNCNAME%(0,5,1), 0.0, -1, 10, 1, -3, 0, 0 *SET,%_FNCNAME%(0,6,1), 0.0, -3, 0, 1, -2, 4, -1 *SET,%_FNCNAME%(0,7,1), 0.0, 99, 0, 1, -3, 0, 0 ! End of equation: 1000*{X}/cos(180/s_hole) FLST,2,3,1,ORDE,3 !确定加载点位置FITEM,2,37FITEM,2,54FITEM,2,354/GOF,P51X,FX, %JIAZAI%/STA TUS,SOLU !求解SOLVE/VIEW,1,1,1,1/ANG,1/REP,FAST/SOLUANTYPE,2 !模态求解MSA VE,0MODOPT,LANB,10EQSLV,SPARMXPAND,10, , ,1LUMPM,0PSTRES,0MODOPT,LANB,10,0,0, ,OFF/STA TUS,SOLUSOLVEFINISHSave模型图网格划分位移图应变图应力图应力模态(其中之一)。

如何学习ANSYS命令流及APDL简解

如何学习ANSYS命令流及APDL简解
带*的命令：一般是APDL的标识符，也就是ANSYS的参数化语言，如*do ,,,*enddo等 无/和*命令：是各个模块下的ANSYS命令，使用时需要进入相应的处理器。如/PREP7下才可以使用ET
（定义单元）命令。
9
Dare Design 2014
上篇 简介及准备
如何学习ANSYS命令和APDL >
ANSYS命令按照功能可分为三个大类：前处理命令、后处理命 令、和结果查看命令，每个大类有自己对应的处理器，/PREP7处 理器，后处理/POST1、/POST26等。
ANSYS有超过1000条命令，很难有人把这些完完全全记住，我 建议先学习APDL语法及规则，记住常用的关键词，配合这些关键 词套用需要的命令。然后了解常用的ANSYS命令。对于ANSYS常 用命令的学习，网上资料很多，更详细的用法可以在ANSYS主菜 单-help-help topic中查找。
但这并不是说只需学习命令流就可以了，对于初学者来说，GUI方式是最易懂和入门的方 式，熟练的操作GUI可以便于命令的理解。因此，我们在学习ANSYS过程中，菜单操作是对 ANSYS使用环境熟悉的一个重要过程。
7
Dare Design 2014
二次开发涉及到的工具
可以通过ANSYS为用户提供了良好的二次开发环境，开发适用于用户自己的 模块，提高分析效率和质量。ANSYS提供了四种二次开发工具：APDL；UPFs （User Programmable Features）——用户可编程特性，操作途径是对ANSYS核心 FORTRAN代码进行修改，对开发者有限元知识水平要求较高；UIDL（User Interface Design Language）——用户界面设计语言；Tcl（Tool command language）——工具命令语言 ，Tk是基于Tcl的图形开发工具箱，二者用于ANSYS界面开发，比UIDL更加接 近底层。

ANSYS高级分析之-APDL基础

ANSYS高级分析之-APDL基础
详细描述
在谐响应分析中，需要考虑结构的阻尼和频率响应。使用 ANSYS的APDL，用户可以定义载荷和边界条件，并执行谐 响应分析。
瞬态分析实例
总结词
详细描述
总结词
详细描述
瞬态分析用于研究结构在随时 间变化的载荷作用下的响应。
瞬态分析用于确定结构在非稳 态载荷作用下的动态响应，包 括位移、速度、加速度和应力 等参数。通过瞬态分析，可以 评估结构的动态性能和疲劳寿 命。
详细描述
在模态分析中，需要考虑结构的 阻尼和约束条件。使用ANSYS的 APDL，用户可以定义模态参数、 选择模态提取方法，并执行模态 分析。
谐响应分析实例
总结词
谐响应分析用于研究结构在周期性载荷作用下的响应。
总结词
谐响应分析在旋转机械、电子设备和车辆工程等领域具有 广泛应用。
详细描述
谐响应分析用于确定结构在正弦或余弦载荷作用下的稳态 响应。通过谐响应分析，可以评估结构在不同频率下的动 态性能和疲劳寿命。
APDL的优势与不足
APDL的优势与不足
学习曲线陡峭
APDL作为高级分析工具，需要用户具备一定的编程基础和专业知 识。
错误排查困难
由于涉及大量参数和命令，APDL的错误排查相对较为复杂。
与其他软件的集成性有限
与其他CAE软件的集成性有待提高，限制了数据交换和协同工作的 能力。
APDL未来的发展趋势
THANKS FOR WATCHING
感谢您的观看
通过APDL，用户可以轻松地在 不同模块之间传递参数和数据， 实现复杂模型的自动化分析和优
化。
APDL还可以与其他CAD/CAE软 件进行数据交换，实现更广泛的
应用和集成。
02 APDL基础

ansysAPDL建模与结果后处理个人经验总结

ansysAPDL建模与结果后处理个人经验总结

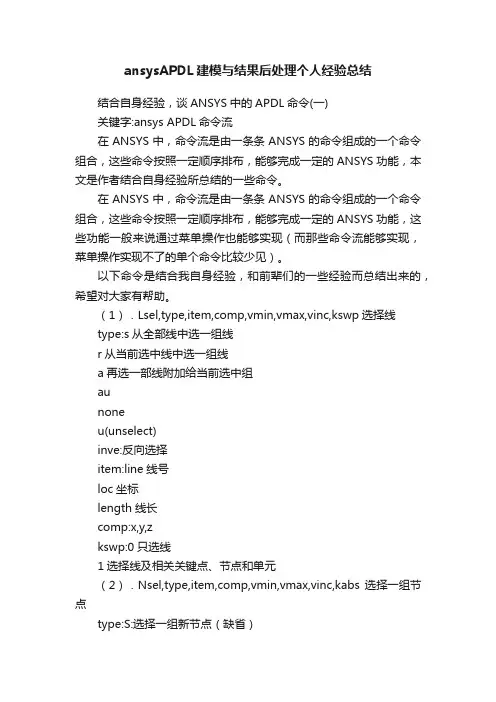

ansysAPDL建模与结果后处理个人经验总结结合自身经验，谈ANSYS中的APDL命令(一)关键字:ansys APDL命令流在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，本文是作者结合自身经验所总结的一些命令。

在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，这些功能一般来说通过菜单操作也能够实现（而那些命令流能够实现，菜单操作实现不了的单个命令比较少见）。

以下命令是结合我自身经验，和前辈们的一些经验而总结出来的，希望对大家有帮助。

（1）．Lsel,type,item,comp,vmin,vmax,vinc,kswp选择线type:s从全部线中选一组线r从当前选中线中选一组线a再选一部线附加给当前选中组aunoneu(unselect)inve:反向选择item:line线号loc坐标length线长comp:x,y,zkswp:0只选线1选择线及相关关键点、节点和单元（2）．Nsel,type,item,comp,vmin,vmax,vinc,kabs选择一组节点type:S:选择一组新节点（缺省）R:在当前组中再选择A:再选一组附加于当前组U:在当前组中不选一部分All:恢复为选中所有None:全不选Inve:反向选择Stat:显示当前选择状态Item:loc:坐标node:节点号Comp:分量Vmin,vmax,vinc:ITEM范围Kabs:“0”使用正负号“1”仅用绝对值（3）．Esel,type,item,comp,vmin,vmax,vinc,kabs选择一组单元type:S:选择一组单元（缺省）R:在当前组中再选一部分作为一组A:为当前组附加单元U:在当前组中不选一部分单元All:选所有单元None:全不选Inve:反向选择当前组Stat:显示当前选择状态Item：Elem:单元号Type:单元类型号Mat:材料号Real:实常数号Esys:单元坐标系号（4）.mp,lab,mat,co,c1,…….c4定义材料号及特性lab:待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex:弹性模量nuxy:小泊松比alpx:热膨胀系数reft:参考温度reft:参考温度prxy:主泊松比gxy:剪切模量mu:摩擦系数dens:质量密度mat:材料编号（缺省为当前材料号）c:材料特性值，或材料之特性，温度曲线中的常数项c1-c4:材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数（5）.定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg（6）.根据需要耦合某些节点自由度cp,nset,lab,,node1,node2,……node17nset:耦合组编号lab:ux,uy,uz,rotx,roty,rotz,allnode1-node17:待耦合的节点号。

APDL参数化命令使用指南

APDL参数化命令使用指南

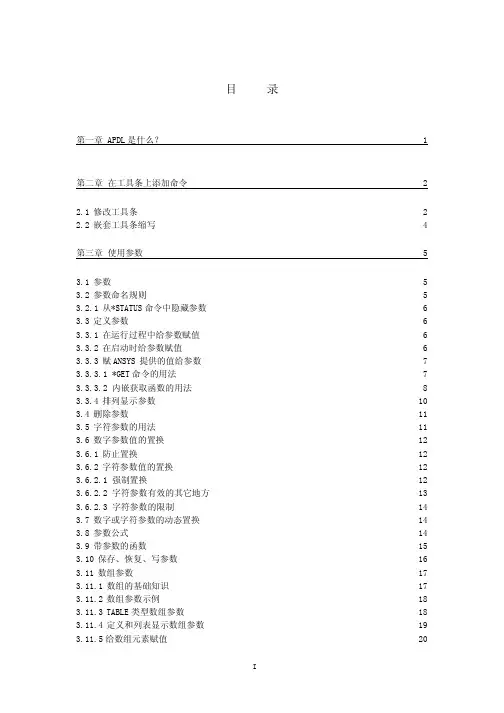

目录第一章 APDL是什么？ 1 第二章在工具条上添加命令 22.1修改工具条 2 2.2嵌套工具条缩写 4第三章使用参数 53.1参数 5 3.2参数命名规则 5 3.2.1从*STATUS命令中隐藏参数 6 3.3定义参数 6 3.3.1在运行过程中给参数赋值 6 3.3.2在启动时给参数赋值 6 3.3.3赋ANSYS提供的值给参数7 3.3.3.1 *GET命令的用法7 3.3.3.2 内嵌获取函数的用法8 3.3.4排列显示参数10 3.4删除参数11 3.5字符参数的用法11 3.6数字参数值的置换12 3.6.1防止置换12 3.6.2字符参数值的置换12 3.6.2.1 强制置换12 3.6.2.2 字符参数有效的其它地方13 3.6.2.3 字符参数的限制14 3.7数字或字符参数的动态置换14 3.8参数公式14 3.9带参数的函数15 3.10保存、恢复、写参数16 3.11数组参数17 3.11.1数组的基础知识17 3.11.2数组参数示例18 3.11.3TABLE类型数组参数18 3.11.4定义和列表显示数组参数19 3.11.5给数组元素赋值203.11.5.1 给单独的数组元素赋值20 3.11.5.2 填充数组向量21 3.11.5.3 交互式编辑数组21 3.11.5.4 使用*VREAD命令用数据文件填充数组22 3.11.5.5 使用* TREAD命令用数据文件填充TABLE类型数组23 3.11.6插入值25 3.11.6.1 把获取值存入数组参数或恢复数组参数值27 3.11.6.2 列出数组参数27 3.11.7写数据文件28 3.11.7.1 数据格式描述符29 3.11.8对数组参数的运算30 3.11.8.1 对向量的运算30 3.11.8.2 矩阵运算33 3.11.8.3 用于向量和矩阵运算的命令34 3.11.9用图形表示数组参数向量37第四章作为宏语言的APDL 404.1什么是APDL宏40 4.2产生宏40 4.2.1宏文件命名规则40 4.2.2宏的搜索路径41 4.2.3在ANSYS中生成宏42 4.2.3.1 使用*CREATE 42 4.2.3.2 使用 *CFWRITE 42 4.2.3.3 使用Utility Menu>Macro>Create Macro 43 4.2.4用文本编辑器生成宏43 4.2.5使用宏库文件44 4.3运行宏和宏库文件44 4.4局部变量45 4.4.1传递变量到宏45 4.4.2宏内的局部变量46 4.4.3宏外部的局部变量46 4.5在APDL中控制程序流46 4.5.1宏嵌套：在宏内调用子程序46 4.5.2无条件分支：G OTO47 4.5.3条件分支：*IF命令47 4.5.4重复一个命令49 4.5.5循环：D O循环49 4.6控制函数快速参考49 4.7在宏中使用_STATUS和_RETURN参数51 4.8在组和组件中使用宏52 4.9复习宏例子53第五章 GUI用户界面565.1提示用户输入某个参数的值56 5.2用户提示对话框575.3 用宏显示消息585.4在宏中生成并维护状态条59 5.5在宏中进行拾取操作60 5.6在宏中调用对话框61第六章加密宏626.1准备加密宏62 6.2生成加密宏62 6.3运行加密宏63第一章APDL是什么？APDL即ANSYS参数化设计语言（ANSYS Parametric Design Language），它是一种解释性语言，可用来自动完成一些通用性强的任务，也可以用于根据参数来建立模型。

ANSYS软件APDL命令流建模的体会

ANSYS软件APDL命令流建模的体会

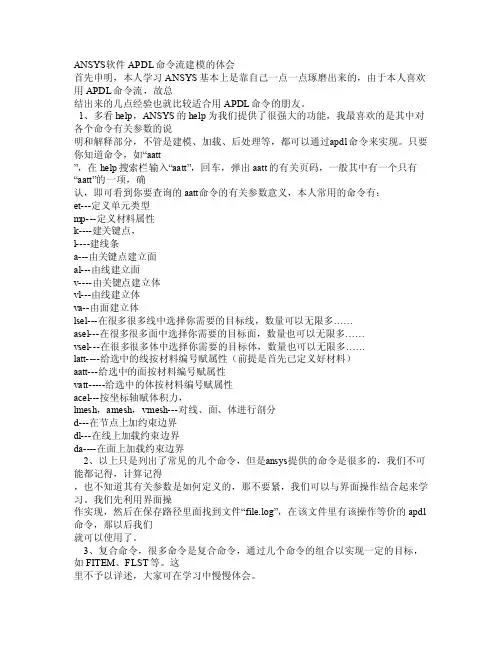

ANSYS‎软件APD‎L命令流建‎模的体会‎首先申明，‎本人学习A‎N SYS基‎本上是靠自‎己一点一点‎琢磨出来的‎，由于本人‎喜欢用AP‎D L命令流‎，故总结‎出来的几点‎经验也就比‎较适合用A‎P DL命令‎的朋友。
