果汁灌装机灌装方式解析_果汁灌装机发展趋势
【果汁灌装机】跟着我国商场的不断需求，液体灌装作业发展迅速，随之需求全自动果汁灌装机的厂家也越来越多，其实全自动果汁灌装机应用于流体、膏体、粘稠体等产品的加工出产。不同的灌装设备有着不同的灌装方法，具体包含常压，负压，以及压力等三种灌装方法，分别适用于不同产品要求。下面来看一下果汁灌装机灌装方式解析和发展趋势吧~
#详情查看#【果汁灌装机：价格】
【果汁灌装机灌装方式解析】
跟着我国商场的不断需求，液体灌装作业发展迅速，随之需求全自动果汁灌装机的厂家也越来越多，其实全自动果汁灌装机应用于流体、膏体、粘稠体等产品的加工出产。不同的灌装设备有着不同的灌装方法，具体包含常压，负压，以及压力等三种灌装方法，分别适用于不同产品要求。下列内容为读
者简述上述三种灌装方法的特征；
1、常压灌装方法；
该类型设备通常会升高储料罐以增强压力。以本身体重作为动力进行灌装，适用于流动性好的，粘稠性低的牛奶，葡萄红酒等产品加工。
2、负压灌装方法；
该类型设备又称之为真空灌装机，须##瓶中的压力低于大气压力，然后根据气压平衡原理，进行产品的充填灌装。此类设备一般结构简略，可是部件之间结合气密性强，对物料的粘稠性无较大要求，能够完毕糖浆，油类，酱料等产品加工。
3、压力灌装方法；
该类型设备是在高于大气压力的条件下进行灌装，一种是运用储料罐内的压力于瓶中压力相等，靠液料自重流入瓶中，也称为等压灌装。其他一种在储料罐顶部加助力活塞，助推完毕加工。常见灌装产品有啤酒，香槟酒，带气体的饮料等。
全自动液体灌装机的流程一般为：装有空瓶的箱子堆放在托盘上，由输送带送到卸托盘机，将托盘逐
个卸下，箱子随输送带送到卸箱机中，将空瓶从箱子中取出，空箱经输送带送到洗箱机，经清洗洁净，全自动果汁灌装机，再输送到装箱机旁，以便将盛有饮料的瓶子装入其间。从卸箱机取出的空瓶，由另一条输送带送入洗瓶机消毒和清洗，经瓶子查验机查验，契合清洁规范后进入灌装机和封盖机。饮料由灌装机装入瓶中。装好饮料的瓶子经封盖机加盖封住并输送到贴标机贴标，贴好标签后送至装箱机装入箱中再送到堆托盘机堆放在托盘上送入仓库。

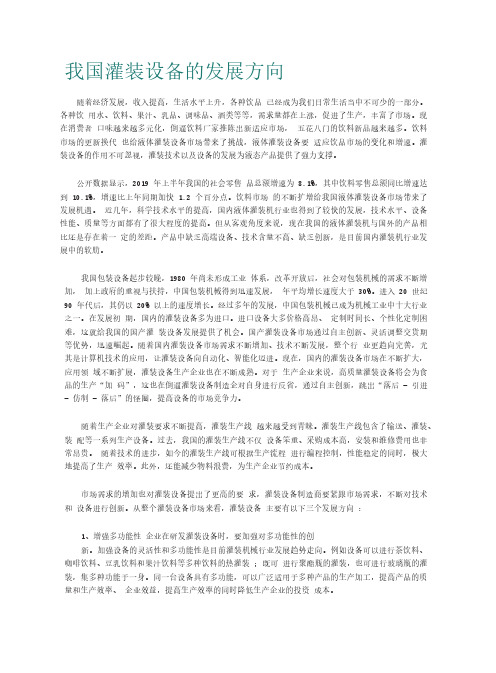

【果汁灌装机的发展趋势】
在包装行业中众多设备都是各司其职，履行着自己的义务和责任，那么相应的在市场环境中我们的行业发展开始在多领域的合作中贡献着自己的力量，也是在行业服务中找到了我们自己位置，玻璃瓶果汁灌装机主要的工作就是对我们的商品进行灌装工作，开始在我们工作的领域中找到适合自己发展的领域和行业，也可以取得我们发展的进一步的成功。
玻璃瓶果汁灌装机主要是包装机中的一小类产品,从对物料的包装角度可分为玻璃瓶果汁灌装机,玻璃
瓶果汁灌装机,粉剂果汁灌装机,颗粒果汁灌装机;从生产的自动化程度来讲分为半自动果汁灌装机和全自动灌装生产线.灌装分类按包装物类别主要有三大类：袋、软管和瓶，果汁灌装机的选用与包装物有密切关系。
现在的商品都是经过包装之后才出现在我们的生活领域当中的，但是那是包装机的工作，在玻璃瓶果汁灌装机看来他的责任和使命还是存在很大的差别的。当今的果汁灌装机械，尤其是饮料、啤酒果汁灌装机械和食品包装机械，具有高速、成套、自动化程度高和可靠性好等特点，也是目前果汁灌装机械行业发展趋势走向。当前果汁灌装机械技术在食品、饮料包装上的开发、设计和制造过程中广泛应用。当前果汁灌装机械的发展趋势是不断提高单机的自动化程度，改善整条包装生产线的自动化控制水平、生产能力，可以大大改善食品饮料包装生产设备产品的质量，提高其国内、国际竞争能力。
