空调课程设计指导书一、课程目标知识目标：1. 学生能理解空调的基本工作原理，掌握空调系统中各主要部件的功能和作用。
2. 学生能了解空调的能效标识，理解不同能效等级对能源消耗和环境影响的重要性。
3. 学生能够掌握空调安装、使用和维护的基本知识，了解相关的安全操作规程。
技能目标：1. 学生能够运用所学知识，正确选择适合自己家庭或场所需求的空调产品。
2. 学生能够通过实际操作，掌握空调的基本设定和调节方法，实现舒适和节能的目的。
3. 学生能够运用故障排除方法，解决空调使用过程中遇到的常见问题。
情感态度价值观目标：1. 培养学生节能环保意识，使其认识到合理使用空调对环境保护的重要性。
2. 培养学生团队合作精神，通过小组讨论和实践活动，提高学生沟通协作能力。
3. 培养学生勇于探究、积极创新的精神，激发学生对空调技术发展的关注和兴趣。
课程性质：本课程以实用性为主，结合理论知识与实践操作，注重培养学生的动手能力和解决实际问题的能力。
学生特点：考虑到学生所在年级的特点，课程内容以基础知识为主，适当拓展实践操作，激发学生的学习兴趣。
教学要求：教师应注重理论与实践相结合，采用多元化的教学手段，引导学生主动参与课堂讨论和实践活动，确保课程目标的实现。
同时，关注学生的学习成果，对课程进行持续评估和优化。
二、教学内容1. 空调原理与结构- 空调的基本工作原理- 压缩机、蒸发器、冷凝器、膨胀阀等主要部件的作用- 空调系统的分类及特点2. 空调能效与选择- 能效标识的认识- 不同能效等级的空调产品对比- 空调容量与房间面积匹配原则3. 空调安装与使用- 空调安装位置选择与注意事项- 空调操作面板功能介绍- 空调基本设定与调节方法4. 空调维护与故障排除- 空调清洗与保养方法- 常见故障分析与排除- 安全操作规程及注意事项5. 节能环保与空调- 合理使用空调的节能措施- 环保制冷剂的选择与应用- 空调节能对环境的影响教学内容安排与进度：第一课时：空调原理与结构第二课时：空调能效与选择第三课时：空调安装与使用第四课时：空调维护与故障排除第五课时：节能环保与空调本教学内容与课本关联性紧密，旨在帮助学生系统地掌握空调相关知识，培养实践操作能力，注重节能环保意识的培养。
课程设计任务书姓名：张楠学号：011030119专业：建筑环境与设备工程课设描述一、课设题目：热交换器设计（去湿机用的蒸发器）二、结构型式：风冷管片式三、设计参数：a)制冷量：空气容积流量为4500m3/h；去湿量为14kg/h；空气进口温度为18℃,相对湿度为0.65，冷凝温度为35℃。
b)结构参数：自选制冷剂：自选四、完成内容：a）交换器综述b）蒸发器设计计算c）提交计算程序及计算说明书一、热交换器综述（网络及文献）a）换热器的发展历史：二十世纪20年代出现板式换热器，并应用于食品工业。
以板代管制成的换热器，结构紧凑，传热效果好，因此陆续发展为多种形式。
30年代初，瑞典首次制成螺旋板换热器。
接着英国用钎焊法制造出一种由铜及其合金材料制成的板翅式换热器，用于飞机发动机的散热。
30年代末，瑞典又制造出第一台板壳式换热器，用于纸浆工厂。
在此期间，为了解决强腐蚀性介质的换热问题，人们对新型材料制成的换热器开始注意。
60年代左右，由于空间技术和尖端科学的迅速发展，迫切需要各种高效能紧凑型的换热器，再加上冲压、钎焊和密封等技术的发展，换热器制造工艺得到进一步完善，从而推动了紧凑型板面式换热器的蓬勃发展和广泛应用。
此外，自60年代开始，为了适应高温和高压条件下的换热和节能的需要，典型的管壳式换热器也得到了进一步的发展。
70年代中期，为了强化传热，在研究和发展热管的基础上又创制出热管式换热器。
b）综合性描述：换热器按传热方式的不同可分为混合式、蓄热式和间壁式三类。
混合式换热器是通过冷、热流体的直接接触、混合进行热量交换的换热器，又称接触式换热器。
由于两流体混合换热后必须及时分离，这类换热器适合于气、液两流体之间的换热。
例如，化工厂和发电厂所用的凉水塔中，热水由上往下喷淋，而冷空气自下而上吸入，在填充物的水膜表面或飞沫及水滴表面，热水和冷空气相互接触进行换热，热水被冷却，冷空气被加热，然后依靠两流体本身的密度差得以及时分离。
《空调工程》课程设计任务书一课程设计的目的空调工程课程设计是《空调工程》课程的重要教学环节之一，通过这一环节达到了解通风与空调设计的内容、程序和基本原则，学习设计计算的基本步骤和方法，巩固《空调工程》课程的理论知识，培养独立工作能力和解决实际工程问题的能力。
二设计依据1、工程概况：依据每人选择的图纸确定，其具体建筑结构详见个人图纸尺寸。
2、土建资料：（1）墙体：外墙为240砖墙，内外粉刷，内墙采用120砖墙；（2）楼板：面层20+钢筋混凝土楼板80+粉刷25；（3）屋面：保温屋面，二毡三油绿豆砂+水泥砂浆+水泥膨胀珍珠岩70+石油沥青隔气层+钢筋混凝土板+白灰（4）外窗：单层玻璃钢窗，玻璃采用5mm普通玻璃，窗高1.8m，内遮阳材料为灰白色活动铝百叶帘，无外遮阳。
3、气象资料：（1）地点：南京市（2）冬夏季空调室内外设计参数见设计手册。
三设计内容1. 熟悉有关建筑图纸，收集相关设计资料（建筑、气象、工艺等），查阅相关规范，并熟悉规范条文。
2.根据所提供的图纸资料，要求对该建筑进行集中式全空气空调系统的设计。
3. 分别计算各空调房间的冷热负荷，湿负荷，并确定系统总风量及各房间所需的送风量，确定新风量和回风量。
4. 进行风系统水力计算：确定送回风道系统，并画出系统的轴测草图；确定风管尺寸，进行最不利管路的阻力计算。
5.进行室内空气分布计算：确定送回风口的型式和空气管路的布置，各房间送回风口的选择计算。
6. 风机选型及保温材料的选择。
7. 编写“空调工程计算说明书”，计算说明书由标题、目录、正文、参考文献等构成，用A4纸手写。
其中正文应包括工程概况、空调负荷计算、风系统水力计算、送回风方式的选择及送回风口的选择方案、风机选型、管道保温及系统的消声减震。
8.绘出图纸。
图纸包括：空调送、回风风管平面图、空调风系统图、局部剖面图。
四要求1. 计算说明书力求反映出设计者的整体设计思想和具体方法；2. 计算说明书A4手写；3. 设计图用计算机绘图，按图号要求打印，另交电子版；五参考书目1、采暖通风与空调设计规范2、公共建筑节能设计标准3、暖通空调制图标准（GB/T50114-2001）4、实用供热空调设计手册5、简明空调设计手册6、空气调节（第四版）。
暖通空调及制冷课程设计任务书一.课程设计目的：本课程设计的前期课程为暖通空调和空调用制冷技术。
通过设计将进一步巩固已学过的各门专业课知识；进一步体会各门课程的特点、相互间的联系及在实际工作中的衔接关系；初步掌握工业或民用建筑制冷、空调和通风设计的一般设计程序、方法；熟悉相关的设计标准、规范和手册，了解现行暖通设备的性能及特点。
进而培养解决实际问题的能力。
二.设计题目：天津市梅江南11号地办公楼空调制冷通风设计三.设计原始资料1．建筑地点：天津市。
2．室外计算气象资料（冬、夏）按暖通空调设计规范选用。
3．建筑概况：该建筑地上三层，地下一层，建筑总面积约4406.51㎡，其中地上3279.94㎡，地下1126.57㎡。
建筑总高度14.25米（至檐口起坡点）。
其中地下室为设备用房和食堂，层高3.98m；一层为办公接待及展厅等，层高4.5米；二层为办公室、会议室等，层高3.9米；三层为办公室、会议室等，层高3.9米；各房间吊顶后净空高度见建筑剖面图，各层楼板厚150mm。
不详之处详见建筑、结构图纸。
4．设计计算依据：1.室外计算参数：夏季空调室外计算干球温度33.4℃夏季空调室外计算湿球温度26.9℃夏季空调日平均温度29.2℃冬季空调室外计算温度-11℃冬季通风室外计算温度-4℃冬季冻土深度69cm夏季平均室外风速 2.6m/s冬季平均室外风速 3.1m/s2.室内计算温度3.换气次数4.建筑热工数据依照建筑设计说明及图纸查阅相关资料确定。
四.设计说明书主要内容（一）.计算工作1．根据给出的围护结构，计算各楼层通过维护结构的冷、热负荷。
2．计算室内人员、照明及设备的发热量及散湿量。
3．确定各房间（楼层）新风量。
4．空气平衡、热、湿平衡计算。
5．风系统和水系统的水力计算。
6．地下室排烟计算。
7．主要设备的选型计算。
（二）.方案确定1．各楼层空调系统形式方案确定。
2．各楼层排风方案确定。
3．冷冻机房方案确定。
空调毕业设计任务书一、项目背景随着现代人的生活水平不断提高，空调成为了家庭和办公环境中必不可缺的电器设备。
然而，传统的空调设备存在一些问题，例如能源消耗大、环境污染和噪音等。
因此，开发一种高效、环保和智能化的空调系统成为了当下空调技术研究的热点。
本毕业设计旨在设计并开发一种新型的空调系统，以满足人们对空调设备的需求。
二、项目目标1. 设计一种高效能的空调系统，能够在保持舒适室温的同时尽量减少能源消耗。
2. 开发一种环保的空调系统，减少对大气环境的污染，并能够有效回收和利用废热。
3. 实现空调系统的智能化控制，能够根据室内外温度和湿度等因素自动调节空调系统工作状态。
4. 提高空调系统的运行安全性和可靠性，减少故障发生的概率，并能够快速诊断和修复故障。
三、项目内容及技术路线1. 系统设计：根据目标要求，设计系统框架及各个组成部分的功能和交互方式。
2. 硬件设计：选择合适的传感器、控制器和执行器，并进行电路设计和硬件构建。
3. 软件设计：编写空调系统的控制程序，实现智能化控制、故障诊断和修复功能。
4. 性能测试与优化：对系统进行全面的测试，并针对测试结果进行性能优化。
5. 最终系统集成：将硬件和软件系统进行集成，并进行系统整体测试和调试。
四、进度安排1. 第1周-第3周：系统设计和技术调研，撰写毕业设计开题报告。
2. 第4周-第6周：硬件设计和制作，编写硬件设计文档。
3. 第7周-第9周：软件设计和开发，编写软件设计文档。
4. 第10周-第12周：性能测试与优化，编写性能测试报告。
5. 第13周-第14周：最终系统集成和调试，编写系统集成报告。
6. 第15周-第16周：实验数据分析和论文撰写，准备毕业答辩。
五、预期成果1. 毕业设计开题报告和进展报告。
2. 硬件设计文档和软件设计文档。
3. 性能测试报告和系统集成报告。
4. 毕业论文和答辩PPT。
六、评价标准1. 设计方案的合理性和创新性。
2. 实际实现效果的稳定性和优越性。
«冷源与空调课程设计»任务书一、设计目的冷源与空调课程设计是《空气调节》与《空气调节用制冷技术》专业课程教学的重要环节与内容，是热能专业学生在学完该门专业课之后，进行的一次重要实践训练，是理论联系实际的重要阶段，通过这一实践性教学环节，使学生掌握相关的基本理论和基本设计程序与步骤，同时也使学生学会查阅和使用设计资料的方法，培养和提高学生运用所学课程知识分析并解决工程问题的能力。
二、设计原始资料1、参数条件：空调冷冻水参数：供水7℃，回水12℃。
冷却方式可按水冷考虑。
2、土建资料：建筑物各层平面图、剖面图（附后）：商场1、商场2（任选其一）。
3、设计地区：××××城市围护结构特性由学生根据不同地区气候查资料后自行确定。
4、总冷负荷为两部分：计算给定的商场冷负荷其他建筑冷负荷（指导老师给定）：××××kW三、设计内容（一）空调部分1、空调冷负荷、湿负荷计算。
计算所选建筑的空调冷负荷加上所给定其它建筑的冷负荷作为制冷机房设计的依据。
2、确定空调设计方案采用全空气系统或空气-水系统3、绘制系统草图在系统方案设计基础之上绘制水力计算草图，草图应较全面完整反映系统干、立、支管走向及与各设备的连接，各管段长度，局部阻力部件种类，数量。
4、空气处理过程对典型空气处理过程在焓-湿图上进行分析，绘制空气处理过程夏季工况在焓-湿图上表示。
5、风系统与水系统水力计算对空调风系统和水系统进行水力计算，确定各管段管径、阻力损失、系统总损失、并联环路可只进行两个或以上主要环路的阻力平衡计算。
6、设备选择选择组合式空调器（采用全空气系统）；选择风机盘管与新风机组（采用空气-水系统）；7、设计成果设计计算书；设计图纸，要求设计一个楼层的空调系统，图纸内容为：设计说明；空调系统平面图（一层）；空调系统剖面图；空调机房平剖面大样（采用全空气系统）；空调水系统图（采用空气-水系统）。
课程设计任务书课程设计任务书2．对课程设计成果的要求：1. 编写课程设计计算书2. 画出水管平面图、风管平面图、水系统原理图3. 设计施工说明及设备明细表3．主要参考文献：1.《中央空调设计与施工》2.《空气调节技术》3.《工业通风空气调节》4.《空气调节设计规范》4．课程设计工作进度计划：序号起迄日期工作内容1 12月16-17日了解任务和熟悉原始资料2 12月18-20日夏冬季冷热湿负荷计算3 12月21-24日确定设计方案及设备选型4 12月25-26日整理设计计算说明书5 12月27-29日绘制工程图及课程设计总结主指导教师日期：年月日附录1附录2名称温度℃相对湿度% 名称温度℃相对湿度% 客厅27 60 西卧室26 60厨房南卧室26 60餐厅27 65 东卧室26 60西、南中通道27 60 卫生间目录第一章设计概况及原始设计数据第一节设计概况本课程设计是为某一民用住宅设计中央空调系统，建筑物的平面图见附录（1）。
附录1第二节原始设计数据2.1室外气象参数设计用室外气象参数：夏季空气调节室外计算干球温度： 35.6 ℃，夏季空气调节室外计算湿球温度：28.3 ℃，夏季空气调节室外计算日平均温度：32.2 ℃，夏季室外计算相对湿度：61％；夏季室外平均风速：2.3 m/s；2.2室内设计参数第二章空调方案选择和负荷计算第一节负荷计算1.1空调冷负荷计算由设计规范及参数得各个房间的负荷情况，见下表：量为17.889KW。
1.2湿负荷计算人体散湿量可按下式计算：=n n'wQ⨯⨯⨯10-3kg/h式中：Q——人体散湿量，kg/h；n——人数，此处取n=6；n’——群集系数，民用住宅群集系数为0.91；w——成年男子的小时散热量，kg/(h·p)；26℃时，极轻劳动成年男子的小时散热量为0.109 kg/(h·p)。
由此可得人体散湿量：Q=人数×0.91×0.109×10-3=6 ×0.91×0.109×10-3= 0.60×10-3kg/h第二节方案选择2.1方案比较表1：空调系统的比较表2：各种空调系统的特点表3：全空气系统与空气－水系统方案比较表表4：风机盘管+新风系统的特点表[2]2.2方案的选择本设计为办民用住宅的空调系统设计，由方案比较、负荷大小和实际情况，本次设计选择半集中式空调系统中的风机盘管系统，采用风机盘管加新风系统，风机盘管的新风供给方式用单设新风系统，独立供给室内。
空调系统试运行调试方案课程设计任务书指导书合用专业:指导教师:设计时间: xx建筑职业技术学院_______系年月日《空调系统试运行调试方案》课程设计任务书一. 课程设计旳地位、作用和目旳二. “空调系统试运行调试方案”课程设计是“供热、空调系统调试与运行”课程旳重要实践教学环节。
通过设计, 使学生愈加深入理解中央空调系统调试与试运行程序和关键工艺技术, 掌握编制空调系统试运行调试方案旳基本措施。
三. 设计题目1、中央空调系统试运行调试方案；2、空调系统试运行调试领域旳研究课题论文。
四. 空调系统试运行调试领域旳研究课题由指导教师确定, 也鼓励学生自选课题, 自选课题需获得指导教师旳同意。
五. 设计内容中央空调系统试运行调试方案重要内容: 工程概况, 设计资料及有关规范, 调试工艺流程, 施工准备, 重要调试工序及技术与质量保证措施, 调试参数旳记录、分析与鉴别, 危险源旳判断与安全保护措施。
六. 空调系统试运行调试研究课题论文重要内容：引言（或问题旳提出）, 问题分析及革新设想, 论证与试验, 成果阐明, 结语（或结论）。
七. 设计条件及资料1、设计规定指导教师准备相近空调系统试运行调试方案、有关施工技术与验收规范。
由教师指定设计题目旳, 教师应发给设计用设备图纸和有关安装阐明书。
学生也可以通过网络和图书馆查阅有关资料。
需查阅有关资料有:2、空调系统有关设备技术资料与施工图；3、通风工长手册；4、《安装》期刊及有关期刊；5、《通风与空调工程施工质量验收规范》GB50243；6、《组合式空调机组》GB/T142947、《洁净室施工及验收规范》JGJ718、机械设备安装工程施工及验收通用规范GB50231；9、相似空调系统试运行调试方案。
八. 设计措施和规定编制空调系统试运行调试方案。
规定对重要运行调试过程旳质量控制点、检查点和质量检查根据进行详细表述。
试运行调试规定检测旳参数用表格列出。
方案不得少于25页, 并配必要旳图例。

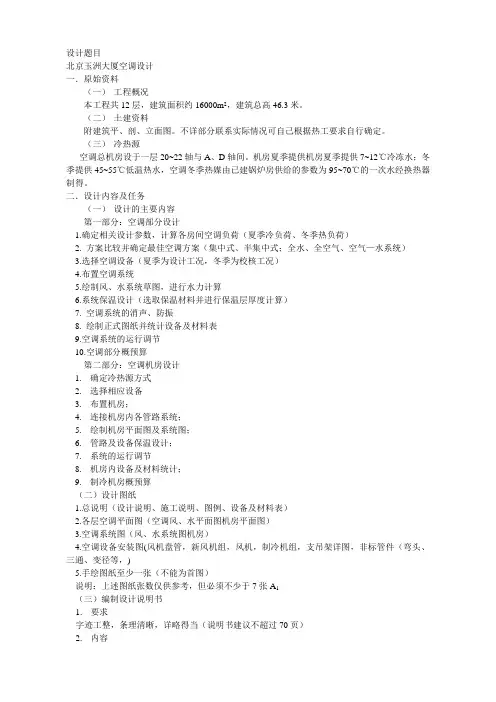

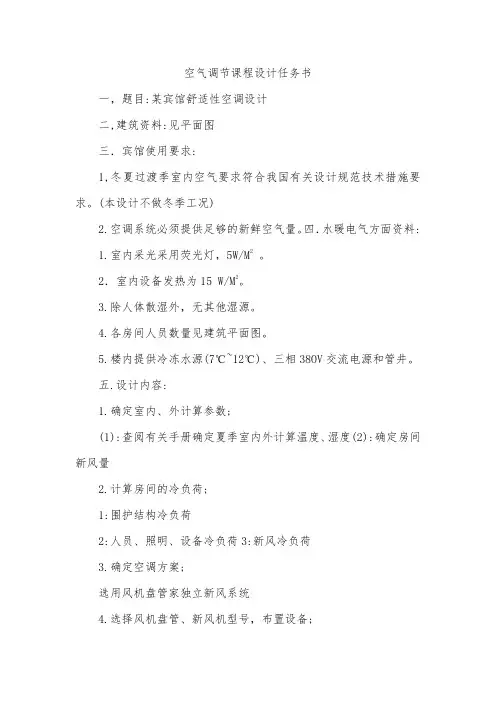

空气调节课程设计任务书一，题目:某宾馆舒适性空调设计二,建筑资料:见平面图三．宾馆使用要求:1,冬夏过渡季室内空气要求符合我国有关设计规范技术措施要求。
(本设计不做冬季工况)2.空调系统必须提供足够的新鲜空气量。
四．水暖电气方面资料:1.室内采光采用荧光灯，5W/M2。
2．室内设备发热为15 W/M2。
3.除人体散湿外，无其他湿源。
4.各房间人员数量见建筑平面图。
5.楼内提供冷冻水源(7℃~12℃)、三相38OV交流电源和管井。
五.设计内容:1.确定室内、外计算参数;(1):查阅有关手册确定夏季室内外计算温度、湿度(2):确定房间新风量2.计算房间的冷负荷;1:围护结构冷负荷2:人员、照明、设备冷负荷3:新风冷负荷3.确定空调方案;选用风机盘管家独立新风系统4.选择风机盘管、新风机型号，布置设备;5.进行新风系统或冷冻水系统水力计算，确定风管或冷冻水、凝结水水管管径:6.绘制空调系统平面布置图;7.编制设计计算说明书(1:内容包括:封面;目录;设计任务书:设计参数的选择及设计计算的依据、计算过程及计算结果;方案的比较及最终确定的方案优、缺点说明;以及参考书目、参考资料等。
(2):书写字体要求认真、整洁，用纸要统一。
六:进度安排:熟悉设计任务、收集有关资料 0.5天空调负荷计算 0.5天设计方案选择 1.天水、风系统水力计算 0.5天绘制施工图 2.0天编制说明书及修改设计 0.5天七:参考资料:1:《空气调节设计手册》―（第二版）电子工业部第十设院主编―中国建筑工业出版社 19952:《实用供热空调设计手册》(第二版）陆耀庆编中国建筑工业出版社3:《采暖通风与空气调节设计规范》（GBJ50019-2003）4:《采暖通风与空气调节制图标准》(GB/T50114-2001）5:【O5N4通风与空调工程通用图集】华北地区建筑设计标准办公室编6:有关设备的产品样本注:有关设计数据、规范、产品样本等可登陆“网易暖通——。
空调课程设计任务书
工程概况：
本设计任务系以一栋办公楼为对象的空调系统设计，具体建筑尺寸见平、剖面图。
将该大楼为地上9层、地下一层建筑，要求设计的空调系统包括:全空气系统；风机盘管+独立新风系统；冷热源为风冷热泵机组或其它自选的形式。
为避免负荷计算雷同，假设该楼所处的地理位置有所不同。
原始资料：
地理位置：
可选取上海、杭州、苏州、南京、长沙、武汉、南昌、成都、重庆、贵阳、合肥等夏热冬冷地区的城市。
围护结构：
a.外墙为石灰砂浆+ 黏土实心砖墙一砖半（370mm）,总厚度390 mm。
b.内墙为内外抹面（各20mm）+ 一砖墙（240mm），总厚度280 mm。
c.屋顶编号（1），Kmax≤0.8W/m2.℃。
d.玻璃幕墙的K=2～2.4 W/m2·K。
可参考（公共建筑节能设计标准）
设计参数：
室外设计参数：按所在城市选取（空调计算干球温度；历年平均不保证50小时湿球温度），见采暖通风与空气调节设计规范（GB 50019-2003）相关部分。
夏季室内设计温度：26℃；相对湿度60﹪。
冬季：温度18~22℃（大厅、接待、会议室取下限值）；相对湿度≥35﹪。
人员密度：办公室0.15人/ m2 ；会议室0.5人/ m2 ；
新风量：办公室30 m3 /h.人；办税柜台25 m3 /h.人；会议室20 m3 /h.人。
照明容量：办公室30 W/ m2；办税柜台50 W/ m2；会议室40 W/ m2。
设备发热量：办公设备的发热量按20～40W/ m2选取（不是所有办公室均需考虑此项）。
设计参考数据：
空气管道内推荐风速：主风道5~6.5m/s;支风道3~4.5m/s;支管接出的风道3~3.5m/s.
风管系列尺寸必须符合国家统一规格，见教材或暖通设计手册及参考资料。
单层百叶风口的局阻系数ζ=2.3；双层百叶风口局阻系数ζ=3.2。
散流器的压力损失须查样本，其他风阀的阻力系数见（实用供热空调设计手册）。
全空气系统的空调送、回风管在穿越机房隔墙时需设置防火阀（温度熔断器在70℃时熔断，使阀门关闭）。
空调支风管上需设风量调节阀。
冷冻水管推荐流速：水泵压出口2.4~3.6m/s;水泵吸入口1.2~2.1m/s;主干管1.2~4.5m/s;一般管道1.5~3m/s。
冷却水管：1~2.4m/s。
分、集水器为了使水的分配均匀，其内部水的流速不宜过大。
一般控制在0.8m/s以内。
设计时其直径必须比最大接管直径（外径）大一倍以上。
凝结水管：按连接机组的冷负荷选择Q≤7 Kw时，DN=20mm
Q≤7.1~17.6 Kw时，DN=25mm
Q≤17.7~100 Kw时，DN=32mm
Q≤101~176 Kw时，DN=40mm
Q≤177~598 Kw时，DN=50mm
Q≤599~1055 Kw时，DN=80mm 凝结水管的坡度：≥0.005
水管系列直径DN：15、20、25、32、40、50、65、80、100、125、150、200等（mm）水阀局部阻力系数：球形截止阀（全开DN40以下ζ=15；DN50以上ζ=7.0）；角阀（全开DN40以下ζ=8.5；DN50以上ζ=3.9）；闸阀（全开DN40以下ζ=0.27；DN50以上ζ=0.18）；止回阀（ζ=2.0）；弯头、三通、变径局阻系数可查手册中局阻系数表。
蒸发器、冷凝器、热交换器及风机盘管的水流通路上的设备阻力可在样本上查到；自动控制阀的阻力一般在30~50kPa；分水器、集水器的阻力约30kPa；回水管上的水过滤器的阻力在30~50kPa。
设计步骤：
1.空调冷、热负荷计算：
可使用提供的冷负荷计算软件计算，需在设计说明书中进行每个房间冷负荷数据结果汇总，并统计整栋办公楼在某个时刻的最大冷负荷值。
*须计算冬季热负荷，用于热交换器的选型和空调末端设备供热能力的校核。
2.空调设备的选型计算及校核计算：
风机盘管+新风系统
a.风机盘管的选型（包括：绘制空气处理过程的焓湿图及送风量、总冷量和显冷量的
计算校核）。
注：参考教材上的例题。
b.新风机组的选型（根据新风量的数据及新风冷负荷的大小选择）
注：可取新风处理终状态的焓值和室内空气的焓值相等。
c.风管的尺寸确定和最不利管路的阻力计算及新风机组的阻力校核（阻力应小于机组
余压）。
全空气系统
a.绘制一次回风空气处理过程的焓湿图；计算送风量、新风量和冷量。
b.分别计算每个房间的送风量和冷量。
c.送、回风管的尺寸确定和最不利管路的阻力计算（包括各个局阻构件的阻力）。
d.全空气系统空调机组的选型（根据总送风量及总冷量、显冷量和阻力数据来查样
本）。
注：须对典型的房间的空调设备进行冬季供热量的校核。
3.送、回风口的选型
选取原则：送风散流器吼部风速在3~3.5m/s，校核工作区风速不大于0.3m/s。
回风百叶风口风速在4~5m/s。
4.空调水管路的计算：
a.绘制水系统的示意图，标示管段号（注：考虑是否需采取同程管路布置）。
b.水管尺寸的确定及水管路的最不利管路阻力计算（列表计算）。
5.制冷机组和热交换器的选型：
根据已得到的整栋办公楼在某个时刻的最大冷负荷值与新风冷负荷之和选取热泵机组的冷量，并根据冬季热负荷校核供热量。
6.冷却塔、冷却水及冷冻水循环水泵的选型：（风冷热泵机组不需计算）
根据冷凝器的需求，由排热量和进出水温差决定冷却水流量，选冷却塔。
水泵选型由流
量和需要的扬程（即环路总阻力×1.1）决定。
7.膨胀水箱的选型
可参考教材上的计算公式。
8.空调系统全年运行的工况分析
关于全年运行工况的说明，可查阅教材或相关论文来完成。
计算说明书撰写要求：
1.格式：按三级目录（1；1.1；1.1.1；----2；
2.1；――），参考文献要统一格式。
2.顺序：目录，正文，参考文献，附录（负荷计算软件的计算数据）。
3.字体：正文用宋体小四号；章节标题用黑体四号。
4.正文章节可参考如下安排：工程概述、设计参数、空调冷、热负荷计算、空调
系统方案说明、空调设备的选型及计算、风管和水管的设计计算、冷热源部分
的计算选型、全年运行工况分析等等。
图纸要求：一~三层选其中的某一层的空调平面布置图1张、四~八层选其中的某一层空
调平面布置图1张、空调水系统轴测图1张、全空气系统空调机房的平、剖
面图1张。
共4张图纸。
