NO.0001ESYS is not valid for line element.原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。
经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。
对于LATT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。
当然，直接空白也没有问题。
-------------------------------------------------------------------------------------------------------------------------NO.0002使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in data read. 后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，然后发现上面的信息就没有了。
-------------------------------------------------------------------------------------------------------------------------NO.0003Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
-------------------------------------------------------------------------------------------------------------------------NO.0004*TREAD end-of-file in data readtxt中的表格数据不完整！-------------------------------------------------------------------------------------------------------------------------NO.0005No *CREATE for *END. The *END command is ignored忘了写*END了吧，呵呵-------------------------------------------------------------------------------------------------------------------------NO.0006Keypoint 1 is referenced by only one line. Improperly connected line set for AL command两条线不共点,尝试nummrg命令。
ansys警告和错误(持续更新)(2010-12-20 11:05:16)1、The value of UY at node 1195 is 449810067.It is greater than the current limit of 1000000.This generally indicates rigid body motion as a result of an unconstrained model. Verify that your model si properly constrained.错误的可能：1).出现了刚体位移，要增加约束2).求解之前先merge或者压缩一下节点3).有没有接触，如果接触定义不当，也会出现这样类似的情况4）材料属性设置不对会出现这种情况，例如密度设置的太离谱；2、Large negative pivot value...May be because of a bad temperature-dependent material property used in the model.出现这个错误很可能的原因是约束不够！请仔细检查模型！3、开始求解后出现以下提示，Solid model data is contaminated后来终于找到原因了有限元网格里包含一些未被划分网格的线，一般来说出现在面于面之间有重合的线，导致虽然面被划分了网格，却包含未被划分网格的线。
解决办法，把模型存为.cdb格式（去掉几何信息），然后再读取，就可以求解了命令：cdwrite，db，模型名，cdb听起来不错，不过也没遇到过，一般在划分后用一下NUMMRG命令，合并元素，以避免这种情况出现4、*** WARNING ***There are 79 small equation solver pivot terms.几个可能：1) 约束不够，但警告有79 个方程出现小主元，这一条可能性较小，但也不妨检查一下。
NO.0001ESYS is not valid for line element.原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。
经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。
对于LATT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。
当然，直接空白也没有问题。
NO.0002使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in data read.后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，然后发现上面的信息就没有了。
NO.0003Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
NO.0004*TREAD end-of-file in data readtxt中的表格数据不完整！NO.0005No *CREATE for *END. The *END command is ignored忘了写*END了吧，呵呵NO.0006Keypoint 1 is referenced by only one line. Improperly connected line set for AL command两条线不共点,尝试 nummrg命令。
NO.0007L1 is not a recognized PREP7 command, abbreviation, or macro. This command will be ignored还没有进入prep7，先：/prep7NO.0008Keypoint 2 belongs to line 4 and cannot be moved关键点2属于线4，移动低级体素时先移动高级体素！NO.0009Shape testing revealed that 32 of the 640 new or modified elementsviolate shape warning limits. To review test results, please see theoutput file or issue the CHECK command.单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误NO.0010用命令流建模的时候遇到的The drag direction (from the keypoint on drag line 27 that is closestto a keypoint KP of the given area 95) is orthogonal to the areanormal at that KP. Area cannot be dragged by the VDRAG command.意思是拉伸源面的法向与拉伸路径垂直，不能使用VDRAG命令出现的环境ASEL,S,LOC,Z,143e-3VDRAG,ALL, , , , , , 27本意是按位置z=143e-3位置的面，然后沿编号27的线拉伸，出错，之前用该语句没有任何问题。
ansys常见错误ansys分析出现问题NO.0052some contact elements overlap with the other contact element which can cause over constraint. 这是由于在同一实体上，即有绑定接触（MPC）的定义，又有刚性区或远场载荷（MPC）的定义，操作中注意在定义刚性区或远场载荷时避免选择不必要的DOF自由度，以消除过约束NO.0053Shape testing revealed that 450 of the 1500 new or modified elements violate shape warning limits.是什么原因造成的呢？单元网格质量不够好尽量，用规则化网格，或者再较为细密一点NO.0054在用Area Fillet对两空间曲面进行倒角时出现以下错误：Area 6 offset could not fully converge to offset distance 10. Maximum error between the two surfaces is 1% of offset distance.请问这是什么错误？怎么解决？其中一个是圆柱接管表面，一个是碟形封头表面。
ansys的布尔操作能力比较弱。
如果一定要在ansys里面做的话，那么你试试看先对线进行倒角，然后由倒角后的线形成倒角的面。
建议最好用UG、PRO/E这类软件生成实体模型然后导入到ansysNO.0055There are 21 small equation solver pivot terms.; SOLID45 wedges are recommended only in regions of relatively lowstress gradients.第一个问题我自己觉得是在建立contact时出现的错误，但自己还没有改正过来；第二个也不知道是什么原因。
常见waring/erroe 汇总NO.0001ESYS is not valid for line element.原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。
经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。
对于LATT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。
当然，直接空白也没有问题。
------------------------------------------------------------------------------------------------------------------ NO.0002使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in data read. 后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，然后发现上面的信息就没有了。
------------------------------------------------------------------------------------------------------------------ NO.0003Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
------------------------------------------------------------------------------------------------------------------ NO.0004*TREAD end-of-file in data readtxt中的表格数据不完整！------------------------------------------------------------------------------------------------------------------ NO.0005No *CREATE for *END. The *END command is ignored忘了写*END了吧，呵呵------------------------------------------------------------------------------------------------------------------ NO.0006Keypoint 1 is referenced by only one line. Improperly connected line set for AL command 两条线不共点,尝试nummrg命令。
ansys警告和错误(持续更新)(2010-12-20 11:05:16)1、The value of UY at node 1195 is 449810067.It is greater than the current limit of 1000000.This generally indicates rigid body motion as a result of an unconstrained model. Verify that your model si properly constrained.错误的可能：1).出现了刚体位移，要增加约束2).求解之前先merge或者压缩一下节点3).有没有接触，如果接触定义不当，也会出现这样类似的情况4）材料属性设置不对会出现这种情况，例如密度设置的太离谱；2、Large negative pivot value...May be because of a bad temperature-dependent material property used in the model.出现这个错误很可能的原因是约束不够！请仔细检查模型！3、开始求解后出现以下提示，Solid model data is contaminated后来终于找到原因了有限元网格里包含一些未被划分网格的线，一般来说出现在面于面之间有重合的线，导致虽然面被划分了网格，却包含未被划分网格的线。
解决办法，把模型存为.cdb格式（去掉几何信息），然后再读取，就可以求解了命令：cdwrite，db，模型名，cdb听起来不错，不过也没遇到过，一般在划分后用一下NUMMRG命令，合并元素，以避免这种情况出现4、*** WARNING ***There are 79 small equation solver pivot terms.几个可能：1) 约束不够，但警告有79 个方程出现小主元，这一条可能性较小，但也不妨检查一下。
UG与ANSYS模型格式转换方法研究∗李丹 金灿 刘晓平合肥工业大学计算机与信息学院可视化与协同计算（VCC）研究室，安徽合肥 230009摘 要：针对现有的软件格式转换所存在的缺陷，提出了建模软件UG生成的模型文件转换成ANSYS所支持的sat数据文件的一种可行方法，解决了prt模型文件用UG-Translator直接转换所引起的模型失真从而导致装配关系丢失及无法进行有限元分析等问题，实现了UG软件与ANSYS软件的无缝数据交换。
关键词：UG 二次开发 ANSYS 格式转换 特征1 引 言Unigraphics(UG)软件是美国EDS公司开发的高端CAD/CAE/CAM系统[1]，集世界一流的产品设计、工程分析及生产制造系统于一身的UG软件已广泛应用于国内的航空航天、汽车、通用机械及模具等各个领域。
ANSYS是有限元领域的大型通用软件，与其强大的有限元分析功能相比，ANSYS的建模功能显得较为逊色，在应用ANSYS进行有限元分析时，有限元建模耗费了工程技术人员大量的时间与精力。
虽然ANSYS带有自建模功能，但是这个建模功能只能处理一些相对简单的模型，而且操作起来并不十分便利[6]。
因此，需要将UG和ANSYS软件结合使用，有效利用UG软件的建模功能和ANSYS软件的分析功能。
但是ANSYS并没有为UG提供链接向导，尽管ANSYS与UG有直接的接口，但由于版本问题等各种原因导致不能直接在ANSYS中导入UG的prt模型文件。
目前较为常用的技术途径是把UG文件转换为某种中性格式[2]（如igs[3]、stp[4,5]等），然后通过某个商用转换软件把中性文件转换为ANSYS数据文件[6]，这种方式经过多次数据转换，缺陷较大，比较突出的问题是模型的拓扑结构和装配层次在转换过程中的丢失。
另外，因为在建模时会出现一些难以避免的破面[7]，使得许多商家提供的转换软件，如TransMagic软件等，并不能对于所有的CAD模型格式进行完美的转换。
NO.0001ESYS is not valid for line element.原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。
经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。
对于LATT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。
当然，直接空白也没有问题。
NO.0002使用*TREAD的时候，有的时候明明看文件好好的，可是却出现 *TREAD end-of-file in data read.后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，然后发现上面的信息就没有了。
NO.0003Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
NO.0004*TREAD end-of-file in data readtxt中的表格数据不完整！NO.0005No *CREATE for *END. The *END command is ignored忘了写*END了吧，呵呵NO.0006Keypoint 1 is referenced by only one line. Improperly connected line set for AL command两条线不共点,尝试 nummrg命令。
NO.0007L1 is not a recognized PREP7 command, abbreviation, or macro. This command will be ignored还没有进入prep7，先：/prep7NO.0008Keypoint 2 belongs to line 4 and cannot be moved关键点2属于线4，移动低级体素时先移动高级体素！NO.0009Shape testing revealed that 32 of the 640 new or modified elementsviolate shape warning limits. To review test results, please see theoutput file or issue the CHECK command.单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误NO.0010用命令流建模的时候遇到的The drag direction (from the keypoint on drag line 27 that is closestto a keypoint KP of the given area 95) is orthogonal to the areanormal at that KP. Area cannot be dragged by the VDRAG command. 意思是拉伸源面的法向与拉伸路径垂直，不能使用VDRAG命令出现的环境ASEL,S,LOC,Z,143e-3VDRAG,ALL, , , , , , 27本意是按位置z=143e-3位置的面，然后沿编号27的线拉伸，出错，之前用该语句没有任何问题。
解决ANSYS10.0和UG7.0冲突的办法告诉大家，

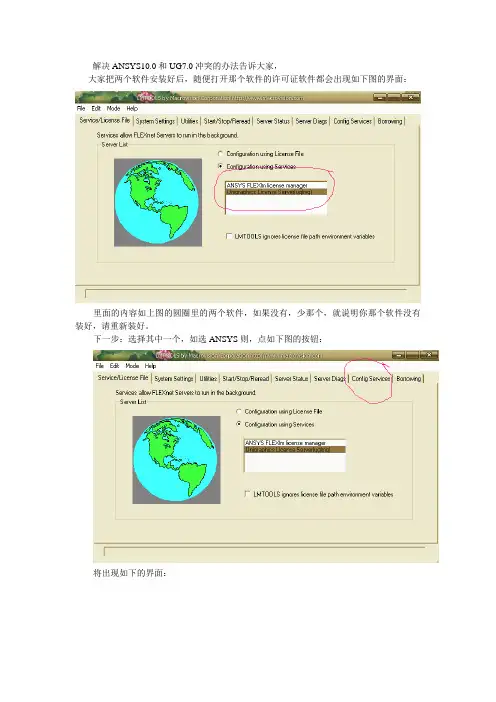

大家把两个软件安装好后，随便打开那个软件的许可证软件都会出现如下图的界面：
