第11章混凝土结构施工图

第11章混凝土结构施工图

──Ⅳ级钢筋 ──Ⅴ级钢筋 ──冷拔低碳钢丝
6 @ 200
钢筋 钢筋 相等 相邻 符号 直径 中心 钢筋 I级 6mm 距符号 中心距
200mm
2019/10/10
(3) 钢筋标注的规定
受力筋按外皮标注
箍筋按内皮标注
2019/10/10
3. 基础图的图示方法
基础图包括基础平面图和基础详图。 基础平面图是将建筑从正负零以下剖切，向下看形成的图 样。为了突出表现基础的位置和形状，将基础上部的构件 和土看作透明体。
11.2.1 钢筋混凝土房屋结构施工图的组成
钢筋混凝土结构施工图一般由结构设计说明、基础图、 结构平面布置图以及墙、柱、梁、板等构件详图组成。构 建标准图也属于结构详图的一部份。
11.2.2 基础施工图
常用于钢筋混凝土房屋的基础形式较多，本节仅介绍 独立基础、柱下条形基础和筏形基础的施工图。
2019/10/10
2019/10/10
阅读建筑平立剖建立起建筑轮廓
阅读基础布置图核对基础与建筑 图各轴线的对应关系
阅读结构布置图将其 与构件详图对号入座
阅读结构设计说明了解所采用的 标准图以及材料质量和构造要求
详读结构布置图对照构 件详图掌握各构件情况
2019/10/10
详读构件详图并对照 材料表找出不确定素因素
整理记录提出建议
(1) 工程概况，如建设地点、抗震设防烈度、结构抗 震等级、荷载选用、结构形式、结构设计使用年限、砌体 结构质量控制等级等；
(2) 选用材料的情况选用材料的情况，如混凝土的强 度等级、钢筋的级别以及砌体结构中块材和砌筑砂浆的强 度等级等；
(3) 上部结构的构造要求，如混凝土保护层厚度、钢 筋的锚固、钢筋的接头等；

混凝土结构施工图(板)

混凝土结构施工图(板)
按照设计要求布置钢筋。
混凝土浇筑
控制浇筑过程中的混凝土质量 和均匀性。
常见施工问题及解决方案
开裂问题
增加板的抗裂性能，例如添 加抗裂剂。
变形问题
采用合适的支撑结构，控制 混凝土收缩和温度变形。
坡度问题
确保施工过程中坡度的准确 性，避免积水。
间距要求
确保钢筋间距符合规范要求，以 保证混凝土结构的承载力。
连接方式
采用适当的连接方式，保证钢筋 之间的良好连接。
板厚计算方法
1
荷载计算
根据楼层荷载计算板的厚度。
2
挠度控制
考虑板的挠度，确保结构稳定性。
3
强度要求
根据设计要求选择合适的板厚。
板结构施工工艺要点
模板安装确保模板的牢固性和 Nhomakorabea整度。钢筋布置
2 优点
由混凝土板、钢筋骨架和连接件组成。
承载能力强、耐久性好、适用范围广。
3 应用领域
包括住宅建筑、商业建筑和工业建筑。
施工图中必须包含的信息
平面布置
标注房间和设备的布置。
材料规格
说明使用的混凝土和钢筋规格。
结构细节
细致展示板的连接、支撑和隔 音设计。
钢筋细部设计要点
受力分析
根据结构承载力设计合理的钢筋 布置。
混凝土结构施工图(板)
本章介绍混凝土板结构施工图的设计标准，包括必须包含的信息、钢筋细部 设计要点、板厚计算方法、施工工艺要点以及常见问题及解决方案。
施工图设计标准
精确性
确保施工图的尺寸和细节准 确无误。
规范性
符合相关建筑设计规范和标 准。
可读性
清晰明了，易于理解和使用。
混凝土板结构介绍
1 基本构造

混凝土结构施工图绘制方法(35张)PPT

混凝土结构施工图绘制方法(35张)PPT

集中标注内容：
梁顶标高高差：此项为选注值。当梁顶面高于结构层标高时为正， 反之为负。高差值写在括号中。
原位标注内容：
梁支座上部纵筋：
该部位含通长筋在内的所有纵筋。当上部纵筋多于一排时，用
斜线“/”将各排纵筋自上而下分开。如6Φ25 4/2，或表示
4Φ25 2Φ25
为
。
当同排纵筋有两种直径时，用加号相连，且角筋写在前面。如
依据标准
G101-1图集包括常用的现浇混凝土柱、墙、梁三种构件 的平法制图规则和标准构造详图两大部分内容。
本图集的制图规则，既是设计者完成柱、墙、梁平法 施工图的依据，也是施工、监理人员准确理解和实施平 法施工图的依据。
1. 柱平法施工图制图规则
柱平法施工图就是在柱平面布置图上采用列表注写方式或 截面注写方式表达。
梁平法施工图平面注写方式示例
平面注写包括集中标注与原位表注。集中标注表达梁的通用 数值，原位标注表达梁的特殊数值。当集中标注中的某项数 值不适用于梁的某部位时，则将该项数值原位标注。施工时， 原位标注取值优先。
集中标注内容：
梁编号：由梁类型代号、序号、跨数及有无悬挑代号几项组成。 （类型代号：KL—楼层框架梁，W KL—屋面框架梁，KZL—框支 梁，L—非框架梁，XL—悬挑梁，JZL—井字梁） （XXA）表示一端有悬挑，（XXB）表示两端有悬挑，XX为梁跨 数。 梁截面尺寸：当为等截面梁时，用b×h表示。当悬挑梁为变截面 时，用b×h1/h2表示。h1和h2分别为悬挑梁根部与端部高度值。 如：300×650/400。
第四章 混凝土结构施工图 绘制方法
第一部分 框架立面配筋图
第二部分 平面整体表示方法绘图 （简称平法绘图）
第一部分 框架立面配筋图

混凝土排架结构（钢梁）厂房结构施工图

混凝土排架结构（钢梁）厂房结构施工图
1-10.51.1.1.51.59.14.PZ1PZ2PZ1PZ1PZ1PZ1PZ11:1201~13轴排架柱平面布置图檩条平面布置图1:120屋面构件平面布置图1:120ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1ST1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1SC1%%c22SC1(Q235)实心圆钢规 格GL1，GL2代 号材料表ST1%%C114*3.5Q235B备 注见刚架详图GL2GL1GL1GL1GL1GL1GL1GL1GL1GL1GL2PZ1PZ2PZ1PZ1PZ2PZ1PZ1PZ2PZ1PZ1PZ2PZ1PZ1PZ2PZ1PZ1PZ2PZ1PZ1PZ2PZ1PZ1PZ2PZ1PZ1aPZ2aPZ1aPZ1aPZ2aPZ1a100070050%%13112@180100%%13112@130J-11:305055080040080050550100100700%%13112@1801004501:30700J-240050450100100300%%13112@180300300%%13112@13050056050500100050700100250100-1.700%%13112@130%%13112@180%%13112@1309006005090050050100600100-1.700300500560250%%C114*3.53-3檩间斜拉条示意图隅撑与钢梁的连接详图檩间拉条示意图M12 M.B双隅撑与钢梁的连接详图30%%D-45%%D%%c13.5- 6M12 M.B单隅撑与钢梁的连接详图40檩间拉条示意

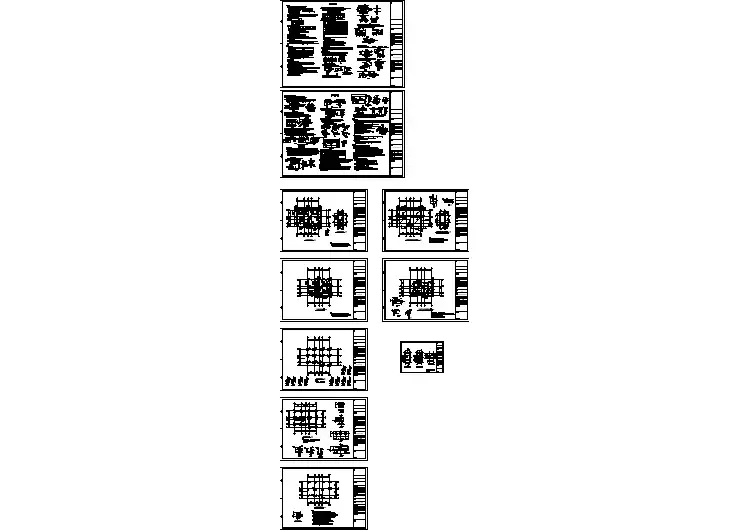

某办公楼混凝土结构施工图 共10张

某办公楼混凝土结构施工图 共10张
L5(1) 200x350%%1308@200(2)2%%13214;3%%13214L3(3) 200x400%%1308@200(2)2%%13216;3%%13214L2(1) 200x400%%1308@200(2)2%%13214;2%%13214KL1(2) 200x550%%1308@100/200(2)2%%13218KL6(1) 200x400%%1308@100/150(2)2%%13218;3%%13218KL10(3A) 200x400%%1308@100/200(2)2%%13218L4(1) 200x400(-1.800)%%1308@200(2)2%%13214;2%%13214KL2(2) 200x400%%1308@100/200(2)2%%13218;3%%13220KL7(1) 200x400(-1.800)%%1308@100/200(2)2%%13218;5%%13218 2/3XL1 200x400(-1.800)%%1308@100(2)3%%13118;2%%13214L1(2) 200x400%%1308@100/200(2)2%%13218;3%%13118KZ1KZ1KZ1KZ1KZ1KZ4KZ1KZ2KZ3KZ4KZ5KZ5KZ5结施-05结构施工图柱结构平面图柱结构平面图1:100全高加密全高加密全高加密全高加密全高加密全高加密2501001002502501001502002501002501001002001002001002001501501002502501002001001002002501001002501501501501501751752501001002501003001002501502001002503001001460048002200280048001460048002200280048001100045001

混凝土结构施工图作图方法

混凝土结构施工图作图方法
第四章 混凝土结构施工图 绘制方法
第一部分 框架立面配筋图
第二部分 平面整体表示方法绘图 （简称平法绘图）
第一部分 框架立面配筋图
框架立面配筋图，是首先从结构平面布置图中将各榀 平面框架索引出来，然后在各榀平面框架的立面图和 剖面详图中，表达结构构件的尺寸和配筋、构造情况 等信息，即构成一套完整的结构设计。
集中标注内容：
梁箍筋：包括钢筋级别、直径、加密区与非加密区间距及肢距。 如：φ8@100/200（2）表示箍筋为φ8，加密区和非加密区间距分别 为100和200，均为双肢箍。
φ8@100 （4） /150（2）表示加密区间距为100，四肢箍，非加 密区间距为150，双肢箍。
集中标注内容：
梁上部通长筋或架力筋
列表注写方式，是在柱平面布置图上，分别在同一编号的 柱中选择一个截面标注几何参数代号，在柱表中注写柱号、 柱段起止标高、几何尺寸与配筋的具体数值，并配以各种 柱截面形状及其箍筋类型图的方式，来表达柱平法施工图。
截面注写方式，是在柱平面布置图的柱截面上，分别在同 一编号的柱中选择一个截面，按另一种比例原位放大，并 以直接注写截面尺寸和配筋具体数值的方式来表达柱平法 施工图。
柱列表注写方式
柱截面尺寸及配筋均相同，仅截面与轴线关系不同 时，可编为同一柱号。
代的详号是图当边纵筋+指。纵个筋”序明K筋数注一号Z柱b筋所直 也 写 栏：边。纵三选径相在中框中代注以为筋项用相同。“架部号写变界分分的同时全柱筋的各截分角别构，，部。和目柱面段筋注造柱各将纵h段或注、写边截箍径计区的变写截。中面筋和时和起配面部尺类间，非止筋寸型距用加标位号。“密高置、当/区”。肢为间区柱与数抗距分截轴，震加面 线直设密尺关寸系
依据标准
G101-1图集包括常用的现浇混凝土柱、墙、梁三种构件 的平法制图规则和标准构造详图两大部分内容。

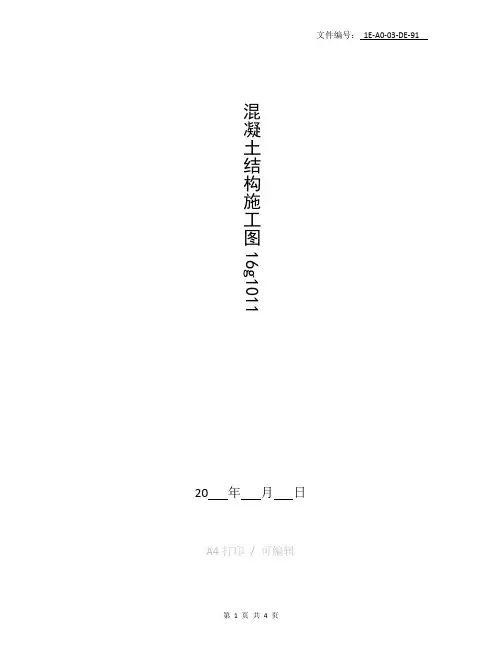

整理混凝土结构施工图16g101-1

整理混凝土结构施工图16g101-1
新编
27
1413
16D707-1
建筑电气设施抗震安装
中国建筑设计院有限公司
深圳优力可科技有限公司
新编
28
1414
16DX012-1
BIM建筑电气常用构件参数
中国建筑设计院有限公司
中国建筑标准设4
城市道路—透水人行道铺设
北京市市政工程研究院
北京市市政专业设计院股份公司
16J107
16G617
夹心保温墙建筑与结构构造
宁波市房屋建筑设计研究院有限公司
中国建筑标准设计研究院有限公司
代替07J107
07SG617
13
1399
16G908-3
建筑工程施工质量常见问题预防措施（装饰装修工程）
中国建筑一局（集团）有限公司
中建一局集团装饰工程有限公司
新编
14
1400
16S110
16D303-2
常用风机控制电路图
悉地（北京）国际建筑设计顾问有限公司
中国建筑设计院有限公司
代替10D303-2
25
1411
16D303-3
常用水泵控制电路图
中国建筑设计院有限公司
代替10D303-3
26
1412
16D401-5
水下及潮湿环境电气设备设计与安装
中国航空规划设计研究总院有限公司
中国建筑标准设计研究院有限公司
16S401
管道和设备保温、防结露及电伴热
中国核电工程有限公司
代替03S401
18
1404
16S518
雨水口
北京市市政工程设计研究总院有限公司
代替05S518
19
1405
16S524
