电缆故障测试仪参数

产品技术规范书设备名称: 多次脉冲电缆故障测试仪型号: GD-4133一、概述GD-4133电力电缆多次脉冲故障测距仪，用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。

GD-4133在低压脉冲方式下可以独立使用；在脉冲电流方式下需要和GD-2131H一体化直流高压电源装置配合使用；在多次脉冲方式下还须和GD-4133S 电缆测试多次脉冲耦合装置配合；在测距完成后须使用GD-4132数字式多功能电缆故障定点仪进行精确定点。

他们共同组成一套高性能的，能提供多种创新特性的电缆故障查找系统。

二、主要功能特点1．多种测距方法：a. 低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。

b. 脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。

c. 多次脉冲法：世界上最先进的测距方法，是二次脉冲法的改进。

波形明确易于识别，测距精度高。

2．200MHz实时采样：a. 国内同类仪器最高采样频率，与国际最高水平接轨。

b. 提供最高0.4m的测距分辨率，测量盲区小，对近端故障和短电缆特别有效。

3．触摸操作和机械按键两种操作方式a. 触摸按键，操作更加灵活，具有手势操作功能。

b. 可以对光标进行拖拽，双击操作，定位更加简单、方便。

c. 兼容机械按键操作，五向按键，操作更加人性化。

4．LED大屏幕彩色液晶显示，界面友好：a. 波形清晰，尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于识别。

b. 7寸大屏幕液晶，160°可视角度，显示内容丰富、直观。

c. 功能菜单简单实用，功能强大。

5．画中画暂存显示功能a. 界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。

5816二次脉冲法电缆故障测试仪使用说明书上海菲柯特电气科技有限公司目录一、概述 (1)二、仪器功能与特点 (1)三、主要性能指标 (1)四、仪器的系统组成和工作原理 (2)五、仪器的配套性 (3)六、仪器面板说明 (3)1．仪器面板结构示意图 (3)2．仪器面板结构说明 (3)3．荧屏触摸键说明 (4)4．二次脉冲产生器的面板结构示意图 (4)七、仪器的操作使用步骤 (4)1．用低压脉冲法测试电缆的低阻接地、短路、断路故障 (4)2．用二次脉冲法测试电缆的高阻泄漏故障（包括高阻闪络性故障） (5)3．用冲击高压闪络法测试电缆的高阻泄漏故障（包括高阻闪络性故障） (10)4．波速测量 (12)5．测试结果的保存 (15)6．测试结果的打印输出 (16)7．“帮助”功能的使用 (17)8．“返回” (17)9．“退出” (17)八、二次脉冲法测试的操作技巧 (17)九、仪器使用注意事项 (18)5816二次脉冲法电缆故障测试仪使用说明书一、概述：本测试仪用于检测各种动力电缆的高阻泄漏故障、闪络性故障、低阻接地和断路故障。

由于本仪器采用目前国际上最先进的“二次脉冲法”技术，加之自主开发的测试技术和高频高压数据信号处理装置，使其具有最好的电缆故障波形判断能力和最简单方便的操作系统。

本仪器具有独立的知识产权，是国内率先研制成功、国内独一无二的“二次脉冲法”电缆故障测试仪。

二次脉冲法的先进之处在于使现场测得的故障波形得到大大简化，将复杂的高压冲击闪络波形变成了非常容易判读的类似于低压脉冲法的短路故障波形。

降低了对操作人员的技术要求和经验要求。

所以，大大提高了现场故障的判断准确率。

任何人都能方便、准确地判读波形，标定故障距离，达到快速准确测试电缆故障的目的，使故障测试成功率得以大大提高，国内所有传统电缆仪无法与之比拟。

DG－D电缆仪的整体技术可以和国外同类产品媲美，其性能价格比也大大优于国内外同类产品。

本电缆故障测试仪采用超大真彩显示触摸屏幕，波形显示特别清晰。

电缆故障测试仪说明书电缆故障测试仪说明书1. 简介电缆故障测试仪是一种用于检测电缆故障的专用工具。

它通过发送特定的电信号到电缆中，然后分析接收到的信号来定位并诊断电缆的故障位置。

本说明书将详细介绍电缆故障测试仪的使用方法、功能和注意事项。

2. 功能特点- **故障定位**：电缆故障测试仪能够快速准确地定位电缆中的故障位置，包括断路、短路、击穿等。

- **故障诊断**：通过分析被测试电缆中接收到的信号，电缆故障测试仪可以判断故障的类型和严重程度，并提供相应的建议和解决方案。

- **多功能显示**：电缆故障测试仪具备直观清晰的显示屏，显示电缆故障的位置、长度、类型等信息，方便用户进行故障判读和定位。

- **便携式设计**：电缆故障测试仪采用轻巧便携的设计，便于操作和携带，适用于各种场合和环境。

- **数据存储和导出**：电缆故障测试仪可以存储测试数据，并支持数据导出和打印，方便用户进行数据分析和报告生成。

3. 使用方法3.1 连接电缆将被测试的电缆正确连接到测试仪上。

确保连接稳固，并注意连接的极性。

3.2 设置参数根据实际情况，设置电缆故障测试仪的参数，包括信号频率、传输速率等。

根据需要，也可以选择故障定位的范围和精确度。

3.3 开始测试按下测试仪的启动键，开始进行电缆故障测试。

待测试结束后，仪器会自动显示测试结果。

3.4 故障定位解读根据显示屏上的测试结果，判定故障的类型和位置。

在定位过程中，可以根据需要调整参数和重新进行测试。

3.5 数据存储与导出如需保存测试数据，可将数据存储到电缆故障测试仪内部存储器中。

也可通过USB接口将数据导出到电脑进行进一步分析和处理。

4. 注意事项- 在测试过程中，要确保被测试电缆与测试仪之间的连接牢固可靠，以免影响测试结果的准确性。

- 在测试前，请按照测试仪的要求进行正确的仪器设置，包括参数的选择和校准等。

- 使用电缆故障测试仪时，请阅读并遵守相关安全操作规范，以保证人身安全和设备的安全。

电缆故障测试仪检测标准一个电缆故障测试仪是一种用于检测电缆故障的专用测试设备。

它可以通过测量和分析电缆的特性和参数，来找出电缆中可能存在的故障点或问题。

下面将介绍电缆故障测试仪的检测标准。

电缆故障测试仪需要具备一定的测量精度和准确性。

它应具备高精度的测量电压和电流的能力，以及能够准确测量电缆的电阻、电容、绝缘电阻等参数。

这些参数测量的准确性对于确定故障位置和类型非常重要。

电缆故障测试仪需要具备一定的测量范围和适用性。

不同类型和规格的电缆在电压、电流和频率上可能存在差异，因此，电缆故障测试仪应具备较大的测量范围，以适应各种规格的电缆。

同时，测试仪需要支持不同频率的测试，以满足各种应用需求。

另外，电缆故障测试仪需要具备较强的数据处理和分析能力。

它应能够将测量得到的数据进行实时显示和记录，并且能够对数据进行合理的分析和处理。

这样，测试人员可以通过对数据的分析，准确判断电缆故障的类型和位置，并采取相应的维修措施。

电缆故障测试仪还应具备较好的抗干扰能力。

在实际测试中，往往会受到外界环境的干扰，比如电磁场、电压噪声等。

因此，测试仪应具备较好的抗干扰能力，以保证测试结果的准确性和可靠性。

电缆故障测试仪还应具备良好的操作性和安全性。

它的操作界面应设计简单直观，方便用户进行操作和设置。

同时，测试仪还应具备相应的安全保护措施，防止操作人员受到电压击伤等事故。

综上所述，电缆故障测试仪的检测标准包括测量精度和准确性、适用性、数据处理和分析能力、抗干扰能力、操作性和安全性等方面的要求。

只有满足这些标准，测试仪才能有效地检测电缆故障，提高故障诊断和维修的效率和准确性。

电缆故障多功能能测试仪使用说明书V2.1感谢您选择使用本公司电缆故障多功能能测试仪！您能够成为本公司的用户，是我们最大的荣幸。

真诚希望此仪器能成为您工作上的良好帮手。

为了使您尽快了解仪器并熟练地使用它，我们为您编写了这本说明书。

在第一次使用该仪器之前，请您务必仔细阅读随机配送的所有资料，这样可以避免造成一些不必要的麻烦。

如果您在使用仪器的过程中发现什么问题，请与本公司联系。

谢谢合作！本说明书内容若有变动，恕不另行通知。

特别提示：如果现场电缆故障比较复杂，仪器无法判断出故障点或明显存在误判时，请改用手动测试、具体操作方法请参照说明书“手动测试”部分。

装箱清单:测试仪一台；测试线一条；耳机一个；漏电信号采集探杆二根；路径信号采集探头一个；信号发生器一台；信号发生器连接线二条；地钎一个；仪器包二个；测试仪充电器一个；信号发生器充电器一个；说明书一本；合格证一张；保修卡一张。

仪表功能综述电缆故障多功能测试仪主要有如下三个功能：1、长度测试：主要是测试线路断线点距离、混线点距离。

2、路径测试：主要测试电缆的路径。

3、漏电测试：主要测试电缆的芯线对地漏电、芯线对铠甲漏电故障。

长度测试图形上传步骤：1、对于自己不好辨认的波形可以发到群里来，发送步骤如下。

2、把每个范围（240，480，，，，，等，）的波形拍一下上传，调整范围后不需要做任何操作。

对于240范围的波形因为开机默认就是240，拍照时可以先调整到其他任意范围再调整回来，因为我们的仪器范围改变后有自动调整幅度的功能，开机默认的波形幅度有可能不合适。

3、拍照后注明线缆总厂大约多少。

对地漏电测试主要步骤：1、用万用表或者摇表测试电缆的的相间绝缘、相线和铠甲绝缘、相线铠甲对地的绝缘情况。

2、相线对地漏电需要用信号发生器红夹子接故障线、黑夹子地芊接地。

（电缆原来的接地线一定断开）3、主机调整进入路径测试界面，如果土地使用探杆、如果水泥地使用探头进行查找。

4、对地漏电点，探杆到达后声音最大，探头过了故障点声音减小，所以要寻找声音突变的点。

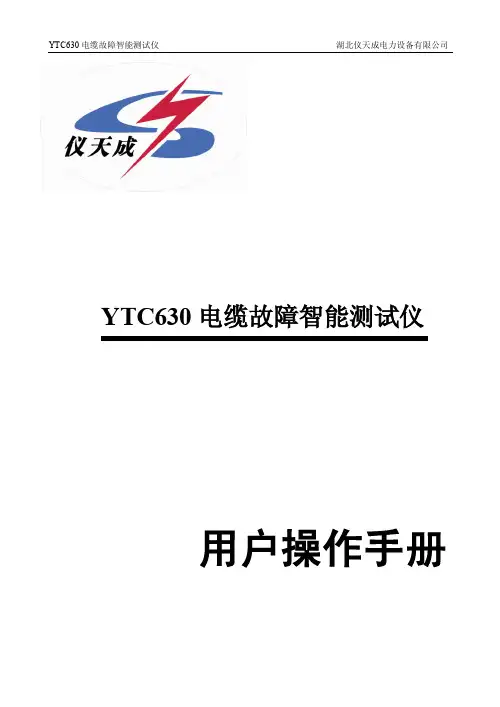

YTC630电缆故障智能测试仪用户操作手册目录一、概述 (1)二、主要特点 (1)三、主要技术指标 (2)四、探测原理 (3)五、仪器基本工作原理与组成 (8)六、面板控制机构和按键菜单的作用 (9)七、测试前的准备 (12)八、仪器的使用和故障测试方法 (13)九、注意事项 (17)十、测试中的几个问题 (18)十一、仪器出厂配套 (19)十二、附录 (20)一、概述有线通信的畅通和电力的输送有赖于电缆线路的正常运行。

一旦线路发生障碍，不及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会影响。

因而，电缆故障测试仪是维护各种电缆的重要工具。

电缆故障智能测试仪采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。

YTC630电缆故障智能测试仪是一套综合性的电缆故障探测仪器。

能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。

特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

二、主要特点2.1 功能齐全测试故障安全、迅速、准确。

仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。

配备声测法定点仪，可准确测定故障的精确位置。

2.2 测试精度高仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。

2.3 智能化程度高测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。

并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。

2.4 具有波形及参数存储，调出功能采用非易失性器件，关机后波形、数据不易失。

2.5 具有双踪显示功能。

可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。

XF28-1960V4电缆故障测试仪一、概述：公司作为电力电缆测试领域中的领跑者，在产品开发研制中不断追求完美、努力创新。

XF28-1960V4电缆故障测试仪是公司的又一杰作，采用了国际最高水平的时域反射技术，故障波形简单明了，判断故障距离轻松愉快。

二、特点：1．可测35KV及以下等级所有电缆的短路、断路、高阻、低阻等故障，适应面广。

2．自动识别电缆全长和故障点并给出相应距离。

3．配合高压设备具有传统的冲击高压闪络法和低压脉冲法。

4．任何高阻故障均呈现最简单的类似低压脉冲短路故障波形特征，极易判读。

5．具有方便用户的软件和全中文菜单。

按键定义简单明了。

测量方法简单快速。

6．检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。

7．超大液晶屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。

8．具有极安全的采样高压保护措施。

测试仪器在冲击高压环境中不会死机和损坏。

9．具有计算机通讯接口，可方便将数据及图形保存在计算机内。

10．无测试盲区。

11．内置电源，可在无电源环境测试电缆的开路及低阻短路故障。

三、技术参数：1．测试方法：冲击高压闪络法；低压脉冲法。

2．冲击高压：35KV及以下电力电缆。

3．数据采样速率：80MHz、40 MHz、20MHz、10 MHz。

4．测试距离：＞64Km。

5．读数分辨率：1m。

6．系统测试精度：小于50cm。

7．测试电缆脉宽设有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒。

8．所有的高阻故障波形仅有一种，即类似低压脉冲法的短路故障波形。

9．具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。

可以储存200条以上的现场测试波形。

10．能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离。

11．内置电源：充满电后仪器可连续工作3小时以上，亦可外接交流电源工作。

技术规格书1。

直流数字电阻测试仪实验标准：GB3048。

2、GB3048.4、GB 5013、GB5023、IEC 60245—2、IEC 60227、IEC 60468等要求；适用范围：可用测量单根金属裸电线、多股绞合电线、电缆导体电阻;主要参数：1.量程范围:20 mΩ～2000Ω;2.最小分辨率:≤1μΩ;3.基本误差：≤±（0.05%读值+2字)；4.测量值显示:数显；功能全自动分析：测量电线电缆、接触器、电阻器等直流电阻；测量半导电屏蔽电阻率;测量电线电缆长度；测量电线电缆的高压击穿点位置；测量变压器的直流电阻和相不平衡率、线不平衡率；宽范围测量电阻，测量档位可自动判定转换;测量环境温度和电线电阻温度系数自动换算；对于常用的电线、电缆检测只需输入规格型号,系统自动提供有关检测标准值；直读实际测量值和自动换算后的Ω／km值，自动运算、自动判定检测结果；可正、反向电流测量电阻；数据库可手动添加和查询；具有数据储存、显示、调用、打印功能；配置：512内存、80G硬盘、19寸液晶显示器、电流输出线、电压测试线、温度测试线、测试绝缘棒等。

2.恒温水槽符合标准:GB/T2951.3、UL1581、IEC60811-1-3标准要求；适用范围：为电线电缆试验提供高精度的、受控的、温度均匀的恒定场源；主要参数：一、1、温度范围：常温+5～99℃;2、水温均匀性：≤±１℃,微机温控PID调节;3、内置循环搅拌装置；4、加热器功率：不锈钢护套；5、工作室尺寸：W≥1200mm D≥600mm;H≥1200mm；二、1、温度范围：常温+5～99℃;2、水温均匀性：≤±１℃,微机温控PID调节;3、内置循环搅拌装置；4、加热器功率：不锈钢护套；5、工作室尺寸：15L3。

臭氧老化试验箱实验标准:ASTM D470、D1352、D1373、ISO1431、GB/T2951.5—1997、GB7762-2003、GB/T136421-92、HG/T2869—97、GJB1217-91、IEC 60811—2-1等；适用范围：用于测试橡胶及其制品的耐臭氧老化性能；主要参数：1、臭氧产生装置：静电弧放电；2、温度范围：常温～100℃;3、臭氧浓度:0~300ppm，分辨率：±1ppm；4、系统精度：测量读值≤3%，控制设定≤4%；5、温度均匀度：≤±2℃;6、温度波动度：≤±0。

目 录第一节HP-A30全智能多次脉冲电缆故障测试仪功能介绍 (1)一、产品介绍 (1)二、产品特性 (1)三、测试指标 (2)四、仪器的系统组成和工作原理 (2)五、H P-A30多次脉冲电缆故障测试仪区别常规电缆测试仪的区别 (3)六、测试仪面板 (4)第二节电缆测试系统软件介绍 (5)一、电缆测试系统主机 (5)二、测试系统控制面板介绍 (6)第三节电缆故障的测试程序 (9)第四节电缆故障测试方法介绍 (10)一、电缆故障测试原理 (10)二、低压脉冲方式 (10)三、用多次脉冲法测试电缆的高阻泄漏故障 (13)四、冲闪电流测试方法 (16)五、直闪电流测试方法 (18)六、高压闪络测试注意事项 (19)第五节远程测控软件使用说明 (20)第六节H P-A30全智能多次脉冲电缆故障测试仪附件介绍 (24)第七节声磁数显同步定点仪介绍 (25)第八节数显同步定点仪的操作技巧 (28)第九节电缆路径仪功能介绍 (30)第十节电缆路径探测原理及方法 (32)注意：欢迎您选择本公司仪器设备，本机为高度集成精密仪器，具有笔记本电脑一样的功能，请勿在非测试电缆故障时上网使用，以免中病毒给你的测试工作和设备维护带来不便。

建议专人保管，专人使用，半年未用请充电一次，不得随意打开主机箱。

重要提示：本套设备测试电缆高阻故障时，采用冲闪法故障点须放电且有明火现象，测试时请注意严禁在高瓦斯，高浓度易燃气体环境中测试。

如遇此状况，请与厂家联系，采取其它办法测试。

如遇因此发生的安全事故与设备生产商无关！第一节 HP-A30全智能多次脉冲电缆故障测试仪功能介绍一、产品介绍：HP-A30全智能多次脉冲电缆故障测试仪是我公司为了迎合电力工业电力时代的到来，在集成了电缆故障测试行业的诸多精品方案，以IT时代的快速发展为契机,将单片机及笔记本式的电缆故障测试仪彻底摒弃，在嵌入式计算机平台的基础上打造出适合电缆故障测试行业自身特点的网络化电缆故障测试服务平台，并且系统化得集成了USB通信技术,触摸屏技术，3G通信技术，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。
