(结构试验)第一章绪论

建筑结构试验第一章绪论1，建筑结构试验的任务：就是在结构物或试验对象上，以仪器设备为工具，利用各种试验技术为手段，在荷载或其他因素作用下，通过测试与结构工作性能有关的各种参数，从强度、刚度、抗裂性以及结构的破坏形态等各个方面来判断结构的实际工作性能，估计结构的承载能力，确定结构对使用要求的符合程度，并用以检验和发展结构的计算理论。

2，生产性试验：（具有直接的生产目的，以实际建筑物或结构构件为试验鉴定对象，经过试验对具体结构构件作出正确的技术结论）常用以解决以下问题：①综合鉴定重要工程和建筑物的设计与施工质量②鉴定预制构件的产品质量③已建结构可靠性检验，推断和估计结构的剩余寿命④工程改建或加固，通过试验判断具体结构的实际承载能力⑤处理受灾结构和工程质量事故，通过试验鉴定提供技术依据3，科研性试验：（目的是验证结构设计计算的各种假定，通过制定各种设计规范，发展新的设计理论，改进设计计算方法，为发展和推广新结构、新材料及新工艺提供理论依据与实践经验）①验证结构计算理论的假定②为制定设计规范提供依据③为发展和推广新结构、新材料及新工艺提供理论依据与实践经验4，结构试验分类：按试验对象分：①原型试验②模型试验。

按试验荷载性质分：①结构静力试验②结构动力试验③结构抗震试验。

按试验时间长短分：短期荷载试验和长期荷载试验按试验所在场地分：实验室结构试验和现场结构试验。

按试验是否破坏分结构破坏试验和结构非破坏试验。

模型试验分：⑴相似模型试验：几何相似、力学相似、材料相似⑵缩尺模型试验：原型结构缩小几何比例尺寸的试验代表物⑶足尺模型试验：结构静力试验：加载过程实质和再从零开始逐步递增一直加到试验某乙预定目标或结构破坏为止。

结构动力试验: 研究结构在不同性质动力作用下结构动力特性和动力反应的试验。

分：⑴结构动力特性试验：指结构受动力荷载激励时，在结构自由振动或强迫振动情况下量测结构自身所固有的动力性能试验。

用人工激振或环境随机激振，量测自振频率、阻尼系数和结构振型。

第1章 绪 论教学提示：本章主要讲述了混凝土结构的一般概念，重点阐述了性质不同的两种材料(钢筋和混凝土)能够结合在一起共同工作的可能性和有效性以及混凝土结构的特点；简要地介绍了钢筋混凝土结构在工程中的应用、发展前景及《混凝土结构设计规范》(GB 50010—2002)，并对混凝土结构课程的特点及学习方法提出了建议。

教学要求：要求学生在了解混凝土结构一般概念的基础上，深刻理解和掌握钢筋和混凝土共同工作的条件，充分认识钢筋与混凝土的优缺点，了解钢筋混凝土结构在土木工程中的应用及发展前景，做好学习本课程的准备。

1.1 混凝土结构的一般概念混凝土，一般是指由胶凝材料(水泥)，粗、细骨料(石子、砂粒)，水及其他材料，按适当比例配制，拌和并硬化而成的具有所需形体、强度和耐久性的人造石材。

也被形象地称为“砼”。

混凝土结构是以混凝土为主要材料制成的结构，包括素混凝土结构、钢筋混凝土结构和预应力混凝土结构等。

素混凝土结构是由无筋或不配置受力钢筋的混凝土制成的结构，常用于路面(如图1.1所示)和一些非承重结构。

钢筋混凝土结构是由配置受力的普通钢筋、钢筋网或钢筋骨架的混凝土制成的结构(如图1.2所示)。

预应力混凝土结构是充分利用高强度材料来改善钢筋混凝土结构的抗裂性能的结构。

是由配置受力的预应力钢筋通过张拉或其他方法建立预应力的混凝土结构(如图1.3所示)。

图1.1 素混凝土路面图1.2 钢筋混凝土梁图1.3 预应力混凝土板钢筋混凝土结构和预应力混凝土结构常用作土木工程中的主要承重结构。

在多数情况下混凝土结构是指钢筋混凝土结构。

钢筋和混凝土都是土木工程中重要的建筑材料，钢筋的抗拉和抗压强度都很高，但混混凝土结构设计原理·2· ·2·凝土的抗压强度较高而抗拉强度却很低。

为了充分发挥这两种材料性能的优势，把钢筋和混凝土按照合理的组合方式有机地结合在一起共同工作，使钢筋主要承受拉力，混凝土主要承受压力，以满足工程结构的使用要求。

混凝土结构设计原理课后习题答案第一章绪论问答题参考答案开始采用或积极发展性能化设计方法和理论。

性能化方法是确定工程结构要达到的总体目标或设计性能，设计师根据性能目标的不同，设计不同的设计方案，并评估设计方案是否达到性能目标的要求。

学习（1）钢筋混凝土是由钢筋和混凝土两种材料组成的复合材料，是非均匀、非连续、非弹性的材料。

力学关系是在试验的基础上，通过几何、物理和平衡关系建立的。

（2）钢筋混凝土构件中的两种材料在强度和数量上存在一个合理的配比范围。

如果钢筋和混凝土在面积上的比例及材料强度的搭配超过了这个范围，就会引起构件受力性能的改变，从而引起构件截面设计方法的改变，这是学习时必须注意的一个方面。

由于混凝土材料的复杂性、离散性，混凝土材料的理论体系是建立在试验的基础上的。

许多假定依赖与试验结果，许多公式来源于试验验证，许多因素无法控制，仍需通过构造措施加以解决，许多理论尚需不断发展与完善，具有不同功能的混凝土材料性能尚需不断挖掘。

（4）本课程主要讲解钢筋混凝土基本构件，应当了解每一种构件在结构体系的作用、受力情况。

例如梁、柱是受弯构件，主要受弯、受剪；柱、墙、受压弦杆是受压构件，主要受压、弯，受压、剪，双向受压弯；雨蓬梁、柱是受扭构件，主要受扭，受弯、剪、扭，受压、弯、剪、扭；受拉弦杆是受拉构件，主要受拉、弯。

（5）本课程所要解决的不仅是构件的承载力和变形计算等问题，还包括构件的截面形式、材料选用及配筋构造等。

结构构件设计是一个综合性的问题，需要考虑各方面的因素。

因此，学习本课程时要注意学会对多种因素进行综合分析，培养综合分析判断能力。

第一章绪论单选题1．与素混凝土梁相比，钢筋混凝上梁承载能力（）。

A．相同；B．提高许多；C．有所提高；2．与素混凝土梁相比，钢筋混凝土梁抵抗开裂的能力（）。

A.提高不多；B.提高许多；C.完全相同；3．与素混凝土梁相比，适量配筋的钢混凝土梁的承载力和抵抗开裂的能力（）。

第一章：绪论1.什么是钢筋混凝土结构?配筋的主要作用和要求是什么?答∶(1)钢筋混凝土结构是指由配置受力的普通钢筋、钢筋网或钢筋骨架的混凝土制成的结构。

(2）配筋的作用是∶在混凝土中配置适量的受力钢筋，并使得混凝土主要承受压力，钢筋主要承受拉力，就能起到充分利用材料，提高结构承载能力和变形能力的作用。

(3）配筋的要求是∶在钢筋混凝土结构和构件中，受力钢筋的布置和数量都应由计算和构造要求确定，施工也要正确。

2.钢筋混凝土结构有哪些主要优点和主要缺点?答∶钢筋混凝土结构的主要优点是∶①取材容易。

③耐久性较好。

④耐火性好。

⑤可模性好。

⑥整体性好。

钢筋混凝土结构的主要缺点是∶①自重较大。

②钢筋混凝土结构抗裂性较差③钢筋混凝土结构的施工复杂、工序多、隔热隔声性能较差。

3.结构有哪些功能要求?简述承载能力极限状态和正常使用极限状态的概念。

答:(1)建筑结构的功能包括安全性、适用性和耐久性三个方面。

(2)承载能力极限状态是指结构或构件达到最大承载能力或者变形达到不适于继续承载的状态。

正常使用极限状态是指结构或构件达到正常使用或耐久性能中某项规定限度的状态。

4.本课程主要包括哪些内容?学习本课程要注意哪些问题?答:(1）混凝土结构课程通常按内容的性质可分为“混凝土结构设计原理和"混凝土结构设计”两部分。

前者主要讲述各种混凝土基本构件的受力性能、截面计算和构造等基本理论，属于专业基础课内容。

后者主要讲述梁板结构、单层厂房、多层和高层房屋、公路桥梁等的结构设计，属于专业课内容。

(2）学习本课程要注意的问题︰①加强实验、实践性教学环节并注意扩大知识面;②突出重点，并注意难点的学习;③深刻理解重要的概念，熟练掌握设计计算的基本功，切忌死记硬背。

5.在素混凝土梁内配置受力钢筋的主要目的是提高构件的承载能力和变形能力。

【解析】素混凝土梁中，混凝土的抗压性能较强而抗拉性能很弱，钢筋的抗拉性能则很强。

因此，在混凝土中配置适量的受力钢筋，并使得混凝与主要承受压力，钢筋主要承受拉力，就能起到充分利用材料，提高结构承载能力和变形能力的作用。

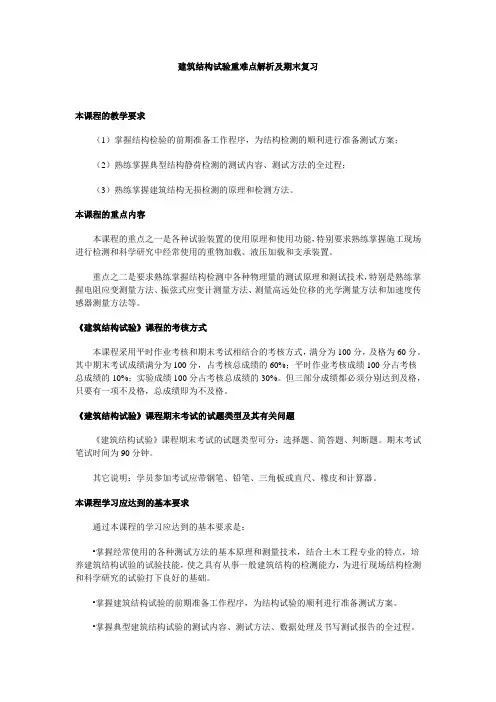

建筑结构试验重难点解析及期末复习本课程的教学要求（1）掌握结构检验的前期准备工作程序，为结构检测的顺利进行准备测试方案；（2）熟练掌握典型结构静荷检测的测试内容、测试方法的全过程；（3）熟练掌握建筑结构无损检测的原理和检测方法。

本课程的重点内容本课程的重点之一是各种试验装置的使用原理和使用功能，特别要求熟练掌握施工现场进行检测和科学研究中经常使用的重物加载、液压加载和支承装置。

重点之二是要求熟练掌握结构检测中各种物理量的测试原理和测试技术，特别是熟练掌握电阻应变测量方法、振弦式应变计测量方法、测量高远处位移的光学测量方法和加速度传感器测量方法等。

《建筑结构试验》课程的考核方式本课程采用平时作业考核和期末考试相结合的考核方式，满分为100分，及格为60分。

其中期末考试成绩满分为100分，占考核总成绩的60%；平时作业考核成绩100分占考核总成绩的10%；实验成绩100分占考核总成绩的30%。

但三部分成绩都必须分别达到及格，只要有一项不及格，总成绩即为不及格。

《建筑结构试验》课程期末考试的试题类型及其有关问题《建筑结构试验》课程期末考试的试题类型可分：选择题、简答题、判断题。

期末考试笔试时间为90分钟。

其它说明：学员参加考试应带钢笔、铅笔、三角板或直尺、橡皮和计算器。

本课程学习应达到的基本要求通过本课程的学习应达到的基本要求是：•掌握经常使用的各种测试方法的基本原理和测量技术，结合土木工程专业的特点，培养建筑结构试验的试验技能，使之具有从事一般建筑结构的检测能力，为进行现场结构检测和科学研究的试验打下良好的基础。

•掌握建筑结构试验的前期准备工作程序，为结构试验的顺利进行准备测试方案。

•掌握典型建筑结构试验的测试内容、测试方法、数据处理及书写测试报告的全过程。

本课程的知识结构体系分析《建筑结构试验》课程主要是讲述建筑结构试验中的试验准备工作，加载方法的选择，测点和测试方法的选择，试验过程、数据处理及测试报告的书写等内容。

混凝土结构设计原理课后习题答案（+思考题）第一章绪论1．什么是混凝土结构？答：混凝土结构是以混凝土材料为主，并根据需要配置和添加钢筋、钢骨、钢管、预应力钢筋和各种纤维，形成的结构，有素混凝土结构、钢筋混凝土结构、钢骨混凝土结构、钢管混凝土结构、预应力混凝土结构及纤维混凝土结构。

混凝土结构充分利用了混凝土抗压强度高和钢筋抗拉强度高的优点。

2．以简支梁为例，说明素混凝土与钢筋混凝土受力性能的差异。

答：素混凝土简支梁，跨中有集中荷载作用。

梁跨中截面受拉，拉应力在荷载较小的情况下就达到混凝土的抗拉强度，梁被拉断而破坏，是无明显预兆的脆性破坏。

钢筋混凝土梁，受拉区配置受拉钢筋梁的受拉区还会开裂，但开裂后，出现裂缝，拉力由钢筋承担，直至钢筋屈服以后，受压区混凝土受压破坏而达到极限荷载，构件破坏。

素混凝土简支梁的受力特点是承受荷载较小，并且是脆性破坏。

钢筋混凝土简支梁的极限荷载明显提高，变形能力明显改善，并且是延性破坏。

学习好帮手3．钢筋与混凝土共同工作的基础条件是什么？答：混凝土和钢筋协同工作的条件是：（1）钢筋与混凝土之间产生良好的粘结力，使两者结合为整体；（2）钢筋与混凝土两者之间线膨胀系数几乎相同，两者之间不会发生相对的温度变形使粘结力遭到破坏；（3）设置一定厚度混凝土保护层；（4）钢筋在混凝土中有可靠的锚固。

4．混凝土结构有什么优缺点？答：优点：（1）可模性好；（2）强价比合理；（3）耐火性能好；（4）耐久性能好；（5）适应灾害环境能力强，整体浇筑的钢筋混凝土结构整体性好，对抵抗地震、风载和爆炸冲击作用有良好性能；（6）可以就地取材。

钢筋混凝土结构的缺点：如自重大，不利于建造大跨结构；抗裂性差，过早开裂虽不影响承载力，但对要求防渗漏的结构，如容器、管道等，使用受到一定限制；现场浇筑施工工序多，需养护，工期长，并受施工环境和气候条件限制等。

5．房屋混凝土结构中各个构件的受力特点是什么？学习好帮手答：在房屋建筑中，永久荷载和楼面活荷载直接作用在楼板上，楼板荷载传递到梁，梁将荷载传递到柱或墙，并最终传递到基础上，各个构件受力特点如下：楼板：是将活荷载和恒荷载通过梁或直接传递到竖向支承结构（柱、墙）的主要水平构件，楼板的主要内力是弯矩和剪力，是受弯构件。

第一章—绪论1.简述飞行器结构、结构的含义与功能。

答：飞行器结构是能承受和传递载荷并且保持一定强度、刚度和尺寸稳定性的机械系统的总称；机构是使飞行器及其部件完成规定的动作或运动等特殊功能的机械组件。

结构的功能：(1).将弹上设备和部件牢牢结合在一起构成整体，并提供气动外形；(2).为装载、设备和人员（运载火箭等）提供良好的环境条件；(3).承载全寿命周期的各种载荷，并保证飞行器始终正常工作。

机构的功能：(1).连接、固定与释放功能：如分离机构；(2).运动功能：如折叠展开机构；(3).锁定功能：到位后锁紧，完成结构功能。

2.飞行器结构设计的内容与原始条件有哪些？答：飞行器结构设计是根据设计的原始条件，构思和拟定满足各项基本要求的结构方案，进行全部零、部件的设计、分析、实验，最终提供全套可供生产的图纸和相应技术文件的过程。

飞行器结构设计的内容：(1).飞行器结构布局设计：部位安排、分离面、结构形式选择、受力构件布置；(2).选择结构元件参数：在结构布局的基础上，选择并优化结构元件尺寸和材料；(3).结构细节设计：细节精心设计、开孔、连接、圆角、机械和电气接口、口盖等。

飞行器结构设计的原始条件：(1).结构设计任务的总体设计参数：外形、尺寸、质量特性、内部装载物的相关数据与安装要求等；(2).结构的工作环境及其对结构特性的要求：自然环境、力学环境（载荷大小、性质和在结构上的分布等，以及对结构特性的要求）；(3).结构的协调关系以及由此产生的限制要求：外挂、发射装置；(4).飞行器结构的生产条件：产量和生产厂的加工能力、装配能力、工艺水平等。

3.飞行器结构设计的技术要求有哪些？为满足质量特性要求，可采取哪些措施？答：飞行器结构设计的技术要求有6个，如下(1).空气动力学要求—前提性要求：外形准确度要求（同轴度、垂直度、曲线误差、安装角等）、外形的表面质量要求（表面粗糙度、局部凹陷、突出物等）。

(2).结构完整性要求—强度、刚度、可靠性，本质性要求（▲▲）：结构设计应保证结构在承受各种规定的载荷和环境条件下，具有足够的强度、不能产生不能容许的残余变形；具有足够的刚度、满足各项结构动力学性能要求，并达到总体规定的可靠度。
