防火卷帘门使用说明审批稿

筑龙网 WW W.ZH UL ON G.CO M感谢使用“**牌”钢质防火卷帘系列产品，请在安装使用前仔细阅读本手册！本手册中的所有解释、配图、技术数据等为出版时的最新资料，具有时效性，由于产品的改进和客户要求等情况使之与实物有出入时，本公司保留修改权和解释权，若给您带来不便，敬请谅解并欢迎垂询！筑龙网 WW W.ZH UL ON G.CO M目 录一、 概述● 钢质防火卷帘的分类…………………………………………..……… 3 ● 主要结构形式………………………………………………….……… .3◆钢质复合防火卷帘的结构............................................. (3)◆钢质特级防火卷帘的结构 (4)二、 产品的特性● 钢质复合防火卷帘特性……………………………………..………… 5 ● 钢质特级防火卷帘特性……………………………………………….. 5 三、 主要技术参数●表一…………………………………………………………..………….6 四、安装与调试●安装条件 (6)●安装方式及结构 (7)●电控系统的安装调试 (7)五、使用与维护●注意事项………………………………………………………………..8 ●使用须知………………………………………………………………..8 六、一般故障分析与排除●表二 (9)一概述“**牌”钢质防火卷帘系列为深圳****安防股份有限公司自动门厂系列产品之一，是我厂根据GB14102-93《钢质防火卷帘通用技术条件》和GB7633-87《门和卷帘门的耐火试验方法》早期研制生产的产品，由于卷帘的开关方向是上下垂直移动，具有占用空间小、安装隐蔽，操作方便、并兼有防盗功能等特点。

主要用于各类建筑内防火分区的隔断，是高层建筑、地下室、停车场、厂房、商场等公共场所常用的防火产品之一。

6帘片组件7导轨8底座9烟温感器图一钢质复合防火卷帘示意图筑龙网 WW W.ZH UL ON G◆钢质特级防火卷帘是根据GB50045-95《高层民用建筑设计防火规范》强调：“在设置防火墙确有困难的场所，可采用防火卷帘作防火分区分隔。

防火卷帘门使用说明书上海惠宁门业有限公司shanghai huining door防火卷帘的使用、维护、保养说明一、防火卷帘的装置要求和使用说明：1.1装置卷帘门的洞口上部不得设有通风管、水管等；1.2电源线路(三相五线和消防中控信号线)由用户铺设到卷帘门机旁的电气控制箱边；1.3卷帘门装置好后，吊顶边缘应离帘板50mm以免磨擦；1.4电器设施不得擅自拆搬；1.5防火卷帘门为消防专用设施，根据消防管理规定，不得改作他用，不得做防盗卷帘使用。

1.6每季度启动一次，以检查电器、机械性能，检查时注意操作平安。

1.7在开启卷帘前，必须检查卷帘下部或周围有无障碍物存在；1.8在关闭卷帘时，不允许有人员或车辆从卷帘下部通过；1.9在卷帘没有安全开启或关闭到位以前，操作人员不能离开卷帘开关；1.10不要将扶梯或其他硬物、重物靠在卷帘上，这样会使卷帘因帘片或卷轴变形而失去作用；1.11当手潮湿时不能操作卷帘开关按钮，以免触电；1.12不要在发生台风或强烈大风或结冰时启闭卷帘，否则会使卷帘受损；1.13绝对不能让小孩按动卷帘开关按钮，以免发生意外；二、防火卷帘的控制方式：防火卷帘的控制方式一般有三种：自动控制方式、按钮控制方式、手动控制方式2.1a、当防火卷帘使用温、烟感探测器或消防联动装置时，卷帘关闭使用自动控制方式，当遇到火情，收到报警信号时，卷帘会自动实现烟控一步降和温控二步降（或请消防中心联动控制一步/二步降），以达到隔断防火分区及安全疏散人员和阻止火情蔓延的目的。

防火卷帘可通过外部输入信号对卷帘门进行控制，并自动反馈外部输出信号。

b、外部输入信号：声音报警状态指示信号。

注：防火卷帘因报警而自动关闭时，不能认为妨碍其动作！2.2当卷帘在正常情况下使用，采用按钮控制卷帘的启闭。

2.3当遇到火情，并且电源被切除的情况下，可用手动控制方式启闭卷帘。

a、开启卷帘：拉动卷帘机上链条到最长，拉动链条开启卷帘，开始拉动时切记检查拉动方向是否正确，拉错方向会破坏限位开关；当卷帘全部开启，底梁升到门上横梁距离略大约50mm时停止拉动链条；b、关闭卷帘：轻拉卷机尾部的自重下落拉手，卷帘匀速下路；当卷帘接近完全闭合时，松开自重下落拉手，然后再拉一次到全部关闭。

防火卷帘门
使用说明及消防规范
一、使用说明
1、防火卷帘门不能作普通门使用，卷帘门严禁底部站人。

电器设施不得擅自拆搬及开关，在烟温感信号作用下自动运行，只有在消防控制室信号失灵的作用下才准使用手动操作；
2、根据消防管理规定，防火卷帘门作为消防专用设施，不得改作他用，卷帘正下方不得堆放任何物品；
3、安装调试后，每季度启动一次，以检查电器、机械性能，检查时注意操作安全
二、防火卷帘门的消防规范
1、通道上的防火卷帘，应按下列程序自动控制下降：(1)感烟探测器动作后, 卷帘下降至距地(楼)面1.8M；（2）感温探测器动作后，卷帘下降到底；
2、用作防火分隔的防火卷帘，火灾探测器动作后，卷帘应下降到底；
3、防火卷帘门帘板、导轨、门楣、卷轴等部件的表面不允许有裂纹、压坑及较明显的凹凸、锤痕、毛刺、空洞等缺陷，严禁作他用。

4、相对运动件在上下运动、卷起及放下时严禁堆放物品影响卷帘门的启闭。

5、防火卷帘门的外露表面，必须注意锈处理（勿乱涂乱喷），每季度应检查一次启闭的灵活性。

6、防火卷帘门每月检查一次所有紧固件，必须保证紧固件的紧牢，不允许有松动现象。

7、安装卷帘门的洞口上部不得设有通风管、水管等；
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

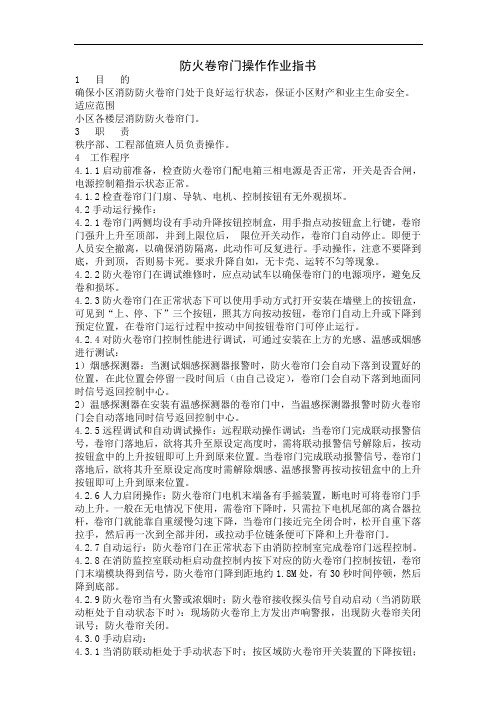

防火卷帘门操作作业指书1 目的确保小区消防防火卷帘门处于良好运行状态，保证小区财产和业主生命安全。

适应范围小区各楼层消防防火卷帘门。

3 职责秩序部、工程部值班人员负责操作。

4 工作程序4.1.1启动前准备，检查防火卷帘门配电箱三相电源是否正常，开关是否合闸，电源控制箱指示状态正常。

4.1.2检查卷帘门门扇、导轨、电机、控制按钮有无外观损坏。

4.2手动运行操作：4.2.1卷帘门两侧均设有手动升降按钮控制盒，用手指点动按钮盒上行键，卷帘门强升上升至顶部，并到上限位后，限位开关动作，卷帘门自动停止。

即便于人员安全撤离，以确保消防隔离，此动作可反复进行。

手动操作，注意不要降到底，升到顶，否则易卡死。

要求升降自如，无卡壳、运转不匀等现象。

4.2.2防火卷帘门在调试维修时，应点动试车以确保卷帘门的电源项序，避免反卷和损坏。

4.2.3防火卷帘门在正常状态下可以使用手动方式打开安装在墙壁上的按钮盒，可见到“上、停、下”三个按钮，照其方向按动按钮，卷帘门自动上升或下降到预定位置，在卷帘门运行过程中按动中间按钮卷帘门可停止运行。

4.2.4对防火卷帘门控制性能进行调试，可通过安装在上方的光感、温感或烟感进行测试：1）烟感探测器：当测试烟感探测器报警时，防火卷帘门会自动下落到设置好的位置，在此位置会停留一段时间后（由自己设定），卷帘门会自动下落到地面同时信号返回控制中心。

2）温感探测器在安装有温感探测器的卷帘门中，当温感探测器报警时防火卷帘门会自动落地同时信号返回控制中心。

4.2.5远程调试和自动调试操作：远程联动操作调试：当卷帘门完成联动报警信号，卷帘门落地后，欲将其升至原设定高度时，需将联动报警信号解除后，按动按钮盒中的上升按钮即可上升到原来位置。

当卷帘门完成联动报警信号，卷帘门落地后，欲将其升至原设定高度时需解除烟感、温感报警再按动按钮盒中的上升按钮即可上升到原来位置。

4.2.6人力启闭操作：防火卷帘门电机末端备有手摇装置，断电时可将卷帘门手动上升。

防火卷帘,规范篇一:防火卷帘门的规范及说明防火卷帘门的规范及说明防火卷帘门防火卷帘是一种适用于建筑物较大洞口处的防火、隔热设施,产品在设计上采用了卷轴内藏的特点，具有结构合理紧凑。

防火卷帘帘面通过传动装置和控制系统达到卷帘的升降。

起到防火、隔火作用,产品外形平整美观、造型新颖,具有钢性强。

防火卷帘门广泛应用于工业与民用建筑的防火隔断区，能有效地阻止火势蔓延，保障生命财产安全，是现代建筑中不可缺少的防火设施。

目录分类及作用防火卷帘门使用范围:防火卷帘门在使用过程中注意的操作细节防火卷帘门分类1. 按材质分2. 按安装形式3. 按开启方向14. 1级，耐火时间1.50h5. F2级，耐火时间2.0h6. F3级，耐火时间3.00h7. F4级，耐火时间4.00h其他信息防火卷帘门选购要点展开分类及作用防火卷帘门使用范围:防火卷帘门在使用过程中注意的操作细节防火卷帘门分类1. 按材质分2. 按安装形式3. 按开启方向4. 1级，耐火时间1.50h5. F2级，耐火时间2.0h6. F3级，耐火时间3.00h7. F4级，耐火时间4.00h其他信息防火卷帘门选购要点展开编辑本段分类及作用2防火卷帘门作用和分类防火卷帘门是现代高层建筑中不可缺少的防火设施，防火门除具备普通门的作用外，具有防火、隔烟、抑制火灾蔓延、保护人员疏散的特殊功能，广泛应用于高层建筑、大型商场等人员密集的场合。

防火卷帘门的种类主要有复合型钢质防火卷帘(防火防烟)、无机特级防火卷帘(双轨双帘)、钢质复合型水喷汽雾式防火卷帘、钢质复合型侧向式防火卷帘、钢质复合型水平式防火卷帘、无机特级折叠式防火卷帘以及带各种帘中门的防火卷帘变型类别。

防火卷帘门一般在什么地方设置,依据工艺决定的，防火卷帘门除设置在防火墙外，在两个防火分区之间没有防火墙的也应设置防火卷帘。

一般设在以下部位。

(1)封闭疏散楼梯，通向走道;封闭电梯间，通向前室及前室通向走道的门。

防火卷帘门是一种适用于建筑物较大洞口处的防火、隔热设施，产品在设计安装上起到了一定的作用技术。

防火卷帘门广泛应用于工业与民用建筑的防火隔断区，能有效地阻止火势蔓延，保障生命财产安全，是现代建筑中不可缺少的防火设施。

防火卷帘门的安装要求和使用说明1、安装卷帘门的洞口上部不得设有通风管、水管等；2、卷帘门安装好后，安装吊顶，吊顶边缘应离帘板50mm，以免摩擦；3、调试及使用时，严禁底部站人。

电器设施不得擅自拆搬；4、根据消防管理规定5、每季度在例行消防安全检查时一定要不能漏检启动电机的链条润滑油，这也是好多物业单位，或者消防单位在检查时疏漏的一个重要环节防火卷帘门同防火墙的作用一样起到水平防火分隔，它由帘板、座板、导轨、支座、卷轴、箱体、控制箱、卷门机、限位器，门楣、手动速放开关装置、按钮开关和保险装置等13个部分组成，一般安装在不便采用防火墙分隔的部位。

如：敞开电梯厅、自动扶梯、百货大楼的宽大营业厅、展览楼的展览厅和建筑物中洞口较大不能用防火门窗的部位。

防火卷帘门在建筑工程中，使防火分隔得到了广大的应用。

防火卷帘门是现代高层建筑中不可缺少的防火设施，防火门除具备普通门的作用外，具有防火、隔烟、抑制火灾蔓延、保护人员疏散的特殊功能，广泛应用于高层建筑、大型商场等人员密集的场合。

分类防火卷帘门的种类主要有复合型钢质防火卷帘（防火防烟）、无机特级防火卷帘（双轨双帘）、钢质复合型水喷汽雾式防火卷帘、钢质复合型侧向式防火卷帘、钢质复合型水平式防火卷帘、无机特级折叠式防火卷帘以及带各种帘中门的防火卷帘。

按材质分钢质、复合、无机等。

按安装形式墙中、墙侧（或称洞内、洞外）两种。

按开启方向上卷和侧卷两种。

防火卷帘防火性能的分级尚无国家标准，GB14102《钢质防火卷帘通用技术条件》中将普通钢质防火卷帘分为：不过现在执行标准是GB14102-2005《防火卷帘》标准。

1级，耐火时间1.50hF2级，耐火时间2.0h。

防火卷帘系统简介：防火卷帘是在一定时间内，连同框架能满足耐火稳定性和完整性要求的卷帘，由帘板、座板、导轨、支座、卷轴、箱体、控制箱、卷门机、限位器，门楣、手动速放开关装置、按钮开关和保险装置等部分组成。

主要用于需要进行防火分隔的部位，起到防火、隔火作用。

防火卷帘门广泛应用于工业与民用建筑的防火隔断区，能有效地阻止火势蔓延，保障生命财产安全，是现代建筑中不可缺少的防火设施。

是一种活动的防火分隔物，一般用钢板等金属板材制作，以扣环或铰接的方法组成，平时卷起在门窗上口的转轴箱中，起火时将其放下展开，用以阻止火势从门窗洞口蔓延。

防火卷帘是现代化建筑防火的必备设施。

设置部位：防火卷帘主要用于需要进行防火分隔的部位，特别是防火墙、防火隔墙上因生产、使用等需要开设较大开口而又无法设置防火门时的防火分隔。

一般设置在自动扶梯周围，中庭与楼层走道、过厅相通的开口部位，生产车间中大面积工艺洞口以及设置防火墙有困难的部位等。

设置要求：1、防火墙上的防火卷帘耐火极限不应低于3.00h。

当防火卷帘耐火极限仅符合现行国家标准GB7633《门和卷帘的耐火试验方法》有关耐火完整性的判定条件时，应设自动喷水灭火系统保护。

2、设在疏散走道上的防火卷帘应在卷帘的两侧设置启闭装置，并应具有自动、手动和机械控制的功能。

3、需在火灾时自动降落的防火卷帘，应具有信号反馈的功能；4、防火卷帘应具有防烟性能，与楼板、梁和墙、柱之间的空隙应采用防火封堵材料封堵。

5、除中庭外，当防火分隔部位的宽度不大于30m时，防火卷帘的宽度不应大于10m时，当防火分隔部位的宽度大于30m时，防火卷帘的宽度不应大于该防火分隔部位宽度的1/3，且不应大于20m。

6、防火卷帘应具有火灾时靠自重自行关闭的功能。

注意：封闭、防烟楼梯间，消防电梯间前室及合用前室，不应该设置卷帘门。

联动控制：1、疏散通道上设置的防火卷帘门的联动控制应符合下列规定：联动控制方式：防火分区内任两只独立的感烟火灾探测器或任一只专门用于联动防火卷帘的感烟火灾探测器的报警信号应联动控制防火卷帘下降至距楼板面1.8m处；任一只专门用于联动防火卷帘的感温火灾探测器的报警信号应联动控制防火卷帘下降到楼板面；在卷帘的任一侧距卷帘纵深O.5m～5m内应设置不少于2只专门用于联动防火卷帘的感温火灾探测器。

广州市有限公司钢质防火卷帘无机纤维复合防火卷帘特级防火卷帘挡烟垂壁(防火窗帘)使用说明书地址：电话目 录第一章概述-------------------------------------------------------------------- 11. 简介 ----------------------------------------------------------------------------------------- 12. 结构示意图及代号 ----------------------------------------------------------------------- 2第二章钢质防火卷帘-------------------------------------------------------- 31. 钢质防火卷帘（垂直卷） ----------------------------------------------------------------- 32. 钢质防火卷帘（侧向卷） ----------------------------------------------------------------- 53. 钢质防火卷帘（水平卷） -----------------------------------------------------------------8 第三章无机纤维复合防火卷帘 -------------------------------------------- 10第四章特级防火卷帘 -------------------------------------------------------- 12第五章挡烟垂壁(防火窗帘) ------------------------------------------------- 14第一章概述1.简介防火卷帘由帘面、座板、导轨、支座卷轴、箱体、控制箱、开闭机、限位器、手动速放关闭装置和按钮等组成，具有手动和电动装置，并可与火灾自动报警系统通过控制模块实现联动控制。

1. 产品简介防火卷帘适用于大面积各类工业与民用建筑中需防火分区分隔的场所，特别是高层建筑中的营业厅、展厅、候机大楼、仓库、车库等场所。

防火卷帘可将火灾控制在预定的范围内，以达到有效地阻止火势蔓延的目的，保证人们安全疏散、消防人员火灾扑救的通道畅通，防止和减少由于火灾造成的人民生命、国家财产的重大损失。

无机复合防火卷帘是采用无机纤维织物经特殊处理制成的帘面，其特点是背火面温度较低、重量轻、占用空间小，能降低建筑物的承载负荷，满足安装空间的要求。

产品已通过国家固定灭火系统和耐火构件质量监督检验测试中心的测试，各项指标都符合要求。

2. 产品特点2.1 帘面采用非金属材料经特殊处理后缝制而成，质地柔韧且抗拉强度大，耐腐蚀性及抗潮性与钢卷帘（带喷淋装置）的特级防火卷帘相比更有独到之处，具有更好的防火性能。

2.2 由于帘面采用非金属材料制成，帘面厚度小，占用空间小，在同等建筑物中可提高有效利用空间，亦可降低对建筑层高的要求。

2.3 帘面每平方米重量不大于5Kg，只有钢帘的五分之一，降低了对建筑物的有效负荷的要求。

2.4 不需水幕保护，取消了供水管路和控制设备，减少了消防用水量，可大幅度降低工程造价。

2.5 启动灵活，噪音小。

3．产品型号及技术参数3.1 无机复合防火卷帘的型号表示为：WFJ —X —XX —XX —X—XX —XXX无机防火卷帘帘面间距(mm)结构类型Ⅰ、Ⅱ帘面厚度(mm)洞口宽度(x100mm) 耐火等级洞口高度（x100mm）型号示例：WFJ-I-3030-F1-2表示洞口宽度3000mm, 高度3000mm,耐火极限不小于3.00h,帘面厚度为2mm的单轨、单帘普通无机防火卷帘。

WFJ-Ⅱ-3030-F2-20-240表示洞口宽度3000mm，高度3000mm，耐火极限不小于4.00h,帘面厚度为20mm，帘面间距为240mm的双轨，双帘特级无机防火卷帘。

3.2 技术参数3.2.1 耐火极限：I类(单帘)不小于3小时，Ⅱ类(双帘)不小于4小时。
