三视图的形成与投影规律

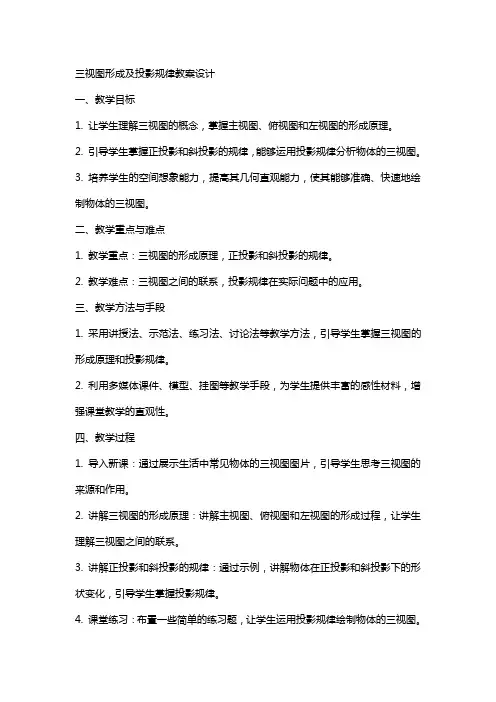

三视图形成及投影规律教案设计一、教学目标1. 让学生理解三视图的概念，掌握主视图、俯视图和左视图的形成原理。

2. 引导学生掌握正投影和斜投影的规律，能够运用投影规律分析物体的三视图。

3. 培养学生的空间想象能力，提高其几何直观能力，使其能够准确、快速地绘制物体的三视图。

二、教学重点与难点1. 教学重点：三视图的形成原理，正投影和斜投影的规律。

2. 教学难点：三视图之间的联系，投影规律在实际问题中的应用。

三、教学方法与手段1. 采用讲授法、示范法、练习法、讨论法等教学方法，引导学生掌握三视图的形成原理和投影规律。

2. 利用多媒体课件、模型、挂图等教学手段，为学生提供丰富的感性材料，增强课堂教学的直观性。

四、教学过程1. 导入新课：通过展示生活中常见物体的三视图图片，引导学生思考三视图的来源和作用。

2. 讲解三视图的形成原理：讲解主视图、俯视图和左视图的形成过程，让学生理解三视图之间的联系。

3. 讲解正投影和斜投影的规律：通过示例，讲解物体在正投影和斜投影下的形状变化，引导学生掌握投影规律。

4. 课堂练习：布置一些简单的练习题，让学生运用投影规律绘制物体的三视图。

五、课后作业1. 绘制一些常见物体的三视图，并标注出相应的投影方向。

2. 分析一些实际问题，运用投影规律解释物体的三视图。

3. 收集一些关于三视图和投影规律的资料，进行阅读和分享。

六、教学评价1. 通过课堂提问、练习和作业，评价学生对三视图形成原理和投影规律的理解程度。

2. 观察学生在实际问题中运用投影规律的能力，评价其空间想象和几何直观能力。

3. 收集学生的课后作业，分析其绘制三视图的准确性和规范性。

七、教学反思1. 反思教学内容的安排是否合理，是否符合学生的认知规律。

2. 反思教学方法是否恰当，是否能够激发学生的学习兴趣和积极性。

3. 反思教学手段的运用是否有效，是否能够帮助学生更好地理解和掌握知识。

八、教学拓展1. 利用计算机软件，让学生尝试进行三维建模，进一步理解三视图和投影规律。

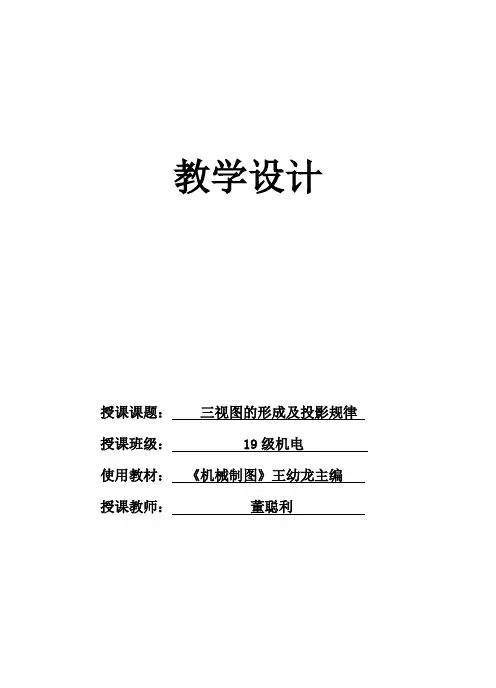

教学设计授课课题：三视图的形成及投影规律授课班级： 19级机电使用教材：《机械制图》王幼龙主编授课教师：董聪利教学设计目的及重点、难点（4）理解并明确任务书要求。

3.明确什么叫视图和为什么要用三视图。

4.三视图的位置关系及投影规律新课内容：30分钟多媒体演示启发学生思考：哪些知识已学过？哪些是新知识点？归纳：三个投影面是哪三个？启发引导：三个相互垂直的投影面就好似室内的一角，像相互垂直的两堵墙和地板那样，构成一个三投影面体系。

多媒体演示启发教学：三投影面分别有哪几根轴？让学生看书回答问：三根轴的交点结合生活实际，积极思考踊跃回答同学间互相交流讨论，共同分析其形状及画法交流讨论，各抒己见结合所学知识发挥空间想象其他同学思考讨论补充四、新课教学〖知识学习〗（一）三面投影面体系的建立物体是有长、宽、高三个尺度的立体，只通过物体在一个投影面上的投影，我们并不能确定物体在空间的位置和形状。

因此，我们要认识它，就应该从上、下、左、右、前、后各个方面去观察它，才能对其有一个完整的了解。

为了准确地表达物体的形状和大小，我们选到互相垂直的三个投影面。

三个投影面的名称和代号是：正对观察者的投影面称为正立投影面（简称正面），代号用字母“V”表示；右边侧立的投影面称为侧立投影面（简称侧面），代号用字线“W”表示；水平位置的投影面称为水平投影面（简称水平面），代号用字母“H”表示。

这三个互相垂直的投影面就好像室内一角，任务书的设计使用是建立在有效教学的理念上的，课堂任务是紧紧的与任务目标联系在一起的，各个任务间是层层递进，与任务目标紧紧相连的。

任务结束后都有相应的评价和反馈！可以让教师及时掌握学生的学习情况。

学生在教师的引导下，自主探究、组内交流协作完整地完成了整个任务目称为什么？用哪个字母表示？安排学生回答讲评并归纳同学们的答案，多媒体展示正确答案多媒体展示启发引导：三面投影体系中三个面是怎么变化在一个平面内的？让学生看图思考？思考基本特性的特点。

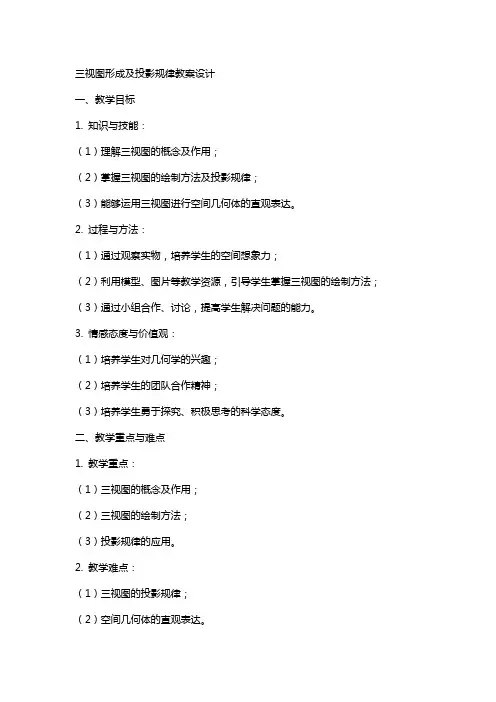

三视图形成及投影规律教案设计一、教学目标1. 知识与技能：（1）理解三视图的概念及作用；（2）掌握三视图的绘制方法及投影规律；（3）能够运用三视图进行空间几何体的直观表达。

2. 过程与方法：（1）通过观察实物，培养学生的空间想象力；（2）利用模型、图片等教学资源，引导学生掌握三视图的绘制方法；（3）通过小组合作、讨论，提高学生解决问题的能力。

3. 情感态度与价值观：（1）培养学生对几何学的兴趣；（2）培养学生的团队合作精神；（3）培养学生勇于探究、积极思考的科学态度。

二、教学重点与难点1. 教学重点：（1）三视图的概念及作用；（2）三视图的绘制方法；（3）投影规律的应用。

2. 教学难点：（1）三视图的投影规律；（2）空间几何体的直观表达。

三、教学准备1. 教具：模型、图片、投影仪等；2. 学具：绘图工具、练习题等。

四、教学过程1. 导入新课：（1）利用模型、图片等教学资源，引导学生观察并思考：这些物体在二维平面上的投影是什么样子？（2）学生分享观察结果，教师总结并引入三视图的概念。

2. 探究新知：（1）讲解三视图的定义及作用；（2）演示三视图的绘制方法，引导学生动手实践；（3）探讨投影规律，引导学生发现并总结规律。

3. 巩固练习：（1）学生独立完成练习题，巩固三视图的绘制及投影规律；（2）教师选取部分学生的作品进行点评，指出优点和不足。

4. 拓展应用：（1）利用投影规律，引导学生解决实际问题；（2）学生分享解决问题的过程，教师给予评价和指导。

五、课后作业1. 绘制一个简单空间几何体的三视图；2. 总结三视图的投影规律，并应用于实际问题。

六、教学评价1. 知识与技能：学生能正确绘制简单空间几何体的三视图，理解并掌握投影规律。

2. 过程与方法：学生在探究过程中能运用观察、操作、思考、讨论等方法，提高解决问题的能力。

3. 情感态度与价值观：学生对几何学产生兴趣，培养团队合作精神，勇于探究、积极思考。

七、教学反思教师在课后对自己的教学进行反思，分析教学过程中的优点和不足，针对性地调整教学方法，以提高教学效果。

《三视图的形成及投影规律》说课稿科目：高中通用技术《识图与制图》课题：三视图的形成及投影规律一、说教材1、教材分析：通用技术课是一门包罗万象、综合性强的学科。

他涉及物理、化学、生物、数学、美术等诸多学科的知识。

现行省编高中劳技城市版的《识图与制图》便与数学、物理及美术有诸多联系。

《三视图的形成及投影规律》一节便是《识图与制图》的第一章、第四节的教学内容。

这一节教学内容是在学生学习掌握了制图的一些基本规定及绘图工具与用品的使用和正投影与视图的基本知识的基础上，为了将物体大小完全表达清楚，本节安排了三视图的内容。

三视图与前面所学的正投影法有紧密的联系，其形成的理论基础实质是正投影法。

三视图是机械制图的重点内容，是表达一个立体物（机体）形状大小的基本方法，后面将要学的剖视图、零件图等内容都是三视图做基础的，故本节教学在第一章及整个机械制图学习中都具有极重要的地位。

二、说教学目标1、思想品德目标：严格按制图标准画图，培养学生严谨细致的学风，增强学生间相互帮助、协调工作的能力。

端正实践操作态度。

2、身心健康目标：培养学生耐心细致的操作习惯，注意眼、手、脑的协调操作，增强安全意识。

3、审美情趣目标：将理论知识运用于实践，在实践中创造美，注意操作环境美，追求模型制作美。

4、基础知识目标：让学生掌握三视图的形成及投影规律，能运用三视图知识结合立体图看懂物体（机体）的三视图。

5、操作技能目标：能根据三视图及立体图，灵活运用切、挖、锯等方式制作立体模型。

三、说教学设计1、教学重点：本节教学的重点应放在三视图的形成及位置关系，投影关系和与物体对应的方位关系。

2、教学难点：如何结合立体图看懂三视图。

3、教育结合点：通过三视图的形成及投影规律的学习，培养学生的空间想象力，通过模型的制作，培养学生将理论与实际相结合的能力及动手操作能力。

通过两人合作做模型，增强学生相互协作的能力，并培养认真细致、精益求精的良好学风。

4、教法选用：根据本节课内容，结合学生实际，采用讲授法讲解基本知识。

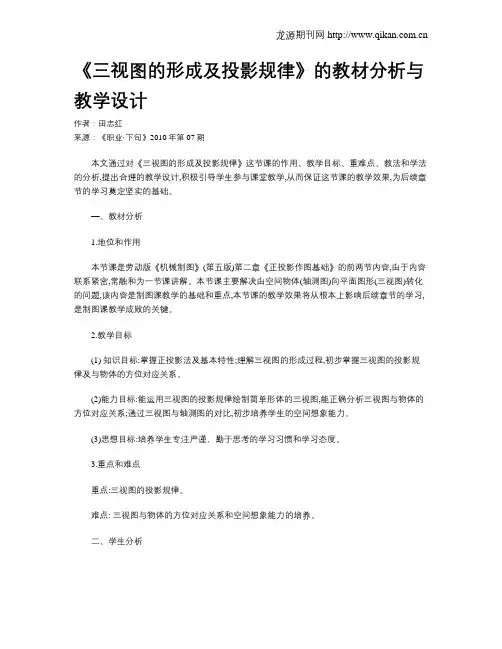

《三视图的形成及投影规律》的教材分析与教学设计作者：田志红来源：《职业·下旬》2010年第07期本文通过对《三视图的形成及投影规律》这节课的作用、教学目标、重难点、教法和学法的分析,提出合理的教学设计,积极引导学生参与课堂教学,从而保证这节课的教学效果,为后续章节的学习奠定坚实的基础。

—、教材分析1.地位和作用本节课是劳动版《机械制图》(第五版)第二章《正投影作图基础》的前两节内容,由于内容联系紧密,常融和为一节课讲解。

本节课主要解决由空间物体(轴测图)向平面图形(三视图)转化的问题,该内容是制图课教学的基础和重点,本节课的教学效果将从根本上影响后续章节的学习,是制图课教学成败的关键。

2.教学目标(1) 知识目标:掌握正投影法及基本特性;理解三视图的形成过程,初步掌握三视图的投影规律及与物体的方位对应关系。

(2)能力目标:能运用三视图的投影规律绘制简单形体的三视图,能正确分析三视图与物体的方位对应关系;通过三视图与轴测图的对比,初步培养学生的空间想象能力。

(3)思想目标:培养学生专注严谨、勤于思考的学习习惯和学习态度。

3.重点和难点重点:三视图的投影规律。

难点: 三视图与物体的方位对应关系和空间想象能力的培养。

二、学生分析初中生的理解力和分析问题的能力较差,加之中学没学过立体几何,头脑中没有空间概念,空间想象能力相对较弱。

在教学中要注重启发和引导,调动其学习的积极性和主动性。

初中接触到一些视图知识,但很不规范,给教学带来麻烦,在教学过程中必须注意纠正其错误认识。

三、教法和学法分析1.教法在教学中要采用灵活的教学方法,充分发挥教师的主导地位吸引学生的注意力。

本节课利用挂图、模型等教具,综合采用讲授、演示、提问、练习、讨论、总结等教学方法来突破重点和难点,吸引学生全程参与教学活动。

2.传授学习方法(1)要求学生上课要专心听讲,主动参与到教学活动中,勤于思考、积极回答问题,充分发挥自身的主体作用。

基本立体基本体其表面几何形状不同分为：平面立体和曲面立体。

所有表面由平面围成的立体称为平面立体，常见的有棱柱体和棱锥体；表面由曲面或者曲面和平面围成的立体称为曲面立体，常见的有圆柱体、圆锥体、圆球和圆环等。

三视图的形成及投影规律两个形状不同的物体在同一投影面上的投影却会相同。

因此由一个投影不能确定物体的形状解决办法：增加投影面。

一、三视图的形成空间分析：如图 a 所示，把物体放在三投影面体系中，按正投影法向三个投影面投射，可以分别得到物体的正立投影面投影、水平投影面投影和侧立投影面投影。

在工程图样中这种投影叫做“视图”。

主视图——由前向后投射，在正立投影面（简称正面）上所得到的视图；俯视图——由上向下投射，在水平投影面上所得到的视图；左视图——由左向右投射，在侧立投影面（简称侧面）上所得到的视图。

展开：如图所示。

投影面V 面不动，将H 面和W 面分别绕OX 轴和OY 轴按图示方向旋转90°，使它们展开成与V 面处在同一平面上，如图 b 所示。

在投影图中不画投影面的边框线，形成的三个视图如图 c 所示。

（a）物体的投影 (b)展开图（c）三视图三视图的形成二、三视图的投影规律从三视图形成过程中可以看出，三个视图之间存在一定的位置关系，即以主视图为准，俯视图在主视图的正下方，左视图在主视图的正右方。

由此可以归纳出在画物体三视图时，三个视图之间存在如下投影关系：主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等。

三、三视图代表的方位在空间，物体有长、宽、高三个方向的尺寸。

如果规定物体沿X 方向上的左右距离称为长，沿Z 方向的上下距离称为高，沿Y 方向的前后距离称为宽，则一个视图能反映物体的两个方向的尺寸。

即：主、俯视图同时反映出物体左右方向上的长度尺寸，长度相等；主、左视图同时反映了物体上下方向上的高度尺寸，高度相等；俯、左视图同时反映了物体前后方向上的宽度尺寸，宽度相等。

立体图视图投影规律和方位对应关系四、三视图的画法举例例：绘制图示物体的三视图。

三视图形成及投影规律教案设计第一章：三视图概述1.1 三视图的概念定义：三视图是指一个物体在三个不同方向上的投影图，通常包括正视图、俯视图和侧视图。

作用：三视图是工程图学中常用的表达方法，通过三个视图可以全面地了解物体的形状和尺寸。

1.2 三视图的形成物体在平面上投影的原理投影线的方向和作用三个视图的形成过程和关系第二章：正视图的形成与投影规律2.1 正视图的形成定义：正视图是物体在垂直于水平面的方向上的投影图。

形成原理：物体与投影面之间的相对位置和投影线的方向决定了正视图的形状和尺寸。

2.2 投影规律投影线的性质：投影线是垂直于投影面的直线。

投影规律的应用：根据物体的形状和尺寸，通过投影规律可以确定正视图的形状和尺寸。

第三章：俯视图的形成与投影规律3.1 俯视图的形成定义：俯视图是物体在垂直于垂直面的方向上的投影图。

形成原理：物体与投影面之间的相对位置和投影线的方向决定了俯视图的形状和尺寸。

3.2 投影规律投影线的性质：投影线是垂直于投影面的直线。

投影规律的应用：根据物体的形状和尺寸，通过投影规律可以确定俯视图的形状和尺寸。

第四章：侧视图的形成与投影规律4.1 侧视图的形成定义：侧视图是物体在垂直于侧面的方向上的投影图。

形成原理：物体与投影面之间的相对位置和投影线的方向决定了侧视图的形状和尺寸。

4.2 投影规律投影线的性质：投影线是垂直于投影面的直线。

投影规律的应用：根据物体的形状和尺寸，通过投影规律可以确定侧视图的形状和尺寸。

第五章：三视图的识别与绘制5.1 三视图的识别方法：通过观察三个视图的形状和尺寸，综合判断物体的形状和结构。

注意事项：注意三视图之间的对应关系和尺寸的一致性。

5.2 三视图的绘制步骤：先绘制正视图，根据投影规律绘制俯视图和侧视图。

技巧：熟练掌握投影规律和绘图工具的使用，保持图形的规范和清晰。

第六章：三视图的投影变换6.1 投影变换的概念定义：投影变换是指在保持物体形状不变的前提下，通过改变投影面的位置和方向来获得不同视图的方法。
