一、本征半导体的导电特性1.导体、绝缘体和半导体自然界中的物质从其电结构和导电性能上区分，可分为导体、绝缘体和半导体。
如金、银、铜、铝、铁等金属材料很容易导电，我们称它们为导休。
导体的电阻率小于10-6cm。
如陶瓷、云母、塑料、橡胶等物质很难导电，我们称它们为绝缘体。
绝缘体的电阻率大于108cm。
有一类物质，如硅、锗、硒、硼及其一部分化合物等，它们的导电能力介于导体和绝缘体之间，故称之为半导体。
半导体的电阻率在10-6～108之间。
众所周知，导体具有良好的导电性，绝缘体具有良好的绝缘性，它们都是很好的电工材料。
我们用导体制成电线，用绝缘体来防止电的浪费和保障安全。
而半导体却在很长时间被人们所不齿，因为它的导电性能不好，绝缘性能又差。
然而它的不公正待遇随着人们对它所产生的愈来愈浓厚的兴趣消失了，它终于登上了大雅之堂！这是为什么呢？这是因为它具有一些可以被人们所利用的奇妙特性。
半导体在不同情况下，导电能力会有很大差别，有时犹如导体。
在什么情况下呢？①掺杂：在纯净的半导体中适当地掺入极微量（百万分之一）的杂质，就可以引起其导电能力成百万倍的增加。
②温度：当温度稍有变化，半导体的导电能力就会有显著变化。
如温度稍有增高，半导体的电阻率就会显著减小。
同理光照也会影响半导体的导电能力。
2.本征半导体的原子结构本征半导体——非常纯净且原子排列整齐的半导体。
（纯度约为99.999999999%。
即杂质含量为10的9次方分之一。
）硅原子一14个带负电的电子围绕带正电的原子核运动，并按一定的规律分布在三层电子轨道上。
锗原子一32个带负电的电子围绕带正电的原子核运动，并按一定的规律分布在四层电子轨道上。
由于原子核带正电与电子电量相等，正常情况下原子呈中性。
由于内层电子受核的束缚较大，很少有离开运动轨道的可能。
所以它们和原子核一起组成惯性核。
外层电子受原子核的束缚较小。
叫做价电子。
硅、锗都有四个价电子，故都是四价元素，其简化图见电子课件。
半导体的导电特性杂质电子与导电性的关系半导体是一种介于导体和绝缘体之间的材料，其导电特性与其内部的杂质电子密切相关。
在本文中，我们将探讨半导体的导电特性与杂质电子之间的关系，并介绍几种常见的半导体杂质掺杂类型及其导电性质。
一、掺杂对半导体导电特性的影响1. 杂质掺杂半导体通过潜在的杂质掺杂，即将少量的外来原子引入到晶体中来增强其导电性能。
杂质可以是五价的磷或三价的硅，分别称为N型和P型半导体。
这些杂质原子与半导体晶体原子形成化学键，引入额外的电子或空穴，从而改变其导电特性。
2. N型半导体在N型半导体中，磷原子的外层电子多于硅原子，磷原子取代硅晶格位置时，五价的磷原子将共价键与四个硅原子形成。
多余的第五个电子不与任何原子形成共价键，形成自由电子。
这些自由电子在半导体中流动，使N型半导体具有较高的电导率。
3. P型半导体在P型半导体中，硅原子的外层电子少于磷原子，因此P型半导体通过三价的硅原子掺杂。
这些三价硅原子与晶体硅原子形成共价键，但又有一个缺少的共价键。
这个缺少的位置称为空穴，因此半导体内出现了正电荷。
在P型半导体中，空穴被认为是载流子，通过与自由电子的复合，有效地传导电流。
二、半导体杂质掺杂类型及导电性质1. N型半导体掺杂N型半导体通过掺杂五价元素，如磷或砷，增加了半导体中的自由电子数量。
这些自由电子可从禁带穿过，在半导体中导电。
N型半导体具有较高的电导率，适用于制造晶体管和发光二极管（LED）等电子器件。
2. P型半导体掺杂P型半导体通过掺杂三价元素，如硼或铝，增加了半导体中的空穴数量。
这些空穴可以吸收自由电子并传导电流。
P型半导体也用于制造晶体管和LED等器件，与N型半导体结合使用以形成PN结。
3. 绝缘体杂质掺杂当掺杂浓度过高时，半导体的导电性能可能会减弱或消失。
这种情况下，半导体可能会表现出绝缘体的性质，导电能力很低，不可实际应用。
三、总结半导体的导电特性与杂质电子的存在密切相关。
半导体的特性半导体是一种材料，具有介于导体和绝缘体之间的电导特性。
它在电子学和计算机科学领域有着广泛的应用，是现代科技产业的重要基础之一。
本文将探讨半导体的特性，并着重介绍三个方面：禁带宽度、载流子和PN结。
一、禁带宽度禁带宽度是指半导体材料中电子能级的分布情况。
具体而言，半导体的能带结构分为价带和导带两个能带，之间被称为禁带。
价带中填满了价电子，而导带中则存在自由电子。
禁带宽度是指这两个能带之间的能量差，以电子伏特（eV）为单位。
不同的半导体材料具有不同的禁带宽度。
常见的硅（Si）和锗（Ge）等有机半导体材料，其禁带宽度较小，大约为1至1.5 eV。
而氮化镓（GaN）等宽禁带半导体材料的禁带宽度较大，可达3至4 eV。
禁带宽度的大小直接影响着半导体的导电特性和应用范围。
二、载流子载流子是指半导体中在电场作用下可以运动的带电粒子。
在半导体中，主要存在两种类型的载流子：电子和空穴。
电子是负电荷载流子，它在外电场的作用下从价带跃迁至导带。
而空穴则是价带中被电子跃迁后留下的正电空位，它可以看作是电子的反粒子，具有正电荷。
半导体中的载流子浓度和移动性是半导体材料电子导电性能的关键因素。
纯度较高的半导体材料中，电子和空穴的浓度相等，处于热平衡状态。
但通过杂质掺杂等方法，可以引入额外的电子或空穴，从而改变载流子的浓度，使半导体具有特定的导电性能。
三、PN结PN结是半导体器件中最基本的结构之一，由n型半导体和p型半导体组成。
n 型半导体中的载流子主要是电子，在p型半导体中则主要是空穴。
PN结的形成是通过掺入不同的杂质实现的。
在PN结中，n型半导体与p型半导体之间存在着电场。
当PN结施加正向偏置电压时，电子从n区向p区运动，空穴则从p区向n区运动，形成电流。
这时，PN结处于导通状态。
而当施加反向偏置电压时，电子和空穴被阻止穿越PN结，电流几乎为零，此时PN结处于截止状态。
PN结的特性使其在半导体器件中起到重要的作用。
半导体和超导体的特点半导体和超导体是两种不同类型的材料，它们都在电子和能量传导方面具有很特殊的性质，下面详细介绍它们的特点。
一、半导体的特点1.导电特性：半导体能够在一定条件下表现出良好的导电性能，当半导体中的电子数目增加时，它的导电性能也会相应提升。
2.能带结构：半导体的能带结构独特，其中包含了价带和导带，两者之间有一个带隙。
在带隙范围内，半导体是难以导电的。
3.热激发：半导体可以通过热激发的方式将电子从价带中提取出来，然后进入导带中，使其导电。
4.杂质掺杂：通过掺杂一些杂质元素，可以使半导体导电性发生变化。
n型半导体是通过掺杂五价元素（如磷等）来实现，p型半导体是通过掺杂三价元素（如硼、铝等）来实现的。
5.少数载流子：与金属导电形式不同，半导体的导电是通过少数载流子来实现。
n型半导体电子是载流子，p型半导体空穴是载流子。
二、超导体的特点1.无电阻：超导体的最大特点就是展现出了无电阻状态，电流可以不受电阻和能量损失的限制自由流动。
2.零电阻带：当温度降到超导临界温度以下时，超导体可以形成一条零电阻带，这条带会对电磁波产生反射作用，并导致绕返波的出现。
3.鸣振波：超导体在过渡时通过鸣振波的形式来恢复电阻，当电流超管超过超导体的临界电流时，静态电场会引起振动，从而产生鸣振波。
4.磁场排斥作用：磁场对超导体具有排斥作用，在超导体中，磁场的介入会限制其超导性能。
5.临界温度：超导体的临界温度是它能够表现出超导性的最高温度。
对于高温超导体而言，它们的临界温度要高于-100°C，而对于低温超导体而言，它们的临界温度要低于-100°C。
总体而言，半导体和超导体都是一个致力于推动人类技术进步发挥重要作用的材料。
半导体广泛使用于半导体电子学、信息科技等领域，而超导体则在高速列车、轨道交通等领域有广泛的应用。
随着科技的不断进步，这些材料的应用前景也会更加广阔。
6-1 半导体二极管半导体元器件是现代电子技术的重要组成部分，是构成各种电子电路的核心，常用的半导体元器件有二极管、晶体管、场效应管等。
半导体元器件由半导体材料制成，因此，学习电子技术应首先了解半导体材料的特性，这将有助于对半导体元器件的学习、掌握和应用。
6-1-1 半导体的导电特性1. 半导体的导电机理导电能力介于导体与绝缘体之间的物质称为半导体，这类材料大都是三、四、五价元素,主要有：硅、锗、磷、硼、砷、铟等，他们的电阻率在10-3～107欧.厘米。
绝对纯净的硅、锗、磷、砷、硼、铟叫做本征半导体。
（1）本征半导体及特点半导体材料的广泛应用，并不是因为它们的导电能力介于导体与绝缘体之间，而是它们具有一些重要特性：1）当半导体受到外界光和热的激发（本征激发）时，其导电能力发生显著的变化；2）若在本征半导体中加入微量的杂质（不同的本征半导体）后，其导电能力显著的增加；半导体的这些特点取决于这类物质的化学特性。
（2）半导体的共价键结构1)半导体的化合价物质的化学和物理性质都与物质的价电子数有密切的关系，半导体材料大都是三、四、五价元素。
硅、锗（四价）、磷、砷（五价）、硼、铟（三价）。
2)化学键物质化学键分离子键、共价键和金属键三种，半导体物质的化学键都属于共价键的晶体结构，同时它们的键长一般很长，故原子核对价电子的束缚力不象绝缘物质那样紧，当价电子获得一定的能量后，就容易挣脱原子核的束缚成为自由电子。
+4+4+4+4+4+4+4+4+4+4可见半导体中的载流子有两种，即自由电子（●）和空穴(○)。
本征半导体的载流子是由本征激发而产生的，其自由电子与空穴是成对出现，即有一个自由电子，就一定有一个空穴，故称电子空穴对。
由于空穴带正电，容易吸引邻近的价电子来填补，从而形成了共有价电子的运动，这种运动无论从效果上，还是从现象上，都好象一个带正电的空穴在移动，它不同于自由电子的运动，故称之为空穴运动。
物质的导电是靠物体内带电粒子的移动而实现的，这种粒子称作载流子。
![半导体的三个特性[1]](https://uimg.taocdn.com/2d39725b80eb6294dd886cb6.webp)

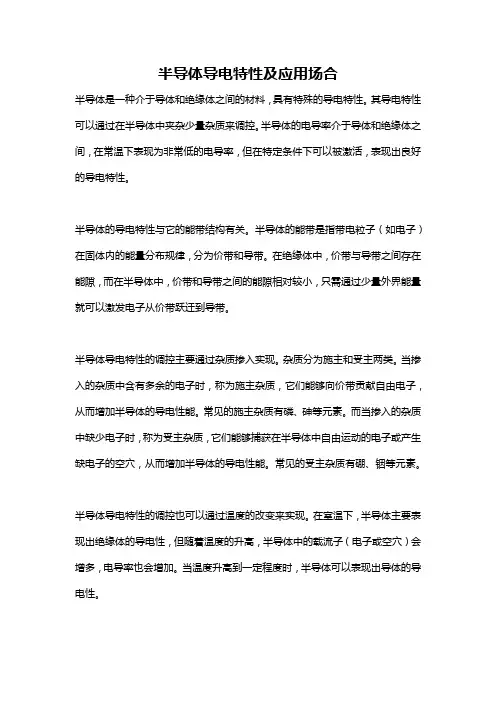

半导体导电特性及应用场合半导体是一种介于导体和绝缘体之间的材料，具有特殊的导电特性。
其导电特性可以通过在半导体中夹杂少量杂质来调控。
半导体的电导率介于导体和绝缘体之间，在常温下表现为非常低的电导率，但在特定条件下可以被激活，表现出良好的导电特性。
半导体的导电特性与它的能带结构有关。
半导体的能带是指带电粒子（如电子）在固体内的能量分布规律，分为价带和导带。
在绝缘体中，价带与导带之间存在能隙，而在半导体中，价带和导带之间的能隙相对较小，只需通过少量外界能量就可以激发电子从价带跃迁到导带。
半导体导电特性的调控主要通过杂质掺入实现。
杂质分为施主和受主两类。
当掺入的杂质中含有多余的电子时，称为施主杂质，它们能够向价带贡献自由电子，从而增加半导体的导电性能。
常见的施主杂质有磷、砷等元素。
而当掺入的杂质中缺少电子时，称为受主杂质，它们能够捕获在半导体中自由运动的电子或产生缺电子的空穴，从而增加半导体的导电性能。
常见的受主杂质有硼、铟等元素。
半导体导电特性的调控也可以通过温度的改变来实现。
在室温下，半导体主要表现出绝缘体的导电性，但随着温度的升高，半导体中的载流子（电子或空穴）会增多，电导率也会增加。
当温度升高到一定程度时，半导体可以表现出导体的导电性。
半导体导电特性的应用场合非常广泛。
以下是一些常见的应用场合：1. 光电器件：半导体材料的带隙结构使其具有光电转换的特性，常用于光电二极管、太阳能电池、光导纤维等光电器件。
2. 半导体激光器：通过在半导体中施加电流，激发载流子跃迁，产生光子的辐射，实现激光的输出。
半导体激光器广泛应用于通信、医疗设备、材料加工等领域。
3. 半导体集成电路：半导体材料优异的导电特性和能带结构使其成为集成电路的核心材料。
集成电路是电子信息技术的重要基础，广泛应用于计算机、通信、电子设备等领域。
4. 半导体传感器：半导体材料对温度、压力、光强等物理量有敏感性，通过利用半导体材料的导电特性的变化来测量物理量的变化，实现传感功能。
半导体的导电特性根据物质的导电能力可分为导体、半导体和绝缘体三大类，顾名思义半导体的导电能力介于导体绝缘体之间。
硅、锗、硒及大多数金属氧化物和硫化物都是半导体。
半导体的导电特性热敏性：当环境温度升高时，导电能力显著增强(可做成温度敏感元件，如热敏电阻)。
光敏性：当受到光照时，导电能力明显变化(可做成各种光敏元件，如光敏电阻、光敏二极管、光敏三极管等)。
掺杂性：往纯净的半导体中掺入某些杂质，导电能力明显改变(可做成各种不同用途的半导体器件，如二极管、三极管和晶闸管等)。
1．本征半导体本征半导体：完全纯净的、不含其它杂质的半导体通称本征半导体。
用得最多的是硅和锗，图1所示是硅和锗的原子结构图，它们都是四价元素，在原子的最外层轨道上都有四个价电子。
(a) 锗Ge (b) 硅Si图1 硅和锗的原子结构在本征半导体中，每个原子的一个价电子与另一原子的一个价电子组成一个电子对，并且对两个原子所共有，因此称为共价键。
由共价键结构形成的半导体其原子排列都比较整齐，形成晶体结构，因此半导体又称为晶体，如图2所示。
图2 晶体中原子的排列方式本征半导体的导电机理在本正半导体的晶体结构中，每一个原子与相邻的四个原子结合，每一个原子的一个价电子与另一个原子的一个价电子组成一个电子对。

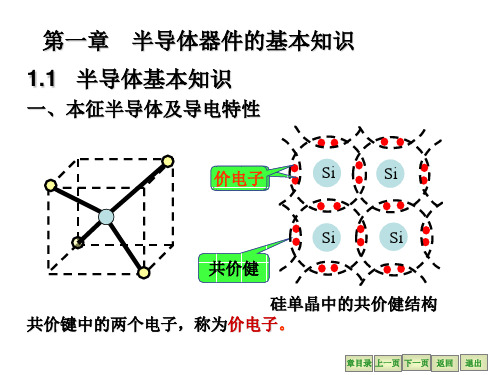

这对价电子是每两个相邻原子共有的，它们把相邻原子结合在一起，构成所谓的共价键结构，如图3所示。
图3 硅单晶中的共价键结构在共价键结构的晶体中，每个原子的最外层都有八个价电子，因此都处于比较稳定的状态。
只有当共价键中的电子获得一定能量（环境温度升高或受到光照射）后，价电子方可挣脱原子核的束缚成为自由电子，并且在共价键中留下一个空位，称为空穴。
如图4所示。
图4 空穴和自由电子的形成在一般情况下，本征半导体中自由电子和空穴的数量都比较少，其导电能力很低。
由于本征半导体中的自由电子和空穴总是成对出现，因此在一定温度下，它们的产生和复合将达到动态平衡，使自由电子和空穴维持在一定数目上。
半导体材料的导电性能研究半导体材料在现代科技中扮演着重要的角色。
由于其特殊的电学性质，它们被广泛应用于电子器件、光电子学、光伏发电等领域。
而这些应用的关键，就是对半导体材料导电性能的深入研究。
本文将探讨半导体材料导电性能研究的方法、原理以及未来发展前景。
一、导电性能的表征方法研究半导体材料的导电性能，需要先对其进行表征。
最常见的表征方法是电导率测量。
通过电导率的测量，可以得到半导体材料的导电特性，包括导电型态（n型或p型）、电子迁移率等。
此外，还可以通过霍尔效应测量来确定导电性能和载流子浓度之间的关系。
二、研究方法与原理1. 电学方法电学方法是研究半导体材料导电性能的主要手段之一。
例如，通过四探针测量方法可以得到材料的电阻率和导电率。
该方法通过四个电极接触样品，测量样品的电阻，从而推导出导电率。
此外，也可以使用交流电学方法，如交流阻抗谱分析等，来研究材料的导电行为。
2. 光学方法光学方法是研究半导体材料导电性能的另一种常用方法。
例如，光电导测量可以通过照射样品并测量导电率来研究材料的导电特性。
光电导测量基于光生载流子的产生和达到平衡的过程。
通过分析载流子的迁移和复合行为，可以得到材料的导电行为。
3. 微观结构表征半导体材料导电性能的研究还需要对其微观结构进行表征。
例如，透射电子显微镜（TEM）可以观察到材料的晶体结构和晶界，从而确定材料导电性能的微观机制。
扫描电子显微镜（SEM）则可以提供材料的表面形貌信息，有助于进一步理解导电性能与表面形貌之间的关系。
三、半导体材料导电性能的调控探究半导体材料导电性能的研究不仅用于理论深入，还可应对实际需要进行导电性能的调控。
例如，通过控制半导体材料的掺杂浓度和掺杂类型，可以调节材料的导电特性。
此外，通过改变材料的形貌、结构、界面等，也可以改善或控制材料的导电行为。
四、未来的发展前景随着科技的不断发展，对半导体材料导电性能的研究也在不断深入。
未来，可以预见以下几个方面的发展：1. 材料设计与合成：通过计算机模拟和材料合成技术，可以设计和制备具有特定导电性能的新材料，满足不同应用领域的需求。
半导体材料基本特性在当今科技领域，半导体材料是一类关键的材料，在电子、光电子和通讯领域具有广泛应用。
半导体材料与金属和绝缘体都有着截然不同的特性。
下面将介绍半导体材料的一些基本特性。
导电性半导体材料的导电性介于金属和绝缘体之间。
在室温下，半导体的电导率比绝缘体高，但远远低于金属。
这是因为半导体材料具有能带结构，在绝缘体中，能带带隙很大，电子难以从价带跃迁到导带，因此导电性很差；而在金属中，能带带隙几乎为零，使得电子自由跃迁，导电性很好。
而在半导体中，能带带隙介于绝缘体和金属之间，当半导体受到外部激发（如光或热）时，电子可以跃迁到导带，形成电流，导致导电性增加。
光吸收和发射半导体材料还具有光吸收和发射的特性。
当光线照射在半导体表面时，光子能量被半导体吸收，激发半导体内的电子跃升至激发态，形成激子。
当激子重新组合时，释放出能量，发出辐射光。
这种光发射现象被广泛应用于半导体激光器、LED 等领域。
能带结构半导体的能带结构是其特有的性质之一。
能带结构包括导带和价带，两者之间的能隙是半导体的重要指标。
当传输能量较小的电子从价带跃迁到导带时，半导体呈现导电性，而当没有足够能量的光子作用时，电子则不能跃迁到导带，半导体呈现绝缘性。
温度特性半导体材料的电学性质与温度密切相关。
一般来说，在半导体中，随着温度升高，电阻率会降低，导电性将增强；而在一些特殊情况下，随温度升高，半导体的导电性也可能会降低。
这种温度特性是半导体器件稳定工作的重要因素之一。
杂质控制半导体材料的纯度对其性能有着重要影响。
在制备半导体材料时，必须严格控制杂质的含量，尤其是掺杂控制。
通过掺入不同种类的杂质元素，可以调节半导体的电学性质，如增加或减小导电性等。
因此，对杂质的控制是确保半导体器件稳定性和可靠性的关键要素。
综上所述，半导体材料具有独特的导电性、光吸收和发射特性、能带结构、温度特性和杂质控制等基本特性，这些特性使得半导体材料在现代电子、光电子和通讯领域发挥着重要作用。
简单的电子技术基础刘海军摘编一、课程背景：电子技术的发展十分迅速，应用非常广泛，现代一切新的科学技术无不与电有着密切的关系。
因此，电子技术是一门重要课程。
为他们将来涉及到电的知识打基础；也为他们自学、深造、拓宽和创新打下基础。
二、课程目标：1、了解模拟电路构成的最基本元件，特性及工作原理。
2、了解集成电路的特点和两种整流电路。
3、了解两种振荡电路及调制方式。
4、了解无线电广播与接收的简单知识。
5、培养学生学习物理的兴趣，用物理知识解决实际问题的能力，热爱生活的情操。
三、教学方式：讲座、讨论、探究（观看教学片、维修店调查、信息采集整理等）四、课程安排：1、时间：每周一课时，共9课时2、对象：全校各年级五、课程内容：向运动形成较大的电流。
因而导体的电阻率很小，只有作用也不会形成电流，所以，绝缘体的电阻率很大，在纯净的半导体单晶硅在室温下电阻率约为（如磷）后，其电阻率急剧下降为，几乎降低了一百万倍。
半导体具有这种性能的根（按一定规则整齐地排列着的晶体。
非常纯净的单晶半导体称为半导体锗和硅都是四价元素，其原子结构示意图如图个电子，带结其符表室一、半波整流电路半波整流电路如图Z0702所示。
它由电源变压器T r整流二极管D和负载电阻RL组成，变压器的初级接交流电源，次级所感应的交流电压为其中U2m为次级电压的峰值，U2为有效值。
电路的工作过程是：在u2的正半周（ωt = 0~π），二极管因加正向偏压而导通，有电流i L流过负载电阻R L。
由于将二极管看作理想器件，故R L上的电压u L与u2的正半周电压基本相同。
在u2的负半周（ωt =π~2π），二极管D因加反向电压而截止，R L 上无电流流过，R L 上的电压u L = 0。
可画出整流波形如图I0702所示。
可见，由于二极管的单向导电作用，使流过负载电阻的电流为脉动电流，电压也为一单向脉动电压，其电压的平均值（输出直流分量）为GS0701流过负载的平均电流为GS0702流过二极管D的平均电流（即正向电流）为GS0703加在二极管两端的最高反向电压为GS0704 。
半导体的导电特性半导体是一种介于导体和绝缘体之间的物质。
它的导电特性与其他材料有所不同，因此对于理解和应用半导体的各种电子器件至关重要。
本文将深入探讨半导体的导电特性，包括本征导电、掺杂与载流子浓度、载流子迁移率以及PN结的导电特性等。
1. 本征导电半导体材料的本征导电是指在纯净无杂质状态下，通过自由载流子实现的导电现象。
半导体晶体中的自由电子和空穴是通过热激发或光激发的方式生成的。
具体而言，半导体中的自由电子主要来自于价带的电子跃迁，而空穴则是通过连带效应产生的。
在本征导电状态下，半导体的导电能力较弱。
2. 掺杂与载流子浓度为了提高半导体的导电性能，常常会对其进行掺杂。
掺杂是向半导体中加入少量杂质原子，以改变半导体的导电特性。
根据掺杂杂质的电性，可以将掺杂分为N型和P型两种。
N型半导体中掺入少量五价元素，如磷或砷，这些杂质原子提供了额外的自由电子，因此N型半导体中的导电能力增强。
P型半导体中掺入少量三价元素，如硼或铝，这些杂质原子提供了额外的空穴，因此P型半导体中的导电能力提高。
掺杂后的半导体中，载流子浓度变得非常高，因为掺杂引入了大量的自由电子或空穴。
这种载流子浓度的增加极大地改善了半导体的导电性能。
3. 载流子迁移率除了载流子浓度，载流子的迁移率也是决定半导体导电特性的重要因素之一。
载流子迁移率指的是自由载流子在半导体中运动时的移动速度。
迁移率取决于材料的特性以及杂质的种类和浓度。
在半导体晶体结构中，载流子的运动受到晶格缺陷、杂质和温度等因素的影响。
晶格缺陷会散射载流子，从而降低其迁移率。
而杂质的种类和浓度也会影响载流子的迁移率，高浓度的杂质会增加散射，降低迁移率。
此外，温度的升高也会导致晶格振动增加，进而增加自由载流子的散射，降低迁移率。
4. PN结的导电特性PN结是半导体中最基本的器件之一，其导电特性在电子学和光电子学领域有广泛应用。
PN结由N型半导体和P型半导体通过正向或反向偏置连接而成。
自然界的各种物质就其导电性能来说，可以分为导体、绝缘体和半导体三大类。
半导体的导电能力介于导体和绝缘体之间，如硅、锗等，它们的电阻率通常在之间。
半导体之所以得到广泛应用，是因为它的导电能力受掺杂、温度和光照的影响十分显著。
如纯净的半导
体单晶硅在室温下电阻率约为，若按百万分之一的比例
掺入少量杂质（如磷）后，其电阻率急剧下降为，几乎降低了一百万倍。
半导体具有这种性能的根本原因在于半导体原子结构的特殊性。
1.1.1 本征半导体
图1.1.1 硅原子的简化模型
常用的半导体材料是单晶硅（Si）和单晶锗（Ge）。
所谓单晶，是指整块晶体中的原子按一定规则整齐地排列着的晶体。
非常纯净的单晶半导体称为本征半导体。
1.本征半导体的原子结构
半导体锗和硅都是四价元素，其原子结构示意图如图1.1.1所示。
它们的最外层都有4个电子，带4个单位负电荷。
通常把原子核和内层电子看作一个整体，称为惯性核。
惯性核带有4个单位正电荷，最外层有4个价电子带有4个单位负电荷，因此，整个原子为电中性。
2.本征激发
在本征半导体的晶体结构中，每一个原子与相邻的四个原子结合。
每一个原子的价电子与另一个原子的一个价电子组成一个电子对。
这对价电子是每两个相邻原子共有的，它们把相邻原子结合在一起，构成所谓共价键的结构，如图1.1.2所示。
图 1.1.2 本征硅共价键结构
一般来说，共价键中的价电子不完全象绝缘体中价电子所受束缚那样强，如果能从外界获得一定的能量（如光照、升温、电磁场激发等），一些价电子就可能挣脱共价键的束缚而成为自由电子，将这种物理现象称作为本征激发。
理论和实验表明：在常温（T＝300K）下，硅共价键中的价电子只要获得大于电离能E G（＝1.1eV）的能量便可激发成为自由电子。
本征锗的电离能更小，只有0.72eV。
当共价键中的一个价电子受激发挣脱原子核的束缚成为自由电子的同时，在共价键中便留下了一个空位子，称“空穴”。
当空穴出现时，相邻原子的价电子比较容易离开它所在的共价键而填补到这个空穴中来使该价电子原来所在共价键中出现一个新的空穴，这个空穴又可能被相邻原子的价电子填补，再出现新的空穴。
价电子填补空穴的这种运动无论在形式上还是效果上都相当于带正电荷的空穴在运动，且运动方向与价电子运动方向相反。
为了区别于自由电子的运动，把这种运动称为空穴运动，并把空穴看成是一种带正电荷的载流子。
在本征半导体内部自由电子与空穴总是成对出现的，因此将它们称作为电子-空穴对。
当自由电子在运动过程中遇到空穴时可能会填充进去从而恢复一个共价键，与此同时消失一个“电子-空穴”对，这一相反过程称为复合。
在一定温度条件下，产生的“电子—空穴对”和复合的“电子—空穴对”数量相等时，形成相对平衡，这种相对平衡属于动态平衡，达到动态平衡时，“电子-空穴对”维持一定的数目。
可见，在半导体中存在着自由电子和空穴两种载流子，而金属导体中只有自由电子一种载流子，这也
是半导体与导体导电方式的不同之处。
