半导体导电特性

一、本征半导体的导电特性1.导体、绝缘体和半导体自然界中的物质从其电结构和导电性能上区分，可分为导体、绝缘体和半导体。

如金、银、铜、铝、铁等金属材料很容易导电，我们称它们为导休。

导体的电阻率小于10-6cm。

如陶瓷、云母、塑料、橡胶等物质很难导电，我们称它们为绝缘体。

绝缘体的电阻率大于108cm。

有一类物质，如硅、锗、硒、硼及其一部分化合物等，它们的导电能力介于导体和绝缘体之间，故称之为半导体。

半导体的电阻率在10-6～108之间。

众所周知，导体具有良好的导电性，绝缘体具有良好的绝缘性，它们都是很好的电工材料。

我们用导体制成电线，用绝缘体来防止电的浪费和保障安全。

而半导体却在很长时间被人们所不齿，因为它的导电性能不好，绝缘性能又差。

然而它的不公正待遇随着人们对它所产生的愈来愈浓厚的兴趣消失了，它终于登上了大雅之堂！这是为什么呢？这是因为它具有一些可以被人们所利用的奇妙特性。

半导体在不同情况下，导电能力会有很大差别，有时犹如导体。

在什么情况下呢？①掺杂：在纯净的半导体中适当地掺入极微量（百万分之一）的杂质，就可以引起其导电能力成百万倍的增加。

②温度：当温度稍有变化，半导体的导电能力就会有显著变化。

如温度稍有增高，半导体的电阻率就会显著减小。

同理光照也会影响半导体的导电能力。

2.本征半导体的原子结构本征半导体——非常纯净且原子排列整齐的半导体。

（纯度约为99.999999999%。

即杂质含量为10的9次方分之一。

）硅原子一14个带负电的电子围绕带正电的原子核运动，并按一定的规律分布在三层电子轨道上。

锗原子一32个带负电的电子围绕带正电的原子核运动，并按一定的规律分布在四层电子轨道上。

由于原子核带正电与电子电量相等，正常情况下原子呈中性。

由于内层电子受核的束缚较大，很少有离开运动轨道的可能。

所以它们和原子核一起组成惯性核。

外层电子受原子核的束缚较小。

叫做价电子。

硅、锗都有四个价电子，故都是四价元素，其简化图见电子课件。

半导体的特性
半导体是一种具有介于导体和绝缘体之间的电导性能的材料。

其特
性包括：
1. 导电性：半导体具有介于导体和绝缘体之间的导电性能。

在绝缘
体中，电子无法自由移动，而在导体中，电子可以自由移动。

半导体
的特点是在常温下，其导电性由掺杂与温度控制。

2. 能带结构：半导体的原子排列形成了能带结构，其中包含导带和
价带。

绝缘体的导带与价带之间的能隙非常大，而导体几乎没有能隙。

半导体的能隙介于导体和绝缘体之间，通常为1-3电子伏特。

3. 温度对导电性的影响：与导体不同，半导体的电导性能与温度密
切相关。

随着温度的升高，半导体的电导性能也会增加。

4. 掺杂：通过在半导体晶体中掺入少量的杂质，可以显著地改变其
导电性质。

杂质的掺杂可以分为N型和P型。

N型掺杂引入一个附加
的自由电子，而P型掺杂引入一个附加的空穴。

5. PN结：将N型和P型的半导体材料接触在一起形成PN结。

PN
结具有整流作用，即在正向偏置时，电流可以流动，而在反向偏置时，电流被阻塞。

6. 半导体器件：半导体的特性使其成为制造各种电子器件的理想材料，如二极管、晶体管、场效应管和集成电路等。

总的来说，半导体的特性使其成为现代电子技术的基础，广泛应用于计算机、通信、光电等领域。

P型半导体和n型半导体导电能力半导体材料是一类在电子学领域中具有重要应用的材料，它具有介于导体和绝缘体之间的导电特性。

而p型半导体和n型半导体是半导体材料中的两种重要类型，它们的导电能力是半导体器件工作的关键。

本文将从p型半导体和n型半导体的导电能力特性入手，探讨它们在电子器件中的应用。

一、p型半导体的导电能力1. 杂质掺杂p型半导体是指在纯净的半导体材料中，由外加杂质掺入使其导电类型转变为正电荷载流子的半导体。

常用的杂质有铝（Al）、硼（B）等。

p型半导体的导电能力主要来源于由掺杂杂质形成的空穴（正电荷载流子）。

2. 导电特性由于p型半导体中的空穴为主导电载流子，因此其导电特性取决于空穴的迁移率和扩散率。

相比n型半导体而言，p型半导体的导电能力较弱，但在一些特定的电子器件中，p型半导体也具有重要的应用价值。

二、n型半导体的导电能力1. 杂质掺杂n型半导体是指在纯净的半导体材料中，由外加杂质掺入使其导电类型转变为负电荷载流子的半导体。

常用的杂质有磷（P）、砷（As）等。

n型半导体的导电能力主要来源于由掺杂杂质形成的自由电子（负电荷载流子）。

2. 导电特性由于n型半导体中的自由电子为主导电载流子，因此其导电特性取决于自由电子的迁移率和扩散率。

相比p型半导体而言，n型半导体的导电能力较强，因此在电子器件中得到广泛的应用。

三、p型半导体和n型半导体的应用1. 集成电路在集成电路中，p型半导体和n型半导体往往交替排列，形成复杂的电路结构。

通过p-n结的形成，可以实现整流、放大、开关等各种功能，为现代电子设备的发展提供了重要的支持。

2. 光电器件在光电器件中，p型半导体和n型半导体可以形成光电二极管、太阳能电池等器件，将光能转化为电能，具有广泛的应用前景。

3. 光电子器件光电子器件利用p型半导体和n型半导体的光电转换特性，实现光信号的检测、放大和处理，被广泛应用于通信、显示、医疗等领域。

p型半导体和n型半导体作为重要的半导体材料类型，其导电能力及应用具有重要的理论和实际意义。

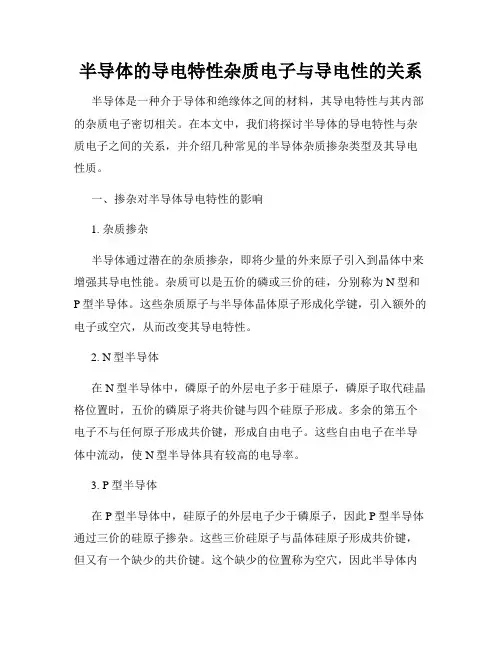

半导体的导电特性杂质电子与导电性的关系半导体是一种介于导体和绝缘体之间的材料，其导电特性与其内部的杂质电子密切相关。

在本文中，我们将探讨半导体的导电特性与杂质电子之间的关系，并介绍几种常见的半导体杂质掺杂类型及其导电性质。

一、掺杂对半导体导电特性的影响1. 杂质掺杂半导体通过潜在的杂质掺杂，即将少量的外来原子引入到晶体中来增强其导电性能。

杂质可以是五价的磷或三价的硅，分别称为N型和P型半导体。

这些杂质原子与半导体晶体原子形成化学键，引入额外的电子或空穴，从而改变其导电特性。

2. N型半导体在N型半导体中，磷原子的外层电子多于硅原子，磷原子取代硅晶格位置时，五价的磷原子将共价键与四个硅原子形成。

多余的第五个电子不与任何原子形成共价键，形成自由电子。

这些自由电子在半导体中流动，使N型半导体具有较高的电导率。

3. P型半导体在P型半导体中，硅原子的外层电子少于磷原子，因此P型半导体通过三价的硅原子掺杂。

这些三价硅原子与晶体硅原子形成共价键，但又有一个缺少的共价键。

这个缺少的位置称为空穴，因此半导体内出现了正电荷。

在P型半导体中，空穴被认为是载流子，通过与自由电子的复合，有效地传导电流。

二、半导体杂质掺杂类型及导电性质1. N型半导体掺杂N型半导体通过掺杂五价元素，如磷或砷，增加了半导体中的自由电子数量。

这些自由电子可从禁带穿过，在半导体中导电。

N型半导体具有较高的电导率，适用于制造晶体管和发光二极管（LED）等电子器件。

2. P型半导体掺杂P型半导体通过掺杂三价元素，如硼或铝，增加了半导体中的空穴数量。

这些空穴可以吸收自由电子并传导电流。

P型半导体也用于制造晶体管和LED等器件，与N型半导体结合使用以形成PN结。

3. 绝缘体杂质掺杂当掺杂浓度过高时，半导体的导电性能可能会减弱或消失。

这种情况下，半导体可能会表现出绝缘体的性质，导电能力很低，不可实际应用。

三、总结半导体的导电特性与杂质电子的存在密切相关。

半导体和超导体的特点半导体和超导体是两种不同类型的材料，它们都在电子和能量传导方面具有很特殊的性质，下面详细介绍它们的特点。

一、半导体的特点1.导电特性：半导体能够在一定条件下表现出良好的导电性能，当半导体中的电子数目增加时，它的导电性能也会相应提升。

2.能带结构：半导体的能带结构独特，其中包含了价带和导带，两者之间有一个带隙。

在带隙范围内，半导体是难以导电的。

3.热激发：半导体可以通过热激发的方式将电子从价带中提取出来，然后进入导带中，使其导电。

4.杂质掺杂：通过掺杂一些杂质元素，可以使半导体导电性发生变化。

n型半导体是通过掺杂五价元素（如磷等）来实现，p型半导体是通过掺杂三价元素（如硼、铝等）来实现的。

5.少数载流子：与金属导电形式不同，半导体的导电是通过少数载流子来实现。

n型半导体电子是载流子，p型半导体空穴是载流子。

二、超导体的特点1.无电阻：超导体的最大特点就是展现出了无电阻状态，电流可以不受电阻和能量损失的限制自由流动。

2.零电阻带：当温度降到超导临界温度以下时，超导体可以形成一条零电阻带，这条带会对电磁波产生反射作用，并导致绕返波的出现。

3.鸣振波：超导体在过渡时通过鸣振波的形式来恢复电阻，当电流超管超过超导体的临界电流时，静态电场会引起振动，从而产生鸣振波。

4.磁场排斥作用：磁场对超导体具有排斥作用，在超导体中，磁场的介入会限制其超导性能。

5.临界温度：超导体的临界温度是它能够表现出超导性的最高温度。

对于高温超导体而言，它们的临界温度要高于-100°C，而对于低温超导体而言，它们的临界温度要低于-100°C。

总体而言，半导体和超导体都是一个致力于推动人类技术进步发挥重要作用的材料。

半导体广泛使用于半导体电子学、信息科技等领域，而超导体则在高速列车、轨道交通等领域有广泛的应用。

随着科技的不断进步，这些材料的应用前景也会更加广阔。

6-1 半导体二极管半导体元器件是现代电子技术的重要组成部分，是构成各种电子电路的核心，常用的半导体元器件有二极管、晶体管、场效应管等。

半导体元器件由半导体材料制成，因此，学习电子技术应首先了解半导体材料的特性，这将有助于对半导体元器件的学习、掌握和应用。

6-1-1 半导体的导电特性1. 半导体的导电机理导电能力介于导体与绝缘体之间的物质称为半导体，这类材料大都是三、四、五价元素,主要有：硅、锗、磷、硼、砷、铟等，他们的电阻率在10-3～107欧.厘米。

绝对纯净的硅、锗、磷、砷、硼、铟叫做本征半导体。

（1）本征半导体及特点半导体材料的广泛应用，并不是因为它们的导电能力介于导体与绝缘体之间，而是它们具有一些重要特性：1）当半导体受到外界光和热的激发（本征激发）时，其导电能力发生显著的变化；2）若在本征半导体中加入微量的杂质（不同的本征半导体）后，其导电能力显著的增加；半导体的这些特点取决于这类物质的化学特性。

（2）半导体的共价键结构1)半导体的化合价物质的化学和物理性质都与物质的价电子数有密切的关系，半导体材料大都是三、四、五价元素。

硅、锗（四价）、磷、砷（五价）、硼、铟（三价）。

2)化学键物质化学键分离子键、共价键和金属键三种，半导体物质的化学键都属于共价键的晶体结构，同时它们的键长一般很长，故原子核对价电子的束缚力不象绝缘物质那样紧，当价电子获得一定的能量后，就容易挣脱原子核的束缚成为自由电子。

+4+4+4+4+4+4+4+4+4+4可见半导体中的载流子有两种，即自由电子（●）和空穴(○)。

本征半导体的载流子是由本征激发而产生的，其自由电子与空穴是成对出现，即有一个自由电子，就一定有一个空穴，故称电子空穴对。

由于空穴带正电，容易吸引邻近的价电子来填补，从而形成了共有价电子的运动，这种运动无论从效果上，还是从现象上，都好象一个带正电的空穴在移动，它不同于自由电子的运动，故称之为空穴运动。

物质的导电是靠物体内带电粒子的移动而实现的，这种粒子称作载流子。

半导体指的是什么东西半导体是一种电子材料，具有介于导体和绝缘体之间的电导率。

它的电导率介于导体和绝缘体之间，当半导体处于不同的电场中或受到光照时，其电导率会发生变化。

半导体在电子学和光电子学领域有着广泛的应用，是现代电子行业中至关重要的材料之一。

半导体的基本特性1.导电性质半导体的导电性介于导体和绝缘体之间，当外加电压或光照作用于半导体材料时，会产生载流子，从而改变其电导率。

这种特性使得半导体可以被用于制造各种电子器件，如晶体管、二极管等。

2.能带结构半导体的导电性取决于其能带结构，包括价带和导带。

在基本结构中，价带中填充了电子，当电子受到激发或加热时，会跃迁到导带中，从而形成电子与空穴对，使半导体具有导电性。

3.半导体材料常见的半导体材料包括硅、锗、砷化镓等。

其中，硅是最为广泛应用的半导体材料，其稳定性和可控性较高，适用于各种电子器件的制造。

半导体的应用领域1.微电子器件半导体器件的制造和发展推动了微电子技术的进步，例如集成电路、晶体管等，广泛应用于计算机、通信设备等领域。

2.光电子器件某些半导体材料还具有光电转换特性，可以用于制造激光器、太阳能电池等光电子器件，将光能转化为电能。

3.传感器半导体传感器利用半导体材料的导电性变化来感知温度、压力、光照等物理量，广泛应用于工业控制、汽车电子等领域。

未来发展趋势随着技术的不断创新和发展，半导体材料和器件的研究也在不断向着更高性能、更小尺寸的方向发展。

纳米技术、量子技术等将为半导体领域带来全新的突破，推动电子学、光电子学等领域的进步。

总的来说，半导体作为一种介于导体和绝缘体之间的电子材料，在现代电子领域中发挥着不可替代的作用。

通过不断的研究和应用，将为人类带来更多更好的科技产品和服务。

半导体的基础知识半导体器件是现代电子技术的重要组成部分，是由半导体材料制造而成的。

为了能够更好的了解半导体器件的性能，有必要先了解一些半导体材料的基本性质。

1.物质的分类自然界有很多不同种类的物质。

这些物质按照导电性强弱来分类，大致可以分为三类：导体、半导体和绝缘体。

导体是很容易导电的物质，例如铜和铝等等；绝缘体是几乎不能导电的物质，比如塑料、橡胶、玻璃等；而半导体的导电能力是介于导体和绝缘体之间的这样一类物质。

常用的半导体材料有硅、锗等。

其中，硅是目前最常用的一种半导体材料。

2.半导体导电的特性半导体除了在导电能力方面与导体和绝缘体不同以外，它还具有不同于其他物质的特点。

例如：当半导体受到外界光和热的刺激时，其导电能力将发生显著的变化；在纯净的半导体中加入某种特定的微量杂质，其导电能力也会有显著的增加。

这些特点说明，半导体导电的机制一定和导体、绝缘体不同。

为了更好的理解这些特点，就必须了解半导体的结构。

3.半导体的内部结构在电子器件中，用得最多的半导体材料就是硅和锗，它们都是四价元素；半导体内部的原子具有严格的晶体结构，原子之间形成有序的排列，每个硅原子周围和四个相邻的硅原子以共价键相连接，形成共价键的这一对电子就称为“价电子”。

通常情况下，共价键对价电子的束缚能力很强，绝大多数价电子被束缚在共价键中而不能自由移动，所以半导体的导电性能较差。

在绝对零度下，纯净的半导体内部所有的价电子都被共价键所束缚，在半导体内部没有可以自由导电的带电粒子，所以此时半导体是没有导电能力的；在本征激发时，半导体才会具有导电能力。

下面，我们来学习什么是本征激发。

4.本征激发首先来学习几个概念。

（1）本征半导体：我们把结构完整、完全纯净的半导体晶体称为本征半导体。

（2）激发：半导体晶体内部共价键中的价电子由于获得足够的能量而挣脱掉共价键的束缚成为自由电子的过程称为“激发”。

（3）载流子：可以自由移动的带电粒子称为“载流子”。

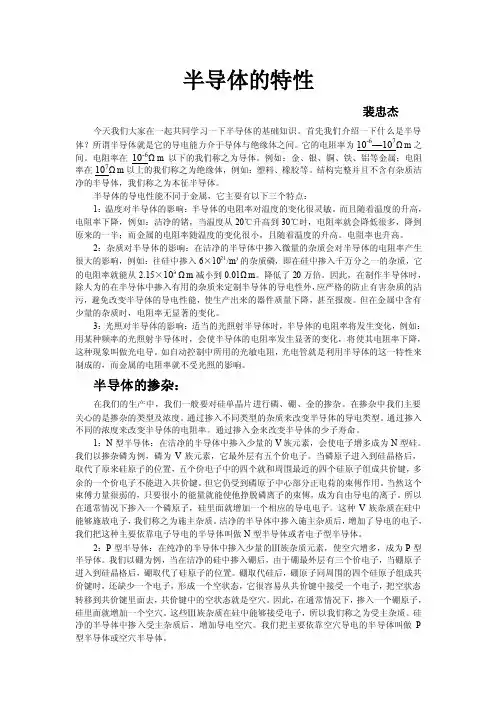

半导体的特性裴忠杰今天我们大家在一起共同学习一下半导体的基础知识。

首先我们介绍一下什么是半导体？所谓半导体就是它的导电能力介于导体与绝缘体之间。

它的电阻率为10-6—107Ωm之间。

电阻率在10-6Ωm以下的我们称之为导体。

例如：金、银、铜、铁、铝等金属；电阻率在107Ωm以上的我们称之为绝缘体，例如：塑料、橡胶等。

结构完整并且不含有杂质洁净的半导体，我们称之为本征半导体。

半导体的导电性能不同于金属，它主要有以下三个特点：1：温度对半导体的影响：半导体的电阻率对温度的变化很灵敏。

而且随着温度的升高，电阻率下降，例如：洁净的锗，当温度从20℃升高到30℃时，电阻率就会降低很多，降到原来的一半；而金属的电阻率随温度的变化很小，且随着温度的升高。

电阻率也升高。

2：杂质对半导体的影响：在洁净的半导体中掺入微量的杂质会对半导体的电阻率产生很大的影响，例如：往硅中掺入6×1021/m³的杂质磷，即在硅中掺入千万分之一的杂质，它的电阻率就能从2.15×10³Ωm减小到0.01Ωm。

降低了20万倍。

因此，在制作半导体时，除人为的在半导体中掺入有用的杂质来定制半导体的导电性外，应严格的防止有害杂质的沾污，避免改变半导体的导电性能，使生产出来的器件质量下降，甚至报废。

但在金属中含有少量的杂质时，电阻率无显著的变化。

3：光照对半导体的影响：适当的光照射半导体时，半导体的电阻率将发生变化，例如：用某种频率的光照射半导体时，会使半导体的电阻率发生显著的变化，将使其电阻率下降，这种现象叫做光电导。

如自动控制中所用的光敏电阻，光电管就是利用半导体的这一特性来制成的，而金属的电阻率就不受光照的影响。

半导体的掺杂：在我们的生产中，我们一般要对硅单晶片进行磷、硼、金的掺杂。

在掺杂中我们主要关心的是掺杂的类型及浓度。

通过掺入不同类型的杂质来改变半导体的导电类型。

通过掺入不同的浓度来改变半导体的电阻率。

半导体的导电特性根据物质的导电能力可分为导体、半导体和绝缘体三大类，顾名思义半导体的导电能力介于导体绝缘体之间。

硅、锗、硒及大多数金属氧化物和硫化物都是半导体。

半导体的导电特性热敏性：当环境温度升高时，导电能力显著增强(可做成温度敏感元件，如热敏电阻)。

光敏性：当受到光照时，导电能力明显变化(可做成各种光敏元件，如光敏电阻、光敏二极管、光敏三极管等)。

掺杂性：往纯净的半导体中掺入某些杂质，导电能力明显改变(可做成各种不同用途的半导体器件，如二极管、三极管和晶闸管等)。

1．本征半导体本征半导体：完全纯净的、不含其它杂质的半导体通称本征半导体。

用得最多的是硅和锗，图1所示是硅和锗的原子结构图，它们都是四价元素，在原子的最外层轨道上都有四个价电子。

(a) 锗Ge (b) 硅Si图1 硅和锗的原子结构在本征半导体中，每个原子的一个价电子与另一原子的一个价电子组成一个电子对，并且对两个原子所共有，因此称为共价键。

由共价键结构形成的半导体其原子排列都比较整齐，形成晶体结构，因此半导体又称为晶体，如图2所示。

图2 晶体中原子的排列方式本征半导体的导电机理在本正半导体的晶体结构中，每一个原子与相邻的四个原子结合，每一个原子的一个价电子与另一个原子的一个价电子组成一个电子对。

这对价电子是每两个相邻原子共有的，它们把相邻原子结合在一起，构成所谓的共价键结构，如图3所示。

图3 硅单晶中的共价键结构在共价键结构的晶体中，每个原子的最外层都有八个价电子，因此都处于比较稳定的状态。

只有当共价键中的电子获得一定能量（环境温度升高或受到光照射）后，价电子方可挣脱原子核的束缚成为自由电子，并且在共价键中留下一个空位，称为空穴。

如图4所示。

图4 空穴和自由电子的形成在一般情况下，本征半导体中自由电子和空穴的数量都比较少，其导电能力很低。

由于本征半导体中的自由电子和空穴总是成对出现，因此在一定温度下，它们的产生和复合将达到动态平衡，使自由电子和空穴维持在一定数目上。

半导体的导电特性
半导体的导电特性：热敏性：当环境温度升高时，导电能力显著增强(可做成温度敏感元件，如热敏电阻)。

光敏性：当受到光照时，导电能力明显变化(可做成各种光敏元件，如光敏电阻、光敏二极管、光敏三极管等)。

掺杂性：往纯净的半导体中掺入某些杂质，导电能力明显改变(可做成各种不同用途的半导体器件，如二极管、三极管和晶闸管等）。

1、本征半导体完全纯净的、具有晶体结构的半导体，称为本征半导体。

共价键中的两个电子，称为价电子。

本征半导体的导电机理价电子在获得一定能量（温度升高或受光照）后，即可挣脱原子核的束缚，成为自由电子（带负电），同时共价键中留下一个空位，称为空穴（带正电）。

这一现象称为本征激发。

温度愈高，晶体中产生的自由电子便愈多。

在外电场的作用下，空穴吸引相邻原子的价电子来填补，而在该原子中出现一个空穴，其结果相当于空穴的运动（相当于正电荷的移动）。

当半导体两端加上外电压时，在半导体中将出现两部分电流(1)自由电子作定向运动?电子电流(2)价电子递补空穴?空穴电流自由电子和空穴都称为载流子。

自由电子和空穴成对地产生的同时，又不断复合。

在一定温度下，载流子的产生和复合达到动态平衡，半导体中载流子便维持一定的数目。

注意：(1) 本征半导体中载流子数目极少, 其导电性能很差；(2) 温度
愈高，载流子的数目愈多,半导体的导电性能也就愈好。

所以，温度对半导体器件性能影响很大。

半导体和超导体的特点一、半导体的特点半导体是指在温度为绝对零度时，其电阻率为零，但在室温下会有一定电阻的物质。

以下是半导体的特点：1.导电性介于金属和非金属之间半导体既不是完全导体也不是完全绝缘体，其电阻率介于金属和非金属之间。

2.受控制的导电性半导体的导电性可以通过控制其材料中杂质或添加外部电场进行调节。

3.能带结构半导体具有能带结构，其中包含价带和导带。

价带中填满了价电子，而导带中则存在自由电子。

4.灵敏度高半导体对温度、光照、压力等外界因素非常敏感，这使得它们广泛应用于传感器等领域。

5.热噪声小由于半导体的热噪声很小，因此它们被广泛应用于低噪声放大器、放大器等领域。

二、超导体的特点超导体是指在低温下（通常为绝对零度以下），其材料内部没有任何电阻，电流可以自由地流动。

以下是超导体的特点：1.零电阻在超导体的低温下，其内部没有任何电阻，因此电流可以自由地流动。

2.磁场排斥超导体对磁场有极强的排斥作用，这被称为迈森效应。

3.临界温度超导体具有临界温度，当温度高于该值时，其超导性将消失。

4.材料限制目前只有少数材料可以具备超导性质，并且这些材料需要在极低的温度下才能发挥出其特性。

5.应用广泛尽管超导体存在诸多限制，但它们仍被广泛应用于MRI、磁悬浮列车等领域。

三、半导体和超导体的比较虽然半导体和超导体都是一种特殊的物质，但它们之间存在很大的差异。

以下是半导体和超导体之间的比较：1.电阻半导体在室温下会有一定电阻，而超导体在低温下没有任何电阻。

2.材料限制目前已经发现了许多半导体材料，而超导体只有少数材料可以具备超导性质。

3.温度限制半导体的特性可以在室温下发挥，而超导体需要在极低的温度下才能发挥其特性。

4.应用领域半导体广泛应用于计算机芯片、光电器件等领域，而超导体则被应用于MRI、磁悬浮列车等领域。

5.控制方式半导体的电阻可以通过控制其材料中杂质或添加外部电场进行调节，而超导体的电阻则无法通过这种方式进行调节。

简单的电子技术基础刘海军摘编一、课程背景：电子技术的发展十分迅速，应用非常广泛，现代一切新的科学技术无不与电有着密切的关系。

因此，电子技术是一门重要课程。

为他们将来涉及到电的知识打基础；也为他们自学、深造、拓宽和创新打下基础。

二、课程目标：1、了解模拟电路构成的最基本元件，特性及工作原理。

2、了解集成电路的特点和两种整流电路。

3、了解两种振荡电路及调制方式。

4、了解无线电广播与接收的简单知识。

5、培养学生学习物理的兴趣，用物理知识解决实际问题的能力，热爱生活的情操。

三、教学方式：讲座、讨论、探究（观看教学片、维修店调查、信息采集整理等）四、课程安排：1、时间：每周一课时，共9课时2、对象：全校各年级五、课程内容：向运动形成较大的电流。

因而导体的电阻率很小，只有作用也不会形成电流，所以，绝缘体的电阻率很大，在纯净的半导体单晶硅在室温下电阻率约为（如磷）后，其电阻率急剧下降为，几乎降低了一百万倍。

半导体具有这种性能的根（按一定规则整齐地排列着的晶体。

非常纯净的单晶半导体称为半导体锗和硅都是四价元素，其原子结构示意图如图个电子，带结其符表室一、半波整流电路半波整流电路如图Z0702所示。

它由电源变压器T r整流二极管D和负载电阻RL组成，变压器的初级接交流电源，次级所感应的交流电压为其中U2m为次级电压的峰值，U2为有效值。

电路的工作过程是：在u2的正半周（ωt = 0~π），二极管因加正向偏压而导通，有电流i L流过负载电阻R L。

由于将二极管看作理想器件，故R L上的电压u L与u2的正半周电压基本相同。

在u2的负半周（ωt =π~2π），二极管D因加反向电压而截止，R L 上无电流流过，R L 上的电压u L = 0。

可画出整流波形如图I0702所示。

可见，由于二极管的单向导电作用，使流过负载电阻的电流为脉动电流，电压也为一单向脉动电压，其电压的平均值（输出直流分量）为GS0701流过负载的平均电流为GS0702流过二极管D的平均电流（即正向电流）为GS0703加在二极管两端的最高反向电压为GS0704 。

半导体的导电特性半导体是一种介于导体和绝缘体之间的物质。

它的导电特性与其他材料有所不同，因此对于理解和应用半导体的各种电子器件至关重要。

本文将深入探讨半导体的导电特性，包括本征导电、掺杂与载流子浓度、载流子迁移率以及PN结的导电特性等。

1. 本征导电半导体材料的本征导电是指在纯净无杂质状态下，通过自由载流子实现的导电现象。

半导体晶体中的自由电子和空穴是通过热激发或光激发的方式生成的。

具体而言，半导体中的自由电子主要来自于价带的电子跃迁，而空穴则是通过连带效应产生的。

在本征导电状态下，半导体的导电能力较弱。

2. 掺杂与载流子浓度为了提高半导体的导电性能，常常会对其进行掺杂。

掺杂是向半导体中加入少量杂质原子，以改变半导体的导电特性。

根据掺杂杂质的电性，可以将掺杂分为N型和P型两种。

N型半导体中掺入少量五价元素，如磷或砷，这些杂质原子提供了额外的自由电子，因此N型半导体中的导电能力增强。

P型半导体中掺入少量三价元素，如硼或铝，这些杂质原子提供了额外的空穴，因此P型半导体中的导电能力提高。

掺杂后的半导体中，载流子浓度变得非常高，因为掺杂引入了大量的自由电子或空穴。

这种载流子浓度的增加极大地改善了半导体的导电性能。

3. 载流子迁移率除了载流子浓度，载流子的迁移率也是决定半导体导电特性的重要因素之一。

载流子迁移率指的是自由载流子在半导体中运动时的移动速度。

迁移率取决于材料的特性以及杂质的种类和浓度。

在半导体晶体结构中，载流子的运动受到晶格缺陷、杂质和温度等因素的影响。

晶格缺陷会散射载流子，从而降低其迁移率。

而杂质的种类和浓度也会影响载流子的迁移率，高浓度的杂质会增加散射，降低迁移率。

此外，温度的升高也会导致晶格振动增加，进而增加自由载流子的散射，降低迁移率。

4. PN结的导电特性PN结是半导体中最基本的器件之一，其导电特性在电子学和光电子学领域有广泛应用。

PN结由N型半导体和P型半导体通过正向或反向偏置连接而成。
