半导体的导电特性

一、本征半导体的导电特性1.导体、绝缘体和半导体自然界中的物质从其电结构和导电性能上区分，可分为导体、绝缘体和半导体。

如金、银、铜、铝、铁等金属材料很容易导电，我们称它们为导休。

导体的电阻率小于10-6cm。

如陶瓷、云母、塑料、橡胶等物质很难导电，我们称它们为绝缘体。

绝缘体的电阻率大于108cm。

有一类物质，如硅、锗、硒、硼及其一部分化合物等，它们的导电能力介于导体和绝缘体之间，故称之为半导体。

半导体的电阻率在10-6～108之间。

众所周知，导体具有良好的导电性，绝缘体具有良好的绝缘性，它们都是很好的电工材料。

我们用导体制成电线，用绝缘体来防止电的浪费和保障安全。

而半导体却在很长时间被人们所不齿，因为它的导电性能不好，绝缘性能又差。

然而它的不公正待遇随着人们对它所产生的愈来愈浓厚的兴趣消失了，它终于登上了大雅之堂！这是为什么呢？这是因为它具有一些可以被人们所利用的奇妙特性。

半导体在不同情况下，导电能力会有很大差别，有时犹如导体。

在什么情况下呢？①掺杂：在纯净的半导体中适当地掺入极微量（百万分之一）的杂质，就可以引起其导电能力成百万倍的增加。

②温度：当温度稍有变化，半导体的导电能力就会有显著变化。

如温度稍有增高，半导体的电阻率就会显著减小。

同理光照也会影响半导体的导电能力。

2.本征半导体的原子结构本征半导体——非常纯净且原子排列整齐的半导体。

（纯度约为99.999999999%。

即杂质含量为10的9次方分之一。

）硅原子一14个带负电的电子围绕带正电的原子核运动，并按一定的规律分布在三层电子轨道上。

锗原子一32个带负电的电子围绕带正电的原子核运动，并按一定的规律分布在四层电子轨道上。

由于原子核带正电与电子电量相等，正常情况下原子呈中性。

由于内层电子受核的束缚较大，很少有离开运动轨道的可能。

所以它们和原子核一起组成惯性核。

外层电子受原子核的束缚较小。

叫做价电子。

硅、锗都有四个价电子，故都是四价元素，其简化图见电子课件。

半导体半导体简介：顾名思义：常温下导电性能介于导体(conductor)与绝缘体(insulator)之间的材料，叫做半导体（semiconductor）。

我们通常把导电性和导电导热性差或不好的材料，如金刚石、人工晶体、琥珀、陶瓷等等，称为绝缘体。

而把导电、导热都比较好的金属如金、银、铜、铁、锡、铝等称为导体。

可以简单的把介于导体和绝缘体之间的材料称为半导体。

半导体定义：电阻率介于金属和绝缘体之间并有负的电阻温度系数的物质。

半导体室温时电阻率约在10E-5～10E7欧·米之间，温度升高时电阻率指数则减小。

半导体材料很多，按化学成分可分为元素半导体和化合物半导体两大类。

有元素半导体，化合物半导体，还有非晶态的玻璃半导体、有机半导体等。

半导体材料：半导体材料是一类具有半导体性能、可用来制作半导体器件和集成电路的电子材料。

半导体材料的电学性质对光、热、电、磁等外界因素的变化十分敏感，在半导体材料中掺入少量杂质可以控制这类材料的电导率。

正是利用半导体材料的这些性质，才制造出功能多样的半导体器件。

半导体材料按化学成分和内部结构，大致可分为以下几类。

1.元素半导体有锗、硅、硒、硼、碲、锑等。

2.化合物半导体由两种或两种以上的元素化合而成的半导体材料，包括Ⅲ-Ⅴ族化合物（砷化镓、磷化镓等）、Ⅱ-Ⅵ族化合物( 硫化镉、硫化锌等)、氧化物(锰、铬、铁、铜的氧化物),以及由Ⅲ-Ⅴ族化合物和Ⅱ-Ⅵ族化合物组成的固溶体（镓铝砷、镓砷磷等）。

3.无定形半导体材料，用作半导体的玻璃是一种非晶体无定形半导体材料，分为氧化物玻璃和非氧化物玻璃两种。

4.有机增导体材料已知的有机半导体材料有几十种，包括萘、蒽、聚丙烯腈、酞菁和一些芳香族化合物等，目前尚未得到应用。

制备不同的半导体器件对半导体材料有不同的形态要求，包括单晶的切片、磨片、抛光片、薄膜等。

半导体材料的不同形态要求对应不同的加工工艺。

常用的半导体材料制备工艺有提纯、单晶的制备和薄膜外延生长。

P型半导体和n型半导体导电能力半导体材料是一类在电子学领域中具有重要应用的材料，它具有介于导体和绝缘体之间的导电特性。

而p型半导体和n型半导体是半导体材料中的两种重要类型，它们的导电能力是半导体器件工作的关键。

本文将从p型半导体和n型半导体的导电能力特性入手，探讨它们在电子器件中的应用。

一、p型半导体的导电能力1. 杂质掺杂p型半导体是指在纯净的半导体材料中，由外加杂质掺入使其导电类型转变为正电荷载流子的半导体。

常用的杂质有铝（Al）、硼（B）等。

p型半导体的导电能力主要来源于由掺杂杂质形成的空穴（正电荷载流子）。

2. 导电特性由于p型半导体中的空穴为主导电载流子，因此其导电特性取决于空穴的迁移率和扩散率。

相比n型半导体而言，p型半导体的导电能力较弱，但在一些特定的电子器件中，p型半导体也具有重要的应用价值。

二、n型半导体的导电能力1. 杂质掺杂n型半导体是指在纯净的半导体材料中，由外加杂质掺入使其导电类型转变为负电荷载流子的半导体。

常用的杂质有磷（P）、砷（As）等。

n型半导体的导电能力主要来源于由掺杂杂质形成的自由电子（负电荷载流子）。

2. 导电特性由于n型半导体中的自由电子为主导电载流子，因此其导电特性取决于自由电子的迁移率和扩散率。

相比p型半导体而言，n型半导体的导电能力较强，因此在电子器件中得到广泛的应用。

三、p型半导体和n型半导体的应用1. 集成电路在集成电路中，p型半导体和n型半导体往往交替排列，形成复杂的电路结构。

通过p-n结的形成，可以实现整流、放大、开关等各种功能，为现代电子设备的发展提供了重要的支持。

2. 光电器件在光电器件中，p型半导体和n型半导体可以形成光电二极管、太阳能电池等器件，将光能转化为电能，具有广泛的应用前景。

3. 光电子器件光电子器件利用p型半导体和n型半导体的光电转换特性，实现光信号的检测、放大和处理，被广泛应用于通信、显示、医疗等领域。

p型半导体和n型半导体作为重要的半导体材料类型，其导电能力及应用具有重要的理论和实际意义。

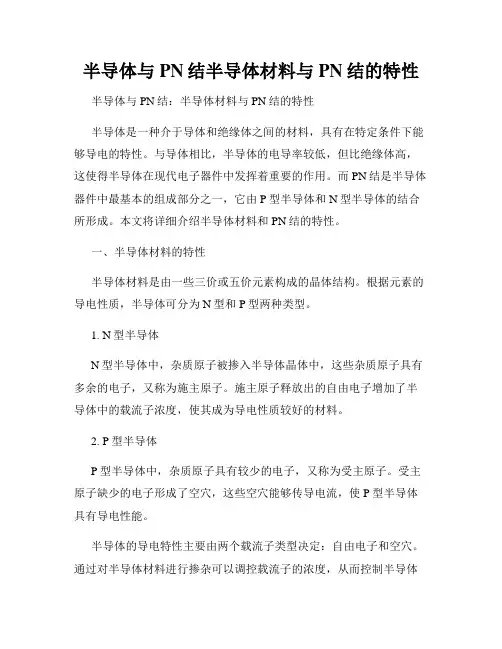

半导体与PN结半导体材料与PN结的特性半导体与PN结：半导体材料与PN结的特性半导体是一种介于导体和绝缘体之间的材料，具有在特定条件下能够导电的特性。

与导体相比，半导体的电导率较低，但比绝缘体高，这使得半导体在现代电子器件中发挥着重要的作用。

而PN结是半导体器件中最基本的组成部分之一，它由P型半导体和N型半导体的结合所形成。

本文将详细介绍半导体材料和PN结的特性。

一、半导体材料的特性半导体材料是由一些三价或五价元素构成的晶体结构。

根据元素的导电性质，半导体可分为N型和P型两种类型。

1. N型半导体N型半导体中，杂质原子被掺入半导体晶体中，这些杂质原子具有多余的电子，又称为施主原子。

施主原子释放出的自由电子增加了半导体中的载流子浓度，使其成为导电性质较好的材料。

2. P型半导体P型半导体中，杂质原子具有较少的电子，又称为受主原子。

受主原子缺少的电子形成了空穴，这些空穴能够传导电流，使P型半导体具有导电性能。

半导体的导电特性主要由两个载流子类型决定：自由电子和空穴。

通过对半导体材料进行掺杂可以调控载流子的浓度，从而控制半导体器件的电性能。

此外，半导体材料还具有热电效应、光电效应等特性，在电子学和光电子学领域有着广泛的应用。

二、PN结的特性PN结是由P型半导体和N型半导体通过扩散和结合形成的。

在PN结中，P区和N区形成了一个电势垒，这个电势垒对电子和空穴的运动具有一定的限制。

1. 电势垒PN结的P区和N区的杂质浓度不同，形成了一个P-N结的交界面。

在该交界面附近，由于杂质原子的离子化作用，P区中形成了正离子，N区中形成了负离子，从而在交界面上形成了电势差。

这个电势差形成了电势垒，限制着载流子的运动。

2. 正向偏置当外加电压的正极连接到P区，负极连接到N区时，电势垒的宽度会减小，使得载流子能够穿越过电势垒自由移动，形成电流。

这种情况下，PN结处于正向偏置状态。

正向偏置下的PN结具有导电性质。

3. 反向偏置当外加电压的正极连接到N区，负极连接到P区时，电势垒的宽度会增加，限制了载流子的运动。

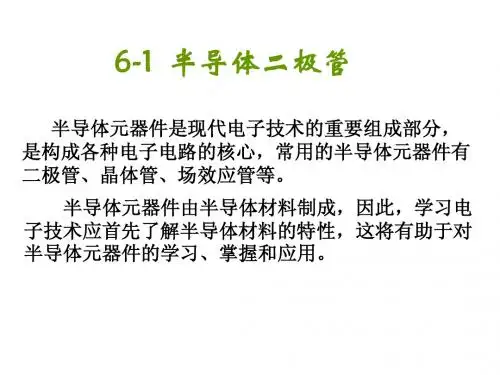

6-1 半导体二极管半导体元器件是现代电子技术的重要组成部分，是构成各种电子电路的核心，常用的半导体元器件有二极管、晶体管、场效应管等。

半导体元器件由半导体材料制成，因此，学习电子技术应首先了解半导体材料的特性，这将有助于对半导体元器件的学习、掌握和应用。

6-1-1 半导体的导电特性1. 半导体的导电机理导电能力介于导体与绝缘体之间的物质称为半导体，这类材料大都是三、四、五价元素,主要有：硅、锗、磷、硼、砷、铟等，他们的电阻率在10-3～107欧.厘米。

绝对纯净的硅、锗、磷、砷、硼、铟叫做本征半导体。

（1）本征半导体及特点半导体材料的广泛应用，并不是因为它们的导电能力介于导体与绝缘体之间，而是它们具有一些重要特性：1）当半导体受到外界光和热的激发（本征激发）时，其导电能力发生显著的变化；2）若在本征半导体中加入微量的杂质（不同的本征半导体）后，其导电能力显著的增加；半导体的这些特点取决于这类物质的化学特性。

（2）半导体的共价键结构1)半导体的化合价物质的化学和物理性质都与物质的价电子数有密切的关系，半导体材料大都是三、四、五价元素。

硅、锗（四价）、磷、砷（五价）、硼、铟（三价）。

2)化学键物质化学键分离子键、共价键和金属键三种，半导体物质的化学键都属于共价键的晶体结构，同时它们的键长一般很长，故原子核对价电子的束缚力不象绝缘物质那样紧，当价电子获得一定的能量后，就容易挣脱原子核的束缚成为自由电子。

+4+4+4+4+4+4+4+4+4+4可见半导体中的载流子有两种，即自由电子（●）和空穴(○)。

本征半导体的载流子是由本征激发而产生的，其自由电子与空穴是成对出现，即有一个自由电子，就一定有一个空穴，故称电子空穴对。

由于空穴带正电，容易吸引邻近的价电子来填补，从而形成了共有价电子的运动，这种运动无论从效果上，还是从现象上，都好象一个带正电的空穴在移动，它不同于自由电子的运动，故称之为空穴运动。

物质的导电是靠物体内带电粒子的移动而实现的，这种粒子称作载流子。

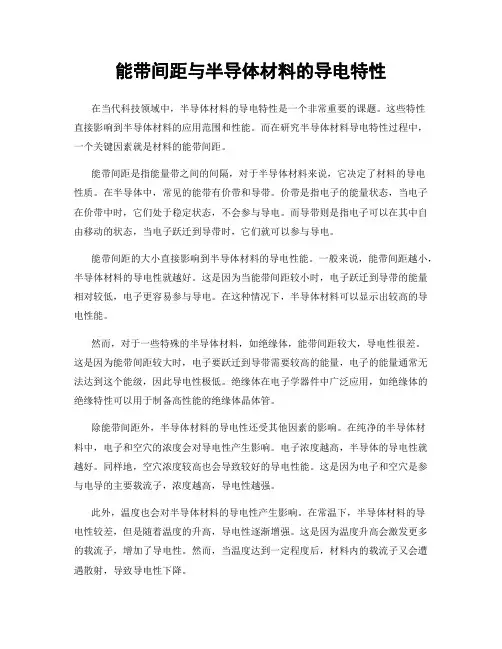

能带间距与半导体材料的导电特性在当代科技领域中，半导体材料的导电特性是一个非常重要的课题。

这些特性直接影响到半导体材料的应用范围和性能。

而在研究半导体材料导电特性过程中，一个关键因素就是材料的能带间距。

能带间距是指能量带之间的间隔，对于半导体材料来说，它决定了材料的导电性质。

在半导体中，常见的能带有价带和导带。

价带是指电子的能量状态，当电子在价带中时，它们处于稳定状态，不会参与导电。

而导带则是指电子可以在其中自由移动的状态，当电子跃迁到导带时，它们就可以参与导电。

能带间距的大小直接影响到半导体材料的导电性能。

一般来说，能带间距越小，半导体材料的导电性就越好。

这是因为当能带间距较小时，电子跃迁到导带的能量相对较低，电子更容易参与导电。

在这种情况下，半导体材料可以显示出较高的导电性能。

然而，对于一些特殊的半导体材料，如绝缘体，能带间距较大，导电性很差。

这是因为能带间距较大时，电子要跃迁到导带需要较高的能量，电子的能量通常无法达到这个能级，因此导电性极低。

绝缘体在电子学器件中广泛应用，如绝缘体的绝缘特性可以用于制备高性能的绝缘体晶体管。

除能带间距外，半导体材料的导电性还受其他因素的影响。

在纯净的半导体材料中，电子和空穴的浓度会对导电性产生影响。

电子浓度越高，半导体的导电性就越好。

同样地，空穴浓度较高也会导致较好的导电性能。

这是因为电子和空穴是参与电导的主要载流子，浓度越高，导电性越强。

此外，温度也会对半导体材料的导电性产生影响。

在常温下，半导体材料的导电性较差，但是随着温度的升高，导电性逐渐增强。

这是因为温度升高会激发更多的载流子，增加了导电性。

然而，当温度达到一定程度后，材料内的载流子又会遭遇散射，导致导电性下降。

总之，半导体材料的导电性质与能带间距密切相关。

能带间距越小，半导体材料的导电性越好。

然而，除了能带间距之外，电子浓度、空穴浓度和温度等因素也会影响到半导体材料的导电性。

这些因素的相互作用使得半导体材料的导电特性非常复杂，对于科学家们来说，研究和理解这些特性是非常具有挑战性的。

半导体的定义和特性
半导体是一种电子导体，介于导体和绝缘体之间。

它具有导电性能介于金属和绝缘体之间，其特性使其在电子学领域中具有重要作用。

物理特性
半导体的导电性介于导体和绝缘体之间的主要原因是它的能带结构。

在半导体中，带隙是指电子在价带和导带之间跃迁所需要的最小能量。

当这个能隙很小时，半导体就会更容易地导电，因为较小的能量就足够让电子跃迁到导带中。

此外，半导体的导电性质还取决于掺杂。

掺杂是指在半导体中加入少量其他元素，通过掺杂可以改变半导体的导电性能。

掺杂分为N型和P型，N型半导体中掺入的杂质是能够提供额外自由电子的元素，而P型半导体中掺入的杂质则是能够提供额外空穴的元素。

应用领域
半导体在现代电子学中应用广泛。

例如，半导体器件如二极管、场效应晶体管和集成电路是电子设备的关键组成部分。

二极管可以实现电流的单向导通，场效应晶体管可以控制电流，而集成电路则将多个器件集成到一块芯片上，实现了更高的集成度和更大的功能。

此外，半导体在光电子学领域也有重要应用。

例如，LED（发光二极管）利用半导体材料电子跃迁产生光，广泛应用于照明、显示和通信等领域。

结语
总的来说，半导体是一种在电子学领域中至关重要的材料，其特性使其成为现代电子设备的核心组件之一。

通过对半导体的深入研究和应用，我们可以不断推动电子技术的发展，实现更多创新和应用。

半导体的特性大家知道：半导体的导电性能比导体差而比绝缘体强。

实际上，半导体与导体、绝缘体的区别在不仅在于导电能力的不同，更重要的是半导体具有独特的性能（特性）。

1．在纯净的半导体中适当地掺入一定种类的极微量的杂质，半导体的导电性能就会成百万倍的增加—-这是半导体最显著、最突出的特性。

例如，晶体管就是利用这种特性制成的。

2．当环境温度升高一些时，半导体的导电能力就显著地增加；当环境温度下降一些时，半导体的导电能力就显著地下降。

这种特性称为“热敏”，热敏电阻就是利用半导体的这种特性制成的。

3．当有光线照射在某些半导体时，这些半导体就像导体一样，导电能力很强；当没有光线照射时，这些半导体就像绝缘体一样不导电，这种特性称为“光敏”。

例如，用作自动化控制用的“光电二极管”、“光电三极管”和光敏电阻等，就是利用半导体的光敏特性制成的。

由此可见，温度和光照对晶体管的影响很大。

因此，晶体管不能放在高温和强烈的光照环境中。

在晶体管表面涂上一层黑漆也是为了防止光照对它的影响。

最后，明确一个基本概验：所谓半导体材料，是一种晶体结构的材料，故“半导体”又叫“晶体”一个PN结构成晶体二极管P性半导体和N型半导体----前面讲过，在纯净的半导体中加入一定类型的微量杂质，能使半导体的导电能力成百万倍的增加。

加入了杂质的半导体可以分为两种类型：一种杂质加到半导体中去后，在半导体中会产生大量的带负电荷的自由电子，这种半导体叫做“N型半导体”（也叫“电子型半导体”）；另一种杂质加到半导体中后，会产生大量带正电荷的“空穴”，这种半导体叫“P型半导体”（也叫“空穴型半导体”）。

例如，在纯净的半导体锗中，加入微量的杂质锑，就能形成N型半导体。

同样，如果在纯净的锗中，加入微量的杂质铟，就形成P型半导体。

一个PN结构成晶体二极管----设法把P型半导体（有大量的带正电荷的空穴）和N型半导体（有大量的带负电荷的自由电子）结合在一起，见图1所示。

半导体的导电特性根据物质的导电能力可分为导体、半导体和绝缘体三大类，顾名思义半导体的导电能力介于导体绝缘体之间。

硅、锗、硒及大多数金属氧化物和硫化物都是半导体。

半导体的导电特性热敏性：当环境温度升高时，导电能力显著增强(可做成温度敏感元件，如热敏电阻)。

光敏性：当受到光照时，导电能力明显变化(可做成各种光敏元件，如光敏电阻、光敏二极管、光敏三极管等)。

掺杂性：往纯净的半导体中掺入某些杂质，导电能力明显改变(可做成各种不同用途的半导体器件，如二极管、三极管和晶闸管等)。

1．本征半导体本征半导体：完全纯净的、不含其它杂质的半导体通称本征半导体。

用得最多的是硅和锗，图1所示是硅和锗的原子结构图，它们都是四价元素，在原子的最外层轨道上都有四个价电子。

(a) 锗Ge (b) 硅Si图1 硅和锗的原子结构在本征半导体中，每个原子的一个价电子与另一原子的一个价电子组成一个电子对，并且对两个原子所共有，因此称为共价键。

由共价键结构形成的半导体其原子排列都比较整齐，形成晶体结构，因此半导体又称为晶体，如图2所示。

图2 晶体中原子的排列方式本征半导体的导电机理在本正半导体的晶体结构中，每一个原子与相邻的四个原子结合，每一个原子的一个价电子与另一个原子的一个价电子组成一个电子对。

这对价电子是每两个相邻原子共有的，它们把相邻原子结合在一起，构成所谓的共价键结构，如图3所示。

图3 硅单晶中的共价键结构在共价键结构的晶体中，每个原子的最外层都有八个价电子，因此都处于比较稳定的状态。

只有当共价键中的电子获得一定能量（环境温度升高或受到光照射）后，价电子方可挣脱原子核的束缚成为自由电子，并且在共价键中留下一个空位，称为空穴。

如图4所示。

图4 空穴和自由电子的形成在一般情况下，本征半导体中自由电子和空穴的数量都比较少，其导电能力很低。

由于本征半导体中的自由电子和空穴总是成对出现，因此在一定温度下，它们的产生和复合将达到动态平衡，使自由电子和空穴维持在一定数目上。

半导体的导电特性
半导体的导电特性：热敏性：当环境温度升高时，导电能力显著增强(可做成温度敏感元件，如热敏电阻)。

光敏性：当受到光照时，导电能力明显变化(可做成各种光敏元件，如光敏电阻、光敏二极管、光敏三极管等)。

掺杂性：往纯净的半导体中掺入某些杂质，导电能力明显改变(可做成各种不同用途的半导体器件，如二极管、三极管和晶闸管等）。

1、本征半导体完全纯净的、具有晶体结构的半导体，称为本征半导体。

共价键中的两个电子，称为价电子。

本征半导体的导电机理价电子在获得一定能量（温度升高或受光照）后，即可挣脱原子核的束缚，成为自由电子（带负电），同时共价键中留下一个空位，称为空穴（带正电）。

这一现象称为本征激发。

温度愈高，晶体中产生的自由电子便愈多。

在外电场的作用下，空穴吸引相邻原子的价电子来填补，而在该原子中出现一个空穴，其结果相当于空穴的运动（相当于正电荷的移动）。

当半导体两端加上外电压时，在半导体中将出现两部分电流(1)自由电子作定向运动?电子电流(2)价电子递补空穴?空穴电流自由电子和空穴都称为载流子。

自由电子和空穴成对地产生的同时，又不断复合。

在一定温度下，载流子的产生和复合达到动态平衡，半导体中载流子便维持一定的数目。

注意：(1) 本征半导体中载流子数目极少, 其导电性能很差；(2) 温度
愈高，载流子的数目愈多,半导体的导电性能也就愈好。

所以，温度对半导体器件性能影响很大。

半导体物质与PN结的特性半导体物质在现代电子技术中起着重要的作用。

其中一种常见的半导体结构是PN结，它由N型（带有过量电子）和P型（带有过量空穴）半导体材料组成。

本文将探讨半导体物质与PN结的特性，包括PN结的结构、导电特性和应用。

一、半导体物质的基本特性半导体物质是介于导体和绝缘体之间的材料，它的导电性能受温度、杂质和电场的影响。

晶体结构是半导体物质具有特殊性能的重要原因。

晶体中的原子排列有序，形成能带结构，包括价带和导带。

在常温下，带有价电子的价带处于填满状态，而导带是空的。

半导体物质通过激发或适当的能量输入，可以使价带中的电子跃迁到导带，形成电子-空穴对。

二、PN结的结构PN结是由N型半导体和P型半导体材料连接而成的。

N型半导体具有过量的自由电子，而P型半导体则具有过量的空穴。

当N型和P型半导体相接触时，由于自由电子和空穴的扩散效应，会形成一个空间电荷区域，称为耗尽层。

耗尽层中，正负离子之间的电场形成一个电势差，称为内建电势。

PN结的结构使得电子从N区向P区移动，形成电流。

三、PN结的导电特性PN结具有独特的导电特性，其中包括正向偏置和反向偏置。

1. 正向偏置正向偏置是指在PN结上加正电压，使得电流方向与结的方向相同。

在正向偏置下，导电主要依靠自由电子从N区向P区的移动以及空穴从P区向N区的移动。

这种导电方式称为扩散导电。

2. 反向偏置反向偏置是指在PN结上加负电压，使得电流方向与结的方向相反。

在反向偏置下，由于内建电势的作用，耗尽层更加宽阔，从而阻止了电子和空穴的自由移动。

这种状态下，PN结的导电特性非常弱，几乎没有电流通过，称为截止状态。

四、PN结的应用PN结在电子技术中有广泛的应用，包括二极管、晶体管和光电器件等。

1. 二极管二极管是由一个PN结构组成，具有正向导电和反向隔绝的特性。

它可以将交流电信号转换为直流电信号，广泛应用于电源供电、信号检测和电路保护等方面。

2. 晶体管晶体管是由多个PN结构组成的半导体器件，具有放大和开关功能。

半导体五大特性∶电阻率特性，导电特性，光电特性，负的电阻率温度特性，整流特性。

★在形成晶体结构的半导体中，人为地掺入特定的杂质元素，导电性能具有可控性。

★在光照和热辐射条件下，其导电性有明显的变化。

晶格：晶体中的原子在空间形成排列整齐的点阵，称为晶格。

共价键结构：相邻的两个原子的一对最外层电子（即价电子）不但各自围绕自身所属的原子核运动，而且出现在相邻原子所属的轨道上，成为共用电子，构成共价键。

自由电子的形成：在常温下，少数的价电子由于热运动获得足够的能量，挣脱共价键的束缚变成为自由电子。

空穴：价电子挣脱共价键的束缚变成为自由电子而留下一个空位置称空穴。

电子电流：在外加电场的作用下，自由电子产生定向移动，形成电子电流。

空穴电流：价电子按一定的方向依次填补空穴（即空穴也产生定向移动），形成空穴电流。

本征半导体的电流：电子电流+空穴电流。

自由电子和空穴所带电荷极性不同，它们运动方向相反。

载流子：运载电荷的粒子称为载流子。

导体电的特点：导体导电只有一种载流子，即自由电子导电。

本征半导体电的特点：本征半导体有两种载流子，即自由电子和空穴均参与导电。

本征激发：半导体在热激发下产生自由电子和空穴的现象称为本征激发。

复合：自由电子在运动的过程中如果与空穴相遇就会填补空穴，使两者同时消失，这种现象称为复合。

动态平衡：在一定的温度下，本征激发所产生的自由电子与空穴对，与复合的自由电子与空穴对数目相等，达到动态平衡。

载流子的浓度与温度的关系：温度一定，本征半导体中载流子的浓度是一定的，并且自由电子与空穴的浓度相等。

当温度升高时，热运动加剧，挣脱共价键束缚的自由电子增多，空穴也随之增多（即载流子的浓度升高），导电性能增强；当温度降低，则载流子的浓度降低，导电性能变差。

结论：本征半导体的导电性能与温度有关。

半导体材料性能对温度的敏感性，可制作热敏和光敏器件，又造成半导体器件温度稳定性差的原因。

杂质半导体：通过扩散工艺，在本征半导体中掺入少量合适的杂质元素，可得到杂质半导体。

简单的电子技术基础刘海军摘编一、课程背景：电子技术的发展十分迅速，应用非常广泛，现代一切新的科学技术无不与电有着密切的关系。

因此，电子技术是一门重要课程。

为他们将来涉及到电的知识打基础；也为他们自学、深造、拓宽和创新打下基础。

二、课程目标：1、了解模拟电路构成的最基本元件，特性及工作原理。

2、了解集成电路的特点和两种整流电路。

3、了解两种振荡电路及调制方式。

4、了解无线电广播与接收的简单知识。

5、培养学生学习物理的兴趣，用物理知识解决实际问题的能力，热爱生活的情操。

三、教学方式：讲座、讨论、探究（观看教学片、维修店调查、信息采集整理等）四、课程安排：1、时间：每周一课时，共9课时2、对象：全校各年级五、课程内容：向运动形成较大的电流。

因而导体的电阻率很小，只有作用也不会形成电流，所以，绝缘体的电阻率很大，在纯净的半导体单晶硅在室温下电阻率约为（如磷）后，其电阻率急剧下降为，几乎降低了一百万倍。

半导体具有这种性能的根（按一定规则整齐地排列着的晶体。

非常纯净的单晶半导体称为半导体锗和硅都是四价元素，其原子结构示意图如图个电子，带结其符表室一、半波整流电路半波整流电路如图Z0702所示。

它由电源变压器T r整流二极管D和负载电阻RL组成，变压器的初级接交流电源，次级所感应的交流电压为其中U2m为次级电压的峰值，U2为有效值。

电路的工作过程是：在u2的正半周（ωt = 0~π），二极管因加正向偏压而导通，有电流i L流过负载电阻R L。

由于将二极管看作理想器件，故R L上的电压u L与u2的正半周电压基本相同。

在u2的负半周（ωt =π~2π），二极管D因加反向电压而截止，R L 上无电流流过，R L 上的电压u L = 0。

可画出整流波形如图I0702所示。

可见，由于二极管的单向导电作用，使流过负载电阻的电流为脉动电流，电压也为一单向脉动电压，其电压的平均值（输出直流分量）为GS0701流过负载的平均电流为GS0702流过二极管D的平均电流（即正向电流）为GS0703加在二极管两端的最高反向电压为GS0704 。

半导体的导电特性半导体是一种介于导体和绝缘体之间的物质。

它的导电特性与其他材料有所不同，因此对于理解和应用半导体的各种电子器件至关重要。

本文将深入探讨半导体的导电特性，包括本征导电、掺杂与载流子浓度、载流子迁移率以及PN结的导电特性等。

1. 本征导电半导体材料的本征导电是指在纯净无杂质状态下，通过自由载流子实现的导电现象。

半导体晶体中的自由电子和空穴是通过热激发或光激发的方式生成的。

具体而言，半导体中的自由电子主要来自于价带的电子跃迁，而空穴则是通过连带效应产生的。

在本征导电状态下，半导体的导电能力较弱。

2. 掺杂与载流子浓度为了提高半导体的导电性能，常常会对其进行掺杂。

掺杂是向半导体中加入少量杂质原子，以改变半导体的导电特性。

根据掺杂杂质的电性，可以将掺杂分为N型和P型两种。

N型半导体中掺入少量五价元素，如磷或砷，这些杂质原子提供了额外的自由电子，因此N型半导体中的导电能力增强。

P型半导体中掺入少量三价元素，如硼或铝，这些杂质原子提供了额外的空穴，因此P型半导体中的导电能力提高。

掺杂后的半导体中，载流子浓度变得非常高，因为掺杂引入了大量的自由电子或空穴。

这种载流子浓度的增加极大地改善了半导体的导电性能。

3. 载流子迁移率除了载流子浓度，载流子的迁移率也是决定半导体导电特性的重要因素之一。

载流子迁移率指的是自由载流子在半导体中运动时的移动速度。

迁移率取决于材料的特性以及杂质的种类和浓度。

在半导体晶体结构中，载流子的运动受到晶格缺陷、杂质和温度等因素的影响。

晶格缺陷会散射载流子，从而降低其迁移率。

而杂质的种类和浓度也会影响载流子的迁移率，高浓度的杂质会增加散射，降低迁移率。

此外，温度的升高也会导致晶格振动增加，进而增加自由载流子的散射，降低迁移率。

4. PN结的导电特性PN结是半导体中最基本的器件之一，其导电特性在电子学和光电子学领域有广泛应用。

PN结由N型半导体和P型半导体通过正向或反向偏置连接而成。
