目录一、目标分解计划说明 (2)二、土石方分部工程质量目标分解 (2)三、基础分部工程质量目标分解（一般基础） (2)四、铁塔组立分部工程质量目标分解 (3)五、架线分部工程质量目标分解 (4)六、接地分部工程质量目标分解 (7)七、线路防护及环境保护分部工程质量目标分解 (7)八、质量目标分解汇总 (8)九、检查(检验)项目分类 (8)十、工程质量验评范围划分 (8)一、目标分解计划说明根据工程达标投产的要求, 我项目部制定了相应的质量目标, “竣工验收合格率达100%, 优良品率达100%以上”。
本工程按分部、分项工程进行质检评级, 竣工验收合格率达100%, 优良品率达100%以上。
杜绝重大质量事故和一般质量事故, 消灭关键性项目的永久缺陷。
业主、运行单位竣工终验一次合格率100%, 优良率100%及以上。
顾客反馈意见（含投诉）响应率100%, 顾客满意率达100%及以上。
按此质量目标的要求, 项目部将总的质量目标细化, 按照基础、组立杆塔、架线、接地四项施工工序定出相应的分部工程质量目标。
为达此目标, 项目部编制出相应的技术措施计划和组织设计。
二、土石方分部工程质量目标分解土石方单基重要、一般项目3项, 分别为:2.1立柱断面尺寸2.2底层(掏挖)断面尺寸2.3基础埋深三、基础分部工程质量目标分解（一般基础）3.1单基关键项目3项, 分别为:3.1.1地脚螺栓规格、数量3.1.2主钢筋规格、数量3.1.3混凝土强度3.2基础单基重要、一般项目12项, 分别为:3.2.1钢筋保护层厚度3.2.2整基基础中心位移3.2.3整基基础扭转3.2.4回填土3.2.5同组地脚螺栓中心对立柱中心偏移3.2.6基础顶面间高差3.2.7基础根开及对角线尺寸3.2.8混凝土表面质量3.3以上所述的关键项目, 必须全部达到优良等级3.4以上所述的重要和一般项目, 优良项必须一次达到100%；一次成优率率100%。
施工质量验收及评定项目划分表一、编制依据1、《110kV-500kV架空电力线路工程施工质量及评定规程》2、《110-500kV架空送电线路施工及验收规范》3、《输电线路工程达标投产考核评定标准》4、《混凝土质量控制标准》二、工程概况本工程需要新建赤水220千伏变电站至文华110千伏变电站Ⅱ回110千伏线路，该工程由赤水220千伏变电站出线一回，沿已建110千伏赤文线双回塔挂线（本期挂备用侧），至原N34双回塔分出单回路接入文华110千伏变。
最终形成赤水变至文华变双回110千伏线路。
a)、架空线路部分：新建线路起自220千伏赤水变，止于110千伏文华变，全线按单、双回设计，线路全长约10.568km，其中，沿原有110kV赤文线双回路塔挂线（本期挂备用侧）部分长度为10.253km，新建单回路部分长度为0.315km.全线导线采用JL/G1A-240/30型钢芯铝绞线。
b)、根据系统通信的要求及可研批复，本期文华变二期扩建工程继续沿用原有（赤水-文华）通信通道，本工程需对原有N34塔处的24芯OPGW光缆挂线点进行调整，线长不足部分可利用文华变构架余缆进行展放，改挂长度0.332km，其余部分的通信线路维持现状不变。
c)、原线概况：根据设计施工说明书了解，原110kV赤文线于2009年投运，全线按单、双回路混合架设，线路总长度10.59km。
其中，赤水边-N34号塔为双回路段，路径长度为10.26km,N34塔-文华变为单回路段，路劲长度为0.33千米。
全线导线采用LGJ-240/30型钢芯铝绞线，地线一根采用LBGJ-80-20AC型铝包钢绞线，另一个采用OPGW-24B1-80架空复合光纤。
全线杆塔共计36基，其中：双回路塔34基，包含10基直线塔（杆塔型式：）1L-SJB、1LSJ2B、1LSJ3B、1LSDJ4B)，单回路耐张塔1基（杆塔型式：1XC-JC4G），另在文华变处利用110千伏陈文线双回路终端塔1基（杆塔型式：7738）进110kV构架。
送电线路程
施工质量检验项目划分表
88送变电有限公司
2010 年10 月10日
一、编制说明
1、编制依据
⑴《110—500kV架空电力线路工程施工质量及评定规程》DL/T5168-2002
⑵光缆施工评级记录
2、工程概况
东环线出线构架为东起#2、#3间隔，西环线出线构架为东起#6、#7间隔。
东环线长度为1.485km，导线采用2*LGJ-400/35型钢芯铝绞线，本期单侧架线，在线路前进方向的左侧。
地线采用OPGW-145(36芯)和分流地线JLB40-150型铝包钢绞线。
N5-马坝变把原地线ACSR/AS-70/40更换为OPGW-145(24芯)，全线逐塔接地。
东环线共新建铁塔5基，其中转角塔3基，直线塔2基。
西环线长度为1.687km，导线采用2*LGJ-400/35型钢芯铝绞线，本期单侧架线，在线路前进方向的右侧。
地线采用两根OPGW-145(48芯、16芯)，全线逐塔接地。
西环线共新建铁塔6基，其中转角塔4基，直线塔2基。
3、施工质量检验评定方式和范围
施工单位内部质量检验采用三级检验制度：
1）、施工队（班）对所施工的单元工程、分项工程进行质量检查；
2）、项目部对本标段的分项工程、分部工程和单位工程进行质量检查；
3）、公司对分部工程和单位工程组织检查或抽查。
4、在完成公司内部质量管理三级验收制度并整改完成后，将完成工程报监理和甲方验收。
5、施工质量检验项目划分表汇总如下：。
施工质量验评表填写说明表格填写说明一、分项质量验收记录表的填写：1. 工程编号：应按照质量验收与评定范围划分表中单位、分部、分项工程所在的系列号依次填写顺序号。
顺序号之间用“—”隔开，如：架空线路基坑开挖分项工程质量验收记录表的工程编号应写成：“ 1.1.1”，架空线路杆塔基础分项工程质量验收记录表的工程编号应写成：“1.1.2”，其余以此类推。
当同一个分部工程包含有多个同类分项工程时，则应在编号后面加上流水号，其形式为：“1.1.1—XX”，“1.1.2—XX”，流水号应从01开始编起。
2. 单位、分部、分项工程名称：应按照经过审批后《质量验收与评定范围表》中的规定名称填写，不得随意更改。
3. 验收部位：填写分项工程的检查验收位置或范围。
4. 施工单位、分包施工单位：应填写单位全称，并与合同名称一致。
5. 项目经理和分包单位项目经理：是合同中指定的项目负责人。
6. 施工单位自检结果记录：其检查项目是根据施工质量验收及评定标准规定主控项目（关键项目、主要项目）、一般项目的内容列出，施工单位在填写时应注意：对定量的项目应直接填写检查的数据；对定性的项目，当符合标准的规定时，采用打“√”的方法标注，不符合标准的规定则打“×”。
7. 监理单位验收（核查结果）记录：对符合要求的项目可填写“√”，不符合要求的项目填写“×”。
8. 启委会验收组抽查结果：对抽查符合要求的项目可填写“√”，不符合要求的项目填写“×”，未抽查的项目打“/”。
9. 施工单位检查评定结果：施工单位自行检查评定合格后，应注明：“主控项目（关键项目、主要项目）验收合格，一般项目验收合格”等字样，专业工长（施工员）和班组长栏均应由本人签字，以示对该项目负责；专业质量检查员代表企业逐项检查并填写检查评定意见，本人签字后，交监理验收。
10. 监理单位验收结论：应填写“验收合格或不合格”。
11. 启委会验收组验收结论：应填写“合格项数、不合格项数”。
35kV***变电站扩建工程施工质量验收及评定项目划分表**电力集团有限责任公司35kV***电站扩建工程项目部编制说明为规和统一**35kV**变电站增容扩建工程的施工质量检查、验收和单位工程质量评定，加强工程建设质量的管理与控制，保证工程质量，特制定本划分表。
本施工质量验收及评定项目划分表依据工程实际和现行国家有关工程质量的法律、法规、管理标准、技术规及电力行业有关标准所编制，并符合国家标准和有关强制性标准的规定。
**35kV**变电站增容扩建工程施工质量验收及评定项目划分表分为单位工程、子单位工程、分部工程、子分部工程、分项工程和检验批。
检验批质量验收记录中主控项目、一般项目的划分以及“质量标准”的容与《35kV～110kV变电站工程施工质量验收及评定规程》一致。
检验批是按同一生产条件或规定方式汇总起来供检验用的，由一定数量样本组成的检验体；可根据施工及质量控制和专业验收需要按施工段进行划分。
分项工程按施工工艺、主要工种、材料划分，由一个或若干个检验批组成。
分项工程所含的检验批均应符合合格质量的规定；所含检验批的质量验收记录应完整。
如模板分项、混凝土分项等。
分部工程按专业性质、建筑部位确定的各分项工程的汇总。
工程施工质量检查、验收和单位工程质量评定均应在施工单位自行检查、评定的基础上进行；隐蔽工程在隐蔽前应由施工单位通知有关单位进行验收并形成验评文件；涉及结构安全的试块、试件以及有关材料应按规定进行见证取样检测；工程观感质量和结构尺寸应由验收人员通过现场检查共同确认。

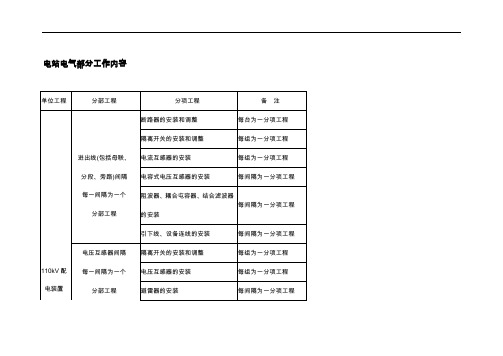

35kV**变电站扩建工程质量检验项目划分表(电气安装部分)表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）。
一般监理：专职质检员：施工负责人：检查人：监理：专职质检员：施工负责人：检查人：监理：专职质检员：施工负责人：检查人：监理：专职质检员：施工负责人：检查人：表B.1 现浇混凝土铁塔基础(含插入式角钢、钢管基础)检查及评定记录(线基1)监理：专职质检员：施工负责人：检查人：表B.5 岩石、掏挖基础检查及评定记录(线基5)监理：专职质检员：施工负责人：检查人：耐张段桩号号至号耐张段塔号号至号导线或避雷线规格导线：避雷线：施工日期年月日压接管位置____号至____号相别线别压前铝管压前钢管压后铝管压后钢管扩径导线外观检查压接人钢印代号评定外径d2(mm)需压长度(mm)外径d1(mm)需压长度(mm)对边距(mm) 压接长度(mm)对边距(mm)压接长度(mm)填充铝股根数填充铝股长度(mm)最大最小最大最小最大最小 1 2 最大最小注1： d1、d2如分别为压前钢管和铝管的外径。
注2： 1、2分别为压后铝管各自的压接长度。
注3：观感检查包括管弯曲、裂纹等项目。
注4：压后对边距推荐值：钢管为 mm；铝管为 mm。
监理：专职质检员：施工负责人：检查人：耐张段桩号号至号耐张段塔号号至号导线或避雷线规格导线：避雷线：施工日期年月日桩号大号侧或小号侧相别线别压前铝管压前钢管压后铝管压后钢管扩径导线外观检查压接人钢印代号评定外径d2（mm）需压长度（mm）外径d l（mm）需压长度（mm）对边距(mm)压接长度(mm)对边距(mm)压接长度(mm)填充铝股根数填充铝股长度(mm)最大最小最大最小最大最小最大最小注1： d1、d2分别为压前钢管和铝管的外径。
注2：观感检查包括管弯曲、裂纹等项目。
注3：压后对边距推荐值：钢管为 mm：铝管为 mm。
监理：专职质检员：施工负责人：检查人：表B.15 导线、避雷线 (含OPGW) 紧线施工检查及评定记录表(耐张段，线线4)监理：专职质检员：施工负责人：检查人：表B.16 导线、避雷线(含OPGW)附件安装施工检查及评定记录表(线线5)监理：专职质检员：施工负责人：检查人：表B.0.17 接地装置施工检查及评级记录(线地1)监理：专职质检员：施工负责人：检查人：表B.18 线路防护设施检查及评定记录表(线防1)监理：专职质检员：施工负责入：检查人：表C.1 分部工程质量评定统计(线统1)表C.0.2 单位工程质量评定统计(线统2)。
滦县-古马双回220kV线路工程施工质量验评项目划分表xxxxx公司XXXXXXX线路工程施工项目部2011年04月1总则为进一步加强滦县-古马双回220kV线路工程施工质量的管理工作，确保本工程施工质量达到优良级标准和符合投产达标的要求。
使本工程所有施工项目的施工质量达到“创一流”标准，特制定本文件，要求各施工班组在对本工程的施工质量检验时参照此文件执行，同时在施工过程中做好迎检的准备工作。
2检验评定项目划分原则及评定范围1．工程项目检验评定项目划分原则本工程质量检验项目划分表是依据《110kV～500kV架空电力线路工程施工质量检验及评定规程》（DL/T 5168-2002）；的规定进行制定的。
本工程施工质量检验项目划分的基本原则如下：滦县-古马双回220kV线路工程为一个单位工程，本项目部施工段线路全长9.21km；本工程由六个分部工程，10个分项工程，275 (不包括直线管数量)个单元工程组成，每个单元工程可以包含若干个检查项目，检查项目中又分为关键项目、重要项目、一般项目和外观项目。
其中除线路复测分项工程、基础开挖分项工程不参加质量评定（但须做好施工检查记录）外，其余项目均需进行质量评定，共计评定单元工程275(不包括直线管数量)个。
关键项目：是指影响工程结构、性能、强度和安全性，且不易修复或处理者。
重要项目：是指影响寿命和可靠性，但可修补和返工处理者。
一般项目：是指一般不影响施工安装和运行安全者。
外观项目：是指显示工艺水平，环境协调及美观者。
2．检验要求本工程实行三级自检制：即施工队在施工过程中和完成后对单元工程和分项工程进行100％质量检查，并填写自检记录报项目部进行复检；项目部对分项工程、分部工程和单元工程进行100％复检，并填写专检记录报公司质量处申请专检；公司质量处对分部工程进行专检，基础工程和铁塔组立工程对耐张转角塔全部检查，直线塔基础和直线塔进行不低于30％的专检，接地工程和导地线架设工程的抽专率不低于单元工程的30％，各分部工程的专检都要填写专检记录。
按照《110～500kV架空电力线路施工质量及评定标准》（DL/T5168-2002）的规定对单元工程的施工质量进行初步评定，监理组织验评核定工程质量等级，分部工程和单位工程全部完工后应及时整理初评资料向监理正式报验。
滦县-古马双回220kV线路工程施工概况表单位工程分部工程分项工程单位架空电力线路工程一、土石方工程1.路径复测6个耐张段2.普通基础分坑地脚螺栓式基础23基板式基础6基3.现浇板式基础开挖29基二、基础工程 1.现浇铁塔基础板式基础29基三、杆塔工程自立式铁塔组立耐张塔6基直线塔23基四、架线工程1.导地线展放放线区段2个放线长度2х 4.5公里2.导地线连接管耐张管导线72个地线12个直线管3.紧线7个耐张段4.附件安装耐张塔6基直线塔23基直线兼角塔五、接地工程接地装置29基六、线路防护设施护坡0备注：导、地线直线压接管准确数量待架线后统计。
3施工质量验评项目划分表各级检验单位对本工程的检验项目如下表所示，要求各施工班在施工过程当中做好迎检工作，保存好检查时所需要的方向桩、塔位中心桩及位移桩等。
工程名称：滦县-古马双回220kV线路工程编号：001工程编号质量检验项目性质质量检验机构质量验评表编号单位工程分部工程分项工程单元工程施工单位监理单位施工队项目部质量管理部门滦县-古马双回220 kV 线路工程一.土石方工程1.路径复测6耐张段1.转角桩度数√√√√线记12.档距√√√√3.被跨越物高程√√√4.塔位高程√√√5.地形凸起点高程√√√6.直线桩偏移√√√7.被跨越物与邻近塔位距离√√8.地形凸起点.风偏危险点与邻近塔位距离√√√注本表一式份，由施工项目部填报，监理项目部份，施工项目部存份。
工程名称：滦县-古马双回220kV线路工程编号：002工程编号质量检验项目性质质量检验机构质量验评表编号单位工程分部工程分项工程单元工程施工单位监理单位施工队项目部质量管理部门滦县-古马双回220kV线路工程一.土石方工程2.现浇铁塔基础分坑29基1.基础坑深√√√线记22.普通坑中心根开及对角线尺寸√√√3.基础坑底板尺寸√√√4.普通坑中心根开及对角线尺寸√√√5.基础坑底板尺寸√√√6.风偏及对地净距√√√注本表一式份，由施工项目部填报，监理项目部份，施工项目部存份。
工程名称：滦县-古马双回220kV线路工程编号：003工程编号质量检验项目性质质量检验机构质量验评表编号单位工程分部工程分项工程单元工程施工单位监理单位施工队项目部质量管理部门滦县-古马双回220 kV 线路工程二.基础工程1.现浇铁塔基础29基1. 地脚螺栓、插入角钢及钢筋规格、数量√√√线基12. 水泥、外加剂√√√3. 砂、石√√√4. 水√5. 混凝土强度√√√√6. 底板断面尺寸√√√7. 基础埋深√√√8. 钢筋保护层厚度√√√注本表一式份，由施工项目部填报，监理项目部份，施工项目部存份。
工程名称：滦县-古马双回220kV线路工程编号：004工程编号质量检验项目性质质量检验机构质量验评表编号单位工程分部工程分项工程单元工程施工单位监理单位施工队项目部质量管理部门滦县-古马双回220 kV 线路工程二.基础工程1.现浇铁塔基础29基9. 混凝土表面质量√√√√线基110. 立柱断面尺寸√√√√11. 整基基础中心位移√√√√12. 整基基础扭转√√√√13. 基础根开及对角线尺寸√√√√14. 同组地脚螺栓中心对立柱中心偏移√√√√15. 基础顶面或主角钢操平印记间高差√√√√16. 回填土√√√√注本表一式份，由施工项目部填报，监理项目部份，施工项目部存份。
工程名称：滦县-古马双回220kV线路工程编号：005工程编号质量检验项目性质质量检验机构质量验评表编号单位工程分部工程分项工程单元工程施工单位监理单位施工队项目部质量管理部门滦县-古马双回220 kV 线路工程三.杆塔工程自立式铁塔组立29基1.部件规格.数量√√√√线塔12.节点间主材弯曲√√√√3.转角.终端塔向受力反方向侧倾斜√√√√4.直线塔结构倾斜√√√√5.螺栓与构件面接触及出扣情况√√√√6.螺栓防松√√√√7.螺栓防盗√√√√8.脚钉√√√√9.螺栓紧固√√√√10.螺栓穿向√√√√11. 构件接触面贴合率√√√√12.保护帽√√√√注本表一式份，由施工项目部填报，监理项目部份，施工项目部存份。
工程名称：滦县-古马双回220kV线路工程编号：006工程编号质量检验项目性质质量检验机构质量验评表编号单位工程分部工程分项工程单元工程施工单位监理单位施工队项目部质量管理部门滦县-古马双回220 kV 线路工程四.架线工程1.导线、避雷线及OPGW展放2放线段1.导线、避雷线及OPGW规格√√√√线线1线线6线线7线线82.因施工损伤补修处理√√√√3.因施工损伤接续处理√√√√4.同一档内接续管与补修管(预绞丝数量√√√√5.各压接管与线夹、间隔棒最小间距√√√√6.导线、避雷线及OPGW外观质量√√√√注本表一式份，由施工项目部填报，监理项目部份，施工项目部存份。
工程名称：滦县-古马双回220kV线路工程编号：007工程编号质量检验项目性质质量检验机构质量验评表编号单位工程分部工程分项工程单元工程施工单位监理单位施工队项目部质量管理部门滦县-古马双回220 kV 线路工程四.架线工程2.导线、避雷线连接管72个数1.压接管规格、型号√√√√线线2线线32.耐张、直线压接管试验强度√√√√3.压接后尺寸√√√√4.压接管表面质量√√√√5.压接后弯曲√√√√注本表一式份，由施工项目部填报，监理项目部份，施工项目部存份。
工程名称：滦县-古马双回220kV线路工程编号：008工程编号质量检验项目性质质量检验机构质量验评表编号单位工程分部工程分项工程单元工程施工单位监理单位施工队项目部质量管理部门滦县-古马双回220 kV 线路工程四.架线工程3.导线、避雷线及OPGW紧线7耐张段1.相位排列√√√√线线4线线102.对交叉跨越物及对地距离√√√√3.耐张连接金具绝缘子规格.数量√√√√4. 导线、避雷线及OPGW弧垂（紧线当时）√√√√5. 导线相间、避雷线两线间弧垂偏差√√√√6.同相子导线间弧垂偏差√√√7. 导线、避雷线及OPGW弧垂√√√√注本表一式份，由施工项目部填报，监理项目部份，施工项目部存份。
工程名称：滦县-古马双回220kV线路工程编号：009工程编号质量检验项目性质质量检验机构质量验评表编号单位工程分部工程分项工程单元工程施工单位监理单位施工队项目部质量管理部门滦县-古马双回220 kV 线路工程四.架线工程4.导线、避雷线及OPGW附件安装7耐张段1.金具及间隔棒规格.数量√√√√线线52.跳线及带电导体对铁塔电气间隙√√√√3.跳线联板√√√√4.开口销及弹簧销√√√√5.绝缘子规格.数量√√√√6.跳线制作√√√√7.悬垂绝缘子串倾斜√√√√8.防震锤及阻尼线安装距离√√√√注本表一式份，由施工项目部填报，监理项目部份，施工项目部存份。
工程名称：滦县-古马双回220kV线路工程编号：010工程编号质量检验项目性质质量检验机构质量验评表编号单位工程分部工程分项工程单元工程施工单位监理单位施工队项目部质量管理部门滦县-古马双回220 kV 线路工程四.架线工程4.导线、避雷线及OPGW附件安装7耐张段9.OPGW接线盒及引线安装线线510.铝包带缠绕√√√√11.绝缘避雷线放电间隙√√√√12.间隔棒安装位置√√√√13.屏蔽环.均压环绝缘间隙√√√√14.瓷瓶开口销子.螺栓及弹簧销穿入方向√√√√注本表一式份，由施工项目部填报，监理项目部份，施工项目部存份。
工程名称：滦县-古马双回220kV线路工程编号：011工程编号质量检验项目性质质量检验机构质量验评表编号单位工程分部工程分项工程单元工程施工单位监理单位施工队项目部质量管理部门滦县-古马双回220 kV 线路工程五.接地工程1.接地装置29基1.接地体规格.数量√√√√线地1线地22.接地电阻值√√√√3.接地体连接√√√√4.接地体防腐√√√√5.接地体敷设√√√6.接地体埋深及埋设√√√7.回填土√√√√8.接地引下线安装√√√√注本表一式份，由施工项目部填报，监理项目部份，施工项目部存份。
工程名称：滦县-古马双回220kV线路工程编号：012工程编号质量检验项目性质质量检验机构质量验评表编号单位工程分部工程分项工程单元工程施工单位监理单位施工队项目部质量管理部门滦县-古马双回220 kV 线路工程六、线路防护设施线路防护设施29基、处1.基础护坡或防洪堤√√√√线防12 .线路防护标志（回路标志.相位标志.警示牌）√√√√3.排水沟、挡土墙√√√√注本表一式份，由施工项目部填报，监理项目部份，施工项目部存份。
