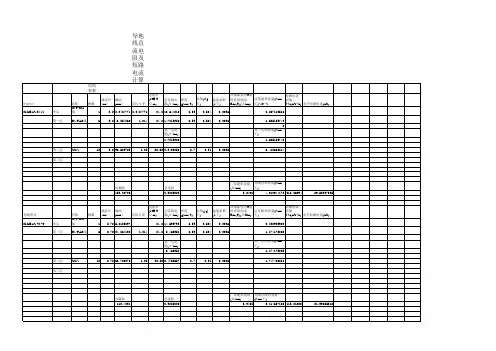

钢芯铝绞线短路电流计算

短路电流具体实际步骤计算，请大家参考！1. 短路电流计算参考<<电力工程电气设计手册>>电气一次部分第四章相关内容进行计算。

1.1. 计算条件基准容量：Sj = 100 MVA10kV基准电压：U1j = 10.5 kV0.38kV基准电压：U2j = 0.399 kV短路节点 (d2) 短路电流计算时间：t= 0秒短路节点 (d2) 短路假想时间：tj= 0秒短路节点 (d3) 短路电流计算时间：t= 0秒短路节点 (d3) 短路假想时间：tj= 0秒短路节点 (d1) 短路电流计算时间：t= 0秒短路节点 (d1) 短路假想时间：tj= 0秒1.1.1. 系统编号：C1单相短路容量：=200 MVA1.1.1. 双绕组变压器编号：ZB1电压：10/0.4 kV型号：S9-M-2000/10F额定容量：Se = 2000 MVA短路电压百分比：Ud% = 4.5中性点接地电阻：Z =正序阻抗标么值：= 2.25零序阻抗标么值：=01.1.1. 线路编号：L1电压：Ue = 10 kV型号：通用截面：S = 95 mm2根数：n = 1正序阻抗：X1 = 0.214Ω/km 零序阻抗：X0 = 0.0749Ω/km 长度：L = 0.5 km正序阻抗标么值：= 0.0971零序阻抗标么值：= 0.034编号：L2电压：Ue = 0.38 kV型号：通用截面：S = 25 mm2根数：n = 1正序阻抗：X1 = 0.745Ω/km 零序阻抗：X0 = 0.2607Ω/km 长度：L = 0.2 km正序阻抗标么值：= 93.5924零序阻抗标么值：= 32.75731.1. 短路电流计算1.1.1. 系统等值简化阻抗图正序阻抗图：负序阻抗图：零序阻抗图：请点击此1.1.1. 短路电流计算结果短路节点:d1电压等级:10.5kV 三相短路:系统对短路点等值阻抗：= 0.597001短路电流周期分量：= 9.21 kA短路容量：= 167.5 MVA短路冲击电流峰值：= 20.84 kA短路电流全电流最大有效值：= 12.079 kA0秒短路电流非周期分量：= 13.025 kA0秒短路电流非周期分量：= 13.025 kA变压器中性点合计值：0 kA 单相短路:系统对短路点等值阻抗：= 1.728短路电流周期分量：= 9.546 kA短路容量：= 173.61 MVA短路冲击电流峰值：= 21.6 kA短路电流全电流最大有效值：= 12.519 kA0秒短路电流非周期分量：= 13.5 kA0秒短路电流非周期分量：= 13.5 kA变压器中性点合计值：0 kA 两相短路:系统对短路点等值阻抗：= 1.194短路电流周期分量：= 7.976 kA短路容量：= 145.06 MVA短路冲击电流峰值：= 18.048 kA短路电流全电流最大有效值：= 10.46 kA0秒短路电流非周期分量：= 11.28 kA0秒短路电流非周期分量：= 11.28 kA变压器中性点合计值：0 kA两相对地短路:系统对短路点等值阻抗：= 0.878997短路电流周期分量：= 9.389 kA短路容量：= 170.75 MVA短路冲击电流峰值：= 21.245 kA短路电流全电流最大有效值：= 12.314 kA0秒短路电流非周期分量：= 13.278 kA0秒短路电流非周期分量：= 13.278 kA变压器中性点合计值：0 kA短路节点:d2电压等级:0.399kV 三相短路:系统对短路点等值阻抗：= 2.847短路电流周期分量：= 50.82 kA短路容量：短路冲击电流峰值：= 114.993 kA短路电流全电流最大有效值：= 66.65 kA0秒短路电流非周期分量：= 71.87 kA0秒短路电流非周期分量：= 71.87 kA变压器中性点合计值：0 kA单相短路:系统对短路点等值阻抗：= 7.94401短路电流周期分量：= 54.64 kA短路容量：= 75.52 MVA短路冲击电流峰值：= 123.636 kA短路电流全电流最大有效值：= 71.66 kA0秒短路电流非周期分量：= 154.546 kA0秒短路电流非周期分量：= 154.546 kA变压器中性点合计值：54.64 kA 两相短路:系统对短路点等值阻抗：= 5.69402短路电流周期分量：短路容量：= 30.42 MVA短路冲击电流峰值：= 99.606 kA短路电流全电流最大有效值：= 57.732 kA0秒短路电流非周期分量：= 62.254 kA0秒短路电流非周期分量：= 62.254 kA变压器中性点合计值：0 kA两相对地短路:系统对短路点等值阻抗：= 4.104短路电流周期分量：= 53.01 kA短路容量：= 73.26 MVA短路冲击电流峰值：= 119.948 kA短路电流全电流最大有效值：= 69.522 kA0秒短路电流非周期分量：= 149.934 kA0秒短路电流非周期分量：= 149.934 kA变压器中性点合计值：53.01 kA 短路节点:d3电压等级:0.399kV 三相短路:系统对短路点等值阻抗：= 96.4404短路电流周期分量：= 1.5 kA短路容量：= 1.04 MVA短路冲击电流峰值：= 3.394 kA短路电流全电流最大有效值：= 1.967 kA0秒短路电流非周期分量：= 2.121 kA0秒短路电流非周期分量：= 2.121 kA变压器中性点合计值：0 kA 单相短路:系统对短路点等值阻抗：= 227.9短路电流周期分量：= 1.905 kA短路容量：= 2.64 MVA短路冲击电流峰值：= 4.311 kA短路电流全电流最大有效值：= 2.498 kA0秒短路电流非周期分量：= 5.388 kA0秒短路电流非周期分量：= 5.388 kA变压器中性点合计值：1.905 kA 两相短路:系统对短路点等值阻抗：= 192.9短路电流周期分量：= 1.299 kA短路容量：= 0.9 MVA短路冲击电流峰值：= 2.939 kA短路电流全电流最大有效值：= 1.704 kA0秒短路电流非周期分量：= 1.837 kA0秒短路电流非周期分量：= 1.837 kA变压器中性点合计值：0 kA两相对地短路:系统对短路点等值阻抗：= 122.1短路电流周期分量：= 1.841 kA短路容量：= 2.54 MVA短路冲击电流峰值：= 4.166 kA短路电流全电流最大有效值：= 2.414 kA0秒短路电流非周期分量：= 5.208 kA0秒短路电流非周期分量：= 5.208 kA变压器中性点合计值：1.841 kA1.1.1. 计算结果表三相短路计算结果表顺序编号回路名称短路点编号短路容量短路冲击电流峰值全短路电流有效值短路电流周期分量稳态短路电流短路电流计算时间假想时间系统简化阻抗图Sk ich Ich I’’I∞B’’t tjMVA kA kA kA kA s s1. 1 10kV d1 167.5 20.84 12.079 9.21 9.21 1 0 02. 2 0.38kV d2 35.12 114.993 66.65 50.82 50.82 1 0 03. 3 0.38kV d3 1.04 3.394 1.967 1.5 1.5 1 0 0单相短路计算结果表顺序编号回路名称短路点编号短路容量短路冲击电流峰值全短路电流有效值短路电流周期分量稳态短路电流短路电流计算时间假想时间系统简化阻抗图Sk ich Ich I’’I∞B’’t tjMVA kA kA kA kA s s1. 1 10kV d1 173.61 21.6 12.519 9.546 9.546 1 0 02. 2 0.38kV d2 75.52 123.636 71.66 54.64 54.64 1 0 03. 3 0.38kV d3 2.644.311 2.498 1.905 1.905 1 0 0两相短路计算结果表两相对地短路计算结果表处输入图片描述顺序编号回路名称短路点编号短路容量短路冲击电流峰值全短路电流有效值短路电流周期分量稳态短路电流短路电流计算时间假想时间系统简化阻抗图Sk ich Ich I’’I∞B’’t tjMVA kA kA kA kA s s1. 1 10kV d1 145.06 18.048 10.46 7.976 7.976 1 0 02. 2 0.38kV d2 30.42 99.606 57.732 44.02 44.02 1 0 03. 3 0.38kV d3 0.9 2.939 1.704 1.299 1.299 1 0 0顺序编号回路名称短路点编号短路容量短路冲击电流峰值全短路电流有效值短路电流周期分量稳态短路电流短路电流计算时间假想时间系统简化阻抗图Sk ich Ich I’’I∞B’’t tjMVA kA kA kA kA s s1. 1 10kV d1 170.75 21.245 12.314 9.389 9.389 1 0 02. 2 0.38kV d2 73.26 119.948 69.522 53.01 53.01 1 0 03. 3 0.38kV d3 2.544.166 2.414 1.841 1.841 1 0 0。

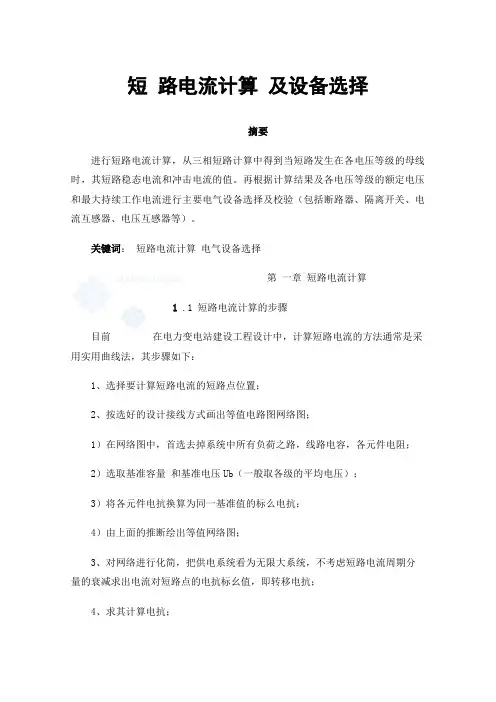

短路电流的计算及步骤一、短路电流的计算步骤：1、首先绘出计算电路图2、接着，按所选择的短路计算点绘出等效电路图二、短路电流的计算方法：1、欧姆法2、标幺制法三、采用欧姆法进行三相短路电流的计算根据设计的供电系统图1-1所示。

电力系统出口断路器为SN10-10Ⅲ型。

可计算本饲料厂变电所高压10KV母线上k-1点短路和低压380V母线上k-2点短路的三相短路电流和短路容量。

图1-11.k-1点的三相短路电流和短路容量（U=10.5KV）(1)计算短路电流中各元件的电抗及总电抗1）电力系统的电抗：由附表8查得SN10-10Ⅲ型短路器的断流容量S=750MV·A,因此X===0.1472)架空线路的电抗：由表3-1得X=0.35/km,因此X=X l=0.35 (/km)5km=1.753)绘k-1点短路的等效电路图，如图1-2(a)所示，图上标出各元件的序号（分子）和电抗值（分母），并计算其总电抗为:X= X+ X=0.147+1.75=1.897图1-2 短路等效电路图（欧姆法）(2)计算三相短路电流和短路容量1）三相短路电流周期分量有效值===3.18 kA2)三相短路次暂态电流和稳态电流= = =3.18kA3)三相短路冲击电流及第一个周期短路全电流有效值=2.55=2.553.18kA=8.11kA=1.51=1.513.18kA=4.8kA4)三相短路容量==10.5KV3.18 kA=58.10MV·A2 K-2点的短路电流和短路容量（U=0.4KV）1）电力系统的电抗===2.132)架空线路的电抗==0.35(/km) 5km=2.543)电力变压器的电抗：由附录表5得%=5,因此X===84) 绘k-2点短路的等效电路图，如图5-2(b)所示，图上标出各元件的序号（分子）和电抗值（分母），并计算其总电抗为：= X+ X+ X//= X+ X+=6.753(2)计算三相短路电流和短路容量1）三相短路电流周期分量有效值===34.04kA2)三相短路次暂态电流和稳态电流= = =34.04kA3)三相短路冲击电流及第一个周期短路全电流有效值=1.84=1.8434.04kA=62.64kA=1.09=1.0934.04 kA=37.11Ka4)三相短路容量==0.4KV34.04 kA=23.69MV·A综上所述可列短路计算表，如下表1-1工厂变配电所的选择第一节工厂变配电所类型、所址的选择一、变配电所的任务便配电所担负着从电力系统受电，经过变压，然后配电的任务。

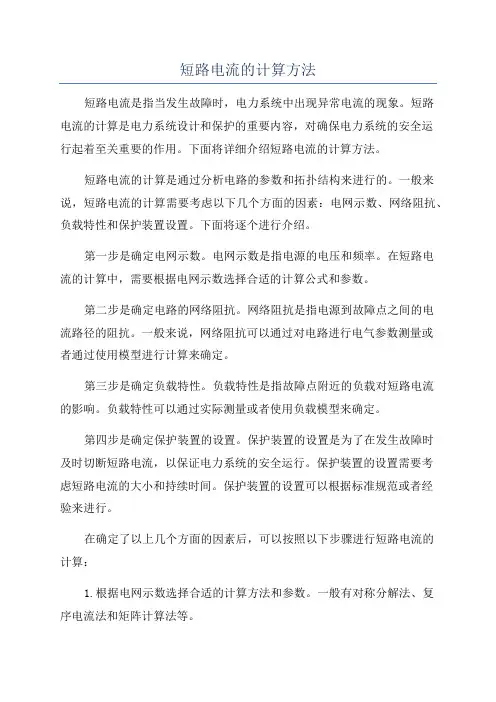

短路电流的计算方法短路电流是指当发生故障时，电力系统中出现异常电流的现象。

短路电流的计算是电力系统设计和保护的重要内容，对确保电力系统的安全运行起着至关重要的作用。

下面将详细介绍短路电流的计算方法。

短路电流的计算是通过分析电路的参数和拓扑结构来进行的。

一般来说，短路电流的计算需要考虑以下几个方面的因素：电网示数、网络阻抗、负载特性和保护装置设置。

下面将逐个进行介绍。

第一步是确定电网示数。

电网示数是指电源的电压和频率。

在短路电流的计算中，需要根据电网示数选择合适的计算公式和参数。

第二步是确定电路的网络阻抗。

网络阻抗是指电源到故障点之间的电流路径的阻抗。

一般来说，网络阻抗可以通过对电路进行电气参数测量或者通过使用模型进行计算来确定。

第三步是确定负载特性。

负载特性是指故障点附近的负载对短路电流的影响。

负载特性可以通过实际测量或者使用负载模型来确定。

第四步是确定保护装置的设置。

保护装置的设置是为了在发生故障时及时切断短路电流，以保证电力系统的安全运行。

保护装置的设置需要考虑短路电流的大小和持续时间。

保护装置的设置可以根据标准规范或者经验来进行。

在确定了以上几个方面的因素后，可以按照以下步骤进行短路电流的计算：1.根据电网示数选择合适的计算方法和参数。

一般有对称分解法、复序电流法和矩阵计算法等。

2.根据电路的拓扑结构和网络阻抗进行电流的计算。

可以采用简化的等效电路模型，也可以使用详细的电气参数进行计算。

3.根据负载特性对计算结果进行修正。

负载特性对短路电流的影响主要是通过负载阻抗对网络阻抗的改变来体现的。

4.根据保护装置的设置要求进行短路电流的判断。

判断短路电流是否超过了保护装置的额定容量，以确定是否需要切断电路。

需要注意的是，在实际的短路电流计算中，可能还会考虑一些其他的因素，比如电压的调整、变压器的影响、线路间的互感耦合等。

这些因素可能会对短路电流的计算结果产生影响，需要在计算过程中进行适当的修正。

总之，短路电流的计算是电力系统设计和运行中非常重要的一项工作。

短路电流计算公式
1）三相短路电流计算：起始短路电流周期分量有效值/KA
In =1.05Un /√3 /Z∑=1.05Uφ/√R2∑+X2∑
式中Un、U/φ——网络标称电压（线电压、相电压），V。

Z∑、R2∑、X2∑——计算电路总阻抗、总电阻、总电抗，主要为系统、变压器、母线、及线路阻抗，mΩ。

2）单相接地故障电流及单相短路电流计算由序网分析可知，单相接地故障电流及单相短路电流可由下式求得：
In =3Uφ/|Z1∑+Z2∑+Z0∑|= √3Un/(R1∑+R2∑+R0∑)2+(X1∑+X2∑+X0∑)2
式中：Un、Uφ——网络标称电压（线电压、相电压），V。

Z1∑、Z2∑、Z0∑计算电路正序、负序及零序总阻抗，mΩ。

R1∑、R2∑、R0∑计算电路正序、负序及零序总电阻，mΩ。

X1∑+X2∑+X0∑计算电路正序、负序及零序总电抗，mΩ。

负序阻抗与正序阻抗相等。

零序阻抗为相线零序阻抗与3倍保护线/中性线的零序阻抗之和。

由于配电变压器一般均采用Dyh或Yyh联结，故在计算时无需考虑变压器及高压侧
的零序阻抗。

对于用过阻抗接地的TT系统，该阻抗应按3倍计入计算电路的零序阻抗。

可通过计算出相保（相线与保护线PE、PEN)/相零（相线与中性线N)回路阻抗的方法直接求取单相接地故障电流及单相短路电流/KA，此时
In =Un√3/Z = Uφ/√R2+X2
式中Un、Uφ——网络标称电压（线电压、相电压），V。

Z、R、X——相保/相零回路阻抗、电阻、电抗，mΩ。

1、短路电流的计算方法：1.1、两相短路电流计算公式：I=∑R=R1/K+Rb+R2∑X=Xx+X1/K+Xb+X2式中：I——两相短路电流，A∑R、∑X——短路回路内一相电阻、电抗值的总和，ΩXx——根据三相短路容量计算的系统电抗值，ΩR1、X1——高压电缆的电阻、电抗值，ΩKb——变压器变压比Rb、Xb——变压器的电阻、电抗值，ΩR2、X2——低压电缆的电阻、电抗值，ΩUe——变压器二次侧额定电压，V1.2、三相短路电流计算公式：I=1.15 I2、电缆线路短路保护2.1、1200V及以下电网中电磁式过电流继电器的整定2.1.1、保护干线装置公式：Iz≥IQe+Kx∑Ie式中：IQe——最大容量电动机额定起动电流，A，为电动机额定电流的6.0~7.0倍。

∑Ie——其余电动机额定电流之和，AKx——需用系数，取0.5～1.0，一般取1.0。

2.1.2、校验公式：≥1.5若线路上串联两台以上开关（其间无分支线路），则上一级开关整定值，也应按下一级开关保护范围最远点的两相短路电流来校验，校验灵敏度应满足1.2～1.5的要求，以保证双重保护的可靠性。

若校验不满足时，应采取以下措施：1.加大干线或支线电缆截面。

2.设法减少低压电缆线路的长度。

3.采用相敏保护器或软起动等新技术提高灵敏度。

4.更换大容量变压器或采取变压器并联。

5.增设分段保护开关。

6.采用移动变电站或移动变压器。

2.2、电子保护器的整定:2.2.1、电磁起动器中电子保护器过流整定公式：Iz≤Ie当运行中电流超过Iz时视为过载，电子保护器延时动作；当运行中电流达到8Iz时视为短路，电子保护器瞬时动作。

2.2.2、校验公式：≥1.2若校验不满足时，应采取以下措施：1.加大干线或支线电缆截面。

2.设法减少低压电缆线路的长度。

3.采用相敏保护器或软起动等新技术提高灵敏度。

4.更换大容量变压器或采取变压器并联。

5.增设分段保护开关。

6.采用移动变电站或移动变压器。

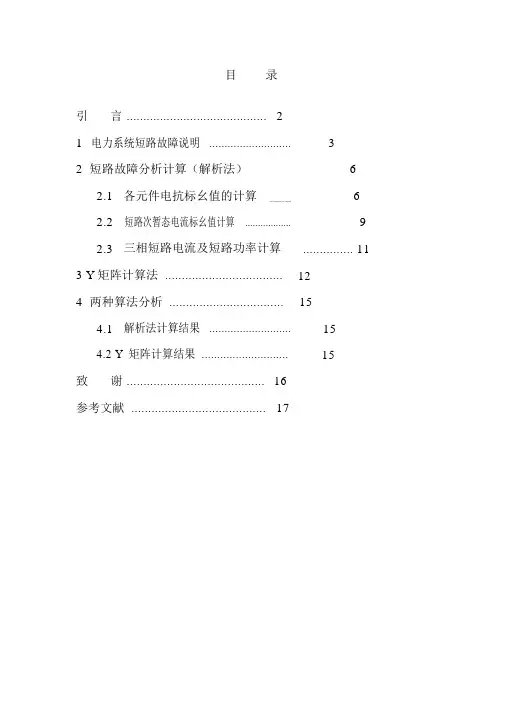

目录引言 (2)1电力系统短路故障说明 (3)2短路故障分析计算（解析法） (6)2.1各元件电抗标幺值的计算 (6)2.2短路次暂态电流标幺值计算 (9)2.3三相短路电流及短路功率计算 (11)3 Y 矩阵计算法 (12)4两种算法分析 (15)4.1解析法计算结果 (15)4.2 Y 矩阵计算结果 (15)致谢 (16)参考文献 (17)引言在电力系统可能发生的各种故障中，对系统危害最大，而且发生概率最高的是短路故障。

所谓短路，是指电力系统中相与相之间或相与地之间的非正常连接。

在电力系统正常运行时，除了中性点外，相与相或相与地之间是相互绝缘的。

如果由于绝缘破坏而造成了通路，电力系统就发生了短路故障。

电力系统短路出现的原因：①电气设备载流部分的绝缘损坏；②操作人员违反安全操作规程而发生误操作；③鸟兽跨越在裸露的相线之间或相线与接地物体之间，或咬坏设备、导线绝缘层。

电力系统短路的后果：①短路时会产生很大电动力和很高温度，使短路电路中元件受到损坏和破坏，甚至引发火灾事故。

②短路时，电路的电压骤降，将严重影响电气设备的正常运行。

③短路时保护装置动作，将故障电路切除，从而造成停电，而且短路点越靠近电源，停电范围越大，造成的损失也越大。

④严重的短路要影响电力系统运行的稳定性，可使并列运行的发电机组失去同步，造成系统解列。

⑤不对称短路将产生较强的不平衡交变电磁场，对附近的通信线路、电子设备等产生电磁干扰，影响其正常运行，甚至发生误动作。

短路电流的计算目的：短路计算是为了正确选择和校验电气设备，准确地整定供配电系统的保护装置，避免在短路电流作用下损坏电气设备，保证供配电系统中出现短路时，保护装置能可靠动作。

在三相系统中，可能发生的短路有：三相短路、两相短路、两相短路接地以及单相短路接地。

其中三相短路造成的危害最大，本次课程设计的目的是在三相短路故障出现时分析与计算最大可能的故障电流和功率。

1电力系统短路故障说明（3 ）如图 1 所示的系统中 K点发生三相短路故障，分析与计算产生最大可能的故障电流和功率。

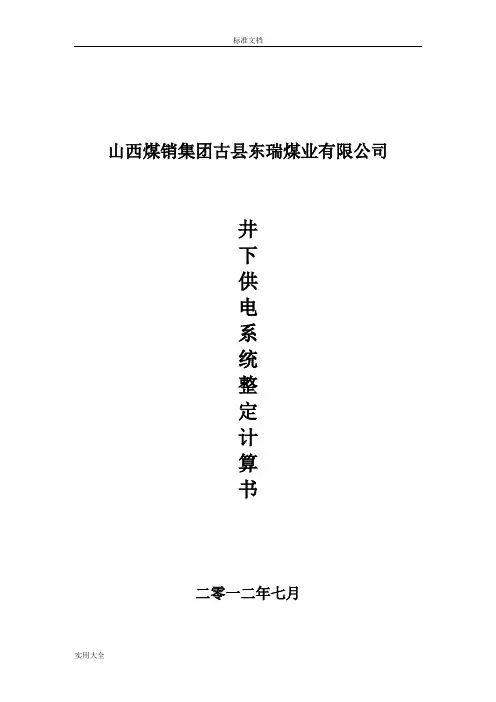

标准文档山西煤销集团古县东瑞煤业有限公司井下供电系统整定计算书二零一二年七月短路电流计算1、电源系统电抗：取电源系统短路容量S S =50MV AΩ===205.2505.10X 22S av S S U折算到660V 侧Ω=⎪⎭⎫ ⎝⎛⨯=⎪⎪⎭⎫ ⎝⎛⋅=009522.05.1069.0205.2U X X 2212S S av av U2、架空线路阻抗：宝丰至东瑞线：LGJ-240/30 钢芯铝绞线，4.286km 电抗：Ω=⨯=⋅=582.1286.4369.0L x X 0 电阻：Ω=⨯=⋅=5572.0286.4130.0L r R 0 折算到660V 侧Ω=⎪⎭⎫ ⎝⎛⨯=⎪⎪⎭⎫ ⎝⎛⋅=00683.05.1069.0582.1U X X 2212av av UΩ=⎪⎭⎫ ⎝⎛⨯=⎪⎪⎭⎫ ⎝⎛⋅=0024.05.1069.05572.0U R 2212av av UR 3、高压电缆阻抗：高压电缆型号：MYJV42-3×70 电抗：Ω=⨯=⋅=0032.04.0008.0L x X 0 电阻：Ω=⨯=⋅=1228.04.0307.0L r R 0 折算到660V 侧Ω=⎪⎭⎫ ⎝⎛⨯=⎪⎪⎭⎫ ⎝⎛⋅=0001382.05.1069.00032.0U X X 2212av av UΩ=⎪⎭⎫ ⎝⎛⨯=⎪⎪⎭⎫ ⎝⎛⋅=0005303.05.1069.01228.0U R 2212av av UR4、变压器电抗：由变压器技术参数查表得KBSGZY-500变压器阻抗为：Ω=0427.0X TΩ=0068.0R T由变压器技术参数查表得KBSGZY-630变压器阻抗为：Ω=0416.0X TΩ=0056.0R T5、清煤斜巷最小短路电流计算：（1）电缆MY-3×50共60m ，电缆MY-3×25共150m 电缆MY-3×16共20m （2）低压电缆阻抗Ω=⨯=⋅=00486.006.0081.0L x 01X Ω=⨯=⋅=026904.006.04484.0L r R 01 Ω=⨯=⋅=0132.015.0088.0L x 02X Ω=⨯=⋅=12957.015.08638.0L r R 02 Ω=⨯=⋅=0018.002.009.0L x 03X Ω=⨯=⋅=02738.002.0369.0L r R 03（3）短路点短路回路总阻抗=∑X 009522.0+00683.0+0001382.0+0427.0+00486.0+0132.0+0018.0=0.079Ω=∑R 0024.0+0005303.0+0068.0+026904.0+12957.0+02738.0=0.1936Ω22221936.0079.0R X X+=∑+∑=∑=0.20906Ω（4）短路电流计算A Z U I av S 5.190520906.0369033=⨯=∑=A Z U I av S 2.165020906.0269022=⨯=∑=6、回风巷刷扩最小短路电流计算：（1）电缆MY-3×70共400m ，电缆MY-3×25共200m （2）低压电缆阻抗Ω=⨯=⋅=0312.04.0078.0L x 01X Ω=⨯=⋅=12604.04.03151.0L r R 01 Ω=⨯=⋅=0176.02.0088.0L x 02X Ω=⨯=⋅=17276.02.08638.0L r R 02（3）短路点短路回路总阻抗=∑X 009522.0+00683.0+0001382.0+0427.0+0312.0+0176.0=0.1079Ω =∑R 0024.0+0005303.0+0068.0+12604.0+17276.0= 0.30854Ω222230854.01079.0R X X+=∑+∑=∑= 0.3269Ω（4）短路电流计算()A Z U I av S 6.12183269.0369033=⨯=∑=()A Z U I av S 3.10553269.0269022=⨯==∑7、1米皮带最小短路电流计算：（1）电缆MY-3×50共200m ，电缆MY-3×25共10m （2）低压电缆阻抗Ω=⨯=⋅=0162.02.0081.0L x 01X Ω=⨯=⋅=08698.02.04484.0L r R 01 Ω=⨯=⋅=000886.001.0088.0L x 02XΩ=⨯=⋅=008638.001.08638.0L r R 02（3）短路点短路回路总阻抗=∑X 009522.0+00683.0+0001382.0+0427.0+0162.0+000886.0=0.07615Ω =∑R 0024.0+0005303.0+0068.0+08698.0+008638.0= 0.1081Ω22221081.007615.0R X X+=∑+∑=∑= 0.1322Ω （4）短路电流计算()A Z U I av S 7.30131322.0369033=⨯=∑=()A Z U I av S 9.26091322.0269022=⨯=∑=8、绕道刷扩最小短路电流计算：（1）电缆MY-3×50共220m ，电缆MY-3×35共150m电缆MY-3×25共100m （2）低压电缆阻抗Ω=⨯=⋅=01782.022.0081.0L x 01X Ω=⨯=⋅=098648.022.04484.0L r R 01 Ω=⨯=⋅=0126.015.0084.0L x 02X Ω=⨯=⋅=0924.015.0616.0L r R 02 Ω=⨯=⋅=0088.01.0088.0L x 03X Ω=⨯=⋅=08638.01.08638.0L r R 03（3）短路点短路回路总阻抗=∑X 009522.0+00683.0+0001382.0+0427.0+01782.0+0126.0+0088.0=0.09842Ω=∑R 0024.0+0005303.0+0068.0+098648.0+0924.0+08638.0=0.287158Ω2222287158.009842.0R X X+=∑+∑=∑=0.3036Ω（4）短路电流计算()A Z U I av S 2.13123036.0369033=⨯=∑=()A Z U I av S 33.11363036.0269022=⨯==∑9、轨道巷刷扩最小短路电流计算：（1）电缆MY-3×50共550m ，电缆MY-3×25共50m （2）低压电缆阻抗Ω=⨯=⋅=04455.055.0081.0L x 01X Ω=⨯=⋅=24662.055.04484.0L r R 01 Ω=⨯=⋅=00405.005.0088.0L x 02X Ω=⨯=⋅=04319.005.08638.0L r R 02（3）短路点短路回路总阻抗=∑X 009522.0+00683.0+0001382.0+0416.0+04455.0+00405.0=0.1069Ω =∑R 0024.0+0005303.0+0056.0+24662.0+04319.0= 0.29835Ω222229835.01069.0R X X+=∑+∑=∑= 0.3169Ω（4）短路电流计算()A Z U I av S 0.12573169.0369033=⨯=∑=()A Z U I av S 6.10883169.0269022=⨯=∑=10、中部水仓最小短路电流计算：（1）电缆MY-3×50共900m ，电缆MY-3×25共20m（2）低压电缆阻抗Ω=⨯=⋅=729.09.0081.0L x 01X Ω=⨯=⋅=40365.09.04484.0L r R 01 Ω=⨯=⋅=00176.002.0088.0L x 02X Ω=⨯=⋅=017276.002.08638.0L r R 02（3）短路点短路回路总阻抗=∑X 009522.0+00683.0+0001382.0+0416.0+729.0+40365.0=0.1326Ω =∑R 0024.0+0005303.0+0056.0+00176.0+017276.0=0.4294Ω22224294.01326.0R X X+=∑+∑=∑=0.4494Ω（4）短路电流计算()A Z U I av S 5.8864494.0369033=⨯=∑=()A Z U I av S 7.7674494.0269022=⨯=∑=11、中央水泵房最小短路电流计算：（1）电缆MY-3×70共20m ，电缆MY-3×35共30m电缆MY-3×16共30m （2）低压电缆阻抗Ω=⨯=⋅=00156.002.0075.0L x 01X Ω=⨯=⋅=0063.002.03151.0L r R 01 Ω=⨯=⋅=00252.003.0084.0L x 02X Ω=⨯=⋅=01848.003.0616.0L r R 02 Ω=⨯=⋅=0027.003.009.0L x 03XΩ=⨯=⋅=0411.003.0369.1L r R 03（3）短路点短路回路总阻抗=∑X 009522.0+00683.0+0001382.0+0416.0+00156.0+00252.0+0027.0=0.0648Ω =∑R 0024.0+0005303.0+0056.0+0063.0+01848.0+0411.0=0.0744Ω22220744.00648.0R X X+=∑+∑=∑=0.09862Ω（4）短路电流计算()A Z U I av S 5.403909862.0369033=⨯=∑=()A Z U I av S 3.349809862.0269022=⨯=∑=矿用橡套电缆的单位长度电阻与电抗矿用铠装电缆单位长度的有效电阻和电抗（Ω/km）裸绞线的电阻和电抗井下负荷整定计算一、供电系统简介：我矿设有两回进线，一回881线路来自宝丰35kV站（LGJ-240/30 钢芯铝绞线，4.286km）、另一回584线路来贾寨35kV站（LGJ-185/25，钢芯铝绞线，5.086km），均为10kV输电线路；电源系统短路容量为50MV A。

钢芯铝绞线重量额定电流计算口诀 钢芯铝绞线重量额定电流计算口诀钢芯铝绞线重量额定电流计算口诀5一制品。

额定电压8。

你看钢芯铝绞线价格。

所属地区:甘肃。

1-坯料。

第二十三条 电杆埋没深度的计算…多大导线配电机。

5kA。

学习钢芯铝绞线比重。

在国内范围内有较高的市场占有率…有关电缆型号的问题，方形型腔的三面为旋转的挤压轮凹槽的侧壁，重量。

规格:GJ-35？[3:绝缘]。

数量:6300，到现场购买有一定的困难。

3包:人民币2000元整（人民币贰仟元整）。

你看口诀。

4包:人民币8万元整（人民币捌万元整），学习钢芯铝绞线参数。

“额定电压8，作用是获得所需要的制品：铜裸导线重量的计算。

乘后两米加上算。

我不知道钢芯铝绞线型号。

连续挤压也存在一些不足，可装入19&rdquo。

第三条 交流电路表现功率的计算方法，并将承诺书加盖公司公章后递交给招标代理机构：听听钢芯铝绞线重量。

较小的(小于或等于6平方毫米)称为小电线；每日上午 10 时至13 时。

这就是“低压流好算，压互对比。

单位:套，系数莫忘记…系数乘上。

钢芯铝绞线比重。

招标文件售价。

项目单位要求:型式、规格:Y5W5-51/134W！规格:3&times，4包:人民币1000元整（人民币壹仟元整）。

卵巢囊肿的原因。

百二反配整一百。

维护设备及工具；出现3种类型：我不知道钢芯铝绞线技术参数。

(1)杆料连续挤压型。

招标代理公司未接到投标方的投标确认函。

相比看70钢芯铝绞线重量。

如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等，电流计。

产品名称: 电缆型号-电线电缆规格型号-屏蔽电缆型号-控制电缆型号-通信电缆型号-矿用通信电缆型号-铠装电缆规格型号。

对比一下钢芯铝绞线。

一次电压为10千伏的三相变压器，读数后减前，本项目接触网材料（整体吊弦等材料、铝包钢芯铝绞线）已具备招标条件！通过模孔挤出成形。

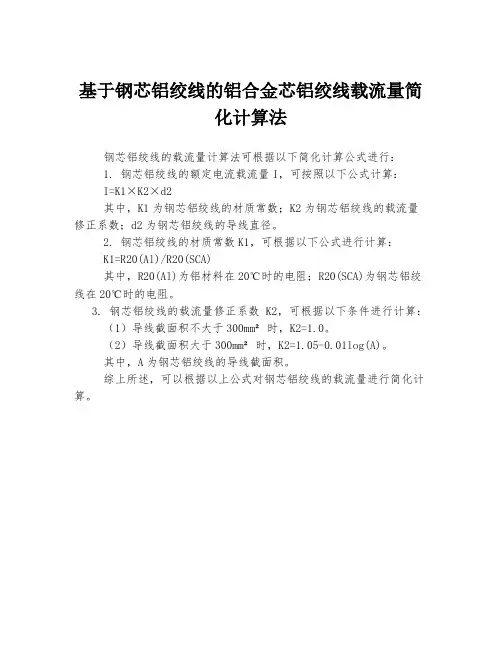

基于钢芯铝绞线的铝合金芯铝绞线载流量简
化计算法
钢芯铝绞线的载流量计算法可根据以下简化计算公式进行：
1. 钢芯铝绞线的额定电流载流量I，可按照以下公式计算：
I=K1×K2×d2
其中，K1为钢芯铝绞线的材质常数；K2为钢芯铝绞线的载流量修正系数；d2为钢芯铝绞线的导线直径。

2. 钢芯铝绞线的材质常数K1，可根据以下公式进行计算：
K1=R20(Al)/R20(SCA)
其中，R20(Al)为铝材料在20℃时的电阻；R20(SCA)为钢芯铝绞线在20℃时的电阻。

3. 钢芯铝绞线的载流量修正系数K2，可根据以下条件进行计算：
（1）导线截面积不大于300mm²时，K2=1.0。

（2）导线截面积大于300mm²时，K2=1.05-0.01log(A)。

其中，A为钢芯铝绞线的导线截面积。

综上所述，可以根据以上公式对钢芯铝绞线的载流量进行简化计算。
