钛白粉的各种性能检测方法

钛白粉遮盖力测定方法
钛白粉是一种常用的白色颜料，它的遮盖力是一项重要的性能指标。

以下是一种常用的钛白粉遮盖力测定方法：
1. 准备试样：将待测的钛白粉样品通过筛网过滤，取出筛上的样品，并将其均匀撒在一块黑色的试样板上。

确保样品的厚度均匀且没有堆积。

2. 涂布基底：在另一块黑色的试样板上，涂布一层均匀的白色调色液体。

调色液的颜色应与钛白粉样品的颜色相同。

等待调色液干燥。

3. 定位：将涂布有调色液的试样板放在待测样品上，确保两个试样板的中心完全重合。

4. 观察遮盖情况：通过肉眼观察，比较调色液表面和待测样品的颜色差异。

如果待测样品完全遮盖了调色液，即调色液完全不可见，则说明钛白粉的遮盖力较好。

5. 记录结果：根据观察结果，记录钛白粉的遮盖情况，可以使用定性描述，如“完全遮盖”、“部分遮盖”或“未遮盖”。

需要注意的是，这种方法只是一种简单的定性评估方法，无法提供精确的数值结果。

为了得到更准确的遮盖力数据，可以使用专业的测量仪器，如遮盖力计或色差仪进行定量测量。

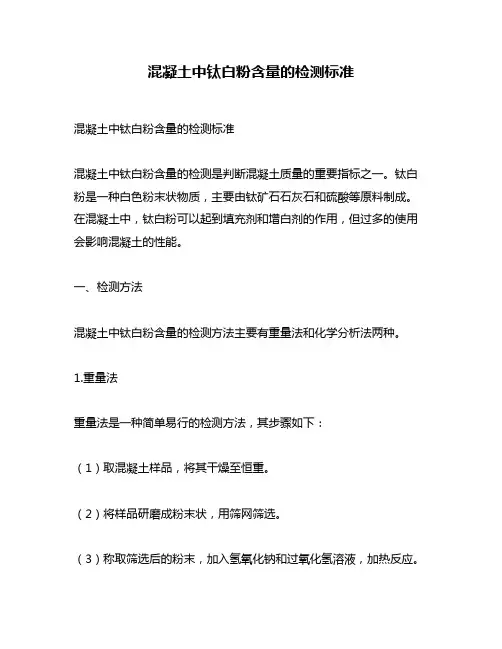

混凝土中钛白粉含量的检测标准混凝土中钛白粉含量的检测标准混凝土中钛白粉含量的检测是判断混凝土质量的重要指标之一。

钛白粉是一种白色粉末状物质，主要由钛矿石石灰石和硫酸等原料制成。

在混凝土中，钛白粉可以起到填充剂和增白剂的作用，但过多的使用会影响混凝土的性能。

一、检测方法混凝土中钛白粉含量的检测方法主要有重量法和化学分析法两种。

1.重量法重量法是一种简单易行的检测方法，其步骤如下：（1）取混凝土样品，将其干燥至恒重。

（2）将样品研磨成粉末状，用筛网筛选。

（3）称取筛选后的粉末，加入氢氧化钠和过氧化氢溶液，加热反应。

（4）将反应产物过滤，洗涤干净，干燥后称重。

（5）根据反应方程式计算出钛白粉的含量。

2.化学分析法化学分析法是一种精确度较高的检测方法，其步骤如下：（1）取混凝土样品，将其粉碎并称重。

（2）将样品加入稀盐酸中，溶解。

（3）加入高锰酸钾溶液，使其氧化。

（4）加入氢氧化钠溶液，使其沉淀。

（5）过滤，洗涤干净，干燥后称重。

（6）根据反应方程式计算出钛白粉的含量。

二、检测标准混凝土中钛白粉含量的检测标准应根据混凝土用途和规范进行制定。

下面以一般建筑混凝土为例，给出检测标准如下：1.重量法检测标准混凝土中钛白粉的含量不得超过总干材质的5%。

2.化学分析法检测标准混凝土中钛白粉的含量不得超过总干材质的3%。

三、检测注意事项在进行混凝土中钛白粉含量的检测时，需要注意以下事项：1.采样应随机，代表性好。

2.样品应充分破碎，并保证粒度均匀。

3.称取样品时应注意精度，防止误差。

4.化学试剂的纯度和质量应符合标准要求。

5.实验操作应符合安全规范，防止意外发生。

四、总结混凝土中钛白粉含量的检测是保证混凝土质量的重要手段。

在进行检测时，应根据混凝土用途和规范制定检测标准，并注意样品采样、操作规范和化学试剂质量等方面的问题。

通过科学的检测方法和标准，可以有效地保证混凝土的质量和使用效果。

钛白粉测试方法钛白粉是一种常用的白色颜料，广泛应用于油漆、塑料、纸张、橡胶等工业中。

而要确定钛白粉的质量和纯度，则需要进行相关的测试方法。

本文将介绍几种常用的钛白粉测试方法。

一、外观检查法外观检查法是最简单也是最直观的一种测试方法。

通过观察钛白粉的外观，可以初步判断其质量好坏。

合格的钛白粉应呈现出均匀细腻的白色粉末，无明显的杂质或颜色变异。

二、粒度分析法粒度分析法是用来测试钛白粉颗粒大小分布的一种方法。

通常采用激光粒度仪进行测试。

将钛白粉样品悬浮在液体中，通过激光的散射来测量颗粒的大小。

合格的钛白粉应具有均匀的颗粒大小分布，且符合工业标准要求。

三、比表面积测定法比表面积测定法是用来测试钛白粉比表面积的一种方法。

常用的测试仪器是比表面积测定仪。

该方法通过气体吸附法测量单位质量钛白粉的比表面积。

比表面积越大，代表钛白粉的分散性越好，质量越稳定。

四、白度测定法白度测定法是用来测试钛白粉的白度的一种方法。

常用的测试仪器是白度计。

该方法通过测量钛白粉样品对光的反射率来确定其白度。

合格的钛白粉应具有较高的白度值。

五、化学成分分析法化学成分分析法是用来测试钛白粉中化学成分含量的一种方法。

常用的测试仪器是X射线荧光光谱仪。

该方法通过测量钛白粉样品中的元素含量来确定其化学成分。

合格的钛白粉应符合工业标准的要求。

六、耐候性测试法耐候性测试法是用来测试钛白粉耐候性能的一种方法。

常用的测试方法是暴露试验。

将钛白粉样品暴露在自然环境中，通过观察其是否发生变色、脱落等现象来判断其耐候性能。

合格的钛白粉应具有较好的耐候性能，能够长期保持其白色。

钛白粉测试方法包括外观检查法、粒度分析法、比表面积测定法、白度测定法、化学成分分析法和耐候性测试法等。

通过这些测试方法，可以全面评估钛白粉的质量和性能，确保其在工业应用中的稳定性和可靠性。

在进行测试时，需严格按照相关标准和方法进行操作，以确保测试结果的准确性和可靠性。

X射线衍射法测定钛白粉中金红石型和锐钛型的物相含量摘要提出了X射线衍射法测定钛白粉中的金红石型和锐钛型的物相含量的新方法，此方法与美国国家标准方法相比较，提高了金红石型和锐钛型的物相含量测量的精度、准确度及分析速度，用丹东通达仪器有限公司生产的新型TD-3000 X射线衍射仪及此新方法测试了我国某钛白粉厂的样品，测试结果非常准确。

前言钛白是化学工业，轻工业的重要原料，由于钛白具有折光指数高、着色力强、光泽好、分散性强、稳定性好等性能，所以广泛用于油漆、造纸、塑料、橡胶、化学纤维等工业中，TiO2也是电焊条涂层、瓷器玻璃工业的优良原料。

TiO2存在三种同素异构体，即金红石型、锐钛型和板钛型。

它们的元素组成相同，都是Ti O2，但是它们的晶体结构完全不同。

金红石型属于四方晶系，点阵常数a=4.5933埃，c=2.9592埃，轴比C=0.6442。

锐钛型亦属于四方晶系，点阵常数a=3.7852埃，c=9.5139埃，轴比C=2.5134。

板钛型亦属于正交晶系，点阵常数a=5.4558埃，b=9.1819埃，c=25.1429埃。

锐钛型只是在低温下稳定，当温度达到610度时开始缓慢转化为金红石型。

金红石型Ti O2是一种非常稳定的化合物。

仅在非常高的温度下才能发生分解。

只有在低温、TiO2含有大量水分时，第三相—板钛型才能稳定存在。

钛白工业中，经常存在的是前两种同素异构体，即金红石型和锐钛型，根据用户要求，有的钛白产品为锐钛型，有的是金红石型。

金红石型产品中不希望含有锐钛型，其转换率希望在98%以上，同样，锐钛型产品中也不希望含有较多的金红石型，锐钛型和金红石型具有相同的化学组成（Ti O2），目前尚未发现一种化学溶剂可以将锐钛型和金红石型定量的分离开。

因此，不可能用化学分析的方法测定上述两种物相。

以前曾根据锐钛型和金红石型的介电常数的差异（80与46）建立校准曲线来测量，或根据波长反射率的差异来测量，但是这些都是误差大的经验方法。

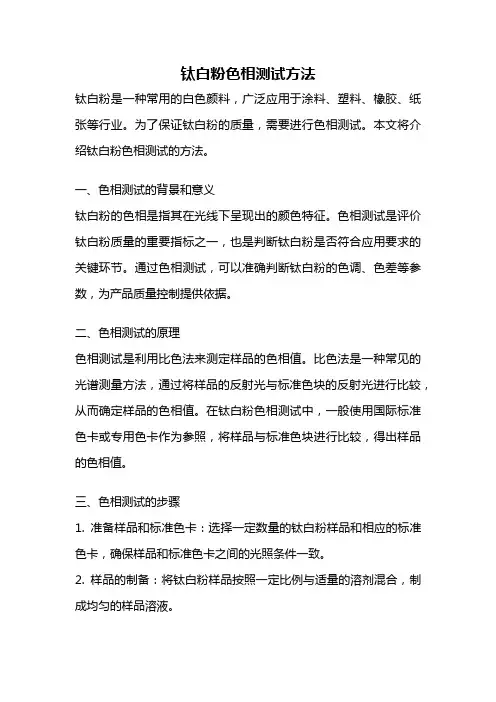

钛白粉色相测试方法钛白粉是一种常用的白色颜料，广泛应用于涂料、塑料、橡胶、纸张等行业。

为了保证钛白粉的质量，需要进行色相测试。

本文将介绍钛白粉色相测试的方法。

一、色相测试的背景和意义钛白粉的色相是指其在光线下呈现出的颜色特征。

色相测试是评价钛白粉质量的重要指标之一，也是判断钛白粉是否符合应用要求的关键环节。

通过色相测试，可以准确判断钛白粉的色调、色差等参数，为产品质量控制提供依据。

二、色相测试的原理色相测试是利用比色法来测定样品的色相值。

比色法是一种常见的光谱测量方法，通过将样品的反射光与标准色块的反射光进行比较，从而确定样品的色相值。

在钛白粉色相测试中，一般使用国际标准色卡或专用色卡作为参照，将样品与标准色块进行比较，得出样品的色相值。

三、色相测试的步骤1. 准备样品和标准色卡：选择一定数量的钛白粉样品和相应的标准色卡，确保样品和标准色卡之间的光照条件一致。

2. 样品的制备：将钛白粉样品按照一定比例与适量的溶剂混合，制成均匀的样品溶液。

3. 测量样品的反射光谱：使用光谱仪等设备，测量样品溶液的反射光谱曲线。

4. 比较样品与标准色卡：将样品溶液的反射光谱曲线与标准色卡的反射光谱曲线进行比较，找出最接近的标准色块。

5. 记录色相值：根据比较结果，确定样品的色相值，并记录下来。

四、色相测试的注意事项1. 样品的制备要均匀稳定，确保测量的准确性和可靠性。

2. 测量过程中要注意光照条件的一致性，避免光线强度和色温的变化对结果的影响。

3. 测量数据要进行多次重复测量，并取平均值，以提高测试结果的精确度。

4. 注意保持测量仪器的清洁和校准状态，以确保测量结果的准确性。

五、色相测试的结果分析通过色相测试，可以得出钛白粉样品的色相值。

色相值的大小代表了样品与标准色卡之间的差异程度。

如果色相值接近于0，说明样品与标准色卡非常接近，证明钛白粉的色相优秀；如果色相值较大，说明样品与标准色卡存在较大的差异，需要进一步调整生产工艺或选择合适的钛白粉产品。

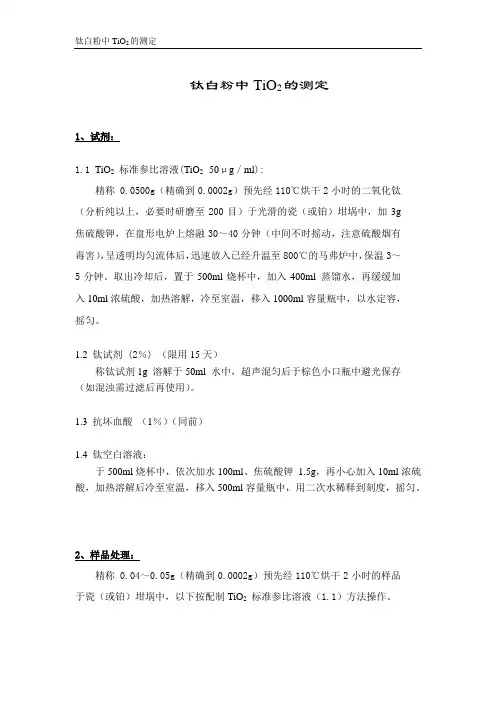

钛白粉中TiO2的测定1、试剂：1.1 TiO2标准参比溶液(TiO2 50μg／ml):精称 0.0500g（精确到0.0002g）预先经110℃烘干2小时的二氧化钛（分析纯以上，必要时研磨至200目）于光滑的瓷（或铂）坩埚中，加3g焦硫酸钾，在盘形电炉上熔融30～40分钟（中间不时摇动，注意硫酸烟有毒害），呈透明均匀流体后，迅速放入已经升温至800℃的马弗炉中，保温3～5分钟。

取出冷却后，置于500ml烧杯中，加入400ml蒸馏水，再缓缓加入10ml浓硫酸，加热溶解，冷至室温，移入1000ml容量瓶中，以水定容，摇匀。

1.2钛试剂 (2％) （限用15天）称钛试剂1g 溶解于50ml水中，超声混匀后于棕色小口瓶中避光保存（如混浊需过滤后再使用）。

1.3 抗坏血酸（1％）（同前）1.4 钛空白溶液：于500ml烧杯中，依次加水100ml、焦硫酸钾 1.5g，再小心加入10ml浓硫酸，加热溶解后冷至室温，移入500ml容量瓶中，用二次水稀释到刻度，摇匀。

2、样品处理：精称 0.04～0.05g（精确到0.0002g）预先经110℃烘干2小时的样品于瓷（或铂）坩埚中，以下按配制TiO2标准参比溶液（1.1）方法操作。

3、TiO 2的测定:3.1测定:分别吸取钛空白溶液(1.4)、标准参比溶液（1.1）、样品溶液各 5ml 于50ml 容量瓶中，依次加入钛试剂（1.2） 10ml 、1％抗坏血酸（1.3） 0.5ml ，用二次水稀释到刻度，摇匀，15分钟后以空白显色液调零，测定标准显色液和样品显色液的吸光度。

吸光度可稳定2小时。

仪器设定为信道三，纠偏约20（需校正线性）。

K=2。

3.2 计算公式：TiO 2 (％)＝)0A -1(A G K05)0A -2(A C ⋅⨯⨯⋅＝)0A -1(A G K )0A -2(A 0250⋅⨯⨯式中： C ～ 参比标准溶液的浓度，50μg ／ml ；G ～ 试样重量 ，mg ；A 0 ～ 空白溶液的吸光度；A 1 ～ 混合参比标准溶液的吸光度；A 2 ～ 样品溶液的吸光度；K ～ 体积倍数。

钛白粉耐候等级钛白粉耐候等级是评估其耐候性能的重要指标，对于涂料、塑料、纸张等应用领域具有重要意义。

本文将从钛白粉耐候等级的定义、评估方法、影响因素和应用等方面进行详细阐述。

一、钛白粉耐候等级的定义钛白粉耐候等级是指钛白粉在户外暴露一定时间后，保持其原有性能的能力。

耐候等级越高，表示钛白粉在户外暴露后保持性能的能力越强。

二、钛白粉耐候等级的评估方法1.加速老化试验：通过模拟户外环境条件，如高温、高湿、紫外光等，对钛白粉进行老化处理，然后对其性能进行评估。

这种方法可以在短时间内得到结果，但与实际户外暴露条件存在一定差异。

2.自然暴露试验：将钛白粉暴露在自然环境中，定期对其性能进行检测。

这种方法可以更真实地反映钛白粉在实际环境中的耐候性能，但需要较长时间才能得到结果。

三、影响钛白粉耐候等级的因素1.化学成分：不同化学成分的钛白粉具有不同的耐候性能。

例如，金红石型钛白粉的耐候性能优于锐钛型钛白粉。

2.粒径：粒径越小的钛白粉，其比表面积越大，暴露在空气中的活性点越多，因此其耐候性能相对较差。

3.表面处理：对钛白粉进行表面处理可以改善其耐候性能。

例如，通过氧化铝处理可以增强钛白粉的耐候性。

4.储存和运输：储存和运输过程中温度、湿度等环境因素的变化也会影响钛白粉的耐候性能。

四、钛白粉耐候等级的应用1.涂料：在涂料中，钛白粉作为主要颜料，其耐候性能直接影响涂料的寿命和外观。

因此，选择具有高耐候等级的钛白粉可以提高涂料的耐候性和使用寿命。

2.塑料：在塑料制品中，钛白粉可以提高制品的透明度和色彩鲜艳度。

同时，高耐候等级的钛白粉可以保证塑料制品在户外环境中保持稳定的性能。

3.纸张：在纸张制造中，钛白粉可以提高纸张的白度和亮度。

同时，高耐候等级的钛白粉可以保证纸张在户外环境中保持较好的性能，如不易变色、不易泛黄等。

总之，了解并选择合适的钛白粉耐候等级对于提高涂料、塑料、纸张等产品的质量和寿命具有重要意义。

同时，对于生产厂家而言，提高钛白粉的耐候性能也是提高产品质量和竞争力的重要手段之一。

钛白粉检验分析报告1. 引言本文档旨在对钛白粉的质量进行检验和分析。

钛白粉是广泛应用于塑料、涂料、油墨和纸张等行业的重要原材料，因其优异的白度和遮盖力而备受青睐。

为了确保钛白粉的质量符合行业标准和客户需求，本次检验将对钛白粉的外观、化学成分、物理性质和颗粒大小进行全面评估。

2. 实验方法2.1 外观检验外观检验是通过观察钛白粉的外观特征，如颜色、光泽和杂质等，来评估其质量。

我们使用肉眼对样品进行外观检查，并根据标准规定的要求进行评分。

2.2 化学成分分析化学成分分析旨在确定钛白粉中的主要元素和杂质。

本次分析采用X射线荧光光谱法（XRF）进行，该方法可以快速准确地确定样品中各种元素的含量。

2.3 物理性质测试物理性质测试旨在评估钛白粉的密度、粘度和流动性等参数。

我们采用密度计、粘度计和流变仪等设备进行测试，并根据相应的标准进行评估和记录。

2.4 颗粒大小分析颗粒大小对钛白粉的应用性能和质量具有重要影响。

我们通过激光粒度仪对钛白粉的颗粒大小进行测试，得出颗粒分布曲线和平均颗粒大小。

3. 实验结果及分析3.1 外观检验结果经过仔细观察和评分，样品的外观符合标准要求。

颜色均匀、光泽适中，未发现明显的杂质。

3.2 化学成分分析结果通过X射线荧光光谱法进行化学成分分析，得出钛白粉中钛元素的含量为90.2% ± 0.5%，符合行业标准。

同时，杂质元素如铁、铝和锌的含量也满足限制要求。

3.3 物理性质测试结果钛白粉的密度为4.2 g/cm³，粘度为65 mPa·s，流动性良好。

这些物理性质表明样品的质量良好，适合多种应用场景。

3.4 颗粒大小分析结果颗粒大小分析结果显示钛白粉的颗粒分布在0.1 - 10 μm之间，平均颗粒大小为1.5 μm。

这符合标准要求，并且适合用于需要细腻颗粒的应用。

4. 结论通过对钛白粉的外观、化学成分、物理性质和颗粒大小的全面检查和分析，可以得出以下结论：•钛白粉的外观良好，无明显杂质。

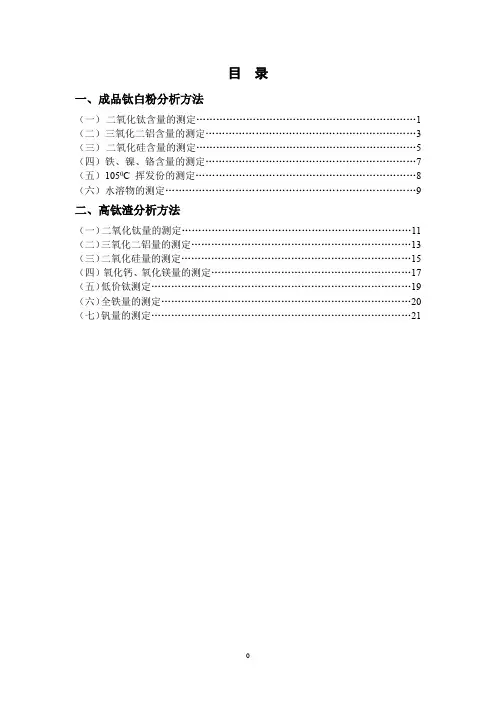

目录一、成品钛白粉分析方法（一）二氧化钛含量的测定 (1)（二）三氧化二铝含量的测定 (3)（三）二氧化硅含量的测定 (5)（四）铁、镍、铬含量的测定 (7)（五）1050C挥发份的测定 (8)（六）水溶物的测定 (9)二、高钛渣分析方法（一）二氧化钛量的测定 (11)（二）三氧化二铝量的测定 (13)（三）二氧化硅量的测定 (15)（四）氧化钙、氧化镁量的测定 (17)（五）低价钛测定 (19)（六）全铁量的测定 (20)（七）钒量的测定 (21)成品钛白粉分析方法（一）二氧化钛含量的测定（硫酸铁铵滴定法测定二氧化钛量）本方法适用于钛白粉中二氧化钛量的测定，测定范围：70％以上。

1、方法提要：试样用硫酸－硫酸铵溶解，在适当浓度的硫酸和盐酸中，隔绝空气的条件下，用铝片将四价钛还原为三价，以硫氰酸盐为指示剂，用硫酸铁铵方法溶液滴定。

2、试剂2.1硫酸铵2.2铝片（纯度为99.5%以上）2.3碳酸氢钠2.4碳酸氢钠(饱和溶液)2.5硫酸（ρ1.84g/ml）2.6盐酸（ρ1.19 g/ml）2.7硫氰酸铵溶液（30%）2.8硫酸铁铵标准溶液C［NH4Fe（SO4）2.12H2O］＝0.04400mol/l3、试样3.1试样应通过0.100mm筛孔3.2试样预先在105－1100C烘2h ，置于干燥器中，冷却至室温。

4、分析步骤4.1试样量称取0.1500g 试样4.2空白试验随同试样做空白试验4.3标样试验随同试样做标样试验4.4测定4.4.1将试样（4.1）置于500ml 三角瓶中，加15ml 硫酸（2.5），10g 硫酸铵（2.1）用水吹洗瓶壁，加热冒三氧化硫白烟至试样全部溶解，取下冷却。

4.4.2加80ml水，40ml盐酸（2.6）加热至沸，取下稍冷，分次加入3g铝片（2.2）不断摇动，待大部分铝片溶解后，以盛有适当碳酸氢钠饱和溶液（2.4）的盖氏漏斗塞住三角瓶。

4.4.3于低温加热至铝片全部溶解，并冒大气泡，再煮沸2－3min，驱尽所生成的氢气，取下冷却，补加适量的碳酸氢钠饱和溶液（2.4）,流水冷却至室温。
