10万吨啤酒厂糖化车间热量衡算1、糖化车间工艺流程示意图图1：啤酒厂糖化车间工程流程示意图2、100000t/a啤酒厂糖化车间的物料衡算表1：100000t/a啤酒厂糖化车间的物料衡算表啤酒厂糖化工艺流程图2：啤酒厂糖化工艺流程图3、糖化用水耗热量Q1根据工艺，糊化锅加水量为：G1=（3704+740.8）×4.5=20001.6(kg)式中，3704kg为糊化一次大米粉量，740.8kg为糊化锅加入的麦芽粉量（为大米量的20%）而糖化锅加水量为： G2=10363.2×3.5=36271.2(kg)式中，10363.2kg为糖化一次糖化锅投入的麦芽粉量，即11104-740.8=10363.2(kg)而11104为糖化一次麦芽定额量。
故糖化总用水量为：G W=G1+G2=36271.2+10363.2=46634.4(kg) 自来水的平均温度取t1=18℃,而糖化配料用水温度t2=50℃,故耗热量为：Q1=(G1+G2)cw(t1-t2)= 46634.4×(50-18) 4.18=6.238×106 (KJ) 3.1第一次米醪煮沸耗热量Q2由糖化工艺流程图（图3）可知:Q2= Q21＋Q22＋Q233.2.1 糖化锅内米醪由初温t0加热到100℃的耗热量Q21Q21=G米醪C米醪（100−t0）计算米醪的比热容C米醪根据经验公式C容物=0.01[(100-ω)c0+4.18ω]进行计算。
式中ω为含水百分率；c0为绝对谷物比热容，取c0=1.55KJ/(Kg·K).C麦芽=0.01[（100-6）1.55+4.18×6]=1.71KJ/(Kg·K)C大米=0.01[（100-13）1.55+4.18×13]=1.89KJ/(Kg·K)C米醪=(G大米C大米+G麦芽C麦芽+ G1C w)(G大米+G麦芽+ G1)=3704×1.89+740.8×1.71+20001.6×4.183704+740.8+20001.6=3.76 KJ/(Kg·K)(2) 米醪的初温t0设原料的初温为18℃，而热水为50℃，则t0=[(G大米C大米+G麦芽C麦芽)×18+ G1C w×50]G米醪C米醪=[(3704×1.89+740.8×1.71)×18+20001.6×4.18×50]24446.4×3.76=47.1℃其中G米醪=3704+740.8+20001.6=24446.4（kg）（3）把上述结果代如1中，得：Q21=24446.4×3.76（100-47.1）=4862486.746 KJ3.2.2 煮沸过程蒸汽带出的热量Q22设煮沸时间为40min，蒸发量为每小时5%，则蒸发水量为：G V1=G米醪×5%×4060=24446.4×5%×4060=814.88 Kg故Q22= G V1I=814.88×2257.2=1839347.136KJ 式中，I为煮沸温度（约为100℃）下水的汽化潜热（KJ/Kg）3.2.3 热损失Q23米醪升温和第一次煮沸过程的热损失约为前两次的耗热量的15%，即：Q23=15%（Q21+Q22）3.2.4 由上述结果得：Q2=1.15（Q21+Q22）=1.15（4862486.746+1839347.136）=7707108.964 KJ3.3 第二次煮沸前混合醪升温至70℃的耗热量Q3按照糖化工艺，来自糊化锅的煮沸的米醪与糖化锅中的麦醪混合后温度应为63℃，故混合前米醪先从100℃冷却到中间温度t0。
年产十万吨啤酒厂糖化车间糖化锅设计目录一、糖化的定义 (1)二、糖化的方法 (1)三、糖化过程热量及物料衡算 (1)（一）、热量衡算 (1)（二）糖化过程物料衡算 (3)四、糖化锅设备设计 (4)（一）、功能用途 (4)（二）、糖化锅的分类 (4)（三）、糖化锅型号的选择 (4)（四）、糖化锅的相关计算 (5)（1）、搅拌功率计算 (6)（2）、电机的选择 (8)（3）、轴承选型 (8)（4）、糖化锅排醪管（至滤过槽） (8)（5）、糖化醪出口管 (8)（6）、下粉筒 (9)（7）、糖化锅进水管 (9)（8）、加热蒸汽进管 (9)（9）、冷凝水接管 (10)（10）、不凝蒸汽出口 (10)（11）、锅内冷凝水出口 (11)（12）、人孔 (11)（13）视镜 (11)参考文献 (13)附图如下： (13)一、糖化的定义糖化是指将麦芽和辅料中高分子贮藏物质及其分解产物(淀粉、蛋白质、核酸、半纤维素等及其分解中间产物)，通过麦芽中各种水解酶作用以及水和热力作用使之分解并溶于水的过程。
原料麦芽的冷水浸出物，仅占17％左右，非发芽谷物更少。
经过糖化过程的酶促分解和热力的作用，麦芽的浸出率提高到75％～80％，大米的无水浸出率提高到90％以上糖化过程提高了原料和辅料的浸出率。
糖化过程中原料和辅料的分解深度即分解产物的基本要求是：淀粉被最大限度的分解成可溶性无色糊精和麦芽糖等可发酵性糖类，二者之间有一定的比例。
淀粉的分解产物占到麦汁组成的90％以上。
麦汁中以麦芽糖为主的可发酵糖类供酵母发酵产生酒精及副产物，低聚糊精是构成啤酒残余浸出物的主体，它给啤酒带来粘度和口味的浓醇性。
啤酒原料的利用率主要取决于淀粉的利用率，优良的糖化工艺可使淀粉分解以后99％进入麦汁。
二、糖化的方法糖化方法有多种。
煮出糖化法是指麦芽醪利用酶的生化作用和热力的物理作用，使有效成分分解和溶解，通过部分麦芽醪的热煮沸、并醪，使醪液逐步梯级升温至糖化完毕。
七、年产10万吨酒精工厂设计（蒸煮糖化车间）物料衡算生物0714（郭城，理章，刘剑，清凉，扬青，子超）基础数据：生产规模：100，000吨／年 产品规格：国标食用酒精生产方法：以薯干为原料，双酶糖化，连续蒸煮，间歇发酵；三塔蒸馏 副产品：次级酒精(成品酒精的3.8％)杂醇油(成品酒精的0.7％) 原料：薯干(含淀粉70％，水分12％)酶用量: 高温淀粉酶(25，000U ／m1)：10 U ／g 原料糖化酶(150，000U ／m1)：200 U ／g 原料(糖化醪)；350U ／g 原料(酒母醪) 硫酸铵用量：6.8kg ／吨酒精 硫酸用量：5.4kg ／吨酒精 蒸煮醪粉料加水比：1：2.3 酵成熟醪酒精含量：12％(V)酒母醪接种量： 糖化醪的10％(V)酒母醪的组成：67％为液化蒸煮醪，33％为糖化剂与水 发酵罐酒精捕集器用水：发酵成熟醪6％ 发酵罐洗罐用水：发酵成熟醪的1.5％ 生产过程淀粉总损失率：10％ 蒸馏效率：98％全年生产天数：320天1、原料消耗的计算（1）淀粉原料生产酒精的总化学反应式为： 糖化：162 18 180 发酵：180 46×2 44×2（2）生产1000㎏无水酒精的理论淀粉消耗量为（理论上生产1000㎏无水酒精所耗淀粉量）：2X107X162/92=3.52X107（3）生产1000㎏国标食用酒精的理论淀粉消耗量（乙醇含量95%（v/v ），相当于92.41%（质量分数））： 1760.9x92.41%=1627.2kg（4）生产1000㎏食用酒精实际淀粉消耗量：表5-4 生产过程各阶段淀粉损失612625106)OH nC O nH O H C n （252612622COOH H C O H C +→生产过程损失原因淀粉损失（%）备注原料处理粉尘损失0.40蒸煮淀粉残留及糖分破坏0.50发酵发酵残糖 1.50发酵巴斯德效应 4.00发酵酒汽自然蒸发与被CO2带走1.30 若加酒精捕集器，此项损失降为0.30%蒸馏废糟带走等 1.85总计损失9.55则生产1000㎏食用酒精需淀粉量为：1627.2/（100%-8.55%）=1779.3kg（5）生产1000㎏食用酒精薯干原料消耗量薯干含淀粉70%，则1000kg酒精薯干量为:1779.3/70%=2541.9kg若为液体曲，则曲中含有一定淀粉量（G1），则薯干用量为：（1779.3-G1）/70% （6）α-淀粉酶消耗量薯干用量：2541.9kg;单位量原料消耗α-淀粉酶量：10u/g则用酶量为：2541.9X103X10/2000=12.71X103g=12.71kg（7）糖化酶耗量酶活力：20000u/g;使用量：200u/g则酶用量：2541.9x103x200/20000=25.42x103g=25.42kg酒母糖化酶用量（350u/g原料，10%酒母用量）：2541.9X10%x67%X350/20000=2.98KG（8）硫酸铵耗用量: 1000X6.8=6.8KG（9）硫酸耗用量:1000X5.4=5.4KG2、蒸煮醪量的计算淀粉原料蒸煮前需加水调成粉浆（原料：水=1：2.3），则粉浆量为：2541.9X(1+2.3)=8388KG假定用罐式连续蒸煮工艺，混合后粉浆温度为50ºC，应用喷射液化器使粉浆迅速升温至88ºC，然后进入罐式连续液化器液化，再经115ºC高温灭酶后，在真空冷却器中闪蒸冷却至63ºC后入糖化罐。
前言啤酒是以麦芽为主要原料，添加酒花，经酵母发酵酿制而成的，是一种含二氧化碳、起泡、低酒精度的饮料酒。
啤酒已经是现代社会最主要的酒精性饮品，全世界对啤酒的消耗量长久以来占据着酒精性饮料消耗量第一的位置。
并且，在我国啤酒消耗量相对国外的来讲还有相当大的差距，我国的啤酒市场具有相当大的发展空间。
啤酒营养丰富，含17种氨基酸，包括8种人体“必需氨基酸”。
还富含VB1、B2、B6、PP、泛酸、叶酸等，所以又有“液体面包”之称。
啤酒是酒类中酒精含量最低的饮料酒，中国啤酒消费市场以淡色啤酒为主。
随着人们生活水平的提高啤酒消耗量越来越大，上世纪九十年代末以来，由于啤酒产量的基数越来越大，年增长率减少到5%左右，但从2006年开始，啤酒产量增长又出现新的高峰， 2007年继续保持大幅增长的势头，完成啤酒产量3931.37万KL，比上年同期（调整数）增长13.8%。
所以我国啤酒市场前景广阔，而现在我国中西部地区大多数啤酒生产厂都是小型的生产企业。
这种生产方式的原料利用率相对较低，并且能耗损失也较大。
本次设计年产10万吨淡色啤酒厂，属于中型啤酒生产厂的规模。
正是适应西部地区啤酒供销现状的。
本次设计主要设计生产瓶装熟啤酒，既能够及时销售也可以较长时间保藏。
适合啤酒这种随季节消耗量有巨大差异的饮品特点。
在这种规模的生产，既满足了大部分市场需求，又能够作到对资源能源的合理利用。
适合构建节约型社会的发展理念。
在设计中结合现有的工厂的实际情况综合考虑各方面的因素因地制宜的原则。
大量查阅了相关的文献资料。
采用大米为辅料生产淡色啤酒。
麦汁生产采用二次煮出糖化法。
在生产中，糖化结束时选用冷水采用一段式逆流冷却法冷却麦汁。
发酵车间采用下面发酵法发酵生产。
生产中采用锥形大罐一罐式发酵的方法。
本次设计查阅了我院图书馆中关于啤酒厂设计方面的部分资料，还采用了一些来自于工厂实际生产中的技术参数。
主要进行了全厂工艺参数的选择及简单的论证，全厂的工艺计算，糖化车间相关设备的计算校核与选型，以及车间的布置。
啤酒厂糖化车间是啤酒生产过程中至关重要的一环，对啤酒的质量和口感起着决定性的作用。
下面我将对年产10万吨啤酒厂糖化车间进行设计，以满足生产所需的要求。
1.布局设计：糖化车间应根据糖化工艺的流程进行合理布局。
一般而言，糖化车间包括原料粉碎、研磨、混合、糖化和糖化后处理等区域。
原料粉碎和研磨区域应位于车间入口处，以方便原料的投入。
糖化区域应设置在车间中央，以方便各工序之间的连续进行。
糖化后处理区应靠近糖化区，以方便对废水和固体废弃物的处理和排放。
2.设备选择：糖化车间所需的设备包括糖化罐、糖液过滤器、水质调节设备、搅拌设备、温度控制设备等。
糖化罐应选择容量适中的不锈钢罐，以满足10万吨啤酒的生产需求。
糖液过滤器应具备高效过滤和分离固液两相的能力。
水质调节设备应包括净化设备和PH调节设备，以保证糖化过程中水质的稳定和适宜。
搅拌设备应具备强力搅拌和均匀混合的功能。
温度控制设备应根据糖化过程的要求选择适当的加热和冷却设备。
3.环境控制：糖化车间的环境控制主要包括温度、湿度和通风等方面。
糖化过程需要维持一定的温度，一般为55-65摄氏度之间，因此，车间应安装相应的加热和冷却设备，以保持适宜的工作温度。
湿度控制主要用于避免原料和糖化过程中的水分蒸发，可通过加湿设备来完成。
通风系统的设计应保证空气的流通，排除对人体有害的气体和异味。
4.水处理系统：糖化过程需要大量的水，因此，糖化车间应配备适当的水处理系统。
水处理系统主要包括预处理、软化、脱气、过滤和消毒等工艺。
预处理环节主要用于去除水中的悬浮物、泥沙和有机物等杂质。
软化环节用于去除水中的硬度物质，以保证水质的稳定。
脱气环节主要用于去除水中的气体，以减少糖化过程中的气泡和气味。
过滤和消毒环节用于最后的水质处理，确保水质符合糖化过程的要求。
5.废水处理：糖化车间产生大量的废水，对环境造成污染。
为了解决这个问题，糖化车间应配备完善的废水处理系统。
废水处理系统应包括初级处理、中级处理和终级处理等环节。
轻工大学毕业设计毕业设计题目年产10万吨95%酒精工厂糖化发酵车间工艺设计1目录1. 前言2产品介绍2酒精的用途3设计意义3设计原如此4酒精工业开展趋势4酒精工业生产方法5酒精国家标准52工艺流程示意图63100000t/a淀粉原料燃料酒精厂全厂〔蒸煮糖化车间〕总物料衡算7整个生产过程中全部的原料的消耗的计算每生产8在蒸煮糖化车间物料衡算9发酵车间的物料衡算11蒸馏车间物料衡算13100000t/a淀粉原料酒精厂总物料衡算144设备的计算与选型15种子罐的计算15发酵罐的计算16冷却管计算16发酵罐接收设计185谢辞196主要参考文献：20AbstractionAlcohol，a chemical substances, has an increasingly application in a great deal of fields such as people's daily life and scientific research. Ever mostly the alcohol is synthesis by chemical method,but the fermentation has been the main method to produce it with the development of science. The ability for producing alcohol of the fermentation will bee the sign of a national economic strength. The fermentation is mainly to utilize anaerobic microorganism to ferment which suck candy material carbohydrate in the material such as the maize are turned into ethanol, turn into alcohol.The design can have an annual output of 100000 tons of alcohol using molasses fermentation. This method has abundant raw material sources, and production process has no harm to the environment. The process of technology: continuous fermentation, differential pressure distillation process,lime absorption method, the optimization of the design.Keyword: Alcohol FermentationDesign process摘要酒精，作为一种化学制品，在人们日常生活中以与科学研究方面等诸多领域都有很重要的应用。

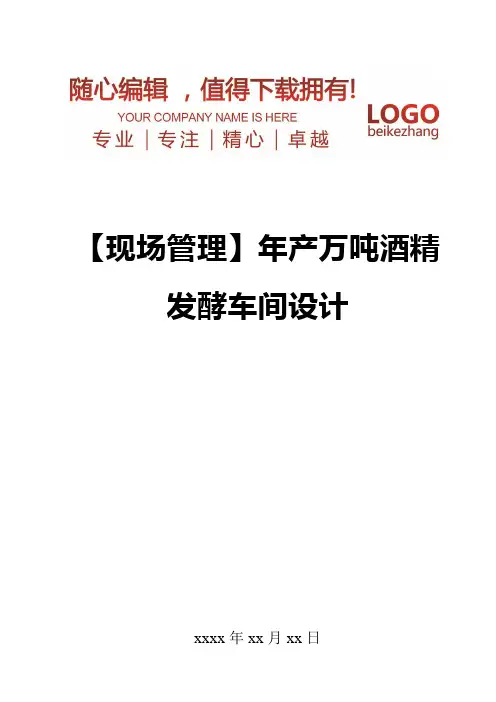

【现场管理】年产万吨酒精发酵车间设计xxxx年xx月xx日四川理工学院毕业设计xxxxxxxx集团企业有限公司Please enter your company's name and contentvII摘要酒精在我国酿酒行业、化工行业等，都发挥着重要作用。
食用酒精作为硬饮料中不可缺少的添加成分，它的品质越来越受到人们的重视，特别是我国做为世界白酒消费大国，食用酒精品质的好坏，就显得更重要了。
本设计是对年产10万吨酒精工厂发酵车间工艺设计。
主要包括酒精生产的工艺流程设计、工艺计算、全厂物料衡算（工艺技术指标及基础数据）、各个工段物料和热量衡算（蒸煮工段、糖化冷却工段、发酵工段、蒸馏工段以及酒精生产过程中的供水供气衡算）、设备的设计和选型（包括发酵罐、预发酵罐、酒精捕集器、酒母培养罐，泵），厂房的整体布置和轮廓设计、发酵车间的布置设计。
绘制酒精生产工艺流程图、发酵车间带控制点工艺流程图和发酵车间平面、立面布置图。
关键词：酒精；工艺；设计；设备四川理工学院毕业设计目录摘要 (I)目录 (II)前言............................................................................................................ V I 第1章全厂工艺论证 .. (1)1.1 生产原料：木薯（淀粉质原料） (1)1.1.1木薯的主要成分 (1)1.1.2木薯作为酒精原料的特点 (1)1.1.3生产过程中的木薯干相关工艺参数 (2)1.2 原料的预处理 (2)1.2.1原料的除杂 (2)1.2.2原料的粉碎和输送 (2)1.3 原料蒸煮工艺 (4)1.3.1蒸煮目的 (4)1.3.2粉浆的预煮 (4)1.3.3间歇蒸煮和连续蒸煮工艺相比较其优缺点 (4)1.4 糖化工艺 (5)1.4.1糖化的目的 (6)1.4.2糖化工艺 (6)1.4.3测定糖化醪质量的方法 (6)1.5 糖化醪的发酵 (8)1.5.1糖化醪发酵目的 (8)1.5.2影响酒精发酵的因素 (8)IV1.5.3酒精发酵的方式 (9)1.5.4发酵生产工艺 (9)1.6 酒精的蒸馏和精馏工艺及分支筛脱水工艺 (10)1.6.1蒸馏车间操作流程 (10)1.6.2蒸馏操作的控制 (11)1.7 发酵副产品和污水处理 (12)1.7.1酒精生产的副产品 (12)1.7.2污水处理 (12)第2章全厂物料衡算 (13)2.1 工艺技术指标及基础数据 (13)2.2 原料消耗量计算 (13)2.3 蒸煮醪量的计算 (14)2.4 糖化醪和发酵醪的计算 (16)2.5成品和发酵醪量的计算 (16)2.6 100000T/A淀粉原料酒精厂总物料衡算 (18)第3章酒精生产各工段物料和热量衡算 (20)3.1 蒸煮工段的物料和热量衡算 (20)3.1.1蒸煮工段的工艺流程 (20)3.1.2蒸煮各工段的物料和热量衡算 (20)3.2 糖化冷却工段物料和热量衡算 (21)3.2.1工艺流程： (21)3.2.2糖化过程中的物料和热量衡算 (22)3.3 发酵工段的物料和热量衡算 (23)3.4 蒸馏工段物料和热量衡算 (25)四川理工学院毕业设计3.4.1三塔气相过塔工艺流程 (25)3.4.2醪塔 (26)3.4.3排醛塔 (28)3.4.4精馏塔 (29)3.5 酒精厂生产过程中的供气衡算 (31)3.5.1蒸煮糖化和蒸馏工段蒸汽消耗和废气排放量的计算 (31)3.5.2酒精厂平均蒸汽耗用量 (32)3.6 酒精生产过程中的供水衡算 (32)3.6.1工艺技术指标及基础数据 (32)3.6.2酒精生产供水衡算 (33)第4章酒精发酵设备的计算和设计 (36)4.1发酵罐容积计算 (36)4.2发酵罐容积核算 (36)4.3预发酵罐设计 (37)4.5酒母培养罐的选取 (39)4.6 泵的选用 (40)第5章车间布置 (34)5.1厂房的整体布置和轮廓设计 (34)5.2 发酵车间的布置设计 (34)5.3发酵车间平面布置设计 (34)5.4发酵车间立面设计 (34)5.4.1泵的布置设计 (34)5.4.2酒精捕集器的设计 (35)5.4.3发酵罐顶钢架平台设计 (35)VI5.4.4 门、楼梯 (35)毕业设计总结 (50)参考文献 (53)致谢 (54)四川理工学院毕业设计前言酒精在我国酿酒行业、化工行业、橡胶工业、油漆涂料工业、电子工业、照相胶片及纸浆生产行业、医药行业、香料工业、化妆品行业等，都发挥着重要作用。

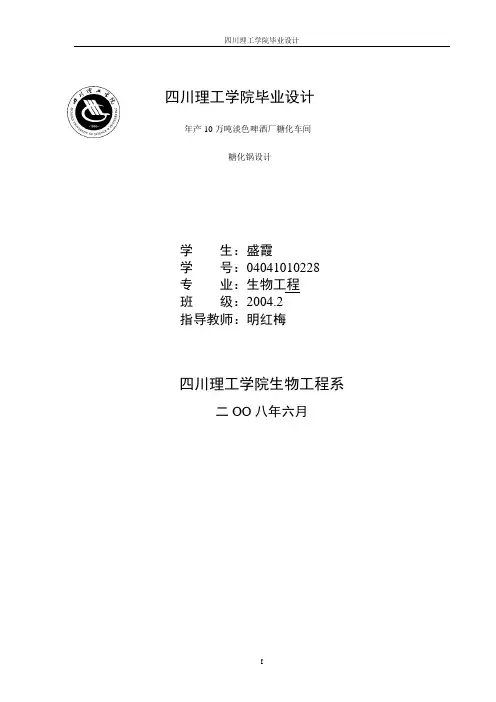

四川理工学院毕业设计年产10万吨淡色啤酒厂糖化车间糖化锅设计学生：盛霞学号：04041010228专业：生物工程班级：2004.2指导教师：明红梅四川理工学院生物工程系二OO八年六月前言啤酒是以麦芽为主要原料，添加酒花，经酵母发酵酿制而成的，是一种含二氧化碳、起泡、低酒精度的饮料酒。
