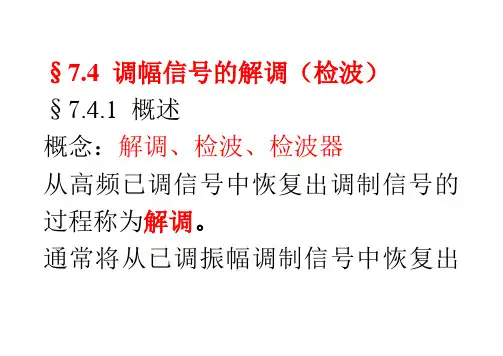

§7.4 调幅信号的解调（检波）§7.4.1 概述概念：解调、检波、检波器从高频已调信号中恢复出调制信号的过程称为解调。
通常将从已调振幅调制信号中恢复出调制信号的解调过程称为检波。
完成这种解调作用的电路称为振幅检波器，简称检波器。
解调与调制是逆过程。
从频域上看，是将频谱从高端（载波附近）搬移至低频端。
检波是频谱的线性搬移过程。
1检波电路的功能检波电路的功能是从振幅已调信号中不失真的恢复出原调制信号。
(i)当输入信号为高频等幅波时，检波器输出为直流电压,如图6.4.1（a）所示；(ii)当输入信号是正弦调制的调幅信号时，检波器输出电压为正弦波，如图6.4.1（b）所示；(iii)当输入信号为脉冲调制的调幅信号时，检波器输出电压为脉冲波，如图6.4.1（c）所示。
图6.4.1检波器的输入/输出波形从信号的频谱来看，检波电路的功能是将已调波的边频或边带信号频谱从载波附近搬移到原调制信号所处的频谱低端。
在频域，检波完成频谱的线性搬移。
如ωω±Ω，图6.4.2（c），输入信号频谱为,c c而通过检波电路后输出信号的频率为 。
这样的频谱搬移过程正好与振幅调制的频谱搬移过程相反。
图6.4.2 检波器原理框图(a)组成框图(b)检波器输入、输出信号的波形；(c) 检波器输入、输出信号的频谱2检波电路的分类根据输入调制信号的不同特点，检波电路可分为两大类，包络检波和同步检波。
（1）包络检波包络检波是指检波器的输出电压直接反映输入高频调幅波包络变化规律的一种检波方式。
即，解调器输出电压 输入已调波的包络。
由于AM信号的包络与调制信号成正比。
包络检波只适用于AM波的解调。
（确切地说：只能解调1am 的普通调幅波）特点：包络检波电路实现简单，检波效率高，几乎所有AM 调幅式接收机均采用这种电路。
注意：若AM 波，当1 a m ，无法用此方法检波，可用同步检波法。
（2） 同步检波同步检波主要应用于双边带调幅波（DSB）和单边带调幅波（SSB）的检波。
§7.4 调幅信号的解调（检波）§7.4.1 概述概念：解调、检波、检波器从高频已调信号中恢复出调制信号的过程称为解调。
通常将从已调振幅调制信号中恢复出1word版本可编辑.欢迎下载支持.调制信号的解调过程称为检波。
完成这种解调作用的电路称为振幅检波器，简称检波器。
解调与调制是逆过程。
从频域上看，是将频谱从高端（载波附近）搬移至低频端。
2word版本可编辑.欢迎下载支持.检波是频谱的线性搬移过程。
1检波电路的功能检波电路的功能是从振幅已调信号中不失真的恢复出原调制信号。
(i)当输入信号为高频等幅波时，检波器输出为直流电压,如图6.4.1（a）所示；3word版本可编辑.欢迎下载支持.(ii)当输入信号是正弦调制的调幅信号时，检波器输出电压为正弦波，如图6.4.1（b）所示；(iii)当输入信号为脉冲调制的调幅信号时，检波器输出电压为脉冲波，如图6.4.1（c）所示。
4word版本可编辑.欢迎下载支持.图6.4.1检波器的输入/输出波形从信号的频谱来看，检波电路的功能是将已调波的边频或边带信号频谱从载波附近搬移到原调制信号所处的频谱低端。
在频域，检波完成频谱的线性搬移。
如5word版本可编辑.欢迎下载支持.ωω±Ω，图6.4.2（c），输入信号频谱为,c c而通过检波电路后输出信号的频率为Ω。
这样的频谱搬移过程正好与振幅调制的频谱搬移过程相反。
图6.4.2 检波器原理框图(a)组成框图6word版本可编辑.欢迎下载支持.(b)检波器输入、输出信号的波形；(c) 检波器输入、输出信号的频谱2检波电路的分类根据输入调制信号的不同特点，检波电路可分为两大类，包络检波和同步检波。
7word版本可编辑.欢迎下载支持.（1）包络检波包络检波是指检波器的输出电压直接反映输入高频调幅波包络变化规律的一种检波方式。
即，解调器输出电压 输入已调波的包络。
8word版本可编辑.欢迎下载支持.由于AM信号的包络与调制信号成正比。
包络检波只适用于AM波的解调。
（确切地说：只能解调1am 的普通调幅波）特点：包络检波电路实现简单，检波效率高，几乎所有AM调幅式接收机均采9word版本可编辑.欢迎下载支持.10word 版本可编辑.欢迎下载支持. 用这种电路。
注意：若AM 波，当1 a m ，无法用此方法检波，可用同步检波法。
（2） 同步检波同步检波主要应用于双边带调幅波（DSB ）和单边带调幅波（SSB ）的检波。
因为双边带调幅波和单边带调幅波的频谱中缺少载波频率分量。
因此不能用包络检波器解调，必须用“同步检波器”实现解调。
原理框图图6.4.3 检波电路的频谱搬移过程11word版本可编辑.欢迎下载支持.同步检波又可分为乘积型图（a）和叠加型图（b）（乘积型用的比较普遍，叠加型使用的较少）（a）12word版本可编辑.欢迎下载支持.本地载波( b) 说明：（i）同步检波法适用于AM, DSB，SSB的解调。
13word版本可编辑.欢迎下载支持.14word 版本可编辑.欢迎下载支持.由于同步检波比包络检波器复杂，所以很少用于AM 解调，通常只用于解调DSB 和SSB 信号和1 a m 的AM 解调。
（ii ）为了不失真的恢复原调制信号，本地载波r u 必须与调制端的载波电压15word 版本可编辑.欢迎下载支持.完全同步。
这是同步检波名称的来由。
3检波电路的组成检波器必须包含有非线性器件，Why? 振幅调制信号(1cos )cos cm a C V m t t ω+Ω，其频谱有载频c c ωω±Ω和边频组成，其中没有包含调制信号本身的分量。
为了解调出原调制频率 ，检波器必须包含有非线性器件，以16word版本可编辑.欢迎下载支持.便调幅信号通过它产生新的频率分量 。
检波电路由三部分组成，高频输入回路，非线性器件和低通滤波器。
§7.4.2 峰值包络检波（二极管大信号包络检波器）17word版本可编辑.欢迎下载支持.18word 版本可编辑.欢迎下载支持.峰值包络检波只适合于1 a m 的普通调幅波的解调。
适用条件：峰值包络检波属于大信号检波，要求输入信号幅度>0.5V ，通常在1V 左右。
由于电路简单、性能好，因而得到广泛应用。
一、大信号包络检波电路的工作原理图6.4.4 (a)是二极管峰值包络检波器的原理电路。
检波电路的组成①高频信号输入回路；②非线性器件：二极管V D（三极管、场效应管）。
19word版本可编辑.欢迎下载支持.20word 版本可编辑.欢迎下载支持. ③低通滤波器：通常由RC 电路组成。
其作用有二个：(a)作为检波器的负载，其二端产生调制频率的电压 要求：R C >>Ω1，即电容对调制信号阻抗很大（近似断路），由R 取出调制信号。
(b)1CRCω<<,C对高频载波短路，滤除高频。
在理想情况下，RC网络的阻抗Z应满足：即：对于高频载波，RC网络短路；21word版本可编辑.欢迎下载支持.对于直流或低频，RC网络中的C开路，其等效负载为R。
式中,ωc为输入信号的载频。
问题：在调幅超外差接收机中，ωc对应的是什么频率？为中频ωI，Ω为调制信号频率。
22word版本可编辑.欢迎下载支持.检波过程分析实质：检波过程是在二极管作为通断开关的控制下，完成对二极管充放电的过程。
(i)充电过程在输入信号i u正半周，二极管导通，对23word版本可编辑.欢迎下载支持.24word 版本可编辑.欢迎下载支持. 电容充电。
C 对高频载波近似短路，i u 基本上全部加在二极管D V 上，D V导通，C 被充电，充电时间常数C r D 。
(ii) 放电过程二极管上的电压o i D u u u -=，当o i u u <时，如下图所示的BC段，二极管截止，电容通过R放电。
放电时间常数RC∴充电快、放电慢，使电容上的电荷不断积累，电压逐渐升高，最后达到动态平衡。
25word版本可编辑.欢迎下载支持.动态平衡：即D V导通时对C的充电电荷等于D V截止时C对R的放电电荷。
此时，电容二端的电压o u近似等于输入信号的峰值电压。
为了便于说明检波原理，先分析高频等幅信号经检波电路后的特性。
26word版本可编辑.欢迎下载支持.27word 版本可编辑.欢迎下载支持.i) i u 为高频等幅信号下图为加入等幅波时检波器的波形i u 刚接入时，R 、C 二端的电压0 o ua) 在i u 正半周，二极管导通，对电容C 充电，充电时间常数C rD （D r 为二极28word 版本可编辑.欢迎下载支持.管正向导通电阻，很小）。
充电速度很快，这时 RC 二端的电压为o u ，该o u 反向加在检波二极管上。
b)到达B 时，o i u u =，之后，o i u u <，二极管截止，电容C 通过R 放电，放29word 版本可编辑.欢迎下载支持.电时间常数RC(>>C r D )，电容上的电压下降不多，在C 点处，下一个周期的高频信号使o iu u =。
之后，o i u u >，二极管导通，又开始充电过程。
如此充放电过程循环往复。
c)由于充电快、放电慢，使C 上的电荷不断积累，导通的时间不断减小，直至达到平衡状态：即D V导通时对C的充电电荷等于D V截止时C对R的放电电荷。
这时，o u值近似等于输入信号的峰值电压，二极管的导通时间很短，导通角30word版本可编辑.欢迎下载支持.很小，电容上的电压是一个脉动电压，。
脉动的频率就是载波频率Cd)平衡时检波器输出电压o u基本上与输入电压i u的包络相等，所以这种检波器称包络检波器。
31word版本可编辑.欢迎下载支持.检波过程可以概括为以下几点: (1)检波过程就是信号源通过二极管这个开关的控制给电容充电和电容对电阻R放电的过程。
(2)由于电容充电时间常数r D C远小于32word版本可编辑.欢迎下载支持.电容放电的时间常数RC，使得电容上的电压接近于高频正弦波的峰值电压，所以叫二极管峰值包络检波器。
①输入信号是高频等幅波时，检波输出33word版本可编辑.欢迎下载支持.为, o DCu u u=+∆u∆脉动反映充放电过程的高频成分。
②二极管导通时间非常短，电流导通角很小，为一系列尖顶余弦脉冲，二极管电流i D包含平均直流分量I av及高频分34word版本可编辑.欢迎下载支持.量。
ii) 输入信号i u为调幅波时当输入为调幅波时的检波器工作波形如图6.4.6所示。
结论：(a)二极管电流d i中包含平均直流成分35word版本可编辑.欢迎下载支持.36word 版本可编辑.欢迎下载支持.是Ω+I I DC （低频调制分量）及高频分量。
平均直流分量是Ω+I I DC 流经电阻R ，形成检波电压输出)()(t u u t u DC ΩΩ+=；高频电流分量大部分被电容C 滤除，部分会在R 上产生很小的高频滤波电压u ∆。
因此，⇒37word 版本可编辑.欢迎下载支持.(b)检波输出的电压由三部分构成：u t u u u DC o ∆++=Ω)(。
实际上，如果电路元件选择得合适，高频滤波电压u ∆将很小，可以忽略。
检波电压输出中只包括低频调制分量是DC u t u 和直流)(Ω，如下图所示，38word 版本可编辑.欢迎下载支持.其中，DC u （即图中的AV u ）反映输入调幅波的幅度平均值，)(t u ：与调制信号幅度成比例。
(c)峰值包络检波器的实用输出电路图（a ）：c C 隔直作用，滤除检波器输出DC u 直流分量，电路输出原调制信号39word 版本可编辑.欢迎下载支持.)(t u Ω的解调信号。
图（b ）：C φ为滤除检波输出的调制信号)(t u Ω，输出直流信号DC u 。
这种电路一般可用作自动增益控制电路（AGC 信号）的检测电路。
小结：（本节应掌握的内容）①二极管峰值包络检波器的构成，各部分的功能。
②二极管峰值包络检波器工作的实质，电容的充放电过程。
③流过二极管的电流为尖顶余弦脉冲序列。
其中包含哪些频率分量，其中的40word版本可编辑.欢迎下载支持.高频成分被低通滤波器滤除，只有直流和低频分量（调制信号）在滤波器两端输出。
④当检波电路输入信号为等幅信号时，输出为一直流电压。
当输入信号为AM时，输出的直流电压41word版本可编辑.欢迎下载支持.和调制信号电压二部分。
通过隔直流电容，取出调制信号。
R数值对检从检波过程的分析可知：C波器输出性能影响很大。
R值过小，放电很快，高频纹波加①C大，平均电压下降。
42word版本可编辑.欢迎下载支持.②CR取值过大，放电慢。
当AM信号幅度变化快时，C u跟不上峰值包络的下降，从而造成失真，在后面将专门讨论。
