东华大学电工考试题库东华大学电工考试题库涵盖了电工学的基础知识、电路分析、电机与控制、电力系统等多个方面。
以下是一些可能包含在考试题库中的题目类型和示例题目:1. 基础电工知识- 题目:请解释欧姆定律及其在电路分析中的应用。
- 题目:什么是基尔霍夫电压定律和基尔霍夫电流定律?2. 直流电路分析- 题目:给出一个包含电阻、电源和开关的简单电路图,并求解电路中的电流。
- 题目:解释什么是节点电压法,并用它求解一个复杂电路的节点电压。
3. 交流电路分析- 题目:解释正弦波交流电的基本概念,包括峰值、有效值和角频率。
- 题目:使用复数阻抗法求解一个RLC串联电路的总阻抗。
4. 三相电路- 题目:解释三相电路的基本概念,包括星形连接和三角形连接。
- 题目:计算三相四线制电路的线电流和相电流。
5. 变压器与电动机- 题目:描述变压器的工作原理及其在电力系统中的作用。
- 题目:解释三相异步电动机的工作原理和启动方法。
6. 电力系统分析- 题目:解释电力系统的组成和电力传输的基本过程。
- 题目:讨论电力系统中的短路保护和过载保护的重要性。
7. 电气设备与控制- 题目:解释继电器的工作原理及其在电路控制中的应用。
- 题目:描述PLC(可编程逻辑控制器)在自动化控制系统中的作用。
8. 安全用电与电气故障处理- 题目:列举电气安全的基本规则和预防措施。
- 题目:描述电气故障的常见类型及其诊断方法。
9. 电力电子技术- 题目:解释整流器和逆变器的工作原理及其应用。
- 题目:讨论电力电子在可再生能源系统中的应用。
10. 现代电工技术- 题目:解释智能电网的概念及其与传统电网的区别。
- 题目:讨论物联网(IoT)技术在电气工程领域的应用。
请注意,这些题目仅为示例,实际的考试题库可能包含更多细节和不同类型的题目。
考生应根据具体课程内容和教授的指导进行复习。

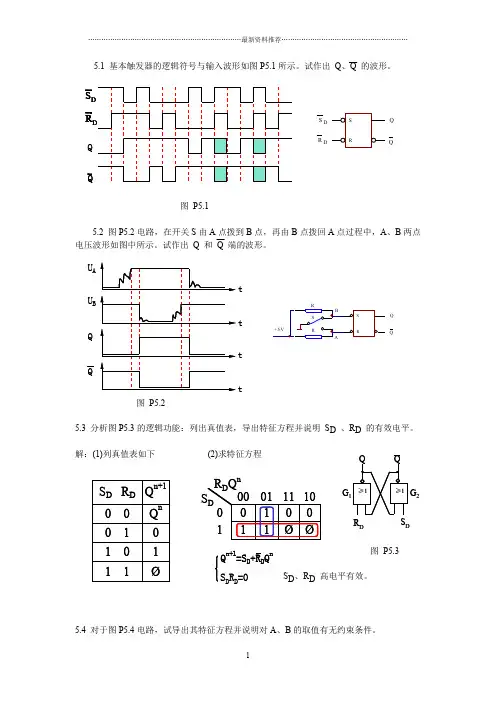

5.4 对于图P5.4电路,试导出其特征方程并说明对A、B的取值有无约束条件。
Q图P5.11P5.125.12 画出图P5.12电路中Q 1、Q 2 的波形。
解:特征方程为: ,Q 端波形如图P5.12所示。
=[D]·CP 1,Q 1n+1Q 2n+1= Q 1n[]·CP 2图P5.14 图P5.155.15 画出图P5.15电路中Q 端的波形。
解:Q 端波形如图P5.15所示。
5.16 试作出图P5.16电路中Q A 、Q B 的波形。
解:特征方程为: , ,Q 端波形如图P5.16所示。
图P5.16 图P5.17Q A n+1= Q B n[]·A Q B n+1= Q A n []·BA R DB Q A Q BR D CP CP ⊕Q 2Q 1Q 25.17 试作出图P5.17电路中Q 1、Q 2 的波形。
解:特征方程为: , ,Q 端波形如图P5.17所示。
5.18 试作出图P5.18电路中Q 1和Q 2的波形(设Q 1和Q 2的初态均为“0”),并说明Q 1和 Q 2对于CP 2各为多少分频。
解:特征方程为: , ,Q 端波形如图P5.18所示。
Q 1和Q 2对于CP 2都是4分频,即图P5.18 图P5.195.19 已知电路如图P5.19,试作出Q 端的波形。
设Q 的初态为“0”。
解:特征方程为: ,Q 端波形如图P5.19所示。
5.20 已知输入u I 、输出u O 波形分别如图P5.20所示,试用两个D 触发器将该输入波形u I 转换成输出波形u O 。
解:输出u O 是对输入u I 的4分频,而采用1个DFF 可实现2分频,故实现电路如图P5.20所示。
图P5.205.21 试分别用公式法和列表图解法将主从SR 触发器转换成JK 触发器。
解1:Q 1n+1= Q 1n []·(CP ⊕Q 2)Q 2n+1= Q 2n []·Q 1?)?,(2221==CP Q CP Q f f f f Q 1n+1= Q 1n []·CP 1Q 2n+1= ·Q 2n []·CP 2Q 1n CP 2CP 1Q 1Q 241,412221==CP Q CP Q f f f f Q n+1= [ A ]·CP CP A Qu Iu OQ n+1=S+RQ n SR =0Q n+1=JQ n +KQn令新老触发器的次态方程相等,则有S=JQ n ,R=K但不满足约束条件SR =0。
题1.1 完成下面的数值转换:(1)将二进制数转换成等效的十进制数、八进制数、十六进制数。
①(0011101)2②(11011.110)2③(110110111)2解:①(0011101)2 =1×24+ 1×23+ 1×22+ 1×20=(29)10(0011101)2 =(0 011 101)2= (35)8(0011101)2 =(0001 1101)2= (1D)16②(27.75)10,(33.6)8,(1B.C)16;③(439)10,(667)8,(1B7)16;(2)将十进制数转换成等效的二进制数(小数点后取4位)、八进制数及十六进制数。
①(89)②(1800)10③(23.45)1010解得到:①(1011001)2,(131)8,(59)16;②(11100001000) 2,(3410) 8,(708) 16③(10111.0111) 2,(27.31) 8,(17.7) 16;(3)求出下列各式的值。
①(54.2)16=()10 ②(127)8=()16 ③(3AB6)16=()4解①(84.125)10;②(57)16;③(3222312)4;题1.2 写出5位自然二进制码和格雷码。
题1.3 用余3码表示下列各数①(8)10 ②(7)10 ③(3)10解(1)1011;(2)1010;(3)0110题1.4 直接写出下面函数的对偶函数和反函数。
()()Y AB C D E C'=++()()Y AB A C C D E ''=+++ (())Y A B C D E '''=++++()Y A B C A B C '''=++解(1)(())(())(2)()(())()(())(3)(())(())(4)D D D D Y A B C D E C Y A B C D E C Y A B A C C D E Y A B AC C D E Y A BC DE Y A B C D E Y ABC A B C Y A B C A B C'''''''=+++=+++''''''''=+++=+++''''''''''=='''''''=+++=+++,,,,题1.5 证明下面的恒等式相等 ()()()()()()()()AB C B ABC A BC ABC AB B A B A BBC AD A B B D A C C D A C B D B D AB BC ''+=++''++=++=++++'''+++=+1、(AB+C)B=AB+BC=AB ( C+C')+ ( A+A')BC=ABC +ABC'+ABC + A'BC= ABC+ABC'+ A'BC 2、AB'+B+A'B=A+B+A'B=A+B+B=A+B3、左=BC+AD , 对偶式为(B+C)(A+D)=AB+AC+BD+CD 右=(A+B)(B+D) (A+C)(C+D),对偶式为: AB+AC+BD+CD 对偶式相等,推得左=右。

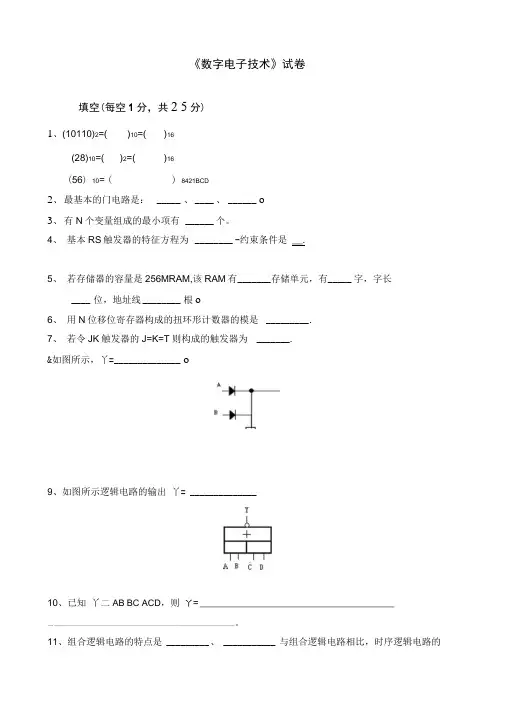

《数字电子技术》试卷填空(每空1分,共2 5分)1、(10110)2=( )10=( )16(28)10=( )2=( )16(56) 10= ( ) 8421BCD2、最基本的门电路是:_____ 、____ 、______ o3、有N个变量组成的最小项有______ 个。
4、基本RS触发器的特征方程为________ -约束条件是__.5、若存储器的容量是256MRAM,该RAM有_______存储单元,有_____ 字,字长____ 位,地址线________ 根o6、用N位移位寄存器构成的扭环形计数器的模是_________ .7、若令JK触发器的J=K=T则构成的触发器为 _______.&如图所示,丫= ______________ o9、如图所示逻辑电路的输出丫= ______________10、已知丫二AB BC ACD,则丫= _____________________________________------ ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- O11、组合逻辑电路的特点是 _________ 、___________ 与组合逻辑电路相比,时序逻辑电路的输出不仅仅取决于此刻的_______ ;还与电路_____________________ 有关。
化简(每小题5分,共20分)1、公式法化简(1)Y= ABC ABC BC BC A(2) Y 二ABC A B C2、用卡诺图法化简下列逻辑函数(1) Y = BCD BC AC D ABD(2) Y m(134,9,11,12,14,15) ' =(5,6,7,13)三、设下列各触发器初始状态为0,试画出在CP作用下触发器的输出波形(10 分)fl 0四、用74LS161四位二进制计数器实现十进制计数器(15分)P Q AQ B Q C Q D C T 74LS161 LDCPA B C D CrQ A 、Q B 、Q C 、Q D :数据输出端; A 、B 、C 、D :数据输入端;P 、T :计数选通端; G :异步复位端; CP :时钟控制输入端;L D :同步并置数控制端;C :位输出端;五、某汽车驾驶员培训班结业考试,有三名评判员,其中 A 为主评判员, 评判时,按照少数服从多数原则,但若主评判员认为合格也可以通过。
数电考试题及答案一、选择题(每题2分,共20分)1. 在数字电路中,最基本的逻辑关系是:A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案:A2. 下列哪个不是数字电路的特点?A. 高速度B. 低功耗C. 高成本D. 可靠性高答案:C3. 一个D触发器具有几个输入端?A. 1B. 2C. 3D. 4答案:B4. 一个完整的数字系统通常包括哪些部分?A. 输入、处理、存储B. 输入、处理、输出C. 输入、存储、输出D. 存储、处理、输出答案:B5. 下列哪个不是组合逻辑电路的特点?A. 输出只依赖于当前输入B. 输出在输入改变后立即改变C. 有记忆功能D. 结构简单答案:C6. 一个4位二进制计数器最多能计数到:A. 15B. 16C. 255D. 1023答案:B7. 在数字电路中,逻辑门的输入端可以连接多少个其他逻辑门的输出端?A. 1个B. 2个C. 3个D. 无限制答案:D8. 一个简单的数字钟电路至少需要几个计数器?A. 1B. 2C. 3D. 4答案:B9. 逻辑门的输出电压通常分为哪两个电平?A. 高电平、低电平B. 正电平、负电平C. 直流电平、交流电平D. 标准电平、非标准电平答案:A10. 下列哪个是数字电路设计中常用的仿真软件?A. MATLABB. AutoCADC. PhotoshopD. SolidWorks答案:A二、填空题(每空2分,共20分)1. 数字电路中最基本的逻辑关系包括______、______和非逻辑。
答案:与逻辑,或逻辑2. 一个3-8译码器有______个输入端,______个输出端。
答案:3,83. 在数字电路中,常用的计数器类型包括二进制计数器、______计数器和______计数器。
答案:十进制,BCD4. 一个8位寄存器可以存储______位二进制数。
答案:85. 触发器的两个稳定状态是______和______。
答案:0,1三、简答题(每题10分,共30分)1. 请简述数字电路与模拟电路的主要区别。
数电考试题及答案大学一、选择题(每题3分,共30分)1. 在数字电路中,最基本的逻辑关系不包括以下哪一项?A. 与(AND)B. 或(OR)C. 非(NOT)D. 异或(XOR)答案:D2. 二进制数1011转换为十进制数是多少?A. 8B. 11C. 13D. 15答案:D3. 下列哪个触发器可以实现边沿触发?A. SR触发器B. JK触发器C. D触发器D. T触发器答案:C4. 在CMOS技术中,一个N型MOSFET在其栅极施加()时导通。
A. 低电平B. 高电平C. 任意电平D. 不确定答案:B5. 一个4位二进制计数器的最大计数范围是多少?A. 4B. 8C. 16D. 32答案:C6. 以下哪个是数字电路的优点?A. 高速度B. 低功耗C. 高稳定性D. 所有以上答案:D7. 在数字电路中,逻辑0通常对应于哪个电压范围?A. 0VB. 接近0VC. 接近电源电压D. 任意电压答案:B8. 一个简单的RAM存储单元通常由多少个晶体管组成?A. 4B. 6C. 8D. 16答案:A9. 在数字电路设计中,布尔代数主要用于实现什么?A. 逻辑简化B. 信号放大C. 电源管理D. 时钟分配答案:A10. 以下哪个不是数字电路中的存储元件?A. 触发器B. 寄存器C. 计数器D. 门电路答案:D二、填空题(每题4分,共20分)11. 在数字电路中,一个基本的逻辑门至少需要________个输入端。
答案:212. 一个8位的寄存器可以存储的最大十进制数是________。
答案:25513. 在TTL电路中,逻辑1的最小输出电压是________V。
答案:2.014. CMOS门电路的功耗主要取决于________。
答案:开关频率15. 一个3-8线译码器可以将3位二进制信号转换为________个独立信号。
答案:8三、简答题(每题10分,共30分)16. 解释什么是同步计数器和异步计数器,并说明它们的区别。
数字电路考试题目及答案一、选择题(每题2分,共20分)1. 以下哪个选项是数字电路中的基本逻辑门?A. 与门B. 或门C. 非门D. 所有以上选项答案:D2. 在数字电路中,一个输入为0,另一个输入为1时,或门的输出是什么?A. 0B. 1C. 不确定D. 无输出答案:B3. 一个触发器的初始状态是0,当触发器的时钟信号上升沿到来时,触发器的状态会如何变化?A. 保持不变B. 变为1C. 变为0D. 随机变化答案:B4. 下列哪个不是数字电路中的计数器类型?A. 二进制计数器B. 十进制计数器C. 十六进制计数器D. 模拟计数器答案:D5. 在数字电路中,一个D触发器的Q输出和Q'输出之间的关系是什么?A. 相同B. 相反C. 无关系D. 有时相同有时相反答案:B6. 一个4位二进制计数器能表示的最大数值是多少?A. 15B. 16C. 255D. 256答案:B7. 以下哪个不是数字电路中的编码方式?A. 二进制编码B. 格雷码编码C. 十进制编码D. 模拟编码答案:D8. 在数字电路中,一个异或门的输出为1的条件是什么?A. 输入相同B. 输入不同C. 至少一个输入为0D. 至少一个输入为1答案:B9. 一个3线到8线解码器有多少个输入线?A. 3B. 4C. 5D. 8答案:A10. 在数字电路中,一个锁存器和触发器的主要区别是什么?A. 锁存器可以保持一个稳定的状态,而触发器不能B. 触发器可以保持一个稳定的状态,而锁存器不能C. 两者没有区别D. 两者都是存储设备答案:B二、填空题(每题2分,共20分)1. 在数字电路中,一个3位二进制计数器可以表示的最大数值是__7__。
2. 如果一个触发器的J和K输入都是1,则触发器的状态将会__翻转__。
3. 在数字电路中,一个4位二进制计数器有__16__个不同的状态。
4. 一个D触发器的输出Q在时钟信号的__上升沿__时更新。
5. 一个3线到8线解码器可以产生__8__个输出。
数电考试题及答案一、选择题(每题1分,共10分)1. 数字电路中最基本的逻辑关系是()。
A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 下列哪个不是数字电路的特点?()A. 抗干扰能力强B. 功耗低C. 体积小D. 工作速度慢3. 一个二进制数1011转换为十进制数是()。
A. 10B. 11C. 13D. 154. 在数字电路中,以下哪个不是基本的逻辑门?()A. 与门B. 或门C. 非门D. 放大门5. 触发器的主要用途是()。
A. 放大信号B. 存储信息C. 转换信号D. 滤波6. 一个完整的数字系统包括()。
A. 逻辑电路B. 电源C. 输入设备D. 所有选项7. 以下哪个不是数字电路的分类?()A. 组合逻辑电路B. 时序逻辑电路C. 模拟电路D. 存储电路8. 一个4位二进制计数器最多可以计数到()。
A. 8B. 16C. 32D. 649. 以下哪个是数字电路的优点?()A. 易受干扰B. 集成度高C. 功耗大D. 灵活性差10. 一个简单的数字钟至少需要多少个触发器?()A. 1B. 2C. 4D. 6二、填空题(每空1分,共10分)1. 数字电路中,最基本的逻辑运算包括________、________和________。
2. 一个二进制数1101转换为十进制数是________。
3. 触发器的两个稳定状态是________和________。
4. 一个数字电路系统由________、________和________组成。
5. 一个4位二进制计数器的计数范围是________到________。
三、简答题(每题5分,共20分)1. 简述数字电路与模拟电路的区别。
2. 解释什么是组合逻辑电路和时序逻辑电路。
3. 描述数字电路中的触发器是如何工作的。
4. 什么是数字电路的抗干扰能力?四、计算题(每题10分,共20分)1. 给定一个二进制数101101,转换为十进制数是多少?2. 如果一个数字钟使用4位二进制计数器,计算它的计数周期是多少秒?(假设时钟频率为1Hz)五、综合题(每题15分,共30分)1. 设计一个简单的数字电路,实现两个输入信号A和B的异或逻辑功能。

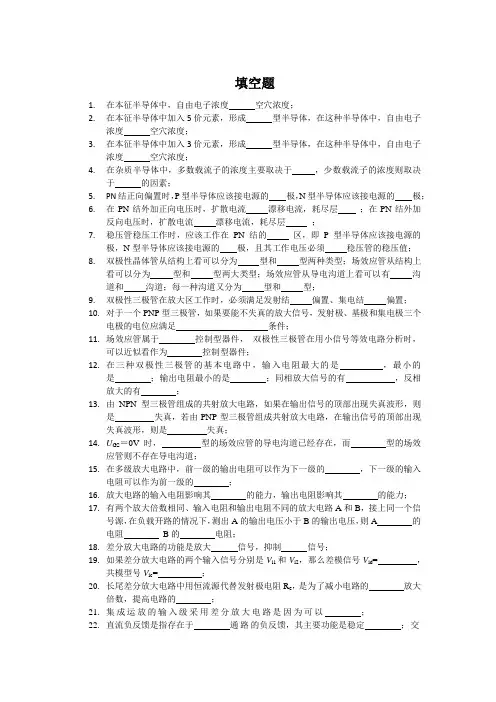

填空题1.在本征半导体中,自由电子浓度空穴浓度;2.在本征半导体中加入5价元素,形成型半导体,在这种半导体中,自由电子浓度空穴浓度;3.在本征半导体中加入3价元素,形成型半导体,在这种半导体中,自由电子浓度空穴浓度;4.在杂质半导体中,多数载流子的浓度主要取决于,少数载流子的浓度则取决于的因素;5.PN结正向偏置时,P型半导体应该接电源的极,N型半导体应该接电源的极;6.在PN结外加正向电压时,扩散电流漂移电流,耗尽层;在PN结外加反向电压时,扩散电流漂移电流,耗尽层;7.稳压管稳压工作时,应该工作在PN结的区,即P型半导体应该接电源的极,N型半导体应该接电源的极,且其工作电压必须稳压管的稳压值;8.双极性晶体管从结构上看可以分为型和型两种类型;场效应管从结构上看可以分为型和型两大类型;场效应管从导电沟道上看可以有沟道和沟道;每一种沟道又分为型和型;9.双极性三极管在放大区工作时,必须满足发射结偏置、集电结偏置;10.对于一个PNP型三极管,如果要能不失真的放大信号,发射极、基极和集电极三个电极的电位应满足条件;11.场效应管属于控制型器件,双极性三极管在用小信号等效电路分析时,可以近似看作为控制型器件;12.在三种双极性三极管的基本电路中,输入电阻最大的是,最小的是;输出电阻最小的是;同相放大信号的有,反相放大的有;13.由NPN型三极管组成的共射放大电路,如果在输出信号的顶部出现失真波形,则是失真,若由PNP型三极管组成共射放大电路,在输出信号的顶部出现失真波形,则是失真;14.U GS=0V时,型的场效应管的导电沟道已经存在,而型的场效应管则不存在导电沟道;15.在多级放大电路中,前一级的输出电阻可以作为下一级的,下一级的输入电阻可以作为前一级的;16.放大电路的输入电阻影响其的能力,输出电阻影响其的能力;17.有两个放大倍数相同、输入电阻和输出电阻不同的放大电路A和B,接上同一个信号源,在负载开路的情况下,测出A的输出电压小于B的输出电压,则A的电阻B的电阻;18.差分放大电路的功能是放大信号,抑制信号;19.如果差分放大电路的两个输入信号分别是V i1和V i2,那么差模信号V id=,共模型号V ic=;20.长尾差分放大电路中用恒流源代替发射极电阻R e,是为了减小电路的放大倍数,提高电路的;21.集成运放的输入级采用差分放大电路是因为可以;22.直流负反馈是指存在于通路的负反馈,其主要功能是稳定;交流负反馈是指存在于 通路的负反馈,它可以改善放大电路的 指标;23. 为了提高放大电路的输入电阻,则可以引入 负反馈;若要稳定输出电压,则可引入 负反馈;若要减小输出电阻,则可引入 负反馈;若要稳定输出电流,则可引入 负反馈;若要减小输入电阻,则可引入 负反馈;24. 欲得到电流-电压转换电路,应在放大电路中引入 ;25. 欲将电压信号转换成与之成比例的电流信号,应在放大电路中引入 ;26. 欲减小电路从信号源索取的电流,增大带负载能力,应在放大电路中引入 ;27. 欲从信号源获得更大的电流,并稳定输出电流,应在放大电路中引入 ;28. 甲类功放电路三极管的导通角是 ,乙类功放电路三极管的导通角是 ,甲乙类功放电路三极管的导通角是 ;29. 功率放大电路的最大输出功率是在输入电压为正弦波时,输出基本不失真情况下,负载上可能获得的最大 ;30. 乙类功放中的交越失真是在输入信号的 附近产生的,产生的原因是在输入信号为零时,三极管没有合适的 ;31. 在信号运算与处理电路中,集成运算放大器都是工作在 区;并且都可以应用 和 的概念分析解决问题。
大学数电测试题及答案一、选择题(每题2分,共20分)1. 在数字电路中,最基本的逻辑运算是:A. 与运算B. 或运算C. 非运算D. 异或运算答案:A2. 以下哪个不是数字电路的组成部分?A. 逻辑门B. 触发器C. 电阻D. 电容器答案:C3. 一个基本的RS触发器由几个逻辑门组成?A. 1个B. 2个C. 3个D. 4个答案:B4. 在数字电路中,一个D触发器的输出在时钟脉冲的哪个时刻更新?A. 上升沿B. 下降沿C. 任何时刻D. 时钟脉冲的中间时刻答案:A5. 以下哪个是组合逻辑电路的特点?A. 有记忆功能B. 输出只依赖于当前输入C. 输出依赖于历史输入D. 需要时钟信号答案:B6. 一个4位二进制计数器的最大计数是:A. 8B. 16C. 32D. 64答案:B7. 在数字电路中,一个锁存器与一个触发器的主要区别是什么?A. 锁存器可以保持数据,触发器不能B. 触发器可以保持数据,锁存器不能C. 锁存器和触发器没有区别D. 锁存器需要外部时钟信号,触发器不需要答案:B8. 以下哪个逻辑门可以实现逻辑非运算?A. 与门B. 或门C. 非门D. 异或门答案:C9. 一个典型的二进制加法器可以处理的最大输入是:A. 0和1B. 1和0C. 1和1D. 0和0答案:C10. 在数字电路中,一个寄存器的主要功能是什么?A. 进行算术运算B. 存储数据C. 产生时钟信号D. 转换模拟信号为数字信号答案:B二、填空题(每题2分,共20分)1. 在数字电路中,逻辑“1”通常表示为电压______。
答案:高电平2. 一个完整的数字系统通常包括输入设备、______和输出设备。
答案:处理单元3. 一个8位二进制数可以表示的最大十进制数是______。
答案:2554. 在数字电路中,一个计数器的进位输出通常在计数到______时发生。
答案:最大值5. 一个典型的二进制减法器在减法运算中使用的是______。
《数字电子技术基础》试卷一一填空题(22分每空2分)1、A 0 , A 1 ________ 。
2、JK触发器的特性方程为:。
3、单稳态触发器中,两个状态一个为态,另一个为态.多谐振荡器两个状态都为态,施密特触发器两个状态都为态.4、组合逻辑电路的输出仅仅只与该时刻的有关,而与无关。
5、某数/模转换器的输入为8位二进制数字信号(D7~D0),输出为0〜25.5V的模拟电压。
若数字信号的最低位是“1其余各位是“0”则输出的模拟电压为。
6、一个四选一数据选择器,其地址输入端有个。
二、化简题(15分每小题5分)用卡诺图化简逻辑函数,必须在卡诺图上画岀卡诺圈1) Y (A,B,C,D ) =Em (0,1,2,3,4,5,6,7,13,15)2) L(A, B,C,D) m(0,13,14,15) d(1,2,3,9,10,11)利用代数法化简逻辑函数,必须写岀化简过程3)F(A,B,C) AB ABC A(B AB)三、画图题(10分每题5分)据输入波形画输岀波形或状态端波形(触发器的初始状态为0)1、AJLBB丁L2、rLrmrLHT1 ~h 1< [i ~~i~■四、分析题(17分)1、分析下图,并写岀输岀逻辑关系表达式,要有分析过程(2、电路如图所示,分析该电路,画出完全的时序图,并说明电五、设计题(28分)1、用红、黄、绿三个指示灯表示三台设备的工作情况:绿灯亮表示全部正常;红灯亮表示有一台不正常;黄灯亮表示两台不正常;红、黄灯全亮表示三台都不正常。
列岀控制电路真值表,要求用74LS138和适当的与非门实现此电路(20分)2、中规模同步四位二进制计数器74LS161的功能表见附表所示;请用反馈预置回零法设计一个六进制加法计数器。
(8分)六、分析画图题(8分)画岀下图所示电路在V作用下,输岀电压的波形和电压传输特性74LS138功能表如下:2 / 26(勿74LS161功能表 清零 预置 使能 时钟 预置数据输入 输出 RD LDEP ETCPD C B AQ D Q C Q B Q A L XX X X XXXXL L L L H L X XT D C B AD C B A H H LXX XXXX 保 持 HH X LX XXXX 保 持 HHH HTXXXX计 数《数字电子技术基础》试卷一答案一、 填空题(22分每空2分)n 1nn1、A ,A2、Q JQ KQ3、稳态,暂稳态,暂稳态,稳态4、输入,电路原先状态5、0.1V6、两二、 化简题(15分 每小题5分)1) Y (A,B,C,D ) =Em (0,1,2,3,4,5,6,7,13,15) = A BDG1 G 2A G 2BC BAY 0Y 1Y 2Y 3Y 4Y 5Y 6Y 7 X H X X X XHHHHHHHHXX HX X XHHHHHHHHL XX XXXHHHHHHHHH L LL L L LHHHHHHHLL H HLHHHHHH H L LL H L HHLHHHHHLHHHHHLHHHHH L LH L L HHHHLHHH H L LH LH HHHHHLHH H L LH HLHHHHHHLHH L LH HHHHHHHHHLH L LH L L输 入输出2)L(A,B,C,D) m(0,13,14,15) d(1,2,3,9,10,11) AB AD AC3)F(A,B,C) AB ABC A(B AB) A B BC AB AB A B BC A 0 三、画图题(10分每题5分) 1、n2、 rA 1钉厂LTLrLTLRr 1 U1―r丁 H : ■ : um四、分析题(17分)1、(6 分) L A B2、(11 分) 五进制计数器12 34 5 67 8 9.JWWWWL五、设计题(28分) 1、(20 分) 1 )根据题意,列岀真值表 由题意可知,令输入为 A 、B 、C 表示三台设备的工作情况,A B C R Y G 0 0 01 1 0 00 10 1 0 0 1 0 0 1 0 0 1 1 1 0 0 1 0 0 0 1 0 1 0 1 1 0 0 11 0 1 0 0 11 10 0 1“1”表示正常,“0”表示不正常,令输岀为 R ,Y ,G 表示红、黄、绿二个批示灯的状态,“1”表示亮,“0”表示灭。
数字电子技术基础试题一、填空题 : (每空1分,共10分)1. (30.25) 10 = ( ) 2 = ( ) 16 。
2 . 逻辑函数L = + A+ B+ C +D = 。
3 . 三态门输出的三种状态分别为:、和。
4 . 主从型JK触发器的特性方程= 。
5 . 用4个触发器可以存储位二进制数。
6 . 存储容量为4K×8位的RAM存储器,其地址线为条、数据线为条。
二、选择题: (选择一个正确的答案填入括号内,每题3分,共30分 )1.设图1中所有触发器的初始状态皆为0,找出图中触发器在时钟信号作用下,输出电压波形恒为0的是:()图。
图 12.下列几种TTL电路中,输出端可实现线与功能的电路是()。
A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路,其多余输入端正确的处理方法是()。
A、通过大电阻接地(>1.5KΩ)B、悬空C、通过小电阻接地(<1KΩ)D、通过电阻接V CC4.图2所示电路为由555定时器构成的()。
A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路()。
图2A、计数器B、寄存器C、译码器D、触发器6.下列几种A/D转换器中,转换速度最快的是()。
图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7.某电路的输入波形 u I 和输出波形 u O 如图 3所示,则该电路为()。
图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8.要将方波脉冲的周期扩展10倍,可采用()。
A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为()。
A、B、C、D、10、一个数据选择器的地址输入端有3个时,最多可以有()个数据信号输出。
A、4B、6C、8D、16三、逻辑函数化简(每题5分,共10分)1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D,约束条件:A C + A CD+AB=0四、分析下列电路。
数字电子技术基础试题(一)一、填空题 : (每空1分,共10分)1. (30.25) 10 = ( ) 2 = ( ) 16 。
2 . 逻辑函数L = + A+ B+ C +D = 。
3 . 三态门输出的三种状态分别为:、和。
4 . 主从型JK触发器的特性方程= 。
5 . 用4个触发器可以存储位二进制数。
6 . 存储容量为4K×8位的RAM存储器,其地址线为条、数据线为条。
二、选择题: (选择一个正确的答案填入括号内,每题3分,共30分 )1.设图1中所有触发器的初始状态皆为0,找出图中触发器在时钟信号作用下,输出电压波形恒为0的是:()图。
图 12.下列几种TTL电路中,输出端可实现线与功能的电路是()。
A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路,其多余输入端正确的处理方法是()。
A、通过大电阻接地(>1.5KΩ)B、悬空C、通过小电阻接地(<1KΩ)D、通过电阻接V CC4.图2所示电路为由555定时器构成的()。
A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路()。
图2A、计数器B、寄存器C、译码器D、触发器6.下列几种A/D转换器中,转换速度最快的是()。
图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7.某电路的输入波形 u I 和输出波形 u O 如图 3所示,则该电路为()。
图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8.要将方波脉冲的周期扩展10倍,可采用()。
A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为()。
A、B、C、D、10、一个数据选择器的地址输入端有3个时,最多可以有()个数据信号输出。
A、4B、6C、8D、16三、逻辑函数化简(每题5分,共10分)1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D,约束条件:A C + A CD+AB=0四、分析下列电路。
数电期末考试题及答案华工一、选择题(每题2分,共20分)1. 在数字电路中,最基本的逻辑关系是()。
A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案:A2. 下列哪个不是数字电路的优点?()A. 高速度B. 低功耗C. 易于集成D. 体积大答案:D3. 在以下触发器中,具有记忆功能的触发器是()。
A. 与非门B. 或非门C. D触发器D. 异或门答案:C4. 一个完整的数字系统通常由以下哪两个部分组成?()A. 模拟部分和数字部分B. 硬件部分和软件部分C. 输入部分和输出部分D. 运算部分和存储部分答案:B5. 以下哪个不是数字电路设计中常用的工具?()A. 逻辑仿真软件B. 波形发生器C. 模拟示波器D. 电阻测试仪答案:D...(此处省略其他选择题及答案)二、填空题(每题2分,共20分)1. 一个四位二进制计数器可以计数到______。
答案:152. 一个典型的数字电路设计流程包括逻辑设计、______、测试和验证。
答案:电路实现3. 在数字电路中,______是最基本的逻辑单元。
答案:逻辑门4. 一个简单的加法器可以完成二进制数的______和加法运算。
答案:加5. 一个时钟周期包括上升沿和______。
答案:下降沿...(此处省略其他填空题及答案)三、简答题(每题10分,共30分)1. 简述数字电路与模拟电路的区别。
答案:数字电路与模拟电路的主要区别在于信号的形式和处理方式。
数字电路处理的是离散的数字信号,通常只有两个状态,如二进制的0和1,而模拟电路处理的是连续变化的模拟信号,可以有无限多的状态。
数字电路具有更高的抗干扰能力,且易于集成和大规模生产,而模拟电路则在信号处理和放大方面有其优势。
2. 解释什么是时序逻辑电路,并给出一个例子。
答案:时序逻辑电路是一种包含存储元件的数字电路,其输出不仅取决于当前的输入,还取决于电路的历史状态。
例如,一个简单的触发器就是一个时序逻辑电路,它可以存储一个位的信息,并根据输入信号改变其状态。
数电试题及答案一、选择题(每题2分,共20分)1. 在数字电路中,最基本的逻辑运算有哪几种?A. 与、或、非B. 与、或、异或C. 与、或、同或D. 与、或、非、异或2. 下列哪个不是数字电路的特点?A. 离散性B. 可编程性C. 模拟性D. 可重复性3. 触发器的主要用途是什么?A. 存储一位二进制信息B. 进行算术运算C. 进行逻辑运算D. 放大信号4. 以下哪个不是组合逻辑电路的特点?A. 输出只依赖于当前输入B. 输出可以延迟于输入C. 没有记忆功能D. 可以进行复杂的逻辑运算5. 以下哪个是同步计数器的特点?A. 所有触发器的时钟输入端连接在一起B. 计数过程可以异步进行C. 计数速度慢D. 计数精度低二、填空题(每空1分,共10分)6. 数字电路中最基本的逻辑门是_________、_________、_________。
7. 一个4位二进制计数器可以表示的最大十进制数是_________。
8. 一个D触发器具有_________个稳定状态。
9. 在数字电路设计中,_________是用于描述电路逻辑功能的图形符号。
10. 一个完整的数字钟电路至少需要_________个计数器。
三、简答题(每题5分,共20分)11. 简述数字电路与模拟电路的主要区别。
12. 解释什么是同步时序逻辑电路,并给出一个常见的同步时序逻辑电路的例子。
13. 说明什么是寄存器,并描述其在数字系统中的作用。
14. 什么是二进制计数器?简述其工作原理。
四、计算题(每题10分,共20分)15. 给定一个由与门、或门和非门组成的电路,输入A=0, B=1, C=0,D=1,请计算输出结果。
16. 设计一个3位二进制计数器,并给出其状态转移图和时序图。
五、设计题(每题15分,共30分)17. 设计一个简单的数字频率计,要求能够测量输入信号的频率,并在七段显示器上显示结果。
18. 设计一个简单的数字电压表,能够测量并显示0-5V范围内的电压值。
本章习题
5.1分析图题4.1a电路的逻辑功能,列出逻辑功能表,画出R、S输入图b信号时的输出波形。
题5.1 逻辑功能表
解:见题5.1 逻辑功能表和波形图。
5.2画出图题5.2各触发器在时钟脉冲作用
下的输出波形。
(初态为“0”)
解:波形见题5.2图。
5.3画出图题4.3中各不同触发方式的D触发器在输入信号作用下的输出波形 (初态为0)。
解:波形见题5.3图。
5.4图题5.4a由CMOS或非门和传输门组成的触发器,分析电路工作原理,说明触发器类型。
如果用两个图a的电路构成图b电路,说明图b电路是什么性质的触发器。
解:图a为同步D触发器,CP为使能控制,低电平有效。
当CP=“0”时,TG1通、TG2断,触发器根据D信号改变状态;当CP=“1”时,TG1断、TG2通,触发器状态保持。
逻辑符号
Q n S R Q n+1Q—n+1功能
0 1 0 1 0 置位
1 1 0 1 0 置位
0 0 1 0 1 复位
1 0 1 0 1 复位
0 0 0 0 1 保持
1 0 0 1 0 保持
0 1 1 1 1 非法
1 1 1 1 1 非法
如图5.2a。
图b为主从D触发器,时钟CP的上升沿有效,逻辑符号如图5.2b。
5.5 画出图题5.5(a)所示电路在输入图(b)信号时的输出波形。
解:当A=“1”时,CP的下降沿使Q=“1”。
当Q=“1”且CP =“1”时,Q复位。
波形见题5.5图。
5.6画出图题5.6(a)电路的三个输出Q2、Q1、Q0在图(b)信号输入时的波形变化图(初始状态均为“0”)。
分析三个输出信号和输入信号的关系有何特点。
解:波形见题5.6图。
输出信号按位序递增顺序比输入滞后一个CP周期。
5.7 画出图题5.7所示电路的三个输出Q2、Q1、Q0在时钟脉冲作用下波形变化图(初始状态均为“0”)。
若三个输出组成三位二进制码,Q2为最高位,分析输出码和时钟脉冲输入个数之间的关系。
解:波形见题5.7图,输出码随时钟输入递减:“000”→“111”→“110”→“101”→
“100”→“011”→“010”→“011”→“001”→“000”,每8个时钟周期循环一次。
5.8画出图题5.8电路在A、B信号作用下Q1、Q0、Y的输出波形。
Q1、Q0的初始状态为“0”。
解:JK触发器连成T′触发器,A的下降沿使Q0变反;B的上升沿使Q1=Q0;而Q1=“1”时使Q0复位。
波形见题5.8图。
5.9画出图题5.9(a)所示电路的输出Q1、Q2在图(b)输入信号作用下的波形。
解:R D的低电平使两个触发器复位,时钟上升沿使Q1=D。
时钟下降沿时若Q1=“1”,Q2变反,Q1=“0”;Q2不变。
波形见题5.9图。
5.10画出图题5.10所示电路中B端的波形,并比较A和B的波形,说明此电路的功能。
设各触发器初态为0。
解:A的下降沿使Q变反;CP下降沿时若Q=“1”,B变反(=1),同时使Q立即复位;若Q=“0”,则B=“0”。
波形见题5.10图。
所以A、B信号同频率,但B的高电平时间等于CP周期、并由CP下降沿同步。
5.11分析图题5.11 (a) 所示同步时序电路。
如初始状态为“0”,输入信号如图5.12 (b) 所
示,画出D、Q、Z的波形图。
解:D=X○+Q;Q n+1=D=X○+Q n;输出方程:Z=XQ,CP上升沿触发。
波形见题5.11图。
5.12画出图题5.12(a)所示电路在输入图(b)信号时Q1的输出波形。
(初始状态都为“0”)
解:Q1的低电平使Q2复位,Q2的高电平使Q1复位。
当两个触发器的状态都为“0”时,Q2被强制复位,CP2没有作用。
CP1的上升沿使Q1置“1”,Q2复位无效;随后的CP2上升沿使Q2置位→使Q1复位→使Q2复位。
所以,Q1的高电平时间等于CP1超前于CP2的相位差时间,Q2的高电平时间只等于两个触发器的传输延迟时间。
波形图见题5.12图。
5.13 图题5.13 (a)、(b) 所示为两个时序电路,其输入信号如图(c) 所示。
试分别画出相应的输出波形Q1、Q2。
解:J1=Q1○+A,K1=Q——1○+B,Q1n+1=A Q——1 n +B—Q1n;
D= Q2○+A,Q2n+1= Q 2 n○+A。
波形见题5.13图。
5.14 电路如图题5.14所示,设所有触发器的初始状态为0,请画出在时钟脉冲CP作用下Q1、Q2、Q3的波形图。
解:状态方程:Q1n+1=Q1n Q——2n +Q——3 n;Q2n+1=Q1n ;Q3n+1=Q2n
CP上升沿触发,波形见题5.14图。
