钎焊工艺

钎焊工艺详解钎焊是一种将两个或多个金属零件连接在一起的焊接方法。

它使用与连接零件相似或与其不同的金属填充材料，通过加热至融化状态，将填充材料与母材结合形成坚固的连接。

本文将详细解释钎焊的工艺步骤、材料选择、设备要求以及一些常见问题和注意事项。

一、工艺步骤1. 准备工作：确认要连接的零件的材料和尺寸，并进行准备工作。

包括清洁焊接表面、切割和形状加工等。

2. 材料选择：根据连接零件的材料，选择合适的填充材料。

填充材料应与母材相容，并具有良好的流动性和可湿润性。

3. 预热：对于某些材料，如铜和镍合金，预热是必需的。

预热可以帮助提高钎焊的质量和连接强度。

4. 焊接操作：将填充材料放置在连接零件之间，并加热至填充材料融化。

填充材料通过液态形态自由流动，填充连接零件之间的间隙。

5. 冷却和清洁：完成钎焊后，待连接部分冷却。

冷却后，清洁焊缝以去除可能存在的残留物和氧化层。

二、材料选择1. 填充材料：填充材料的选择取决于连接零件的材料。

常用的填充材料包括铜、银、镍和钢等。

填充材料的选择应满足连接零件的强度和耐腐蚀性要求。

2. 手工工具：钎焊过程中使用的手工工具通常包括火焰喷枪、钎焊炬、钳子等。

这些工具用于加热和操作填充材料。

3. 保护剂：钎焊过程中，应使用适当的保护剂来防止填充材料和焊缝氧化，提高钎焊质量。

一些常用的保护剂包括流动剂和防氧剂。

三、设备要求1. 焊接设备：钎焊过程通常需要使用焊接设备，如火焰炬焊机、气体焊接机、电子焊接机等。

具体的设备选择取决于连接零件的材料和尺寸。

2. 安全设备：钎焊过程中，应佩戴适当的防护服、保护眼镜和手套等个人防护设备，以确保焊接操作的安全。

四、常见问题与注意事项1. 清洁与预处理：在进行钎焊之前，应确保连接零件的表面清洁，并进行必要的预处理。

不良的预处理可能导致焊接质量下降。

2. 控制焊接温度：钎焊过程中，应严格控制焊接温度，避免过高或过低的温度。

过高的温度可能导致填充材料和母材熔化，过低的温度可能无法实现良好的连接。

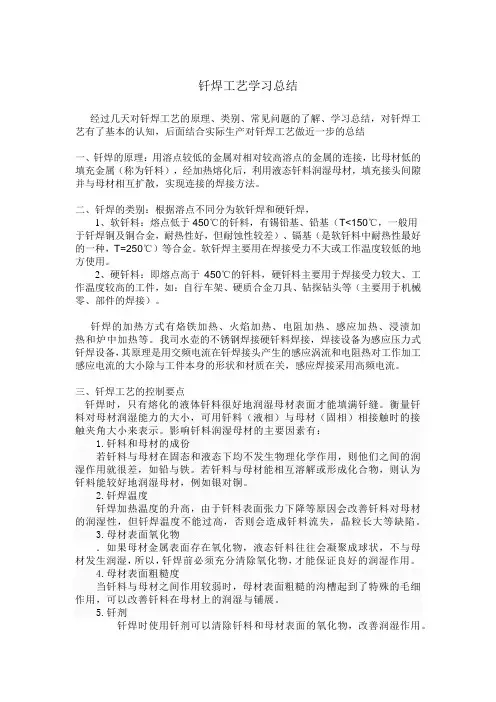

钎焊工艺学习总结经过几天对钎焊工艺的原理、类别、常见问题的了解、学习总结，对钎焊工艺有了基本的认知，后面结合实际生产对钎焊工艺做近一步的总结一、钎焊的原理：用溶点较低的金属对相对较高溶点的金属的连接，比母材低的填充金属（称为钎料），经加热熔化后，利用液态钎料润湿母材，填充接头间隙并与母材相互扩散，实现连接的焊接方法。

二、钎焊的类别：根据溶点不同分为软钎焊和硬钎焊，1、软钎料：熔点低于450℃的钎料，有锡铅基、铅基（T<150℃，一般用于钎焊铜及铜合金，耐热性好，但耐蚀性较差）、镉基（是软钎料中耐热性最好的一种，T=250℃）等合金。

软钎焊主要用在焊接受力不大或工作温度较低的地方使用。

2、硬钎料：即熔点高于450℃的钎料，硬钎料主要用于焊接受力较大、工作温度较高的工件，如：自行车架、硬质合金刀具、钻探钻头等（主要用于机械零、部件的焊接）。

钎焊的加热方式有烙铁加热、火焰加热、电阻加热、感应加热、浸渍加热和炉中加热等。

我司水壶的不锈钢焊接硬钎料焊接，焊接设备为感应压力式钎焊设备，其原理是用交频电流在钎焊接头产生的感应涡流和电阻热对工作加工感应电流的大小除与工件本身的形状和材质在关，感应焊接采用高频电流。

三、钎焊工艺的控制要点钎焊时，只有熔化的液体钎料很好地润湿母材表面才能填满钎缝。

衡量钎料对母材润湿能力的大小，可用钎料（液相）与母材（固相）相接触时的接触夹角大小来表示。

影响钎料润湿母材的主要因素有：1.钎料和母材的成份若钎料与母材在固态和液态下均不发生物理化学作用，则他们之间的润湿作用就很差，如铅与铁。

若钎料与母材能相互溶解或形成化合物，则认为钎料能较好地润湿母材，例如银对铜。

2.钎焊温度钎焊加热温度的升高，由于钎料表面张力下降等原因会改善钎料对母材的润湿性，但钎焊温度不能过高，否则会造成钎料流失，晶粒长大等缺陷。

3.母材表面氧化物．如果母材金属表面存在氧化物，液态钎料往往会凝聚成球状，不与母材发生润湿，所以，钎焊前必须充分清除氧化物，才能保证良好的润湿作用。

钎焊工艺目录一、前言 (2)二、钎焊原理 (2)1、液态钎料的填缝原理. (2)2、钎料与焊件金属的相互作用. (3)三、铜管温度与钎料的关系. (4)四、气体火焰钎焊操作技术. (4)1、焊前清理. (5)2、清洁度检验. (5)3、接头安装. (5)4、安装检验. (5)5、充氮保护. (6)6、冷却作业. (6)7、调节火焰. (7)8、焊炬及焊嘴选择. (9)9、加热. (9)10、加入钎料、钎剂. (10)11、加热保持. (11)12、焊后处理. (11)13、焊后检验. (11)五、常见钎焊缺陷及处理对策. (12)六、补焊的技术要求. (13)七、安全技术 (14)钎焊工艺规程、八、亠一、前言钎焊是三大焊接方法（熔焊、压焊、钎焊）的一种。

钎焊是采用比焊件金属熔点低的金属钎料，将焊件和钎料加热到高于钎料、低于焊件熔化温度，利用液态钎料润湿焊件金属，填充接头间隙并与母材金属相互扩散实现连接焊件的一种方法。

钎焊与熔焊相比，有下列优点：a）钎焊时焊件不熔化。

在大多数情况下，钎焊温度比焊件金属熔点低得多，因此，钎焊后工件组织和机械性能变化小，应力及变形小。

b ）可以钎焊任意组合的金属材料，可以钎焊金属与非金属。

c）可以一次完成多个零件的钎焊或套叠式、多层式结构焊件的钎焊。

d）可以钎焊极细极薄的零件，也可以钎焊厚薄及粗细差别很大的零件。

e）可以将某些材料的钎焊接头拆开，重复进行钎焊。

钎焊的不足之处是：a）钎焊接头的比强度较熔焊低，因此常用搭接接头型式来提高承载能力。

b）钎焊工件连接表面的清理工件和工件装配质量要求都很高。

钎焊，按所用的热源不同，可分为：火焰钎焊、感应钎焊、烙铁钎焊、电阻钎焊及炉中钎焊等。

空调制冷系统中钎焊采用火焰钎焊的方法，其通用性大、工艺过程较为简单，但火焰钎焊手工操作，加热温度和时间难以把握，因此要求操作人员具备熟练的操作技巧。

本手册主要介绍空调制冷系统生产、安装有关火焰钎焊方面内容。

14种常用钎焊工艺方法与技术规范钎焊是一种常见的焊接方法，广泛应用于金属制品、航空航天、机械制造、建筑等领域。

下面将介绍14种常用的钎焊工艺方法与技术规范。

1.火焰钎焊：使用氧乙炔火焰进行钎焊，通常用于低温钎焊。

2.电阻钎焊：利用电流通过工件产生热量，将钎料熔化并连接工件。

3.电弧钎焊：利用电焊机产生的电弧将钎料熔化并连接工件。

4.真空钎焊：在低压或真空条件下进行钎焊，避免氧化反应。

5.惰性气体保护钎焊：利用氩气等惰性气体进行保护，防止氧化。

6.爆破钎焊：在钎焊过程中加入定时爆破药剂，提高钎焊质量。

7.块料钎焊：使用金属块料作为钎料，直接加热熔化后连接工件。

8.焊盘钎焊：使用特殊焊盘进行钎焊，保护工件和钎料。

9.超声波钎焊：利用超声波产生的摩擦热进行钎焊。

10.坩埚钎焊：将钎料放入坩埚中进行加热，然后将熔化的钎料倒入连接工件。

11.光束钎焊：利用激光束照射工件进行钎焊。

12.电子束钎焊：利用电子束对工件进行加热和钎焊。

13.感应钎焊：利用感应加热将钎料熔化并连接工件。

14.激光钎焊：利用激光进行钎焊，具有较高的精度和速度。

在进行钎焊时，还需要遵循一些技术规范：1.先清洁工件表面，去除氧化物、油脂等污染物。

2.钎焊前进行预热，提高钎焊质量和连接强度。

3.控制钎焊温度，防止过热或过冷引起焊接质量问题。

4.控制加热时间，避免过长或过短的加热时间影响钎焊质量。

5.控制钎料的使用量，确保钎料能充分填充连接间隙。

6.进行钎焊后，要对焊缝进行清理，去除焊渣和氧化物。

7.钎焊后进行表面处理，提高防腐性和美观度。

8.进行焊接质量检验，确保焊接接头的强度和密封性。

9.钎焊过程中要注意安全，佩戴防护设备，防止伤害。

10.根据具体工件的材料和要求选择合适的钎焊方法和钎料。

总之，钎焊是一种常用的焊接方法，在实际应用中有着广泛的用途。

掌握不同的钎焊工艺方法和遵循相应的技术规范，可以提高钎焊质量，确保焊接接头的强度和密封性。

目录一、前言 (2)二、钎焊原理 (2)1、液态钎料的填缝原理 (2)2、钎料与焊件金属的相互作用 (3)三、铜管温度与钎料的关系 (4)四、气体火焰钎焊操作技术 (4)1、焊前清理 (5)2、清洁度检验 (5)3、接头安装 (5)4、安装检验 (5)5、充氮保护 (6)6、冷却作业 (6)7、调节火焰 (7)8、焊炬及焊嘴选择 (9)9、加热 (9)10、加入钎料、钎剂 (10)11、加热保持 (11)12、焊后处理 (11)13、焊后检验 (11)五、常见钎焊缺陷及处理对策 (12)六、补焊的技术要求 (13)七、安全技术 (14)钎焊工艺规程一、前言钎焊是三大焊接方法（熔焊、压焊、钎焊）的一种。

钎焊是采用比焊件金属熔点低的金属钎料，将焊件和钎料加热到高于钎料、低于焊件熔化温度，利用液态钎料润湿焊件金属，填充接头间隙并与母材金属相互扩散实现连接焊件的一种方法。

钎焊与熔焊相比，有下列优点：a）钎焊时焊件不熔化。

在大多数情况下，钎焊温度比焊件金属熔点低得多，因此，钎焊后工件组织和机械性能变化小，应力及变形小。

b）可以钎焊任意组合的金属材料，可以钎焊金属与非金属。

c）可以一次完成多个零件的钎焊或套叠式、多层式结构焊件的钎焊。

d）可以钎焊极细极薄的零件，也可以钎焊厚薄及粗细差别很大的零件。

e）可以将某些材料的钎焊接头拆开，重复进行钎焊。

钎焊的不足之处是：a）钎焊接头的比强度较熔焊低，因此常用搭接接头型式来提高承载能力。

b）钎焊工件连接表面的清理工件和工件装配质量要求都很高。

钎焊，按所用的热源不同，可分为：火焰钎焊、感应钎焊、烙铁钎焊、电阻钎焊及炉中钎焊等。

空调制冷系统中钎焊采用火焰钎焊的方法，其通用性大、工艺过程较为简单，但火焰钎焊手工操作，加热温度和时间难以把握，因此要求操作人员具备熟练的操作技巧。

本手册主要介绍空调制冷系统生产、安装有关火焰钎焊方面内容。

二、钎焊原理钎焊是利用液态钎料填满钎焊金属结合面的间隙面形成牢固接头的焊接方法，其工艺过程必须具备两个基本条件。

钎焊工艺目录一、前言 (3)二、钎焊原理 (5)1、液态钎料的填缝原理 (5)2、钎料与焊件金属的相互作用 (6)三、铜管温度与钎料的关系 (8)四、气体火焰钎焊操作技术 (9)1、焊前清理 (10)2、清洁度检验 (11)3、接头安装 (11)4、安装检验 (12)5、充氮保护 (13)6、冷却作业 (14)7、调节火焰 (15)8、焊炬及焊嘴选择 (18)9、加热 (19)10、加入钎料、钎剂 (21)11、加热保持 (23)12、焊后处理 (23)13、焊后检验 (23)五、常见钎焊缺陷及处理对策 (25)六、补焊的技术要求 (30)七、安全技术 (31)钎焊工艺规程一、钎焊概括钎焊是三大焊接方法（熔焊、压焊、钎焊）的一种。

钎焊是采用比焊件金属熔点低的金属钎料，将焊件和钎料加热到高于钎料、低于焊件熔化温度，利用液态钎料润湿焊件金属，填充接头间隙并与母材金属相互扩散实现连接焊件的一种方法。

钎焊与熔焊相比，有下列优点：a）钎焊时焊件不熔化。

在大多数情况下，钎焊温度比焊件金属熔点低得多，因此，钎焊后工件组织和机械性能变化小，应力及变形小。

b）可以钎焊任意组合的金属材料，可以钎焊金属与非金属。

c）可以一次完成多个零件的钎焊或套叠式、多层式结构焊件的钎焊。

d）可以钎焊极细极薄的零件，也可以钎焊厚薄及粗细差别很大的零件。

e）可以将某些材料的钎焊接头拆开，重复进行钎焊。

钎焊的不足之处是：a）钎焊接头的比强度较熔焊低，因此常用搭接接头型式来提高承载能力。

b）钎焊工件连接表面的清理工件和工件装配质量要求都很高。

钎焊，按所用的热源不同，可分为：火焰钎焊、感应钎焊、烙铁钎焊、电阻钎焊及炉中钎焊等。

空调制冷系统中管接头钎焊采用火焰钎焊的方法，其通用性大、工艺过程较为简单，但火焰钎焊手工操作，加热温度和时间难以把握，因此要求操作人员具备熟练的操作技巧。

二、钎焊原理钎焊是利用液态钎料填满钎焊金属结合面的间隙面形成牢固接头的焊接方法，其工艺过程必须具备两个基本条件。

生产工艺钎焊工艺流程一、概述钎焊是一种热焊接工艺，利用高温熔化的钎料填充焊接件表面，形成涂层或填充物与母材牢固连接的焊接方法。

钎焊工艺具有温度低、变形小、焊接强度高等优点，广泛应用于航空航天、电子、冶金、制造等领域。

本文将介绍钎焊的生产工艺流程，包括前期准备、工艺参数选择、设备调试、工件钎焊等内容。

二、前期准备1. 材料准备在进行钎焊之前，首先需要准备好所需的材料，包括母材、钎料、流量剂等。

母材的选择应符合工程设计要求，并且在钎焊过程中具有良好的热传导性和机械性能。

钎料的选择应根据焊接件的材料和要求进行选择，同时需要保证钎料的成分和熔点符合工艺要求。

流量剂可用于清洁和保护焊缝，减少氧化剂对焊接质量的影响。

2. 清洁工件清洁工件是保证钎焊质量的重要步骤。

在钎焊之前，需要对工件进行清洁处理，去除表面的氧化层、油污和杂质，以保证钎焊时的焊接质量。

3. 设备准备在进行钎焊之前，还需要准备好所需的设备和工具，包括钎焊设备、加热设备、保护气体等。

钎焊设备应具有调节温度、气流和压力的功能，以满足不同工艺要求。

加热设备可采用火焰加热、电阻加热等方式，保护气体可用于防止氧化和污染焊接区域。

三、工艺参数选择1. 焊接材料选择在进行钎焊之前，需要根据工程要求选择合适的钎焊材料，包括钎料和流量剂。

钎料的选择应根据母材的材质和要求进行选择，同时需要考虑钎料的成分、熔点和润湿性。

2. 焊接工艺参数选择钎焊工艺参数的选择对焊接质量起着至关重要的作用。

在选择工艺参数时，需要考虑母材的材质、厚度、形状等因素，同时还需要考虑焊接件的几何形状、尺寸和要求等因素。

常见的工艺参数包括焊接温度、气流速度、保护气体流量等。

3. 焊接方式选择钎焊的方式主要包括手工钎焊、气体焊、电子束焊等。

在选择钎焊方式时，需要根据工程要求和焊接条件进行选择，同时还需要考虑工艺的适用性、生产效率和成本等因素。

四、设备调试1. 钎焊设备调试在进行钎焊之前，需要对钎焊设备进行调试和检验，以保证设备的正常工作和稳定性。

钎焊工艺方法是钎焊是一种常用的金属连接工艺方法，主要通过加热和熔化填充材料来连接金属部件。

钎焊工艺方法有多种，下面将对其中几种常用的方法进行介绍。

1.常见的钎焊方法之一是火焰钎焊。

该方法通过火焰将填充材料加热至熔化，并将其涂覆在连接部位上。

然后，使用火焰加热连接部位，使其达到足够的温度，从而使填充材料熔化，并与金属基材形成牢固的连接。

火焰钎焊需要使用氧气和燃气（如乙炔）等燃烧混合物作为热源。

2.另一种常见的钎焊方法是电弧钎焊。

该方法使用电弧产生的高温来将填充材料加热至熔化，并与金属基材连接。

电弧钎焊中，填充材料通常以棒状或丝状的形式使用，并由电弧自动送进连接部位。

电弧钎焊通常需要特殊的钎焊设备，如钎焊机和电弧焊机。

3.焊接材料的选择也是钎焊工艺方法中很重要的一环。

填充材料应具有与金属基材相似的化学成分，以确保在加热和冷却过程中没有大的结构变化。

填充材料通常是金属或合金的形式，如铜合金、银合金和镍合金等。

此外，填充材料还需要具有良好的润湿性，以便在加热过程中能够与金属基材充分接触，并形成良好的连接。

4.预处理是钎焊工艺方法中的另一个重要环节。

在进行钎焊之前，需要对连接部位进行清洁和表面处理，以确保连接的可靠性。

通常需要使用酸性溶液或金属清洁剂将连接部位清洗干净，并去除杂质和氧化物。

此外，还需要进行刮削、打磨或喷砂等操作，以改善接触性能和焊接效果。

5.钎焊过程中的控制也是关键。

温度控制是钎焊过程中的重要要素，过高的温度会导致过度熔化和变形，而过低的温度则无法使填充材料熔化。

此外，还需要控制焊接速度、填充材料的供应量和焊缝的形状等参数，以确保钎焊的质量和可靠性。

总的来说，钎焊工艺方法是一种常用的金属连接方法，通过加热和熔化填充材料来与金属基材连接。

常见的方法包括火焰钎焊和电弧钎焊，而填充材料的选择、预处理和过程控制也是工艺中需要注意的要点。

钎焊广泛应用于汽车制造、电子设备、航空航天和家具制造等领域，具有连接可靠、成本低廉和操作方便等优点。

钎焊生产工艺钎焊生产工艺包括：钎焊前工件表面准备、装配、安置钎料、钎焊、钎后处理等各工序，每一工序均会影响产品的最终质量。

工件表面准备钎焊前必须仔细地清除上件表面的氧化物、油脂、脏物及油漆等，因为熔化了的钎料不能润湿未经清理的零件表面，也无法填充接头间隙。

有时，为厂改善母材的钎焊性以及提高钎焊接头的抗腐蚀性，钎焊前还必须将零件预先镀覆某种金属层。

(1)清除油污油污可用有机溶剂去除。

常用的有机溶剂有酒精、四氯化碳、汽油、三氯化烯、二氯乙烷及三氯乙烷等。

小批生产时町将零什浸在有机溶剂中清洗干净。

大批生产中应用最广的是在有机溶剂的蒸汽中脱脂。

此外，在热的碱溶液中清洗也可得到满意的效果。

例如钢制零件可浸入70—80℃的10％苛性钠溶液中脱脂，铜和铜合金零件GAGGAGAGGAFFFFAFAF可在50g磷酸三钠，50g碳酸氢纳加1L水的溶液内清洗，溶液温度为60～80°C。

零件的脱脂也可在洗涤剂中进行脱脂后用水仔细清洗。

当零件表面能完全被水润湿时，表明表面油脂已去除干净。

对于形状复杂而数量很大的小零件，也可在专门的槽子中用超声波清洗。

超声波去油效率高。

(2)清除氧化物钎焊前，零件表面的氧化物可用机械方法、化学浸蚀法和电化学浸蚀方法进行。

机械方法清理时可采用锉刀、金属刷、砂纸、砂轮、喷砂等去除零们：表面的氧化膜。

其中锉刀和砂纸清理用于单件生产，清理时形成的沟槽还有利于钎料的润湿和铺展。

批量生产时用砂轮、金属刷、喷砂等方法。

铝和铝合金、钛合金的表面不宜用机械清理法。

化学浸蚀法广泛用于清除零件表面的氧化物，特别是批量生产中，因为他的生产率比较高，但要防止表面的过浸蚀。

适用于不同金属的化学浸蚀液成分列于表1。

对于大批量生产及必须快速清除氧化膜的场合，可采用，电化学浸蚀法(表2)。

GAGGAGAGGAFFFFAFAF表1 化学浸蚀液成分表2 电化学浸蚀GAGGAGAGGAFFFFAFAFGAGGAGAGGAFFFFAFAF化学浸蚀和电化学浸蚀后，还应进行光泽处理或中和处理（表3)，随后在冷水或热水中洗净，并加以干燥。
