钎焊方法及工艺

钎焊工艺详解钎焊是一种将两个或多个金属零件连接在一起的焊接方法。

它使用与连接零件相似或与其不同的金属填充材料，通过加热至融化状态，将填充材料与母材结合形成坚固的连接。

本文将详细解释钎焊的工艺步骤、材料选择、设备要求以及一些常见问题和注意事项。

一、工艺步骤1. 准备工作：确认要连接的零件的材料和尺寸，并进行准备工作。

包括清洁焊接表面、切割和形状加工等。

2. 材料选择：根据连接零件的材料，选择合适的填充材料。

填充材料应与母材相容，并具有良好的流动性和可湿润性。

3. 预热：对于某些材料，如铜和镍合金，预热是必需的。

预热可以帮助提高钎焊的质量和连接强度。

4. 焊接操作：将填充材料放置在连接零件之间，并加热至填充材料融化。

填充材料通过液态形态自由流动，填充连接零件之间的间隙。

5. 冷却和清洁：完成钎焊后，待连接部分冷却。

冷却后，清洁焊缝以去除可能存在的残留物和氧化层。

二、材料选择1. 填充材料：填充材料的选择取决于连接零件的材料。

常用的填充材料包括铜、银、镍和钢等。

填充材料的选择应满足连接零件的强度和耐腐蚀性要求。

2. 手工工具：钎焊过程中使用的手工工具通常包括火焰喷枪、钎焊炬、钳子等。

这些工具用于加热和操作填充材料。

3. 保护剂：钎焊过程中，应使用适当的保护剂来防止填充材料和焊缝氧化，提高钎焊质量。

一些常用的保护剂包括流动剂和防氧剂。

三、设备要求1. 焊接设备：钎焊过程通常需要使用焊接设备，如火焰炬焊机、气体焊接机、电子焊接机等。

具体的设备选择取决于连接零件的材料和尺寸。

2. 安全设备：钎焊过程中，应佩戴适当的防护服、保护眼镜和手套等个人防护设备，以确保焊接操作的安全。

四、常见问题与注意事项1. 清洁与预处理：在进行钎焊之前，应确保连接零件的表面清洁，并进行必要的预处理。

不良的预处理可能导致焊接质量下降。

2. 控制焊接温度：钎焊过程中，应严格控制焊接温度，避免过高或过低的温度。

过高的温度可能导致填充材料和母材熔化，过低的温度可能无法实现良好的连接。

14种常用钎焊工艺方法与技术规范钎焊是一种常见的焊接方法，广泛应用于金属制品、航空航天、机械制造、建筑等领域。

下面将介绍14种常用的钎焊工艺方法与技术规范。

1.火焰钎焊：使用氧乙炔火焰进行钎焊，通常用于低温钎焊。

2.电阻钎焊：利用电流通过工件产生热量，将钎料熔化并连接工件。

3.电弧钎焊：利用电焊机产生的电弧将钎料熔化并连接工件。

4.真空钎焊：在低压或真空条件下进行钎焊，避免氧化反应。

5.惰性气体保护钎焊：利用氩气等惰性气体进行保护，防止氧化。

6.爆破钎焊：在钎焊过程中加入定时爆破药剂，提高钎焊质量。

7.块料钎焊：使用金属块料作为钎料，直接加热熔化后连接工件。

8.焊盘钎焊：使用特殊焊盘进行钎焊，保护工件和钎料。

9.超声波钎焊：利用超声波产生的摩擦热进行钎焊。

10.坩埚钎焊：将钎料放入坩埚中进行加热，然后将熔化的钎料倒入连接工件。

11.光束钎焊：利用激光束照射工件进行钎焊。

12.电子束钎焊：利用电子束对工件进行加热和钎焊。

13.感应钎焊：利用感应加热将钎料熔化并连接工件。

14.激光钎焊：利用激光进行钎焊，具有较高的精度和速度。

在进行钎焊时，还需要遵循一些技术规范：1.先清洁工件表面，去除氧化物、油脂等污染物。

2.钎焊前进行预热，提高钎焊质量和连接强度。

3.控制钎焊温度，防止过热或过冷引起焊接质量问题。

4.控制加热时间，避免过长或过短的加热时间影响钎焊质量。

5.控制钎料的使用量，确保钎料能充分填充连接间隙。

6.进行钎焊后，要对焊缝进行清理，去除焊渣和氧化物。

7.钎焊后进行表面处理，提高防腐性和美观度。

8.进行焊接质量检验，确保焊接接头的强度和密封性。

9.钎焊过程中要注意安全，佩戴防护设备，防止伤害。

10.根据具体工件的材料和要求选择合适的钎焊方法和钎料。

总之，钎焊是一种常用的焊接方法，在实际应用中有着广泛的用途。

掌握不同的钎焊工艺方法和遵循相应的技术规范，可以提高钎焊质量，确保焊接接头的强度和密封性。

钎焊操作规程钎焊操作规程一、钎焊工艺概述钎焊是一种通过熔融填料来连接金属材料的焊接方法。

它具有焊缝牢固、可靠性高的特点，适用于连接各种金属材料，广泛应用于工业领域。

本操作规程旨在规范钎焊操作，确保安全和焊接质量。

二、操作前准备1.检查焊接设备的电缆、电源线是否良好，焊机是否正常工作。

2.准备焊接材料，包括焊丝、药芯、熔剂等，并对焊丝进行质量检查。

3.清理工作区域，确保干净整洁，并保证操作区域通风良好。

三、组织钎焊操作1.根据需要将焊件进行预热，预热温度根据焊接材料和厚度确定。

2.将焊件进行装夹，确保焊接位置固定。

3.选择适当的焊接方法，如火焊、气焊等，并进行调试。

四、钎焊操作1.根据焊接方法和要求，选择合适的焊接熔剂和焊丝。

2.焊丝应在烘干炉中烘烤，确保焊丝表面干燥，避免气孔和夹杂物的产生。

3.将焊丝固定在焊枪上，并充分预热焊丝。

4.将焊丝与预热焊件表面接触，施加适当的压力，使焊丝与焊件密合。

5.调整焊接火焰大小和焊接速度，控制好焊接温度和焊缝的宽度。

6.焊接完成后，关闭焊机和气源，清理焊接区域。

五、操作注意事项1.操作人员应具备相关的焊接技能和经验，严格遵守操作规程。

2.操作时要戴好防护眼镜、手套、工作服等个人防护装备。

3.操作时要注意防火安全，保持操作区域清洁，避免火花飞溅和熔剂溅射。

4.操作结束后，要及时清理焊接区域，保持设备和场地的整洁。

六、常见问题及处理方法1.焊接温度不足或时间过短，焊缝牢固度差，应增加焊接温度和时间。

2.焊丝质量差，表面有氧化物，应更换焊丝或进行清洗处理。

3.焊接熔剂涂布不均匀，应重新涂布或换用质量更好的熔剂。

4.焊接产生气孔，可能是焊件表面存在油污或氧化物，应做好焊前准备工作。

七、操作结束1.结束时进行焊缝质量检查，检查焊缝是否完整、牢固，并核实焊接质量符合要求。

2.关闭焊机和气源，清理操作区域，归位设备和工具。

3.及时记录操作情况和焊接质量，以便后续参考和分析。

钎焊工艺方法是钎焊是一种常用的金属连接方法，广泛应用于工业制造、航空航天、汽车制造和建筑等领域。

钎焊工艺方法分为焊前准备、装配、加热、钎焊和后处理等几个步骤。

本文将详细介绍钎焊工艺方法。

第一步，焊前准备。

焊前准备是钎焊的重要环节，主要包括材料准备、表面处理和配合性检查。

首先，需要准备好所使用的钎焊材料，包括焊条、焊粉和辅助材料。

其次，要对参与钎焊的金属表面进行处理，常用的方法有清洗、除氧和去油等。

最后，进行钎焊配合性检查，主要是检查工件的尺寸、形状和配合是否符合要求，确保钎焊的质量。

第二步，装配。

装配是将要钎焊的构件组装到一起，形成要连接的结构。

在装配过程中，需要注意零件的位置和间隙，确保钎焊能够顺利进行。

在装配过程中，可以使用夹具或临时固定件来保持零件的位置稳定，以便于后续的钎焊。

第三步，加热。

在钎焊过程中，需要对工件进行加热，以使钎焊材料熔化并填充焊缝中。

加热温度和时间的选择依据工件材料和钎焊材料而定。

一般来说，加热温度要高于钎焊材料的熔点，但不能过高以避免材料的烧损。

加热可以使用火焰、电阻加热或者感应加热等方式进行，具体选择根据工件的尺寸和形状来决定。

第四步，钎焊。

钎焊是将熔融的钎焊材料填充到连接部位，形成焊缝。

在钎焊过程中，需要注意控制加热温度、焊接速度和钎焊材料的流动。

首先，将焊条或焊粉放置到焊缝区域，并将其加热至熔化状态。

随后，可以使用焊咀、焊针或者焊炬来指导钎焊材料的熔化和填充。

同时，需要适时地补充钎焊材料，以保持焊缝的充实度和均匀性。

第五步，后处理。

钎焊完成后，需要对焊缝进行后处理，以提高焊缝质量和机械性能。

后处理可以包括清理焊渣、打磨焊缝、热处理和非破坏性检测等。

焊缝的清理目的是去除焊渣和表面氧化物，以保证焊缝的质量。

打磨焊缝可以使焊缝表面更加平整，提高焊缝的外观和机械性能。

热处理可以提高焊接接头的强度和韧性，可采用固溶处理、时效处理等方法。

非破坏性检测可以通过超声波、射线或磁粉等方法来检测焊缝的质量和存在的缺陷。

钎焊工艺目录一、前言 (3)二、钎焊原理 (5)1、液态钎料的填缝原理 (5)2、钎料与焊件金属的相互作用 (6)三、铜管温度与钎料的关系 (8)四、气体火焰钎焊操作技术 (9)1、焊前清理 (10)2、清洁度检验 (11)3、接头安装 (11)4、安装检验 (12)5、充氮保护 (13)6、冷却作业 (14)7、调节火焰 (15)8、焊炬及焊嘴选择 (18)9、加热 (19)10、加入钎料、钎剂 (21)11、加热保持 (23)12、焊后处理 (23)13、焊后检验 (23)五、常见钎焊缺陷及处理对策 (25)六、补焊的技术要求 (30)七、安全技术 (31)钎焊工艺规程一、钎焊概括钎焊是三大焊接方法（熔焊、压焊、钎焊）的一种。

钎焊是采用比焊件金属熔点低的金属钎料，将焊件和钎料加热到高于钎料、低于焊件熔化温度，利用液态钎料润湿焊件金属，填充接头间隙并与母材金属相互扩散实现连接焊件的一种方法。

钎焊与熔焊相比，有下列优点：a）钎焊时焊件不熔化。

在大多数情况下，钎焊温度比焊件金属熔点低得多，因此，钎焊后工件组织和机械性能变化小，应力及变形小。

b）可以钎焊任意组合的金属材料，可以钎焊金属与非金属。

c）可以一次完成多个零件的钎焊或套叠式、多层式结构焊件的钎焊。

d）可以钎焊极细极薄的零件，也可以钎焊厚薄及粗细差别很大的零件。

e）可以将某些材料的钎焊接头拆开，重复进行钎焊。

钎焊的不足之处是：a）钎焊接头的比强度较熔焊低，因此常用搭接接头型式来提高承载能力。

b）钎焊工件连接表面的清理工件和工件装配质量要求都很高。

钎焊，按所用的热源不同，可分为：火焰钎焊、感应钎焊、烙铁钎焊、电阻钎焊及炉中钎焊等。

空调制冷系统中管接头钎焊采用火焰钎焊的方法，其通用性大、工艺过程较为简单，但火焰钎焊手工操作，加热温度和时间难以把握，因此要求操作人员具备熟练的操作技巧。

二、钎焊原理钎焊是利用液态钎料填满钎焊金属结合面的间隙面形成牢固接头的焊接方法，其工艺过程必须具备两个基本条件。

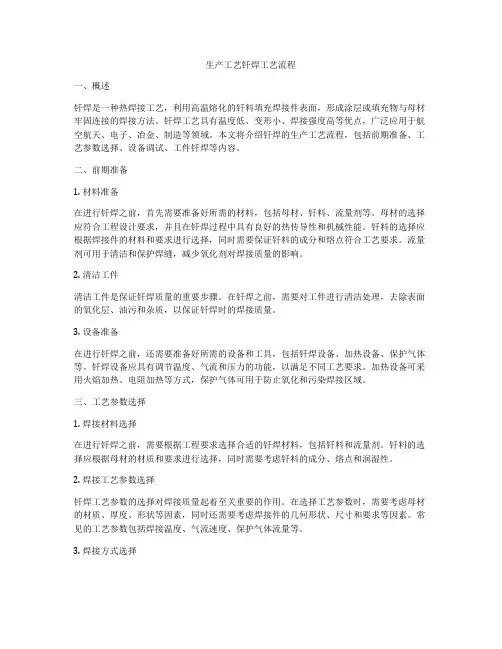

生产工艺钎焊工艺流程一、概述钎焊是一种热焊接工艺，利用高温熔化的钎料填充焊接件表面，形成涂层或填充物与母材牢固连接的焊接方法。

钎焊工艺具有温度低、变形小、焊接强度高等优点，广泛应用于航空航天、电子、冶金、制造等领域。

本文将介绍钎焊的生产工艺流程，包括前期准备、工艺参数选择、设备调试、工件钎焊等内容。

二、前期准备1. 材料准备在进行钎焊之前，首先需要准备好所需的材料，包括母材、钎料、流量剂等。

母材的选择应符合工程设计要求，并且在钎焊过程中具有良好的热传导性和机械性能。

钎料的选择应根据焊接件的材料和要求进行选择，同时需要保证钎料的成分和熔点符合工艺要求。

流量剂可用于清洁和保护焊缝，减少氧化剂对焊接质量的影响。

2. 清洁工件清洁工件是保证钎焊质量的重要步骤。

在钎焊之前，需要对工件进行清洁处理，去除表面的氧化层、油污和杂质，以保证钎焊时的焊接质量。

3. 设备准备在进行钎焊之前，还需要准备好所需的设备和工具，包括钎焊设备、加热设备、保护气体等。

钎焊设备应具有调节温度、气流和压力的功能，以满足不同工艺要求。

加热设备可采用火焰加热、电阻加热等方式，保护气体可用于防止氧化和污染焊接区域。

三、工艺参数选择1. 焊接材料选择在进行钎焊之前，需要根据工程要求选择合适的钎焊材料，包括钎料和流量剂。

钎料的选择应根据母材的材质和要求进行选择，同时需要考虑钎料的成分、熔点和润湿性。

2. 焊接工艺参数选择钎焊工艺参数的选择对焊接质量起着至关重要的作用。

在选择工艺参数时，需要考虑母材的材质、厚度、形状等因素，同时还需要考虑焊接件的几何形状、尺寸和要求等因素。

常见的工艺参数包括焊接温度、气流速度、保护气体流量等。

3. 焊接方式选择钎焊的方式主要包括手工钎焊、气体焊、电子束焊等。

在选择钎焊方式时，需要根据工程要求和焊接条件进行选择，同时还需要考虑工艺的适用性、生产效率和成本等因素。

四、设备调试1. 钎焊设备调试在进行钎焊之前，需要对钎焊设备进行调试和检验，以保证设备的正常工作和稳定性。

钎焊工艺方法是钎焊是一种常用的金属连接工艺方法，主要通过加热和熔化填充材料来连接金属部件。

钎焊工艺方法有多种，下面将对其中几种常用的方法进行介绍。

1.常见的钎焊方法之一是火焰钎焊。

该方法通过火焰将填充材料加热至熔化，并将其涂覆在连接部位上。

然后，使用火焰加热连接部位，使其达到足够的温度，从而使填充材料熔化，并与金属基材形成牢固的连接。

火焰钎焊需要使用氧气和燃气（如乙炔）等燃烧混合物作为热源。

2.另一种常见的钎焊方法是电弧钎焊。

该方法使用电弧产生的高温来将填充材料加热至熔化，并与金属基材连接。

电弧钎焊中，填充材料通常以棒状或丝状的形式使用，并由电弧自动送进连接部位。

电弧钎焊通常需要特殊的钎焊设备，如钎焊机和电弧焊机。

3.焊接材料的选择也是钎焊工艺方法中很重要的一环。

填充材料应具有与金属基材相似的化学成分，以确保在加热和冷却过程中没有大的结构变化。

填充材料通常是金属或合金的形式，如铜合金、银合金和镍合金等。

此外，填充材料还需要具有良好的润湿性，以便在加热过程中能够与金属基材充分接触，并形成良好的连接。

4.预处理是钎焊工艺方法中的另一个重要环节。

在进行钎焊之前，需要对连接部位进行清洁和表面处理，以确保连接的可靠性。

通常需要使用酸性溶液或金属清洁剂将连接部位清洗干净，并去除杂质和氧化物。

此外，还需要进行刮削、打磨或喷砂等操作，以改善接触性能和焊接效果。

5.钎焊过程中的控制也是关键。

温度控制是钎焊过程中的重要要素，过高的温度会导致过度熔化和变形，而过低的温度则无法使填充材料熔化。

此外，还需要控制焊接速度、填充材料的供应量和焊缝的形状等参数，以确保钎焊的质量和可靠性。

总的来说，钎焊工艺方法是一种常用的金属连接方法，通过加热和熔化填充材料来与金属基材连接。

常见的方法包括火焰钎焊和电弧钎焊，而填充材料的选择、预处理和过程控制也是工艺中需要注意的要点。

钎焊广泛应用于汽车制造、电子设备、航空航天和家具制造等领域，具有连接可靠、成本低廉和操作方便等优点。

钎焊基础工艺规范第一节、钎焊基本概念概述目前国内外的焊接方法主要可以分为三大类即熔化焊、压力焊、钎焊。

钎焊是空调器管路件焊接的主要焊接方法。

1．1什么叫钎焊采用熔点比母材（被焊接件）熔点低的填充材料（称为钎料或焊料），在低于母材熔点、高于钎料熔点的温度下，利用熔化后的液态钎料在母材表面润湿、铺展或在母材的装配间隙中填缝，与母材相互溶解与扩散而实现零部件之间的连接方法。

通俗的讲，钎焊就是利用液态钎料填满钎焊金属结合面而形成的牢固接头的焊接方法。

其焊工工艺过程必须具备两个基本条件；⑴、液态钎料能润湿钎焊金属并致密的填满全部间隙；⑵、液态钎料与钎焊金属进行必要的物理、化学反应达到良好的金属间结合。

1．2钎焊的种类：1．3软钎焊与硬钎焊软钎焊：焊条熔化温度在450℃以下的为软钎焊； 硬钎焊：焊条熔化温度在450℃以上的为硬钎焊； 钎焊 硬钎焊 电阻钎焊 炉中钎焊高频焊机钎焊 自动焊接机火焰钎焊 手工火焰钎焊美国AWS焊接协会根据钎料的熔化温度将钎焊分为两种，钎料在450℃以上才能熔化的称之为硬钎焊，钎料在450℃以下即可熔化的称之为软钎焊。

第二节、铜管管口加工及焊点的装配一、管口的装配方式及装配注意事项1、铜管管口加工方式简介钎焊铜管的主要管口加工方式有镦口、压口、缩口、扩口、内定位点、外定位点等，如图2-1各类管口加工①②③④⑤1-镦口 2-压口 3-缩口 4-扩口 5-内定位点图2-1 各类管口加工外观在钎焊铜管前必须要保证管口的装配间隙及装配深度，如装配间隙过大、倾斜、插入深度不足、插入深度较深等装配不良现象都会影响我们的焊接焊点质量。

2、铜管管口装配简介根据钎料的流动特性试验表明：当装配间隙在0.05mm-0.15mm时（单边间隙），钎料才能在缝隙中充分的润湿、铺展在缝隙内与管壁相互的溶解与扩散，因此必须要保证管口的单边装配缝隙在0.05mm-0.15mm，若大于0.05mm-0.15mm时钎料将会直接流入管口内部，不能与管壁起到相互的溶解与扩散，从而造成全堵塞、半堵塞或虚焊现象，若小于0.05mm-0.15mm时钎料在缝隙内将难于流动与扩散，管口在装配时也难以装配。

一、简介钎焊：利用熔点比母材（被钎焊材料）熔点低的填充金属（称为钎料或焊料），在低于母材熔点、高于钎料熔点的温度下，利用液态钎料在母材表面润湿、铺展和在母材间隙中填缝，与母材相互溶解与扩散，而实现零件间的连接的焊接方法。

较之熔焊，钎焊时母材不熔化，仅钎料熔化；较之压焊，钎焊时不对焊件施加压力。

钎焊形成的焊缝称为钎缝。

钎焊所用的填充金属称为钎料。

钎焊过程：表面清洗好的工件以搭接型式装配在一起，把钎料放在接头间隙附近或接头间隙之间。

当工件与钎料被加热到稍高于钎料熔点温度后，钎料熔化（工件未熔化），并借助毛细管作用被吸入和充满固态工件间隙之间，液态钎料与工件金属相互扩散溶解，冷疑后即形成钎焊接头。

二、应用特点⑴钎焊加热温度较低，接头光滑平整，组织和机械性能变化小，变形小，工件尺寸精确。

⑵可焊异种金属，也可焊异种材料，且对工件厚度差无严格限制。

⑶有些钎焊方法可同时焊多焊件、多接头，生产率很高。

⑷钎焊设备简单，生产投资费用少。

⑸接头强度低，耐热性差，且焊前清整要求严格，钎料价格较贵。

三、应用钎焊不适于一般钢结构和重载、动载机件的焊接。

主要用于制造精密仪表、电气零部件、异种金属构件以及复杂薄板结构，如夹层构件、蜂窝结构等，也常用于钎焊各类异线与硬质合金刀具。

钎焊时，对被钎接工件接触表面经清洗后，以搭接形式进行装配，把钎料放在接合间隙附近或直接放入接合间隙中。

当工件与钎料一起加热到稍高于钎料的熔化温度后，钎料将熔化并浸润焊件表面。

液态钎料借助毛细管作用，将沿接缝流动铺展。

于是被钎接金属和钎料间进行相互溶解，相互渗透，形成合金层，冷凝后即形成钎接接头。

钎焊在机械、电机、仪表、无线电等部门都得到了广泛的应用。

硬质合金刀具、钻探钻头、自行车车架、换热器、导管及各类容器等；在微波波导、电子管和电子真空器件的制造中，钎焊甚至是唯一可能的连接方法。

四、钎焊特点一是接头表面光洁，气密性好，形状和尺寸稳定，焊件的组织和性能变化不大，可连接相同的或不相同的金属及部分非金属。
