钎焊的生产工艺步骤
钎焊的生产工艺步骤钎焊是一种利用氧、乙炔或其他气体将焊料加热至熔化状态，并通过熔融焊料填充焊缝实现材料连接的焊接方法。
以下是钎焊的生产工艺步骤：1. 准备材料和设备：在进行钎焊之前，需要准备好焊接材料和设备。
焊接材料包括焊条，焊剂和辅助金属。
设备包括氧炔焊设备，焊接平台，钳子和火焰喷枪等。
2. 清洁和处理焊接面：清洁和处理焊接面是确保焊接连接质量的重要步骤。
首先，使用钢丝刷和溶剂清洁焊接面，以去除金属表面的油脂、污垢和氧化层。
然后，使用非碱性清洁剂或酸洗焊接面，以提高焊接材料的张力。
3. 设计和排列焊缝：根据需要的焊接连接形式和要求，设计并排列好焊缝。
焊缝的设计应符合焊接强度和外观要求，并尽量避免变形和应力集中。
4. 加热焊接面：使用氧炔焊设备，将火焰以合适的角度和距离对准焊接面，控制火焰温度和焊缝区域的大小，将焊接面加热至足够的温度，使焊料可以熔化和流动。
5. 加入焊料：在焊接面达到适当温度时，使用焊条将焊料加入焊缝中。
焊条熔化时会释放出焊剂，焊剂可以清洁焊接面并促进焊接材料与基材的结合。
6. 填充焊缝：使用焊条或辅助金属填充焊缝。
焊条应在焊接过程中均匀加入，并且与基材充分熔合，以确保焊接的均匀性和强度。
7. 冷却和清理：焊接完成后，允许焊接部分冷却至室温。
一旦冷却完成，使用钳子或其他工具将焊缝清理干净，去除焊渣和剩余的焊剂。
8. 检查和测试：检查焊接部分的外观和连接质量，确保焊接结构的完整性和强度。
可以进行非破坏性测试和力学性能测试，以验证焊接连接的质量和可靠性。
9. 后续处理：根据需求和要求，进行后续处理，如打磨、表面处理和防护处理等，以提高焊接连接的质量和使用寿命。
钎焊是一种广泛应用于金属加工和制造领域的焊接方法。
通过按照以上步骤进行钎焊，可以确保焊接连接的质量和可靠性，并满足不同工程和应用的需求。
钎焊工艺详解
钎焊工艺详解钎焊是一种将两个或多个金属零件连接在一起的焊接方法。
它使用与连接零件相似或与其不同的金属填充材料，通过加热至融化状态，将填充材料与母材结合形成坚固的连接。
本文将详细解释钎焊的工艺步骤、材料选择、设备要求以及一些常见问题和注意事项。
一、工艺步骤1. 准备工作：确认要连接的零件的材料和尺寸，并进行准备工作。
包括清洁焊接表面、切割和形状加工等。
2. 材料选择：根据连接零件的材料，选择合适的填充材料。
填充材料应与母材相容，并具有良好的流动性和可湿润性。
3. 预热：对于某些材料，如铜和镍合金，预热是必需的。
预热可以帮助提高钎焊的质量和连接强度。
4. 焊接操作：将填充材料放置在连接零件之间，并加热至填充材料融化。
填充材料通过液态形态自由流动，填充连接零件之间的间隙。
5. 冷却和清洁：完成钎焊后，待连接部分冷却。
冷却后，清洁焊缝以去除可能存在的残留物和氧化层。
二、材料选择1. 填充材料：填充材料的选择取决于连接零件的材料。
常用的填充材料包括铜、银、镍和钢等。
填充材料的选择应满足连接零件的强度和耐腐蚀性要求。
2. 手工工具：钎焊过程中使用的手工工具通常包括火焰喷枪、钎焊炬、钳子等。
这些工具用于加热和操作填充材料。
3. 保护剂：钎焊过程中，应使用适当的保护剂来防止填充材料和焊缝氧化，提高钎焊质量。
一些常用的保护剂包括流动剂和防氧剂。
三、设备要求1. 焊接设备：钎焊过程通常需要使用焊接设备，如火焰炬焊机、气体焊接机、电子焊接机等。
具体的设备选择取决于连接零件的材料和尺寸。
2. 安全设备：钎焊过程中，应佩戴适当的防护服、保护眼镜和手套等个人防护设备，以确保焊接操作的安全。
四、常见问题与注意事项1. 清洁与预处理：在进行钎焊之前，应确保连接零件的表面清洁，并进行必要的预处理。
不良的预处理可能导致焊接质量下降。
2. 控制焊接温度：钎焊过程中，应严格控制焊接温度，避免过高或过低的温度。
过高的温度可能导致填充材料和母材熔化，过低的温度可能无法实现良好的连接。
钎焊方法及工艺
• 1.2 钎焊基本原理 • 钎焊的生产过程: 如钎焊前准备、零件装配和 固定、钎焊、钎焊后清理及质量检验等。 • 其中钎焊过程应包括熔态钎料的填充过程及钎 料与母材的相互作用。 (1)熔态钎料的填充过程： 能实现这一过程的必要条件： 钎料的润湿和毛细作用。 影响钎料润湿作用的主要因素： 钎料和母材组成； 钎焊湿度： 母材表面氧化物；母材表面粗糙度； 钎剂。
• (2)硬钎料 • 硬钎料由于强度高，可用于钎焊受力构件， 应用愈来愈广， • 钎焊钢和铜用的银基钎料和铜基钎料， • 钎焊铝用的铝基钎料等 • 高温场合镍基钎料愈来愈受到人们的重视。
• ①铜基钎料 • 铜基钎料由于其经济性好，在钢、合金钢、 铜和铜合金的钎焊方面获得了广泛的应用。 标准GB64l8-93中将铜基钎粉分为铜，铜锌 和铜磷钎料。 • ②银基钎料 • 银基钎料是应用最广泛的一类硬钎料，由于 熔化温度不很高，能润湿很多金属，并且有 良好的强度、延性、导热性、导电性和抗腐 蚀性。广泛应用于钎焊低碳钢、结构钢、不 锈钢、铜及铜合金、可伐合金、难熔金属等。
• • • • •
2.4典型钎料简介 (1)软钎料(熔点低于450*(2的钎料) ① 锡铅钎料 软钎料中应用最广的一种。 高锡铅合金含Sn6 1.9％时，即形成熔点为183℃的 共晶。 • 纯锡加入铅后强度提高，在共品成份附近时强度和 硬度最高，但导电率则随铅量增大而降低。 • 锡铅合金中有时加入锑，用以减轻钎料在液态时的 氧化程度，并提高接头的热稳定性。含锑一般控制 在3％以下，以免钎料发脆。若加入银可使晶粒细 化并提高耐腐蚀性。 • 锡铅钎料工作温度不能太高，当温度高于100％时； 强度急剧下降，含锡高的锡铅料在低温下有冷脆性。 锡铅焊料已纳入国家(GB3131-88)。
• (3)钎焊接头质量检验 • ①钎焊接头缺陷 a、 填隙不良、部分间隙未被填满； b、 钎缝气孔 ； c、 钎缝夹渣； d、 钎缝开裂 ； e、 母材开裂； f、 钎料流失； g、 母材被溶蚀。 • ②接头检验方法 a、 外观检查； b、 表面缺陷检查； c、 内部缺陷检查：包括X射线和，γ射 线、超声波和致密性检验。
钎焊工艺
3) 钎缝主要是靠液态钎料自动填满缝隙后凝固而成， 只要钎料、钎剂和钎焊方法选择得当，就可以多条 钎缝或大批量的焊件同时或连续进行钎焊，生产率 很高。钎焊过程很少受焊件结构的开敞性和可达性 的影响。 4) 由于钎焊反应只在母材数微米至数十微米以下界面 进行，一般不牵涉到母材深层的结构，因此特别有 利于异种金属之间，甚至金属与非金属之间、非金 属与非金属之间的连接，这是熔焊方法做不到的。 5) 钎缝的强度和耐热性都比母材金属低。为了弥补强 度不足，常采用增大搭接面积来解决问题。因而钎 焊接头较多地采用搭接接头使结构的重量增大，耗 材较多。
（二）钎焊前焊件的表面处理和装配 （1）焊件的表面处理 焊件钎焊前焊件的表面处理包括去油、除氧化 膜及焊件表面镀覆镀层。焊件表面镀覆镀层是为改善 钎料对某些基体材料表面的润湿性，为防止焊件材料 在钎焊过程中被严重氧化及钎料形成脆性化合物。
（2）钎焊接头的固定 设计钎焊接头时必须考虑使焊前零件的装配与定 位简便而又准确。 对于尺寸较大结构复杂的零件，一般采用专用夹 具来定位与夹紧。这时接头设计不受限制，而对夹具 则有较高的要求，如耐高温，抗氧化，具有足够的强 度和刚性等。
（2）搭接长度 搭接接头是钎焊常用接头，为了保证钎焊搭接 接头与母材具有相等的承载能力，理论上可按下式 计算搭接长度L
L
b
在生产实践中,搭接长度通常为钎焊金属厚度3 倍以上，但却较少超过15mm。因为搭接长度超过 15mm以上时，在钎焊操作时很难获得完美的钎缝。
（3）接头的装配间隙 钎焊是靠毛细作用使液态钎料填满间隙的，因 此必须正确选择接头的间隙。间隙的大小很大程度 上影响钎缝的致密性和接头强度。间隙太小，妨碍 钎料流入，造成钎缝内夹渣或未钎透；间隙过大， 破坏钎缝的毛细作用，钎料不能填满间隙。
14种常用钎焊工艺方法与技术规范
14种常用钎焊工艺方法与技术规范钎焊是一种常见的焊接方法，广泛应用于金属制品、航空航天、机械制造、建筑等领域。
下面将介绍14种常用的钎焊工艺方法与技术规范。
1.火焰钎焊：使用氧乙炔火焰进行钎焊，通常用于低温钎焊。
2.电阻钎焊：利用电流通过工件产生热量，将钎料熔化并连接工件。
3.电弧钎焊：利用电焊机产生的电弧将钎料熔化并连接工件。
4.真空钎焊：在低压或真空条件下进行钎焊，避免氧化反应。
5.惰性气体保护钎焊：利用氩气等惰性气体进行保护，防止氧化。
6.爆破钎焊：在钎焊过程中加入定时爆破药剂，提高钎焊质量。
7.块料钎焊：使用金属块料作为钎料，直接加热熔化后连接工件。
8.焊盘钎焊：使用特殊焊盘进行钎焊，保护工件和钎料。
9.超声波钎焊：利用超声波产生的摩擦热进行钎焊。
10.坩埚钎焊：将钎料放入坩埚中进行加热，然后将熔化的钎料倒入连接工件。
11.光束钎焊：利用激光束照射工件进行钎焊。
12.电子束钎焊：利用电子束对工件进行加热和钎焊。
13.感应钎焊：利用感应加热将钎料熔化并连接工件。
14.激光钎焊：利用激光进行钎焊，具有较高的精度和速度。
在进行钎焊时，还需要遵循一些技术规范：1.先清洁工件表面，去除氧化物、油脂等污染物。
2.钎焊前进行预热，提高钎焊质量和连接强度。
3.控制钎焊温度，防止过热或过冷引起焊接质量问题。
4.控制加热时间，避免过长或过短的加热时间影响钎焊质量。
5.控制钎料的使用量，确保钎料能充分填充连接间隙。
6.进行钎焊后，要对焊缝进行清理，去除焊渣和氧化物。
7.钎焊后进行表面处理，提高防腐性和美观度。
8.进行焊接质量检验，确保焊接接头的强度和密封性。
9.钎焊过程中要注意安全，佩戴防护设备，防止伤害。
10.根据具体工件的材料和要求选择合适的钎焊方法和钎料。
总之，钎焊是一种常用的焊接方法，在实际应用中有着广泛的用途。
掌握不同的钎焊工艺方法和遵循相应的技术规范，可以提高钎焊质量，确保焊接接头的强度和密封性。
钎焊生产工艺
钎焊生产工艺 The document was finally revised on 2021钎焊生产工艺钎焊生产工艺包括：钎焊前工件表面准备、装配、安置钎料、钎焊、钎后处理等各工序，每一工序均会影响产品的最终质量。
工件表面准备钎焊前必须仔细地清除上件表面的氧化物、油脂、脏物及油漆等，因为熔化了的钎料不能润湿未经清理的零件表面，也无法填充接头间隙。
有时，为厂改善母材的钎焊性以及提高钎焊接头的抗腐蚀性，钎焊前还必须将零件预先镀覆某种金属层。
(1)清除油污油污可用有机溶剂去除。
常用的有机溶剂有酒精、四氯化碳、汽油、三氯化烯、二氯乙烷及三氯乙烷等。
小批生产时町将零什浸在有机溶剂中清洗干净。
大批生产中应用最广的是在有机溶剂的蒸汽中脱脂。
此外，在热的碱溶液中清洗也可得到满意的效果。
例如钢制零件可浸入70—80℃的10％苛性钠溶液中脱脂，铜和铜合金零件可在50g磷酸三钠，50g碳酸氢纳加1L水的溶液内清洗，溶液温度为60～80°C。
零件的脱脂也可在洗涤剂中进行脱脂后用水仔细清洗。
当零件表面能完全被水润湿时，表明表面油脂已去除干净。
对于形状复杂而数量很大的小零件，也可在专门的槽子中用超声波清洗。
超声波去油效率高。
(2)清除氧化物钎焊前，零件表面的氧化物可用机械方法、化学浸蚀法和电化学浸蚀方法进行。
机械方法清理时可采用锉刀、金属刷、砂纸、砂轮、喷砂等去除零们：表面的氧化膜。
其中锉刀和砂纸清理用于单件生产，清理时形成的沟槽还有利于钎料的润湿和铺展。
批量生产时用砂轮、金属刷、喷砂等方法。
铝和铝合金、钛合金的表面不宜用机械清理法。
化学浸蚀法广泛用于清除零件表面的氧化物，特别是批量生产中，因为他的生产率比较高，但要防止表面的过浸蚀。
适用于不同金属的化学浸蚀液成分列于表1。
对于大批量生产及必须快速清除氧化膜的场合，可采用，电化学浸蚀法(表2)。
表1 化学浸蚀液成分表2 电化学浸蚀化学浸蚀和电化学浸蚀后，还应进行光泽处理或中和处理（表3)，随后在冷水或热水中洗净，并加以干燥。
钎焊工艺
2、硬钎料 硬钎料由于强度相对较高，可用于钎焊受力 构件。硬钎料包括： • • • • Ag钎料 Cu基钎料 AI基钎料 Mn基钎料 • 其他钎料。包括： ①Ti基钎料 ②Fe基钎料 ③Co基钎料 ④Pt基钎料 ⑤膏状钎料
• • • •
Ni基钎料 Au基钎料 含Pd钎料 真空级钎料
AI基钎料：用于钎焊铝及铝合金 Ag基钎料：综合性能优良，可以钎焊各种金属，是应用最
1、软钎料 • • • • • Sn基及Pb基软钎料：对铜等多种金属均具有良好的润湿 Cd基钎料：主要为镉银合金，耐热性、抗腐蚀性能好。 Zn基钎料 Au基软钎料 其他低熔点软钎料。包括： ①In（铟）基钎料 ②Bi（铋）基钎料 ③Ga（镓）基钎料 无铅软钎料
和铺展能力，在电子工业中应用最广泛。
•
(3)影响钎料润湿作用的因素： ①钎料和母材成分——如二者在液态和固态下均无 物理化学作用，则润湿作用差。如液态钎料与母材相互 溶解或形成化合物，则润湿较好。 可通过第三者的作用来改善润湿作用。 ②钎焊温度——利于润湿。太高，易使钎料流散、 溶蚀或晶粒粗大。
取钎料液相线20~40℃，或者钎料熔点1.05~1.15倍
③表面氧化物——妨碍润湿。
④母材表面状态——粗些好。
⑤钎剂——适当的钎剂有良好作用。
2、钎料与母材的相互作
钎焊时，熔化的钎料在毛细填缝过程中往往还会 与母材发生相互物理化学作用。这些作用可以归结为 两个方面： ⑴母材向钎料的溶解 溶解作用对钎焊的影响： 利——“清理”作用、合金化 弊——化合物（脆）、填缝性变差、熔蚀 ⑵钎料组分向母材的扩散
广的一类硬钎料。
Cu基钎料： 铜钎料：钎焊碳钢、低合金钢。 铜锌钎料：多种钎焊方法焊多种金属。 铜磷钎料：主要用于钎焊铜和铜合金，在电机制造和制冷
钎焊方法及工艺
3、各种材料的钎焊
• (1)材料的钎焊性
• 是指材料对钎焊加工的适应性，即材料在一定 的钎焊条件下获得优质接头的难易程度。
• 1）钎焊性的好坏首先与材料表面形成的氧化 物成分及其去除的难易程度有关。
• 例如铜和铁表面氧化物的稳定性低容易去除， 故钎焊性好；铬的氧化物稳定性高，不易去除， 含铬的金属必须采用活性大的钎剂或纯度高的 还原性气体才能将其除去。铝的氧化物更难去 除，相对来说，铝的钎焊性就差。
• 德国标准DIN53735对此做了规定。在DIN 16776中给出了MFI的分类组别。德国焊接 学会规程2201TI给出了HDPE熔化指数在 005—010时可以焊接，每一种塑料都相对 应一熔化指数(表1)。
2、热塑性塑料的焊接原理
• 每种钎料应具有与母材相关的两个特性：
1)钎料的熔点应低于母材的熔点，
2)钎料在母材上必须浸润，也就是说，钎料 和母材之问的分界面间隙通过扩散实现合 金化。
• 工作温度是指在钎焊位置钎料浸润时的条 件下最低的表面温度。
<450℃
>450℃
>900℃
软钎焊
硬钎焊
高温钎焊
• 焊接与硬钎焊温度分布的比较：
开的孔。钎焊时空气受热膨胀空气有可能阻 碍钎料的填隙，也可能使已填满间隙的钎料 重新排列，见图10。
图l0 开设工艺孔示意图
• ④接头间隙
• 间隙的大小在很大程度上影响钎焊接头强 度和钎缝的致密性。
• 由于钎焊是靠毛细力作用使钎料填满间隙 的。
• 间隙过小，钎料流入困难，在钎缝内形成 夹渣或未钎透，导致接头强度下降：
• 溶解物质的作用也可以使接头表而达到热塑 性状态，从而使焊接成为可能。
• (2)弹性塑料
生产工艺钎焊工艺流程
生产工艺钎焊工艺流程一、概述钎焊是一种热焊接工艺，利用高温熔化的钎料填充焊接件表面，形成涂层或填充物与母材牢固连接的焊接方法。
钎焊工艺具有温度低、变形小、焊接强度高等优点，广泛应用于航空航天、电子、冶金、制造等领域。
本文将介绍钎焊的生产工艺流程，包括前期准备、工艺参数选择、设备调试、工件钎焊等内容。
二、前期准备1. 材料准备在进行钎焊之前，首先需要准备好所需的材料，包括母材、钎料、流量剂等。
母材的选择应符合工程设计要求，并且在钎焊过程中具有良好的热传导性和机械性能。
钎料的选择应根据焊接件的材料和要求进行选择，同时需要保证钎料的成分和熔点符合工艺要求。
流量剂可用于清洁和保护焊缝，减少氧化剂对焊接质量的影响。
2. 清洁工件清洁工件是保证钎焊质量的重要步骤。
在钎焊之前，需要对工件进行清洁处理，去除表面的氧化层、油污和杂质，以保证钎焊时的焊接质量。
3. 设备准备在进行钎焊之前，还需要准备好所需的设备和工具，包括钎焊设备、加热设备、保护气体等。
钎焊设备应具有调节温度、气流和压力的功能，以满足不同工艺要求。
加热设备可采用火焰加热、电阻加热等方式，保护气体可用于防止氧化和污染焊接区域。
三、工艺参数选择1. 焊接材料选择在进行钎焊之前，需要根据工程要求选择合适的钎焊材料，包括钎料和流量剂。
钎料的选择应根据母材的材质和要求进行选择，同时需要考虑钎料的成分、熔点和润湿性。
2. 焊接工艺参数选择钎焊工艺参数的选择对焊接质量起着至关重要的作用。
在选择工艺参数时，需要考虑母材的材质、厚度、形状等因素，同时还需要考虑焊接件的几何形状、尺寸和要求等因素。
常见的工艺参数包括焊接温度、气流速度、保护气体流量等。
3. 焊接方式选择钎焊的方式主要包括手工钎焊、气体焊、电子束焊等。
在选择钎焊方式时，需要根据工程要求和焊接条件进行选择，同时还需要考虑工艺的适用性、生产效率和成本等因素。
四、设备调试1. 钎焊设备调试在进行钎焊之前，需要对钎焊设备进行调试和检验，以保证设备的正常工作和稳定性。

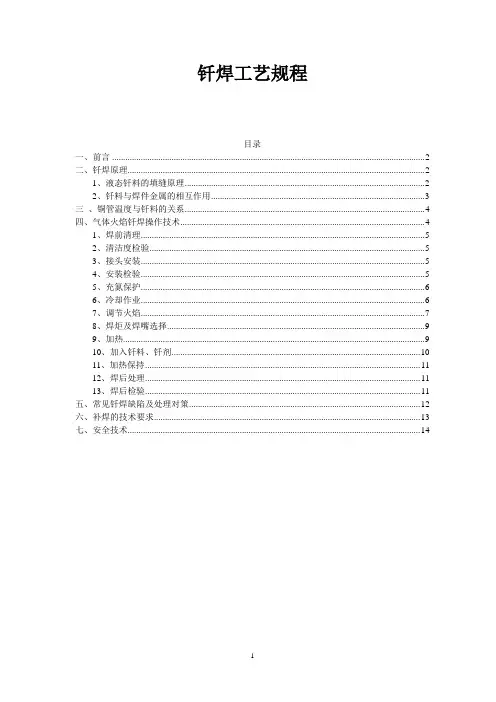

钎焊工艺规程
钎焊工艺规程目录一、前言 (2)二、钎焊原理 (2)1、液态钎料的填缝原理 (2)2、钎料与焊件金属的相互作用 (3)三、铜管温度与钎料的关系 (4)四、气体火焰钎焊操作技术 (4)1、焊前清理 (5)2、清洁度检验 (5)3、接头安装 (5)4、安装检验 (5)5、充氮保护 (6)6、冷却作业 (6)7、调节火焰 (7)8、焊炬及焊嘴选择 (9)9、加热 (9)10、加入钎料、钎剂 (10)11、加热保持 (11)12、焊后处理 (11)13、焊后检验 (11)五、常见钎焊缺陷及处理对策 (12)六、补焊的技术要求 (13)七、安全技术 (14)钎焊工艺规程一、前言钎焊是三大焊接方法（熔焊、压焊、钎焊）的一种。
钎焊是采用比焊件金属熔点低的金属钎料，将焊件和钎料加热到高于钎料、低于焊件熔化温度，利用液态钎料润湿焊件金属，填充接头间隙并与母材金属相互扩散实现连接焊件的一种方法。
钎焊与熔焊相比，有下列优点：a）钎焊时焊件不熔化。
在大多数情况下，钎焊温度比焊件金属熔点低得多，因此，钎焊后工件组织和机械性能变化小，应力及变形小。
b）可以钎焊任意组合的金属材料，可以钎焊金属与非金属。
c）可以一次完成多个零件的钎焊或套叠式、多层式结构焊件的钎焊。
d）可以钎焊极细极薄的零件，也可以钎焊厚薄及粗细差别很大的零件。
e）可以将某些材料的钎焊接头拆开，重复进行钎焊。
钎焊的不足之处是：a）钎焊接头的比强度较熔焊低，因此常用搭接接头型式来提高承载能力。
b）钎焊工件连接表面的清理工件和工件装配质量要求都很高。
钎焊，按所用的热源不同，可分为：火焰钎焊、感应钎焊、烙铁钎焊、电阻钎焊及炉中钎焊等。
空调制冷系统中钎焊采用火焰钎焊的方法，其通用性大、工艺过程较为简单，但火焰钎焊手工操作，加热温度和时间难以把握，因此要求操作人员具备熟练的操作技巧。
本手册主要介绍空调制冷系统生产、安装有关火焰钎焊方面内容。
二、钎焊原理钎焊是利用液态钎料填满钎焊金属结合面的间隙面形成牢固接头的焊接方法，其工艺过程必须具备两个基本条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钎焊生产工艺钎焊生产工艺包括：钎焊前工件表面准备、装配、安置钎料、钎焊、钎后处理等各工序，每一工序均会影响产品的最终质量。
工件表面准备钎焊前必须仔细地清除上件表面的氧化物、油脂、脏物及油漆等，因为熔化了的钎料不能润湿未经清理的零件表面，也无法填充接头间隙。
有时，为厂改善母材的钎焊性以及提高钎焊接头的抗腐蚀性，钎焊前还必须将零件预先镀覆某种金属层。
(1)清除油污油污可用有机溶剂去除。
常用的有机溶剂有酒精、四氯化碳、汽油、三氯化烯、二氯乙烷及三氯乙烷等。
小批生产时町将零什浸在有机溶剂中清洗干净。
大批生产中应用最广的是在有机溶剂的蒸汽中脱脂。
此外，在热的碱溶液中清洗也可得到满意的效果。
例如钢制零件可浸入70—80℃的10％苛性钠溶液中脱脂，铜和铜合金零件可在50g磷酸三钠，50g碳酸氢纳加1L水的溶液内清洗，溶液温度为60～80°C。
零件的脱脂也可在洗涤剂中进行脱脂后用水仔细清洗。
当零件表面能完全被水润湿时，表明表面油脂已去除干净。
对于形状复杂而数量很大的小零件，也可在专门的槽子中用超声波清洗。
超声波去油效率高。
(2)清除氧化物钎焊前，零件表面的氧化物可用机械方法、化学浸蚀法和电化学浸蚀方法进行。
机械方法清理时可采用锉刀、金属刷、砂纸、砂轮、喷砂等去除零们：表面的氧化膜。
其中锉刀和砂纸清理用于单件生产，清理时形成的沟槽还有利于钎料的润湿和铺展。
批量生产时用砂轮、金属刷、喷砂等方法。
铝和铝合金、钛合金的表面不宜用机械清理法。
化学浸蚀法广泛用于清除零件表面的氧化物，特别是批量生产中，因为他的生产率比较高，但要防止表面的过浸蚀。
适用于不同金属的化学浸蚀液成分列于表1。
对于大批量生产及必须快速清除氧化膜的场合，可采用，电化学浸蚀法(表2)。
表1 化学浸蚀液成分表2 电化学浸蚀化学浸蚀和电化学浸蚀后，还应进行光泽处理或中和处理（表3)，随后在冷水或热水中洗净，并加以干燥。
表3光泽处理或中和处理(3)母材表面镀覆金属在母材表面镀覆金属，其主要目的是改善一些材料的钎焊性，增加钎料对母材的润湿能力；防止母材与钎料相互作用对接头质量产生不良的影响，如防止产生裂纹，减少界面产生脆性金属间化合物；作为钎料层，以简化装配过程和提高土产率。
某些母材的镀覆金属使用情况列于表4。
在母材表面镀覆金属可用不同的方法进行，常用的有电镀、化学镀、熔化钎料中热浸、轧制包覆等。
表４预镀覆的使用情况钎焊固定模锻钎焊零件应装配定位，以确保他们之间的相互位置。
固定零件的方法很多。
对于尺寸小，结构简单的零件，可采用较简单的固定方法，诸如依靠自重、紧配合、滚花、翻边、扩口、旋压、镦粗、收口、咬口、弹簧夹、定位销、螺钉、铆钉、点焊、熔焊等。
图1列出了典型的零件定位方法。
其中紧配合主要用于以铜钎料钎焊钢，其他场合甚少用。
滚花、翻边、扩口、旋压、收口、咬口等方法简单，但间隙难以保证均匀：螺钉、铆钉、定位销定位比较可靠，但比较麻烦：点焊和熔焊固定既简单又迅速，但定位点周围往往发生氧化。
故应根据具体情况进行选择。
对于结构复杂的零件一般采用专用的夹具来定位。
对钎焊夹具的要求是夹具材料应具有良好的耐高温和抗氧化性；夹具与零件材料应具有相近的热膨胀系数：夹具应具有足够的刚度，但结构要尽可能简单，尺寸尽可能小，使夹具既工作可靠，又能保证较高的生产效率。
钎料的放置在各种钎焊方法十，除火焰钎焊和烙铁钎焊外，大多数是将钎料预先安置在接头上的。
安置钎料时应尽可能利用钎料的重力作用和间隙的毛细作用宋促进钎料填满间隙。
图２a、b所示环状钎料的安置方式是合理的。
为避免钎料沿平面流失，应将钎料放在稍高于间隙的部位。
为了完全防止钎料沿法兰平面流失，可采用图２c、d形式的接头。
在图２e、f中工件是水平放置的，必须使钎料紧贴接头，方能依靠毛细作用吸入缝隙。
对于紧密配合和搭接长度大的接头可采用图２g、h形式，即在接头中开出钎料安置槽。
膏状钎料应直接涂在钎焊处，粉末状钎料可用粘结剂调合后粘附在接头上。
钎焊生产工艺涂阻流剂为了完全防止钎料流失，有时需要涂阻流剂。
阻流剂主要是由氧化物，如氧化铝、氧化钛或氧化镁等稳定氧化物与适当的粘接剂组成。
钎焊前将糊状阻流剂涂在邻近接头的零件表面上。
由于钎料不能润湿这些物质，故被阻止流动。
钎焊后再将他去除。
阻流剂在保护气氛炉中钎焊和真空炉中钎焊中用得很广。
钎焊工艺参数钎焊过程的主要工艺参数是钎焊温度和保温时间。
钎焊温度通常选为高于钎料液相线温度25～60℃，以保证钎料能填满间隙，但有时也发生例外。
例如对某些结晶温度间隔宽的钎料，由于在液相线温度以下已有相当量的液相存在，具有—定的流动性。
这时，钎焊温度可以等于或稍低于钎料液相线温度。
对于某些钎料，如镍基钎料，希望钎料与母材发生充分地反应，钎焊温度可能高于钎料液相线温度100℃以上。
钎焊保温时间视工件大小，钎料与母材相互作用的剧烈程度而定。
大件的保温时间应长些，以保证加热均匀。
钎料与母材作用强烈的，保温时间要短。
一般说来，一定的保温时间是促使钎料与母材相互扩散，形成牢固结合所必需的，们过长的保温时间将导致溶蚀等缺陷的发生。
钎焊清洗钎剂残渣大多数对钎焊接头起腐蚀作用，也妨碍对钎缝的检查，常需清除干净。
软针剂松香不会起腐蚀作用，不必清除。
含松香的活性钎剂残渣不溶于水，可用异丙醇、酒精、汽油、三氯乙烯等有机溶剂除去。
由有机酸及盐组成的钎剂，一般都溶于水，可采用热水洗涤。
若为由凡士业林调制的膏状钎剂，则可用有机溶剂去除。
由无机酸组成的软钎刑溶于水，因此可用热水洗涤。
含碱金属及碱土金属氯化物的钎刑(例如氯化锌)，可用2％盐酸溶液洗涤，其目的是溶解不溶于水的金属氧化物与氯化锌相互作用的产物。
为了中和盐酸，再用含少量NaOH的热水洗涤。
若为由凡士林调成的含氯化锌的钎剂，则可先用有机溶剂清除残留的油脂，再用上述方法洗涤。
硬钎焊用的硼砂和硼酸针剂残渣基本上不溶于水，很难清除，一般用喷砂上除，比较好的方法是将已钎焊的工件在热态下放入水中，使钎剂残渣外裂而易于去除，但这种方法不适用于所有的工件；也可将工件放在70—90℃的2％—3％重铬酸钾溶液中较长时间清洗。
含氟硼酸钾或氟化镓的硬钎剂(如剂102)残渣可用水煮或在10％柠檬酸热水中清除。
铝用软钎剂残渣可用有机溶剂(例如甲醇)清除。
铝用硬钎剂残渣对铝具有很大的腐蚀性，钎焊后必须清除干净。
下面列出了一些清洗方法，可以得到较好的效果。
如有可能，可将热态工件放入冷水中，使钎剂残渣崩裂。
1)60～80℃热水中浸泡10min，用毛刷仔细清洗钎缝上的残渣，冷水冲洗，HNO315％水溶液中浸泡约30min，再用冷水冲洗。
2)60～80℃流动热水冲洗10—15min。
放在65～75℃，CrO32％，H3PO45％水溶液中浸泡5min，再用冷水冲洗，热水煮，冷水浸泡8h。
3)60—80℃流动热水冲洗10～15min，流动冷水冲洗30min。
放在草酸2％一4％、NaFl％一7％、海鸥牌洗涤剂0．05％溶液中浸泡5～10min，再用流动冷水冲洗20min，然后放在HNO310％～15％硝酸溶液中浸泡5～10min，取出后再用冷水冲洗。
对于有氟化物组成的无腐蚀性铝钎剂，可将工件放在7％草酸，7％硝酸组成的水溶液中，先用刷子刷洗钎缝，再浸泡l.5h，取出后用冷水冲洗。
钎焊接头设计一设计钎焊接头时，首先应考虑接头的强度，其次还要考虑如何保证组合件的尺寸精度，零件的装配定位、钎料的安置、钎焊接头的间隙等工艺问题。
1钎焊接头的基本形式用钎焊连接时，由于钎料及钎缝的强度一般比母材低，若采用对接的钎焊接头，则接头强度比母材差，因而对接接头不能保证接头具有与母材相等的承载能力，钎焊接头人多采用搭接形式。
他可以通过改变搭接长度达到钎焊接头与母材等强度。
搭接接头的装配同对接接头相比也比较简单。
在生产实践中，对采用银基、铜基、镍基等强度较高的钎料钎焊接头，搭接长度通常取为薄件厚度的2～3倍：对用锡铅等软钎料钎焊的接头，可取为薄件厚度的4～5倍，但不希望搭接长度大于15mm。
因为此时钎料很难填满间隙，往往形成大量缺陷。
由于：工件的形状不同，搭接接头的具体形式各不相同。
1)平板钎焊接头如图3所示，其中图3a、b、c是对接形式。
当要求两个零件连接后表面平齐，而又能承受一定负载时，可采用图3b、c的形式。
这时对零件的加工要求较高。
其他接头有形式的是搭接接头，有的是搭接和对接的混合接头。
随着钎焊面积的增大，接头承载能力也可提高。
图3j是锁边接头，适用于薄件。
2)管件钎焊接头形式如图4所示。
当零件在连接后的内孔径要求相同时，采用图4a形式；当两个零件在连接后的外径要求相同时，采用4b形式；当接头的内外径都允许有差别时，可采用图4c形式。
3)T形和斜角钎焊接头如图5所示。
对T形接头来说，为增加搭接面积，可将图5a、b改为c、d的形式；对楔角接头可采用图5g、h形式来代替图5e、f形式；图5i、j形式的搭接面积更大；图5k主要用于薄件的钎焊。
图3平板钎焊接头形式图4管件钎焊接头形式图5T形和斜角钎焊接头4)端面接头，特别是承压密封接头采用图5形式。
这种接头具有较大的钎焊面积，发生漏泄的可能性可减小。
5)管或棒与板的接头形式如图6所示。
图6a管板接头形式较少用，常以6b、c、d 形接头替代。
图6e形接头可用图6f、g、h形接头替代。
当板较厚时，可采用图6i、j、k形接头。
6)线接触接头形式如图7所示。
这种接头的间隙有时是可变的，毛细力只在有限的范围内起作用，接头强度不是太高。
这种接头主要用于钎缝受压，或受力不大的结构。
图5 端面密封接头图5 管或棒与板的接头形式图６线接触钎焊接头钎焊接头设计二钎焊接头形式与载荷的关系设计钎焊接头时还应考虑应力集中问题，尤其接头受动载荷或大应力时应力集中问题更为明显。
在这种情况下的设计原则是不应使接头边缘处产生任何过大的应力集中，而应将应力转移到母材上去。
图7列出了一些受撕裂、冲击、振动等载荷的合理或不合理设计的接头。
图7a、b为受撕裂的接头，为避免在载荷作用下接头处发生应力集中，町局部加厚薄件的接头部分，使应力集中点发生在母材而不是在钎缝边缘。
图7c所示接头，当载荷大时，不应用钎缝圆角来缓和应力集中，应在零件本身拐角处安排圆角；使应力通过母材上的圆角形成适当的分布。
图7d所示接头，为了增强承载能力，一方面是增大钎缝面积，另一方面是尽量使受力方向垂直于钎缝面积。
图7e是轴和盘的接头，可在盘的连接处做成圆角，以减小应力集中。
图7受动载荷或大载荷的合理与不合理接头设计接头的工艺性设计接头的工艺性设计包括接头的装配定位，安置钎料，限制钎料流动等。
这里主要介绍工艺孔的开设。
工艺孔是为满足工艺上的要求而在接头上开的孔。
这对于密闭容器尤为重要。
因为钎焊时容器内的空气受热膨胀，阻碍钎料的填隙，也可能使已填满间隙的钎料重新排出，形成不致密性缺陷。
