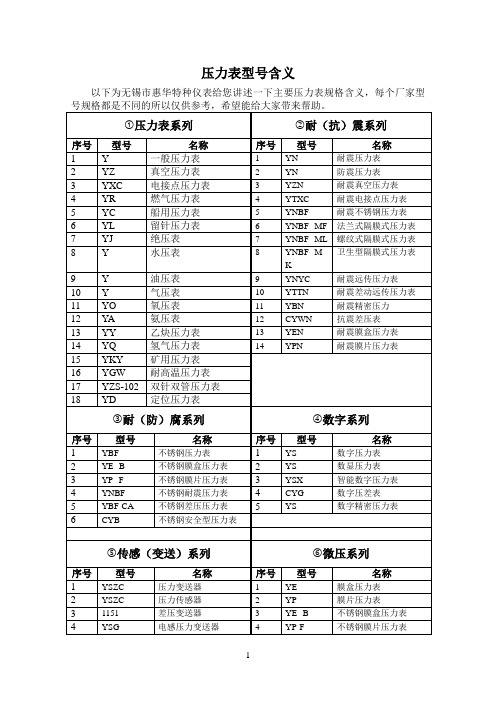

压力表型号含义以下为无锡市惠华特种仪表给您讲述一下主要压力表规格含义，每个厂家型号规格都是不同的所以仅供参考，希望能给大家带来帮助。
①压力表系列②耐（抗）震系列序号型号名称序号型号名称1 Y 一般压力表 1 YN 耐震压力表2 YZ 真空压力表 2 YN 防震压力表3 YXC 电接点压力表 3 YZN 耐震真空压力表4 YR 燃气压力表 4 YTXC 耐震电接点压力表5 YC 船用压力表 5 YNBF 耐震不锈钢压力表6 YL 留针压力表 6 YNBF--MF 法兰式隔膜式压力表7 YJ 绝压表7 YNBF--ML 螺纹式隔膜式压力表8 Y 水压表8 YNBF--M卫生型隔膜式压力表K9 Y 油压表9 YNYC 耐震远传压力表10 Y 气压表10 YTTN 耐震差动远传压力表11 YO 氧压表11 YBN 耐震精密压力12 YA 氨压表12 CYWN 抗震差压表13 YY 乙炔压力表13 YEN 耐震膜盒压力表14 YQ 氢气压力表14 YPN 耐震膜片压力表15 YKY 矿用压力表16 YGW 耐高温压力表17 YZS-102 双针双管压力表18 YD 定位压力表③耐（防）腐系列④数字系列序号型号名称序号型号名称1 YBF不锈钢压力表 1 YS 数字压力表2 YE--B不锈钢膜盒压力表 2 YS 数显压力表3 YP--F不锈钢膜片压力表 3 YSX 智能数字压力表4 YNBF不锈钢耐震压力表 4 CYG 数字压差表5 YBF-CA不锈钢差压压力表 5 YS 数字精密压力表6 CYB不锈钢安全型压力表⑤传感（变送）系列⑥微压系列序号型号名称序号型号名称1 YSZC压力变送器 1 YE 膜盒压力表2 YSZC压力传感器 2 YP 膜片压力表3 1151差压变送器 3 YE--B 不锈钢膜盒压力表4 YSG电感压力变送器 4 YP-F 不锈钢膜片压力表5 YSZC小巧型压力变送器⑦远传系列⑧压力控制电接点系列序号型号名称序号型号名称1 YTZ电阻远传压力表 1 PD-H-L1(L2)压力继电器2 YTT差动远传压力表 2 YXC 电接点压力表3 YTZ--Z耐震电阻远传压力表 3 YTXC 耐震电接点压力表4 YTT--Z耐震差动远传压力表 4 YXC 磁助电接点压力表5 YTT-MF/ML隔膜远传压力表 5 YXCG 磁感电接点压力表⑨精密系列 6 YXCM 磁敏电接点压力表序号型号名称7 YXCH 磁簧电接点压力表1 YB 精密压力表8 YXD-Z 光电耐震电接点压力表2 YSJ 精密数字压力表9 YTXCG 耐震磁感电接点压力表3 YSB 防爆数字压力表10 YTXCG 防爆感应电接点压力表⑩高压系列11 YXC 磁助电接点压力表（大功率）序号型号名称12 YXXD 耐震光电信号电接点压力表1 YG 高压压力表13 YTXC--B 防爆电接点压力表2 YG-B 高压精密压力表⑪防爆系列⑫温度系列序号型号名称序号型号名称1 YTB 防爆压力表１WTZ/WTQ 压力式温度计2 YTX 防爆电接点压力表２WSS/WSSX 双金属温度计。
YQF(N)- 60100150型前封式不锈钢(耐震)压力表产品说明书一、产品用途及特点：YQF-60,100,150型前封式不锈钢压力表（以下简称仪表），广泛应用于石油、化工、轻纺、造纸、冶金、医药、食品等行业。
能在对环境耐蚀、抗震或工艺卫生要求较高的场合中，测量硝酸、醋酸及部分有机酸、无机酸、碱类腐蚀性流体介质的正压或负压。
仪表采用密封安全型前封式结构，外壳及弹性元件及与介质接触部位均采用优质不锈钢材料制成，结构合理，工艺精致，具有较高的测量准确度和持久的稳定性。
YQFN-60,100,150型不锈钢耐震压力表内填充阻尼油，使测量机构具备抗工作环境振动及介质压力脉动的能力。
二、工作原理：仪表由测量系统、指示系统和外壳组成。
当被测介质通过导压部分进入测量元件时，在其介质压力作用下，测量元件自由端产生相应位移，通过连杆带动齿轮传动机构，从而在仪表度盘上指示出被测介质压力值。
三、主要技术指标：2、结构型式：密封安全型前封式。
3、仪表安装方式：YQF(N) –60,100,150：径向直接式。
YQF(N) -60Z,100Z,150Z：轴向直接式。
YQF(N) -60ZT,100ZT,150ZT：轴向嵌装式（轴向前边）。
4、正常工作条件：a.环境温度：普通型–40℃~70℃，耐震型–25℃~70℃。
b.振动条件：普通型GB/T17214.3 V.H.3，耐震型GB/T17214.3 V.H.4。
c.仪表的压力部分一般使用至测量范围的3/4。
d.相对湿度：不大于85%。
e.温度影响：当使用环境温度偏离20℃±5℃时，仪表的温度影响误差不大于0.04%/℃。
f.外壳防护等级：GB4208 IP66级。
5、材质：外壳、传动机构为SUS304不锈钢，弹性元件为SUS316L不锈钢，接头为SUS304或SUS316L不锈钢。
仪表采用聚碳酸脂(PC)安全玻璃。
四、安装使用说明：1、仪表在安装前必须仔细核对其型号规格及测量范围。
YS-100型数字压力表使用维护说明书本数字压力表结合了世界领先的微处理技术和先进的模数转换算法，达到高精度，低功耗的要求。
采用大屏幕的液晶显示技术，使数据清晰易读。
独特的背景灯技术夜晚也能正常使用，采用进口芯片，对仪表数据采集、记忆、测量保持最高峰值，手动回零，外壳采用不锈钢，耐腐蚀，抗机械压力，机体整体采用密封技术，可以应用在多种复杂的环境中。
陶瓷传感器经久耐用，安全卫生，可应用在食品卫生行业。
本产品是国外名牌数字压力表的中国OEM产品，拥有和国外数字压力表同样性能，是替代传统机械表的理想选择。
一工艺特性●电气特性：工作电源：3.6VDC; 功率消耗：100微瓦工作温度：-20℃~+80℃ -40℃~+80℃工作湿度：10%～90%（不凝结）;连续工作时间：大于3年精度等级：0.25%；0.5%；1%；测量范围：0～100Mpa（可选）；0～5Kpa～600Kpa （可选）；真空：-100Kpa～0Kpa（可选）-0.1～ 0 Mpa压力真空：-0.1～2.4Mpa（可选）；- 100～2400Kpa压力单位可选：Mpa 、Kpa、Kgf/cm2、Bar、mBar、PsiKN、mmAq mmHo、Torr mmhg、atm（特殊要求可定做成Psi、Mpa 、Kpa自由切换）屏幕信息量：4位9段; 报警输出电压：2.7V-3.0V（5mA）●机械特性振动特性：40g（最大）；4g（最大）15-200Hz外形尺寸：主要用途：1、油田注水，井口容器设备压力测量：2、原油外输：动力设备管道泵进出口压力测量;3、石油化工：生产工艺中的真空，微压及腐蚀性的气体，液体压力测量;4、液压系统、制冷、过程监控OEM应用;5、高温介质，粘稠介质，液体高度测量;6、空调、气体处理设备、呼吸机、医疗设备、实验室、压缩机等压力的测量;二操作说明本产品的传感器与显示处理部分采用一体化的设计结构，使用简便，该仪表与被测机构使用螺纹直接连接的方式，对仪表的摆放角度不做任何要求。
Y-100B不锈钢压力表的18个特点和结构原理18个主要特点：1、Y-100B不锈钢压力表压力范围：0-0.6bar/0-7000bar2、精度等级：0.6/1.0/1.63、接湿材质：-1=黄铜/青铜、-2=铜合金、-3=不锈钢、-6=蒙氏合金4、不锈钢压力表连接方式：径向连接（无代码）、轴向连接（r）、前带边、后带边连接。
5、不锈钢压力表过程连接：1/4“BSP、1/2“BSP、1/4“NPT、M12*1.5、1/2”NPT 或者M20*1.56、不锈钢压力表有表盘材质：碳钢、不锈钢、玻璃纤维加固的聚酰胺7、刻度单位MPA,KPA,PSI,BAR,kg/cm2,"H2O,"Hg8、铝制微调指针9、调零指针、最大值指针10、不锈钢压力表有特殊的表盘，比如双范围、特别的单位、清晰的刻度等等11、坚固前面板带泄压后盖的安全结构12、焊接式波登管，可以延长波登管的使用寿命13、过压/真空保护措施：过压保护止钉，真空保护止钉14、表玻璃：防震玻璃/夹层安全玻璃15、阻尼钉：有效消除脉动16、充油：能够抵抗被测介质压力的脉动和工作环境剧烈震动的影响，兼顾了耐腐蚀性和抗震性能17、德国制造的通用不锈钢机芯，更长的使用寿命18、不锈钢压力表符合多个国家的标准认证结构与原理：西派集团推出的不锈钢压力表系统(包括接头、弹簧等)、齿轮传动机构、示数装置（指针与度盘）和外壳、泄压后盖、表玻璃等）所组成。
外壳为气密型结构，能在效地保护内部机件免受环境影响和污秽侵入，同时防止充液表中的硅油泄漏；其次本仪表在敏感元件和表玻璃之间有一坚硬的不锈钢夹层，保护了在意外爆破时保护使用者免受碎片和测量介质伤害；同时表壳内压力一旦超过一定值后，仪表背部设有的快速泄压安全后盖将开启，以释放表壳内压力。
另外对于充液表还能够抗工作环境较剧烈和介质压力的脉动影响。
压力表的分类Y 一般压力表Y-50 Y60 Y100 Y150一般压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力. 型号命名:技术参数:型号 结构形式 精确度%测量范围 MPaY —50Z 轴向无边 ±2。
5 -0.1~0;—0。
1~0.06;—0。
1～0.15；—0.1～0.3；-0.1~0.5;-0.1～0.9；—0。
1～1。
5;—0。
1～2.4； 0～0.1;0~0。
16;0~0.25；0～0.4；0~0.6；0～1.0;0～1.6；0～2。
5；0～4；0~6;0~10；0~16；0～25；0~40;0~60；Y —60 径向无边 Y-60T 径向带后边 Y —60Z 轴向无边 Y —60ZQ 轴向带前边 Y —100 径向无边 ±1.6Y-100T 径向带后边 Y —100Z 轴向无边 Y —100ZQ 轴向带前边 Y-150 径向无边 Y-150T 径向带后边 Y —150Z 轴向无边 Y —150ZQ轴向带前边注：轴向可按要求带方形前边。
使用工作温度:—40℃~70℃ 仪表执行标准：GB/T1226-2001外形尺寸：外形尺寸 mm型号A B C D d d0MY-50Z2924050//14×1.5主要产品：一般压力表；轴向压力表：轴向带边压力表:真空表：真空压力表:耐震压力表;全不锈钢压力表；耐震全锈钢压力表；定位型压力表；差动远传压力表;耐震型差动远传压力表;电感压力变送器;全不锈钢电感压力变送器：隔膜力表；压力继电器;耐震电接点压力表;全不锈钢耐震电接点压力表:光电耐震电接点压力表；耐震光电信号电接点压力表膜片压力表;耐震膜片压力表；耐腐膜片压力表；耐腐耐震膜片压力表;不锈钢膜盒压力表；膜盒压力表；双金属温度计；接点双金属温度计：卡箍型双金属温度计：抗振差压表;保护继电器；抗振电接点压力表（大功率)；防爆感应接点压力表抗振感应接点压力表；控制器；感应接点压力表（带开关放大器); 抗振电接点压力表(带保护继电器)；抗振磁敏电接点力表等系列仪表。
数字压力表YK-100C 使用说明书西安云仪仪器仪表有限公司一、产品概述1、产品特点1）可随时随地根据用户需求进行各种参数的设定，应用灵活、方便。
2）可根据用户要求量身定做特殊功能压力表。
3）软件进行温度补偿，精度高，使用温度广。
2、概述YK-100精密数字压力表采用高精度低功耗大规模集成电路为核心器件,主要由高精度测量芯片、电池充电保护电路、传感器和信号处理电路组成。
该产品采用微处理器对仪表零点漂移，非线性等进行自动补偿、修正，采用高稳定度压力传感器等高性能器件，确保仪表精度和可靠性。
该仪表可自行设定各种功能参数，应用灵活，且有各种功能可选定，可用作较高准确度压力校准标准器（表），也可用作工作仪表、电力、冶金、石油、化工等行业实验室和现场进行计量和科研二、技术参数1、使用环境：环境温度：（-10～50）℃相对湿度：＜95%；大气压力：（86～106）kPa；存储温度：（-20～70）℃。
2、显示：白色背光，5位数字显示。
3、供电方式：内部电池供电/外部直流9V电压供电/外部交流220V电压供电4、外型尺寸：外形尺寸：Φ100mm×34mm；重量：约0.5kg；压力连接：M20×1.5mm；5、过载电压：1.2倍过载三、仪表显示面板及功能键1、按键说明“校零”键：<1>按下此键即可自动校正零点压力。
<2>用于开机时进入仪表校准界面。
<3>设定界面向下功能。
“背光”键：<1>用来打开和关闭液晶显示的背景灯光。
<2>设定界面向上功能。
2、显示内容说明四、功能设定1、背光+单位按键长按进入波特率修改模式，背光键翻屏，单位键确定，系统复位，启用新的波特率，清零按键取消波特率设置。
2、航空插头出4根线，电源线：红色线24V+,黑色线24V-,485通讯线：绿色为485的A端，黄色为485接线的B端3、485通讯时必须外接电源适配器485的协议为：读压力指令:发送:68地址6801021000校验16接收：68地址68810510XX XX XX XX校验16例子：你的表地址是01那么下发数据就是68016801021000E416E4就是校准校准就是将68+AD+68+01+02+10+00等于一个数值是16进制的68是开始符16是结束符修改广播地址：读指令:发送:68FF680A02新地址00校验16接收：6801688A005B16五、安装与维护1、安装1）该仪表应垂直水平面安装。
压力表说明书【篇一：压力表说明书】弹簧式压力表一、压力表的结构与原理锅炉上普遍使用的是弹簧管式压力表，主要由弹簧弯管、连杆、扇形齿轮、小齿轮、中心轴、指针、表盘等构件组成，如图所示。
弹簧弯管是由金属管(无缝铜管或无缝钢管)制成的。
管子截面呈扁圆形或椭圆形，它的一端是封闭的自由端，与杠杆连接。
杠杆的另一端连接扇形齿轮，扇形齿轮又与中心轴上的小齿轮相啮合，压力表的指针固定在中心轴上。
当弹簧弯管受到介质压力的作用时，它的截面有变成圆形的趋势，迫使弹簧弯管逐渐伸直，从而使弹簧弯管的自由端向上翘起。
压力越高，自由端向上翘起的幅度越大。
这一动作经过杠杆、扇形齿轮、小齿轮的传动，使指针偏转一个角度，在刻度盘上指示出压力高低。
当被测介质压力降低时，弹簧管要恢复原状，指针退回到相应刻度处。
在燃油(气)锅炉上还有一种使用较多的是电接点压力表。
电接点压力表是在普通弹簧管压力表上加装一套高低限电接点装置构成的。
它不但能随时测量介质压力变化情况，而且还能将被测介质保持在一定压力范围内，当被测压力超过这一范围时，能自动发出报警信号。
电接点压力表也可带继电器及接触器的电气线路，获得自动控制信号，通过控制机构，使被测介质的压力自动保持在上下限给定值的范围内。
三、压力表精度【篇二：数字压力表使用说明书】ys-100型数字压力表使用维护说明书本数字压力表结合了世界领先的微处理技术和先进的模数转换算法，达到高精度，低功耗的要求。
采用大屏幕的液晶显示技术，使数据清晰易读。
独特的背景灯技术夜晚也能正常使用，采用进口芯片，对仪表数据采集、记忆、测量保持最高峰值，手动回零，外壳采用不锈钢，耐腐蚀，抗机械压力，机体整体采用密封技术，可以应用在多种复杂的环境中。
陶瓷传感器经久耐用，安全卫生，可应用在食品卫生行业。
本产品是国外名牌数字压力表的中国oem产品，拥有和国外数字压力表同样性能，是替代传统机械表的理想选择。
一工艺特性? 电气特性：工作电源：3.6vdc;功率消耗：100微瓦工作温度：-20℃~+80℃ -40℃~+80℃工作湿度：10%～90%（不凝结）;连续工作时间：大于3年精度等级：0.25%；0.5%；1%；测量范围：0～100mpa（可选）；0～5kpa～600kpa （可选）；真空：-100kpa～0kpa（可选）-0.1～ 0 mpa 压力真空：-0.1～2.4mpa（可选）；- 100～2400kpa 压力单位可选：mpa 、kpa、kgf/cm2、bar、mbar、psi kn、mmaq mmho、torr mmhg、atm（特殊要求可定做成psi、mpa 、kpa自由切换）屏幕信息量：4位9段; 报警输出电压：2.7v-3.0v（5ma） ? 机械特性振动特性：40g（最大）；4g（最大）15-200hz外形尺寸：1主要用途：1、油田注水，井口容器设备压力测量：2、原油外输：动力设备管道泵进出口压力测量;3、石油化工：生产工艺中的真空，微压及腐蚀性的气体，液体压力测量; 4、液压系统、制冷、过程监控oem应用; 5、高温介质，粘稠介质，液体高度测量;6、空调、气体处理设备、呼吸机、医疗设备、实验室、压缩机等压力的测量; 二操作说明本产品的传感器与显示处理部分采用一体化的设计结构，使用简便，该仪表与被测机构使用螺纹直接连接的方式，对仪表的摆放角度不做任何要求。
YS-100型数字压力表使用维护说明书本数字压力表结合了世界领先的微处理技术和先进的模数转换算法，达到高精度，低功耗的要求。
采用大屏幕的液晶显示技术，使数据清晰易读。
独特的背景灯技术夜晚也能正常使用，采用进口芯片，对仪表数据采集、记忆、测量保持最高峰值，手动回零，外壳采用不锈钢，耐腐蚀，抗机械压力，机体整体采用密封技术，可以应用在多种复杂的环境中。
陶瓷传感器经久耐用，安全卫生，可应用在食品卫生行业。
本产品是国外名牌数字压力表的中国OEM产品，拥有和国外数字压力表同样性能，是替代传统机械表的理想选择。
一工艺特性●电气特性：工作电源：3.6VDC; 功率消耗：100微瓦工作温度：-20℃~+80℃ -40℃~+80℃工作湿度：10%～90%（不凝结）;连续工作时间：大于3年精度等级：0.25%；0.5%；1%；测量范围：0～100Mpa（可选）；0～5Kpa～600Kpa （可选）；真空：-100Kpa～0Kpa（可选）-0.1～ 0 Mpa压力真空：-0.1～2.4Mpa（可选）；- 100～2400Kpa压力单位可选：Mpa 、Kpa、Kgf/cm2、Bar、mBar、PsiKN、mmAq mmHo、Torr mmhg、atm（特殊要求可定做成Psi、Mpa 、Kpa自由切换）屏幕信息量：4位9段; 报警输出电压：2.7V-3.0V（5mA）●机械特性振动特性：40g（最大）；4g（最大）15-200Hz外形尺寸：主要用途：1、油田注水，井口容器设备压力测量：2、原油外输：动力设备管道泵进出口压力测量;3、石油化工：生产工艺中的真空，微压及腐蚀性的气体，液体压力测量;4、液压系统、制冷、过程监控OEM应用;5、高温介质，粘稠介质，液体高度测量;6、空调、气体处理设备、呼吸机、医疗设备、实验室、压缩机等压力的测量;二操作说明本产品的传感器与显示处理部分采用一体化的设计结构，使用简便，该仪表与被测机构使用螺纹直接连接的方式，对仪表的摆放角度不做任何要求。
YS-100型数字压力表使用维护说明书本数字压力表结合了世界领先的微处理技术和先进的模数转换算法，达到高精度，低功耗的要求。
采用大屏幕的液晶显示技术，使数据清晰易读。
独特的背景灯技术夜晚也能正常使用，采用进口芯片，对仪表数据采集、记忆、测量保持最高峰值，手动回零，外壳采用不锈钢，耐腐蚀，抗机械压力，机体整体采用密封技术，可以应用在多种复杂的环境中。
陶瓷传感器经久耐用，安全卫生，可应用在食品卫生行业。
本产品是国外名牌数字压力表的中国OEM产品，拥有和国外数字压力表同样性能，是替代传统机械表的理想选择。
一工艺特性●电气特性：工作电源：3.6VDC; 功率消耗：100微瓦工作温度：-20℃~+80℃ -40℃~+80℃工作湿度：10%～90%（不凝结）;连续工作时间：大于3年精度等级：0.25%；0.5%；1%；测量范围：0～100Mpa（可选）；0～5Kpa～600Kpa （可选）；真空：-100Kpa～0Kpa（可选）-0.1～ 0 Mpa压力真空：-0.1～2.4Mpa（可选）；- 100～2400Kpa压力单位可选：Mpa 、Kpa、Kgf/cm2、Bar、mBar、PsiKN、mmAq mmHo、Torr mmhg、atm（特殊要求可定做成Psi、Mpa 、Kpa自由切换）屏幕信息量：4位9段; 报警输出电压：2.7V-3.0V（5mA）●机械特性振动特性：40g（最大）；4g（最大）15-200Hz外形尺寸：主要用途：1、油田注水，井口容器设备压力测量：2、原油外输：动力设备管道泵进出口压力测量;3、石油化工：生产工艺中的真空，微压及腐蚀性的气体，液体压力测量;4、液压系统、制冷、过程监控OEM应用;5、高温介质，粘稠介质，液体高度测量;6、空调、气体处理设备、呼吸机、医疗设备、实验室、压缩机等压力的测量;二操作说明本产品的传感器与显示处理部分采用一体化的设计结构，使用简便，该仪表与被测机构使用螺纹直接连接的方式，对仪表的摆放角度不做任何要求。
