谐波分析法

电力系统中的谐波问题与分析技术研究引言：现代社会对电力的需求越来越大，电力系统的稳定运行对于社会经济的发展至关重要。

然而，电力系统在运行过程中会面临一些问题，如谐波问题。

谐波是电力系统中的一种普遍现象，它对系统的稳定性和设备的正常运行产生了不可忽视的影响。

因此，对电力系统中的谐波问题进行深入研究和分析，提出相应的解决方法和技术手段是非常必要的。

一、谐波问题的定义与影响1. 谐波的定义谐波是指电力系统中存在的频率是基波频率整数倍的谐振现象。

电力系统中产生谐波的主要原因包括非线性负载、发电机组的谐波励磁和谐波源的接入等。

谐波问题主要表现在电压和电流波形畸变、系统损耗增加以及设备寿命缩短等方面。

2. 谐波问题的影响谐波对电力系统的影响主要体现在以下几个方面：（1）设备损坏：谐波会导致电力设备的工作电流和温度升高，进而加速设备的老化和损坏；（2）电网损失：谐波会导致电网中的有功和无功损失增加，降低系统的效率；（3）通信干扰：谐波会对通信设备产生干扰，降低通信质量和可靠性。

二、谐波分析技术为了解决电力系统中的谐波问题，需要进行谐波分析，找出谐波源，并提出相应的处理措施。

目前，谐波分析技术主要包括频谱分析和时域分析两种方法。

1. 频谱分析频谱分析是通过观察电力系统中各频率成分的振幅和相位关系，以及谐波频率分布情况来分析谐波问题。

常用的频谱分析方法包括傅里叶变换和小波变换。

（1）傅里叶变换傅里叶变换能够将信号在频域中分解成各个频率成分，并得到各频率成分的幅度和相位信息。

通过对电压或电流波形进行傅里叶变换，可以得到具体的谐波频率及其振幅，从而判断谐波的产生原因。

（2）小波变换小波变换是一种时频分析方法，能够同时提供时间和频率信息。

它通过对信号进行连续的分解，得到各个频率成分在时域和频域上的分布情况，更能反映谐波在时间上的变化特性。

2. 时域分析时域分析是通过观察电力系统中各时刻的电压和电流波形来分析谐波问题。

常用的时域分析方法包括快速傅里叶变换和窗函数法。

高压直流输电线路中的谐波分析与滤波引言：高压直流输电作为一种高效、低损耗的电力传输方式，得到了广泛的应用。

然而，在实际的应用过程中，由于诸多因素的影响，高压直流输电中会产生各种谐波问题。

本文将从谐波的概念、产生原因、分析方法和滤波技术等方面，对高压直流输电线路中的谐波问题进行探讨。

一、谐波的概念和产生原因1.1 谐波的定义谐波是指在电力系统中，频率是基波频率整数倍的波形。

一般情况下，电力系统中的谐波主要包括3次、5次、7次等奇次谐波和2次、4次、6次等偶次谐波。

1.2 谐波的产生原因谐波的产生与电力系统中的非线性设备密切相关。

在高压直流输电中，主要的谐波产生装置包括经桥整流器、组串电感器、滤波器等。

这些设备的非线性特性会导致电流和电压的畸变，进而产生谐波。

二、高压直流输电线路中谐波分析的方法2.1 多谐波分析法多谐波分析法是一种常用的谐波分析方法。

它通过对高压直流输电线路中的电压、电流进行采样，并利用傅里叶变换将信号从时域转换到频域，进而得到谐波成分的频率、相位和幅值等信息。

2.2 矩阵法矩阵法是一种较为精确的谐波分析方法。

它通过建立电压-电流矩阵关系，利用矩阵运算进行谐波分析。

相比于多谐波分析法，矩阵法能够更准确地描述高压直流输电线路中的谐波特性。

三、高压直流输电线路中的谐波滤波技术3.1 无源谐波滤波技术无源谐波滤波技术是一种通过并联谐振电路实现谐波滤波的方法。

该技术主要通过选择谐波频率和合适的谐波电阻，将谐波电流引入谐振电路，并将其消耗在电阻上，从而实现谐波滤波的效果。

3.2 有源谐波滤波技术有源谐波滤波技术是一种利用可控硅等元件实现谐波滤波的方法。

该技术通过引入逆变器和滤波器等装置，对谐波电流进行补偿或抑制，从而达到谐波滤波的目的。

四、高压直流输电线路中谐波滤波的效果评价4.1 谐波抑制率谐波抑制率是评价谐波滤波效果的重要指标。

它衡量了谐波信号经过滤波后剩余谐波成分的比例。

一般来说，谐波抑制率越高，说明滤波效果越好。

电力系统中的谐波分析与抑制方法研究摘要：随着电力系统中非线性负载的普及和不断增长，谐波问题已成为电力系统中一个重要的研究领域。

谐波不仅对电力传输和配电系统的稳定性和可靠性产生负面影响，还对系统中的设备和消费者造成了潜在的危害。

因此，对谐波问题进行深入研究，并采取有效的抑制方法是必要的。

本文将详细分析电力系统中的谐波问题，并介绍相应的谐波分析与抑制方法。

1. 引言电力系统中的谐波问题源自电力负载设备的非线性特性、瞬时扰动和其他外部干扰。

谐波可以导致电力系统中的电流和电压波形失真，对系统稳定性、功率质量和设备寿命产生不利影响。

因此，对谐波进行准确的分析和抑制，对电力系统的可靠性和稳定性至关重要。

2. 谐波分析方法谐波分析是在电力系统中检测和评估谐波的能力。

常用的谐波分析方法包括频谱分析、时域分析和矢量分析。

频谱分析是基于傅里叶变换理论，将信号从时域转换为频域，通过频谱图可以直观地观察到谐波的频率和幅值信息。

时域分析是通过观察波形数据的振幅和频率变化，确定谐波的存在和程度。

矢量分析是通过矢量图形和相量法进行谐波分析，可以更清晰地显示不同谐波成分之间的相位差。

3. 谐波抑制方法为了解决电力系统中的谐波问题，采取一定的抑制方法非常必要。

以下是几种常用的谐波抑制方法：(1) 被动滤波器被动滤波器是应用最广泛的谐波抑制方法之一。

它通过将谐波电流引入并与谐波电压相消，从而减小谐波的影响。

被动滤波器按照谐波频率进行选择，并根据谐波电流和电压的幅值和相位关系进行设计。

(2) 有源滤波器有源滤波器是一种主动干预的谐波抑制方法。

它通过检测谐波电流和电压，并使用控制算法来产生相应的逆谐波电流，从而抵消谐波电流。

有源滤波器具有较高的抑制效果和灵活性，但也存在成本较高和复杂性较大的问题。

(3) 直流回路抑制器直流回路抑制器是一种适用于直流输电系统的谐波抑制方法。

它通过在直流回路中加入谐波抑制器，将谐波电流从直流回路引导到地。

电力系统谐波基本分析方法抑制方法電力系統諧波----基本原理、分析方法、抑制方法【摘要】变频器在工业生产中无可比拟的优越性，使越来越多的系统和装置采用变频器驱动方案，而且采用变频器驱动电动机系统因其节能效果明显，调节方便维护简单，网络化等优点，而被越来越多应用，但它非线性，冲击性用电工作方式，带来干扰问题亦倍受关注。

一台变频器来讲，它输入端和输出端都会产生高次谐波，输入端谐波会输入电源线对公用电网产生影响。

本文从变频器产生的谐波原理、谐波测试分析方法，谐波的抑制方法方面进行探讨。

【关键词】电力系统，变频器，谐波分析，谐波抑制。

【引言】谐波存在于电力系统已经很多年了，但是，近年来，随着技术的发展成熟，越来越多的设备系统为提高可靠性和效率广泛采用电力电子变频器，而且电力公司为降低设备所需的额定值以及线路损耗和电压降落，强制要求电力用户提高其自身的功率因数，而电力用户及工厂端改善功率因数的方法是使用功率因数补偿器—电容模组，这两种情况的出现，使得电力系统的谐波问题变得更加严重。

电力用户和工厂端普遍使用的变速传动和电力电子设备是产生这一现象的根源，而这些设备与功率因数校正电容模组之间的相互作用导致了电压和电流的放大效应；半导体电子工业的迅猛发展也导致了大批精密设备的诞生，与过去粗笨的设备相比，这些设备对电力公司供给的电能质量更加敏感，但同时也导致交流电流和电压稳态波形的畸变。

而为了得到可靠清洁的电力能源，人们必须面对电流和电压畸变的问题，而电流和电压的畸变的主要形式是谐波畸变。

【正文】1、变频器谐波产生从结构来看，变频器可分为间接变频和直接变频两大类。

间接变频将工频电流整流器变成直流，然后再由逆变器将直流变换成可控频率交流。

直接变频器则将工频交流变换成可控频率交流，没有中间直流环节。

它每相都是一个两组晶闸管整流装置反并联可逆线路。

正反两组按一定周期相互切换，负荷上就获了交变输出电压，幅值决定于各整流装置控制角，频率决定于两组整流装置切换频率。

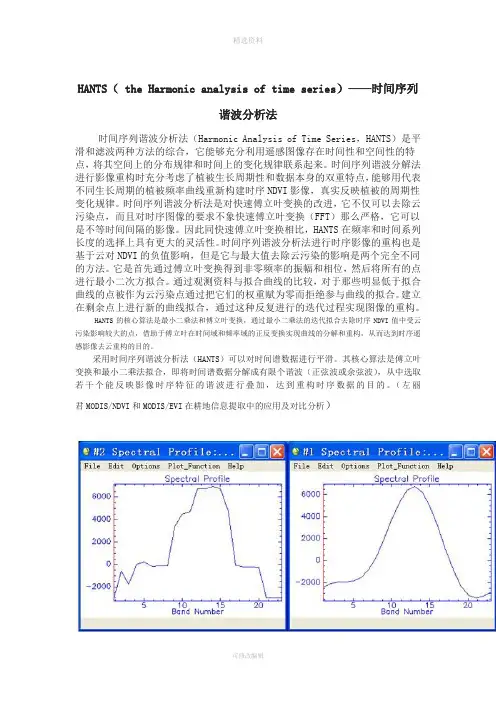

HANTS（the Harmonic analysis of time series）——时间序列谐波分析法时间序列谐波分析法（Harmonic Analysis of Time Series，HANTS）是平滑和滤波两种方法的综合，它能够充分利用遥感图像存在时间性和空间性的特点，将其空间上的分布规律和时间上的变化规律联系起来。

时间序列谐波分解法进行影像重构时充分考虑了植被生长周期性和数据本身的双重特点，能够用代表不同生长周期的植被频率曲线重新构建时序NDVI影像，真实反映植被的周期性变化规律。

时间序列谐波分析法是对快速傅立叶变换的改进，它不仅可以去除云污染点，而且对时序图像的要求不象快速傅立叶变换（FFT）那么严格，它可以是不等时间间隔的影像。

因此同快速傅立叶变换相比，HANTS在频率和时间系列长度的选择上具有更大的灵活性。

时间序列谐波分析法进行时序影像的重构也是基于云对NDVI的负值影响，但是它与最大值去除云污染的影响是两个完全不同的方法。

它是首先通过傅立叶变换得到非零频率的振幅和相位，然后将所有的点进行最小二次方拟合。

通过观测资料与拟合曲线的比较，对于那些明显低于拟合曲线的点被作为云污染点通过把它们的权重赋为零而拒绝参与曲线的拟合。

建立在剩余点上进行新的曲线拟合，通过这种反复进行的迭代过程实现图像的重构。

HANTS的核心算法是最小二乘法和傅立叶变换，通过最小二乘法的迭代拟合去除时序NDVI值中受云污染影响较大的点，借助于傅立叶在时间域和频率域的正反变换实现曲线的分解和重构，从而达到时序遥感影像去云重构的目的。

采用时间序列谐波分析法（HANTS）可以对时间谱数据进行平滑。

其核心算法是傅立叶变换和最小二乘法拟合，即将时间谱数据分解成有限个谐波（正弦波或余弦波），从中选取若干个能反映影像时序特征的谐波进行叠加，达到重构时序数据的目的。

（左丽君MODIS/NDVI和MODIS/EVI在耕地信息提取中的应用及对比分析）原始NDVI曲线与HANTS滤波后曲线Hants软件操作步骤1：projict设置输入输出、图像大小、波段等。

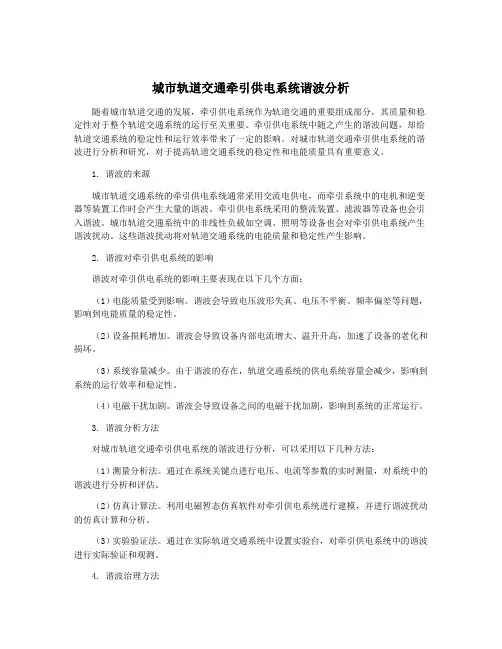

城市轨道交通牵引供电系统谐波分析随着城市轨道交通的发展，牵引供电系统作为轨道交通的重要组成部分，其质量和稳定性对于整个轨道交通系统的运行至关重要。

牵引供电系统中随之产生的谐波问题，却给轨道交通系统的稳定性和运行效率带来了一定的影响。

对城市轨道交通牵引供电系统的谐波进行分析和研究，对于提高轨道交通系统的稳定性和电能质量具有重要意义。

1. 谐波的来源城市轨道交通系统的牵引供电系统通常采用交流电供电，而牵引系统中的电机和逆变器等装置工作时会产生大量的谐波。

牵引供电系统采用的整流装置、滤波器等设备也会引入谐波。

城市轨道交通系统中的非线性负载如空调、照明等设备也会对牵引供电系统产生谐波扰动。

这些谐波扰动将对轨道交通系统的电能质量和稳定性产生影响。

2. 谐波对牵引供电系统的影响谐波对牵引供电系统的影响主要表现在以下几个方面：（1）电能质量受到影响。

谐波会导致电压波形失真、电压不平衡、频率偏差等问题，影响到电能质量的稳定性。

（2）设备损耗增加。

谐波会导致设备内部电流增大、温升升高，加速了设备的老化和损坏。

（3）系统容量减少。

由于谐波的存在，轨道交通系统的供电系统容量会减少，影响到系统的运行效率和稳定性。

（4）电磁干扰加剧。

谐波会导致设备之间的电磁干扰加剧，影响到系统的正常运行。

3. 谐波分析方法对城市轨道交通牵引供电系统的谐波进行分析，可以采用以下几种方法：（1）测量分析法。

通过在系统关键点进行电压、电流等参数的实时测量，对系统中的谐波进行分析和评估。

（2）仿真计算法。

利用电磁暂态仿真软件对牵引供电系统进行建模，并进行谐波扰动的仿真计算和分析。

（3）实验验证法。

通过在实际轨道交通系统中设置实验台，对牵引供电系统中的谐波进行实际验证和观测。

4. 谐波治理方法针对城市轨道交通牵引供电系统中的谐波问题，可以采用以下几种方法进行治理：（1）利用滤波器进行谐波消除。

在牵引供电系统中设置合适的谐波滤波器，对系统中的谐波进行消除和抑制。

HANTS（the Harmonic analysis of time series）——时间序列谐波分析法时间序列谐波分析法（Harmonic Analysis of Time Series，HANTS）是平滑和滤波两种方法的综合，它能够充分利用遥感图像存在时间性和空间性的特点，将其空间上的分布规律和时间上的变化规律联系起来。

时间序列谐波分解法进行影像重构时充分考虑了植被生长周期性和数据本身的双重特点，能够用代表不同生长周期的植被频率曲线重新构建时序NDVI影像，真实反映植被的周期性变化规律。

时间序列谐波分析法是对快速傅立叶变换的改进，它不仅可以去除云污染点，而且对时序图像的要求不象快速傅立叶变换（FFT）那么严格，它可以是不等时间间隔的影像。

因此同快速傅立叶变换相比，HA NTS在频率和时间系列长度的选择上具有更大的灵活性。

时间序列谐波分析法进行时序影像的重构也是基于云对NDVI的负值影响，但是它与最大值去除云污染的影响是两个完全不同的方法。

它是首先通过傅立叶变换得到非零频率的振幅和相位，然后将所有的点进行最小二次方拟合。

通过观测资料与拟合曲线的比较，对于那些明显低于拟合曲线的点被作为云污染点通过把它们的权重赋为零而拒绝参与曲线的拟合。

建立在剩余点上进行新的曲线拟合，通过这种反复进行的迭代过程实现图像的重构。

HANTS的核心算法是最小二乘法和傅立叶变换，通过最小二乘法的迭代拟合去除时序NDVI值中受云污染影响较大的点，借助于傅立叶在时间域和频率域的正反变换实现曲线的分解和重构，从而达到时序遥感影像去云重构的目的。

采用时间序列谐波分析法（HANTS）可以对时间谱数据进行平滑。

其核心算法是傅立叶变换和最小二乘法拟合，即将时间谱数据分解成有限个谐波（正弦波或余弦波），从中选取若干个能反映影像时序特征的谐波进行叠加，达到重构时序数据的目的。

（左丽君 MODIS/NDVI和MODIS/EVI在耕地信息提取中的应用及对比分析）原始NDVI曲线与HANTS滤波后曲线Hants软件操作步骤1：projict设置输入输出、图像大小、波段等。

电力系统中的谐波分析技术及应用教程简介：在电力系统中，谐波分析技术被广泛应用于电力质量监测与评估、设备故障诊断与排除、谐波滤波器的设计等方面。

本文将介绍电力系统中谐波分析的基本原理、常用的谐波分析方法以及谐波分析在电力系统中的应用。

一、谐波分析的基本原理1.1 谐波的概念谐波是指波形与基波具有相同频率但具有不同幅值和相位的波形。

在电力系统中，谐波是由非线性负载和电力设备引起的。

常见的负载谐波包括电弧炉、变频器、电子设备等。

1.2 谐波分析的原理谐波分析的基本原理是将电力系统中的电压和电流信号经过傅里叶变换，将复杂的波形分解为一系列的正弦波，然后通过计算得到各个谐波分量的频率、幅值和相位。

根据这些参数，可以评估电力系统中的谐波程度，进而采取相应的措施进行修复或优化。

二、谐波分析方法2.1 快速傅里叶变换（FFT）快速傅里叶变换是最常用的谐波分析方法之一，它可以将时域信号转换为频域信号。

通过FFT分析，可以得到电力系统中各个谐波分量的频率、幅值和相位，并进一步计算谐波总畸变率（THD）等参数。

FFT算法的优势在于高速、高效，并且可以利用现有的计算平台进行实时分析。

2.2 小波变换小波变换是一种时频分析方法，可以同时提供时间域和频域信息。

相比于FFT，小波变换在时域和频域的分辨率上更具优势，能够更准确地分析瞬态过程和短时谐波。

小波变换在电力系统中的应用越来越广泛。

2.3 自适应滤波器法自适应滤波器法结合了信号处理和协方差分析原理，可以自动识别和消除电力系统中的谐波。

通过建立自适应滤波器，可以实时跟踪电力系统中的谐波分量，并对其进行有效的滤波补偿。

自适应滤波器法在电力系统的谐波控制中具有重要的应用价值。

三、谐波分析在电力系统中的应用3.1 电力质量监测与评估谐波对电力质量产生显著的影响，会导致电压波动、电流畸变、设备损坏等问题。

通过谐波分析，可以准确评估电力系统中的谐波情况，及时发现潜在问题，并采取措施改善电力质量。

谐波检测方法
谐波检测方法是指在信号处理中，通过分析信号的频谱特性来确定信号中存在的谐波成分的方法。

谐波是指信号频谱中除了基频外的整数倍频率分量，它们与基频之间存在特定的相位关系。

常见的谐波检测方法有以下几种：
1. 傅里叶变换法：将信号通过傅里叶变换转换到频域，并观察频谱图形，可以直观地看出信号中的谐波成分。

2. 自相关法：通过计算信号与自身的互相关函数，通过互相关函数的峰值位置和幅值大小来判断谐波成分。

3. 采样定理法：根据采样定理，对信号进行适当的采样频率，然后通过频谱分析判断谐波成分。

4. 非线性系统法：对非线性系统进行分析和建模，通过观察系统输出与输入之间的相位和幅值特性来确定谐波成分。

5. 数字滤波法：利用数字滤波器将非谐波成分滤除，只留下谐波成分，从而实现谐波检测。

这些方法可以单独使用或者结合使用，根据具体的应用场景和信号特点选择合适的方法。

基于FFT的电力谐波分析方法研究电力谐波是指在电力系统中，频率为整数倍于基频的电压或电流分量。

谐波的存在对电力系统的稳定性和正常运行产生不良影响，如高谐波电流会导致电力设备过热、变压器铁芯饱和等问题。

因此，电力谐波分析方法的研究具有重要的理论和实际意义。

目前，基于FFT（快速傅里叶变换）的电力谐波分析方法是应用最广泛、效果较好的方法之一、FFT将时域信号转换为频域信号，通过对频谱的分析，可以准确地检测和分析电力谐波。

下面将对基于FFT的电力谐波分析方法进行详细探讨。

首先，基于FFT的电力谐波分析方法的核心是信号的频谱分析。

该方法可以将采集到的电压或电流信号转换为其频谱特性，进而对谐波进行检测和分析。

通过FFT算法，可以将任意时域信号分解为各个频率分量的振幅和相位。

其次，基于FFT的电力谐波分析方法需要经过一系列数据预处理步骤。

首先，对采集到的电压或电流信号进行采样，并对采样值进行量化，得到离散时域信号。

然后，对时域信号进行窗函数处理，以减少频谱泄漏。

接着，对处理后的时域信号进行FFT变换，得到频域的振幅谱和相位谱。

在进行FFT变换之后，可以得到频域信号的频谱特性。

基于FFT的电力谐波分析方法常用的分析指标包括谐波幅值、谐波含量、谐波相位等。

谐波幅值表示谐波分量的振幅大小，谐波含量表示谐波分量在总电压或电流中所占的比例，谐波相位表示谐波分量的相位差异。

最后，基于FFT的电力谐波分析方法可以应用于电力系统中的谐波问题诊断和谐波源定位。

通过对电力系统中不同节点的电压或电流信号进行谐波分析，并计算谐波幅值和谐波含量等指标，可以判断系统中是否存在谐波问题及其严重程度。

同时，通过比较不同节点中谐波分量的相位差异，还可以准确定位引起谐波问题的具体设备或线路。

综上所述，基于FFT的电力谐波分析方法是一种有效的谐波分析方法，具有可靠的谐波检测和分析能力。

该方法在电力系统的运行维护和故障诊断中，具有重要的应用价值，可以帮助实现对电力谐波问题的快速定位和解决。

非正弦周期电路电路的谐波分析法非正弦周期电路通常包含了多个频率的谐波分量。

为了了解电路中每个频率的谐波分量对系统的影响，可以使用谐波分析法进行分析。

谐波分析法的基本思想是将非正弦波形分解为一系列谐波分量，然后分别分析每个谐波分量对电路性能的影响。

谐波分析法中常用的工具是傅里叶级数展开。

任何一个周期函数都可以表示为一系列谐波分量的叠加。

假设输入信号为周期为T的非正弦波形x(t)，则可以用傅里叶级数展开表示为：x(t) = A0 + Σ(Ak*cos(kω0t) + Bk*sin(kω0t))其中，A0为直流分量，Ak和Bk分别为余弦和正弦波的幅值，k为谐波序号，ω0为基频角频率。

谐波分析法的具体步骤如下：1.确定输入或输出信号的周期和基频频率。

2.根据傅里叶级数展开的公式，确定展开式中的直流分量和谐波分量的幅值。

3.通过测量或计算，得到各个傅里叶系数Ak和Bk的值。

4.计算各个谐波分量的幅值和相位，从而得到每个频率的谐波成分的信号波形。

5.根据谐波分量的幅值和相位，分析每个频率的谐波对电路性能的影响。

在实际应用中，谐波分析法可以用于分析非线性电路的谐波失真、功率因数、电压畸变等问题。

例如，对于电力系统中的非线性负载，可以采用谐波分析法来分析电压和电流的谐波含量，从而评估其对电力系统的影响。

此外，谐波分析法也可以应用于音频和音乐信号的处理。

对于复杂的乐器信号，可以通过谐波分析法来分析其频谱成分，以及对音乐声音和声音合成的影响。

在音频合成和虚拟乐器设计中，谐波分析法是一个重要的工具。

总之，非正弦周期电路的谐波分析法是一种用于分析非正弦波形电路的方法，通过将非正弦波形分解为一系列谐波分量来分析电路性能，它在电力系统和音频处理等领域都有广泛的应用。

通过谐波分析法，可以更好地理解非正弦周期电路的特性，从而为电路的设计和优化提供指导。

谐波的产生：在电力系统中，电压和电流波形理论上应是工频下的正弦波，但实际的波形总有不同的非正弦畸变。

从数学的角度分析，任何周期波形都可以被展开为傅里叶级数，因此，对于周期T=2π/ω的非正弦电压μ(t)或电流i(t)，在满足狄里赫利条件下可以展开成如下形式的傅里叶级数，即：式中：c1sin(ωt+θ1)为基波分量；cnsin(nωt+θn)为第n次谐波分量。

可以看出，所谓谐波就是一个周期电气量的正弦分量，其频率为基波频率的整数倍，这也是国际上公认的谐波定义。

由于谐波的频率是基波频率的整数倍，因此通常又被称为高次谐波。

虽然在实际的电网中还存在一些频率小于基波频率整数倍的正弦分量，但主要研究的还是电网中存在的整数次谐波。

公用电网中的谐波产生原因主要和以下两方面有关：(1)电源本身以及输配电系统产生的谐波。

由于发电机三相绕组在制作上很难做到绝对对称，铁心也很难做到绝对均匀一致等制造和结构上的原因，使得电源在发出基波电势的同时也会产生谐波电势，但由于其值很小，一般在分析电力系统谐波问题时可以忽略。

在输配电系统中则主要是变压器产生谐波，由于其铁芯饱和时，磁化曲线呈非线性，相当于非线性器件，饱和程度越深波形畸变也就越严重，再加上设计时出于经济性考虑，使磁性材料工作在磁化曲线的近饱和区段，从而产生谐波电流。

电源和输配电系统虽然产生谐波，但这两方面产生的谐波所占的比例一般都很小。

(2)电力系统负荷端大量的大功率换流设备和调压装置的广泛应用产生的谐波，如荧光灯、电弧炉、变频设备、家用电器等。

这些用电设备具有非线性特征，即使供给的是标准的正弦波电压，也会产生谐波电流注入系统，给电网造成大量的谐波，甚至会因为参数配置问题使得局部区域产生放大，由用电设备产生的谐波所占比例很大，是电网主要的谐波源。

谐波的危害：谐波电流和谐波电压的存在，对公用电网造成了很大的污染，破坏了用电设备所处的环境，容易导致一系列的故障和事故，严重威胁着电力系统的安全稳定运行。

风电场电网间谐波监测与分析随着可再生能源的发展和应用的不断扩大，风电场已经成为重要的能源来源之一。

但是，随之而来的问题就是风电场在接入电网过程中会产生较大的电网间谐波，这些谐波会对电网的稳定性和运行造成威胁。

因此，如何对风电场电网间谐波进行监测和分析，就显得尤为重要。

一、风电场电网间谐波的产生及危害电网间谐波是指由电力系统中多种负载或非线性元件所激发的导电介质中频率为60Hz的倍数谐波的总和。

风电并网后，其并网变流器等部件会产生电网间谐波。

这些谐波在电网上行走，与其它谐波和基波混合，使得电网电压和电流波形变形，导致电力系统运行不稳定。

电网间谐波对电力系统造成的主要危害如下：1.影响电网的安全运行电网间谐波对电力系统的潜在危害在于，它们会导致电力系统中的各种电气设备产生噪声、振动和过热等问题，从而影响电网的安全运行。

2.降低电力系统的可靠性电网间谐波可能会使得电力系统发生谐波共振，从而导致电力系统的整个谐振回路失效，这会给电力系统带来重大损失和影响。

3.影响电力设备的寿命电网间谐波可能会导致电力设备频繁受到高电压和过电压的作用，从而导致电力设备的寿命缩短。

二、风电场电网间谐波监测和分析的必要性针对电网间谐波产生的危害，需要对风电场的电网间谐波进行监测和分析，才能有效地防范和解决电网间谐波问题。

1.监测能够有效地评估电网的谐波状况通过对电网间谐波进行监测，可以有效评估电网谐波状况，帮助电力系统运行人员及时发现和解决电网问题。

2.分析能够找出问题的根源对电网间谐波的分析可帮助找出电网问题的根源，从而有针对性地解决各类电网问题，加强电网稳定性和可靠性。

三、风电场电网间谐波监测和分析方法1.监测方法目前普遍采用数字功率质量分析仪对电网中的谐波进行监测。

数字功率质量分析仪具有快速简便、准确可靠的特点，可以监测和分析电网中的各种谐波。

2.分析方法分析电网间谐波的方法主要有：（1）频域分析法使用数字功率质量分析仪采集电网中各项电参量信号，经快速傅里叶变换（FFT）变换到频域，然后分析各阶谐波的含量，以此判断电网中各种谐波的产生和分布情况。

电力系统谐波检测与分析方法研究引言：电力系统中的谐波问题一直是一个引发关注的重要议题。

谐波是电力系统中的一个普遍存在的问题，它来源于非线性负载和谐波产生设备。

随着电子设备的普及和复杂化，谐波问题对电力质量和设备的正常运行产生越来越大的影响。

因此，电力系统谐波检测与分析方法的研究具有重要的实际意义。

1. 谐波检测方法1.1 采集数据为了进行谐波分析，首先需要采集谐波数据。

目前，常用的方法有两种：直接测量和间接测量。

直接测量方法是通过安装具有谐波分析功能的仪器进行现场测量。

这种方法的优点是准确性高，能够直接采集原始波形数据，可以观察到谐波的详细特征。

然而，直接测量方法的缺点是成本高昂且不适用于长期在线检测。

间接测量方法是通过采集电力系统中的其他参数间接推断谐波情况。

例如，可以通过检测电流或电压波形的畸变程度来判断谐波的存在。

这种方法的优点是成本低廉且适用于在线检测，但无法获取准确的谐波波形数据。

1.2 谐波分析方法谐波分析是对采集到的谐波数据进行处理，并进一步分析谐波的来源和影响。

常用的谐波分析方法包括时域分析、频域分析和小波分析。

时域分析是通过观察波形时间序列中的谐波成分来判断谐波问题。

时域分析可以直观地展示谐波的幅值和相位关系，但无法提供频率和频谱信息。

频域分析通过将时域波形转换为频域信号，利用傅里叶变换等数学方法得到波形的频率和幅值信息。

频域分析能够精确获得谐波分量的频率和幅值，但无法提供时间域的波形信息。

小波分析结合了时域分析和频域分析的优势。

通过小波变换，可以同时获取时域和频域的信息，能够更全面地分析谐波问题。

2. 谐波分析结果与效果评估谐波分析的结果需要进行效果评估，以判断谐波对电力系统的影响程度和采取相应措施的紧迫性。

2.1 谐波影响评估谐波的影响主要体现在两个方面：对电力系统设备的损坏和对电力质量的影响。

对设备的损坏主要表现为增加了设备的能量损耗和导致设备寿命缩短。

例如，变压器中的谐波电流会产生导磁损耗和铜损耗，使变压器温升增加，进而影响设备的使用寿命。

电力系统中的谐波分析与抑制技术研究引言谐波是指在电力系统中存在的一个常见问题，它是非线性负载所造成的电流和电压波形畸变现象。

谐波会给电力系统带来一系列的负面影响，如电力设备的损坏、电能计量错误以及对周围电子设备的干扰等。

因此，对于电力系统中的谐波进行分析和抑制研究，具有重要的理论意义和工程应用价值。

本文将对电力系统中的谐波问题进行深入探讨，并介绍一些常见的谐波分析与抑制技术。

一、电力系统中谐波的生成机理电力系统中的谐波主要是由非线性负载产生的。

非线性负载的电阻、电感和电容特性会导致电流波形畸变，进而产生谐波。

例如，电力电子器件如整流器、逆变器、变频器等都是典型的非线性负载，它们工作时会引入大量的谐波。

此外，一些家电如电冰箱、空调等也是常见的非线性负载。

二、谐波的分析方法1.频谱分析法频谱分析法是一种常用的谐波分析方法。

它通过将电压或电流信号变换到频域，得到频谱图，从而判断谐波的存在与否以及谐波的频率和幅值。

常用的频谱分析方法有离散傅里叶变换（DFT）、快速傅里叶变换（FFT）等。

这些方法可以方便地获得频谱信息，并提供参考数据用于后续的谐波抑制设计。

2.时域分析法时域分析法是另一种常见的谐波分析方法。

它通过对电流或电压信号的波形进行观察，判断其是否存在谐波成分以及谐波的波形特征。

时域分析法可以直观地表达谐波的波形特性，有助于对谐波进行定性和定量分析。

三、谐波抑制技术1.主动滤波器技术主动滤波器技术是一种常用的谐波抑制技术。

它通过对电网电流进行实时监测，然后根据监测结果设计控制算法，控制主动滤波器输出谐波电流，与电网中的谐波相消。

主动滤波器具有调整灵活、抑制效果好等优点，但是成本较高，适用于对电能质量要求较高的地方。

2.无源滤波器技术无源滤波器技术是一种经济有效的谐波抑制技术。

它通过选择合适的无源滤波器电路，利用谐波的特性将其消耗或抑制。

无源滤波器技术具有成本低、抑制效果稳定等优点，适用于对电能质量要求不那么高的场合。
