8泵站设备安装⼯程单元⼯程质量验收评定表及填表说明8 泵站设备安装⼯程⽬录1、表8.1 ⽴式⽔泵机组安装单元⼯程质量验收评定表2、表8.2 卧式与斜式⽔泵机组安装单元⼯程质量验收评定表3、表8.3 灯泡贯流式⽔泵机组安装单元⼯程质量验收评定表4、表8.4 潜⽔泵机组安装单元⼯程质量验收评定表5、表8.5 离⼼泵安装单元⼯程质量验收评定表6、表8.6 深井泵安装单元⼯程质量验收评定表7、表8.7 齿轮油泵安装单元⼯程质量验收评定表8、表8.8 螺杆油泵安装单元⼯程质量验收评定表9、表8.9 滤⽔器安装单元⼯程质量验收评定表10、表8.10 空⽓压缩机安装单元⼯程质量验收评定11、表8.11 离⼼通风机安装单元⼯程质量验收评定表12、表8.12 轴流通风机安装单元⼯程质量验收评定表13、表8.13 ⽔环式真空泵安装单元⼯程质量验收评定表14、表8.14 蝴蝶阀安装单元⼯程质量验收评定表15、表8.15 球阀安装单元⼯程质量验收评定表16、表8.16 筒形阀安装单元⼯程质量验收评定表17、表8.17 伸缩节安装单元⼯程质量验收评定表18、表8.18 主阀的附件和操作机构安装单元⼯程质量验收评定表19、表8.19 进（出）⽔钢管安装单元⼯程质量验收评定表20、表8.20 泵站设备系统管道安装单元⼯程质量验收评定表21、表8.21 箱、罐及其他容器安装单元⼯程质量验收评定表22、表8.22 起重机轨道与车档安装单元⼯程质量验收评定表23、表8.23 通⽤桥式起重机安装单元⼯程质量验收评定表24、表8.24 通⽤门式起重机安装单元⼯程质量验收评定表25、表8.25 电动单梁起重机安装单元⼯程质量验收评定表26、表8.26 电动葫芦及轨道安装单元⼯程质量验收评定表泵站设备安装⼯程填表说明1．本章适⽤于宁夏回族⾃治区中⼩型⽔利⼯程泵站设备安装⼯程单元⼯程施⼯质量验收评定。
2．单元⼯程安装质量验收评定，应在单元⼯程所有检验项⽬的检验结果达到《⽔利⽔电⼯程单元⼯程施⼯质量验收评定标准——⽔⼒机械辅助设备系统安装⼯程》（SL 637—2012）等相关技术标准的要求和具有完备的施⼯记录基础上进⾏。
水利水电工程S D204-86立式水泵、电机安装单元工程质量评定表机泵5-1
注：本表适用电机为整机出厂水泵安装。
水利水电工程 S D204-86水泵出水管安装单元工程质量评定表机泵5-2
水利水电工程S D204-86立式水泵固定部件安装单元工程质量评定表机泵5-3
水利水电工程S D204-86 立式电动机上下机架及定子安装单元工程
质量评定表机泵5-4
水利水电工程S D204-86立式机组轴承安装单元工程质量评定表机泵5-5
水利水电工程S D204-86立式机组转动部分安装单元工程质量评定表机泵5-6
水利水电工程S D204-86立式机组轴线调整及叶轮试验单元工程质量评定机泵5-7。
螺杆油泵单元工程安装质量验收评定表填表说明
填表时必须遵守“填表根本规定〞，并符合本局部说明及以下要求。
1.单元工程划分：一台或数台同型号的螺杆油泵安装划分为一个单元工程。
2.单元工程量：填写本单元工程螺杆油泵台数。
3.各工程检验方法及数量如下。
4.单元工程施工质量验收评定应包括以下资料。
〔1〕施工单位应提供的资料包括：螺杆油泵安装、调试、检验、检测记录，以及试运转检验记录。
〔2〕监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。
5.设计值按设计图填写，并将设计值用括号“〔〕〞标出。
检测值填写实际测量值。
6.单元工程安装质量检验工程质量标准。
〔1〕合格等级标准。
1〕主控工程检测点应100鳩合合格标准。
2〕一般工程检测点应90%及以上符合合格标准，其余虽有微小偏差，但不影响使用。
〔2〕优良等级标准。
在合格标准根底上，主控工程和一般工程的所有检测点应90%及以上符合优良标准。
7.单元工程安装质量评定分为合格和优良两个等级，其标准如下。
〔1〕合格等级标准。
1〕检验工程应符合SL637—2021第 3.2.5 条1款的要求。
2〕主要部件的调试及操作试验应符合SL637—2021 和相关专业标准的规定。
3〕各项报验资料应符合SL637—2021 的要求。
〔2〕优良等级标准。
在合格等级标准根底上，有70%及以上的检验工程应到达优良标准，其中主控工程应全部到达优良标准。
潜水泵安装单元工程质量评定表
注：1、安装一台潜水泵为一个单元工程。
2、Δ项为保证项目。
土基坑（槽）开挖工程质量评定表
注：Δ项为保证项目。
水泥砂浆砌砖单元工程质量评定表
混凝土模板安装工序质量评定表
注：Δ项为主要检查项目。
混凝土钢筋工序质量评定表
注：1.表中Δ项为主要检查项目。
2.d为钢筋直径
混凝土止水、伸缩缝安装工序质量评定表
注：Δ项为保证项目。
注：Δ项为主要检查项目。
注：Δ项为主要检查项目。
基础面或混凝土施工缝处理工序质量评定表
注：Δ项为主要检查项目。
管道开挖单元工程质量评定表
注：Δ项为主要检查项目。
注：Δ项为主要检查项目。
首部枢纽、阀门井、渗水井单元工程质量评定表
注：Δ项为主要检查项目。
首部枢纽安装单元工程质量评定表
注：Δ项为主要检查项目。
田面节水灌溉设备安装单元工程质量评定表
注：Δ项为主要检查项目。
基层单元工程质量评定表
注：Δ项为主要检查项目。
地面单元工程质量评定表
供水管理房屋顶单元工程质量评定表
水源井单元工程质量评定表
2、凿一眼井为一个单元工程。
3、质量等级，合格或优良。
一般抹灰单元工程质量评定表
注：农水工程房建可按中级标准要求。
钢门窗安装单元工程质量评定表
饰面工程检验评定表
刷浆（喷浆）工程检验评定表
一般土方回填单元工程质量评定表。
水利水电工程单元工程施工质量验收评定标准及填表示例一、土石方工程专项说明1.本章表格适用于大中型水利水电工程的土石方工程的单元工程施工质量验收评定，小型水利水电工程可参照执行。
2.划分工序的单元工程，其施工质量验收评定在工序验收评定合格和施工项目实体质量检验合格的基础上进行。
不划分工序的单元工程，其施工质量验收评定在单元工程中所包含的检验项目检验合格和施工项目实体质量检验合格的基础上进行。
3.工序施工质量具备下述条件后进行验收评定：①工序中所有施工项目（或施工内容）已完成，现场具备验收条件；②工序中所包含的施工质量检验项目经施工单位自检全部合格。
4.工序施工质量按下述程序进行验收评定：①施工单位首先对已经完成的工序施工质量按SL631标准进行自检，并做好检验记录；②自检合格后，填写工序施工质量验收评定表，质量责任人履行相应签认手续后，向监理单位申请复核；③监理单位收到申请后，在4h内进行复核。
5.监理复核工序施工质量包括以下内容：①核查施工单位报验资料是否真实、齐全；结合平行检测和跟踪检测结果等，复核工序施工质量检验项目是否符合SL631标准的要求；②在工序施工质量验收评定表中填写复核记录，并签署工序施工质量评定意见，核定工序施工质量等级，相关责任人履行相应签认手续。
6.单元工程施工质量具备下述条件后验收评定：①单元工程所含工序（或所有施工项目）已完成，施工现场具备验收的条件；②已完工序施工质量经验收评定全部合格，有关质量缺陷已处理完毕或有监理单位批准的处理意见。
7.单元工程施工质量按下述程序进行验收评定：①施工单位首先对已经完成的单元工程施工质量进行自检，并填写检验记录；②自检合格后，填写单元工程施工质量验收评定表，向监理单位申请复核；③监理单位收到申报后，在8h内进行复核。
8.监理复核单元工程施工质量包括下述内容：①核查施工单位报验资料是否真实、齐全；②对照施工图纸及施工技术要求，结合平行检测和跟踪检测结果等，复核单元工程质量是否达到SL631标准的要求；③检查已完单元工程遗留问题的处理情况，在单元工程施工质量验收评定表中填写复核记录，并签署单元工程施工质量评定意见，核定单元工程施工质量等级，相关责任人履行相应签认手续；④对验收中发现的问题提出处理意见。

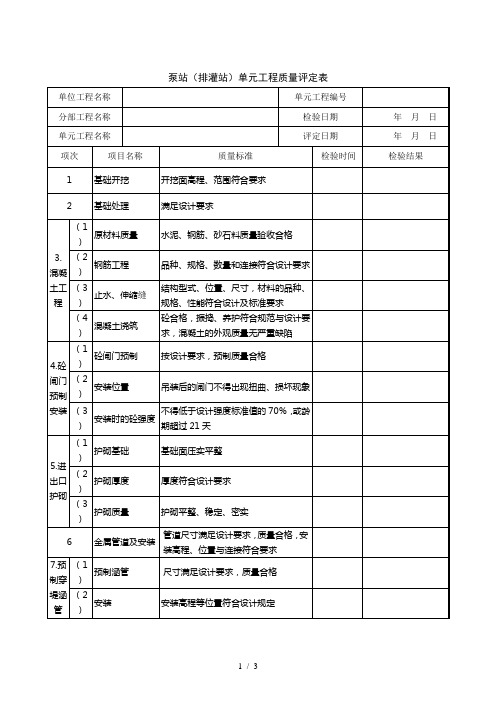

泵房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表
井房工程单元工程质量评定表。
8 泵站设备安装工程目录1、表8.1 立式水泵机组安装单元工程质量验收评定表2、表8.2 卧式与斜式水泵机组安装单元工程质量验收评定表3、表8.3 灯泡贯流式水泵机组安装单元工程质量验收评定表4、表8.4 潜水泵机组安装单元工程质量验收评定表5、表8.5 离心泵安装单元工程质量验收评定表6、表8.6 深井泵安装单元工程质量验收评定表7、表8.7 齿轮油泵安装单元工程质量验收评定表8、表8.8 螺杆油泵安装单元工程质量验收评定表9、表8.9 滤水器安装单元工程质量验收评定表10、表8.10 空气压缩机安装单元工程质量验收评定11、表8.11 离心通风机安装单元工程质量验收评定表12、表8.12 轴流通风机安装单元工程质量验收评定表13、表8.13 水环式真空泵安装单元工程质量验收评定表14、表8.14 蝴蝶阀安装单元工程质量验收评定表15、表8.15 球阀安装单元工程质量验收评定表16、表8.16 筒形阀安装单元工程质量验收评定表17、表8.17 伸缩节安装单元工程质量验收评定表18、表8.18 主阀的附件和操作机构安装单元工程质量验收评定表19、表8.19 进（出）水钢管安装单元工程质量验收评定表20、表8.20 泵站设备系统管道安装单元工程质量验收评定表21、表8.21 箱、罐及其他容器安装单元工程质量验收评定表22、表8.22 起重机轨道与车档安装单元工程质量验收评定表23、表8.23 通用桥式起重机安装单元工程质量验收评定表24、表8.24 通用门式起重机安装单元工程质量验收评定表25、表8.25 电动单梁起重机安装单元工程质量验收评定表26、表8.26 电动葫芦及轨道安装单元工程质量验收评定表泵站设备安装工程填表说明1．本章适用于宁夏回族自治区中小型水利工程泵站设备安装工程单元工程施工质量验收评定。
2．单元工程安装质量验收评定，应在单元工程所有检验项目的检验结果达到《水利水电工程单元工程施工质量验收评定标准——水力机械辅助设备系统安装工程》（SL 637—2012）等相关技术标准的要求和具有完备的施工记录基础上进行。
3．单元工程安装质量检验项目分为主控项目和一般项目，并按检验的方式分为检查项目（定性项目）和检测项目（允许偏差项目）两类，填表方法及要求：（1）检查项目：在“质量要求”栏中只作定性描述、没有定量标准的检验项目，将检查结果填写在“检查（测）记录”栏中。
（2）检测项目：在“质量要求”栏中填写设计或规范值，并将检测结果填写在“检验（测）记录”栏中（不是偏差值）。
当检测数据较多时，可填写检测组数、检测值范围（最小值至最大值）和合格数，并将检测结果附在相应的质量检查表后备查。
4．单元工程安装质量检验项目质量标准分合格和优良两级：（1）合格等级标准：1）检查项目：检查结果应基本符合质量要求，其质量等级按合格计。
2）检测项目：①主控项目检测点应100﹪符合合格标准。
②一般项目检测点应90﹪及以上符合合格标准，其余虽有微小偏差，但不影响使用。
③检测项目优良、合格标准采用同一标准的，检测点合格率应达到90﹪，该项目评为合格等级。
（2）优良等级标准：1）检查项目：检查结果应完全符合质量要求，其质量等级按优良计。
2）检测项目：在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
3）检测项目优良、合格标准采用同一标准的，检测点合格率应达到100﹪，该项目评为优良等级。
5．单元工程安装质量评定分为合格和优良两个等级：（1）合格等级标准：1）各检验项目均达到合格等级及以上标准。
2）各项试验及试运转应符合SL 637—2012和相关专业标准的规定。
3）各项报验资料应符合SL 637—2012和相关专业标准的要求。
（2）优良等级标准：在合格等级标准基础上，有70﹪及以上的检验项目应达到优良标准，其中主控项目应全部达到优良标准。
6．单元工程安装质量具备下列条件后验收评定：①单元工程所有施工项目已完成，并自检合格，施工现场具备验收的条件；②单元工程所有施工项目的有关质量缺陷已处理完毕或有监理单位批准的处理意见。
7．单元工程安装质量按下列程序进行验收评定：①施工单位对已经完成的单元工程安装质量进行自检，并填写检验记录；②自检合格后，填写单元工程施工质量验收评定表，向监理单位申请复核；③监理单位收到申请后，应在一个工作日内进行复核，并核定单元工程质量等级；④重要隐蔽单元工程和关键部位单元工程施工质量的验收评定应由建设单位（或委托监理单位）主持，由建设、设计、监理、施工等单位的代表组成联合小组，共同验收评定，并在验收前通知工程质量监督机构。
8．监理复核单元工程安装质量包括下列内容：①应逐项核查报验资料是否真实、齐全、完整；②对照有关图纸及有关技术文件，复核单元工程质量是否达到SL 637—2012和相关技术标准的要求；③检查已完单元工程遗留问题的处理情况，核定本单元工程安装质量等级，复核合格后签署验收意见，履行相关手续；④对验收中发现的问题提出处理意见。
表8.1立式水泵机组安装单元工程质量验收评定表填表要求填表时应遵守“填表基本规定”，并应符合以下要求：1．单元工程划分：一般每台套立式轴流泵机组安装划分为1个单元工程，宜为关键部位单元工程。
2．立式水泵机组安装单元工程按安装方式不同，分为立式水泵与整体电动机机组安装单元工程和现场组装立式机组安装单元工程。
3．立式水泵与整体电动机机组安装单元工程一般分为水泵安装前检查、机组埋件安装、机组固定部件安装、机组转动部件安装、水泵其他部件安装、电动机电气检查和试验等6个工序。
立式水泵与整体电动机机组安装单元工程质评表是在表8.1.1～表8.1.6各工序的所有检验项目质量检查合格后填写。
4．现场组装立式机组安装单元工程一般分为水泵安装前检查、电动机安装前检查、轴瓦研刮与轴承预装、机组埋件安装、机组固定部件安装、机组转动部件安装、水泵其他部件安装、电动机其他部件安装、水泵调节机构安装、电动机电气检查和试验、充水试验等11个工序。
现场组装立式机组安装单元工程质评表是在表8.1.1～表8.1.11各工序的所有检验项目质量检查合格后填写。
5．水泵机组各项试验和试运转效果的检验参照泵站机组试运行质量检查表（样式见表8.1.12）。
6．单元工程量：填写本单元工程立式轴流泵安装台数。
7．单元工程施工质量验收评定应包括下列资料：（1）施工单位申请验收评定时，应提交下列资料：1）单元工程所含各工序的全部检验项目检验记录资料。
2）各项调试、检验记录资料。
3）单元工程试运转的检验记录资料。
4）施工单位自检合格后，由施工单位专职质量检验员和检测员填写检验结果的单元工程安装质量验收评定表、质量检查表及报验单。
（2）监理单位应提交下列资料：1）监理单位对单元工程安装质量的平行检测记录资料。
2）监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。
表8.1 立式水泵机组安装单元工程质量验收评定表表8.1.1 水泵安装前检查工序质量检查表填表要求表8.1.1 水泵安装前检查工序质量检查表表8.1.2 机组埋件安装工序质量检查表填表要求表8.1.2 机组埋件安装工序质量检查表表8.1.3 机组固定部件安装工序质量检查表填表要求5．监理单位应根据质量要求、相关技术标准和抽样检测结果复核各检验项目质量等级并签署质量复核意见。
表8.1.3 机组固定部件安装工序质量检查表表8.1.4 机组转动部件安装工序质量检查表填表要求5．监理单位应根据质量要求、相关技术标准和抽样检测结果复核各检验项目质量等级并签署质量复核意见。
表8.1.4 机组转动部件安装工序质量检查表表8.1.5 水泵其他部件安装工序质量检查表填表要求5．监理单位应根据质量要求、相关技术标准和抽样检测结果复核各检验项目质量等级并签署质量复核意见。
表8.1.5 水泵其他部件安装工序质量检查表表8.1.6 电动机电气检查和试验工序质量检查表填表要求复核意见。
表8.1.6 电动机电气检查和试验工序质量检查表表8.1.7 电动机安装前检查工序质量检查表填表要求5．监理单位应根据质量要求、相关技术标准和抽样检测结果复核各检验项目质量等级并签署质量复核意见。
表8.1.7 电动机安装前检查工序质量检查表表8.1.8 轴瓦研刮与轴承预装工序质量检查表填表要求5．监理单位应根据质量要求、相关技术标准和抽样检测结果复核各检验项目质量等级并签署质量复核意见。
表8.1.8 轴瓦研刮与轴承预装工序质量检查表表8.1.9 电动机其他部件安装工序质量检查表填表要求5．监理单位应根据质量要求、相关技术标准和抽样检测结果复核各检验项目质量等级并签署质量复核意见。
表8.1.9 电动机其他部件安装工序质量检查表表8.1.10 水泵调节机构安装工序质量检查表填表要求5．监理单位应根据质量要求、相关技术标准和抽样检测结果复核各检验项目质量等级并签署质量复核意见。
表8.1.10 水泵调节机构安装工序质量检查表表8.1.11 充水试验工序质量检查表填表要求5．监理单位应根据质量要求、相关技术标准和抽样检测结果复核各检验项目质量等级并签署质量复核意见。
表8.1.11 充水试验工序质量检查表表8.1.12 泵站机组启动试运行质量检查表填表要求填表时应遵守“填表基本规定”，并应符合以下要求：1．单位工程、分部工程、单元工程名称及部位填写应与表8.1相同。
2．泵站机组启动试运行检验必须具备以下条件：（1）与机组启动试运行有关的建筑物基本完成，满足机组启动试运行要求。
（2）与机组启动试运行有关的金属结构及启闭设备安装已完成，并经调整试验合格，满足机组启动试运行要求。
（3）过水建筑物已具备过水条件，满足机组启动试运行要求。
（4）机组和附属设备以及油、水、气等辅助设备安装已完成，经调整试验合格并经分部试运转，满足机组启动试运行要求。
（5）必需的输配电设备安装已完成，并通过电力部门组织的安全性评价或验收，供电准备工作已就绪，通信系统满足机组启动试运行要求。
（6）机组启动试运行的测量、监视、控制和保护等电气设备已安装完成并调试合格。
（7）有关机组启动试运行的安全防护和厂房消防措施等已落实，并准备就绪。
（8）按设计要求配备的仪器、仪表、工具及其他机电设备已能满足机组启动试运行的需要。
（9）机组启动试运行方案及各项操作规程已经编制，并经机组启动试运行工作组审查批准。
（10）机组启动试运行人员的组织配备可满足机组启动试运行要求。
（11）水位和引水量满足机组运行最低要求。
3．泵站机组启动试运行的基本要求：（1）单台水泵机组运行时间为带额定负载连续运行24h或7d内累计运行48h，且机组无故障停机次数不少于3次。
（2）受水位或水量限制无法满足上述要求时，经过项目法人组织论证并提出专门报告报验收主持单位批准后，可适当减少连续运行的时间，但最少不宜少于2h。
