水地暖的施工流程-回复水地暖是一种通过水的循环流动来实现供暖的系统。
它通过地面散热器将热能传递给室内空间，不仅提供了舒适的室内温度，还具有节能、环保的特点。
然而，水地暖的施工流程相对较为复杂，需要经过多个环节的设计、准备和安装。
下面将一步一步地介绍水地暖的施工流程。
第一步：设计与选材在施工之前，首先需要进行设计工作，包括制定供暖面积、计算散热量、确定供暖类型等。
设计师需要根据建筑物的结构和用途，以及客户的需求来确定合理的布局和散热器的数量。
同时，还需要选购高质量的管道、散热器和控制系统等材料，以确保系统的可靠性和持久性。
第二步：准备工作在准备阶段，施工人员需要先对地面进行准确测量，确定暖气管的走向和布置。
同时，还需要对地面进行清理，确保地面的平整和无尘。
第三步：安装主管道安装主管道是水地暖的关键一步。
施工人员会首先在地面上铺设预留的管道，然后将主管道与热源（如锅炉或热泵）相连，形成一个闭合的循环水路系统。
主管道的铺设需要考虑到整体供热的均匀性和流动的畅通性，同时也要注意管道的保温措施，以减少热量的损失。
第四步：安装散热器安装散热器是实现供暖效果的重要环节。
散热器的安装需要根据设计方案确定其位置，一般位于室内地面下方，可以与地面齐平或略高。
施工人员会根据设计要求将散热器与主管道连接，确保水的流动和传热效果。
第五步：绑扎管道在水地暖系统中，管道的绑扎非常重要。
施工人员会将细长的塑料管或金属管固定在伸缩槽中，并确保管道之间的连接紧密牢固。
这样可以避免管道的漏水和震动，确保整个系统的稳定性。
第六步：铺设地板完成管道的安装后，施工人员会开始铺设地板材料。
这通常包括铺地砖、木地板或地板地板，可以根据客户的喜好和实际需求进行选择。
铺设地板需要注意管道与地板之间的间隙和凹凸度，以确保热量的传导效果。
第七步：安装控制系统安装控制系统是水地暖施工流程的最后一步。
控制系统通常由温控器、传感器和阀门等组成，用于监测和控制供暖系统的运行。
水地暖施工流程和规范水地暖作为一种舒适、节能的供暖方式在建筑行业越来越受到青睐。
它通过在地板下铺设管道，利用热水进行供暖，使温暖的空气从地面散发出来，从而达到均匀、舒适的供暖效果。
下面我将详细介绍水地暖的施工流程和规范。
施工流程：1.设计方案：水地暖施工前，需要根据建筑的结构和需求制定相应的设计方案。
设计中需要考虑到供暖面积、房间类型和使用功能等因素。
2.工程准备：根据设计方案准备施工所需的材料和设备，包括地板材料、水管、控制箱、泵等。
3.地面处理：在施工前需要清理地面，确保地面平整、干燥。
如果地面存在不平整的情况，需进行修整和调整。
4.安装管道：按照设计方案将水管铺设在地面上，一般采用螺旋式或螺纹式铺设。
管道安装需要注意坡度和间距的控制，确保水流畅通和供暖效果。
5.连接管道：安装好管道后，需要将水管与控制箱、泵等设备进行连接。
连接时要确保连接紧固，防止水渗漏。
6.安装控制箱和泵：将控制箱和泵等设备安装在适当的位置，确保易操作和维护。
同时需要进行配线和电路连接。
7.试压和清洗：安装完成后，对管道进行试压和清洗。
试压时需要使用压力表检测管道是否漏水，以确保管道安全。
清洗时使用清洁剂清洗管道内部，清除污物和杂质。
8.瓷砖铺贴：在水地暖管道安装完成后，可以进行地面瓷砖的铺贴。
铺贴时需要注意瓷砖与管道之间的间隙，并使用防水胶进行封闭。
9.系统调试：完成地面瓷砖铺贴后，进行水地暖系统的调试。
调试包括温度设定、水流控制、管道是否漏水等。
10.验收和保养：经过调试后，对系统进行验收和保养。
验收要求系统运行稳定、供暖效果良好。
保养包括定期检查管道是否有漏水、清洁水垢和保养相关设备等。
施工规范：1.施工人员需具备相应的资质和经验，了解水地暖系统的工作原理和安装要求。
2.在施工前，需了解建筑结构和需求，制定符合规范和实际情况的设计方案。
3.管道安装需要根据设计方案进行，保证管道的坡度和间距符合要求。
4.管道连接要牢固紧固，防止水渗漏。

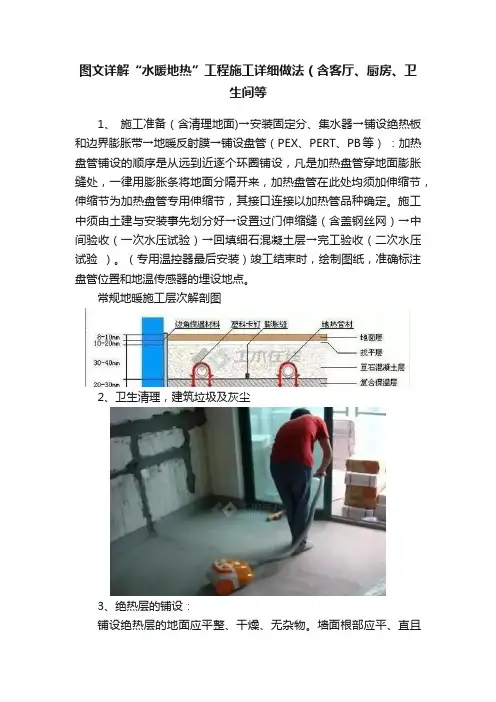

图文详解“水暖地热”工程施工详细做法（含客厅、厨房、卫生间等1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。
常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层 20 与土壤或室外空气相邻的地板上的绝热层 40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检4、铺反射膜5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录 A。

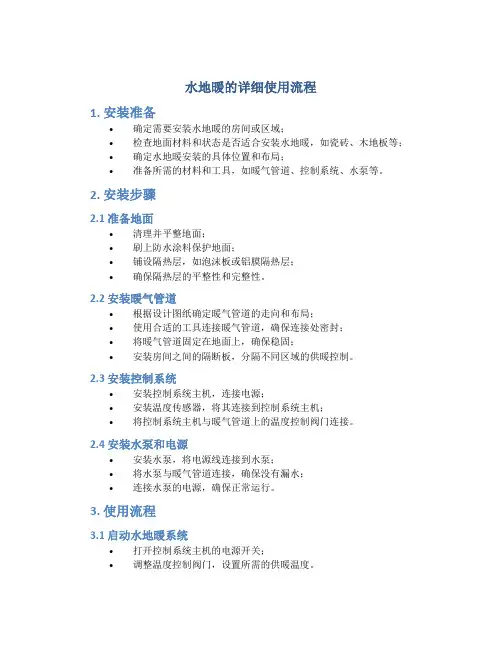

水地暖的详细使用流程1. 安装准备•确定需要安装水地暖的房间或区域；•检查地面材料和状态是否适合安装水地暖，如瓷砖、木地板等；•确定水地暖安装的具体位置和布局；•准备所需的材料和工具，如暖气管道、控制系统、水泵等。
2. 安装步骤2.1 准备地面•清理并平整地面；•刷上防水涂料保护地面；•铺设隔热层，如泡沫板或铝膜隔热层；•确保隔热层的平整性和完整性。
2.2 安装暖气管道•根据设计图纸确定暖气管道的走向和布局；•使用合适的工具连接暖气管道，确保连接处密封；•将暖气管道固定在地面上，确保稳固；•安装房间之间的隔断板，分隔不同区域的供暖控制。
2.3 安装控制系统•安装控制系统主机，连接电源；•安装温度传感器，将其连接到控制系统主机；•将控制系统主机与暖气管道上的温度控制阀门连接。
2.4 安装水泵和电源•安装水泵，将电源线连接到水泵；•将水泵与暖气管道连接，确保没有漏水；•连接水泵的电源，确保正常运行。
3. 使用流程3.1 启动水地暖系统•打开控制系统主机的电源开关；•调整温度控制阀门，设置所需的供暖温度。
3.2 调整供暖温度•根据个人需求调整控制系统主机上的温度设定；•系统将根据设定的温度控制阀门自动调节水的流量和温度。
3.3 维护和保养•定期检查和清洁控制系统主机，确保正常运行；•定期清理暖气管道和温度传感器，排除水垢和污垢；•定期检查水泵和电源线的状态，确保安全和可靠性。
4. 注意事项•水地暖系统的供暖效果和温度调节可能会有一定的滞后性，用户需提前调整；•注意水地暖系统的节能原则，合理设置温度和供暖时间，避免能源浪费；•遵循水地暖控制系统的使用说明，防止错误操作造成意外；•定期保养和维护水地暖系统，延长其使用寿命。
通过以上步骤和注意事项，您可以顺利安装和使用水地暖系统。
根据个人的需求和实际情况，合理设置温度和供暖时间，享受舒适的暖冬体验。
地暖施工规范及流程地暖施工规范及流程是指在地暖系统的安装和施工过程中需要遵守的标准和步骤。
地暖系统是一种将热能直接传递给室内环境的供暖方式，通过铺设在地面下的暖管或暖板，利用地面的稳定温度将热能传递给室内空间。
以下是地暖施工规范及流程的详细介绍。
一、施工前准备工作1.确定地暖系统的设计方案。
这包括选择合适的地暖系统类型、确定系统的敷设方式和管道布局等。
2.在施工前，对施工现场进行清洁和消毒处理，确保地面平整干净，并将其他施工材料清理干净。
3.对施工区域进行测量和预处理，包括检查地面平整度、处理地面潮湿问题等。
二、地暖系统敷设1.在敷设地暖管道或暖板之前，应首先进行地暖系统的维修检查和压力测试，以确保系统正常运行。
2.选择适当的敷设方式，如将地暖管道埋入地面、安装在混凝土地板上或安装在地板下等。
3.敷设地暖管道时，管道之间的间距要均匀，并按照设计方案进行布置。
管道的固定方法可以选择使用拴扎或固定夹等。
4. 敷设暖板时，要确保暖板之间的间距均匀，暖板与墙壁之间的间距为5-10mm，使暖板与墙壁之间保留一定的膨胀缝隙。
三、地暖系统安装1.安装地暖主机或热源设备。
主机或热源设备应安装在干燥通风的地方，并且与地暖管道连接牢固。
2.安装温控器和调节阀等控制设备。
温控器应安装在室内墙壁上离地面1.5-1.8m的位置，以便于人员操作和读取温度信息。
3.安装扩散器和风管等辅助设备。
扩散器的安装位置应根据室内布局和需要确定，确保热风能均匀地散发到室内空间。
四、地暖系统调试及保养1.在系统敷设和安装完成后，应进行系统的调试和保养。
包括对系统进行泄漏检查、保压测试以及水质处理等。
2.调试系统时，应逐一检查和调整各个部件和设备的运行状态，确保正常工作。
3.在调试完成后，应向用户提供详细的地暖系统操作和使用说明，并对地暖系统进行定期维护和保养，如定期清洗地暖管道、更换水质等。
总结：地暖施工规范及流程是确保地暖系统安装和使用的质量和效果的重要依据。
地暖一直遵循中医所提倡的“温足而凉顶”的理想采暖概念，采暖过程主要通过自下而上的温度传递，温暖由脚自然而生，是家庭采暖的最佳方案。
不过，作为一项系统工程，地暖素有“七分在安装”的说法，一套成功的地暖系统需要专业的暖通公司才能完成。
水地暖工作原理水地暖是以不高于60℃的水不断在地暖管中循环加热。
均匀辐射加热到整个地面，利用地暖自身的蓄热量向房间各个角度辐射热量，从而达到取暖目的。
水地暖安装示意图水地暖安装流程步骤一：根据户型图设计工程具体实施方案地暖虽然舒适健康，但良好的地暖设计是地暖发挥自身优越性的前提，只有在设计上保证地暖的安装规范，才能从源头上杜绝地暖可能会出现的一系列问题户型设计图步骤二：在地暖正式安装前必须整平地面地暖正式开始铺设之前，要先将室内的地面清理干净，保证地面的平整，排除地面的凹凸和杂物。
如果地面不平，不仅会影响到地暖的保温效果，如果有尖锐的东西，还会划破地暖管。
步骤三：安装分集水器将分集水器水平安装于图纸指定位置，分水器在上集水器在下，间距200mm。
集水器中心距地面高度不小于300mm并安装牢固。
为防止热量流失，要为分集水器到安装房间的这段管道套上专用保温套。
将套好保温套的管道连接到分集水器处，并把管道的一头连在它的温控阀门上。
管道铺好之后，把管道的这头套上再传回分集水器固定好。
步骤四：铺设保温层、反射膜地面找平完成后，在上方铺设保温板，板缝处用胶粘贴牢固，保温层要铺设平整。
为了防止热量向下流失，保温板上再运用铝箔反射膜铺设一层保护层，反射膜铺贴在保温板上，保持平整，不得有褶皱，不能漏出保温板或者地面。
步骤五：铺设地暖管地热管道在铺设完工后，在一般大于30㎡或者边长超过6m的房间里，须在同一空间不同系统加装膨胀条，避免管道受热不均引起地面开裂。
步骤六：管路水压测试检查地暖铺设的加热管有无损伤、管间距是否符合设计要求后，管路隐蔽前必须进行水压试验，试压前排除管道内空气，将系统压力升到0.6mpa停止打压(最高不得超过0.8mpa)，关闭阀门，检查各接点有无渗水现象。
精彩不容错过！地暖施工过程图文介绍步骤：一、首先确定锅炉、分水器的安装位置及管路的铺设走向。
根据图纸确定锅炉及分水器安装位置，定好需打孔的位置，用笔标出。
二、安装分水器一个系统工程中，分水器8路以内通常用1620主管、1216支管（1组分水器8路以内、2组分水器相加不超过8路），超过8路（含8路）以上通常用2025主管、1216支管。
分水器罩子并非装饰性的，后期在做橱柜时，在空间不足的情况下，可以拆除外罩。
但在前期必须安装好分水器外罩，防止在装潢阶段，分水器受到重击或破坏，主要还是起保护分水器不受损坏。
三、铺设保温板反射膜及钢丝网铺设采暖管路之前，先将地面找平至整齐平整；铺设绝热层之前，先做一层防潮层，然后铺设保温板反射膜及钢丝网。
①首先是铺设保温板②铺设反射膜保温板铺设好之后，铺设反射膜，为了防止热量向下流失，运用铝箔反射膜铺设的一层保护层。
主要是把温度向上辐射。
减少温度向下传导的损失。
③铺设钢丝网钢丝网是为能更好的固定采暖管与保护填充层，使其寿命延长的效果。
主要起到均匀温度和拉扯填充层，防止填充层在加热过程中开裂。
④铺设管路采暖管严格按照施工图纸标定的管间距和走向敷设（如在铺设区域内有留柜部分不铺的，相对缩小管间距，但保温板也铺设到位）⑤铺设完成之后的房间管路当地面面积超过30㎡或边长超过6m及回路与回路之间应设置伸缩缝。
切割宽度为2.5CM的保温板，用扎带固定在第一层钢丝网上作为伸缩缝。
伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
图上粉红色的就是伸缩缝。
对于有脚的柜体是需要铺设地暖管道的，没有脚且到顶的柜子可以不铺设地暖，但保温板反射膜以及钢丝网还是要铺设的，因为有热量损耗。
浴缸下面通常是不铺设管道的，在铺设地暖时让开房间的柜体和浴缸后，一般要将其它区域的管间距下调1—2公分，以保证整个房间的采暖效果。
四、打压试验在分水器上选两管道，分别装上压力表及阀门（不选同一回路的两根管道）。
水地暖的组成主设备部份：通常有采暖壁挂炉、采暖主管道、分集水器、采暖地盘管、温控器等。
衡宇还配有采暖循环水泵（起增压作用）、恒温混水阀（节能且舒适性好）等。
辅材辅料有：挤塑板（保温板）、反射膜、地暖卡钉、钢丝网、边界保温条、不锈钢软管、球阀、弯头、直接等。
采暖壁挂炉作为热源中心，知足地暖整个系统运行所需的能量需求。
采暖壁挂炉最多见的是燃气式壁挂炉，按气种的划分有人工煤气、天燃气。
最近几年，随着科技的进步，世界综合制造水平的不断提升，市场上显现了加倍节能环保的产品，如空气源热泵、地源热泵、太阳能与燃气壁挂炉联动装置等。
采暖主管道主管是近户主管道与分水器连接的部份，在户型较小的中，主管用量很少，走向也很简单。
但在别墅或复式这些比较大的地暖系统中，主管用量很多，需要专业的来设计主管的走向，而且主管安装要求也比较严格，要横平竖直。
分、集水器包括分、集水干管、排气泄水装置、支路阀门和连接配件等。
它相当于地暖系统的心脏，整个地暖系统的热水靠分集水器把它均匀的分派到每一个支路里，在地暖管内循环后聚集到一路，在水泵水力的作用下然后再分派，来保证整个采暖系统的平安、正常运行。
采暖地盘管用于地面辐射采暖的低温热水的冷热互换，地暖系统寿命取决于地暖管材的选择，此刻的地暖管材的寿命一样都是50年。
按材质的不同，能够划分为PE-RT管、PEX管、铝塑复合管等。
温控器通过精准检测室内温度，把测量的温度信号传至温控器内部与咱们用户设定温度进行对照，直至室内温度自动调整至咱们设定的理想温度。
常见的有液晶屏幕温控器，新型的有无线。
可实现按时或多时段编程功能。
水地暖安装要求1，室内净高不低于米。
2，热源出水温度正常。
3，地面平整无杂物。
4，施工现场有水有电、而且有寄存地热材料的空间。
5，地暖施工幸免与其他装修同步进行，应提早与装修方技术交底。
[1]水地暖优势一、清洁健康水地暖系统带给您的温暖地面能够破坏螨虫等寄生虫的生存环境，避免霉菌的产生，并可有效促使足部血液循环，从而改善全身血液循环，增进新城代谢，对心血管疾病有抑制作用；对老年人和儿童尤其适用，关于关节炎、老寒腿的病人更有防治功效。
