建筑设备基础知识概述
建筑设备是指建筑物中用于提供舒适、安全和健康的环境的设备和系统。
这些设备包括供暖、通风、空调设备、供水、排水系统、电气设备、照明设备等。
建筑设备的设计和安装对于建筑物的功能和舒适性起着至关重要的作用。
在建筑设备中，供暖、通风、空调系统是为了提供舒适的室内环境。
供暖系统通过采用锅炉、热水辐射等方式来提供房间的温度调节，通风系统通过新风、排风等方式来提供空气质量的调节，而空调系统则通过制冷、制热等方式来提供温度的控制，这些系统的正常运行对于建筑环境的舒适性至关重要。
另外，供水和排水系统是建筑设备中必不可少的一部分。
供水系统包括自来水供应，热水供应等，在建筑物中的使用需求下，水管道的设计和安装需要考虑到水的流量和压力，以及消防安全等问题。
排水系统则是用于将建筑物中产生的废水排出建筑物外部。
此外，电气设备和照明设备也是建筑设备的重要组成部分。
电气系统的设计和安装需要考虑到建筑物的用电需求、电力安全以及功率分配等因素。
照明设备则是用于提供建筑物内的照明和美化效果。
总之，建筑设备是建筑物中不可或缺的一部分，其设计和安装关系到建筑物的功能和使用效果。
建筑设备的合理设计和安装将有助于提高建筑物的舒适性、安全性和健康性。
建筑设备概念
建筑设备是指在建筑工程中使用的各种机械设备、电气设备、通风设备、照明设备、供暖设备、给排水设备等。
建筑设备的使用在建筑工程的各个阶段都是非常重要的。
在土建施工阶段，需要使用挖掘机、推土机、起重机、混凝土搅拌机等设备进行土石方开挖、基础施工、混凝土浇筑等工作。
在装修阶段，需要使用各种钻孔机、切割机、电焊机等设备进行墙体开孔、管道铺设、钢构连接等。
在维护保养阶段，需要使用空调清洗器、高空作业平台等设备进行设备保养。
建筑设备在建筑工程中起到了不可忽视的作用，对于提高工程质量、提高建筑施工效率、保障工人安全等都有着至关重要的作用。
因此，在建筑设备的选用上，应该根据工程的具体情况、设备的性能指标进行综合考虑，选用合适的设备，并进行合理的使用。
在建筑设备的使用过程中，应注意设备的保养和维护，定期进行设备的检查和维护，及时处理设备故障，确保设备的正常运行。
同时，应严格遵守设备的使用规程，提高工作人员的安全意识，避免设备的误操作和事故的发生。
在建筑工程中，建筑设备不仅是保证工程质量、提高施工效率的关键，也是保障工人安全的重要保障。
因此，在建筑工程中，对于建筑设备的选用、使用、保养等方面都需要进行严格的管理和规范操作，提高建筑工程的质量和效率，确保工程的顺利进行。

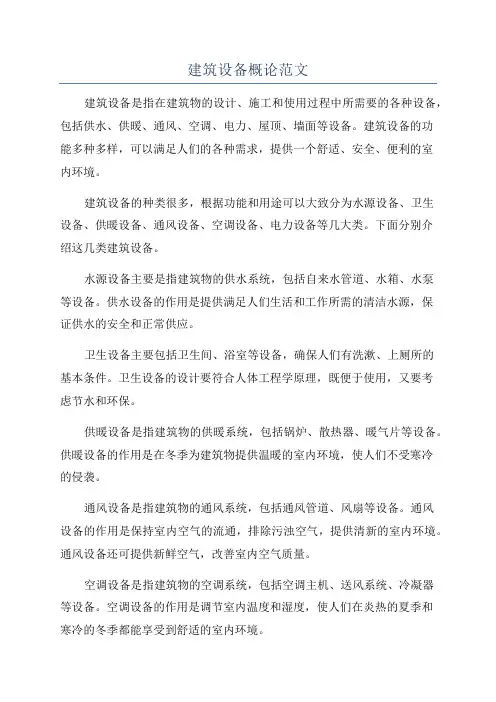

建筑设备概论范文建筑设备是指在建筑物的设计、施工和使用过程中所需要的各种设备，包括供水、供暖、通风、空调、电力、屋顶、墙面等设备。
建筑设备的功能多种多样，可以满足人们的各种需求，提供一个舒适、安全、便利的室内环境。
建筑设备的种类很多，根据功能和用途可以大致分为水源设备、卫生设备、供暖设备、通风设备、空调设备、电力设备等几大类。
下面分别介绍这几类建筑设备。
水源设备主要是指建筑物的供水系统，包括自来水管道、水箱、水泵等设备。
供水设备的作用是提供满足人们生活和工作所需的清洁水源，保证供水的安全和正常供应。
卫生设备主要包括卫生间、浴室等设备，确保人们有洗漱、上厕所的基本条件。
卫生设备的设计要符合人体工程学原理，既便于使用，又要考虑节水和环保。
供暖设备是指建筑物的供暖系统，包括锅炉、散热器、暖气片等设备。
供暖设备的作用是在冬季为建筑物提供温暖的室内环境，使人们不受寒冷的侵袭。
通风设备是指建筑物的通风系统，包括通风管道、风扇等设备。
通风设备的作用是保持室内空气的流通，排除污浊空气，提供清新的室内环境。
通风设备还可提供新鲜空气，改善室内空气质量。
空调设备是指建筑物的空调系统，包括空调主机、送风系统、冷凝器等设备。
空调设备的作用是调节室内温度和湿度，使人们在炎热的夏季和寒冷的冬季都能享受到舒适的室内环境。
电力设备是指建筑物的电力系统，包括发电机、配电盘、电缆等设备。
电力设备的作用是为建筑提供电力，满足人们对电能的需求，包括照明、电器使用等方面。
除了上述的主要设备外，建筑设备还包括屋面设备、墙面设备等。
屋面设备包括屋顶的材料、防水措施等，用于保护建筑物免受雨水和其他气候条件的侵害。
墙面设备包括墙面装饰材料、隔音材料等，用于改善建筑物的外观和室内环境。
总之，建筑设备的种类繁多，功能多样，可以满足人们在建筑物内部所需的各种需求。
建筑设备的设计要考虑到人们的舒适性、安全性和便利性，同时也要具备节能环保的特点。
在建筑设备的选择和使用中，要科学合理，根据实际需要选择适合的设备，确保建筑物的正常运行和使用。
《建筑设备工程》课程标准《建筑设备工程》课程标准一、教学对象适用于建筑工程技术、建筑工程管理及工程监理专业三年制高职高专学生。
二、建议课时及学分建议课时：32，学分：2。
三、先修和后续课程先修课程：建筑材料、房屋建筑构造、建筑工程制图与识图。
后续课程：建筑施工、建筑结构、建筑工程监理概论。
四、课程性质本课程为建筑工程技术、建筑工程管理及工程监理专业的课程。
本课程旨在培养学生掌握建筑给排水系统、采暖供气系统、通风空调系统、供电照明等系统施工图识读的能力，可以对设备施工图进行分解、绘制的能力。
本课程是学生定岗实习前的必修课程。
五、教学目标及设计思路1、建筑设备工程施工图识读能力通过对给排水、水暖管道、通风空调系统、建筑电气工程、防雷接地工程施工图的一般规定、常用图例、表示方法及实例施工图的学习，使学生能够具备施工图进行识读和审图能力，可以绘制简单的建筑设备施工图。
2、建筑设备施工图分解、绘制能力通过对给排水、水暖管道、通风空调系统、建筑电气工程、防雷接地工程施工图的一般规定、常用图例、表示方法及实例施工图的学习，使学生能够对部分建筑设备工程施工图进行分解，可以绘制简单的设备工程施工图。
3、指导部分建筑设备工程施工能力通过对水暖管道工程、通风空调系统、建筑电气工程的施工知识的学习，使学生具备指导其施工的能力。
六、能力要求1、建筑设备施工图识读能力学生能够在6天时间内完成建筑面积2千平米以内的给排水施工图、采暖供气及水暖管道施工图、通风空调系统施工图、建筑电气施工图、防雷接地工程施工图的识读、审核等工作。
2、建筑设备施工图分解、再绘制能力学生能够在3-6天内，可以在建筑面积2千平米以内的给排水工程、采暖供气及水暖管道工程、通风空调系统工程、建筑电气工程及防雷接地工程施工图识读的基础上进行分解、再绘制能力。
3、指导部分建筑设备工程施工能力学生能够在3-6天内，可以指导建筑面积2千平米以内的水暖管道工程、通风空调系统、建筑电气工程的施工能力。
《建筑设备》课程教学大纲课程英文名称：《Building Implements》课程代码：080720070总学时：32学时学分：2学分适用对象：土木工程专业课程类型：专业任选课先修课程：工程制图、工程测量、工程材料、房屋建筑学大纲主撰人：大纲审核人：一、课程性质、目的和任务1.本课程是土木工程专业任选的一门专业课程。
具有实践性强、综合性大、发展快的特点。
建筑设备的设计和施工中许多技术问题的解决，均要涉及到相关学科的综合运用，要求学生要有牢固的专业基础理论和知识，拓宽知识专业面，并自觉在工程实践中进行运用。
2.目的是使学生掌握建筑设备的一般规律及各主要设备系统的组成、系统工作原理和要求，正确处理好建筑设备与建筑结构、装饰工程的关系，并了解建筑设备的新技术、新工艺设备的发展。
培养学生独立分析和解决建筑设备工程技术问题的基本能力，能够根据工程具体情况，正确制定和选择建筑设备系统类型，各主要设备的规格品种，在建筑中合理布置与敷设，并能做一些常见的、简单的建筑设备的设计。
二、教学内容与要求第1章室内给排水工程概述授课学时：1基本要求1-1了解室外给水工程的任务和组成，工作原理、水在输送排放过程中水质的变化，系统中各主要工程设施的作用。
掌握净水处理厂的一般流程，了解给水管网布置的基本形式对供水安全性的作用。
1-2了解室外排水工程的任务和组成，工作原理、水在输送排放过程中水质的要求，系统中各主要工程设施的作用。
掌握污水处理的基本方法，了解排水管网布置的基本形式，掌握各种排水体制的优缺点及发展方向。
掌握污水处理的基本方法。
1-3了解城市给排水工程的规划与城市建设的关系。
重点：掌握净水处理厂的一般流程，各种排水体制的有缺点和污水处理的基本方法难点：净水处理和污水处理的基本方法，各种排水体制的应用。
第2章建筑给水工程授课学时：4基本要求2-1了解建筑给水系统的分类及组成2-2了解建筑室内给水系统所需水压的确定，进而确定给水方式及相应设备和设施2-3了解室内给水管道的布置要求2-4掌握室内给水系统配管的设计计算2-5了解高层建筑室内给水特点和要求2-6了解建筑中水系统的组成和主要设备设施的作用重点：掌握常见简单的室内给水系统配管的设计难点：室内给水系统配管的设计第3章建筑排水工程授课学时：4基本要求：3-1了解建筑排水工程的组成、各主要设施设备或不见的作用及要求3-2建筑排水系统的作用原理、污水排放条件要求3-3排水管道的最小管径、坡度、充满度、流速要求3-4弄清排水管道与建筑结构、装饰工程的关系、合理布置排水管道3-5掌握排水量的计算和合理配管3-6了解高层建筑排水系统的特点及要求专用设备的功能及应用条件3-7了解层面排水系统的选用及配管重点：正确处理建筑结构与排水系统的关系、合理布置排水管道和配管难点: 排水量的计算和合理配管第4章管材、附件及卫生器授课学时：1基本要求4-1了解现代建筑物中使用最广泛的几种管材和配件的性能、规格及适用范围掌握上述几种管材的连接方法的优缺点及选用要求4-2了解各种阀门、水龙头等附件的运用条件4-3了解卫生器具的一般知识重点：掌握常用的几种管道的连接方法的优缺点及选用要求难点：各种管道的连接方法的优缺点及选用要求第5章建筑给排水施工图授课学时：1基本要求：5-1了解给排水工程施工图中常用的图例和符号5-2了解给排水平面图、系统图及施工详图的内容和表达方式5-3掌握给排水施工图的识读方法重点：了解建筑给排水施工图的内容和表达方式、能读懂建筑给排水施工图难点：读懂建筑给排水施工图第6章建筑采暖系统授课学时：2基本要求：6-1掌握采暖系统的基本概念、基本原理以及采暖设备与系统管道的建筑设计要求6-2了解锅炉的基本构造、采暖系统设备及其附件的构造与工作原理6-3熟悉高层建筑的热负荷特点、集中采暖系统的分类、选择以及特点重点：采暖系统的基本概念、基本原理以及采暖设备与系统管道的建筑设计要求难点：采暖系统的热工计算第7章热水及燃气供应授课学时：1基本要求：7-1了解热水供应系统的分类和组成7-2了解加热方式特点和加热设备的工作原理7-3掌握热水供应对管道、敷设和布置的要求7-4掌握热水系统的计算7-5了解燃气的分类、燃气炉具使用应与燃气类型一致7-6熟悉城市煤气管道系统工作原理、燃气用具选用与管道布置要求重点：掌握热水供应时对管道敷设和布置的要求及热水系统的计算难点：热水系统的计算第8章通风授课学时：2基本要求：8-1了解建筑空间空气的空气参数和卫生条件8-2熟悉建筑通风的任务8-3了解通风方式、通风系统的组成、主要设备和物件重点：建筑通风的基本原理、基本规律和一般计算，并能综合考虑和合理处理各种通风设备与建筑主体之间的关系难点：通风一般计算第9章空气调节授课学时：2基本要求：9-1了解空气调节的基本概念和任务9-2熟悉常用空气调节系统的基本组成、工作原理和特点9-3掌握空调房间负荷和风量的概算9-4掌握空气热湿度处理设备的原理和特点9-5掌握空调机房和制冷机房布置的原则9-6掌握空调资源的制冷原理和分类重点：空调房间负荷和风量的概算空气热湿度处理设备的原理和特点空调机房和制冷机房布置的原则空调资源的制冷原理和分类难点：空调资源的制冷原理第10章暖通施工图授课学时：1基本要求：10-1了解暖通工程常用管道和设备图例与代号10-2了解暖通图的组成10-3掌握管道和设备之间连接的表示方法、通风空调的流程、方式、所用设备、管材和阀门，然后能正确识图重点：暖通施工图的识图难点：暖通施工图的识图第11章建筑消防给水系统授课学时：1基本要求：11-1了解建筑火灾的发生、发展、蔓延规律11-2了解灭火剂的种类及各所适用灭火的火灾种类11-3了解室内消火栓系统的主要设备和部件，水量和水压确定方法11-4了解自助喷水灭火系统自动灭火原理11-5掌握高层建筑的防火分区和防烟分区的概念11-6掌握建筑消防给水系统的分类11-7掌握室内消防栓系统的几种消防给水方式、消防栓的布置重点：高层建筑的防火分区和防烟分区的概念、建筑消防给水系统的分类、室内消防栓系统的几种消防给水方式、消防栓的布置难点：室内消防栓系统的几种消防给水方式、消防栓的布置第12章粉末与气体灭火系统授课学时：1基本要求：12-1了解泡沫灭火器系统、干粉灭火系统、卤代烷灭火系统、二氧化碳灭火系统、蒸汽灭火系统、烟雾灭火系统的灭火方法、系统组成和原理、适用场所。

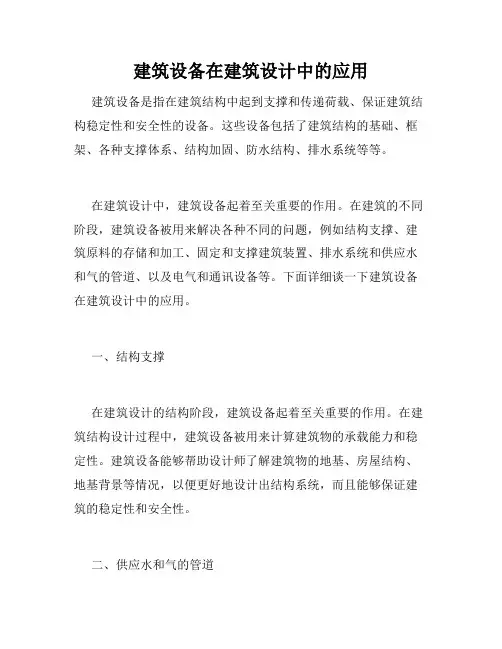

建筑设备在建筑设计中的应用建筑设备是指在建筑结构中起到支撑和传递荷载、保证建筑结构稳定性和安全性的设备。
这些设备包括了建筑结构的基础、框架、各种支撑体系、结构加固、防水结构、排水系统等等。
在建筑设计中，建筑设备起着至关重要的作用。
在建筑的不同阶段，建筑设备被用来解决各种不同的问题，例如结构支撑、建筑原料的存储和加工、固定和支撑建筑装置、排水系统和供应水和气的管道、以及电气和通讯设备等。
下面详细谈一下建筑设备在建筑设计中的应用。
一、结构支撑在建筑设计的结构阶段，建筑设备起着至关重要的作用。
在建筑结构设计过程中，建筑设备被用来计算建筑物的承载能力和稳定性。
建筑设备能够帮助设计师了解建筑物的地基、房屋结构、地基背景等情况，以便更好地设计出结构系统，而且能够保证建筑的稳定性和安全性。
二、供应水和气的管道在建筑设计中，供应水和气的管道是非常关键的环节。
它们被用来供应建筑物内的用水和气体，因此，必须要保持稳固和安全。
建筑设备被用来设计和安装管道，以保证管道在建筑结构中的支撑和稳定。
此外，建筑设备还能帮助设计师确定水管和气管的容量和流量。
三、排水系统与供应水和气的管道类似，在建筑设计中，排水系统也是非常重要的。
该系统是为了排除建筑物内部的废水和污水而设立的，因此，必须保持稳固和安全。
建筑设备被用来设计和安装排水系统，以确保系统在建筑结构中的稳定性和支撑性。
此外，建筑设备还能帮助设计师确定排水系统的容量和流量。
四、电气和通讯设备在现代建筑中，电力和通讯设备已经成为不可或缺的一部分。
因此，在建筑设计中，建筑设备也被用来设计和处理电气和通讯设备的问题。
建筑设备可以确保这些设备在建筑结构中的稳定性和支撑性。
五、结构加固有些老旧的建筑物可能存在结构失效或结构一致性差的问题，可能出现房屋倾斜等情况。
在这种情况下，建筑设备可以被用来设计和安装加强结构的装置，以保证建筑物的稳定性和安全性。
六、防水结构防水结构也是在建筑设计中非常关键的一部分。

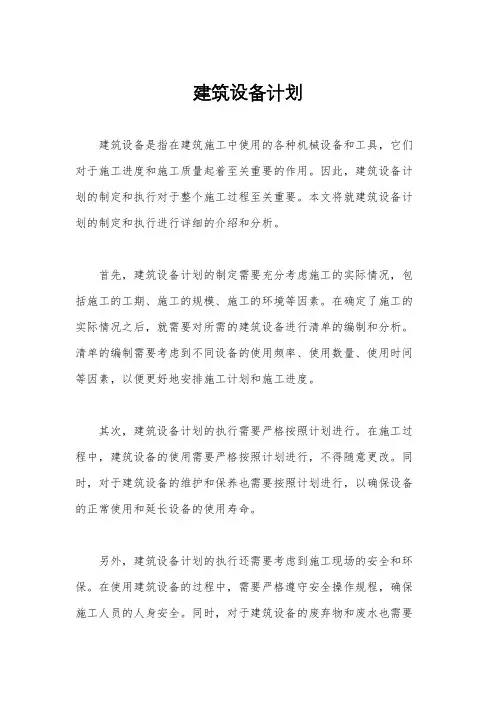

建筑设备计划建筑设备是指在建筑施工中使用的各种机械设备和工具，它们对于施工进度和施工质量起着至关重要的作用。
因此，建筑设备计划的制定和执行对于整个施工过程至关重要。
本文将就建筑设备计划的制定和执行进行详细的介绍和分析。
首先，建筑设备计划的制定需要充分考虑施工的实际情况，包括施工的工期、施工的规模、施工的环境等因素。
在确定了施工的实际情况之后，就需要对所需的建筑设备进行清单的编制和分析。
清单的编制需要考虑到不同设备的使用频率、使用数量、使用时间等因素，以便更好地安排施工计划和施工进度。
其次，建筑设备计划的执行需要严格按照计划进行。
在施工过程中，建筑设备的使用需要严格按照计划进行，不得随意更改。
同时，对于建筑设备的维护和保养也需要按照计划进行，以确保设备的正常使用和延长设备的使用寿命。
另外，建筑设备计划的执行还需要考虑到施工现场的安全和环保。
在使用建筑设备的过程中，需要严格遵守安全操作规程，确保施工人员的人身安全。
同时，对于建筑设备的废弃物和废水也需要进行妥善处理，以保护施工现场的环境和周围的生态环境。
最后，建筑设备计划的执行还需要考虑到施工的经济效益。
在使用建筑设备的过程中，需要尽量减少设备的闲置时间，提高设备的利用率，以减少施工成本。
同时，对于设备的维护和保养也需要进行经济分析，以确保在保证施工质量的前提下，尽量减少维护和保养的成本。
综上所述，建筑设备计划的制定和执行对于施工过程至关重要。
只有充分考虑施工的实际情况，严格按照计划进行，注重施工现场的安全和环保，兼顾施工的经济效益，才能更好地保障施工的顺利进行和施工质量的提高。
建筑设备计划的制定和执行需要全体施工人员的共同努力，才能取得最终的成功。

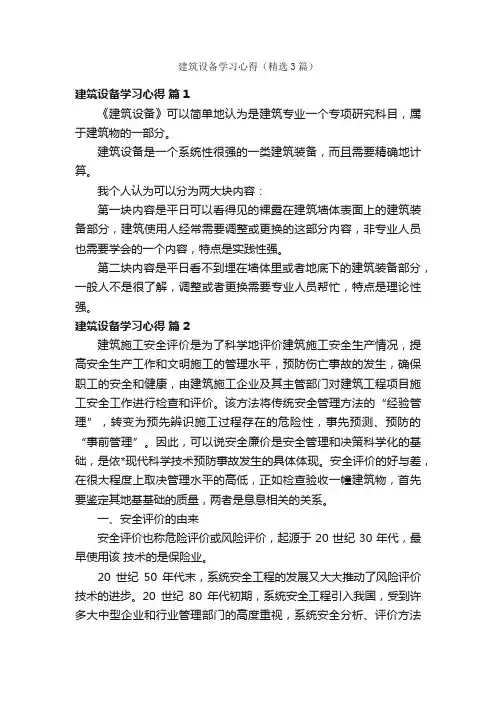

建筑设备学习心得（精选3篇）建筑设备学习心得篇1《建筑设备》可以简单地认为是建筑专业一个专项研究科目，属于建筑物的一部分。
建筑设备是一个系统性很强的一类建筑装备，而且需要精确地计算。
我个人认为可以分为两大块内容：第一块内容是平日可以看得见的裸露在建筑墙体表面上的建筑装备部分，建筑使用人经常需要调整或更换的这部分内容，非专业人员也需要学会的一个内容，特点是实践性强。
第二块内容是平日看不到埋在墙体里或者地底下的建筑装备部分，一般人不是很了解，调整或者更换需要专业人员帮忙，特点是理论性强。
建筑设备学习心得篇2建筑施工安全评价是为了科学地评价建筑施工安全生产情况，提高安全生产工作和文明施工的管理水平，预防伤亡事故的发生，确保职工的安全和健康，由建筑施工企业及其主管部门对建筑工程项目施工安全工作进行检查和评价。
该方法将传统安全管理方法的“经验管理”，转变为预先辨识施工过程存在的危险性，事先预测、预防的“事前管理”。
因此，可以说安全廉价是安全管理和决策科学化的基础，是依*现代科学技术预防事故发生的具体体现。
安全评价的好与差，在很大程度上取决管理水平的高低，正如检查验收一幢建筑物，首先要鉴定其地基基础的质量，两者是息息相关的关系。
一、安全评价的由来安全评价也称危险评价或风险评价，起源于20世纪30年代，最早使用该技术的是保险业。
20世纪50年代末，系统安全工程的发展又大大推动了风险评价技术的进步。
20世纪80年代初期，系统安全工程引入我国，受到许多大中型企业和行业管理部门的高度重视，系统安全分析、评价方法得到了大量的应用。
1989年，我国制定并推行了部标《建筑施工安全检查标准》(JGJ59-88)，初步规范了建筑施工安全评价的操作。
1999年，在原有的检查标准的基础上，进一步推出了强制性行标《建筑施工安全检查标准》(JGJ59-99)(以下简称《标准》)，使建筑施工安全评价工作迈上了一个新台阶，从定性阶段进入了定量评价阶段，实现检查评价工作的标准化、规范化。

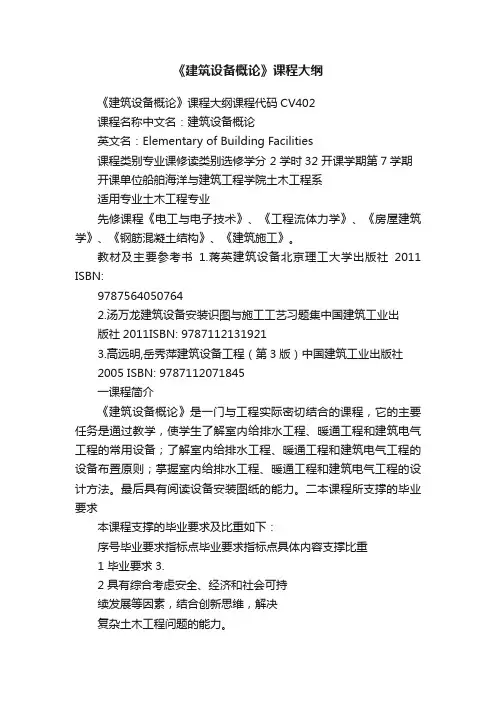

《建筑设备概论》课程大纲《建筑设备概论》课程大纲课程代码CV402课程名称中文名：建筑设备概论英文名：Elementary of Building Facilities课程类别专业课修读类别选修学分 2 学时32 开课学期第7学期开课单位船舶海洋与建筑工程学院土木工程系适用专业土木工程专业先修课程《电工与电子技术》、《工程流体力学》、《房屋建筑学》、《钢筋混凝土结构》、《建筑施工》。
教材及主要参考书1.蒋英建筑设备北京理工大学出版社2011 ISBN:97875640507642.汤万龙建筑设备安装识图与施工工艺习题集中国建筑工业出版社2011ISBN: 97871121319213.高远明,岳秀萍建筑设备工程（第3版）中国建筑工业出版社2005 ISBN: 9787112071845一课程简介《建筑设备概论》是一门与工程实际密切结合的课程，它的主要任务是通过教学，使学生了解室内给排水工程、暖通工程和建筑电气工程的常用设备；了解室内给排水工程、暖通工程和建筑电气工程的设备布置原则；掌握室内给排水工程、暖通工程和建筑电气工程的设计方法。
最后具有阅读设备安装图纸的能力。
二本课程所支撑的毕业要求本课程支撑的毕业要求及比重如下：序号毕业要求指标点毕业要求指标点具体内容支撑比重1 毕业要求3.2 具有综合考虑安全、经济和社会可持续发展等因素，结合创新思维，解决复杂土木工程问题的能力。
100%1. 本课程内容与毕业要求指标点的对应关系教学内容毕业要求指标点理论教学第一章绪论毕业要求3.2 第二章建筑给水工程第三章建筑排水工程第四章供热与供燃气第五章通风第六章空气调节第七章建筑供配电系统第八章电气照明第九章建筑弱电实践教学建筑水、暖、电识图毕业要求3.22. 毕业要求指标点在本课程中的实现路径本课程通过设立若干课程目标来实现对毕业要求指标点的支撑。
具体课程目标及其与毕业要求指标点的主要对应关系如下：课程目标1：通过教学，使学生了解室内给排水工程、暖通工程和建筑电气工程的常用设备；了解室内给排水工程、暖通工程和建筑电气工程的设备布置原则。
第三章热水与饮水供应一、热水供应1、热水用水量标准：生产用热水量标准根据生产工艺要求确定，生活用热水量标准在《建筑给水排水设计规范》（GB 50015-2003）中有明确而详细的规定，详教材及其它资料；2、热水水温标准：热水水温标准在《建筑给水排水设计规范》（GB 50015-2003）中有明确而详细的规定，详教材及其它资料；一般热水使用水温约35～40℃，热水锅炉或水加热起器出水温度约６65～70℃，最高不超过75℃；3、热水供应系统常见问题热水系统中管道的结垢、腐蚀是普遍问题；影响因素为：热水中水的暂时硬度和水温；硬度造成结垢，水温造成水中的溶解氧释放出来而腐蚀管道；工程中常设置自动排气装置和采用铜管、不锈钢管或其它新型耐腐蚀管道等；4、热水加热设备热水加热设备很多，详教材或其它资料；工程中采用的常压热水机组【详图N-001】；以前常采用直接式常压热水机组作卫生热水的热源，经过多年使用、发现一些问题，现采用间接式常压热水机组作卫生热水的热源；⑴一般民用建筑的锅炉用水很少经过软化、除氧处理，冷水加热到70℃时、其结垢和腐蚀现象异常严重；⑵由于冷水温度（重庆冬季冷水计算温度为7℃）与炉堂温度（约1000℃以上）相差太大，造成换热管内外的温度应力很大、再加上结垢和腐蚀问题，炉体使用寿命大大缩短；5、常见热水系统型式【详图R-001】二、饮水供应饮水分为开水和凉水；在民用建筑中、尤其在各类小型饮水机普遍使用时，集中开水供应的工程事例不常见，详教材或其它资料；国外发达国家（美国、日本等）直饮水（凉水）供应系统很普遍，随着经济水平的提高、直饮水系统会逐步进入到我国人民的日常生活中；这不但涉及的水源的过滤、消毒杀菌处理，在其储存及输送工程中卫生技术要求也相当严格，目前我国普遍采用钢管给水管就不符合要求；凉水必须经过过滤和消毒杀菌处理后才能饮用；常用的过滤器有陶制砂滤棒过滤器、活性炭芯过滤器等；常用的消毒杀菌手段多为紫外线灯等；波长为0.27um的紫外线能破坏细菌的核酸蛋白质，使细菌致死或变异；紫外线消毒杀菌最适宜温度：18~25℃相对湿度：35~75% 对清水的穿透能力：12~15m串讲：随着技术的发展、经济水平的提高，直饮水系统在一些城市如杭州、广州等逐步展；其它城市的一些房地产开发商为其小区楼盘作亮点、也在逐步引如直饮水系统；复习与思考题1、热水系统常见问题（结垢、腐蚀、气体堵塞）2、热水温度：锅炉出水温度65~70℃；使用卫生热水温35~40℃电气专业篇第一章供配电系统一、供配电系统概述1、基本概述及电力系统构成电能是社会生产和生活中的一种重要能源，具有经济性、方便性和环保清洁性等优点；其特点为：①可集中大量生产；②可经济方便地长距离输送；③可简单的转化为其他能源形式；④在目前的技术水平下，储存不易；电力系统构成：由电能生产、运输与分配、消费及控制构成的完整体【发电厂】将其它形式的能量（热能、化学能、风能、太阳能、原子能等）转换为电能；常见发电厂有：①火力发电厂：利用固体燃烧的热能发电（九龙坡的重庆发电厂、江津的洛璜电厂）②水力发电厂：利用流水的（势）动能作为动力发电（宜昌的葛州坝、三峡电厂）③原子能发电厂：利用原子核裂变产生的能量发电（广东的大亚湾核电厂）串讲：朝鲜、伊朗的原子能利用风波荷兰是利用风能发电比较多的国家之一太阳能的利用已逐步进入国民生活中，如太阳能热水器等电老虎概念是由于体制问题、产生行业垄断造成的【电力网】指不含发电厂、用电负荷的电力输送与分配网络，主要由输配线路和变电所构成；分为输电网和配电网①输电网高压：60～220kv 超高压:330~750kv 特超高压：＞750kv②配电网低压220/380V 中压：10～20kv 高压：35～110kv【变电所】联络不同电压等级的中间环节，用以汇集电源、调压（升降压）和分配电力；【:电力负荷】指各种用电设备，其对电力系统的要求是充足、可靠、合格、价廉【控制与保护】保证电力系统的经济可靠及灵活运行；【详图D-001】2、建筑电气系统的基本内容建筑总能源消耗中、电能约占80%以上，其最大耗能源为空调系统用电、约占电能消耗的50%以上；建筑电气为电力系统中的末端部分，为本教材传授的内容。
电气系统分类如下：【分类一】①供配电系统——包含电力的引入、计量、变压、分配及输送②用电系统——乃直接用户【分类二】①强电系统A：建筑供配电系统——包含电力的引入、计量、变压、分配及输送B：建筑照明系统：指电能转换为光能；照明系统由应急照明及疏散指示、室内照明、景观照明等构成，一般电压为220V；C：建筑动力系统：指电能转换为机械能；为建筑空调、水泵、风机及电梯等设备提供的动力；一般电压为380V；②弱电系统A：火灾自动报警与消防设备联动系统B：共用天线电视系统C：有线广播系统（背景音乐、消防广播）E：电话通讯系统（电话系统、数据网络系统）F：闭路监控系统及保安系统G：楼宇设备自动化管理系统H：办公自动化系统I：结构化综合布线系统③自备电源系统一般指在无双电源供电时的应急电源，常指柴油发电机系统④防雷接地系统为减少雷击灾害而设置的安全保护系统３、用电负荷用电负荷——指电气设备和线路中通过的电源和消耗的功率电流单位——安培、字母A; 电压单位，伏特，字母V功率单位：瓦，千瓦字母W度：单位时间（1h）1Kw功率消耗的电能；1度=1h*1Kw【基本分类】按用电设备工作制分类：A：长期工作制的设备——灯具、空调等Ｂ：短期工作制的设备——补水泵、风扇等Ｃ：反复短期工作制的设备——电梯、吊车、电焊机等【负荷曲线】负荷曲线——是指电力负荷（功率或电流）随时间而变化的曲线；按负荷功率性质分为有功负荷曲线、无功负荷曲线【详图D-00２】【负荷种类】最大负荷（P JS、ＱJS）——电力消耗最多的半小时的平均功率（选择电气设备的依据）尖峰负荷（P JF、ＱJF）——指连续1～2s的最大平均负荷（选择熔断器、空气开关的依据）平均负荷（P P、ＱP）——某个时间段（一天24h或一年8760h）消耗的平均功率负荷系数（αβ）——平均负荷/最大负荷（反应负荷被动情况）4、负荷计算方法平均面积法需要系数法kx＝用电设备负荷/总设备装机量6、功率因数补偿：由于电感作用，产生电磁场，使得电能不能完全做功。
有功功率：直接做功的功率无功功率：电磁场消耗的功率提高功率因数：提高设备自然功率因数采用无功率补偿设备：（配电室内的补偿柜）7、负荷等级根据电力负荷中由于供电在政治和经济上造成的损失和影响程度。
分类为三级。
由此确定其对供电的要求。
一、供电系统1、供电系统的基本要求：可靠性：保证供电质量技术性：合理性经济性：投资经济，运行费经济运行维护：安全，灵活，方便。
一级负荷重要：两路电源供电特别重要：两路电源供电增设应急电源二级负荷宜有两路电源供电有困难时由一路6KV及以上的线路供电，电缆为两根，每根电缆承载100％负荷能力。
三级负荷:对供电无特殊要求2、供电电压国家标准：我国供电额定频率为50赫兹低压供电单相220V：单相用电不足10kw 三相：380V高压供电 10KV供电 35KV供电 110KV 220KV开闭所：将10KV电压，在此分配给多个10kv的变电所，再由各变电所将10KV高压降低指380/220v分配给各用户，其面积约100㎡。
3、供电系统的主要职能P149供电系统根据负荷等级，供电安全可靠，投资费用少，运行维护方便，系统接线简单的原则进行。
①一路高压：一路高压＋单台变压、一路高压＋两台变压、一路高压＋低压备用、一路高压＋自备电源②两路高压：两路高压＋单台变压、两路高压＋两台变压器＋低压分段、两路高压（分段）＋两台变压器＋低压分段、两路高压（分段）＋两台变压器＋低压分段＋自备电源4、配电系统的接线方式①放射式系统平电源平四路双电源双交叉②树干式系统直接连接树干式连串型树干式③混合式：两种形式结合使用5、建筑配电系统常用职能地下建筑：放射式系统地上建筑：分区树干式、垂直树干式注意事项：顶楼电梯回路不能用楼层用电路应独立配电对于消防的作用：消防电梯，消防水泵，排烟风机，正压风机生活用电：污水泵事故照明：应由两个回路供电，并在末级配电箱实现自动切换功能。
6、低压配电系统的安全危险：人身点击、电气火灾、电接触、电流大小、通电时间长短安全措施：①防？直接接触措施：漏电保护器，灵敏度的走动作电流值＜30Ma；栏杆保护②防？间接接触措施：接地故障保护：切断故障线路相线；采用加强绝缘级电气设备；特供电压÷；采用不接地的局部等电位连接7、导线及电缆①材质：导电材质：铬，铜。
导电率，机械强度使用较好。
绝缘材质：电流主要在导线的表面流动塑料绝缘线、橡胶绝缘线、氯丁橡皮绝缘线②导线选择：在建筑电气范围内，一般按发热条件来选择导线，导线的截面积，检验其机械强度，电压损失。
电力线路建设③高压架空电缆建设：直接建设、电缆沟建设、电缆穿管建设、电缆架桥建设四、变配电系统1、变电所：用于安装和布置高低压设备和变压器的专用房间2、构成：高压配电，变压器，低压配电三部分组成。
3、位置要求：靠近用电负荷中心，进出线方便顺直，交通运输便利等。
4、类型：独立结构式变电所：独立结构，一般给分离建筑供电贴附式变电所：贴附于建筑外边室内变电所：设于建筑内部，一般为地下室或设备屋。
5、变压器：改变电压的设备，主要由硅钢片构成，通过电感作用变压。
①类型：油津式变压器：宜用于独立式变电所干式变压器：用于室内变电所。
②容量选择：？？荷率一般为85％变压器容量×85％＝计算负荷③分数：根据负荷性质或容量定。
如果一、二级负荷多应采用两台或两台以上。
当冬季用电负荷小时，要为节约电耗，可向电业局报停，但要收费。
④主要电器及作用A: 高压断路器：具有可靠的？？装置，其？？能力很强。
作用: 用来切断或接通负荷电流，并且用来切断巨大的短路电流。
负荷开关：具有简单的还弧器，其还弧能力有限。
作用：用来接通或切断正常工作状态下的负荷电流，但不能用来切断短路电流。
特点：具有明显的断开点。
B:隔离开关：设有特殊的还弧装置，其还弧能力弱。
作用：一般用来隔离电压，主要用于电器设备停电检修时。
特点：具有明显的断开点。
C: 高压熔断器：在电短路或过负荷时（电流大），断开电路。
D:自助空气断路器：为线路断路器，作用高压熔断器。
电流？？器：E:电压互感器F:避雷器：一种？？保护装置，一般接于高压母线，用于限制雷击和？操作中的过压。
G:高压开关柜：用于高压，分为固定式和移动式两种。
作用：用于断路，分配，测量和计量。
H: 低压开关柜：用于低压，分为离墙式，靠墙式，抽屉式三种。
作用于断路安全，分配，测量和计量。
