一、概述近年来，随着钢结构建筑的迅速发展，以彩色涂层钢板经过辊压成型的彩涂压型钢板构件或制品（屋面板、墙面板）的应用也越来越广，而且由于其自身的优越性，已经被建筑师和社会各界所认可。
你可以在许多大型的购物商城和工业设施、工业厂房、民用建筑、办公楼、会展中心以及体育设施中看到彩钢板产品的大量应用，而且可以预见，这种迅速发展的势头在未来几年内，还会得到增强。
二、屋面板的分类1.按固定方式分A：螺钉穿透式——由自攻螺钉直接穿透屋面板固定在檩条上；聚氨酯屋面板连接详图B：暗扣式——表面无螺钉，屋面板通过加工配合公差等扣在支撑扣件上；HV-210屋面板连接详图C：咬合Ⅰ型——表面屋面板通过卷边方式和支座连接，但面板和面板之间，面板和支座之间都可以相对滑动；HV-400屋面板连接详图D：咬合Ⅱ型——表面屋面板通过卷边方式和支座连接，但面板和面板之间，面板和支座之间都不可以相对滑动。
HV-470屋面板连接详图2.按保温性能分A：单层屋面板——以彩色钢平板经过辊压成型的压型屋面板，这种屋面板保温性能是很差的；HV-210屋面板横剖面详图B：夹芯屋面板——是由两层防水彩色涂层钢板或其它金属作为面板，中间注入夹芯板材料复合而成，常用的夹芯材料有聚苯乙烯、聚氨酯以及岩棉，这种屋面板保温性能好，但由于工厂内加工，当板长超过一定要求时，运输比较困难；聚氨酯屋面板横向搭接详图C：现场复合板——在施工现场铺设玻璃保温棉，屋面面板根据长度要求可以现场加工，这种屋面板保温性能好，整个屋面可以做到无搭接，运输方便。
HV-470复合板横断面详图3.按使用性能分A：屋面板——作为屋面板的一部分，主要起防水、保温隔热及承重的功能；HV-210复合板横断面详图B：墙面板——作为围护结构的一部分，主要起防水、抗风的功能；聚氨酯墙板纵向剖面详图C：楼承板——既可替代混凝土楼板底部受拉筋的使用，又可起至施工时对模板的作用。
经过滚压成型的钢板表面压纹使压型钢板与混凝土之间产生最大的机械结合力，同时配以楼承板的加劲肋，进一步增加了压型钢板在组合楼板体系中的承载作用。
钢结构常用的几种板材参数及使用技巧一、板型基本知识1、屋面板系列屋面常用的压型钢板型号有HV-470、HV-612、HV-380、HV-450等；铝镁锰系列有HV-330、HV-400、HV-430等；与柔性屋面配套的专用螺钉板HV-125、HV-256压型钢板；其他单板压型钢板还有HV-207A（琉璃瓦），以及我们最常用的内层HV-109、HV-900压型板。
双层板有聚氨酯屋面板、岩棉屋面板、EPS轻质屋面板。
（1）HV-470屋面板板型及连接节点：HV-470屋面板产品特性：HV-470屋面板采用展开宽度600mm的彩钢卷板，机械压型有效宽度470mm,有效利用率达78.3%，波峰65mm，一般用于建筑物屋面外层板；采用360度暗扣式咬合，通过专用滑动固定支座，将支座的底座与檩条用螺钉连接，使板与支座扣件360度咬合扣合；该支座具有二大特点：1）支座下设绝缘垫片，防止冷桥和热桥；2）专用滑动固定支座，防止温度变化产生热膨胀冷缩变型。
双锁定直立式扣合缝相互连接，比一般金属屋面减少95%的穿孔固定件，具有优良的密封性能，双锁定直立缝高出屋面75mm，消除漏水最大隐患，防水渗漏性能独特，外表面无螺钉，实用美观。
HV-612屋面板产品特性：HV-612屋面板采用展开宽度760mm的彩钢卷板，机械压型有效宽度612mm,有效利用率达 80.5%，波峰75mm，一般用于建筑物屋面外层板；采用360度暗扣式咬合，通过专用滑动固定支座，将支座的底座与檩条用螺钉连接，使板与支座扣件360度咬合扣合；该支座具有二大特点：1、支座下设绝缘垫片，防止冷桥和热桥；2、专用滑动固定支座，防止温度变化产生热膨胀冷缩变型。
双锁定直立式扣合缝相互连接，比一般金属屋面减少95%的穿孔固定件，具有优良的密封性能，双锁定直立缝高出屋面75mm，消除漏水最大隐患，防水渗漏性能独特，可用作屋面圆弧板；外表面无螺钉，实用美观，是一种利用率高经济实用的屋面板。

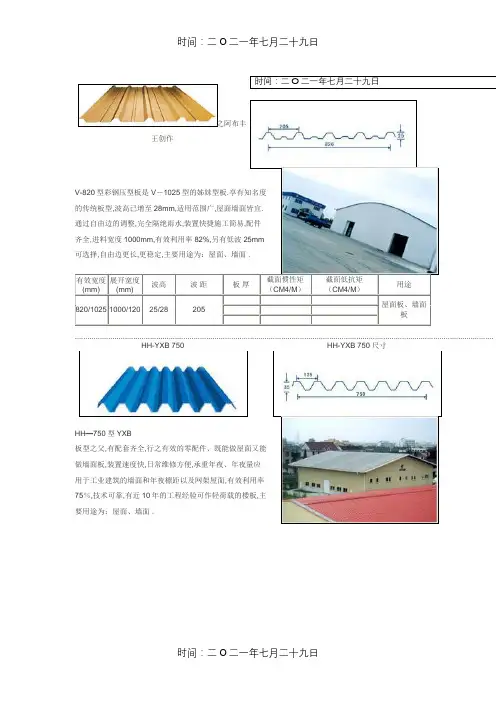

之阿布丰王创作时间：二O二一年七月二十九日V-820型彩钢压型板是V－1025型的姊妹型板.享有知名度的传统板型,波高已增至28mm,适用范围广,屋面墙面皆宜.通过自由边的调整,完全隔绝雨水,装置快捷施工简易,配件齐全,进料宽度1000mm,有效利用率82%,另有低波25mm可选择,自由边更长,更稳定,主要用途为：屋面、墙面 .有效宽度(mm) 展开宽度(mm)波高波距板厚截面惯性矩（CM4/M）截面低抗矩（CM4/M）用途820/1025 1000/120 25/28 205 屋面板、墙面板.........................................................................................................................................................................................................HH-YXB 750 HH-YXB 750尺寸HH—750型YXB板型之父,有配套齐全,行之有效的零配件、既能做屋面又能做墙面板,装置速度快,日常维修方便,承重年夜、年夜量应用于工业建筑的墙面和年夜檩距以及网架屋面,有效利用率75％,技术可靠,有近10年的工程经验可作轻荷载的楼板,主要用途为：屋面、墙面 .(mm) (mm) （CM4/M）（CM4/M）750 1000 35 135 屋面板、墙面板..........................................................................................................................................................................................................HH-YXB 800外观克隆于美国VARCOPRUDEN板型,具备美国华普公司所推荐的所有特点.适用于屋面和墙面,绝对不是一般的板型,超高强度防风雨性能极好.有关力学数据是HH-YXB 840型的1．1倍,檩距是1．15倍.展开宽度1000mm.利用率80％.HH-YXB 840HH-YXB 840型彩钢压型板,外型美观,厚实,θ角年夜于52°,符合上海轻钢规范,可作层面板,墙面板. 装置快捷方便,施工简易,优势显赫,由于板型特殊处置,强度高,抗风和积雪荷载强,有效利用率高达84％.通过自由边的调整,完全隔绝雨水,具有抗毛细水设置,装置可靠,施工简单,配件齐全,进料宽度1000mm,有效利用率84%有效宽度(mm) 展开宽度(mm)波高波距板厚截面惯性矩（CM4/M）截面低抗矩（CM4/M）用途840 1000 35 280 屋面板HH-YXB 850HH-YXB 850型彩钢压型板,外型美观,厚实,符合上海轻钢规范,可作层面板,墙面板.装置快捷方便,施工简易,优势显赫.由于板型特殊自由边的调整,完全隔绝雨水, 具有抗毛细水设置,装置可靠,施工简单,配件齐全.进料宽度1000mm,有效利用率85%(mm) (mm) （CM4/M）（CM4/M）850 1000 46 212 屋面板墙面........................................................................................................................................................................................................HH-YXB 900HH-YXB 900型彩钢压型板,外形美观,区别于传统板型,实属首创,利用率达90％,无任何一种板型可到达与专用件配套,可解决穿透件造成的渗透和锈斑,强度好,寿命长,铺设无方向性,适用于绝年夜大都建筑要求.主要用途：屋面、墙面.有效宽度(mm) 展开宽度(mm)波高波距板厚截面惯性矩（CM4/M）截面低抗矩（CM4/M）用途900 1000 15 225 吊顶板、墙面板........................................................................................................................................................................................................HH-YXB 990HH-YXB 990型彩钢压型板,装置快捷方便,施工简易, 外型美观,长期的使用的保证适用于绝年夜大都建筑的要求有效利用率高达85％, 通过自由边的调整,完全隔绝雨水 ,适用范围广,屋面、墙面皆宜,搭接缝少,防水性能佳,展开宽度1200mm,价格更经济有效宽度(mm) 展开宽度(mm)波高波距板厚截面惯性矩（CM4/M）截面低抗矩（CM4/M）用途990 1200 35 255 屋面板、墙面板........................................................................................................................................................................................................HH-YXB 1025装置快捷方便,施工简易, 外型美观,长期的使用的保证适用于绝年夜大都建筑的要求,由于板型的特殊处置,强度高,抗风,积雪荷载强,有效利用率高达85.4％,通过自由边的调整,完全隔绝雨水,适用范围广,屋面、墙面皆宜,搭接缝少,防水性能佳,展开宽度1200mm,价格更经济.环豪角驰III-760型:角驰III-760 角驰III-760尺寸强力抗风----到达同类产物的1.49倍. 不惜工本----相同材质下,本钱增加4%. 经久耐用----不伤烤漆,呵护镀层,寿命更长久. 防雨防雪----优化后的板肋,雨雪全面防漏. 装置无忧----改善的阳肋,完全防止假扣合！隐藏锁扣式连接：抗风能力强：有0.63mm的防滑凸型,完全克服扣合不良. 防雨和防雪：KD板肋高45mm,排水能力强,不容易积水.伸缩范围：热胀冷缩时,在50m以内自由伸缩. 适用范围：较宽的屋面,单片板长50m.有效宽度(mm) 展开宽度(mm)波高波距板厚截面惯性矩（CM4/M）截面低抗矩（CM4/M）用途760 1000 51 380 年夜跨度隐藏式屋面板型号展开宽度(mm) 有效宽度(mm)彩钢板 GWC13-180-900 1000 900 彩钢板 GWC13-180-1080 1200 1080 彩钢板 GWC25-205-820 1000 820 彩钢板 GWC25-205-1025 1200 1025彩钢板 GWC25-210-840 1000 840 彩钢板 GWC28-207-828 1000 828 彩钢板 GWC38-300 300 457彩钢板 GWC50-373 600 373彩钢板 GWC-31.5-882 1000 882彩钢板 GWC50-410-820 1000 820 彩钢板 GWC51-460 600 460彩钢板 GWC51-480-960 1200 960 压型板 GWC92-337.5-675 1000 675 压型板 GWC30-373 500 373压型板 GWC15-225-900 1000 900 压型板 GWC50-290-870 1000 870 压型板 GWC18-63.5-825 1000 825 压型板 GWC8-31.5-882 1000 882 压型板 GWC18-76-988 1200 988压型板 GWC35-115-690 914 690压型板 GWC82-475 600 475压型板 GWC41-210-420 600 420压型板 GWC50-400-800 1000 800 压型板 GWC68-360-720 1000 720 压型板 GWC71-380-760 1000 760。
彩钢瓦规格很多的。
不过比较常用的也就是以下型号。
单板的常用型号有840型860型900型910型850水波纹型以上都是用1米宽的彩钢板生产。
用料1.2米的型号有840-1040型900-1080型。
复合瓦的型号有960型980型970型上面板是1.2米板生产，底板是1米板生产。
除此之外，还有：1、直立锁缝820屋面系统的尺寸一般都是压型板型号RSS820还有，有效覆盖宽度(mm)820展开宽度(mm)1000。
2、还有关于板厚(mm)0.5、0.6和截面惯性矩(cm4/m)22.62、27.14还有截面抵抗矩(cm3/m)15.06、18。
3、详情的彩钢瓦YX15-225-900，压型钢板型号YX15-225-900和有效覆盖宽度(mm)900。
4、彩钢瓦展开宽度为(mm)1000，板厚(mm)0.5、0.6和屋面，墙面,内衬板以及截面惯性矩(cm4/m)1.23、1.48，截面抵抗矩(cm3/m)3.85、4.55。
消费者在购买的时候可以参考以下几点进行判断和选择：1、对于厂房建筑来说，彩钢瓦的厚度通常建议要在0.5mm厚度上面。
可以用游标卡尺测量好我们的彩钢板厚度有没有做到合同约定的厚度值，还可以在1平方面积上随便测定10个点，获得平均值。
2、用酸洗掉表面的涂层之后继续用色相仪或者是一些我们常见的洗涤法测试镀锌层质量。
一般如果是纯镀锌色相仪测试就比较简单。
但是对于有些厂家就是因为想降低彩钢板成本，而混入其他价钱低廉的金属成分到镀层里面，这样色相仪就不会准确测定，要用洗涤以及色相仪混合的防腐测定。
以上就是河南省正大钢结构工程有限公司分享的全部内容，希望对大家有所帮助，同时感谢大家一直以来的阅读与支持。

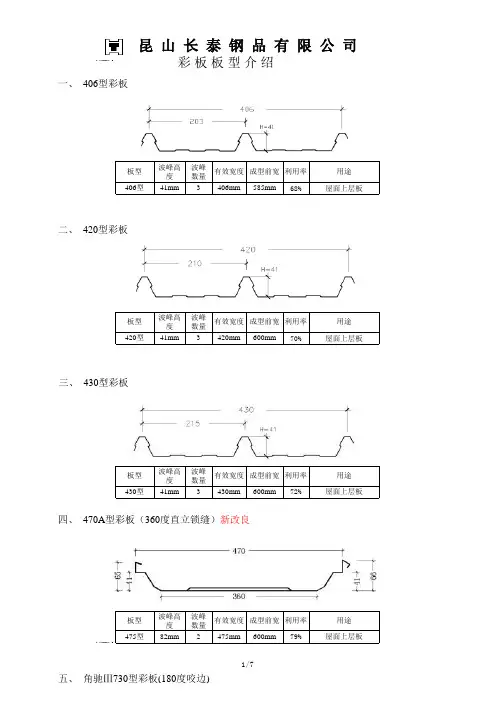

板型波峰高度波峰数量有效宽度成型前宽利用率用途406型41mm3406mm 585mm68%屋面上层板板型波峰高度波峰数量有效宽度成型前宽利用率用途420型41mm 3420mm 600mm 70%屋面上层板板型波峰高度波峰数量有效宽度成型前宽利用率用途430型41mm 3430mm 600mm 72%屋面上层板板型波峰高度波峰数量有效宽度成型前宽利用率用途475型82mm 2475mm 600mm 79%屋面上层板彩 板 板 型 介 绍1/7四、470A 型彩板（360度直立锁缝）新改良五、角驰Ⅲ730型彩板(180度咬边)二、420型彩板一、406型彩板三、430型彩板彩 板 板型介绍板型波峰高度波峰数量有效宽度成型前宽利用率用途角驰Ⅲ73053mm 3730mm 914mm 80%屋面上层板板型波峰高度波峰数量有效宽度成型前宽利用率用途角驰Ⅲ76075mm 3760mm 1000mm 76%屋面上层板板型波峰高度波峰数量有效宽度成型前宽利用率用途角驰Ⅲ82053mm 3820mm 1000mm 82%屋面上层板板型波峰高度波峰数量有效宽度成型前宽利用率用途角驰Ⅲ97075mm 3970mm 1200mm 81%屋面上层板2/7五、角驰Ⅲ730型彩板(180度咬边)七、角驰Ⅲ820型彩板(180度咬边)六、角驰Ⅲ760型彩板(180度咬边)八、角驰Ⅲ970型彩板(180度咬边)九、820B 型彩板(180度咬合)板型波峰高度波峰数量有效宽度成型前宽利用率用途820B65mm3820mm 1000mm82%屋面上层板板型波峰高度波峰数量有效宽度成型前宽利用率用途820C56mm 3820mm 1000mm 82%屋面上层板板型波峰高度波峰数量有效宽度成型前宽利用率用途750型35mm 7750mm 1000mm 75%屋面上层板、外墙板板型波峰高度波峰数量有效宽度成型前宽利用率用途780型32mm 7780mm 1000mm 78% 外墙板3/7十、820C 型彩板(360度咬合)十二、780型彩板十一、V-125-750型彩板十三、LC-760/950型彩板板型波峰高度波峰数量有效宽度成型前宽利用率用途760型35mm5760mm 1000mm76%屋面上层板、外墙板950型35mm 6950mm1200mm79%屋面上层板、外墙板板型波峰高度波峰数量有效宽度成型前宽利用率用途820A 型28mm 5820mm 1000mm82%屋面上层板、外墙板1025型28mm 61025mm1200mm 86%屋面上层板、外墙板板型波峰高度波峰数量有效宽度成型前宽利用率用途900型16mm5900mm1000mm 90%屋面下层板、内外墙板4/7十六、870/1050型彩板(正面成型及反面成型)示意图十五、Q900型彩板十四、820A/1025型彩板板型波峰高度波峰数量有效宽度成型前宽利用率用途870型20mm6870mm 1000mm87%屋面下层板、内外墙板1050型20mm71050mm1200mm 88%屋面下层板、内外墙板板型波峰高度波峰数量有效宽度成型前宽利用率用途M/D-870型25mm 4870mm 1000mm 87﹪外墙板板型波峰高度波峰数量有效宽度成型前宽利用率用途W/D-960型25mm 13960mm 1200mm 80﹪外墙板，内衬十九、T/D-980型彩板十八、W/D-960型彩板十七、M/D-870型彩板板型波峰高度波峰数量有效宽度成型前宽利用率用途T/D-980型30mm5980mm1200mm82﹪外墙板板型波峰高度波峰数量有效宽度成型前宽利用率用途LC-1130型15mm 71130mm 1200mm94%屋面下层板、内墙板板型波峰高度波峰数量有效宽度成型前宽利用率用途1180型2mm71180mm1200mm98%屋面下层板,内衬板以上图形作为参考，具体截面图以实样为准。
压型彩钢屋面板施工方案一、工程概况及特点1、工程概况本工程组织设计编制的范围主要包含网架檩托节点板以上部位围护工程，包括檩条、彩钢版、天沟及保温防水、脊板等安装。
安装主要分为A区和B区两个部分，两个区屋面板构造基本相同。
主檩与主结构网架支托板、主檩与次檩采用M12普通螺栓连接。
具体各种檩条之间的连接以及各种维护结构的连接层次如下图所示：2、工程特点施工特点：屋面板单坡长度最长达到44.63米，如何处理屋面的合理搭接，提高屋面的防水性能减少工程的漏水隐患和保温性能是该工程的关键。
因此，在考虑到运输等问题，将屋面板压制设备运输到施工现场，进行现场加工，以确保本工程屋面单向坡度的最合理搭接，来完善屋面的防水性能。
同时，屋面系统结构层次多，构造复杂，且先后施工的顺序单一。
因此，需要在人力、物力及制作进度等方面合理安排，运输上给予充分考虑。
二、施工部署1、工程目标（1）工期目标：工期控制在50天内，开工日期以工程实际情况及现场实际条件来确定（以签章的开工报告为准）（2）质量目标：合格（3）安全文明目标：杜绝因工伤亡、重伤和重大机械设备事故，施工现场无火灾事故，文明施工，服从现场文明方面的管理。
2、施工总体安排先进行制丝车间的施工，具体屋面系统的安装顺序为：主檩条——次檩条——屋面底层板——钢丝——W38防潮贴面及50㎜厚保温棉——Z型次檩条——75㎜厚保温棉——屋面板支座安装（含绝缘条）——屋面上层板安装檩条安装工艺流程：钢结构偏差测量及调整——檩条的安装——标高调整（1）檩条安装方法：采用主檩、双次檩结构，第一道次檩通过在主檩条上设置檩托板用螺栓与主檩条连接。
安装顺序为由屋面低处向屋中心施工。
在屋面施工前进行钢结构偏差的测量，根据测量数据加工主、次檩檩托，根据次檩条的长度确定檩托板位置并编号。
在檩托安装时根据已测设的位置将不同高度的檩托对号入座。
檩托在就位后与主檩条进行焊接，焊脚高度不小于6㎜，并进行围焊，在清除焊渣后进行防腐处理。

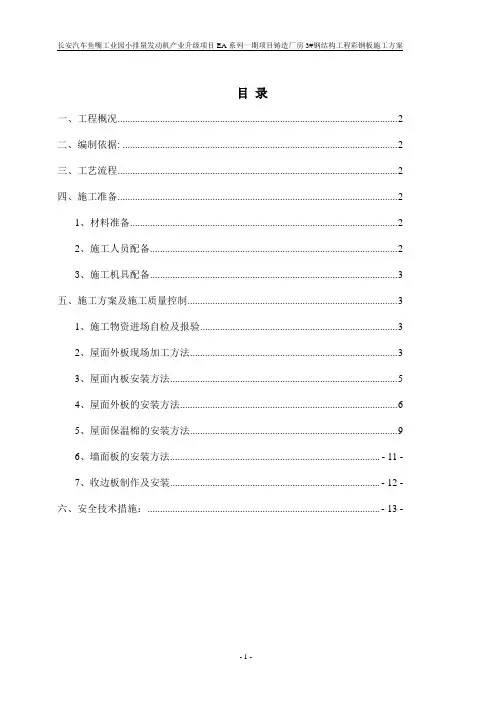

目录一、工程概况 (2)二、编制依据: (2)三、工艺流程 (2)四、施工准备 (2)1、材料准备 (2)2、施工人员配备 (2)3、施工机具配备 (3)五、施工方案及施工质量控制 (3)1、施工物资进场自检及报验 (3)2、屋面外板现场加工方法 (3)3、屋面内板安装方法 (5)4、屋面外板的安装方法 (6)5、屋面保温棉的安装方法 (9)6、墙面板的安装方法.................................................................................... - 11 -7、收边板制作及安装.................................................................................... - 12 -六、安全技术措施：............................................................................................. - 13 -一、工程概况本工程为长安汽车鱼嘴工业园小排量发动机项目EA系列铸造厂房钢结构工程。
厂房主体结构型式为门式轻钢结构，（1-6轴线：长37.5米，宽为54米），檐口标高为17米，厂房跨度为27m×2，柱距为7.5m，屋面形式为一脊两坡，坡度为5%，排水方式为外挂彩钢板天沟有组织排水。
屋面外板为0.5mm厚470型热镀铝锌彩钢板，颜色为蓝色，内板为0.4mm厚白灰色900型镀锌板，外板与内板之间铺75mm厚，容重为16kg/m2的带铝箔玻璃棉。
墙面外板为0.5mm厚820型白灰色镀铝锌彩钢板，内板为0.4mm厚900型白灰色镀锌板。
