初中物理--电路图详解

九年级物理知识点电路图电路图是物理学中重要的工具，用于描绘电流的流动和电器元件的连接关系。

通过学习电路图，我们可以更好地理解电路的工作原理和电流的运动规律。

本文将为大家介绍九年级物理中的一些重要电路图知识点。

一、串联电路图串联电路图是指将电器元件直接连接在同一电流路上的电路图。

在串联电路中，电流依次通过每个电器元件，电流强度相等。

串联电路图的符号常见的有电源符号、电阻符号和电流表符号。

例如，在一个包含电源、电阻器和电流表的串联电路图中，我们可以用如下符号来表示它们：二、并联电路图并联电路图是指将电器元件的两端分别连接在相同电压的电路上的电路图。

在并联电路中，电流根据电阻的不同而分流，通过每个电器元件的电流强度不同。

并联电路图的符号常见的有电源符号、电阻符号和电流表符号。

例如，在一个包含电源、电阻器和电流表的并联电路图中，我们可以用如下符号来表示它们：三、混合电路图混合电路图是指由串联和并联的组合而成的电路图。

在混合电路中，我们需要根据电容器和电导体的不同特点来分析电流的分布。

混合电路图的符号可以包括电源符号、电阻符号、电容器符号、电感符号、开关符号等。

例如，在一个包含电源、电阻器、电容器、电感器和开关的混合电路图中，我们可以用如下符号来表示它们：四、直流电路图直流电路图是指电流方向始终保持不变的电路图。

直流电路图中，电荷以一个方向流动，并且电压保持恒定。

直流电路图的符号包括电源符号、电阻符号、电流表符号等。

例如，在一个包含电源、电阻器和电流表的直流电路图中，我们可以用如下符号来表示它们：五、交流电路图交流电路图是指电流方向周期性地改变的电路图。

交流电路图中，电荷以前后摆动的方式流动，并且电压也是周期性变化的。

交流电路图的符号包括电源符号、电阻符号、电感符号、电容器符号、变压器符号等。

例如，在一个包含电源、电阻器、电感器、电容器和变压器的交流电路图中，我们可以用如下符号来表示它们：综上所述，电路图是描述电路连接关系和电流流动的重要工具。

初中物理电学电路图大全(打印)一、基本电路图1. 串联电路：将电路元件依次连接，电流依次通过每个元件。

例如，将两个电阻依次连接，电流依次通过这两个电阻。

2. 并联电路：将电路元件并列连接，电流分别通过每个元件。

例如，将两个电阻并列连接，电流分别通过这两个电阻。

3. 串联与并联混合电路：将电路元件既有串联又有并联的连接方式。

例如，将两个电阻串联，再将这个串联电路与另一个电阻并联。

4. 开关电路：在电路中加入开关，可以控制电路的通断。

例如，在串联电路中加入一个开关，当开关闭合时，电路导通；当开关断开时，电路断开。

5. 短路电路：电路中某处电阻很小，导致电流过大。

例如，将两个电阻并联，其中一个电阻的阻值非常小，导致电流大部分通过这个电阻。

6. 断路电路：电路中某处断开，导致电流无法通过。

例如，将两个电阻串联，其中一个电阻被剪断，导致电流无法通过。

7. 电池电路：将电池与电路连接，提供电能。

例如，将一个电池与一个电阻串联，电池提供电能，电阻消耗电能。

8. 电压表电路：将电压表连接到电路中，测量电路两端的电压。

例如，将一个电压表并联到两个电阻之间，测量这两个电阻之间的电压。

9. 电流表电路：将电流表连接到电路中，测量电路中的电流。

例如，将一个电流表串联到电路中，测量电路中的电流。

10. 电功率电路：将电路元件与功率表连接，测量电路的功率。

例如，将一个电阻与功率表串联，测量电阻消耗的功率。

二、特殊电路图1. 限流电路：在电路中加入限流电阻，限制电路中的电流大小。

例如，在电池电路中加入一个限流电阻，限制电路中的电流不超过某个值。

2. 分压电路：将电路元件与电压表连接，测量电路中某点的电压。

例如，将一个电阻与电压表串联，测量电阻两端的电压。

3. 恒流源电路：使用恒流源提供稳定的电流。

例如，将一个恒流源与一个电阻串联，恒流源提供稳定的电流，电阻消耗电能。

4. 恒压源电路：使用恒压源提供稳定的电压。

例如，将一个恒压源与一个电阻并联，恒压源提供稳定的电压，电阻消耗电能。

初中物理--电路图详解电路识别是初中物理电学的重点之一。

很多同学在学电学之初还是很感兴趣的，毕竟"电"跟我们生活密切相关么，电脑、电话、电视这些玩意儿天天挂在嘴边，早~就想知道什么是“电”了，这把真要解开电的奥秘了！好兴奋~！电学一开始，果然不负重望，老师一个劲儿的做实验，一会摩擦玻璃棒，一会摩擦橡胶棒，然后又搬来一个带金属箔的"小闹钟"，上课就是看热闹，很开心；在加上这部分的考试作业主要考知识点，尽考些玻璃棒、橡胶棒都带什么电，是排斥还是吸引等鹦鹉学舌的问题，小case~。

上课又热闹看，下课作业不难，还能学知识，总体感觉电学真是8错。

可惜好景不长，进入电流电路后，初中物理三大猛药之一——电学的糖衣吃完了，开始动真格的了。

电学的各难点中，打前锋的就是电路识别，课上讲的很简单，电路就串联、并联就两种，看上去很清纯~。

但实际做题发现满不是那么回事儿，无数出题老师们殚精竭虑、前仆后继，把原本清纯可爱的串并联电路，设计成错综复杂电路怪物，再掺和进去电表和变阻器，使得电路的复杂度达到极致，不少同学学到这杯具了，之前的兴奋劲儿一扫而空，取而代之的是做错题的郁闷和对电路怪物的恐惧，更要命的是，过不了电路识别这一关，接下来的电学都得杯具：电路识别错，后面的计算判断都是无用功。

因此吧里同学跑上来求电路识别方法者层出不穷。

电路识别虽然是有些难度，但还是有章可循的，电路识别相关的包括二部分：电路图简化以及电路图、实物图互化。

这次我先介绍一个简化电路图的方法，我把它叫做标号法。

这种方法简单易学、练练就会、便于记忆，而且适用于所有电路，是居家旅行、特别是简化电路的杀手锏。

我朋友的孩子上学期初二学电学，概念啥的都没问题，但是就认不出复杂电路图，所以电学习题一做就错，班里都倒数了。

马上就要期末考试了，她妈妈请我去给她单独辅导一下，教给她一个识别电路的法子，当场学会，练习几道后就明白了，期末考试物理从70多提升到92。

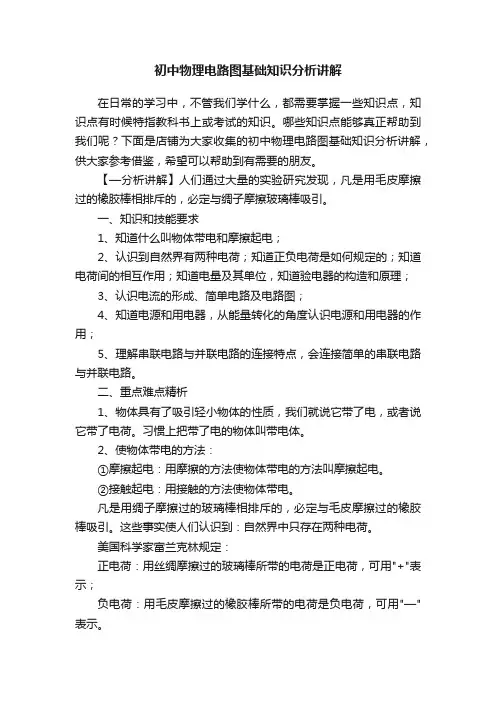

初中物理电路图基础知识分析讲解在日常的学习中，不管我们学什么，都需要掌握一些知识点，知识点有时候特指教科书上或考试的知识。

哪些知识点能够真正帮助到我们呢？下面是店铺为大家收集的初中物理电路图基础知识分析讲解，供大家参考借鉴，希望可以帮助到有需要的朋友。

【—分析讲解】人们通过大量的实验研究发现，凡是用毛皮摩擦过的橡胶棒相排斥的，必定与绸子摩擦玻璃棒吸引。

一、知识和技能要求1、知道什么叫物体带电和摩擦起电；2、认识到自然界有两种电荷；知道正负电荷是如何规定的；知道电荷间的相互作用；知道电量及其单位，知道验电器的构造和原理；3、认识电流的形成、简单电路及电路图；4、知道电源和用电器，从能量转化的角度认识电源和用电器的作用；5、理解串联电路与并联电路的连接特点，会连接简单的串联电路与并联电路。

二、重点难点精析1、物体具有了吸引轻小物体的性质，我们就说它带了电，或者说它带了电荷。

习惯上把带了电的物体叫带电体。

2、使物体带电的方法：①摩擦起电：用摩擦的方法使物体带电的方法叫摩擦起电。

②接触起电：用接触的方法使物体带电。

凡是用绸子摩擦过的玻璃棒相排斥的，必定与毛皮摩擦过的橡胶棒吸引。

这些事实使人们认识到：自然界中只存在两种电荷。

美国科学家富兰克林规定：正电荷：用丝绸摩擦过的玻璃棒所带的电荷是正电荷，可用"+"表示；负电荷：用毛皮摩擦过的橡胶棒所带的电荷是负电荷，可用"—"表示。

电荷的相互作用：同种电荷互相排斥，异种电荷互相吸引。

验电器是实验室里常用的一种检验物体是否带电的仪器。

它的原理：同种电荷相互排斥。

1、电荷量：电荷的多少，叫做电荷量（Q）。

单位是库仑，符号是C。

中和：放在一起的等量异种电荷完全抵消的现象，叫做中和。

元电荷：一个电子所带的电量为1.6×10—19库仑，作为元电荷。

2、电荷的定向移动形成电流，维持电路中有持续电流的条件：①必须有电源②电路要接通。

初中物理电路图分析方法“标号法”简化电路图电路识别虽然是有些难度，但还是有章可循的，电路识别相关的包括二部分：电路图简化以及电路图、实物图互化。

这次我先介绍一个简化电路图的方法，我把它叫做标号法。

这种方法简单易学、练练就会、便于记忆，而且适用于所有电路，可以说是简化电路的杀手锏。

先看口诀，就两部分，很简单：标号和画图：1、标号：电路每个节点编号，标号遵循以下原则（1）从正极开始标1；（2）导线连通的节点标同样的数字；（3）沿着导线过一个用电器（注意：不包括电流表，电流表看成导线，电路图画好后引入即可），数字+1；（4）到遇到电源负极为止；（5）同一节点出现不同标号，取小标号；相等则表示短路；（6）要求所有点的标号要大于等于1，小于等于负极的标号。

2、画图（1）在平面上画出节点号（2）根据原图画出节点之间的用电器或电表（3）整理，美化注意事项（1）当用电器两端标号不等时，电流从小标号点到大标号点，因为小标号更接近正极（2）当用电器两端标号相等时，相当于一根导线接在用电器两端，因此用电器短路没有电流。

下面我们看几道例题：例题1、如下图1，分析电阻R1、R2、R3之间的联系方式。

图 1这道题太典型了，估计每个老师都要讲。

答案估计大家都知道，但是确实不好理解，很多同学老师讲过一遍还是搞不清楚为啥，最后背下结论了事。

现在轮到我们的标号法上场了，为了说明方便，先用字母对每个点进行标记，如图1。

第一步：标号。

我们的标号用红色数字表示，从电源正极出来a点标1，同样在一条导线上的b、d点也标1；检查所有该标1的都标了，那就过一个电阻吧！例如从b点过到c点，这样c点标2。

同一导线上的e、f、g点都标2，这样我们惊奇的发现已经到电源负极了！标号结束！见图2图 2 图 3进入第二步画图阶段。

先画出节点号1,2，其中1节点电源正极，2节点接电源负极，如图3；然后再原图中查找每个电阻两端的节点标号，放到简化图中对应标号之间，我们看到R1、R2、R3都在1、2点之间，所以把它们仨依次连接在1、2点之间，就形成了图4，很清纯的并联电路。

初三物理电路图解析初中物理中，电路图是其中比较重要的一个部分，很多人由于看不懂电路图，导致初中物理电学部分掌握的不好，这里为您介绍初中电路图的学习。

画电路图题型大约可分为以下几种：1、看实物画出电路图。

2、看图连元件作图。

3、根据要求设计电路。

4、识别错误电路，并画出正确的图。

一般考试就以上四种作图，下面就它们的作图方法详细说明。

(一)看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。

明确每个元件的位置，然后作图。

顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。

对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。

并标出中文“合”字。

首先要清楚有几条支路，每条支路中有几个元件，分别是什么。

特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。

在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。

(二)看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。

若是并联电路，在电路较长上找出分点和合点并标出。

并明确每个元件所处位置。

(首先弄清楚干路中有无开并和电流表)连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。

初中物理电路图知识点归纳总结电路图是物理学中重要的概念工具，用以图形化地表示电路中的元件、连接方式和电流流动方向等信息。

通过学习和理解电路图，我们可以更好地理解电路的工作原理和电流的运动规律。

下面是对初中物理电路图的知识点进行归纳总结。

一、电路图的基本元素在电路图中，常用的基本元素有电源、导线和电器元件。

1. 电源：电源是电路中提供电力供给的装置，常见的有电池、发电机等。

电源的正极用“+”表示，负极用“-”表示。

2. 导线：导线用以连接电路中的各个元件，一般用直线表示，不考虑导线的电阻。

3. 电器元件：电器元件是电路中能够对电流产生作用的物体，常见的有电灯泡、电阻器、开关等。

在电路图中，电器元件用图形符号表示。

二、电路图中的图形符号为了简化电路图的表示，电器元件使用统一的图形符号来代表。

1. 电源的图形符号：电源符号由一个长直线和一个加号“+”或减号“-”组成。

2. 导线的图形符号：导线一般用直线表示，连接其它元件。

3. 电阻器的图形符号：电阻器的图形符号是一个带有波浪线的长方形。

4. 电灯泡的图形符号：电灯泡的图形符号是一个带有斜线的圆圈。

5. 开关的图形符号：开关的图形符号是一个带有“开”和“关”字样的图形。

三、电路图中的连接方式电路图中，元件之间的连接方式对电路的工作状态和电流的流动方向有直接影响。

1. 串联连接：串联连接是指将多个元件依次连接在同一路径上，电流只能沿着一条路径流动。

串联连接时，电流强度相同，电压之和等于总电压。

2. 并联连接：并联连接是指将多个元件同时连接在两个相同的节点上，电流在各个分支中同时流动。

并联连接时，电压相同，电流之和等于总电流。

3. 混联连接：混联连接是串联连接和并联连接的组合，既有串联分支，又有并联分支。

四、电路图中的电流流动方向电路图中，电流的流动方向表示电子流动的方向，规定了正负极之间的电流方向。

电流的流动方向通常用箭头表示，箭头的方向指向电流的流动方向。

中考物理高频考点突破——电路作图及详解1．某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。

当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时、红灯亮、电铃响。

请完成电路图。

2．家庭的卫生间一般都要安装照明灯和换气扇（用表示）。

使用时，有时需要各自独立工作，有时需要同时工作，请你在图的虚线框中画出符合上述要求的电路图。

3．吸油烟机的主要元件有照明灯、电动机（元件符号为：M）．在使用中，有时需要照明灯、电动机同时工作，有时需要它们各自独立工作．按照上述要求，在图中画出其工作原理电路图（电源已给出）．( )4．如图为某兴趣小组设计的电子秤简易电路图，R x是压敏电阻，阻值随所受压力的增大而减小，R0是定值电阻．测量时，电压表V的示数随所称量物体对压敏电阻的压力增大而增大．请根据以上信息，在虚线框内将电路图补充完整．( )5．小梅家有一把既能吹冷风又能吹热风的电吹风．将电吹风的插头插入插座，只闭合开关S1时，吹风机工作，电吹风吹出的是冷风；将开关S1、S2都闭合，吹风机和电热丝同时工作，电吹风吹出的是热风；断开S1，它们都不工作．吹风机的电路符号可以用电动机的符号代替，请在答题纸上指定位置画出这把电吹风的电路图．( )6．在图中，空圆圈表示电表，请在图中的圆圈中填上电流表或电压表的符号，并标出正负接线柱。

7．根据实物图，画出相应的电路图．8．请在图中的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路．9．自动售票公交车后门两侧的扶手上各装有一个红色按钮，如图所示，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车并打开车门。

请你在右上侧的虚线框内画出这个电路的电路图。

10．电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭.请在上右图中用笔画线连接好符合上述特点的电冰箱工作电路图.11．根据电路图，以笔画线代替导线连接实物电路．( )12．请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整．要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小．13．根据电路图（a），用笔画线代替导线，将图（b）所示的实物元件连接完整．( )14．设计一个病床呼叫电路．要求：开关S1控制指示灯L1和电铃；开关S2控制指示灯L2和电铃．请在图中连线，形成符合要求的完整电路图．( )15．图甲为一种测定油箱内油量的装置，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量．当油箱中的油量减少时，浮子就会带动滑杆使电流表的示数变小．现将电流表换成电压表，请用乙图设计一个电路，使油箱中的油量消耗到最少时，电压表的示数减小到零．( )16．用笔画线代替导线，把下面的实物电路补充完整，使小灯泡L1、L2并联，开关控制两个灯泡，导线不能交叉．17．在如图所示电路中添加两根导线，要求：闭合开关后，当滑片P向左移动时，电流表示数变小．18．根据下面的实物图画出与之对应的电路图．19．如图所示，是一个未完成连接的实物电路，请用笔画线代替导线将电路连接完整，要求：L1与L2并联，开关S控制两盏灯，导线不能交叉。

初中物理电学满分训练15讲第一讲实物图与电路图（含答案及详解）教学目标1．掌握电路图的画法、实物图的连接方法2．根据要求链接电路图知识点一电路与电流1．电路用导线将电源、用电器、开关连接起来组成的电流通路叫做电路，电源、开关、导线、用电器是电路的主要组成部分。

2．电流电荷的定向移动形成电流，而电荷可分为正电荷和负电荷两种。

所以，正负电荷移动都能形成电流，而在物理力学中，规定正电荷移动的方向为电流方向。

在电源内部，电流由电源的负极流向正极，在电源外部的电路中由电源的正极流出，回到电源的负极。

知识点二电路图1．常见符号1．解题步骤：第一步：确定回路的条数，一条回路串联，两条或两条以上并联第二步：确定各开关控制的用电器第三步：确定电流表、电压表所测的用电器第四步：检查电路，是否有短路、短路情况2．解题步骤：第一步：确定回路的条数，一条回路串联，两条或两条以上并联第二步：确定各开关控制的用电器第三步：确定电流表、电压表所测的用电器第四步：检查电路，是否有短路、短路情况知识点二三种电路状态：通路、开路、短路【经典例题一】1．下列电路图和所示实物图相对应的是（）A．B．C．D．【解答】解：由实物图可知，两灯并联，开关S1在干路上控制整个电路，S2在L2支路上，由各选项电路图知，ABC与实物图不相符，D与实物图相符。

故选：D。

2．如图中的电路图和实物图相对应的是（）A．B．C．D．【解答】解：从实物图中可以看出，两只灯泡并联，开关控制干路，电流表测量灯泡L1的电流。

A、图中，电流从正极出发，经开关分支，已知经电流表、灯泡L1，另一支经灯泡L2然后共同回负极，与实物图符合；B、图中电流表测量灯泡L2的电流，与实物图不符；C、图中电流表测量干路上的电流，与实物图不符；D、图中电流表的连接位置错误。

故选：A。

【变式练习】1．如图中的电路图和实物图相对应的是（）A．B．C．D．【解答】解：电流从电源的正极出发，分别流经两个灯泡，一条经过灯泡L1后到达开关S1回到负极；另一条经过开关S2后，再经过另一个灯泡L2到达开关S1回到负极，所以两灯并联；开关S1控制干路，开关S2只控制灯泡L2，对应的电路图是D。
