板式家具的结构设计及结构图

衣柜的结构

思乡办公家具：健康生活，精彩办公衣柜的结构一、整体衣柜柜体结构：（1）侧板（2）顶、底板（3）层板（4）转角柜立撑（5）脚线（6）背板（7）格子架（8）裤架（9）独立抽屉柜（10）穿衣镜（11）拉篮二、衣柜产品（模块）的结构分类：:思乡办公家具：健康生活，精彩办公注：叠放柜、叠放挂衣柜、挂衣柜、叠放储物柜、挂衣储物柜、叠储挂衣柜、可变柜体统一称为直型柜（圆方软件生成柜体用此编号）1）叠放柜YA ：主要是叠放毛巾，衣服，放其它东西的柜子，主要是层板结构。

请看图例：2）叠放挂衣柜YB ：主要是叠放毛巾或衣服，挂衣服，裤子,放其它东西的柜子，上面是层板下面是挂衣杆结构。

请看图例：正视图顶视图顶视图思乡办公家具：健康生活，精彩办公3）挂衣柜YC ：主要是挂衣服，裤子，放其它东西的柜子；上(下)都是挂衣杆结构。

请看图例：4）叠放储物柜YD ：主要是叠放毛巾或衣服，带抽屉或功能配件储放物品的柜子，上面是层板，下面是抽屉或拉蓝，格子架。

请看图例：正视图顶视图顶视图思乡办公家具：健康生活，精彩办公5）挂衣储物柜YE ：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是挂衣杆，下面是抽屉或拉蓝，格子架。

请看图例：6）叠储挂衣柜YF ：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是层板，下面挂衣杆，再下面是抽屉或拉蓝。

请看图例：顶视图思乡办公家具：健康生活，精彩办公7）可变柜体YG ：主要是指深度，高度标准；只有宽度从801—1200mm 可变称为可变柜体。

请看图例：8）柜体的层板间距：柜子的层板间距分为两种317mm 与367mm 。

一般情况下317mm为正常间距，如果在设计时挂衣间距不够，也可以用367mm 为间距标准。

请看图例：正视图顶视图思乡办公家具：健康生活，精彩办公三、衣柜产品结构知识：1、直型柜的结构知识1）板式衣柜的组合是侧板包顶（底）板，侧板与顶（底）板的连接是用三合一和木梢连接的。

木家具常见结构及连接方式

• (2) 裁口法嵌板：是在木框内侧开出搭口，用木螺钉或圆钉将成型木条固定嵌板，使嵌板跟木框密切接合。这种结构易于更换嵌板，常用于玻璃、镜子的安装。
• 裁口嵌板结构仍较繁琐，也可用成型木条将镜子直接嵌在柜门上。如图所示。
嵌板方法
2 箱框件结构
• 2.1 箱框的概念与基本构件
•
箱框结构指用板材构成的框架结构。箱框用至少由3
单肩斜角切
双肩斜角闭口榫
双肩斜角开口榫
斜角开口贯通双榫
插入三角榫
图斜角接合的基本方法
插入圆棒榫
1.3 框架中撑接合的基本方法
•
框架中撑接合的基本方法，主要有直角明
（暗）榫、直角纵向明（暗）榫，插入圆榫、
直角槽榫、直角双向开口榫、燕尾榫、对开十
字槽、分段直角榫对接等多种方法。如图所示。
直角不贯通单榫
块或3块以上的木板构成。箱框中间可设有若干块中板
（隔板、搁板）。
• 2.2 箱框角的接合方法
•
根据箱框接合后其周边板的端面是否外露，可分为直
角接合与斜角接合两种，如图8所示。
•
(1) 直角接合：其周边板的端面外露，欠美观，但接
合强度大，加工简便。为一般箱框常用的接合方法，其接
合的基本方法如图7所示。
• ② 箱框角接合为燕尾榫：论外观，全隐榫接合其榫端都不露，最为美观；半隐榫接合有一面的榫端不外露，能保证一面美观；明燕尾榫接合其榫端都露，最不美观。为此，全隐燕尾榫多用于包脚前角的接合；半隐燕尾榫可用于抽屉前角及其包脚后角的接合；明燕尾榫可用于要求接合强度较大的箱框角接合；
• ③ 接合强度要求较大的箱框角接合，可采用斜形多榫、直角多榫接合；如较大的包装箱、抽屉后角的接合；

家具制造图解-(必修)

全剖主视图：钉身——粗虚线钉头 ——45°粗实线
左视图：钉头——粗实线十字反方向45°相交两短粗实线
木螺钉连接在部分详图中的画法

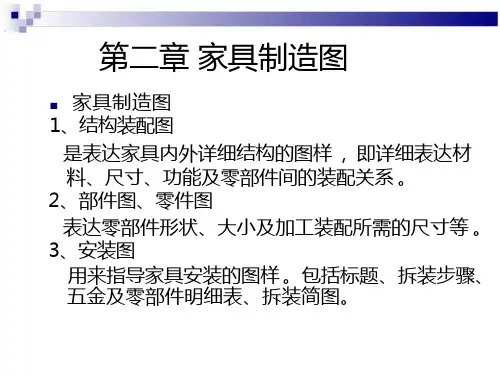

第二章家具制造图
4、家具的连接方式： 2〕常用连接件的画法：
在根本视图上表示上述连接件位置和数量时，可以一律用细实线和细实线十字。必要时用引出线加文字注明连接件数量名称。根本视图比例较小，连接件一般可不画，仅在详图画出。
榫头纵向根据正投影原理按其形状画图。
榫头横断面画3条以上平行细线，或涂成淡灰色
直角榫三视图
双榫头圆榫三视图
接合部位与形式：
格角榫接合嵌板接合
夹肩榫接合，将牙板外侧开燕尾槽，腿内侧开燕尾舌，
牙板自上而下沿燕尾榫舌插接到腿上。
角部立体接点接合
直角榫立体接点，
零件断面尺寸较大时，
搁板固定座连接视图
第二章家具制造图
4、家具的连接方式：这里只是介绍了使用最广的实木家具、板式家具中典型部位常用连接方式。至于金属家具、软体家具、竹藤家具、玻璃家具的构造及连接方式本课程不作详细介绍。不管何种类型的家具构造设计，仅仅掌握其理论知识是远远不够的，必须多参加设计理论和消费理论。因为家具的构造与家具材料、加工工艺有着密不可分的内在联络，只有真正掌握了家具材料、加工技术〔设备〕，才能正确地设计连接方式和产品构造。
第二章家具制造图
2、剖视图常用表达方法： 1〕全剖视图：
通常家具侧面外形简单，为表达其内部构造常将左视图画成全剖视图。剖切符号标注：当沿对称面剖切，且按根本视图位置放置时允许省略剖切符号及字母。当按根本视图位置放置时可省略投影方向线。
第二章家具制造图
2、剖视图常用表达方法： 1〕全剖视图：

家具结构设计(必修)PPT课件

大样图可将实
际尺寸按比例缩小
大样图方格网
必须注明尺寸。
.
31
第四节家具图样的尺寸标注
见家具制图标准
1.家具图样的尺寸一律以毫米为长度单位，图下不必注写“毫米”；
2.线性尺寸有尺寸线、尺寸界线、尺寸起止符号和尺寸数字组成。尺寸线、尺寸界线均为细实线；
3.尺寸数字可以写在尺寸线上方，也可将尺寸线断开，中间写数字；
.
16
.
17
.
18
.
19
.
20
.
21
.
22
.
23
.
24
.
25
二、明细表的对应关系：
常将明细表直接画在图中，特别是部件图中的明细表。这时需对零部件进行编号。
1.编号方法：用细实线引出，末端指向所编零、部件，用一小黑点表示其位置。
2.编号原则：a.要按顺序，排列整齐。
b.尽可能使有关零部件集中编号。
.
34
.
35
.
36
结构装配图：指进一步表达家具内、外部的详细结构，包括零部件的形状，它们之间的结合方法等，这种图纸。
1.内容：视图、尺寸、零部件的明细表、相关技术条件、透视图
2.特点：要求具备生产该家具的所有技术条件。是生产全过程的依据。
.
9
一、视图
（一）组成：由基本视图、局部详图、（个别零件的）局部视图组成
c.当将明细表直接画在标题栏上方时，编号的零部件填写要从下往上填，可避免因遗漏而无法补齐。
.
26
第三节家具部件图、零件图和大样图
一、部件图画法：与结构装配图相同，采用剖视、视图、剖面等的表达方法，以及局部详图。注意：部件图和结构装配图一样，都有图框、标题栏，要注意标题栏的大小、格式不同。

《家具结构设计》第章板式家具结构设计

结构设计
根据方案设计的要求，进行具体的结构设计，包括部件的连接、支撑、加固等。
材料选择与优化
根据设计方案的要求，选择合适的材料，并进行材料的优化组合，以满足设计方案的要求。
细节处理
根据设计方案的要求，对家具的细节进行处理，包括边角、缝隙、安装孔等。
03
板式家具主要部件设计
面板设计
书桌设计应考虑功能性，如桌面可调节高度、配备抽屉和柜子等。
梳妆台设计
风格设计
梳妆台设计应与整体家居风格相协调，同时也可根据个人喜好进行个性化设计。
空间利用
梳妆台设计要合理利用空间，可以设计成嵌入式、独立式等不同形式。
功能性设计
梳妆台设计应考虑功能性，如配备镜子、抽屉和柜子等。
电视柜设计
可调节式板式家具以中密度纤维板为主要材料，可调节高度、角度等，以满足不同使用需求。
板式家具的材料与性能
板式家具的主要材料有人造板、五金件、玻璃、塑料等。
五金件包括连接件、紧固件等，对板式家具的结构稳定性和使用寿命有重要影响。
人造板包括三聚氰胺板、刨花板、中密度纤维板等，具有良好的加工性能、装饰性能和环保性能。
《家具结构设计》第3章板式家具结构设计
xx年xx月xx日
contents
目录
• 板式家具概述 • 板式家具结构设计原则和要求 • 板式家具主要部件设计 • 其他板式家具设计 • 板式家具设计实例分析 • 板式家具设计的经验和技巧总结
01
板式家具概述
板式家具的定义与特点
板式家具是以人造板为主要基材，具有结构简单、便于拆装和运输、加工工艺简便、造型时尚简约等特点。
板等。

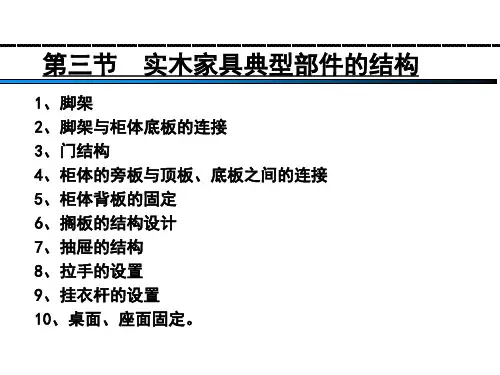

第三节、家具典型部件的结构

通常柜脚与望板构成脚架。脚架与底板间通常采用木螺钉连接。木螺钉由望板处拧入。拧入方式因结构与望板尺寸而异。（1）望板宽度超过50mm时，由望板内侧打沉头斜孔，供木螺钉拧入时固定。
（2）望板宽度小于50mm时，由望板下面向上打沉头直孔，供木螺钉拧入时固定。
（3）脚架上方有线条时，先用木螺钉将线条固定在望板上
直脚有方尖脚和各种圆锥脚，其脚架的基本结合结构有下列多种。（1）脚跟牵脚档采用直角(单/双)肩榫接合。适用于桌、凳、几、柜等的脚架接合。
方尖脚
圆锥脚
（2）在脚的上端开有直角双肩榫、或直角槽榫，直接跟底板下面的直角榫眼接合。
（2）包脚型脚架结构
A.包脚型的概念：包脚型属于箱框结构，又称箱框型脚，一般是由四板接合而成。包脚也需要先构成脚架，再与柜体连接。包脚的宽度尺寸需与柜体相同，可略大或略小，构成层次感。
1.1、脚架的形式（1）亮脚
先将四腿加望板构成单独的脚架，然后与柜体连接。
亮脚型脚架的基本接合结构：
根据亮脚的脚形是否弯曲而分为直脚和弯脚两大类。弯脚大多装于柜底四角边，使家具有稳定感。直脚收藏于柜底四角之内，使家具造型显得轻快。直脚带有一定锥度，上大下小，并向外微张，可产生既稳定又活泼的感觉。
图抽屉结构
不同的家具，抽屉的功能和位置不同，结构和形式也不一样，有外露的，也有被柜门遮盖的，拉手有明的形式也有暗的形式。
明拉手抽屉
暗拉手抽屉
3、抽屉的设计要求
1）抽屉箱框最好用拼板制造。典型板厚为屉面20mm，屉堵、屉邦 12mm。前角采用半隐燕尾榫(嵌装抽屉)或直角多榫(盖旁抽屉)；后角采用直角多榫，底板采用胶合板，从屉堵下插入另三面板材的沟槽中。为了外观与柜体其它部分协调，有时屉面需用不

家具常见结构及其连接方式PPT课件

固强度 1、框角连接件
§1 家具结构类型及连接方式
2、插接连接件
§1 家具结构类型及连接方式
3、插挂连接件
§1 家具结构类型及连接方式
四、折叠结构——便于储藏、运输……
1、折叠式家具
§1 家具结构类型及连接方式
2、叠积式家具——以柜架和轻便坐椅为多；椅造型一般为梯形，下部空间上小下大，不允许有连接杆件；柜架多为插接式。
方，再刨切而成； ⒉饰纸贴面——画出的贴面； ⒊其它材料贴面——有纺织品贴面、金属薄板贴面、编织竹席贴面、
施切薄竹板贴面等，可使家具表面色泽、肌理更富于变化和表现。
这时配合最紧，强度最大。当榫宽大于40MM时应从中间切去一部分，分为两个榫头。
3、长度——根据榫接合的形式而定（1）采用明榫时，长度应略大于榫眼深度。（2）当采用暗榫时，长度大于等于榫眼零件厚度的二分之一，但要小于榫
眼深2MM。一般榫头不宜过长，一般在25～35MM。
§1 家具结构类型及连接方式
§1 家具的材料 §2 材料的表面涂装
§1 家具的材料
一、种类（一）木料——常用木材来自针叶树和阔叶树。 • 针叶材一般较轻软，生产上又称软材。 • 阔叶材较硬，又称硬材，阔叶树种又分软杂（杨木、泡桐……）
和硬杂（麻栎、青冈栎、木荷、枫香……）。 ⒈硬木类：桦木、红木、水曲柳、胡桃木、花梨木、柚木、橡木等。
（六）藤料——是天然材料，有藤木、藤条、藤心、藤皮之分。其弹性好，柔软舒适，通风透气，编制成型，造型图案变化丰富。
§1 家具的材料
二、材料与设计 ⒈根据功能上的刚度、韧性等的要求。 ⒉考虑如何巧妙地利用材料的可塑性，尽量地发挥材料本身的色泽、
肌理与质感的美，并赋予相应的形式。 ⒊考虑经济性。

家具结构设计课件

– 节约木材：配料时省去了榫头部分的尺寸。约节约5%-6%。
– 简化工艺过程，大幅度提高生产率：因繁重的打眼工作可改用多轴钻床一次完成定位和打眼的操作，而圆榫本身可以在专用的机器上制造。
23
榫接合——榫接合的技术要求
圆榫的优点：
– 为家具部件化装饰和机械化装配创造了有利的条件。
– 强度足够：虽然圆榫的接合强度比直角榫低约30%，但其接合强度远远超过了可能产生的破坏应力。
– 闭口榫：接合后见不到榫头侧边，但强度稍低。
11
榫接合——榫接合的基本形式
按榫头是否贯通：
– 明榫：榫端露于方材表面的贯通榫。
– 暗榫：不露榫端的不贯通榫，对强度要求稍低，而装饰质量高的家具产品可用不贯通榫。
12
按榫肩切割形式情况分：
– 单面切肩榫 – 双面切肩榫 – 三面切肩榫 – 四面切肩榫
制在15-30mm时可获得理想接合强度。
• 应比榫眼深度小2-3mm，以防止由于榫头端部加工不精确或木材膨胀、胶液过多等原因，使榫端顶住榫眼底部，而在榫肩接合处产生缝隙，使接合不严密影响美观和强度。
20
榫接合——榫接合的技术要求
木纹方向
– 榫头长度方向应取纵向纹理，不能用横向纹理，因为容易折断，同时应尽量避免取斜纹理。
– 圆榫：用其他材料加工后插入
方材之中的。具有节省方材材料和加工方便等优点。对一些用人造板为基材的板件，圆榫可实现它们之间相互连接。
直角榫燕尾榫圆榫
8
榫接合——榫接合的基本形式按榫头的个数分：
– 单榫 – 双榫 – 多榫
9
榫接合——榫接合的基本形式
按榫头与方材间是否可分离：
– 整体榫：榫头直接在方材上开出的。 – 插入榫：与方材不是一个整体，它是

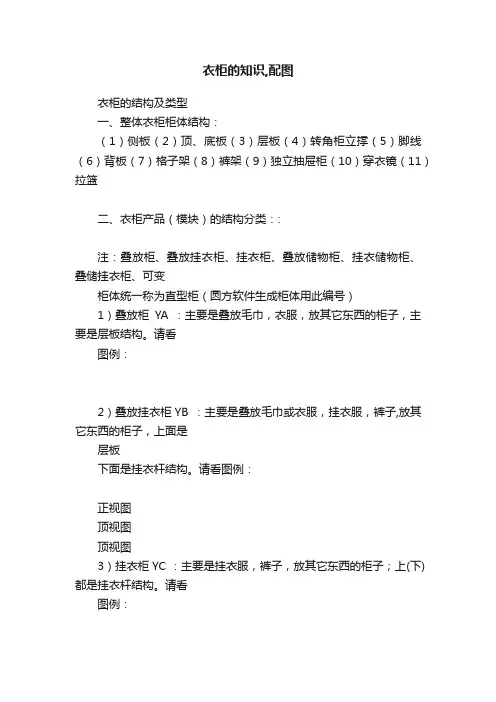

衣柜的知识,配图

衣柜的知识,配图衣柜的结构及类型一、整体衣柜柜体结构：（1）侧板（2）顶、底板（3）层板（4）转角柜立撑（5）脚线（6）背板（7）格子架（8）裤架（9）独立抽屉柜（10）穿衣镜（11）拉篮二、衣柜产品（模块）的结构分类：:注：叠放柜、叠放挂衣柜、挂衣柜、叠放储物柜、挂衣储物柜、叠储挂衣柜、可变柜体统一称为直型柜（圆方软件生成柜体用此编号）1）叠放柜YA ：主要是叠放毛巾，衣服，放其它东西的柜子，主要是层板结构。

请看图例：2）叠放挂衣柜YB ：主要是叠放毛巾或衣服，挂衣服，裤子,放其它东西的柜子，上面是层板下面是挂衣杆结构。

请看图例：正视图顶视图顶视图3）挂衣柜YC ：主要是挂衣服，裤子，放其它东西的柜子；上(下)都是挂衣杆结构。

请看图例：4）叠放储物柜YD ：主要是叠放毛巾或衣服，带抽屉或功能配件储放物品的柜子，上面是层板，下面是抽屉或拉蓝，格子架。

请看图例：正视图顶视图顶视图5）挂衣储物柜YE ：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是挂衣杆，下面是抽屉或拉蓝，格子架。

请看图例：6）叠储挂衣柜YF ：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是层板，下面挂衣杆，再下面是抽屉或拉蓝。

请看图例：正视图顶视图正视图顶视图7）可变柜体YG ：主要是指深度，高度标准；只有宽度从801—1200mm 可变称为可变柜体。

请看图例：8）柜体的层板间距：柜子的层板间距分为两种317mm 与367mm 。

一般情况下317mm为正常间距，如果在设计时挂衣间距不够，也可以用367mm 为间距标准。

请看图例：正视图顶视图三、衣柜产品结构知识：1、直型柜的结构知识1）板式衣柜的组合是侧板包顶（底）板，侧板与顶（底）板的连接是用三合一和木梢连接的。

衣柜前后都有脚线，脚线高度为70mm。

2）衣柜要做趟门，如果没有顶柜，需在顶板上面加一块18mm 厚的180mm宽的上垫板，用来装趟门的上导轨，另外在下面还要加一块18mm厚的110mm宽的下垫板装趟门的下导轨。

_家具制造图解-必修_

榫结合、圆钉结合、金属焊接、铆接等。可拆连接：
螺纹连接件。
第二章家具制造图
4、家具的连接方式： 1）榫结合：
实木家具又称框式家具，它是以榫接合的框架为承重构件，板件附设于框架之上，起围合空间或分隔空间的作用。传统实木家具为整体式（不可拆）结构；现代实木家具既有整体式，又有拆装式结构。整体式实木家具以榫接合为主，拆装式实木家具则以连接件接合为主。榫接合是通过榫头压入榫眼或榫槽的接合方式。
第二章家具制造图
3 、局部详图：画法：
一般与基本视图上某局部相同。也可采用多种形式，如基本视图某局部是外形，局部详图画成剖视。基本视图上某些细节往往不画，而依靠局部详图画全结构。
第二章家具制造图
4、家具的连接方式：家具结构，木家具以榫接合为主，板式家具则以连接件接合为主，金属家具以焊接、铆接为主，竹藤家具以编织、捆绑为主，塑料家具以浇铸、铆接为主，玻璃家具以铰接为主。不可拆连接：
第二章家具制造图
4 、家具的连接方式：
3）板式家具专用连接件连接的画法 ■ 偏心连接件
用于板式家具紧固连接，即将两个零部件连接后，相对位置不再发生改变的连接。
局部详图中用简化画法画出。基本视图用细实线十字加引出线文字说明。
偏心连接件连接视图
二合一或三合一偏心连接件由偏心体、吊紧螺钉（及预埋螺母）组成。
◆ 局部详图要靠近基本视图被放大的部分 ◆ 各详图的位置一般按投影关系安排。
第二章家具制造图
3 、局部详图：标注：
在基本视图上需画局部详图的附近标注详图的索引符号，直径8mm的实线圆。在相应的局部详图附近画直径12mm的粗实线圆，即局部详图符号。粗实线圆外右侧中间画一水平细实线，上面写局部详图的比例。

板式家具及家具零部件精品PPT课件

写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
谢谢大家
荣幸这一路，与你同行
曲线封边机，异性封边机
• 加工工艺：覆面板封边要
求：结合牢固，密封，表面平整，清洁，无胶痕，确保尺寸与形状的精度。
8.加工成型边
9.加工装配孔
10.表面修整
11.组装
12.包装入库
框式家具定义
• 框式家具是由起承重作用的框架和起围护作用的
板件构成，主要使用天然木材制作和生产
• 我国传统家具与我国独具风格的木结构建筑一脉
相承，主要采用框架结构。我国传统框式家具以榫卯接合形式为主。有人曾说“榫卯结构”是中国传统家具的灵魂。如我国的明代家具，不用钉子少用胶，采用卯榫结构，这是明代在结构构造上极富科学性的表现。卯榫结构不受潮湿干燥的影响，同时极具装饰性。
框式加工流程
• 实木板材（锯材）—锯材干燥—配料—毛料加工
PVC胶板、聚脂漆面（俗称烤漆）等。后三种饰面通常用于中低档家具，而天然木皮饰面用于高档产品。
板式家具的特点
• 1、可拆卸。板式家具部件的结合通常采用各种金
度高的家具可以多次拆卸安装。方便运输。 2
性
板Байду номын сангаас家具的流程
1.开料
2.定厚砂光
3.涂胶
4.组胚
5.胶压
6.裁边
7.封边
• 封边 • 使用设备：直线封边机，
板式家具分类
• 按板材分类：胶合板

家具常见结构形式1高教课件

技术研究
2
图1 木框结构
1.木框 2.嵌板 3.帽头 4.立边 5.横撑 6. 立撑
技术研究
3
1.2 框架角的接合方式
根据框架立边与帽头的端面是否外露，可分为直角接合、
斜角接合两种。分别介绍如下：
（1）直角接合的基本方法
直角接合的概念：是指框架接合后，其立边或帽头的端面外露，其特点接合强度较高，但外形欠美观。
槽，借助胶接合。此
法拼板接合强度更高，
表面平整度高。材料
消耗与裁口拼接基本
相同。当胶缝开裂时，
仍可掩盖住缝隙，拼
缝封闭性好，常用于
高级柜的面板、门板、
旁板以及桌、台、几
的面板等的拼接。
技术研究
48
(4) 齿形槽榫拼接
又称指形形槽榫。
即将拼接面加工成齿
榫，用胶进行接合。
这种接合由于胶接面
上有二个以上的小齿
插入圆榫接合。如图。
技术研究
12
单肩斜角切
双肩斜角闭口榫
双
肩斜角开口榫
斜角开口贯通双榫圆棒榫
插入三角榫图斜角接合的基本方法
技术研究
插入
13
技术研究
14
技术研究
15
1.3 框架中撑接合的基本方法
框架中撑接合的基本方法，主要有
直角明（暗）榫、直角纵向明（暗）榫，
插入圆榫、直角槽榫、直角双向开口榫、
家具结构类型
1 框架件结构 2 箱框件结构 3 板式部件结构 4 弯曲件结构 5 脚架结构
技术研究
1
1、框架件结构
1.1 框架的概念与基本构件
框架是框式家具的基本结构件，也是框式家具的受力构件，框式家具均由一系列的框架构成。有的框架中间嵌有各种板件，有的框架嵌有玻璃或镜子。最简单的框架就是仅由两根立边与两根帽头，用榫接合而成。常见的实木桌、椅、凳等的脚架则是较复杂的框架结构，立体框架结构。图1为框架的基本结构，是由立边、帽头、及若干根立撑与横撑构成。
