一、机房综合布线工程机房采用下走线方式，安装镀锌走线槽,强电主线槽300＊200，强电支线槽200*100，弱电主线槽300＊150，弱电支线槽200*100 。

强电主线槽主要用于从强电井引入交流电源；强电支线槽用于给各机柜里的设备供应电源；弱电线槽用于布放综合配线柜到设备机柜的网线等信号线缆，布放ODF 到设备机柜的光缆。

一边布放列头柜到设备柜的电源线，一边布放网线等信号线缆,上层布放设备柜到ODF 柜的光缆。

电源线和信号线交叉时，会对信号线产生干扰。

1、桥架及线槽的安装位置应符合施工图要求,摆布偏差不应超过50mm；2、桥架及线槽水平度每米偏差不应超过2mm；3、垂直桥架及线槽应与地面保持垂直，垂直度偏差不应超过3mm；4、线槽截断处及两线槽拼接处应平滑、无刺;5 、金属桥架、线槽及金属管各段之间应保持连接良好，安装坚固。

A、线缆类(a)六类非屏蔽双绞线电缆类型：六类UTP 电缆芯线规格:内部须采用分隔结构以减少线对信号传输干扰和增加物理机械抗性。

芯线对数：4 对电缆外皮：低烟无卤外皮。

符合IEC61034 ，IEC60754 标准。

标准:符合TIA/EIA 568B 和ISO /IEC 11801 及相关国内标准，并符合国际第三方测试实验室。

(如ETL/3P)带宽：≥250MHz特性阻抗： (1 — 100 MHz)——-(100 ± 15) (100 - 250 MHz) -—— (100 ± 20) (b)多模光缆规格：室内光缆：低烟无卤外护套(束状软光缆)标准：50\125µm，满足ISO 的OM2+多模万兆光缆传输标准最小带宽：2000MHz-Km＠雷射光源＠850nm1500\500MHz-Km＠红外光源＠850\1300nm纤芯衰耗：最大3.0dB\1.0dB@850\1300nm光缆10G 传输应用要求支持距离达150 米.B 配线架类(a)数据配线架规格：24 口RJ45 模块化非屏蔽配线架。

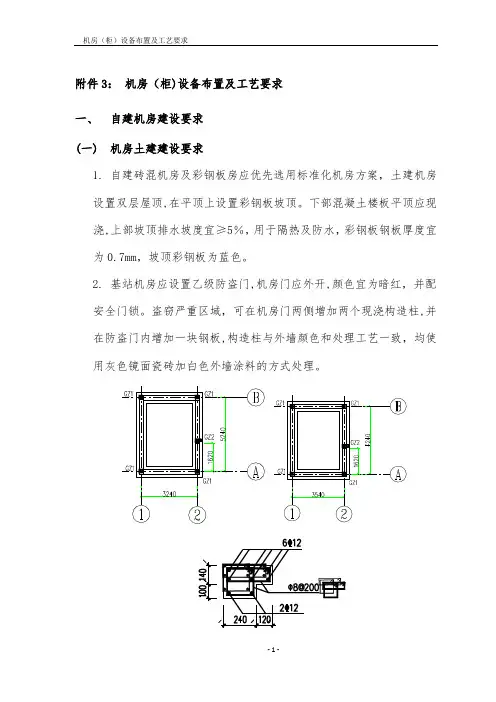

附件3：机房（柜）设备布置及工艺要求一、自建机房建设要求(一)机房土建建设要求1.自建砖混机房及彩钢板房应优先选用标准化机房方案, 土建机房设置双层屋顶，在平顶上设置彩钢板坡顶。

下部混凝土楼板平顶应现浇，上部坡顶排水坡度宜≥5%，用于隔热及防水，彩钢板钢板厚度宜为0.7mm，坡顶彩钢板为蓝色。

2.基站机房应设置乙级防盗门，机房门应外开,颜色宜为暗红，并配安全门锁。

盗窃严重区域，可在机房门两侧增加两个现浇构造柱，并在防盗门内增加一块钢板，构造柱与外墙颜色和处理工艺一致，均使用灰色镜面瓷砖加白色外墙涂料的方式处理。

图1-1 机房防撬柱示意图3.基站机房应设置单相与单相带地电源插座2～3个，普通插座应装在设备附近的墙上，下沿距地0.3m明装，空调插座底距地1.8米明装。

4.机房内建设照明度（在离地面0.8米水平面上）应为150-200LX。

可采用荧光灯或节能灯，灯管靠墙安装垂直墙面固定。

5.自建机房梁下净高宜为3米，机房应密封，防尘。

6.不建议在基站建设围墙，土建机房不得建设围墙。

在以下情况可建：有防盗要求的一体化机柜平原站或三管塔配一体化机柜的平原基站。

围墙推荐做法如下图所示：参照国标图集《室外工程》12J003选用。

院内地坪做法（由下到上）：素土夯实；100厚碎石垫层；60厚C20素混凝土，随捣随抹，原浆抹光。

7.空调应根据通信设备的安装情况分期装机，空调出风口应朝向设备的进风侧，达到“先冷设备，再冷机房”的目的，提高空调的制冷效率；室外机优先安装在机房北面或东面，避免暴晒并尽量靠近室内机安装，应根据室外机尺寸选用合适的室外机防盗笼。

(二)机房设备布置要求1.机房与铁塔相对位置见图1-1、1-2，受地理环境影响，可征地宽度窄，但长度较长的，可将手井，铁塔，馈线窗同时移到机房短边，馈线窗及下走线孔需与图1-1右侧机柜位于一条直线上。

表1-1 自建机房规格选型图1-1 机房（3.3*4m）共享模式总平布置示意图图1-2 机房（3*5m）共享模式总平布置示意图图1-3 3.3*4机房电池不地埋平面示意图图1-4 3.3*4机房电池地埋平面示意图图1-5 3*5机房电池不地埋平面示意图图1-6 3*5机房电池地埋平面示意图2.城区基站和农村有传输汇聚设备或BBU池的宜建设5m*3m标准户型，一般农村基站宜建设4m*3.3m户型。

附件3：机房（柜)设备布置及工艺要求一、自建机房建设要求(一)机房土建建设要求1.自建砖混机房及彩钢板房应优先选用标准化机房方案，土建机房设置双层屋顶,在平顶上设置彩钢板坡顶。

下部混凝土楼板平顶应现浇,上部坡顶排水坡度宜≥5％，用于隔热及防水，彩钢板钢板厚度宜为0.7mm，坡顶彩钢板为蓝色。

2.基站机房应设置乙级防盗门,机房门应外开,颜色宜为暗红，并配安全门锁。

盗窃严重区域，可在机房门两侧增加两个现浇构造柱,并在防盗门内增加一块钢板,构造柱与外墙颜色和处理工艺一致，均使用灰色镜面瓷砖加白色外墙涂料的方式处理。

图1—1 机房防撬柱示意图3.基站机房应设置单相与单相带地电源插座2～3个，普通插座应装在设备附近的墙上,下沿距地0.3m明装，空调插座底距地1。

8米明装。

4.机房内建设照明度（在离地面0.8米水平面上）应为150-200LX。

可采用荧光灯或节能灯，灯管靠墙安装垂直墙面固定.5.自建机房梁下净高宜为3米，机房应密封，防尘。

6.不建议在基站建设围墙,土建机房不得建设围墙。

在以下情况可建：有防盗要求的一体化机柜平原站或三管塔配一体化机柜的平原基站。

围墙推荐做法如下图所示：参照国标图集《室外工程》12J003选用。

院内地坪做法（由下到上）：素土夯实；100厚碎石垫层；60厚C20素混凝土，随捣随抹，原浆抹光。

7.空调应根据通信设备的安装情况分期装机，空调出风口应朝向设备的进风侧，达到“先冷设备,再冷机房”的目的，提高空调的制冷效率 ;室外机优先安装在机房北面或东面，避免暴晒并尽量靠近室内机安装，应根据室外机尺寸选用合适的室外机防盗笼。

(二)机房设备布置要求1.机房与铁塔相对位置见图1—1、1-2,受地理环境影响，可征地宽度窄,但长度较长的，可将手井，铁塔，馈线窗同时移到机房短边，馈线窗及下走线孔需与图1-1右侧机柜位于一条直线上。

表1—1 自建机房规格选型图1—1 机房（3.3*4m）共享模式总平布置示意图图1-2 机房（3＊5m）共享模式总平布置示意图图1-3 3。

第一章施工现场平面布置图一、施工总平面图二、临时用地表三、布置要求1、现场平面布置要求按工程实施的需要，本工程现场布置分为三个阶段：土方开挖和基础施工阶段、室外工程阶段。

室外工程施工时，除园林和外网单位外各分包材料、设备不再占用室外场地。

办公室移入楼内。

2、施工用地狭小，只能占用本标段范围内的临时用地，承担进场后的场地规划布置、现场临时道路、临时围墙和出入口、临建、临水、临电等临时设施的建设，施工过程中的拆移调整和最后的全部拆除恢复工作。

现场不设置供居住区。

3、做到5个100％：即工地渣土100％覆盖、工地路面100％硬化、出工地车辆100％冲洗车轮、拆除房屋的工地100％洒水压尘、裸露的空地100％绿化或覆盖4、保证满足公共部位的安全和照明，通道照明符合要求，现场（包括各楼层各工作面）排水及时效，保证设备调试和运行的电量、水量储备和提供的接驳点不超过40米，保证提供的临时消防水满足相关要求和足够的水头压力。

5、临电的方案设计从布置上至少满足现场封闭环路，楼内竖向至少满足主体每栋号内隔层布置分配箱，容量设计要满足工程整体需要即满足各独立分包对容量的要求，并在变电站内、各电梯机房处提供临时用电，每处容量不小于50KW并设分配箱。

6、临水的方案设计从布置上至少满足现场封闭环路和相应接驳点，楼内竖向至少满足每栋号内均有一趟竖向消防水并每层设临水接驳口隔层设消防专用接驳口，并配备相应消防器材，容量设计要满足工程整体需要和有关临时消防设施的专项要求。

7、应至少在每四层设置一个配电箱和一个临时水源。

8、工地办公室布置：施工总平面图（基础阶段、主体阶段、装修阶段）；施工进度计划网络图；工程施工形象进度图；质量、安全消防、文明施工管理网络图；消防器材布置图。

9、全体现场施工人员应统一佩带工作牌。

10、用钢管脚手架，脚手架走道外侧需设置踢脚板，高度不小于180mm，油漆颜色为红白或黄黑相间色（250mm相间），散水采用硬地坪，外设排水沟。

机房装修设计计算机机房应是整个大楼安全性、可靠性要求最高、最重要的场所，机房内放置的计算机设备、通迅、网络设备不仅因为高科技产品需要一个非常严格的操作环境，更重要的是它能否正常运作，对整个分行的信息管理与数据安全运行是至关重要的，因此计算机机房的基本结构，组合必须达到以下标准：防尘、抗静电、阻燃、绝燃、信号屏蔽、防漏水、隔热、保温、降噪等。

在设计、施工、材料选择上均应重点考虑这些要求。

1。

1 装修特点.中心主机房与配电室的顶棚乳白色防尘铝天花扣板，墙面为象牙白色彩钢板，不锈钢板踢脚,地面为白色抗静电地板。

大量使用平整、细腻的材料共同烘托机房简洁、精密、流畅、明快的高科技现代化氛围。

1.2 技术特点1）．防尘处理：为满足计算机对洁净度有较高要求，除主材选用不起尘的材料外，在机房的服务器室、配电室、值班室区域地板下及天棚均需做防尘处理.2)．防火处理：除主材采用非燃性材料或难燃性材料外，其它材料尽可能选用难燃性材料.机房墙面为彩钢板、玻璃隔断,所有隐蔽工程用的木质材料，均做防火处理。

防火分区间的玻璃隔断为不锈钢包框铯钾防火玻璃隔断，并且防火玻璃隔断地板下、吊顶内用轻钢龙骨防火石膏板封堵，使机房整体防火性能得到很好的保证.疏散口设有醒目的紧急出口标记，便于人员疏散。

3）．保温处理对于保温处理有不同的处理方式,在我司的工程经验中，其一,是在机房地面敷设橡塑保温板达到保温目的;其二，是对铺设在静电地板下的通风管道路由时进行规划设计,通过风管温度来调节静电地板与地板之间温度.在本项目中,我司设计方案时在保证精密空调容量足够的前提下，采用第一种方式来达到机房重要区域的保温要求，其优势可保温效果非常好.4)．屏蔽处理由于机房的特殊性，要求机房内运行的设备与数据安全非常的高，这就要求机房内的电子设备不能受到外部的电子干扰，同时,机房内运行的电子设备所产生的电子辐射不能对周围的办公环境造成污染。

这就要求我们的机房在屏蔽功能上有充分的措施，我们云南瑞普电子有限公司在机房屏蔽功能的处理主要通过以下几个方面来考虑，墙面用南京格满林彩钢板饰面。

八、施工现场总平面布置图1、施工现场现状及施工准备施工现场平面布置按照建设部15号令《建设工程施工现场管理规定》的要求和城市建设管理的有关法规，科学合理地安排施工现场，协调各专业管理和各项施工活动，控制污染,创造文明安全的施工环境和人流、物流、资金流、信息流畅通的施工秩序进行一系列管理工作。

总平面布置是否合理,直接关系到施工进度的快慢、安全文明施工的要求和体现我公司管理水平的高低,根据相关规定及现场施工管理,我方在做施工现场平面布置时充分考虑到以下因素：既要满足施工,方便施工管理，又要能确保施工质量、安全、进度和环保的要求；不能顾此失彼.根据施工区域划分,在招标文件允许的施工用地范围内布置,避免扩大用地范围,合理安排施工程序,分期进行施工场地规划，将施工对周围环境影响程度降至最小；将现有场地的作用发挥到最大化。

施工布置整洁、有序,同时做好施工废水净化排放、防尘、防噪措施,长期安排两名施工人员进行道路清理及施工区域卫生，全力创建文明施工工地.场地布置还将遵循“三防”原则,消除不安定因素，防火、防水、防盗设施齐全且布置合理。

各种材料，成品,半成品,机械设备的堆放位置应与施工平面图相符。

确保场内道路畅通，满足施工对材料堆放场地的要求，尽量减少二次搬运和场内运输。

符合施工现场安全用电规范要求.施工现场已经具备施工条件，施工范围为招标文件、图纸及工程量清单的全部内容.会同各有关单位做好现场的移交，接收工作，重点是施工测量放线点，施工场地等.安排好施工道路，施工出入口。

按施工现场总平面图布置图布置施工平面；安排好生活、办公场所，材料堆场，成品、半成品仓库等用地.积极与建设、监理单位就工程项目施工管理方面接洽。

在保证工期的前提下，尽量结合场地周围环境，以方便施工，节省投资,最大程度减少占地和对交通干扰为原则，分区布置。

根据现场施工总体安排及交通运营的需要,充分利用规划用地界，施工临时用地以满足施工生产和现场管理为主，少干扰既有道路交通。

专业知识分享

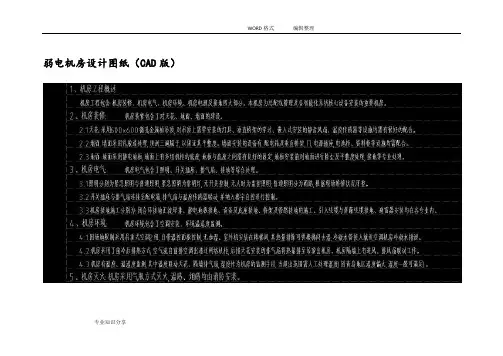

弱电机房设计图纸（CAD 版）
