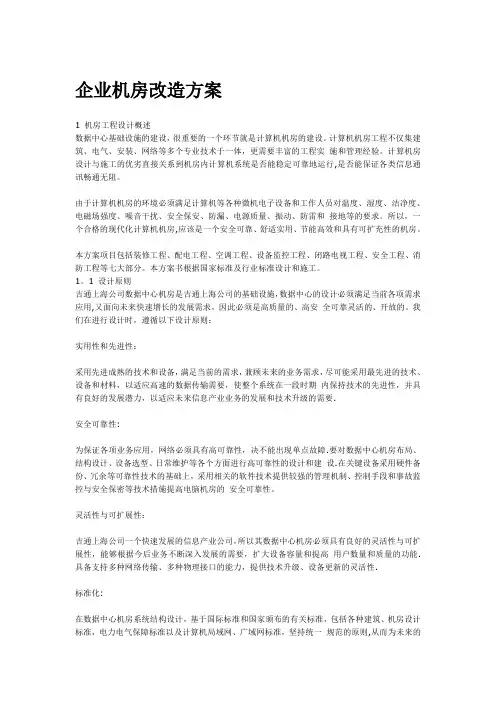

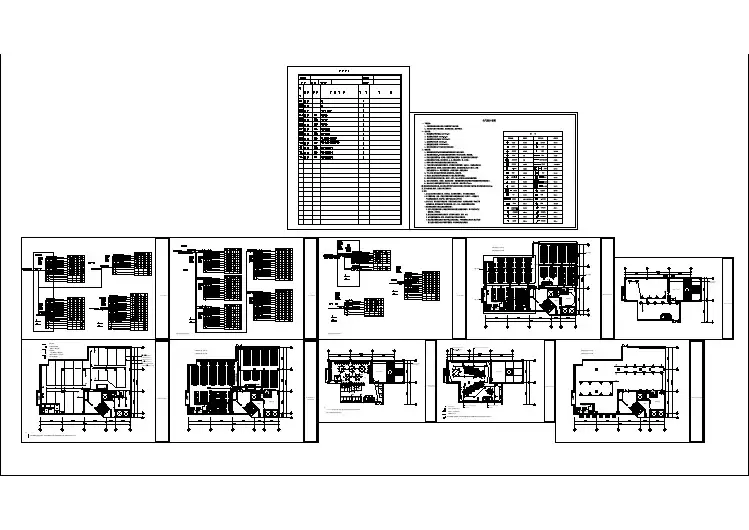

企业机房改造方案1 机房工程设计概述数据中心基础设施的建设，很重要的一个环节就是计算机机房的建设。
计算机机房工程不仅集建筑、电气、安装、网络等多个专业技术于一体，更需要丰富的工程实施和管理经验。
计算机房设计与施工的优劣直接关系到机房内计算机系统是否能稳定可靠地运行,是否能保证各类信息通讯畅通无阻。
由于计算机机房的环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。
所以，一个合格的现代化计算机机房,应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。
本方案项目包括装修工程、配电工程、空调工程、设备监控工程、闭路电视工程、安全工程、消防工程等七大部分。
本方案书根据国家标准及行业标准设计和施工。
1。
1 设计原则吉通上海公司数据中心机房是吉通上海公司的基础设施，数据中心的设计必须满足当前各项需求应用,又面向未来快速增长的发展需求，因此必须是高质量的、高安全可靠灵活的、开放的。
我们在进行设计时，遵循以下设计原则：实用性和先进性：采用先进成熟的技术和设备，满足当前的需求，兼顾未来的业务需求，尽可能采用最先进的技术、设备和材料，以适应高速的数据传输需要，使整个系统在一段时期内保持技术的先进性，并具有良好的发展潜力，以适应未来信息产业业务的发展和技术升级的需要.安全可靠性:为保证各项业务应用，网络必须具有高可靠性，决不能出现单点故障.要对数据中心机房布局、结构设计、设备选型、日常维护等各个方面进行高可靠性的设计和建设.在关键设备采用硬件备份、冗余等可靠性技术的基础上，采用相关的软件技术提供较强的管理机制、控制手段和事故监控与安全保密等技术措施提高电脑机房的安全可靠性。
灵活性与可扩展性：吉通上海公司一个快速发展的信息产业公司，所以其数据中心机房必须具有良好的灵活性与可扩展性，能够根据今后业务不断深入发展的需要，扩大设备容量和提高用户数量和质量的功能.具备支持多种网络传输、多种物理接口的能力，提供技术升级、设备更新的灵活性.标准化:在数据中心机房系统结构设计，基于国际标准和国家颁布的有关标准，包括各种建筑、机房设计标准，电力电气保障标准以及计算机局域网、广域网标准，坚持统一规范的原则,从而为未来的业务发展,设备增容奠定基础。

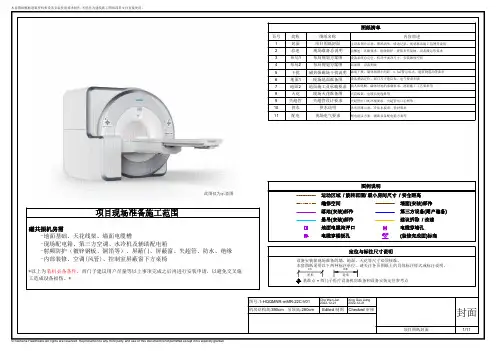

此图仅为示意图项目现场准备施工范围磁共振机房需-地面基础、天花线架、墙面电缆槽-现场配电箱、第三方空调、水冷机及辅助配电箱-射频防护（镀锌钢板、铜箔等）、屏蔽门、屏蔽窗、失超管、防水、绝缘-内部装修、空调(风管)、控制室屏蔽窗下方桌椅*以上为装机必备条件，西门子建议用户尽量等以上事项完成之后再进行安装申请，以避免交叉施工造成设备损伤。
*设备搬运磁体搬运须预留墙孔尺寸大小至少: 宽=240 cm /高=240 cm磁体搬运经天花，预留孔至少: 长=380 cm /宽=240 cm特殊情况拆卸床时，天花预留孔至少: 长=240 cm /宽=240 c m 地面承载能力、门净宽及开向必须考虑到设备和杜瓦罐的搬运需要。
最大搬运件长宽高重量磁体带PET 机架和床337 cm 230 cm 228.6 cm 约9100 kg 磁体带PET 机架、不带床206.4 cm 230 cm 228.6 cm 约 8750 kgGPA/ACC 机柜156 cm 65 cm 197 cm 1250 kg RFPA 射频柜44.5 cm 76.5 cm 102 cm 243 kg SEP 冷却机柜65 cm 65 cm 187 cm 340 kg PEC/PPS 机柜156 cm65 cm197 cm 1084 kg 杜瓦罐带输液管(举例)最大直径约 115cm204 cm500 kg注意:以上尺寸不含运输工具280cm390cm 2022-12-21Xing Guo Liang 2022-12-21Chu Wen Jun 1-HQQMNR-mMR-22C-V01Edited 制图Checked 审核图号:机房结构高:吊顶高:机房准备工作总概述适用范围本套磁共振机房规划图纸仅供西门子项目经理，最终用户和用户指定的施工单位(西门子认证的专业屏蔽公司、土建、装饰、水冷机、空调、稳压电源等第三方配套设备厂商等)三方之间进行技术交底或者机房指导时使用。

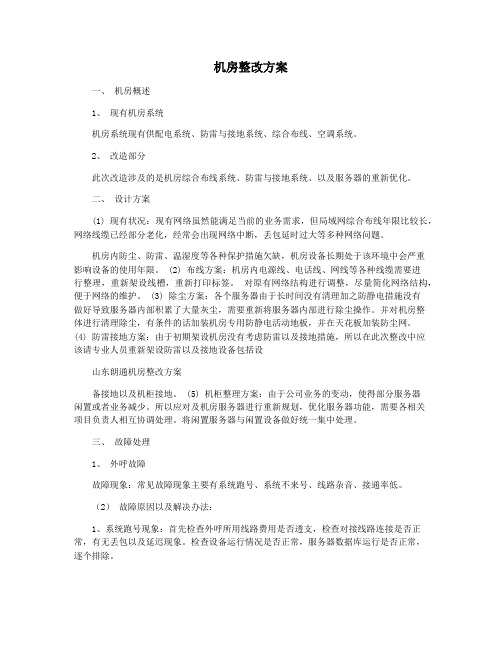

机房整改方案一、机房概述1、现有机房系统机房系统现有供配电系统、防雷与接地系统、综合布线、空调系统。
2、改造部分此次改造涉及的是机房综合布线系统、防雷与接地系统、以及服务器的重新优化。
二、设计方案(1) 现有状况：现有网络虽然能满足当前的业务需求，但局域网综合布线年限比较长，网络线缆已经部分老化，经常会出现网络中断，丢包延时过大等多种网络问题。
机房内防尘、防雷、温湿度等各种保护措施欠缺，机房设备长期处于该环境中会严重影响设备的使用年限。
(2) 布线方案：机房内电源线、电话线、网线等各种线缆需要进行整理，重新架设线槽，重新打印标签。
对原有网络结构进行调整，尽量简化网络结构，便于网络的维护。
(3) 除尘方案：各个服务器由于长时间没有清理加之防静电措施没有做好导致服务器内部积累了大量灰尘，需要重新将服务器内部进行除尘操作。
并对机房整体进行清理除尘，有条件的话加装机房专用防静电活动地板，并在天花板加装防尘网。
(4) 防雷接地方案：由于初期架设机房没有考虑防雷以及接地措施，所以在此次整改中应该请专业人员重新架设防雷以及接地设备包括设山东朗通机房整改方案备接地以及机柜接地。
(5) 机柜整理方案：由于公司业务的变动，使得部分服务器闲置或者业务减少。
所以应对及机房服务器进行重新规划，优化服务器功能，需要各相关项目负责人相互协调处理。
将闲置服务器与闲置设备做好统一集中处理。
三、故障处理1、外呼故障故障现象：常见故障现象主要有系统跑号、系统不来号、线路杂音、接通率低。
（2）故障原因以及解决办法：1、系统跑号现象：首先检查外呼所用线路费用是否透支，检查对接线路连接是否正常，有无丢包以及延迟现象。
检查设备运行情况是否正常，服务器数据库运行是否正常，逐个排除。
2、系统不来号：首先检查数据库添加业务是否正确，导号是否正确，其次检查线路以及设备运行情况。
3、线路杂音：本次故障原因比较复杂，主要从硬件、软件两大方面入手。

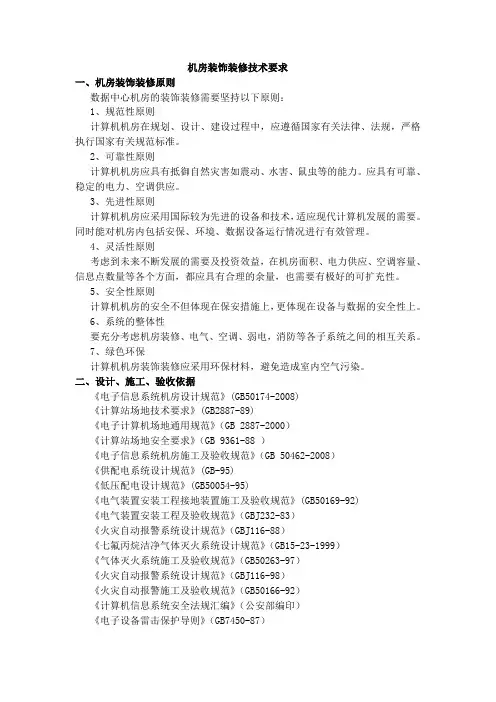

机房装饰装修技术要求一、机房装饰装修原则数据中心机房的装饰装修需要坚持以下原则：1、规范性原则计算机机房在规划、设计、建设过程中，应遵循国家有关法律、法规，严格执行国家有关规范标准。
2、可靠性原则计算机机房应具有抵御自然灾害如震动、水害、鼠虫等的能力。
应具有可靠、稳定的电力、空调供应。
3、先进性原则计算机机房应采用国际较为先进的设备和技术，适应现代计算机发展的需要。
同时能对机房内包括安保、环境、数据设备运行情况进行有效管理。
4、灵活性原则考虑到未来不断发展的需要及投资效益，在机房面积、电力供应、空调容量、信息点数量等各个方面，都应具有合理的余量，也需要有极好的可扩充性。
5、安全性原则计算机机房的安全不但体现在保安措施上，更体现在设备与数据的安全性上。
6、系统的整体性要充分考虑机房装修、电气、空调、弱电，消防等各子系统之间的相互关系。
7、绿色环保计算机机房装饰装修应采用环保材料，避免造成室内空气污染。
二、设计、施工、验收依据《电子信息系统机房设计规范》(GB50174-2008)《计算站场地技术要求》(GB2887-89)《电子计算机场地通用规范》（GB 2887-2000）《计算站场地安全要求》（GB 9361-88 ）《电子信息系统机房施工及验收规范》（GB 50462-2008）《供配电系统设计规范》(GB-95)《低压配电设计规范》(GB50054-95)《电气装置安装工程接地装置施工及验收规范》(GB50169-92)《电气装置安装工程及验收规范》（GBJ232-83）《火灾自动报警系统设计规范》（GBJ116-88）《七氟丙烷洁净气体灭火系统设计规范》（GB15-23-1999）《气体灭火系统施工及验收规范》（GB50263-97）《火灾自动报警系统设计规范》（GBJ116-98）《火灾自动报警施工及验收规范》（GB50166-92）《计算机信息系统安全法规汇编》（公安部编印）《电子设备雷击保护导则》（GB7450-87）《建筑物防雷设计规范》（GB50057-94）《安全防范工程技术规范》（GB50348-2004）《安全防范工程程序与要求》（GA/T75）《安全防范系统验收规则》（GB308-2001）注：以上标准仅供参考，如有更新的标准以新标准执行。
常规机房设计方案完整版（机房装修、电气、新风系统、综合布线、动环监控、消防设计）目录第1章机房装修系统设计方案................................... 错误！未定义书签。
第1节机房方案设计原则 (1)第2节 XX信息系统机房建设工程的要求 (3)1. 工程概况 (3)2. 工程范围 (3)3. 设计应遵循的规范（A级） (3)4. 机房建设方案具体要求（A级） (3)5. 工程设计技术指标 (4)第3节机房装修设计 (5)1. 中心机房装修原则 (5)2. 机房装修建议方案 (6)第2章机房装修材料介绍 (9)第1节天花吊顶 (10)1. 金属天花系统的性能规格 (10)2. 方板天花系统的性能规格 (11)第2节机房防静电活动地板 (12)1. 活动地板的应用和优点 (12)2. 地板特点 (12)第3节金属复合彩钢板 (13)1. 彩钢板特点 (13)2. 彩钢板产品性能及检验 (13)3. 彩钢板介绍 (14)第4节机房封窗彩钢板 (15)1. 彩钢板特点 (15)2. 产品特点 (15)3. 彩钢板规格参数 (15)第3章机房电气系统方案设计 (17)第1节机房供配电系统 (18)1. 设计依据 (18)2. 设计构想 (19)3. 供配电系统 (19)4. 低压配电柜 (19)5. 照明系统设计 (20)6. 插座 (20)7. 配线系统 (21)第2节机房防雷系统 (22)1. 防雷的措施 (22)2. 机房电源系统的防雷及方案 (22)3. 机房信号系统的防雷及方案 (22)4. 产品特点 (24)第3节机房接地系统 (27)1. 概述 (27)2. 接地系统构成及其要求 (27)3. 接地要求 (27)4. 本工程采用综合接地 (28)第4节 UPS不间断电源系统 (30)1. 系统配备要求 (30)2. 技术参数 (30)第4章机房精密空调和新排风系统 (32)第1节机房精密空调系统 (33)1. 机房环境标准 (33)2. 本设计采用的规范 (33)3. 设备选型 (34)第2节商用空调 (37)1. 3P商用柜式空调技术要求 (37)2. 2P商用柜式空调技术要求 (37)第3节机房新、排风系统 (39)1. 新风需求量估算 (39)3. 排风系统 (39)第5章综合布线系统 (41)第1节综合布线系统设计 (42)1. 布线系统的总体规划 (42)2. 安装与施工标准 (42)第2节综合布线具体方案 (44)1. XX信息系统机房布线需求分析 (44)2. 布线系统设计 (44)第6章机房动力环境监控系统 (52)第1节机房环境监控系统概述 (53)1. 工程概况 (53)2. 设计依据 (53)3. 设计原则 (54)第2节设备监控分析 (55)1. UPS与电池性能监测 (55)2. 精密空调监控系统 (57)3. 配电开关状态监测 (57)4. 供电系统参数监测 (58)5. 漏水监测系统 (58)6. 门禁监控系统 (59)7. 温湿度监控 (60)8. 新风机故障监测 (61)9. 防雷故障监测 (61)10. 闭路电视监控系统 (62)11. 消防监测系统 (62)12. 系统平台软件 (63)第7章 KVM系统 (65)1. 特性与优点 (65)2. 技术规格 (66)第8章 FM200消防工程 (67)第1节无管网灭火系统设计方案说明 (68)1. 设计依据 (68)2. 设计参数 (68)3. 防护区的划分及所需灭火剂用量 (68)4. 无管网灭火装置系统介绍 (68)5. 灭火系统动作程序方框图 (76)第2节火灾自动报警系统设计方案说明 (77)1. 设计依据 (77)2. 设计说明 (77)第1节机房方案设计原则计算机信息网络技术通信网络技术是信息时代的标志，已经广泛应用于各个领域。

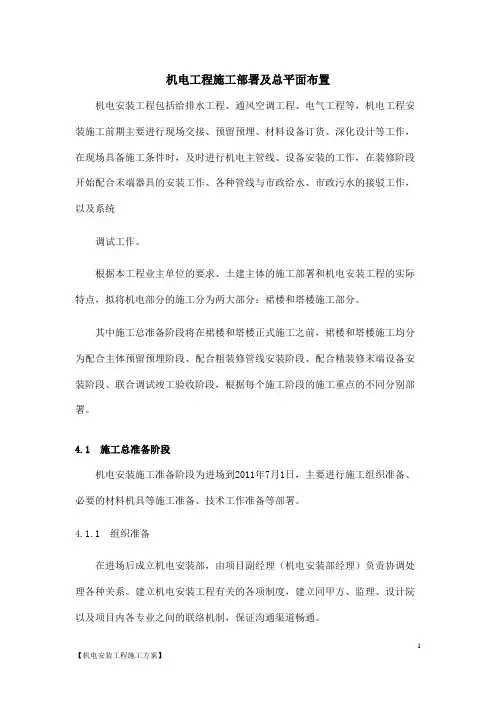

机电工程施工部署及总平面布置机电安装工程包括给排水工程、通风空调工程、电气工程等，机电工程安装施工前期主要进行现场交接、预留预埋、材料设备订货、深化设计等工作，在现场具备施工条件时，及时进行机电主管线、设备安装的工作，在装修阶段开始配合末端器具的安装工作、各种管线与市政给水、市政污水的接驳工作，以及系统调试工作。
根据本工程业主单位的要求、土建主体的施工部署和机电安装工程的实际特点，拟将机电部分的施工分为两大部分：裙楼和塔楼施工部分。
其中施工总准备阶段将在裙楼和塔楼正式施工之前，裙楼和塔楼施工均分为配合主体预留预埋阶段、配合粗装修管线安装阶段、配合精装修末端设备安装阶段、联合调试竣工验收阶段，根据每个施工阶段的施工重点的不同分别部署。
4.1 施工总准备阶段机电安装施工准备阶段为进场到2011年7月1日，主要进行施工组织准备、必要的材料机具等施工准备、技术工作准备等部署。
4.1.1 组织准备在进场后成立机电安装部，由项目副经理（机电安装部经理）负责协调处理各种关系。
建立机电安装工程有关的各项制度，建立同甲方、监理、设计院以及项目内各专业之间的联络机制，保证沟通渠道畅通。
本机电安装部建立的组织架构及人员配备情况见下表所示。
部门姓名管理岗位学历备注项目班子(项目决策层)项目经理本科工程师项目商务负责电气负责人本科工程师项目技术负责水暖负责人本科工程师质量安全部质检员本科工程师安全员本科工程技术部技术员本科施工员本科施工员本科商务部预算员本科预算员本科预算员本科物资部材料员专科4.1.2 施工准备根据总体工期计划及专业工序搭接要求编制机电专业施工计划，盘点机电各专业的工程量，确定各种专业工序所需劳动力，并排出每个月的施工计划和劳动力计划。
根据施工图纸，提出水、电、风各专业的材料需用总计划，并提出各种设备、材料的各种具体参数，材料部门根据这些要求开始材料比选、送样、招标的工作，并根据进度计划要求确定材料进场时间，签订材料采购合同。

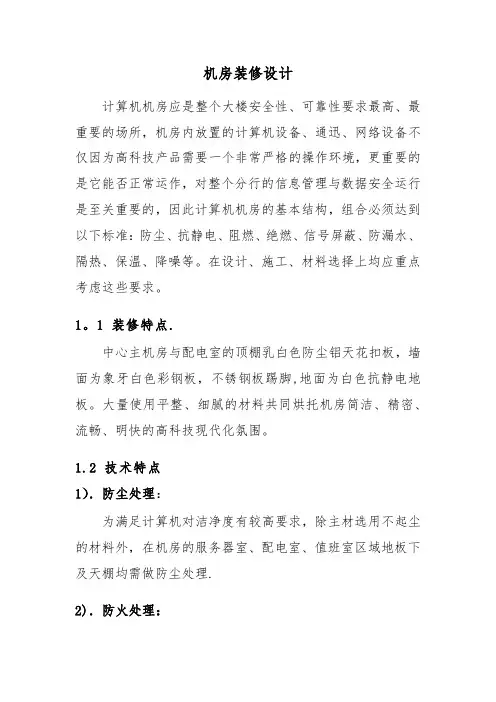

机房装修设计计算机机房应是整个大楼安全性、可靠性要求最高、最重要的场所，机房内放置的计算机设备、通迅、网络设备不仅因为高科技产品需要一个非常严格的操作环境，更重要的是它能否正常运作，对整个分行的信息管理与数据安全运行是至关重要的，因此计算机机房的基本结构，组合必须达到以下标准：防尘、抗静电、阻燃、绝燃、信号屏蔽、防漏水、隔热、保温、降噪等。
