金属幕墙施工方案

金属幕墙工程专项施工方案1. 引言本文档旨在提供金属幕墙工程施工方案的详细信息和指导。

金属幕墙是建筑外墙上的一种常见而重要的装饰材料，具有隔热、防水和美观等功能。

该施工方案将涵盖金属幕墙工程的准备工作、安装程序和质量控制等重要内容。

2. 准备工作在施工金属幕墙之前，应进行以下准备工作：- 确定金属幕墙的设计方案和施工图纸，确保与建筑整体设计相符。

- 采购所需的金属幕墙材料，包括铝板、钢架等，同时进行材料的检验和质量验证。

- 搭建施工脚手架和安全防护设施，确保施工过程中工人的安全。

3. 安装程序金属幕墙的安装程序如下：1. 钢架安装：- 根据施工图纸中的要求，安装钢架，并确保其垂直、水平和稳固。

- 进行钢架的焊接和螺栓连接，确保整个框架结构的牢固和稳定。

2. 铝板安装：- 将预先裁剪好的铝板安装到钢架上，使用合适的固定件进行固定。

- 确保铝板的安装平整，无明显的凹凸和损坏。

3. 防水处理：- 在幕墙系统内部进行防水处理，确保建筑物内部不受外部水分渗透的影响。

- 检查安装的密封胶条和防水层，确保其质量和有效性。

4. 各类配件安装：- 根据设计要求，安装幕墙系统的各类配件，如玻璃、门窗、通风设备等。

- 确保各类配件安装牢固、功能正常，并提供必要的调试和测试。

4. 质量控制为确保金属幕墙工程的质量，需要进行以下质量控制措施：- 进行材料的检测和验收，确保所采购的金属幕墙材料符合要求。

- 定期检查施工过程中钢架和铝板的安装质量，必要时进行整改和调整。

- 参与相关部门的验收，确保金属幕墙工程符合设计要求和相关法律标准。

5. 总结本文档提供了金属幕墙工程施工方案的详细内容，包括准备工作、安装程序和质量控制等。

通过遵循此方案，可以确保金属幕墙工程的安全、稳定和美观。

在施工过程中，需要严格控制质量，并参与相关部门的验收，以确保工程质量符合设计要求和相关标准。

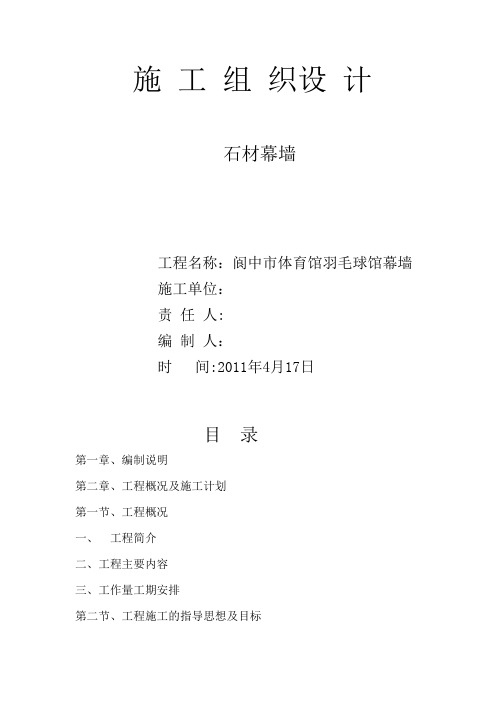

施工组织设计石材幕墙工程名称：阆中市体育馆羽毛球馆幕墙施工单位：责任人:编制人：时间:2011年4月17日目录第一章、编制说明第二章、工程概况及施工计划第一节、工程概况一、工程简介二、工程主要内容三、工作量工期安排第二节、工程施工的指导思想及目标一、本工程施工的指导思想二、工程施工控制的奋斗目标第三节、施工现场安排措施计划第三章、施工组织部署第一节、施工管理组织机构及管理人员配置一、劳动力配置二、管理人员配置情况第二节、劳动力使用计划一、劳动力配置说明：第四章、施工组织设计一、技术准备二、安装施工准备三、放线测量四、后置预埋件安装五、金属骨架安装六、幕墙防雷系统的安装七、挂件安装八、石材饰面干挂安装九、嵌缝、打胶十、清洗和保护十一、成品保护:十二、施工注意事项第四节、幕墙安装技术规范第五章、施工质量保证措施和目标第一节、施工质量目标及工期保证第二节、施工质量保证体系一、施工质量保证体系二、施工质量保证措施第三节、质量保证措施的方针、目标第四节、建立质量管理体系第五节、材料采购及验收质量保证措施第六节、施工工艺质量保证措施第七节、工程完工后的质量保证措施第八节、工程养护和冬雨季的施工措施第九节、分部分项工程质量控制措施第十节、工程质量常用的检查方法第十一节、性能试验验收程序及维修计划一、幕墙主要性能试验计划二、验收程序及维修计划第十二节、工程自检记录第六章、施工机械配置第一章、施工机械设备使用计划第二节、机械设备使用、维护、保养制度一、日常维修保养管理二、做好设备的维修保养工作三、事故处理四、机械设备落实情况第七章、安全文明施工的技术、组织措施第一节、施工安全保障体系和安全预防措施第二节、确保工期的切全技术措施及控制程序一、工期保证措施第三节安全生产及文明施工保证措施一、现场保卫保证措施二、现场消防保证措施三、现场安全生产保证措施四、现场文明施工保证措施第四节、安全生产管理目标和文明施工管理目标第五节、创文明施工措施一、环境卫生管理措施二、现场场容管理三、施工现场环境保护第一章、编制说明本施工组织设计按照石材幕墙施工规范并结合工程具体情况予以编制，编制过程中主要依据阆中市体育馆羽毛球馆幕墙施工图和以下规范.1、《建筑装饰工程施工及验收规范》 (JGJ-91)2、《建筑幕墙装修设计防火规范》 (GB50222—96)3、《建筑安装工程质量检验评定标准》 (GBJ300)4、《建筑安装工程质量检验评定统一标准》（GBJ300-88)5、《钢结构工程施工质量验收规范》（GB50205—2001）6、《金属与石材幕墙工程技术规范》 (JGJ133-2001)7、《建筑幕墙》8.〈建筑装饰工程施工及验收标准〉9.《施工现场临时用电安全技术规范》第二章、工程概况及施工计划第一节工程概况一、工程简介阆中市体育馆羽毛球馆幕墙工程，施工高度有17米，长90米，总面积约2600㎡，使用的石材主要是芝麻灰花岗石.幕墙立秆采用10#槽钢,横梁为50×5×5角钢，外挂1200×600×25的石材，根据设计图纸及具体要求，结合石材干挂的情况，制定以下施工组织设计,以确保工程保质、保量、按期完成，争创优质工程。

室外金属板幕墙制作与安装施工方案一、工程概况新航站楼是一座超大、超长结构的大型公共建筑。

主体平面呈“工”字形，南北长747m，东西长343m。

外墙设计采用隔声性能好、质量轻，能保持永久新颖的新型材料——10mm厚蜂窝铝板。

整个金属外墙板按板的形式可以分为弧形板和平板两种：按外墙系统构成来分则包括顶盖板、外墙弧形板(平板)、铝合金窗、不锈钢落水管等四个部分。

金属板外墙饰面施工有以下一些特点：1.工程量大、工程面超长金属外墙总面积32000m2，其主要实物量有弧形镀锌角钢(75mm×75mm×5mm)65t，C型钢50t，预埋件4万只，铝夹角30万只，密封胶条6000m，铝蜂窝板40000m2，外墙总长度2400多延米。

2.建筑外形设计新颖，材料高档，施工要求严格本工程金属外墙立面形式各异，按板的形式分为弧形板和平直板。

铝蜂窝板是进口的高档材料，而且规定的损耗率低，东立面548延米，弧板半径，要求在同一弧面且曲率一致，施工难度较大，质量要求高，不仅要符合我国高级装饰标准，而且要符合有关国家规范要求。

冬期安装幕墙如用普通的打胶来进行密缝处理，质量很难保证，必须采用特殊的工艺来赢得时间，保证质量。

二、施工部署铝型材蜂窝板等原材料进厂质量验收→加工设备及人员调配→铝型材按图下料开口、磨口→蜂窝板按图裁割、洗槽→铝框和蜂窝板组装→结构硅胶恒温养护→验收、装箱装车运输至现场。

金属外墙板控制轴线、标高测量→外墙板基础龙骨分格定位→基础龙骨、预埋件安装→基础龙骨安装→基础龙骨检查验收→金属外墙顶盖板安装、保温棉铺设→山墙部位铝蜂窝板安装→二层铝合金窗吊装固定→弧形铝蜂窝板安装→外墙不锈钢落水管安装→4.1～5.2m平面铝蜂窝板安装→外墙板保温岩棉铺设—转角、收边部位施工→外墙板面清理、收尾。

三、施工准备本工程按统一测定的轴线控制线和建筑标高控制线，用水准仪确定铝板标高位置，并拉水平通线统一控制。

夹芯金属板幕墙施工方案随着现代建筑和建筑工程的不断发展，幕墙已经成为建筑中不可或缺的一个部分。

幕墙的设计和施工过程中，需要注意多种因素，包括安全、防火、隔热、保温、抗风压等方面。

夹芯金属板幕墙是一种新型的幕墙材料，其具备较好的防火、保温、抗风压等特点，逐渐成为建筑幕墙中的重要材料之一。

本文将从夹芯金属板幕墙的特点、施工前的准备、施工流程、检验和验收等方面进行详细介绍。

一、夹芯金属板幕墙特点夹芯金属板幕墙作为一种新型的幕墙材料，具有以下特点：1.防火性能好：夹芯金属板有很好的防火性能，可有效避免火灾。

2.保温性能好：夹芯金属板材的保温性能比其他材料更好，能够有效节约能耗。

3.抗风压性能好：夹芯金属板材较其它材料更具有抗风压能力，能够保证建筑物的安全性。

4.安装简单：夹芯金属板幕墙的安装相对比较简单，可以减少人工成本和施工周期，提高效率。

二、施工前的准备施工前需要进行材料的准备和清理现场等。

具体来说，需要注意以下几点：1.夹芯金属板的选取：要选择合适的夹芯金属板，其厚度应适当，以达到保温效果。

2.根据设计图纸准确确定需求：在施工前，需要根据设计图纸准确确定需求，包括夹芯板的厚度、板材的长度和数量、墙体的高度等。

3.清洁墙体表面：在施工之前，需要先清洁墙体表面，切割口部位平整、不可有倒棱、毛刺。

三、施工流程1.墙体预制：在施工之前，需要先进行墙体的预制工作，以确保整个幕墙施工的质量。

在预制墙体时，需要注意对材料的选择和尺寸的测量。

2.安装骨架：在墙体预制完成后，需要进行骨架的安装。

安装骨架时，需要注意骨架的平直和垂直度。

3.夹芯板压条固定：在安装骨架后，需要先进行夹芯板的压条固定，保证幕墙板的紧密度。

4.风管、电缆孔开：在压条固定完成后，需要开设风管、电缆穿孔等。

5.框架安装：在开设风管、电缆穿孔之后，需要进行框架的安装。

在进行框架安装时，需要注意框架的稳定性和骨架间距。

6.夹芯板安装：在完成框架的安装后，需要进行夹芯板的安装。

金属格栅幕墙施工方案一、施工安装流程铝合金格栅施工流程二、放线、测量按土建提供的中心线、水平线、进出位线、50 线，经我安装人员复测后，放钢线。

为保证不受其它因素影响，上、下钢线每 2 层一个固定支点，水平钢线每 10 米一个固定支点。

由水平仪检测，进出位线与中心线放线相同，每层楼由水平仪检测，相邻支座水平误差应符合设计标准，以满足方通格栅正常的三维调整功能。

（1）放线操作要领放线：放线从关键点开始，先放吊线（垂线），放线时要注意风力大于 4级时不宜放线，同时高层、超高层建筑一般采用仪器放线而不能采用铁线吊线的方法，然后放水平线，用水准仪（有时也可用水平管）进行水平线的放线，一般的铁线放线采用花篮螺丝收紧。

（2）测量操作要领测量：根据放线后的现场情况，对实际施工的土建结构进行测量。

测量时注意：1）、多把米尺同时测量时要考虑米尺的误差，即测量前要校尺；2）、测量点要统一；3）、测量结构要随时记录，记录清单要清楚明了。

三、后置埋件安装及补充埋件是方通格栅与主体结构连结的结构件之一，埋件制作，安装的质量好坏直接影响着方通格栅与主体结构的连结功能。

其安装的精确程度也直接影响方通格栅施工的精度及外观质量的好坏。

所以作为方通格栅安装施工的第一项作业，埋件无论对其制作和安装都是直接影响着整个方通格栅的施工、安装及整体效果的重要因素。

在施工现场找准埋区域，在施工时应先按我设计分格尺寸、埋件放线、安装尺寸、埋件规格尺寸以及埋件安装牢固要求，应对原墙面装饰层、抹灰层剔除找准主体结构的构造柱或结构承重梁砼体，确保埋件是方通格栅与主体结构正确安装与连结。

安装完成后检查埋件的埋设牢固性和位置准确性。

要求标高偏差不大于10mm，与方通格栅垂直方向前后距离偏差不大于 10mm，平行方向的左右偏差不大于 10mm。

并责成有关技术人员对全部埋件进行检查、校正，对不合格或尺寸误差较大以及漏安装的埋件进行调整和补充。

后置埋件应在安装主体结构的构造柱或结构承重梁砼体上,后置埋件应采用化学锚栓固定.后置埋件应在立柱或竖框安装之前，做拉拔实验，强度合格后方可安装立柱或者立柱或竖框。

金属板幕墙安装施工方案本工程的复合铝板幕墙分散在明明框小单元玻璃幕墙间和大面积用在屋顶上，起到分割、装饰小单元幕墙的作用，其复合铝板的制作工艺难度不大，但其安装的平整、美观是本工程的又一亮点。

因此，严格控制铝板的安装准确度、对缝间隙是施工的重点。

所以，严格控制铝板制作的外形形状、直边的长度、安装角度的准确度是本工程的关键所在。

1．铝板幕墙的施工流程图2．铝板幕墙用材料组织根据立面各部位的装饰要求进行编号、编制采购、铣槽、折边、加工、制作计划书。

3．安装施工准备3．1 详细核查施工图纸和现场实测尺寸，以确保设计加工的完善，同时认真与结构图纸及其它专业图纸进行核对，以及时发现其不相符部位，尽早采取有效措施修正。

3．2 安装施工前要搭设脚手架或安装吊蓝，并将金属板及配件用塔吊、外用电梯等垂直运输设备运至各施工面层上。

4．埋件安放4．1 严格按预埋施工图安放埋件，其允许位置尺寸偏差为±20mm。

4．2 预埋件及施工应有幕墙分包提供，委托土建分包施工单位负责安放，幕墙分包根据土建分包施工单位提供的轴线和中线检查预埋件安放位置尺寸。

5．测量放线5．1 由土建单位提供基准线（50线）及轴线控制点。

5．2 将所有预埋件打出，并复测其位置尺寸。

5．3 根据基准线在底层确定墙的水平宽度和出入尺寸。

5．4 经纬仪向上引数条垂线，以确定幕墙转角和立面尺寸。

5．5 根据轴线的中线确定一立面的中线。

5．6 测量放线时应控制分配误差，不使误差积累。

5．7 测量放线应在风力不大于四级情况下进行。

放线后应定时校核，以保证幕墙垂直度及立柱位置的正确性。

6．横、竖框的加工和安装6．1 铝合金或钢框的加工6.1.1 铝合金或钢框的加工（1）检查所有加工的物件。

（2）将检查合格后的铝材包好保护胶纸。

（3）根据施工图按加工程序加工，加工后须除去尖角和毛刺。

（4）按施工图要求，将所须配件安装于铝合金或钢框上。

（5）检查加工符合图纸要求后，将铝合金或钢框编号分类包装放置。

金属板幕墙施工方案一、项目概述本项目是一座使用金属板幕墙的建筑，位于城市中心的商业地段。

金属板幕墙是一种现代化、美观大方的建筑外墙装饰材料，具有防水、防火、保温、隔热等功能。

本施工方案旨在确保金属板幕墙施工的质量和安全。

二、施工策划1.施工时间：施工时间预计为30天，包括筹备、预备、施工和收尾四个阶段。

2.人员组织：项目组设置项目经理、技术员、施工队长和普通施工人员。

3.物料准备：准备金属板材、龙骨、固定件、防水材料等所需材料，并进行验收和储存。

三、施工步骤1.预备工作（1）安排施工区域，确保施工人员的安全。

（2）搭建施工脚手架，并确保其稳定、牢固。

（3）对施工现场进行清理，确保施工空间整洁。

2.物料安装（1）安装龙骨：根据设计图纸确定金属板幕墙的骨架结构，用固定件将龙骨固定在建筑物外墙上，确保平整、垂直。

（2）安装金属板：根据设计要求，将金属板按规定尺寸裁剪并用固定件固定在龙骨上。

确保金属板的平整、间距一致。

（3）安装防水层：在金属板幕墙与建筑物结合处进行防水处理，确保墙体防水。

3.质量控制（1）定期进行施工现场检查，确保施工质量达到设计要求。

（2）在安装过程中，务必检查金属板与龙骨的固定情况，确保牢固可靠。

（3）进行金属板幕墙的防水测试，确保防水层的质量。

4.收尾工作（1）清理施工现场，清除垃圾、工具等杂物。

（2）对金属板幕墙进行外观检查和清洁，确保整体外观美观。

（3）编制施工报告，记录施工过程及完成情况。

四、质量与安全管理1.施工人员必须经过岗前培训，并严格按照操作规程进行施工。

2.核查施工现场的安全措施是否到位，如脚手架是否牢固、施工区域是否设置警示标志等。

3.施工过程中，严格按照设计要求进行施工，确保金属板幕墙的质量和稳定性。

4.建立质量检测制度，对施工现场进行定期检查、测试和评估，确保施工质量。

5.核查防水层的施工质量，如防水涂料的厚度、涂层是否平整等。

6.建立施工安全管理制度，确保施工过程中的人身安全。

××办公大楼金属幕墙施工方案(一)施工准备1.材料质量要求(1)铝合金材料及钢材。

1)幕墙采用的不锈钢宜采用奥氏体不锈钢钢材，其技术要求应符合现行国家标准的规定。

2)幕墙采用的铝合金钢材的表面处理层厚度及材质应符合现行国家标准《建筑幕墙》(GB/T21086—2007)的有关规定。

3)铝合金幕墙用板材有铝合金单板、铝塑复合板、铝合金蜂窝板，应根据设计要求选用。

铝合金板材应达到国家相关标准及设计的要求，并有出厂合格证。

4)铝合金板材表面进行氟碳树脂处理应符合下列规定：①氟碳树脂含量不应低于75%，其涂层厚度有大于25 μm和大于40 μm，应根据设计选用。

②氟碳树脂涂层应无起泡、裂纹、剥落等现象。

5)单层铝板应符合现行国家标准的规定，幕墙用单层铝板厚度不应小于2．5 mm。

6)铝塑复合板应符合下列规定：①铝塑复合板的上、下两层铝合金板的厚度均应为0．5 mm，其性能应符合现行国家标准《建筑幕墙用铝塑复合板》(GB/T17748—2016)规定的外墙板的技术要求；铝合金板与夹心层的剥离强度标准值应大于7N/ mm。

②幕墙选用普通型聚乙烯铝塑复合板时，必须符合现行国家标准《建筑设计防火规范》(GB50016—2014)的规定。

7)蜂窝铝板应符合下列规定：①蜂窝铝板的厚度，根据设计要求分别选用厚度为10 mm、12 mm、15 mm、20 mm和25 mm的蜂窝铝板。

②厚度为10 mm的蜂窝铝板应由1 mm厚的正面铝合金板、0．5～0．8 mm 厚的背面铝合金板及铝蜂窝黏结而成；厚度在10 mm以上的蜂窝铝板，其正背面铝合金板厚度均应为1 mm。

③钢构件采用冷弯薄壁型钢时，除应符合现行国家标准《冷弯薄壁型钢结构技术规范》(GB50018—2002)的有关规定外，其壁厚不得小于3．5 mm，表面处理应符合现行国家标准《钢结构工程施工质量验收规范》(GB50205—2001)的有关规定。

施工方案一、工程概况1、工程名称：XXX金属幕墙装饰工程工程地点：XX结构类型：框架结构建筑幕墙高度：裙楼十米高处建设单位：XX有限公司分包单位：XX公司质量标准：达到国家现行施工质量验收规范标准金属幕墙为屋顶装饰造型，建设面积2700平方米，板材采用佛山吉祥牌铝塑板，龙骨架采用50X50X3.5镀锌方管，材质Q235B，龙骨架采用三峡牌灰防油漆，防腐处理。

2、工程特点及难点在十米高处施工，安全是本工程的一大重点；铝板安装面积大，规格较多是本工程的一大难点。

二、编制依据：1、建筑设计规范中华人民共和国颁布的现行建筑幕墙及建筑装饰工程施工的各类规程、规范及验评标准依照，以及建设部颁布的《工程建设标准强制性条文》的相关规定：《建筑结构荷载规范》（2006版）GB50009-2001《建筑抗震设计规范》（2008版）GB50011-2001《工程测量规范》GBJ50026-2007《屋面工程质量验收规范》GB50207-2002《建筑装饰装修工程施工质量验收规范》GB50210-2001《建筑防腐蚀工程施工及验收规范》GB50212-2002《建筑幕墙》GB/T21086-2007《建筑机械使用安全技术规范》JGJ33-2001《施工现场临时用电安全技术规范》JGJ46-2005《建筑施工安全检查标准》JGJ59－99《建筑施工高处作业安全技术规范》JGJ80-91《玻璃幕墙工程技术规范》JGJ102-2003《建筑玻璃应用技术规程》JGJ113-2003《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001《金属与石材幕墙工程技术规范》JGJ133-20012、本工程金属幕墙施工图纸由山东天幕集团总公司专业设计员设计，四川指南针建筑工程咨询有限公司审批，并附有审图备案表。

三、施工部署1、施工目标分解（1）、质量目标工程质量满足国家验收规范合格标准，确保本工程总体质量目标达到省级优质工程，争取工程达到国家优质工程。

夹芯金属板幕墙施工方案一、背景介绍随着工业的发展和城市化进程的加速，建筑的设计理念也不断更新和升级，新材料和新技术的不断涌现，为建筑施工带来了更多的选择。

夹芯金属板幕墙作为一种新型的构造材料，逐渐成为建筑幕墙的主流。

本文旨在介绍夹芯金属板幕墙施工方案。

二、材料和工具准备在进行夹芯金属板幕墙施工前，需要准备相应的建筑材料和施工工具： ### 材料 1. 革新锁。

2. 螺钉。

3. 夹芯板。

### 工具 1. 手电钻。

2. 手动拉铆枪。

3. 其他小物件。

三、夹芯金属板幕墙施工流程步骤一：准备工作1.确定施工方案，设计施工图纸。

2.首先需要对幕墙安装地点进行检查，检查有否突出物、粗糙面，及障碍物，如有必要进行清理。

3.按照设计确定墙体开孔位置，准确测量尺寸并标志出来，确保安装位置无误。

步骤二：幕墙骨架安装1.根据幕墙图纸要求，进行幕墙骨架安装。

2.幕墙骨架安装完成后，对其进行测量和调整，确保其位置的准确性。

步骤三：夹芯金属板安装1.在安装之前要检查板材是否有锈蚀、变形、损坏等情况，将有问题的材料剔除。

2.根据施工图纸要求进行夹芯金属板的安装，需要注意板材的方向。

3.在安装板材时，要注意对板材进行固定，防止其变形影响幕墙的整体效果。

步骤四：密封处理1.在完成板材安装后，在板材之间需要进行密封处理，以保证室内外的密闭性。

2.对板缝进行贴密封胶条，并确保其贴合严密。

3.确认密封处理已完成后，进行水密测试，确保幕墙的水密性。

步骤五：尾部工艺处理1.幕墙施工的最后一步是尾部处理，即对边角处进行处理，并对幕墙进行清理，确保其外观整洁。

2.尾部处理完成后，进行整体验收，确认幕墙的稳定性和安全性。

四、注意事项1.要严格按照施工图纸要求进行安装，确保安装位置准确无误。

2.在进行幕墙骨架安装时，要保证幕墙骨架稳定，并确保连接处牢固可靠。

3.在安装夹芯金属板时，要注意对其进行固定，以免其变形影响幕墙效果。

4.在进行密封处理时，需要确保密封胶条贴合严密，以保证幕墙的水密性。
