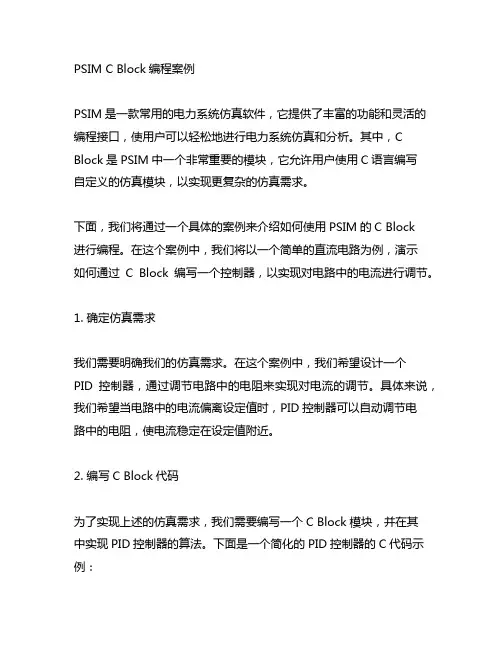

PSIM C Block编程案例PSIM是一款常用的电力系统仿真软件，它提供了丰富的功能和灵活的编程接口，使用户可以轻松地进行电力系统仿真和分析。
其中，C Block是PSIM中一个非常重要的模块，它允许用户使用C语言编写自定义的仿真模块，以实现更复杂的仿真需求。
下面，我们将通过一个具体的案例来介绍如何使用PSIM的C Block进行编程。
在这个案例中，我们将以一个简单的直流电路为例，演示如何通过C Block编写一个控制器，以实现对电路中的电流进行调节。
1. 确定仿真需求我们需要明确我们的仿真需求。
在这个案例中，我们希望设计一个PID控制器，通过调节电路中的电阻来实现对电流的调节。
具体来说，我们希望当电路中的电流偏离设定值时，PID控制器可以自动调节电路中的电阻，使电流稳定在设定值附近。
2. 编写C Block代码为了实现上述的仿真需求，我们需要编写一个C Block模块，并在其中实现PID控制器的算法。
下面是一个简化的PID控制器的C代码示例：```c#include "psim.h"double kp = 0.1; // Proportional g本人ndouble ki = 0.01; // Integral g本人ndouble kd = 0.005; // Derivative g本人ndouble setpoint = 10.0; // 设定电流值double integral = 0.0; // 积分项double prev_error = 0.0; // 上一时刻误差void update_controller(double measured_value) {double error = setpoint - measured_value;integral = integral + error;double derivative = error - prev_error;double output = kp * error + ki * integral + kd * derivative; prev_error = error;psim_set_r(1, output);}```在上面的代码中，我们首先定义了PID控制器的三个参数（kp、ki和kd），以及设定的电流值(setpoint)、积分项(integral)和上一时刻误差(prev_error)。

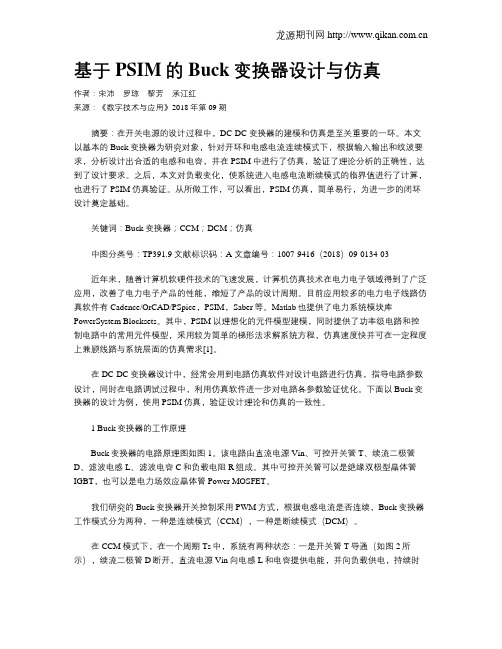

基于PSIM的Buck变换器设计与仿真作者：宋沛罗琼黎芳承江红来源：《数字技术与应用》2018年第09期摘要：在开关电源的设计过程中，DC-DC 变换器的建模和仿真是至关重要的一环。
本文以基本的Buck变换器为研究对象，针对开环和电感电流连续模式下，根据输入输出和纹波要求，分析设计出合适的电感和电容，并在PSIM中进行了仿真，验证了理论分析的正确性，达到了设计要求。
之后，本文对负载变化，使系统进入电感电流断续模式的临界值进行了计算，也进行了PSIM仿真验证。
从所做工作，可以看出，PSIM仿真，简单易行，为进一步的闭环设计奠定基础。
关键词：Buck变换器；CCM；DCM；仿真中图分类号：TP391.9 文献标识码：A 文章编号：1007-9416（2018）09-0134-03近年来，随着计算机软硬件技术的飞速发展，计算机仿真技术在电力电子领域得到了广泛应用，改善了电力电子产品的性能，缩短了产品的设计周期。
目前应用较多的电力电子线路仿真软件有Cadence/OrCAD/PSpice，PSIM，Saber等。
Matlab也提供了电力系统模块库PowerSystem Blocksets。
其中，PSIM以理想化的元件模型建模，同时提供了功率级电路和控制电路中的常用元件模型，采用较为简单的梯形法求解系统方程，仿真速度快并可在一定程度上兼顾线路与系统层面的仿真需求[1]。
在DC-DC变换器设计中，经常会用到电路仿真软件对设计电路进行仿真，指导电路参数设计，同时在电路调试过程中，利用仿真软件进一步对电路各参数验证优化。
下面以Buck变换器的设计为例，使用PSIM仿真，验证设计理论和仿真的一致性。
1 Buck变换器的工作原理Buck变换器的电路原理图如图1。
该电路由直流电源Vin、可控开关管T、续流二极管D、滤波电感L、滤波电容C和负载电阻R组成。
其中可控开关管可以是绝缘双极型晶体管IGBT，也可以是电力场效应晶体管Power MOSFET。
基于PSIM的开关电源仿真设计
国伟;王立华
【期刊名称】《通信电源技术》
【年(卷),期】2013(30)5
【摘要】开关电源由于效率高、体积小、重量轻等特点,广泛应用于工业生产、生活等领域.目前,仿真设计在功率变换器的设计过程中起着非常重要的作用,它可以大大节省设计成本和提高设计效率,而PSIM仿真软件为电力电子电路的分析和设计提供了强有力的仿真环境.文章选用最为典型的单端输出式电流控制型PWM控制与驱动芯片UC3842设计一种反激式开关稳压电源电路,并采用PSIM软件对该设计进行了仿真.
【总页数】4页(P13-15,41)
【作者】国伟;王立华
【作者单位】山东信息职业技术学院,山东潍坊261061;山东科技大学信息学院,山东青岛266590
【正文语种】中文
【中图分类】TN86
【相关文献】
1.基于PSIM软件的Buck-Boost变换器的设计与仿真 [J], 许亦冉
2.基于PSIM仿真的开关电源Boost电路的设计 [J], 杨脱颖
3.基于PSIM仿真的有源滤波器设计 [J], 舒朝君; 吴天强; 罗春林; 罗茜
4.基于PSIM的SVG的控制系统设计与仿真 [J], 王凯悦;雷宇
5.基于PSIM的独立光伏发电系统仿真与实验教学设计 [J], 刘洋;杜玉晓;蔡梦婷;唐雄民
因版权原因，仅展示原文概要，查看原文内容请购买。
基于PI控制方式的7A开关电源的MATLAB仿真摘要随着人们对电源电路性能的更高要求，开关类电源受到了广泛关注，而PI（比例-积分）控制也是控制变频器和开关电源系统中一种普遍采用的控制策略。
本文主要选择MATLAB 建立了一种基于PI控制器的7A开关电源模型，以模拟光照了解负载变化对电源输出的影响，并基于PI控制器的输出电压控制，以确保系统具有良好的控制性能。
1 引言开关类电源具有可控、高效、低成本等优点，因而受到了广泛关注，电源系统输出电压的稳定性但负载变化取决于系统控制方法，所以在电源控制中，调节重要参数是非常有价值的材料[1]。
PI控制器是开关类电源系统中最常采用的控制手段，它通过调节电源的输出电流和电压来达到平稳的输出[2]。
2 MATLAB模型2.1 开关电源PI控制模型创建利用MATLAB 建立一个额定功率为7A的开关类电源模型，此模型正常工作，控制器输出电压为5V。
此模型由电源输出，比例积分控制器，开关模型，电动机及负载模型，空载通知与负载状态模型组成，通过PI控制器调控来控制电源系统的输出，如图2-1所示。
图2-1 开关电源PI控制模型示意图2.2 建立PI控制器为确保系统的稳定，PI控制器是一个飞地易控制系统的重要组成。
本文提出的PI控制器使用MATLAB 中的比较器子程序，通过比对实际负载电压和目标负载电压结果，来实现控制。
经过参数优化，模型初始采用积分时间常数（Ti=72.1ns），比例常数（Kp=55.4）。
2.3 建立开关模型开关模型采用ATMEL公司提供的ATM90E26芯片，其结构如图2-2所示。
电源系统中的功率MOSFET及反射式锁回电路，结合通过测量的电压与电流，充分考虑了开关系统的效率。
2.4 建立负载模型负载模型包括电机控制及负载模型，用于模拟实际负载的变化，以及影响负载的空载检测与负载状态模型，模拟负载变化对电源输出的影响，另外为了实现保护功能，增加电压保护模型，当电压超出额定范围，触发电压保护功能，以来确保系统的安全性。

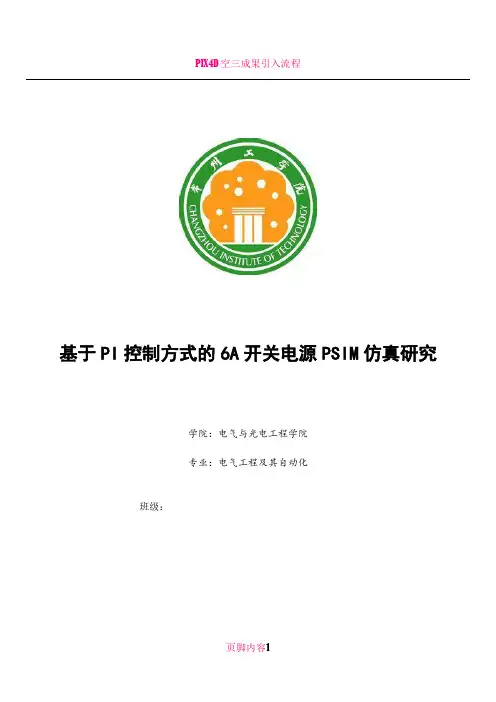

基于PI控制方式的6A开关电源PSIM仿真研究学院：电气与光电工程学院专业：电气工程及其自动化班级：绪论开关调节系统常见的控制对象，包括单极点型控制对象、双重点型控制对象等。
为了使某个控制对象的输出电压保持恒定，需要引入一个负反馈。
粗略的讲，只要使用一个高增益的反相放大器，就可以达到使控制对象输出电压稳定的目的。
但就一个实际系统而言，对于负载的突变、输入电压的突升或突降、高频干扰等不同情况，需要系统能够稳、准、快地做出合适的调节，这样就使问题变得复杂了。
例如，已知主电路的时间常数较大、响应速度相对缓慢，如果控制的响应速度也缓慢，使得整个系统对外界变量的响应变得很迟缓；相反如果加快控制器的响应速度，则又会使系统出现振荡。
所以，开关调节系统设计要同时解决稳、准、快、抑制干扰等方面互相矛盾的稳态和动态要求，这就需要一定的技巧，设计出合理的控制器，用控制器来改造控制对象的特性。
常用的控制器有比例积分（PI）、比例微分（PD）、比例+积分+微分（PID）等三种类型。
PI控制器提高了系统的类型，从而有效地改善了系统的稳态误差，但稳定性会有所下降。
PD 控制器可以预测作用误差，使修正作用提前发生，从而有助于增强系统的稳定性。
PID控制器保持了PI控制器改善系统稳定性能的优点，同时多提供一个负实数零点，使得在提高系统动态性能方面具有更大的优越性。
1.基于PI控制方式的Buck电路的综合设计Buck变换器最常用的变换器，工程上常用的拓扑如正激、半桥、全桥、推挽等也属于Buck 族，现以Buck变换器为例，依据不同负载电流的要求，设计主功率电路，并采用单电压环、电流-电压双环设计控制环路。
2.1技术指标输入直流电压(VIN)：10V输出电压(VO)：5V；输出电流(IN)：6A；输出电压纹波(Vrr)：50mV；基准电压(Vref)：1.5V；开关频率(fs)：100kHz。
2.2 Buck主电路的参数设计Buck变换器主电路如图1所示，其中Rc为电容的等效电阻ESR。
基于PI控制方式的6A开关电源PSIM仿真研究学院：电气与光电工程学院专业：电气工程及其自动化班级：绪论开关调节系统常见的控制对象，包括单极点型控制对象、双重点型控制对象等。
为了使某个控制对象的输出电压保持恒定，需要引入一个负反馈。
粗略的讲，只要使用一个高增益的反相放大器，就可以达到使控制对象输出电压稳定的目的。
但就一个实际系统而言，对于负载的突变、输入电压的突升或突降、高频干扰等不同情况，需要系统能够稳、准、快地做出合适的调节，这样就使问题变得复杂了。
例如，已知主电路的时间常数较大、响应速度相对缓慢，如果控制的响应速度也缓慢，使得整个系统对外界变量的响应变得很迟缓；相反如果加快控制器的响应速度，则又会使系统出现振荡。
所以，开关调节系统设计要同时解决稳、准、快、抑制干扰等方面互相矛盾的稳态和动态要求，这就需要一定的技巧，设计出合理的控制器，用控制器来改造控制对象的特性。
常用的控制器有比例积分（PI）、比例微分（PD）、比例+积分+微分（PID）等三种类型。
PI控制器提高了系统的类型，从而有效地改善了系统的稳态误差，但稳定性会有所下降。
PD控制器可以预测作用误差，使修正作用提前发生，从而有助于增强系统的稳定性。
PID控制器保持了PI控制器改善系统稳定性能的优点，同时多提供一个负实数零点，使得在提高系统动态性能方面具有更大的优越性。
1.基于PI控制方式的Buck电路的综合设计Buck变换器最常用的变换器，工程上常用的拓扑如正激、半桥、全桥、推挽等也属于Buck族，现以Buck变换器为例，依据不同负载电流的要求，设计主功率电路，并采用单电压环、电流-电压双环设计控制环路。
2.1技术指标输入直流电压(VIN)：10V输出电压(VO)：5V；输出电流(IN)：6A；输出电压纹波(Vrr)：50mV；基准电压(Vref)：1.5V；开关频率(fs)：100kHz 。
2.2 Buck 主电路的参数设计Buck 变换器主电路如图1所示，其中Rc 为电容的等效电阻ESR 。

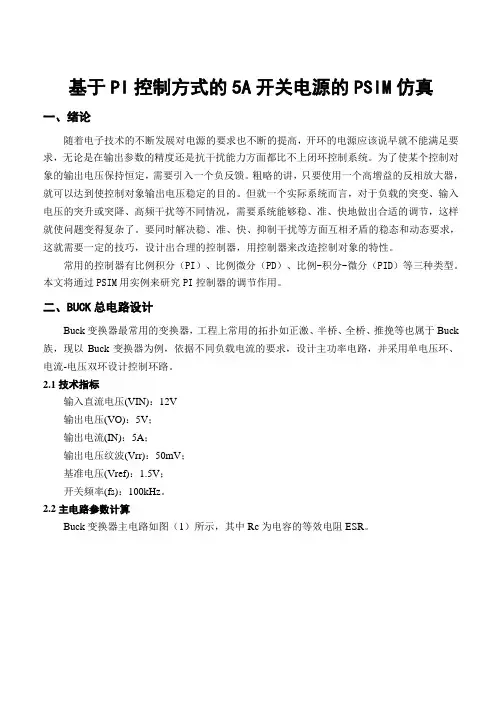

基于PI控制方式的5A开关电源的PSIM仿真一、绪论随着电子技术的不断发展对电源的要求也不断的提高，开环的电源应该说早就不能满足要求，无论是在输出参数的精度还是抗干扰能力方面都比不上闭环控制系统。
为了使某个控制对象的输出电压保持恒定，需要引入一个负反馈。
粗略的讲，只要使用一个高增益的反相放大器，就可以达到使控制对象输出电压稳定的目的。
但就一个实际系统而言，对于负载的突变、输入电压的突升或突降、高频干扰等不同情况，需要系统能够稳、准、快地做出合适的调节，这样就使问题变得复杂了。
要同时解决稳、准、快、抑制干扰等方面互相矛盾的稳态和动态要求，这就需要一定的技巧，设计出合理的控制器，用控制器来改造控制对象的特性。
常用的控制器有比例积分（PI）、比例微分（PD）、比例-积分-微分（PID）等三种类型。
本文将通过PSIM用实例来研究PI控制器的调节作用。
二、BUCK总电路设计Buck变换器最常用的变换器，工程上常用的拓扑如正激、半桥、全桥、推挽等也属于Buck 族，现以Buck变换器为例，依据不同负载电流的要求，设计主功率电路，并采用单电压环、电流-电压双环设计控制环路。
2.1技术指标输入直流电压(VIN)：12V输出电压(VO)：5V；输出电流(IN)：5A；输出电压纹波(Vrr)：50mV；基准电压(Vref)：1.5V；开关频率(fs)：100kHz。
2.2主电路参数计算Buck变换器主电路如图（1）所示，其中Rc为电容的等效电阻ESR。
图（1）(1)滤波电容参数计算输出纹波电压只与电容C 的大小有关及Rc 有关：Nrr L rr C I Vi V R 2.0=∆=（1） 将mv V rr 50=，A I N 5=带入得Ω=05.0c R ，电解电容生产厂商很少给出ESR ，而且ESR 随着电容的容量和耐压变化很大，但是C 与Rc 的乘积趋于常数，约为F Ω*80~50μ。
本例中取为F Ω*75μ则：C=1500μF 。

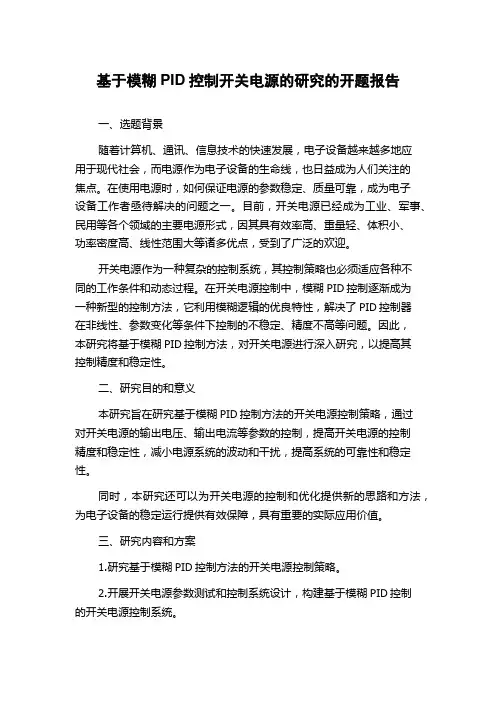

基于模糊PID控制开关电源的研究的开题报告一、选题背景随着计算机、通讯、信息技术的快速发展，电子设备越来越多地应用于现代社会，而电源作为电子设备的生命线，也日益成为人们关注的焦点。
