东北大学“电气工程及其自动化”《数字电子技术基础Ⅰ》23秋期末试题库含答案第1卷一.综合考核(共20题)1.十进制数118对应的16进制数为()。

A.76HB.78HC.E6HD.74H2.同步时序电路和异步时序电路比较，其差异在于后者()。

A.输出只与内部状态有关B.没有触发器C.没有统一的时钟脉冲控制D.没有稳定状态3.数据分配器和()有着相同的基本电路结构形式。

A.加法器B.编码器C.选择器D.译码器4.描述触发器的逻辑功能的方法是()。

A.状态转换真值表B.特性方程C.状态转换图D.以上全是5.一个N位逐次逼近型A/D转换器完成一次转换要进行N次比较，需要N+2个时钟脉冲。

()A.正确B.错误6.数字电路中使用的数制是()。

A.十进制B.十六进制C.八进制D.二进制7.对于T触发器，若原态Qn=0，欲使新态Qn+1=1，应使输入T=()。

A.1或/QB.1C.QD.以上都不对8.只读存储器的类型不包括()。

A.ROMB.EPROMC.E2PROMD..DROM9.由555定时器构成的施密特触发器，改变控制电压Vco时，则()。

A.改变输出UO的幅值B.改变低电平的UOL数值C.改变高电平UOH的数值D.改变回差电压ΔUT10.以下四种转换器，()是A/D转换器且转换速度最高。

A.并联比较型B.逐次逼近型C.双积分型D.施密特触发器11.用异或门实现六位码a1、a2、a3、a4、a5、a6的奇校验电路，要求当奇数个1时，输出Y=1，否则Y=0，则其逻辑表达式Y=()。

A.a1⊕a2⊕a3⊕a4⊕a5⊕a6B.a1+a2+a3+a4+a5+a6C.a1a2a3a4a5a6D.a1⊙a2⊙a3⊙a4⊙a5⊙a612.随机存取器RAM中的内容，当电源断掉后又接通，存储器中的内容()。

A.全部改变B.全部为1C.保持不变D.不确定13.对于T触发器，若原态 Qn=0，欲使新态Qn+1=1 ，应使输入T=()。

20春学期《数字电子技术基础Ⅰ》在线平时作业3
学校：奥鹏东北大学
一、单选题 (共 20 道试题,共 80 分)
1.对于T触发器，若原态 Qn=0，欲使新态Qn+1=1 ，应使输入T= ( )。

[[A.]]以上都不对
[[B.]]Q
[[C.]]1或/Q
[[D.]]1
作答提示
√选择是:C
2.和八进制数（166）8等值的十六进制数和十进制数分别为（）。

[[A.]]E6H，230D
[[B.]]76H，142D
[[C.]]76H，118D
[[D.]]74H，116D
作答提示
√选择是:C
3.当内存储器系统中内存储器芯片较少时，其片选信号可以采用（）[[A.]]与门
[[B.]]74SL138
[[C.]]74LS245
[[D.]]74LS244
作答提示
√选择是:A
4.要构成容量为4K×8的RAM，需要______片容量为256×4的RAM。

[[A.]]8
[[B.]]4
[[C.]]2
[[D.]]12
作答提示
√选择是:D
5.下列电路，具有脉冲幅度鉴别作用的电路是（）。

[[A.]]施密特触发器
[[B.]]多谐振荡器
[[C.]]双稳态振荡器
[[D.]]单稳态触发器
作答提示。

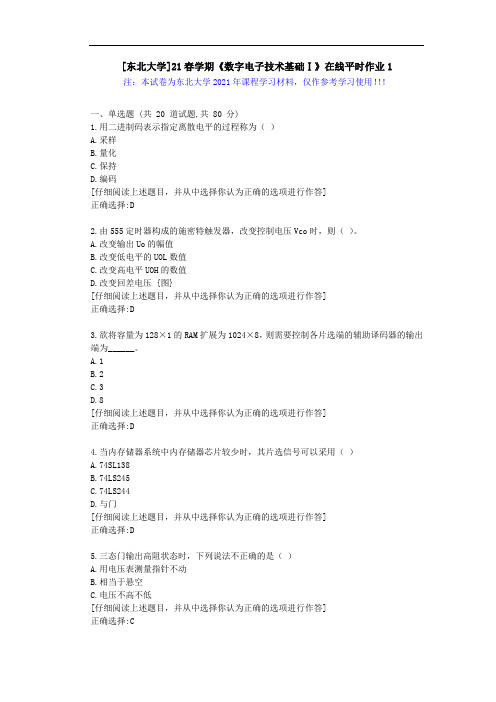

[东北大学]21春学期《数字电子技术基础Ⅰ》在线平时作业1
注：本试卷为东北大学2021年课程学习材料，仅作参考学习使用！！！
一、单选题 (共 20 道试题,共 80 分)
1.用二进制码表示指定离散电平的过程称为（）
A.采样
B.量化
C.保持
D.编码
[仔细阅读上述题目，并从中选择你认为正确的选项进行作答]
正确选择:D
2.由555定时器构成的施密特触发器，改变控制电压Vco时，则（）。

A.改变输出Uo的幅值
B.改变低电平的UOL数值
C.改变高电平UOH的数值
D.改变回差电压 {图}
[仔细阅读上述题目，并从中选择你认为正确的选项进行作答]
正确选择:D
3.欲将容量为128×1的RAM扩展为1024×8，则需要控制各片选端的辅助译码器的输出端为______。

A.1
B.2
C.3
D.8
[仔细阅读上述题目，并从中选择你认为正确的选项进行作答]
正确选择:D
4.当内存储器系统中内存储器芯片较少时，其片选信号可以采用（）
A.74SL138
B.74LS245
C.74LS244
D.与门
[仔细阅读上述题目，并从中选择你认为正确的选项进行作答]
正确选择:D
5.三态门输出高阻状态时，下列说法不正确的是（）
A.用电压表测量指针不动
B.相当于悬空
C.电压不高不低
[仔细阅读上述题目，并从中选择你认为正确的选项进行作答]
正确选择:C。

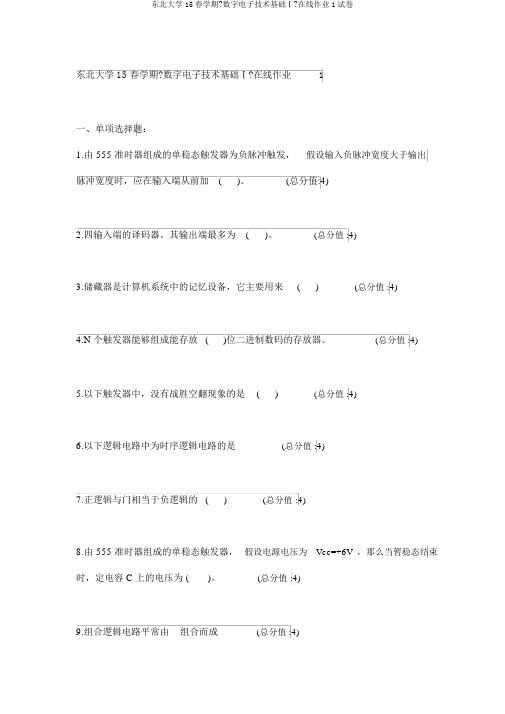

东北大学 15 春学期?数字电子技术基础Ⅰ?在线作业1一、单项选择题：1.由 555 准时器组成的单稳态触发器为负脉冲触发，假设输入负脉冲宽度大于输出脉冲宽度时，应在输入端从前加()。

(总分值:4)2.四输入端的译码器。

其输出端最多为()。

(总分值 :4)3.储藏器是计算机系统中的记忆设备，它主要用来()(总分值 :4)4.N 个触发器能够组成能存放()位二进制数码的存放器。

(总分值 :4)5.以下触发器中，没有战胜空翻现象的是()(总分值 :4)6.以下逻辑电路中为时序逻辑电路的是(总分值 :4)7.正逻辑与门相当于负逻辑的()(总分值 :4)8.由 555 准时器组成的单稳态触发器，假设电源电压为Vcc=+6V，那么当暂稳态结束时，定电容 C 上的电压为 ()。

(总分值 :4)9.组合逻辑电路平常由组合而成(总分值 :4)10.某储藏器容量为32K * 16 位，那么 ()(总分值 :4)11.以以下图电路，开关 A 、B 断开为 1，接通为 0，灯 F 亮为 1，灭为 0，那么灯 F 与开关 A、 B 的逻辑关系为 ()(总分值 :4)12.由 555 准时器组成的单稳态触发器，假设电源电压为Vcc=+6V ，那么当暂稳态结束时，准时电容 C 上的电压 ()。

(总分值 :4)13.半导体 EPROM，写人的内容，能够经过＿擦除。

()(总分值 :4)14.数字电路中使用的数制是()。

(总分值 :4)15.用余 3 循环码进行编码的二—十进制编码器，其输入应有 ()根。

(满分 :4)16.由 555 准时器组成的单稳态触发器正常工作时，假设未加输入负脉冲，即输入保持高电位，那么单稳态触发器的输出必然为()。

(总分值 :4)17. 一只四输入端与非门，使其输出为0 的输入变量取值组合有 ()种。

(总分值 :4)18.、一个两输入端的门电路，当输入为 1 和 0 时，输出不是 1 的门是()(总分值 :4)19.N 个触发器能够组成能存放()位二进制数码的存放器(总分值 :4)20.和八进制数〔 166〕8 等值的十六进制数和十进制数分别为()。

东北大学22春“电气工程及其自动化”《控制系统 Simulink 仿真》期末考试高频考点版（带答案）一.综合考核(共50题)1.除了输入输出数据外，S-函数还经常用到的内部数据有：连续状态，离散状态，状态导数，工作向量。

()A.正确B.错误参考答案：A2.Matlab中的基本数据类型为向量和函数。

()A.错误B.正确参考答案：A3.Scope模块中，有几种缩放模式?()A.1B.2C.3D.4参考答案：C4.下图所示的模型作为最顶层的系统模型使用时，可以通过它们从MATLAB工作空间中输入信号并将计算结果输出到MATLAB工作空间中。

()A.错误B.正确参考答案：B在没有断开关联之前可以对引用块进行修改。

()A.正确B.错误参考答案：B6.静态模型仅仅反映系统在平衡状态下系统特征值间的关系，这种关系常用()来描述。

A.微分方程B.代数方程C.差分方程D.线性方程参考答案：B7.matlab中，如果A=[5 4;7 3]，那么在matlab中A’=()A.[5 4;7 3]B.[5 7;4 3]C.[3 5;4 7]D.[5 2;4 7]参考答案：B8.在使用代数约束模块时，Simulink使用牛顿迭代法求解代数环。

因此总能得到正确的结果。

()A.正确B.错误参考答案：B9.矩阵，在matlab环境中表示为()。

A.A=[2，1，6，3]B.B A=[2，1，6，3]参考答案：D10.Simlink中不包含专用模块库。

()A.错误B.正确参考答案：A11.定步长连续求解器有几种方法()A.8B.7C.6D.5参考答案：D12.一般而言，对于离散系统使用哪种求解器效率最好?()A.定步长求解器B.混合步长求解器C.离散步长求解器D.变步长求解器参考答案：D13.低通滤波器的作用：()A.滤除信号低频部分B.滤除信号的高频部分C.滤除信号的高频及低频部分D.滤除信号谐波参考答案：B不同系统模块的参数设置是不一样的。

电路原理1复习题B1 选择题：请把选中的题号填入括号中。

(1) 一电路元件的电压U=10V，电流I=10A，电压和电流为关联方向。

则该元件吸收的电功率为( )A 100瓦特B -100瓦特C 其它(2) 诺顿定理的等效电路是由( )构或的。

A 电流源和入端电阻并联B 电压源和入端电阻并联C 其它(3) 星形连结的对称三相电路，线电压和相电压( )。

A 相位相同B 有效值相同C 其它(4) RLC串联电路，R为100欧姆、L为l00毫享、C为10微法。

其诣振的频率为 ( )。

A 10-3HZB 103HZC 其它(5) 一阶电路的全响应等于 ( )。

A 零输入与零状态响应的差B 零输入与零状态响应的和C 其它2 判断题：判断论述是正确 (Y) 还是错误 (N) ，并填入括号中。

(1) 图中 R1=6Ω, R2=4 Ω, R3=3 Ω, US1=12V, US2=24V。

则电流I1=2A.( )(2) 复阻抗Z=R+jX，在Z的等效电路中电阻和电抗应该是串联关系。

( )(3) 对称三相电源线电压为380V，Z=6+j4， Zl=2+j2。

则负载Z的相电压UP=220V。

（）(4) 图示电路，t=0 时将开关K闭合，t<0时电路已达稳态，电流i2(0)=5 mA 。

( )(5) 二阶电路的固有频率为共扼根时，该电路的动态过程是欠阻尼振荡的。

( )3 计算题(1) 求图中电流I2。

(2) 电路如图所示，已知电容电压uC (0-)=0, t=0打开开关，求t0的uC(t)及uR(t)。

电路原理1复习参考答案1 选择题(1) A(2) A(3) C(4) B(5) B2 判断题(1) Y(2) Y(3) N(4) Y(5) Y3 计算题(1) I2=.(2) uC (t)=120(1-e-33333t)V, uR(t)= 120-48e-33333t V.。

东北大学22春“电气工程及其自动化”《控制系统 Simulink 仿真》期末考试高频考点版（带答案）一.综合考核(共50题)1.如果用户需要插入一个单输入单输出模块，只需将这个模块移动到线上即可实现自动连接。

()A.正确B.错误参考答案：A2.matlab中，如果A为方阵，那么在{图}表示()A.A转置乘以pB.A的转置C.A的p次幂D.A乘以p参考答案：C3.在一个系统模块中允许有多个Enable或Trigger信号。

()A.错误B.正确参考答案：A4.下列哪项操作可以对系统模型框图进行注释?()A.双击系统模型编辑器的背景B.双击Simlink模块C.双击信号线D.Crtl+D参考答案：ASimlink中不包含专用模块库。

()A.错误B.正确参考答案：A6.使用命令行gcb(‘sys’)，其功能描述为()。

A.返回当前系统模型中当前模块的路径名B.返回指定系统模型中当前模块的路径名C.获得当前系统模型的路径名D.返回当前系统模型中当前模块的操作句柄参考答案：B7.使用命令行bdroot(‘obj’)，其功能描述为()。

A.返回包含指定对象名称的顶层系统的名称B.返回指定系统模型中当前模块的路径名C.获得当前系统模型的路径名D.返回当前系统模型中当前模块的操作句柄参考答案：A8.在任何时候，用户可以对模块的注释文本进行编辑。

()A.正确B.错误参考答案：A9.连续系统一般用什么方式描述?()A.微分方程B.差分方程C.代数方程D.逻辑描述10.信号标签的内容不可任意指定。

()A.正确B.错误参考答案：B11.使用命令行open_system(‘blk’)，其功能描述为()。

A.建立一个新的Simulink系统模型B.打开一个已存在的Simulink系统模型C.保存一个Simulink系统模型D.关闭一个Simulink系统模型参考答案：B12.使用命令行set_param(‘obj’,‘parameter’)，其功能描述为()。

数电例题：一、公式化简法1、化简函数Ｌ＝EAB++ABD解：先用摩根定理展开：AB＝BA+再用吸收法Ｌ＝D++＝E++BA+ABD＝)++((D+)＝)A++D+A1()1(EBB＝BA+2、化简函数Ｌ＝ABCA++B+BBAEA解：Ｌ＝ABCA+++BBEABA＝)B+E++(ABC()＝)A+B+E+BA)((BCB＝)BCBA+B++++))(A)((BBB(C=)BA+++CBA)(C(=AC+B++=CA+B+BA3、化简函数Ｌ＝B A++A+BBCBC解：Ｌ＝BBA+++CACBB＝)+A++BB⋅⋅+C+C(C)(BAABCA＝CA+CB+++⋅+⋅BABCBACABBCA＝)++⋅⋅A+++)(()(BCBBA＝)()1()1(B B C A A C B C B A +++++⋅ ＝C A C B B A ++⋅4、将下列函数化简成最简的与－或表达式 1）Ｌ＝A D DCE BD B A +++ 2) L=AC C B B A ++ 3) L=ABCD B AB +++ 解：1）Ｌ＝A D DCE BD B A +++ ＝DCE A B D B A +++)( =DCE A B D B A ++ =DCE B A D B A ++ =DCE D +++))(( =DCE D B A ++ =D B A + 2) L=AC C B B A ++ =AC C B C C B A +++)( =AC A A +++ =)1()1(A C B B AC +++ =C B AC +3) L=ABCD C B C A AB +++=ABCD A A C B C A AB ++++)( =ABCD AB ++++ ＝)()(ABCD AB ++++=)+++AB+1()1(BCD＝CAB+A二、逻辑函数的化简—卡诺图化简法：卡诺图是由真值表转换而来的，在变量卡诺图中，变量的取值顺序是按循环码进行排列的，在与—或表达式的基础上，画卡诺图的步骤是：1.画出给定逻辑函数的卡诺图，若给定函数有n个变量，表示卡诺图矩形小方块有n2个。

常用电器课 编程训练题库东北大学信息学院实验中心 自动化实验室2011年11月一、二星题（难度等级：★★☆☆☆）1．请完成如下PLC系统的组态①② ③ ④ ⑤ ⑥ ⑦①电源模块： PS 307 5A 6ES7 307-1EA00-0AA0②CPU模块： 315-2DP 6ES7-315-2AG10-0AB0③IM扩展模块： IM 360 6ES7-360-3AA00-0AA0④数字量输入模块：SM 321 6ES7-321-1BH02-0AA0⑤数字量输出模块：SM 322 6ES7-322-1BH00-0AB0⑥模拟量输入模块：SM 331 6ES7-331-7KB00-0AB0⑦模拟量输出模块：SM 332 6ES7-332-5HB00-0AB0 2．试解释灯1（Q0.0）为何能亮（不亮）。

程序1程序23．OS用于识别和存储上一次算术运算功能中的溢出。

当溢出时，OS置1；OS 还具有保存OV位的作用：即当OV位置1时，OS位也置1；OV被清零时，OS 位可保持置位，直到离开块。

这样的好处是在整个程序中可以方便的评估运算中数据是否超出范围（溢出）或使用了无效的实数。

试编写程序印证。

4．试解释灯1（Q0.0）为何能亮（不亮）。

5．BR位代表一个内部位存储区，在执行可以改变RLO状态的指令之前，将RLO 值保存在BR中。

已知BR位与LAD块指令使能输出（ENO）是一一对应的，试编写程序印证。

6．OV位用于指示数据超出范围（溢出）或使用了无效的实数。

在功能执行完后，操作的结果在允许的负范围或正范围之外，则OV位被置1：只有执行结果正常后，OV位才被清零。

试编写程序印证。

7．生产过程连锁报警功能的实现。

某装置产生报警的故障有3个，其中任何一个故障的产生都能使故障指示灯亮；但只有当3个故障全部被排除时，故障指示灯才可以熄灭。

I/O分配：I0.0接故障一（接开关）；I0.1接故障二（接开关）；I0.2接故障三（接开关）；Q0.0接故障指示灯。
