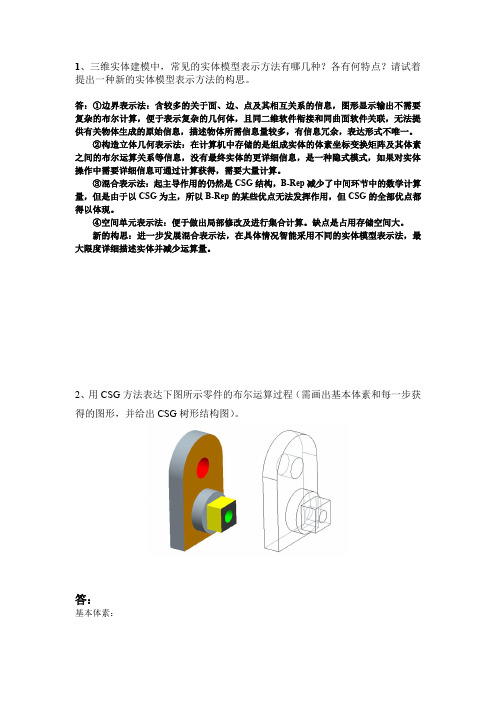

1、三维实体建模中，常见的实体模型表示方法有哪几种？各有何特点？请试着提出一种新的实体模型表示方法的构思。
答：①边界表示法：含较多的关于面、边、点及其相互关系的信息，图形显示输出不需要复杂的布尔计算，便于表示复杂的几何体，且同二维软件衔接和同曲面软件关联，无法提供有关物体生成的原始信息，描述物体所需信息量较多，有信息冗余，表达形式不唯一。
②构造立体几何表示法：在计算机中存储的是组成实体的体素坐标变换矩阵及其体素之间的布尔运算关系等信息，没有最终实体的更详细信息，是一种隐式模式，如果对实体操作中需要详细信息可通过计算获得，需要大量计算。
③混合表示法：起主导作用的仍然是CSG结构，B-Rep减少了中间环节中的数学计算量，但是由于以CSG为主，所以B-Rep的某些优点无法发挥作用，但CSG的全部优点都得以体现。
④空间单元表示法：便于做出局部修改及进行集合计算。
缺点是占用存储空间大。
新的构思：进一步发展混合表示法，在具体情况智能采用不同的实体模型表示法，最大限度详细描述实体并减少运算量。
2、用CSG方法表达下图所示零件的布尔运算过程（需画出基本体素和每一步获得的图形，并给出CSG树形结构图）。
答：
基本体素：
A：B：C：D：
E：F：
过程：
①②
③④
⑤：
布尔运算：。
《计算机辅助图形设计》期末考试试卷附答案一．判断题（共15小题，每小题2分，共30分）1.将一根自由长度为50mm的弹簧，拉伸到52mm，所需要的力和将这根弹簧压缩到48mm所需要的力是不一样的。
（）2.选择一个零件的主视图一般会考虑到表现形体特征，表现加工位置和表现工作位置等原则。
（）3.在电脑中，可以将在一台电脑上画好的图形，原封不动的复制到另外一台电脑上。
（）4.AUTOCADR14版本的图形，可以用AUTOCAD2004打开，同样道理，AUTOCAD2004版本的图形，可以直接用AUTOCAD R14打开。
（）5.为了保护自己的文档，可以将CAD图形用DWS的格式保存。
DWS格式的文档，只能查看，不能修改。
（）6.在局部视图和斜视图中，任何情况下都要做断裂位置的标识，视图方向的标识和视图位置的标识。
（）7.因为剖切是假想的，并不是真的把机件切开并拿走一部分。
因此，当一个视图取剖视后，其余视图应按完整机件画出。
（）8.当图形中的主要轮廓线与水平线成45度角时，该图形的剖面线应画成与水平线成30度或60度的平行线，其倾斜的方向与其他图形的剖面线一致，由于剖切是假想的，所以在剖视图上剖切平面的转折处应该画线。
（）9.剖面图常用于表达机件上的断面形状，如肋，轮辐，键槽等，剖面图也叫剖视图。
（）10.将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图。
局部放大图的画图比例由可能采用1：1。
（）11.较长的机件(轴、型材、连杆等)沿长度方向的形状一致或按一定规律变化时，可断开后缩短绘制。
（）12.我们国家标准规定，当采用第三视角画法时，必须在图样中画出第三角画法的识别符号。
（）13.一个竖立摆放的右旋弹簧，如果将它上下倒置摆放，会变成左旋弹簧。
（）14.螺纹要素全部相同的内、外螺纹方能连接。
（）15.两个互相配合的齿轮，一定会保持齿形相同，模数相等的关系，在装配时节圆保持相切。
（）二、单项选择题（共25题，每小题2分，共50分）1.设置AUTOCAD图形边界的命令是（）。
《计算机辅助图形设计》考试大纲及练习学生姓名：学生身份证号：学生准考证号：完成作业时间：机构形象设计试大纲第一部分课程性质与目标一、课程性质与特点计算机辅助图形设计是高等教育自学考试艺术设计类专业的重要技能课程之一，本课程主要介绍了Photoshop设计软件的操作技能与设计方法，在突出视觉表现的基础上，强调技能与设计相结合，体现出它的实践性、目的性与功能性。
通过本课程的学习，考生可以获得应用计算机辅助设计软件进行图形设计的实践能力。
二、课程目标与基本要求学习本课程，目的是使考生全面地了解和掌握设计界面和设计软件的各项功能及其设计运作过程，学会运用辅助设计软件并能与设计结合，更好的表达主题设计思想。
通过本课程的学习，要求考生正确理解计算机辅助设计的作用，明确其应用的范围，熟练掌握Photoshop软件的操作技能与设计方法，为今后的设计实践服务。
三、与本专业其他课程的关系计算机辅助图形设计是艺术设计类专业考生必修的一门课程，它是设计表现的有效工具，通常技能与技法课程在设计课程体系中有着较大比重。
它也是一门与实际生活、创作学习密切相关的艺术设计基础课程。
第二部分考核内容与考核目标第一章概论一、学习目的与要求通过本章学习，使考生在开始利用Photoshop进行创作前初步了解平面设计的基础知识和基本规律。
二、考核知识点与考核目标计算机辅助设计的作用与Photoshop软件（一般）理解：计算机设计识记：Photoshop的功能与使用范围第二章Photoshop CS界面与窗口一、学习目的与要求通过本章学习，了解Photoshop CS中文版的界面组成与工作环境。
二、考核知识点与考核目标Photoshop CS中文版的界面（次重要）识记：Photoshop CS中文版的工作窗口；菜单栏；工具箱；工具选项栏；调板应用：在熟记的基础上较熟练上机练习第三章Photoshop CS设计基础一、学习目的与要求通过本章的学习，熟悉Photoshop CS的操作与运行工具的使用。
CAE（Computer Aided Engineering）是用计算机辅助求解复杂工程和产品结构强度、刚度、屈曲稳定性、动力响应、热传导、三维多体接触、弹塑性等力学性能的分析计算以及结构性能的优化设计等问题的一种近似数值分析方法。
其基本思想是将一个形状复杂的连续体的求解区域分解为有限的形式简单的子区域，即将一个连续体简化为由有限个单元组合的等效组合体；通过将连续体离散化，把求解连续体的场变量（应力、位移、压力和温度等）问题简化为求解有限的单元节点上的场变量值。
此时求解的基本方程将是一个代数方程组，而不是原来描述真实连续体场变量的微分方程组，得到的是近似的数值解，求解的近似程度取决于所采用的单元类型、数量以及对单元的插值函数。
CAE从20世纪60年代初开始在工程上应用到今天，已经历了40多年的发展历史，其理论和算法都经历了从蓬勃发展到日趋成熟的过程，现已成为工程和产品结构分析中（如航空、航天、机械、土木结构等领域）必不可少的数值计算工具，同时也是分析连续力学各类问题的一种重要手段。
随着计算机技术的普及和不断提高，CAE系统的功能和计算精度都有很大提高，各种基于产品数字建模的CAE 系统应运而生，并已成为结构分析和结构优化的重要工具，同时也是计算机辅助4C系统（CAD/CAPP/CAM/CAE）的重要环节。
CAE系统的核心思想是结构的离散化，就是将实际结构离散为有限数目的规则单元组合体，实际结构的物理性能可以用通过对离散体进行分析，得出满足工程精度的近似结果来替代对实际结构的分析，这样可以解决很多实际工程需要解决而理论分析又无法解决的复杂问题。
采用CAD技术来建立CAE的几何模型和物理模型，完成分析数据的输入，通常称此过程为CAE的前处理。
同样，CAE的结果也需要用CAD技术生成形象的图形输出，如生成位移图、应力、温度、压力分布的等值线图，表示应用、温度、压力分布的彩色明暗图，以及随机械载荷和温度载荷变化生成位移、应力、温度、压力等分布的动态显示图，通常称此过程为CAE的后处理。

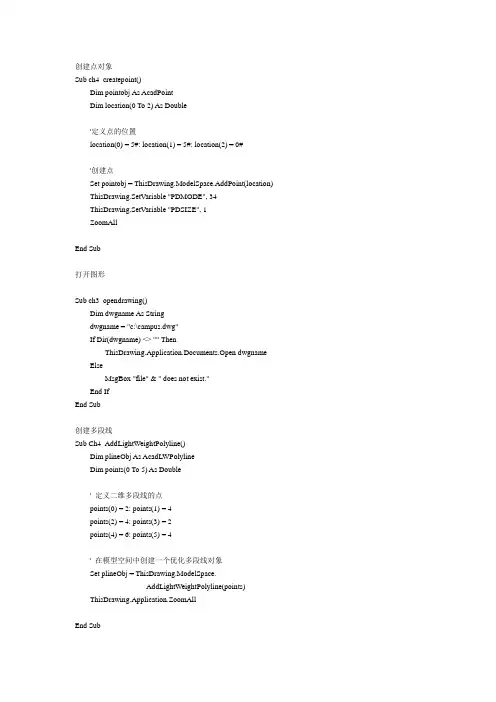

创建点对象Sub ch4_createpoint()Dim pointobj As AcadPointDim location(0 To 2) As Double'定义点的位置location(0) = 5#: location(1) = 5#: location(2) = 0#'创建点Set pointobj = ThisDrawing.ModelSpace.AddPoint(location) ThisDrawing.SetVariable "PDMODE", 34ThisDrawing.SetVariable "PDSIZE", 1ZoomAllEnd Sub打开图形Sub ch3_opendrawing()Dim dwgname As Stringdwgname = "c:\campus.dwg"If Dir(dwgname) <> "" ThenThisDrawing.Application.Documents.Open dwgname ElseMsgBox "file" & " does not exist."End IfEnd Sub创建多段线Sub Ch4_AddLightWeightPolyline()Dim plineObj As AcadLWPolylineDim points(0 To 5) As Double' 定义二维多段线的点points(0) = 2: points(1) = 4points(2) = 4: points(3) = 2points(4) = 6: points(5) = 4' 在模型空间中创建一个优化多段线对象Set plineObj = ThisDrawing.ModelSpace. _AddLightWeightPolyline(points) ThisDrawing.Application.ZoomAllEnd Sub创建和命名图层Sub ch4_newlayer()' 创建圆Dim circleobj As AcadCircleDim center(0 To 2) As DoubleDim radius As Doublecenter(0) = 2: center(1) = 2: center(2) = 0radius = 1Set circleobj = ThisDrawing.ModelSpace. _AddCircle(center, radius)'创建颜色对象Dim col As New AcadAcCmColorcol.ColorMethod = AutoCAD.acColorMethodForeground'设置图层的颜色Dim laycolor As AcadAcCmColorSet laycolor = AcadApplication.GetInterfaceObject("autocad.accmcolor.16") Call laycolor.SetRGB(122, 199, 25)ThisDrawing.ActiveLayer.turecolor = laycolorcol.ColorMethod = AutoCAD.acColorMethodByLayer'将圆的颜色指定为"随层"'以便圆自动拾取所在图层的'颜色circleobj.color = acByLayercircleobj.UpdateEnd Sub创建面域Sub Ch4_CreateRegion()' 定义保存面域边界' 的数组Dim center(0 To 2) As DoubleDim radius As Doublecenter(0) = 2center(1) = 2center(2) = 0radius = 5#Set curves(0) = ThisDrawing.ModelSpace.AddCircle(center, radius)' 创建面域Dim regionObj As VariantregionObj = ThisDrawing.ModelSpace.AddRegion(curves) ZoomAllEnd Sub创建曲线Sub Ch4_CreateSpline()' 本例在模型空间中创建样条曲线对象。
