防火门监控系统设计说明一、设计依据1、《防火门监控器》(GB29364-2012)2、《火灾自动报警系统设计规范》(GB50116-2013)二、系统组成：1、本系统防火门监控器，包括防火门监控器、DC24V电源箱、输入输出模块、常开型防火门、常闭型防火门。
2、每台防火门监控器可带256只GST-LD-8308输入/输出接口。
通过CAN联网通讯线将信息传输至火灾报警控制器(联动型)。
3、每台GST-DY-200智能电源箱最大输出电流为6A，可设置在电气竖井或楼层配电间等处。
防火门监控系统图三、防火门监控器的设置1、防火门监控器应设置在消防控制室，未设置消防控制室时，应设置在有人值班的场所。
2、电动开门器的手动控制按钮应设置在防火门内侧墙面上，距门不宜超过0.5m，底边距地面高度宜为0.9m~1.3m。
3、防火门监控器的设置应符合火灾报警控制器的安装设置要求。
四、系统功能：GST-FH-N8001防火门监控装置，通过输入/输出接口配接防火门电动闭门器（简称闭门器）、防火门电磁释放器（简称释放器）、防火门电磁门吸（简称门吸）、防火门门磁开关（简称门磁）等装置，实现防火门打开或关闭状态的监视与控制。
1、机械常开防火门的控制:需设置电磁释放器、机械闭门器及门磁开关。
防火门监控系统配置1只输入输出接口。
发生火灾后，防火门监控器通过输入输出接口使电磁释放器动作，释放链条，门扇在机械闭门器的作用下完成关闭，门磁开关吸合后，通过输入输出接口向防火门监控器反馈防火门关闭信号。
2、电动常开防火门:需设置电动闭门器。
防火门监控系统配置1只输入输出接口。
发生火灾后，防火门监控器通过输入输出接口使电动闭门器动作，门扇在电动闭门器的驱动下完成关闭，并通过输入输出接口向防火门监控器反馈关闭信号；3、常闭防火门:防火门监控系统配置1只输入输出接口。
常闭防火门处于常闭状态，门磁开关吸合。
防火门被开启时，门磁开关通过输入输出接口向防火门监控器发出信号，提示防火门处于开启状态。
防火门监控系统方案设计一、设计依据：1、《防火门监控器》(GB29364-2012)2、《火灾自动报警系统设计规范》(GB50116-2013)二、系统概述：1.防火门监控系统对防火门的开启、关闭及故障状态等动态信息进行监控，对防火门处于非正常打开的状态或非正常关闭的状态给出报警提示，使其恢复到正常工作状态，确保各种防火门状态正常；2.防火门监控器主机应能记录与其连接的防火门状态信息（防火门地址、开、闭和故障状态及相应的时间等），记录容量不应少于１２００００条，并具有将上述信息上传的功能，由防火门监控器主机或监控分机提供防火门开启以及关闭所需电源，并配有可靠工作时间＞８ｈ的备用电源。
3.防火门处于常闭状态，门磁开关吸合，防火门被开启时，门磁开关通过监控模块向防火门监控器发出信号，提示防火门处于开启状态。
当门扇不能完全闭合时，门磁开关通过监控模块向防火门监控器反馈故障状态。
门磁开关不得破坏门扇与门框之间的密闭性。
4.根据建筑专业常闭防火门，电气专业设置常闭防火门监控系统。
5.本系统防火门监控系统，包括防火门监控主机、监控分机、电动闭门器、门磁开关。
监控主机： GH-EFM2100防火门监控器主机专用于防火门监控系统并独立安装在消防控制室，用于显示并控制防火门打开、关闭状态， GH-EFM2100防火门监控主机能监控管理4096组双开防火门，并记录防火门的状态信息，存储容量≥100000条，并可将信息上传至图形显示装置。
监控分机：GH-XJ监控分机安装于分消控室或竖井内，控制局域分区内防火门打开、关闭状态，，集中给GH-FM/C门磁开关、GH-FM/B电动闭门器提供DC24V安全电压，供电距离200米。
同时具有故障隔离和放大信号功能，延长通信距离。
电动闭门器：GH-FM/B电动闭门器应保持防火门打开状态，门框两面均可安装；集成门磁开关、电磁释放器及机械闭门器功能，内置监控及通信单元，直接与GH-XJ监控分机通信，每台电动闭门器有唯一的编码地址。
防火门监控系统样本防火门监控系统样本⒈引言⑴目的⑵范围⑶定义⒉设计要求⑴安全性要求⑵功能要求⑶可靠性要求⑷可维护性要求⒊系统架构⑴硬件架构⑵软件架构⑶系统组件⒋功能需求⑴防火门状态监控⑵报警系统⑶远程监控和控制⑷数据记录和分析⒌界面设计⑴用户界面⑵远程控制界面⑶报警显示界面⒍系统安全⑴数据加密⑵用户身份验证⑶系统权限管理⒎系统测试⑴单元测试⑵集成测试⑶系统验收测试⑷性能测试⒏系统部署⑴硬件安装⑵软件配置⑶系统培训⒐维护与支持⑴维护计划⑵故障排除⑶技术支持⒑附件⑴设备清单⑵系统接口文档⑶用户手册法律名词及注释：●防火门：根据国家法律规定，具备一定防火性能的门才能称为防火门。
防火门通常用于防火间隔、疏散通道等场所，以保护人员生命财产安全。
●监控系统：监控系统是指基于现代信息技术，运用相应的设备、传感器、软件等手段，对特定区域内的目标进行实时监视、采集、处理和分析，以实现安全防范、资源管理等功能。
●报警系统：报警系统是一种安全设备，用于检测和报告异常情况，当有未预期的事件发生时，报警系统会通过声音、光线、短信等方式向相关人员发送警报。
●远程监控和控制：远程监控和控制是指通过网络或其他通信方式，对系统进行远程实时监控和操作控制的能力，使用户能够远程管理系统而无需直接接触系统设备。
●数据记录和分析：数据记录和分析是对系统运行过程中的数据进行记录和分析，以获取系统运行状态、故障诊断、性能评估等相关信息。
本文档涉及附件：●设备清单：详细列出防火门监控系统所需的硬件设备清单。
●系统接口文档：介绍系统与其他相关系统或设备之间的接口规范和接口定义。
●用户手册：提供给系统用户的操作指南和使用说明。
防火门监控系统规范防火门监控系统规范一、系统概述防火门监控系统是指通过监控设备对防火门的状态进行实时监测和记录，以确保防火门的正常使用和管理情况的一种系统。
系统包括监控设备、传感器、控制器、录像设备、显示设备等组成。
二、系统要求1.监控设备：采用高清晰度摄像头，并能够实时传输画面到监控室并保存备份。
摄像头数量要能够完全覆盖所有防火门。
2.传感器：采用可靠的传感器用于监测防火门的状态，如门的打开和关闭、锁的状态等。
3.控制器：对防火门进行远程控制，能够实时监测和控制防火门的打开和关闭操作。
4.录像设备：能够对监控画面进行实时录像，并有足够的存储空间保存一段时间的录像数据。
5.显示设备：提供监控画面的显示设备，用于实时查看和管理防火门。
三、系统安装和调试1.系统安装：安装人员需要根据设计图纸进行安装，确保监控设备、传感器、控制器、录像设备和显示设备的正常连接和固定。
2.系统调试：安装完成后，需要进行系统的调试，确保各个设备之间的连接和传输正常，能够实时监测和控制防火门。
四、系统操作和管理1.系统操作：监控人员需要按照规定的程序操作系统，对监控画面进行实时查看和管理防火门。
对于异常情况需要及时报警并采取相应措施。
2.系统维护：定期对系统进行维护和检查，确保各个设备的正常运行。
及时清理传感器和摄像头的积尘，更换损坏的设备。
3.系统管理：建立系统的日志记录，记录防火门的开关记录和监控画面的录像数据，确保数据的完整性和安全性。
五、系统隐私保护1.监控范围：严格规定监控的范围，并明确告知被监控者，避免违反隐私权。
2.数据保密：对监控画面和录像数据进行加密保存，并设立权限管理，确保只有授权人员才能查看相关数据。
六、系统应用场所防火门监控系统适用于需要对防火门进行实时监控和管理的场所，如商业建筑、住宅小区、学校等。
七、系统优势1.实时监控：能够实时监控防火门的状态，及时发现异常情况。
2.远程控制：可以通过控制器实现对防火门的远程控制，提高门的使用效率。

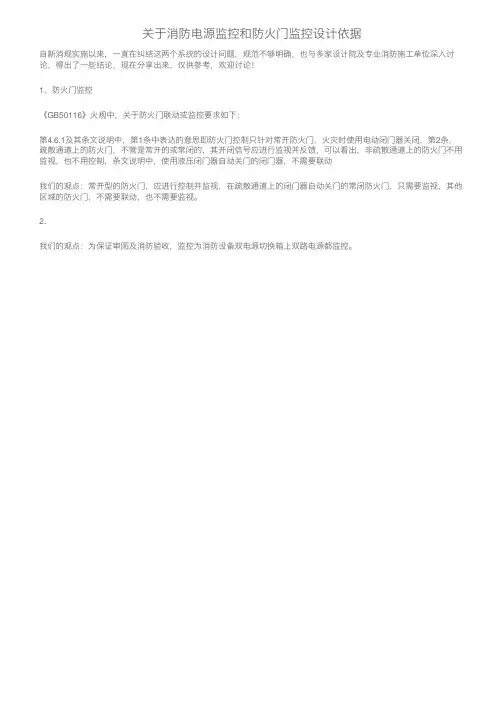

关于消防电源监控和防⽕门监控设计依据
⾃新消规实施以来，⼀直在纠结这两个系统的设计问题，规范不够明确，也与多家设计院及专业消防施⼯单位深⼊讨论，得出了⼀些结论，现在分享出来，仅供参考，欢迎讨论！
1、防⽕门监控
《GB50116》⽕规中，关于防⽕门联动或监控要求如下：
第4.6.1及其条⽂说明中，第1条中表达的意思即防⽕门控制只针对常开防⽕门，⽕灾时使⽤电动闭门器关闭，第2条，疏散通道上的防⽕门，不管是常开的或常闭的，其开闭信号应进⾏监视并反馈，可以看出，⾮疏散通道上的防⽕门不⽤监视，也不⽤控制，条⽂说明中，使⽤液压闭门器⾃动关门的闭门器，不需要联动
我们的观点：常开型的防⽕门，应进⾏控制并监视，在疏散通道上的闭门器⾃动关门的常闭防⽕门，只需要监视，其他区域的防⽕门，不需要联动，也不需要监视。
2、
我们的观点：为保证审图及消防验收，监控为消防设备双电源切换箱上双路电源都监控。
防火门监控系统一、设计依据国家标准《建筑设计防火规范》GB50016-2014国家标准《火灾自动报警系统设计规范》GB50116-2013；国家标准《防火门监控器》GB29364-2012；国家标准《防火门》相关规定GB12955-2008；国家标准《防火卷帘、防火门、防火窗施工及验收规范》GB 50877-2014；国家标准《推闩式逃生门锁通用技术要求》GB 30051-2013根据以上标准要求如下:1．防火门系统的联动控制设计，应符合下列规定：1.1．应由常开防火门所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号，作为常开防火门关闭的联动触发信号，联动触发信号应由火灾报警控制器或消防联动控制器发出，并应由消防联动控制器或防火门监控器联动控制防火门关闭。
1.2．疏散通道上各防火门的开启、关闭及故障状态信号应反馈至防火门监控器。
2.推闩式逃生门锁设计，应符合下列规定：2.1 人员密集场所内平时需要控制人员随意出入的疏散门和设置门禁系统的住宅、宿舍、公寓建筑的外门，应保证火灾时不需使用钥匙等任何工具即能从内部易于打开，并应在显著位置设置具有使用提示的标志，即必须设置推闩式逃生门锁系统；2.2．疏散通道上的常闭式防火门在紧情况下能够通过推闩的方式开门。
2.3．常闭式防火门在开启时能发出“这里是紧急出口非紧急情况下请勿使用、紧急出口已经打开请迅速撤离”等语音提示。
2.4. 报警提示音可通过与其相连的控制设备或自身需授权的复位装置进行复位(消音)；2.5. 具有电源正常工作状态和欠电压状态指示；2.6. 对接收与反馈信号输入、输出端口应采取电隔离措施。
2.7．常闭式防火门的开启、关闭及故障状态信号能反馈至防火门监控器。
3. 需专业公司依据技术要求书进行防火门监控系统深化设计，经原设计单位认可后，方可实施。
二、防火门监控系统组成和范围1.防火门监控系统组成：防火门监控主机、防火门监控分机、防火门监控器、防火门闭门器（常开）、逃生门锁（常闭）、和线路。

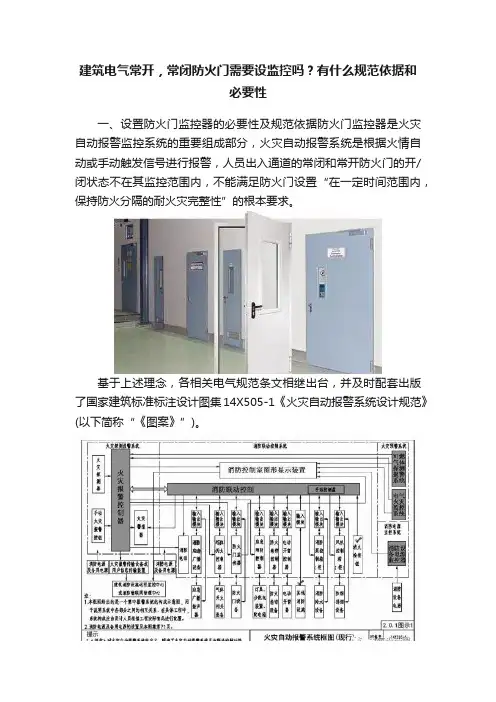

建筑电气常开，常闭防火门需要设监控吗？有什么规范依据和必要性一、设置防火门监控器的必要性及规范依据防火门监控器是火灾自动报警监控系统的重要组成部分，火灾自动报警系统是根据火情自动或手动触发信号进行报警，人员出入通道的常闭和常开防火门的开/闭状态不在其监控范围内，不能满足防火门设置“在一定时间范围内，保持防火分隔的耐火灾完整性”的根本要求。
基于上述理念，各相关电气规范条文相继出台，并及时配套出版了国家建筑标准标注设计图集14X505-1《火灾自动报警系统设计规范》(以下简称“《图案》”)。
GB50116-2013里明确规定了防火门的开闭状态需反馈到消防控制室。
若不安装，则通不过消防验收的。
“禹成消防”防火门监控系统用于监测防火门的状态、对处于非正常状态的防火门给出报警提示，提醒相关人员处理。
从而保障防火门正常工作，使防火门起到隔烟、防火、抑制火情蔓延、以及保护人员疏散的作用。
二、国家标准与规范的具体要求如下：《建筑防火设计规范》GB50016-20146.4.10（强制性条文）疏散走道在防火分区出应设置常开甲级防火门.6.5.1 防火门的设置应符合下列规定：（1）设置在建筑内经常有人通行出的防火门宜采用常开防火门。
常开防火门应能在火灾时自行关闭，并应有信号反馈功能。
（2）除允许设置常开防火门的位置，其他位置的防火门都采用常闭防火门，常闭防火门应在其明显位置设置“保持防火门关闭“等提示标识。
（3）除管井检修门和住宅的户门外，防火门应具有自行关闭功能。
双扇防火门应具有按顺序自行关闭的功能。
1、《火灾自动报警系统设计规范》GB50116-20134.6.1 防火门系统的联动控制设计，应符合下列规定：（1）应由常开防火门所在防火分区内的两只独立的火灾探测器或一只火灾探酬器与一只于动火灾报警按钮的报警信号，作为常开防火门关闭的联动触发信号，联动触发信号应由火灾报警控制器或消防联动控制器发出，并应由消防联动控制器或防火门监控器联动控制防火门关闭。

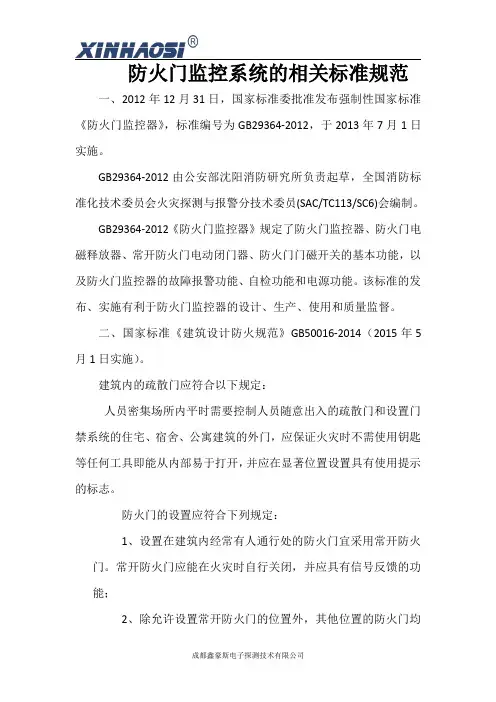

防火门监控系统的相关标准规范一、2012年12月31日，国家标准委批准发布强制性国家标准《防火门监控器》，标准编号为GB29364-2012，于2013年7月1日实施。
GB29364-2012由公安部沈阳消防研究所负责起草，全国消防标准化技术委员会火灾探测与报警分技术委员(SAC/TC113/SC6)会编制。
GB29364-2012《防火门监控器》规定了防火门监控器、防火门电磁释放器、常开防火门电动闭门器、防火门门磁开关的基本功能，以及防火门监控器的故障报警功能、自检功能和电源功能。
该标准的发布、实施有利于防火门监控器的设计、生产、使用和质量监督。
二、国家标准《建筑设计防火规范》GB50016-2014（2015年5月1日实施）。
建筑内的疏散门应符合以下规定：人员密集场所内平时需要控制人员随意出入的疏散门和设置门禁系统的住宅、宿舍、公寓建筑的外门，应保证火灾时不需使用钥匙等任何工具即能从内部易于打开，并应在显著位置设置具有使用提示的标志。
防火门的设置应符合下列规定：1、设置在建筑内经常有人通行处的防火门宜采用常开防火门。
常开防火门应能在火灾时自行关闭，并应具有信号反馈的功能；2、除允许设置常开防火门的位置外，其他位置的防火门均应采用常闭防火门。
三、GB50116-2013《火灾自动报警系统设计规范》防火门系统的联动控制设计，应符合下列规定：应由常开防火门所在防火门分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号，作为常开防火门的联动关闭信号，联动报警信号应由火灾报警控制器或消防联动控制器发出，应由消防联动控制器或者防火门监控器联动控制防火门关闭。
疏散通道上各防火门的开启、关闭及故障信号应反馈至防火门监控器。
疏散通道上设置的防火卷帘的联动控制设计，应符合下列规定：联动控制方式，防火分区内任两只感烟独立火灾探测器或任一只专门用于防火卷帘下降至距楼板面的1.8m处；任一只专门用于联动防火卷帘的感温防火探测器的报警信号应联动控制防火卷帘下降到楼板面；在卷帘的任一侧距卷帘纵深0.5-5m内，应设置不少于两只专门用于联动防火卷帘的感温火灾探测器。
防火门监控系统技术参数（一）引言概述：防火门监控系统是一种用于提高建筑物火灾安全性的技术设备。
它通过监测和控制防火门的状态，确保在火灾发生时防火门能够正常关闭，防止火势蔓延。
本文将介绍防火门监控系统的技术参数，包括门体结构、安全检测、报警方式、系统功能和适用范围等方面。
正文：一、门体结构1. 防火门材质：防火门通常采用不燃材料制作，如钢板、钢质骨架，保证其在火灾中不易燃烧。
2. 门体尺寸：防火门的尺寸应符合国家相关标准，通常根据建筑物的具体要求来确定。
3. 开闭方式：防火门可手动开闭或电动开闭，电动开闭方式更加智能，能够与监控系统实现联动。
二、安全检测1. 门体状态检测：通过传感器监测防火门的开闭状态，包括门的偏移、间隙等情况，确保门体密闭。
2. 温度检测：防火门监控系统应配备温度传感器，以监测门体周围环境温度，发现异常温度变化时及时报警。
3. 烟雾检测：在门体及其周围区域设置烟雾传感器，当检测到烟雾时，及时发出警报信号。
三、报警方式1.声光报警：防火门监控系统通常配备声光报警装置，当检测到异常情况时，通过发出声音和闪光灯警示人员。
2.远程报警：防火门监控系统可与建筑物的监控中心或消防控制中心联动，及时将报警信息发送给相关人员。
四、系统功能1. 实时监控：防火门监控系统能够实时监测防火门的状态，并通过触发报警系统提醒人员。
2. 历史记录：系统能够记录防火门的开闭情况、报警历史等信息，方便事后回溯和分析。
3. 远程控制：系统配备远程控制功能，可以通过网络或手机等终端实现对防火门的远程控制。
五、适用范围1. 商业建筑：如购物中心、办公楼等，确保在火灾发生时能够快速关闭防火门，减少火势蔓延。
2. 工业厂房：对于需求较高的工业厂房，防火门监控系统是必不可少的设备，确保生产区域的安全。
3. 公共场所：如医院、学校等，通过防火门监控系统，能够提供更高的火灾防范能力。
总结：防火门监控系统是提高建筑物火灾安全性的重要技术设备。
防火门监控系统教学设计引言防火门对于建筑物的安全至关重要，是保护人员生命财产安全的关键设备之一。
为了确保防火门的有效运行，防火门监控系统的设计和安装十分必要。
本文将介绍防火门监控系统的教学设计，以帮助读者理解系统的工作原理和操作方法。
一、系统设计目标防火门监控系统的设计目标是确保防火门的运行正常、状态可靠，并能及时发出警报或通知。
基于这一目标，我们可以制定以下设计要点：1. 实时监控：系统应能实时监控防火门的开闭状态，并能自动检测和报警。
2. 远程管理：系统应具备远程管理功能，方便管理员随时监控防火门的状态，远程控制和管理。
3. 多重警报：系统应通过多种方式发出警报，如声音、光线和短信等，确保接收方能及时获得信息。
4. 数据记录：系统应能记录防火门的开闭时间和状态，以供后续分析和管理。
二、系统组成部分防火门监控系统主要由以下几个组成部分构成：1. 门禁控制器：负责控制防火门的开闭，同时监测门体状态。
2. 传感器：用于监测防火门的开闭状态，常见的传感器包括开关传感器、磁性传感器和光电传感器等。
3. 警报器：用于发出警报信号，如声音警报器、闪光灯警报器等。
4. 监控中心：用于实时监控防火门状态、管理系统和接收警报信息。
5. 远程管理终端：用于远程管理和控制防火门监控系统的设备，可以是计算机、手机App等。
三、系统工作流程防火门监控系统的工作流程如下：1. 传感器监测：传感器监测防火门的开闭状态，将状态信号发送至门禁控制器。
2. 门禁控制器管理：门禁控制器对接收到的状态信号进行处理，根据设定的逻辑判断门体状态是否正常。
3. 警报触发：如果门体状态异常（如未关闭），门禁控制器将触发警报器，发出警报信号。
4. 监控中心接收：监控中心接收警报信号，并记录下相应的时间和门体状态。
5. 管理员操作：管理员在远程管理终端上可以查看防火门的状态，远程控制门禁控制器，进行系统的管理和操作。
四、系统应用示例防火门监控系统可广泛应用于各种建筑物，如商业综合体、公共场所、办公楼、酒店等。
（1）系统设计依据《建筑设计防火规范》GB50016-2014《火灾自动报警系统设计规范》GB50116—2013《防火门监控器》GB29364-2012《推闩式逃生门锁通用技术要求》GB30051-2013《防火卷帘、防火门、防火窗施工及验收规范》GB50877-2014《低压设计配电规范》GB50054-2011（2）系统功能描述防火门监控系统作为消防安全防范的一道防线，应具备以下功能：e常闭式防火门监搭常闭防火门始终处于关闭状态并将防火门的实时状态反馈给防火门监控器（主机），当防火门人为打开或者关闭不到位的情况下，防火门监控器（主机）会报警提示，确保防火门始终处于关闭状态，隔烟隔火，防止火势蔓延，保证防火区域内安全；e 常开式防火门监控日常情况下，常开防火门处于常开状态，便于人员通行及管理。
火灾的时候，联动闭门器应能使防火门按顺序平稳关闭，防止火势蔓延和烟气扩散；e 手动与自动控制防火门监控器（主机）可以满足手动和自动控制切换功能，工作人员还可以对安装在现场的联动闭门器进行手动控制；e 信号反馈：防火门监控系统应具备能全天候监控防火门开启、关闭及故障状态，并将信号反馈至防火门监控器（主机）；令报警联动：防火门系统的联动控制设计，应符合下列规定：1、应由常开防火门所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号，作为常开防火门关闭的联动触发信号，联动触发信号应由火灾报警控制器或消防联动控制器发出，并应由消防联动控制器或防火门监控器联动控制防火门关闭；2、支持与其它系统的组网和联动。
（3）系统组成防火门监控系统由防火门监控主机、防火门监控分机、防火门监控器、联动闭门器（电磁门吸）、逃生门锁（门磁开关）及管线等组成。
具体详细硬件介绍如下：1、防火门监控器（主机）1、产品概述：防火门监控器（主机）是防火门监控系统中的集中控制装置，安全可靠的操作系统平台，集中收集、处理、显示、记录各防火门的开门、关门状态以及现场监控器的故障状态；当接收到FAS系统的消防信号后，能及时发送动作指令控制防火门的关闭。
防火门监控系统配置方案（一）引言概述：防火门监控系统配置方案是为了提高建筑物的安全性和保护人员的生命财产安全而设计的。
本文将介绍防火门监控系统配置方案的详细内容，包括系统组成、主要功能和优势。
正文：一、系统组成1. 主控中心：负责整个系统的监控、数据分析和报警处理。
2. 监控终端：安装在每个防火门上，负责实时监测门的状态并向主控中心传输数据。
3. 报警装置：一旦防火门出现异常，如未关闭或被阻挡，即刻触发报警，及时向相关人员发送报警信息。
4. 数据存储设备：将每日的监测数据进行备份和存储，以备日后查询和分析。
二、主要功能1. 实时监控防火门状态：监控终端能够实时获取防火门的开关状态，确保门的正常运行。
2. 自动报警功能：一旦发现防火门异常情况，系统能够自动触发报警，及时提醒相关人员采取措施。
3. 数据分析与统计功能：主控中心能够对每个防火门的运行情况进行数据分析和统计，为管理者提供决策依据。
4. 远程监控与控制功能：管理者可以通过网络远程监控和控制整个防火门监控系统。
5. 报警记录和查询功能：主控中心能够记录所有的报警事件，并提供查询功能，方便查找和分析历史数据。
三、优势1. 提高建筑物安全性：通过实时监控防火门状态，能够及时发现门的异常情况，确保建筑物的安全性。
2. 减少人工巡检工作：传统的防火门巡检需要大量的人力，而防火门监控系统能够自动实时监测，减少人工巡检的频率。
3. 快速响应异常事件：系统能够自动触发报警，并及时通知相关人员，加快处理异常事件的效率。
4. 提供可视化监控界面：主控中心提供直观的可视化监控界面，方便管理者实时了解防火门运行情况。
5. 数据分析决策支持：通过对监测数据的分析和统计，可以为管理者提供决策支持，优化防火门管理。
总结：防火门监控系统配置方案提供了一种高效、安全的方法来监控和管理防火门。
通过实时监控、自动报警和数据分析等功能，能够提高建筑物的安全性，减少人工巡检工作，并为管理者提供决策支持。
防火门监控系统设计说明防火门是建筑物中重要的防火分隔和防烟设施，对保障人员生命财产安全起着至关重要的作用。
防火门监控系统则是对防火门工作状态进行实时监控和管理的智能化系统，能够有效提高防火门的可靠性和有效性。
以下是关于防火门监控系统的设计说明。
一、系统概述防火门监控系统主要由防火门监控器、监控模块、门磁开关、电动闭门器等设备组成。
系统通过对防火门的开启、关闭状态进行实时监测，并在发生异常情况时及时报警和控制，确保防火门在火灾发生时能够正常关闭，阻止火势蔓延和烟雾扩散。
二、设计依据1、《火灾自动报警系统设计规范》（GB 50116-2013）2、《防火门监控器》（GB 29364-2012）3、《建筑设计防火规范》（GB 50016-2014）（2018 年版）4、相关的国家和地方标准及规范三、系统功能1、实时监测功能防火门监控系统能够实时监测防火门的开启、关闭状态，以及闭门器、门锁等部件的工作状态。
2、故障报警功能当防火门出现故障，如闭门器损坏、门磁开关故障、电源故障等，系统能够及时发出报警信号，并显示故障的位置和类型。
3、控制功能系统可以远程控制防火门的关闭，确保在火灾发生时防火门能够及时关闭。
4、数据存储与查询功能系统能够存储防火门的运行数据，包括开启关闭时间、故障信息等，方便用户进行查询和分析。
5、显示功能通过监控器的显示屏或上位机软件，能够直观地显示防火门的工作状态和系统运行情况。
四、系统组成1、防火门监控器防火门监控器是系统的核心设备，负责接收和处理来自监控模块的信息，进行数据分析和判断，并发出控制指令和报警信号。
监控器应具备大容量的数据存储能力、可靠的通信功能和友好的人机界面。
2、监控模块监控模块安装在防火门附近，用于采集防火门的状态信息，并将其传输给监控器。
监控模块应具备良好的抗干扰能力和稳定性。
3、门磁开关门磁开关安装在防火门和门框上，用于检测防火门的开启和关闭状态，并将信号传输给监控模块。
防火门监控系统的设计和应用引言建筑防火门是保持建筑防火分隔完整的主要物体之一，其具有一定的阻火、耐火功能，可将大火控制在预定的范围内［1］。
在疏散通道上的防火门是人员安全疏散和消防人员进行火灾扑救的通道，在火灾或其他紧急状况下，防火门可以被迅速打开; 但火灾的烟气和火势也可能通过未完全关闭的防火门窜入疏散通道或其他防火分区，导致人员无法疏散或火势蔓延到其他防火分区。
然而，有较多的建筑投入使用后，防火门的开启方式并没有完全按照设计时的方式进行开启或关闭，一旦发生火灾，防火门无法有效阻隔烟气和火势。
为确保防火门发挥其应有的作用，《火灾自动报警系统设计规范》( GB 50116-2013) 规定了在建筑中须设置防火门监控系统，该套系统的正确设计和安装可以起到保证防火门在火灾时阻隔火势、确保人员安全疏散的重要作用。
本文将就防火门监控系统的设计及安装作简要的介绍。
1 防火门监控系统防火门监控系统是火灾自动报警系统的一个子系统，其主要作用是监控疏散通道上防火门的开闭及故障状态。
该系统主要由防火门监控器、防火门监控分机、防火门监控模块及监视联动装置组成，防火门的监视联动装置包括电动闭门器、手动按钮、电磁释放器和门磁开关等。
防火门监控器可以显示防火门的开启、关闭和故障状态，发生火灾时对防火门的开闭状态进行控制，并将各个防火门的信息传输至火灾自动报警系统主机；监控分机可以扩大监控系统的工作范围和规模；监控模块接收监控器的信号，对现场监视联动装置进行控制，并采集现场监视联动设备的状态信息，传输至监控器；电动闭门器可以改变或保持防火门的开闭状态，并能将其状态信息反馈至防火门监控器；电磁释放器使常开防火门平时保持打开状态，在接收到信号后关闭防火门，并将本身的状态信息反馈至监控器；门磁开关用于监视防火门的开闭状态，并将其状态信息反馈至防火门监控器。
防火门监控系统的主要组成形式如图1所示，相关图例见表1。
图1 防火门监控系统示意图表1 防火门监控系统图例表2防火门监控器及监控分机防火门监控器为防火门监控系统的核心。
防火门监控系统设计说明（一）引言概述：防火门监控系统是一种用于监控和管理建筑物中的防火门状态的技术系统。
其设计目的是为了确保防火门在火灾发生时能够有效地关闭，并防止火灾蔓延，保护人员生命财产安全。
本文将对防火门监控系统的设计进行说明，包括系统的硬件设备、软件功能以及系统的优势和应用范围等方面。
正文内容：1. 设计目标a) 确保防火门能够自动关闭并锁定，以阻止火势蔓延。
b) 提供实时监控和报警功能，及时响应门的异常状态。
c) 支持远程操作和远程监控，方便管理人员对门状态进行控制和查看。
2. 硬件设备a) 门磁传感器：用于检测防火门的打开关闭状态。
b) 摄像头：用于实时监控防火门及其周围环境。
c) 报警设备：用于在门状态异常时及时发出警报。
d) 控制器：用于接收门磁传感器和摄像头的信号，并控制门的关闭和锁定。
3. 软件功能a) 实时监控：通过连接摄像头，实时监控防火门的状态，并将视频传输到监控中心。
b) 报警处理：在防火门状态异常时，系统能够自动发出警报，同时在监控中心显示门的位置和状态。
c) 远程操作：支持管理人员通过远程控制器对门进行开关和锁定的操作，并能实时获取门的状态信息。
d) 日志记录：系统能够记录门状态的变化，并保存相关日志，方便后续的管理和分析。
e) 数据分析：系统能够根据门状态的数据进行分析，发现潜在的问题并及时做出预警。
4. 系统优势a) 实时性高：系统能够及时响应门状态的异常，并在最短时间内发出警报。
b) 可靠性强：采用高质量的硬件设备和稳定的软件系统，确保系统长时间稳定运行。
c) 易于扩展：系统可以根据需要进行扩展，添加更多的防火门和监控设备。
d) 操作简便：系统具有友好的用户界面和操作流程，管理人员可以轻松上手操作。
5. 应用范围a) 商业建筑：如办公楼、购物中心等。
b) 公共场所：如学校、医院、图书馆等。
c) 工厂和仓库：防火门可以用于分隔不同区域，避免火灾扩散。
d) 住宅楼：防火门可以提供居民们的生命财产安全保障。
《火灾自动报警系统设计规范》 GB50116-2013
► 4 消防联动控制设计
► 4.6防火门及防火卷帘系统的联动控制设计
► 4.6.1防火门系统的联动控制设计，应符合下列规定：
►1应由常开防火门所在防火分区内的两支独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号，作为常开防火门关闭的联动触发信号，联动触发信号应由火灾报警控制器或消防联动控制器发出，并应由消防联动控制器或防火门监控器联动控制防火门关闭。
►2疏散通道上各防火门的开启、关闭及故障状态信号应反馈至防火门监控器。
► 4.10.2消防联动控制器应具有自动打开涉及疏散的电动栅杆等的功能。
► 4.10.3消防联动控制器应具有打开疏散通道上由门禁系统控制的门和庭院电动大门的功能，并应具有打开停车场出入口挡杆的功能。
► 6 系统设备的设置
防火门监控器应设置在消防控制室内，未设置消防控制室时，应设置在有人
值班的场所。
电动开门器的手动控制按钮应设置在防火门内侧墙面上，距门不宜超过
0.5m，底边距地面高度宜为0.9m~1.3m。
防火门监控器的设置应符合火灾报警控制器的安装设置要求。
《消防控制室通用技术要求》 GB25506-2010
►5控制和显示要求
► 5.3消防联动控制器
► 5.3.9对防火门及防火卷帘系统的控制和显示应符合下列要求：
►a）应能显示防火门控制器、防火卷帘控制器的工作状态和故障状态等动态信息；
►b）应能显示防火卷帘、常开防火门、人员密集场所中因管理需要平时常闭的疏散门及具有信号反馈功能的防火门的工作状态；
►c）应能关闭防火卷帘和常开防火门，并显示其反馈信号。
建筑设计防火规范》GB50016-2014
► 6.5 防火门、窗和防火卷帘
► 6.5.1 防火门的设置应符合下列规定：
► 1 设置在建筑内经常有人通行处的防火门宜采用常开防火门。
常开防火门应能在火灾时自行关闭，并应具有信号反馈的功能；
► 2 除允许设置常开防火门的位置外，其他位置的防火门均应采用常闭防火门。
常闭防火门应在其明显位置设置“保持防火门关闭”等提示标识；
► 3 除管井检修门和住宅的户门外，防火门应具有自行关闭功能。
双扇防火门应具有按顺序自行关闭的功能；
► 4 除本规范第6.4.11条第4款的规定外，防火门应能在其内外两侧手动开启；
► 5 设置在建筑变形缝附近时，防火门应设置在楼层较多的一侧，并应保证防火门开启时门扇不跨越变形缝；
► 6 防火门关闭后应具有防烟性能；
►8.1.7 设置火灾自动报警系统和自动灭火系统或设置火灾自动报警系统和机械防（排）烟设施的建筑（群）应设置消防控制室。
消防控制室的设置应符合下列规定：
► 1 单独建造的消防控制室，其耐火等级不应低于二级；
► 2 附设在建筑内的消防控制室，宜设置在建筑内首层或地下一层，并宜布置在靠外墙部位；
► 3 不应设置在电磁场干扰较强及其他可能影响消防控制设备正常工作的房间附近；
► 4 疏散门应直通室外或安全出口。
► 5 消防控制室内的设备构成及其对建筑消防设施的控制与显示功能以及向远程监控系统传输相关信息的功能，应符合现行国家标准《火灾自动报警系统设计规范》GB 50116和《消防控制室通用技术要求》GB 25506的规定。
