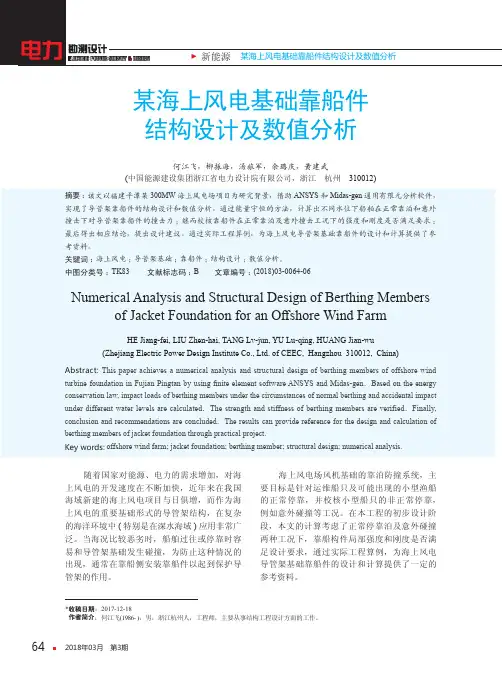

某海上风电基础靠船件结构设计及数值分析何江飞，柳振海，汤旅军，余璐庆，黄建武(中国能源建设集团浙江省电力设计院有限公司，浙江 杭州　310012)摘要：该文以福建平潭某300MW 海上风电场项目为研究背景，借助ANSYS 和Midas-gen 通用有限元分析软件，实现了导管架靠船件的结构设计和数值分析。

通过能量守恒的方法，计算出不同水位下船舶在正常靠泊和意外撞击下对导管架靠船件的撞击力；继而校核靠船件在正常靠泊及意外撞击工况下的强度和刚度是否满足要求；最后得出相应结论，提出设计建议。

通过实际工程算例，为海上风电导管架基础靠船件的设计和计算提供了参考资料。

关键词：海上风电；导管架基础；靠船件；结构设计；数值分析。

中图分类号：TK83 文献标志码：B 文章编号：(2018)03-0064-06Numerical Analysis and Structural Design of Berthing Membersof Jacket Foundation for an Offshore Wind FarmHE Jiang-fei, LIU Zhen-hai, TANG Lv-jun, YU Lu-qing, HUANG Jian-wu(Zhejiang Electric Power Design Institute Co., Ltd. of CEEC, Hangzhou 310012, China)Abstract: This paper achieves a numerical analysis and structural design of berthing members of offshore wind turbine foundation in Fujian Pingtan by using finite element software ANSYS and Midas-gen ．Based on the energy conservation law, impact loads of berthing members under the circumstances of normal berthing and accidental impact under different water levels are calculated ．The strength and stiffness of berthing members are verified ．Finally, conclusion and recommendations are concluded ．The results can provide reference for the design and calculation of berthing members of jacket foundation through practical project.Key words: offshore wind farm; jacket foundation; berthing member; structural design; numerical analysis.随着国家对能源、电力的需求增加，对海上风电的开发速度在不断加快，近年来在我国海域新建的海上风电项目与日俱增，而作为海上风电的重要基础形式的导管架结构，在复杂的海洋环境中(特别是在深水海域)应用非常广泛。
