海上风电基础概述

海上风机基础形式（原创实用版）目录一、引言二、海上风力发电基础形式概述1.定义及分类2.发展背景及意义三、海上风电机组基础结构1.现今主要形式2.各类基础结构的适用情况及优缺点四、海上风电基础的发展趋势五、结论正文一、引言随着全球气候变暖和能源价格的持续上涨，发展新能源和可再生能源已成为世界各国的共同关注。

其中，海上风力发电作为一种清洁、可再生的能源形式，得到了越来越多国家的重视。

为更好地推广和应用海上风电技术，本文将对海上风力发电基础形式进行分析和探讨，以期为海上风电场的建设提供借鉴和参考。

二、海上风力发电基础形式概述1.定义及分类海上风力发电基础形式是指支撑海上风电机组的建筑物或结构物。

根据不同的分类标准，海上风电基础形式可以分为以下几类：（1）固定式基础：包括单桩、群桩等类型，主要适用于浅海区域。

（2）漂浮式基础：主要包括单体漂浮式、群体漂浮式等类型，适用于深海区域。

（3）海底固定式基础：如海底电缆、海床锚等类型，适用于深海区域。

2.发展背景及意义随着全球能源消耗的持续增长和环境污染问题日益严重，各国政府纷纷提出发展可再生能源的战略目标。

海上风力发电具有资源丰富、占地面积小、对环境影响较小等优点，成为各国政府和企业竞相发展的领域。

海上风力发电基础形式的研究和创新，对于提高海上风电场的安全性、稳定性和经济性具有重要意义。

三、海上风电机组基础结构1.现今主要形式目前，海上风电机组的基础结构主要有以下几种：（1）单桩基础：单桩基础是海上风电场中最常见的一种基础形式，其结构简单，施工方便，适用于各种海况。

（2）群桩基础：群桩基础由多根桩基组成，可以提高风电机组的稳定性，适用于海况较恶劣的区域。

（3）漂浮式基础：漂浮式基础适用于深海区域，其主要特点是可以随着海浪的波动而上下浮动，以减小对海底的影响。

（4）海底固定式基础：海底固定式基础通过海底电缆、海床锚等结构将风电机组固定在海底，适用于深海区域。

2.各类基础结构的适用情况及优缺点（1）单桩基础：适用情况广泛，优点是结构简单、施工方便，缺点是对海况要求较高。

各种海上风电地基基础的适用范围1 海上风电机组基础结构设计需考虑的因素海上风电机组基础结构设计中，基础形式选择取决于水深、水位变动幅度、土层条件、海床坡率与稳定性、水流流速与冲刷、所在海域气候、风电机组运行要求、靠泊与防撞要求、施工安装设备能力、预加工场地与运输条件、工程造价和项目建设周期要求等。

当前阶段国内外海上风电机组基础常用类型包括单桩基础、重力式基础、桩基承台基础(潮间带风电机组)、高桩承台基础、三脚架或多脚架基础、导管架基础等。

试验阶段的风电机组基础类型包括悬浮式、吸力桶式、张力腿式、三桩钢架式基础等形式，但仅处于研究或试验阶段。

基础型式结构特征优缺点造价成本适用范围安装施工重力式有混凝土重力式基础和钢沉降基础结构简单、抗风浪袭击性能好；施工周期长，安装不便较低浅水到中等水深（0～10m）大型起重船等单桩式靠桩侧土压力传递风机荷载安装简便，无需海床准备；对土体扰动大，不适于岩石海床高浅水到中等水深（0～30m）液压打桩锤、钻孔安装多桩式上部承台/三脚架/四脚架/导管架适用于各种地质条件，施工方便；建造成本高，难移动高中等水深到深水（>20m）蒸汽打桩锤、液压打桩锤浮式直接漂浮在海中（筒型基础/鱼雷锚/平板锚）安装灵活，可移动、易拆除；基础不稳定，只适合风浪小的海域较高深水（>50m）与深水海洋平台施工法一致吸力锚利用锚体内外压力差贯入海床节省材料，施工快，可重复利用；“土塞”现象，倾斜校正低浅水到深水（0～25m）负压下沉就位表1 当前常用风电基础形式的比较2 中国各海域适用风电基础形式的分析我国渤海水深较浅,辽东湾北部浅海区水深多小于10 m ,海底表层为淤泥、粉质粘土、淤泥质粉砂，粉土底部沉积物以细砂为主,承载力相对较大,可作持力层。

和粉砂层,承载力小,易液化,不适宜作持力层;而黄河口海域多为黄河泥沙冲淤海底,因此,渤海的大部分海域为淤泥质软基海底,冲刷现象也较为严重,且冬季有冰荷载的作用,不宜采用重力式基础和负压桶基础,可采用单桩结构。

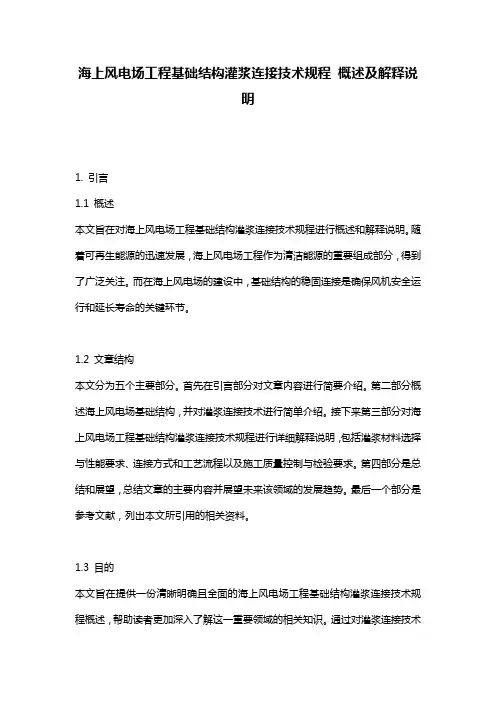

海上风电场工程基础结构灌浆连接技术规程概述及解释说明1. 引言1.1 概述本文旨在对海上风电场工程基础结构灌浆连接技术规程进行概述和解释说明。

随着可再生能源的迅速发展，海上风电场工程作为清洁能源的重要组成部分，得到了广泛关注。

而在海上风电场的建设中，基础结构的稳固连接是确保风机安全运行和延长寿命的关键环节。

1.2 文章结构本文分为五个主要部分。

首先在引言部分对文章内容进行简要介绍。

第二部分概述海上风电场基础结构，并对灌浆连接技术进行简单介绍。

接下来第三部分对海上风电场工程基础结构灌浆连接技术规程进行详细解释说明，包括灌浆材料选择与性能要求、连接方式和工艺流程以及施工质量控制与检验要求。

第四部分是总结和展望，总结文章的主要内容并展望未来该领域的发展趋势。

最后一个部分是参考文献，列出本文所引用的相关资料。

1.3 目的本文旨在提供一份清晰明确且全面的海上风电场工程基础结构灌浆连接技术规程概述，帮助读者更加深入了解这一重要领域的相关知识。

通过对灌浆连接技术规程进行详细解释说明，读者可以了解到灌浆材料选择与性能要求、连接方式和工艺流程以及施工质量控制与检验要求等方面的具体内容。

同时，通过总结和展望部分，读者可以对未来海上风电场工程基础结构灌浆连接技术的发展趋势有一定的了解。

通过本文的阅读，读者将能够更好地理解和应用海上风电场工程基础结构灌浆连接技术规程，并为相关领域的研究和实践提供参考。

2. 海上风电场工程基础结构灌浆连接技术规程概述2.1 海上风电场基础结构概述海上风电场是指将风力发电机组安装在海洋中的固定或浮动式平台上，利用海洋中的风能来发电。

为了确保海上风电场的稳定性和可靠性，需要建立合适的基础结构。

海上风电场的基础结构通常包括桩基和桩帽两个主要部分。

桩基是通过钢管桩或混凝土滨海墙将发电机组固定在海床上，而桩帽则与桩基相连，支撑起发电机组。

2.2 灌浆连接技术简介灌浆连接技术是在海上风电场工程中用于固定和加固桩帽与桩基之间连接的一种关键技术。

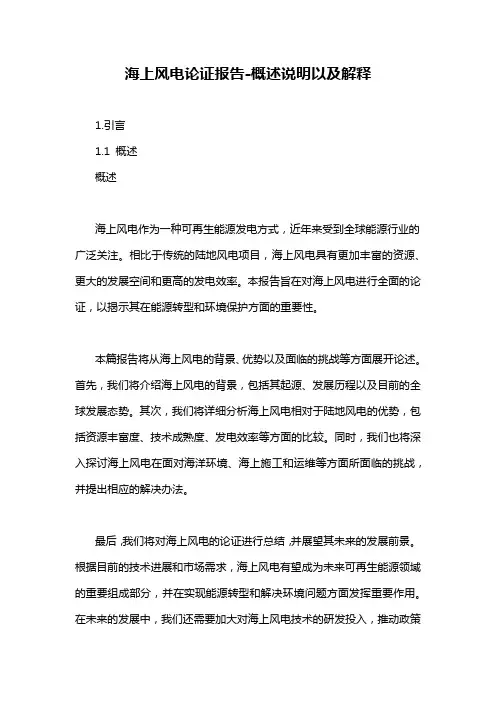

海上风电论证报告-概述说明以及解释1.引言1.1 概述概述海上风电作为一种可再生能源发电方式，近年来受到全球能源行业的广泛关注。

相比于传统的陆地风电项目，海上风电具有更加丰富的资源、更大的发展空间和更高的发电效率。

本报告旨在对海上风电进行全面的论证，以揭示其在能源转型和环境保护方面的重要性。

本篇报告将从海上风电的背景、优势以及面临的挑战等方面展开论述。

首先，我们将介绍海上风电的背景，包括其起源、发展历程以及目前的全球发展态势。

其次，我们将详细分析海上风电相对于陆地风电的优势，包括资源丰富度、技术成熟度、发电效率等方面的比较。

同时，我们也将深入探讨海上风电在面对海洋环境、海上施工和运维等方面所面临的挑战，并提出相应的解决办法。

最后，我们将对海上风电的论证进行总结，并展望其未来的发展前景。

根据目前的技术进展和市场需求，海上风电有望成为未来可再生能源领域的重要组成部分，并在实现能源转型和解决环境问题方面发挥重要作用。

在未来的发展中，我们还需要加大对海上风电技术的研发投入，推动政策支持和市场竞争，以进一步发展海上风电产业。

综上所述，本报告将对海上风电的论证进行全面的概述和分析，旨在为相关利益方提供决策依据和建议，推动海上风电的可持续发展。

1.2 文章结构本文由以下几个部分组成：引言、正文和结论。

在引言部分，我们将概述海上风电的背景，并明确本文的目的。

通过对海上风电的背景进行介绍，读者可以对海上风电的基本概念和发展历程有一个整体的了解。

同时，我们会明确本文的目的，即通过论证，探讨海上风电的优势和挑战，并对其未来发展进行展望。

在正文部分，我们将详细讨论海上风电的优势和挑战。

首先，我们会介绍海上风电的背景，包括其起源和发展情况。

然后，我们将重点探讨海上风电的优势，包括其可再生性和环保性，以及其对能源安全和经济发展的贡献。

同时，我们也会深入分析海上风电面临的挑战，如技术难题、成本和可持续性等方面的问题。

通过对海上风电的优势和挑战进行全面论述，读者可以更加全面地了解海上风电的现状和发展前景。

漂浮式海上风电机组基础及系泊系统设计导则漂浮式海上风电机组是一种利用风能发电的装置，它可以在海上进行安装和运行。

为了确保机组的稳定性和安全性，需要设计合适的基础和系泊系统。

本文将介绍漂浮式海上风电机组基础及系泊系统的设计导则。

一、基础设计导则1. 基础类型选择：根据海洋环境条件和机组规模，选择合适的基础类型，常见的有浮式基础、半浮式基础和沉管基础等。

浮式基础适用于较浅的海域，半浮式基础适用于中等深度的海域，沉管基础适用于深海。

2. 基础材料选择：考虑到海水的腐蚀性和机组的重量，基础材料需要具备良好的耐腐蚀性和强度。

常见的基础材料有混凝土、钢材和复合材料等，选择合适的材料可以提高基础的稳定性和耐久性。

3. 基础形状设计：基础的形状设计应考虑到机组的重心和风力对基础的影响。

合理的基础形状可以减小基础的倾斜和摇晃，提高机组的稳定性。

常见的基础形状有圆形、方形和多边形等。

4. 基础固定方式设计：基础的固定方式有锚链固定、钢缆固定和锚桩固定等。

选择合适的固定方式可以提高基础的稳定性和抗风性能。

同时，还需要考虑到基础的安装和维护便捷性。

二、系泊系统设计导则1. 系泊系统类型选择：根据基础类型和海洋环境条件，选择合适的系泊系统类型。

常见的系泊系统类型有单点系泊、多点系泊和主动控制系泊等。

单点系泊适用于浅海区域，多点系泊适用于中等深度的海域，主动控制系泊适用于深海。

2. 系泊系统材料选择：系泊系统的材料需要具备良好的耐腐蚀性和强度。

常见的系泊系统材料有钢材和合成材料等，选择合适的材料可以提高系统的耐久性和可靠性。

3. 系泊系统布置设计：系泊系统的布置设计应考虑到基础的形状和机组的重心。

合理的布置设计可以减小系泊系统的摆动和张力，提高机组的稳定性。

同时，还需要考虑到系统的安装和维护便捷性。

4. 系泊系统参数计算：根据机组的重量、风力和海洋环境条件，计算系泊系统的参数，包括锚链长度、钢缆长度和系泊点位置等。

合理的参数计算可以确保系统的稳定性和抗风性能。

海上风电施工简介目录1 海上风电场主要单项工程施工方案 (1)1.1 风机基础施工方案 (1)1.2 风机安装施工方案 (13)1.3 海底电缆施工方案 (19)1.4海上升压站施工方案 (23)2 国内主要海上施工企业以及施工能力调研 (35)2.1 中铁大桥局 (35)2.2 中交系统下企业 (41)2.3 中石（海）油工程公司 (46)2.4 龙源振华工程公司 (48)3 国内海洋开发建设领域施工业绩 (52)3.1 跨海大桥工程 (52)3.2 港口设施工程 (55)3.3 海洋石油工程 (55)3.4 海上风电场工程 (58)4 结语 (59)1 海上风电场主要单项工程施工方案1.1 风机基础施工方案国外海上风电起步较早，上世纪九十年代起就开始研究和建设海上试验风电场，2000年后，随风力发电机组技术的发展，单机容量逐步加大，机组可靠性进一步提高，大型海上风电场开始逐步出现。

国外海上风机基础一般有单桩、重力式、导管架、吸力式、漂浮式等基础型式，其中单桩、重力式和导管架基础这三种基础型式已经有了较成熟的应用经验，而吸力式和漂浮式基础尚处于试验阶段。

舟山风电发展迅速。

目前国内海上风机基础尚处于探索阶段，已建成的四个海上风电项目，除渤海绥中一台机利用了原石油平台外，上海东海大桥海上风电场和响水近海试验风电场均采用混凝土高桩承台基础，江苏如东潮间带风电场则采用了混凝土低桩承台、导管架及单桩三种基础型式。

图1.1-1 重力式基础型式图1.1-2 多桩导管架基础型式图1.1-3 四桩桁架式导管架基础型式图1.1-4单桩基础型式图1.1-5 高桩混凝土承台基础型式图1.1-6低桩承台基础型式基于国内外海上、滩涂区域风电场的建设经验，结合普陀6号海上风电场2区工程的特点及国内海洋工程、港口工程施工设备、施工能力，可研阶段重点考察桩式基础，并针对5.0MW风电机组拟定五桩导管架基础、高桩混凝土承台基础和四桩桁架式导管架基础作为代表方案进行设计、分析比较。
