机械原理tu01绪论1

01机械原理概述Chapter机械原理的定义与重要性定义重要性机械原理的研究对象和内容研究对象主要研究各种机构（如连杆机构、凸轮机构、齿轮机构等）和机器（如内燃机、电动机、机床等）的工作原理、运动特性、力学性能以及设计计算方法等。

研究内容包括机构的组成原理、运动学分析、动力学分析、机械效率与自锁、机器的平衡与调速等。

机械原理的发展历程和趋势发展历程发展趋势02机构的结构分析与设计Chapter机构的基本概念和分类机构定义由刚性构件通过运动副连接而成的系统，用于传递运动和力。

机构分类根据运动特性可分为连杆机构、凸轮机构、齿轮机构等。

运动副类型包括低副（转动副、移动副）和高副（点接触、线接触）。

结构分析通过自由度计算、运动链分析等方法，确定机构的组成、运动特性和约束条件。

综合方法基于功能需求，选择合适的机构类型，进行组合、变异和演化，设计出满足特定要求的机构。

创新设计运用创新思维和现代设计方法，如拓扑优化、仿生学等，进行机构创新设计。

机构的结构分析和综合方法机构设计的原则和方法设计原则设计方法案例分析03机械传动与驱动Chapter机械传动的类型和特点摩擦传动啮合传动利用齿轮、链轮等啮合元件传递动力和运动。

具有传动效率高、工作可靠、使用寿命长等优点，但需要较高的制造精度和安装精度。

齿轮类型选择齿轮参数设计强度校核030201齿轮传动的设计与分析链传动和带传动的设计与分析链传动设计带传动设计强度校核液压与气压传动的设计与分析液压传动设计01气压传动设计02控制与调节0304机械系统动力学与振动Chapter机械系统动力学的基本概念和方法动力学基本概念动力学建模方法动力学分析方法机械系统的振动分析和控制振动基本概念振动分析方法振动控制策略机械系统动力学优化设计方法优化设计基本概念动力学优化设计方法优化设计实例分析05机械制造工艺与装备Chapter机械制造工艺的基本概念和流程机械制造工艺的基本概念机械制造工艺的流程机械制造装备的分类和特点机械制造装备的分类机械制造装备的特点先进制造技术是指基于先进制造理论、技术和方法的总称，包括计算机辅助设计（CAD ）、计算机辅助制造（CAM ）、计算机辅助工艺规划（CAPP ）、数控技术（NC ）、柔性制造系统（FMS ）等。

§1-1 研究对象及内容1.研究对象：本课程研究的对象是机械。

所谓机械就是机构与机器的总称。

2.机构：用来传递与变换运动和力的可动装置。

它可以变换和传递机器之间的运动形式（比如往复移动变为转动）及速度（比如高速变低速）。

比如自行车要通过链条传动把脚踏的旋转运动变为后轮的旋转运动，链条就是一种机构；指针手表通过齿轮保持时、分、秒针之间的比例关系，齿轮也是一种机构；还有折叠式家具及门铰链大多采用的是连杆机构；还有一定功率下电机的输出力矩很小，不能直接使用，也是采用齿轮机构来获得所需的力矩。

常见的机构有带传动机构、链传动机构、齿轮机构、凸轮机构、连杆机构、曲柄滑块机构、蜗轮蜗杆传动机构、螺旋机构。

3.机器：由原动部分、传动部分（机构）、执行部分和控制部分组成的、执行机械运动的装置，它可以转换和传递能量、物料和信息。

比如缝纫机可以缝合衣服，它是机器；汽车可以运送物料，它也是机器；打印机可以把电子信息变为纸上可见的信息，它还是机器；这些机器的共同点就是它们都是由多个机构组成的，且都是通过做有用功来完成机械运动的。

4.机器的分类：机器按其用途可分为两类：①原动机凡将其他形式的能量转换为机械能的机器称为原动机；②工作机凡利用机械能来完成有用功的机器称为工作机。

5.机器的结构：①传统的机器由如下三个部分组成：②现代的机器由如下四个部分组成：③现代先进的机器由如下五个部分组成：6.实例：①内燃机内燃机就是把燃油的热能（化学能）转换为机械能的机器。

它由活塞、连杆、曲轴组成的连杆机构进行动力驱动，并由一对大小齿轮机构、凸轮机构组成配气系统。

其原理如下：当气缸内的气体受热膨胀后，气体产生的压力会使活塞作上下往复运动，连杆把活塞的往复运动变为连续旋转的运动并传递给曲轴，使其对外输出动力，同时装在曲轴上的小齿轮又将曲轴的旋转传递给相邻的大齿轮，带动大齿轮轴上的凸轮按另一种速度旋转，进一步推动配气系统的阀杆上下往复运动，使阀门按一定的时间要求启闭实现配气，从而让活塞能周而复始地进行往复运动，机器能连续地实现能量的转换。

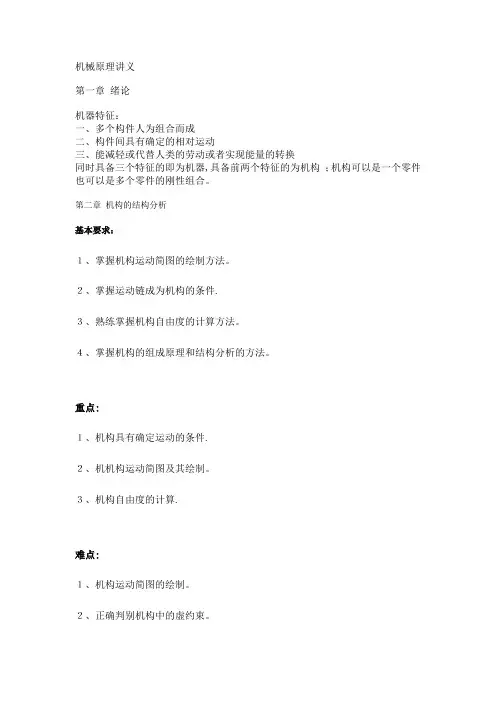

机械原理讲义第一章绪论机器特征：一、多个构件人为组合而成二、构件间具有确定的相对运动三、能减轻或代替人类的劳动或者实现能量的转换同时具备三个特征的即为机器,具备前两个特征的为机构；机构可以是一个零件也可以是多个零件的刚性组合。

第二章机构的结构分析基本要求：１、掌握机构运动简图的绘制方法。

２、掌握运动链成为机构的条件.３、熟练掌握机构自由度的计算方法。

４、掌握机构的组成原理和结构分析的方法。

重点:１、机构具有确定运动的条件.２、机机构运动简图及其绘制。

３、机构自由度的计算.难点:１、机构运动简图的绘制。

２、正确判别机构中的虚约束。

本章口诀诗：活杆三乘有自由，两低一高减中求；认准局复虚约束，简式易记考无忧。

本章作业:２－８（要求用五个方案改进）、２－１０、２－１２、２－１４２－１５（a)、２－１６（b）、２－１７、２－１９§2-1 平面机构运动简图一、机构及其组成1、机构的两大类型:平面机构、空间机构2、机构的两组成要素:①构件②运动副3、构件类型：①活动构件②固定构件（又称机架）二、运动副及其分类1、活动构件的自由度与约束自由度：作为独立运动单元可能的独立运动数约束：对物体运动自由度的限制2、运动副及其分类定义：构件间的可动联接。

类型：高副、低副。

三、平面机构运动简图1、定义及意义定义：用简单的线条和规定符号分别代表构件和运动副、用以表示各构件之间相对位置和相互运动关系的图形。

意义：方便进行运动学和动力学分析，便于技术出差时很快画出你所感兴趣的机器或机构的结构与运动特点。

2、绘制步骤从原动件开始、顺藤摸瓜（构件为藤，运动副为瓜）依次用线条和符号表示之(按尺寸比例）。

总结：低副产生两个约束即限制两个自由度。

高副，限制沿公法线方向的移动，但可沿切向移动和绕接触点转动。

§2-2 平面机构自由度计算一、平面机构具有确定运动的条件1、平面机构自由度公式的推导N个构件，1个机架,n=N-1为活动件数低副包括移动副和转动副自由度计算公式： F=3n—2Pl—Ph2、机构具有确定运动的条件：机构的原动件数等于机构的自由度数；Ｆ≥１二、自由度计算时的注意事项:1、认准复合铰链、局部自由度和虚约束1）复合铰链：多构件在同一处用回转副联接时，真正的回转副个数等于构件数—1。
