机械原理第一章绪论PPT课件

机械原理第一章绪论PPT课件
机构(machanism)：用来传递 运动和力或改变运动形式的构 件系统
-
13
-
14
-
15
机械是机构与机器的总称。
机构和机器的区别：
•机构只是一个构件系统，而机 器除构件系统外，还包含电气、 液压等其它系统
• 机构只用来传递运动和力，而 机器除传递运动和力外，还具 有变换或传递能量、物料和信 息的功能
2)具有用瞬心法对高、低副机构进行速度分析，和用图 解法或解析法对Ⅱ级机构进行运动分析的基本技能。
3)具有按已知的几何条件和运动条件对几种主要的平面 机构进行运动设计的某些基本知识和能力。
4)初步具有确定简单机械运动方案的能力。
-
21
第一章 绪 论
5)具有按已知动力学条件分析和设计机械的某些基本 知识。
-
1
第一章 绪 论 (Introduction) §1-1 本课程研究的对象及内容
机械原理又称为机器理论与机构学。 机械原理 Theory of Machines and Mechanisms
机械原理的研究对象是机械(machinery) 。 机械原理是研究机构和机器的运动及动力特性，以及
机
是完成有用的机械功或者是搬运物品。
工作机器 例如：起重机、织布机、缝纫机、汽
器
车、飞机和金属切削加工机床等。
是用来获得和变换信息。例如：机械 信息机器 式积分仪、计帐机、机器人和绘图仪。
机器与其它装置的主要区别是：机器一定要作机械运动， 并通过运动来实现能量、物料和信息的变换
-
7
第一章 绪 论
现代机器通常由控制系统、信息测量和处理系统、动 力部分、传动部分及执行机构系统等组成。 机器的三个共同特点： 1、都是人为的实物组合； 2、各部分之间具有确定的相对运动； 3、用来变换或传递能量、物料和信息。

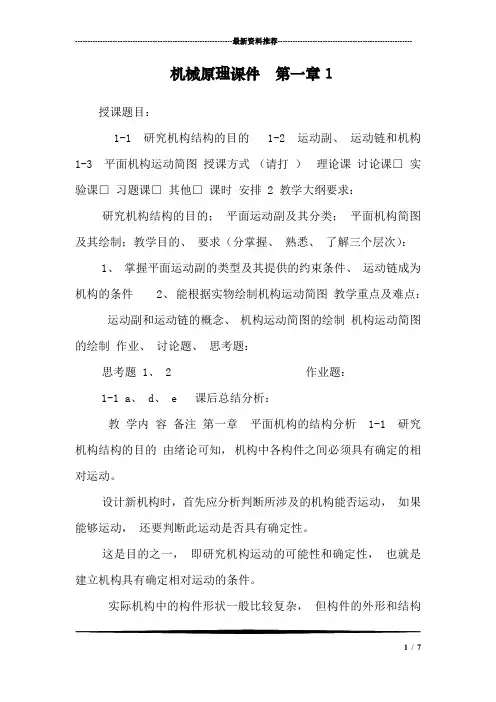

机械原理课件 第一章1

机械原理课件 第一章1

---------------------------------------------------------------最新资料推荐------------------------------------------------------机械原理课件第一章1授课题目：1-1 研究机构结构的目的 1-2 运动副、运动链和机构1-3 平面机构运动简图授课方式（请打）理论课讨论课□ 实验课□ 习题课□ 其他□ 课时安排 2 教学大纲要求：研究机构结构的目的；平面运动副及其分类；平面机构简图及其绘制；教学目的、要求（分掌握、熟悉、了解三个层次）：1、掌握平面运动副的类型及其提供的约束条件、运动链成为机构的条件2、能根据实物绘制机构运动简图教学重点及难点：运动副和运动链的概念、机构运动简图的绘制机构运动简图的绘制作业、讨论题、思考题：思考题 1、 2 作业题：1-1 a、 d、 e 课后总结分析：教学内容备注第一章平面机构的结构分析 1-1 研究机构结构的目的由绪论可知，机构中各构件之间必须具有确定的相对运动。

设计新机构时，首先应分析判断所涉及的机构能否运动，如果能够运动，还要判断此运动是否具有确定性。

这是目的之一，即研究机构运动的可能性和确定性，也就是建立机构具有确定相对运动的条件。

实际机构中的构件形状一般比较复杂，但构件的外形和结构1 / 7并不影响机构的运动。

为了便于研究机构的运动，撇开构件的外形和结构，用简单的线条和符号，绘制机构运动简图。

便于对机构进行运动分析和受力分析。

这是目的之二，即根据构件间联接的特点及与运动有关的尺寸，用简单的线条、符号绘制机构运动简图。

研究机构的组成原理，将各种机构按结构进行分类，也为合理设计机构和创造新机构开辟途径。

1-2 运动副、运动链和机构机构是由构件组成的。

1. 构件的自由度：构件具有的独立运动的数目。

2. 平面中一个构件的自由度：xyxyyxx教学内容备注平面中一个点有 2 个自由度。

机械原理课件：第1章绪论

机械原理课件：第1章绪论
研究机械运动的规律和特性。
力学
研究机械受力和运动的关系。
动力学
研究机械力的产生和传递。
机械的自由度及数目。
2 类型
包括平动副、回转副和滚动副等。
机械的机构及其分类
齿轮机构
通过齿轮传递和变换运动。
凸轮机构
通过凸轮来控制运动。
连杆机构
通过连杆来传递运动。
机械传动方式的分类及特点
齿轮传动 带传动 链传动
效率高，传动精度高。 结构简单，吸振能力强。 传动稳定，承载能力大。
机械的运动规律
机械运动遵循牛顿运动定律，同时机械能守恒和机械功的计算也是机械运动规律的重要内容。
机械简化分析方法
1
静态平衡法
分析物体处于静止状态下的平衡条件。
2
动态平衡法
分析物体在运动状态下受力和力矩的平衡条件。
机械原理课件：第1章绪 论
机械原理是研究机械的基本概念、运动规律和设计原则的科学。本章介绍了 机械原理的研究对象、基本量和关系，以及机械的自由度、机构和传动方式 的分类。
什么是机械原理？
机械原理是一门研究机械运动规律和相互作用原理的学科，对于机械设计和 工程实践具有重要意义。
机械的基本概念
运动学
3
虚功原理
利用物理量的变化来求解未知数量。
机械设计的目标和要求
机械设计的目标是根据实际需求设计出满足功能和性能要求的机械产品。

机械原理第1章

机械原理第1章

B A
§1-5平面机构的组成原理
一、平面机构中的高副低代： 平面机构中的高副低代： 1、目的：使平面低副机构的结构、运动分析能适用于 一 、目的：使平面低副机构的结构、 切平面机构。 切平面机构。 2、条件：自由度不变；瞬时速度、加速度不变。 、条件：自由度不变；瞬时速度、加速度不变。 3、方法：两个转动副和一个构件代替一个高副，在两个转 、方法：两个转动副和一个构件代替一个高副， 动副分别处在两轮廓接触点的曲率中心。 动副分别处在两轮廓接触点的曲率中心。
§1-3：平面机构的运动简图
一、机构运动简图： 机构运动简图：
在研究机构运动时,不考虑那些与运动无关的因素， 在研究机构运动时,不考虑那些与运动无关的因素，仅用简单 的线条和符号来代表构件和运动副， 的线条和符号来代表构件和运动副，并按一定比例表示各运动副 的相对位置，来说明各构件相对运动关系的简单图形。 的相对位置，来说明各构件相对运动关系的简单图形。 1、构件：用线条 构件： 2、运动副：见表 运动副：
E C
3、按杆组的级别对杆组分类： 、按杆组的级别对杆组分类：
杆组 级别
决定 级别 的封 闭形
ⅱ
ⅲ
ⅳ
ⅴ
三、平面机构的机构分析 将已知机构分解为原动件、机架、杆组，并确定机构的级别。 将已知机构分解为原动件、机架、杆组，并确定机构的级别。 机构的组装与拆分： 机构的组装与拆分： 1、机构的组装 、
6 5 1 4 3 2 2 7 6 8 1 5 4 3
C
D E E E
D E O
A
B
O
A
B
C E E
C
A
B
O
C
例：试计算图所示压床 机构的自由度。

机械原理ppt

机械原理ppt
F = 3×n - （2pl+ph)-F'
虚约束及其去除方法 虚约束是指机构中某些运动副代入得对机构运动
其重复约束作用的约束，其数目以p´表示。 除去虚约束的方法：
先将机构中引入虚约束的运动副或运动链部分除 去，再来计算机构的自由度。
或从机构的约束数中减去虚约束数目p´。 F = 3×n - （2pl+ph-p')-F'
位 置 ， 因 P13 为 机 构 3 的绝对瞬心，则有
3
vB l BP13
2l AB l
BP13
2.56rad / s
vC l CP133 0.4m / s vE l P13E3 0.357m / s
3）定出构件3的BC线上速度最小的点E的位置，因 BC线上速度最小之点必与P13点的距离最近，故 从P13 引BC的垂线交于点E。由图可得
4）定出VC =0 时机构的两个位置，量出
1 26.4
2 226.6
已 知 ： 图 示 导 杆 机 构 尺 寸 ： lAB=0.051m ， lAC=0.114m, ω1 =5rad/s。试用瞬心法确定：机构在 图示位置导杆3的角速度ω3的大小和方向。
通过自由度计算判断图示运动链是否有确定运动 （图中箭头所示构件为原动件）。如果不满足有确定 运动的条件，请提出修改意见并画出运动简图。
n=4, PL=6, PH=0, F= 3n-2PL -PH=3×4－2×6-1×0=0
F=3×10－2×13－2－1=1
计算下列各运动链的自由度，并指出其中是否 有复合铰链、局部自由度、虚约束（应说明属于哪 一类虚约束）。最后判断该机构是否有确定运动 （图中箭头所示构件为原动件），为什么？
若构成的是相对不可动的系统，则为珩架或结构 体，即蜕变为一个构件。运动链有首末封闭的闭链， 也有未封闭的开链。运动链还有平面运动链和空间运 动链之分。

机械原理课件第一章讲解

机械原理课件第一章讲解

念概本基及象对究研的理原械机
机器的类别
? 动力机器 ：内燃机、压力机、电动机…… ? 工作机器 ：金属切削机床、织布机、印刷机、包装机 ? 信息机器 ：复印机、打字机、绘图机、传真机……
念概本基及象对究研的理原械机
动力机器：内燃机
念概本基及象对究研的理原械机
内燃机工作原理
?
燃气由进气管通过进气 阀3被下行的活塞2吸入气缸， 然后3关闭，2上行压缩燃气，
要提容内
基本概念
? 机械原理 ? 机构
连杆机构，凸轮机构，齿轮机构，间歇运动机构
? 机器
动力机器，工业机器，工作机器，信息机器
? 机械
要提容内
容内节本
重点与难点
一、重点内容：
1．机械原理的研究对象:机构、机器 2. 机械运动方案．机械运动方案设计 3．机械原理课程的主要内容包括典型机构的分析和设计，机械系统
常用机构
念概本基及象对究研的理原械机
常用机构
念概本基及象对究研的理原械机
常用机构
念概本基及象对究研的理原械机
常用机构
机械设计概述
? 机械设计的一般进程 ? 机械运动方案设计的主要内容 ? 机电一体化技术在机械运动方案设计中的作
用
述概计设械机
机械设计的一般进程
机械设计过程并没有一个通用的固定顺序， 而必须按具体情况确定。机械设计的一般进 程。可分为四个阶段： ? 产品规划阶段 ? 方案设计阶段 ? 详细设计阶段 ? 改进设计阶段
用作和位地的程课理原械机
机械原理课程学习方法
? 熟悉和掌握各种典型机构的结构和运动特点，深入理解 满足实际生产需要的机构分析和设计方法 。
? 熟悉和掌握机械运动简图的画法，要习惯于采用运动简 图来认识机构相机器，想象机构和机器的运动情况。

机械原理PPT第1章

机械原理PPT第1章

§1－1 本课程研究的对象和内容 －
二、研究内容
（1）机构的结构分析 （2）机构的运动分析 （3）机器动力学 （4）常用机构的分析与设计 （5）机械系统的方案设计 常用机构（齿 轮、凸轮、连 杆等）的分析 与设计
§1－1 本课程研究的对象和内容 －
二、研究内容
（1）机构的结构分析 （2）机构的运动分析 （3）机器动力学 （4）常用机构的分析与设计 （5）机械系统的方案设计 对机构具有 宏观把握的 能力；设 计——从部 分到整体， 将机构组合 成机械。
机构运动速度的提高→对凸轮机构动力学→选择输出构件运动规律， → 运动速度能在很宽的范围内变化，同时又使动载荷最小，这个问题在理 论上已解决，但凸轮的加工困难。
（6）重视仿生机构的研究等
§1－3 学习本课程的目的 －
（1）机械原理课程的地位重要 ） —— 研究各种机械所具有的共性问题，承上启下，是一门 主干技术基础课，为学习好机械类有关专业课打好理论 基础。
§1－4 如何进行本课程的学习 －
在重视逻辑思维的同时，加强形象思维能力 形象思维能力的培养 二、 在重视逻辑思维的同时，加强形象思维能力的培养 从基础课到技术基础课，学习的内容变化了，学习方 法也应有所转变，重要的一点，是要在发展逻辑思维 的同时，重视形象思维能力的培养。这是因为技术基 础课较之基础课更加接近工程实际，要理解和掌握本 课程的一些内容，要解决工程实际问题，要进行创造 性设计，单靠逻辑思维是远远不够的，必须发展形象 思维能力。
§1－4 如何进行本课程的学习 －
注意将所学知识用于实际，做到举一反三 四、 注意将所学知识用于实际，做到举一反三 机械原理是一门与工程实际密切相关的课程，因此学 习本课程要注意理论联系实际。与本课程密切相关的 实验、课程设计、机械设计大奖赛、课外科技活动等， 都将为我们提供理论联系实际和学以致用的机会。此 外，现实生活中有各种各样构思巧妙和设计新颖的机 构，如果能注意观察、分析和比较，并把所学知识用 于实际，就能达到举一反三的目的。这样，当你自己 从事设计工作时，就有可能从日常的积累中获得创造 灵感。。

机械原理(全套课件339P)

机械原理(全套课件339P)
作机械的基础。
5
桔槔
一根竖立的架子上加上一根细长的杠杆，当中是支 点，末端悬挂一个重物，前段悬挂水桶。一起一落，汲 水可以省力。当人把水桶放入水中打满水以后，由于杠 杆末端的重力作用，便能轻易把水提拉至所需处。桔槔 早在春秋时期就已相当普遍，而且延续了几千年，是中 国农村历代通用的旧式提水器具。这种简单的汲水工具 虽简单，但它使劳动人民的劳动强度得以减轻。
机械原理
机械原理教学课件
第一章 绪论 第二章 机构的结构分析 第三章 平面机构的运动分析 第四章 平面机构的力分析 第五章 机械的效率和自锁 第六章 机械的平衡 第七章 机械的运转及其速度波动的调节 第八章 平面连杆机构 第九章 凸轮机构及其设计 第十一章 轮系及其分类
第一章 绪论
信息，以代替或减轻人类的劳动。
15
原动机与工作机
原动机：凡将其他形式能量变换为机械能的机 器称为原动机，如内燃机、电动机（分别将热 能和电能变换为机械能）等都是原动机。
工作机：凡利用机械能去变换或传递能量、物 料、信息的机器称为工作机，如发电机（机械 能变换为电能）、起重机（传递物料）、金属 切削机床（变换物料外形）、录音机（变换和 传递信息）等都属于工作机。
使用机器的水平是衡量一个国家现代化程 度的重要标志。
8
机器图例
自动换刀机构
滚珠螺杆传动
机构
9
轿车的总体构造
10
内燃机——用途最广的热力机械
11
柴油机与汽油机
12
小型精密之伺服冲床
13
§0-1机械原理课程的研究对象和内容
机械原理是一门研究机械的运动学和 动力学分析与设计基本理论问题的课 程。
一、机械原理课程的研究对象 机械(Machinery)是机器(Machine)与机

机械原理tu01-绪论-1

机械原理tu01-绪论-1

介绍几种常 用的机构
连杆机构
步进式搬运机
连杆曲线凸轮机构e321
1
e
3
2
1
1
e
3
2
1
1
e
3
2
1
1
e
3 2
1
e
3 2
1
e
3 2
1
e
3 2
1
e
3 2
1
e
3
2
h
1
e
3
2
h
1
e
3
2
h
1
e
3
2
h
1
e
3
2
h
1
e
3
2
h
1
e
3
每天只看目标，别老想障碍
•
3、
。20.1 0.1508: 53:070 8:53Oct-2015-Oct-20
宁愿辛苦一阵子，不要辛苦一辈子
•
4、
。08:5 3:0708: 53:070 8:53Thursday, October 15, 2020
• •
积极向上的心态，是成功者的最基本要素 5、
。20.1 0.1520. 10.150 8:53:07 08:53:0 7Octobe r 15, 2020
第一章 概论
第一节 本课程的研究内容
*什么是机器、机构？
内燃机工作示意图
凸轮机构
曲柄滑块机构 齿轮机构
*机器的三特征：
1）由一系列的运动单元体所组成。 2）各运动单元体之间都具有确定的相对运动。
*3减）轻能具人转们有换的机以劳械动上能。1或、完成2有两用个的特机械征功以代替或

机械原理完整ppt课件
